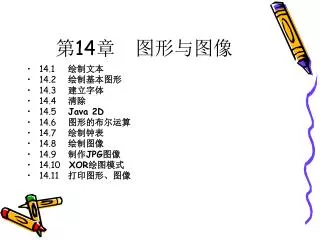

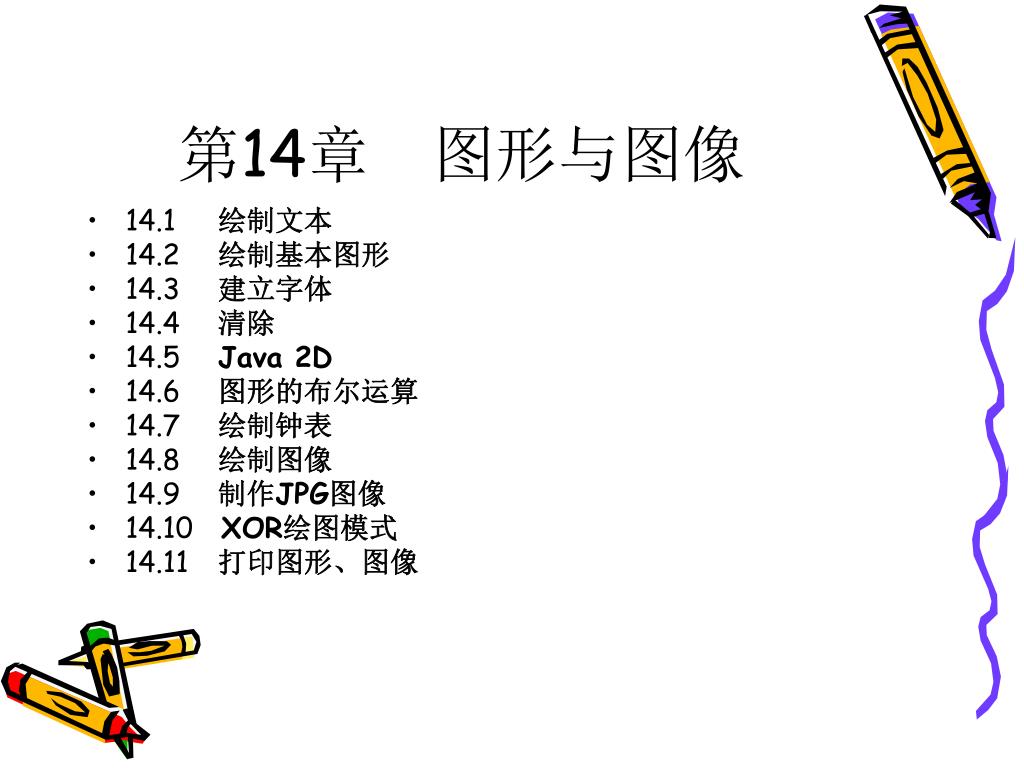

第14章 图形与图像
  • 14.1 绘制文本
  • 14.2 绘制基本图形
  • 14.3 建立字体
  • 14.4 清除
  • 14.5 Java 2D
  • 14.6 图形的布尔运算
  • 14.7 绘制钟表
  • 14.8 绘制图像
  • 14.9 制作JPG图像
  • 14.10XOR绘图模式
  • 14.11 打印图形、图像
slide2
Component类有一个方法public void paint(Graphics g),我们可以在其子类中重写这个方法。当重写这个方法时,相应的java运行环境将参数g实例化,对象g就可以在该组件的坐标系内绘制图形、图像等。组件都是矩形形状,组件本身有一个默认的坐标系,组件的左上角的坐标值是(0,0)。如果一个组件的宽是200,高是80,那么,该坐标系中,x坐标的最大值是200,y坐标的最大值是80。
slide3

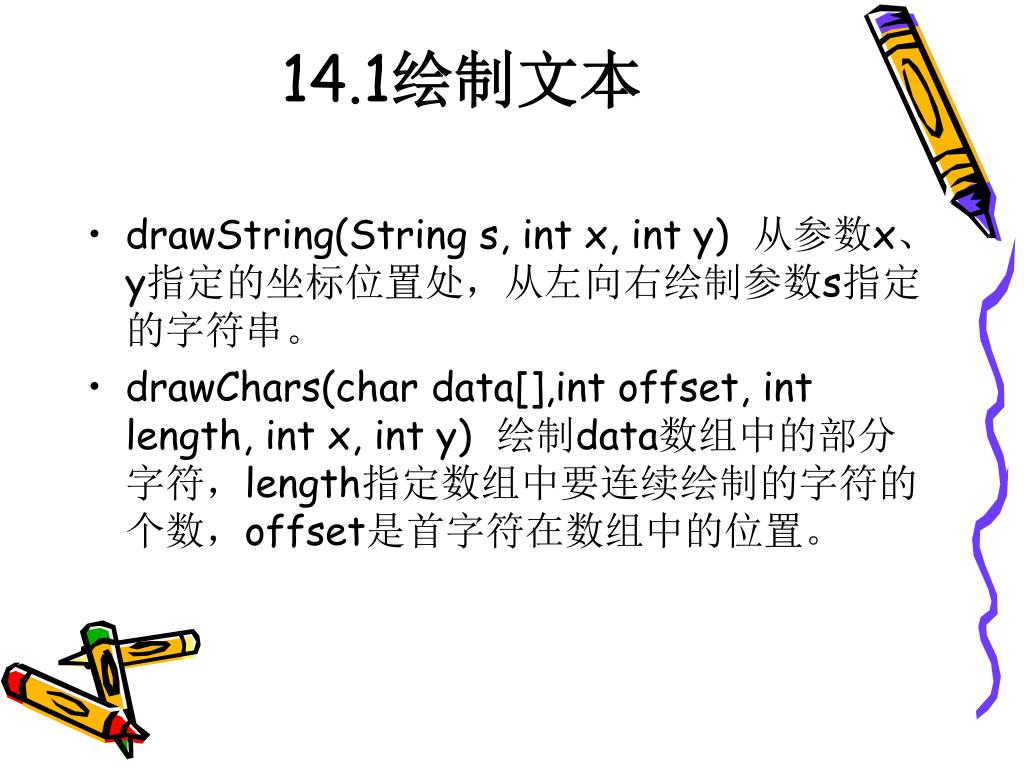

14.1绘制文本
  • drawString(String s, int x, int y) 从参数x、y指定的坐标位置处,从左向右绘制参数s指定的字符串。
  • drawChars(char data[],int offset, int length, int x, int y) 绘制data数组中的部分字符,length指定数组中要连续绘制的字符的个数,offset是首字符在数组中的位置。
slide4

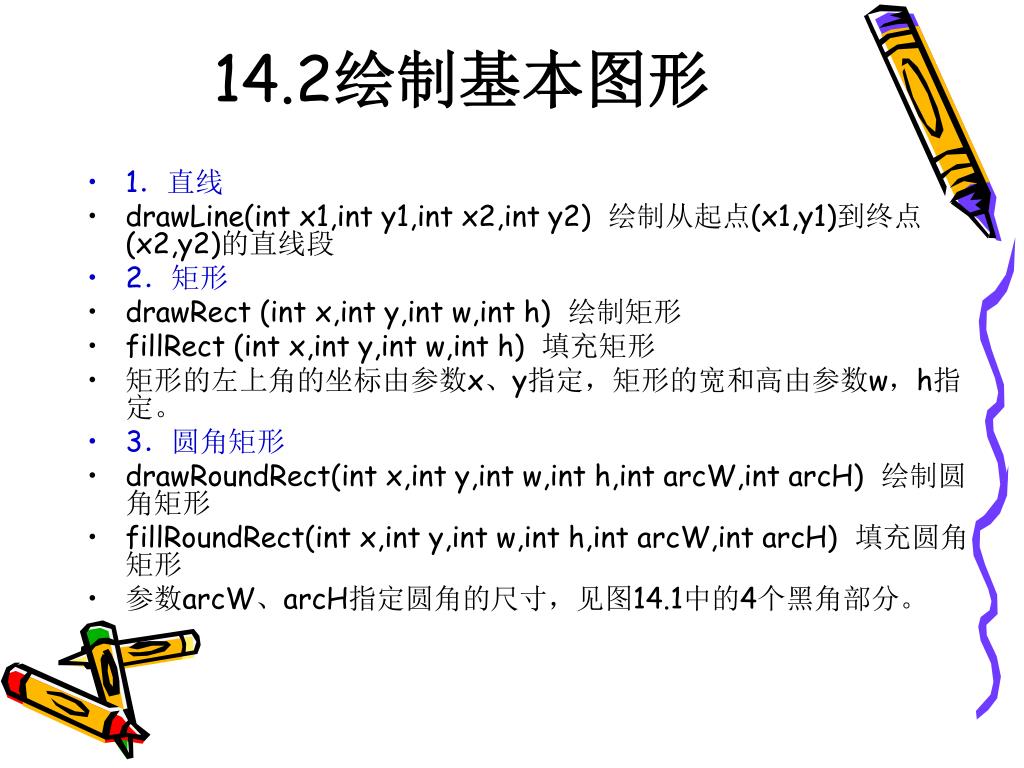

14.2绘制基本图形
  • 1.直线
  • drawLine(int x1,int y1,int x2,int y2) 绘制从起点(x1,y1)到终点(x2,y2)的直线段
  • 2.矩形
  • drawRect (int x,int y,int w,int h) 绘制矩形
  • fillRect (int x,int y,int w,int h) 填充矩形
  • 矩形的左上角的坐标由参数x、y指定,矩形的宽和高由参数w,h指定。
  • 3.圆角矩形
  • drawRoundRect(int x,int y,int w,int h,int arcW,int arcH) 绘制圆角矩形
  • fillRoundRect(int x,int y,int w,int h,int arcW,int arcH) 填充圆角矩形
  • 参数arcW、arcH指定圆角的尺寸,见图14.1中的4个黑角部分。
slide5

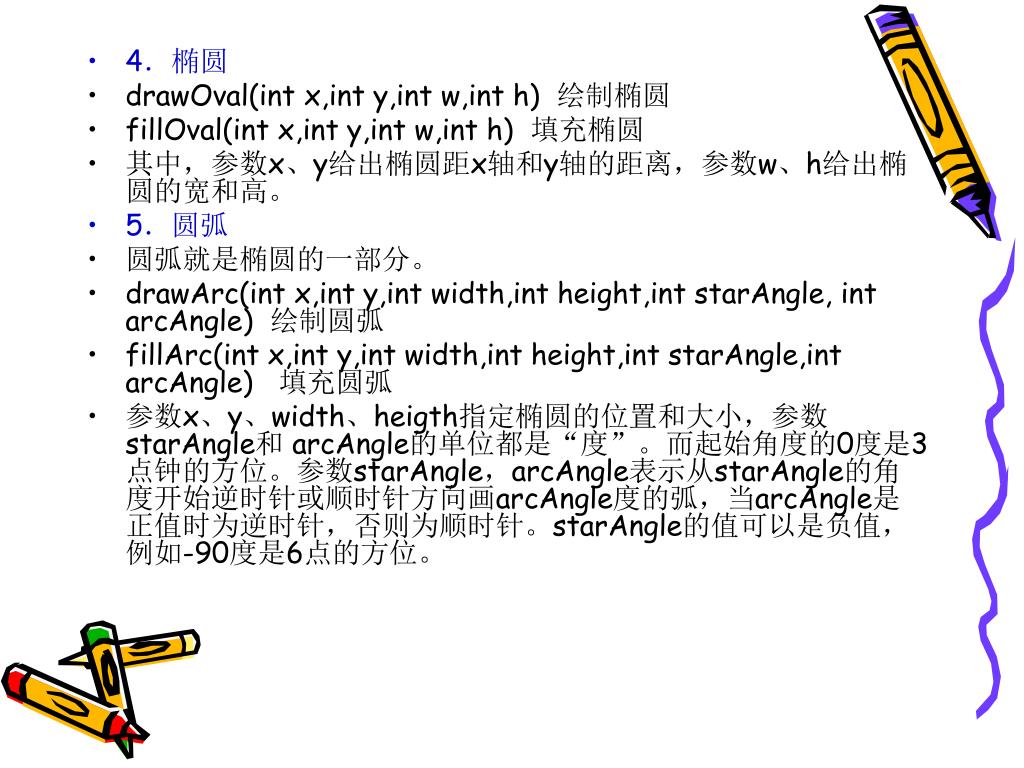

4.椭圆
  • drawOval(int x,int y,int w,int h) 绘制椭圆
  • fillOval(int x,int y,int w,int h) 填充椭圆
  • 其中,参数x、y给出椭圆距x轴和y轴的距离,参数w、h给出椭圆的宽和高。
  • 5.圆弧
  • 圆弧就是椭圆的一部分。
  • drawArc(int x,int y,int width,int height,int starAngle, int arcAngle) 绘制圆弧
  • fillArc(int x,int y,int width,int height,int starAngle,int arcAngle) 填充圆弧
  • 参数x、y、width、heigth指定椭圆的位置和大小,参数starAngle和 arcAngle的单位都是“度”。而起始角度的0度是3点钟的方位。参数starAngle,arcAngle表示从starAngle的角度开始逆时针或顺时针方向画arcAngle度的弧,当arcAngle是正值时为逆时针,否则为顺时针。starAngle的值可以是负值,例如-90度是6点的方位。
slide6

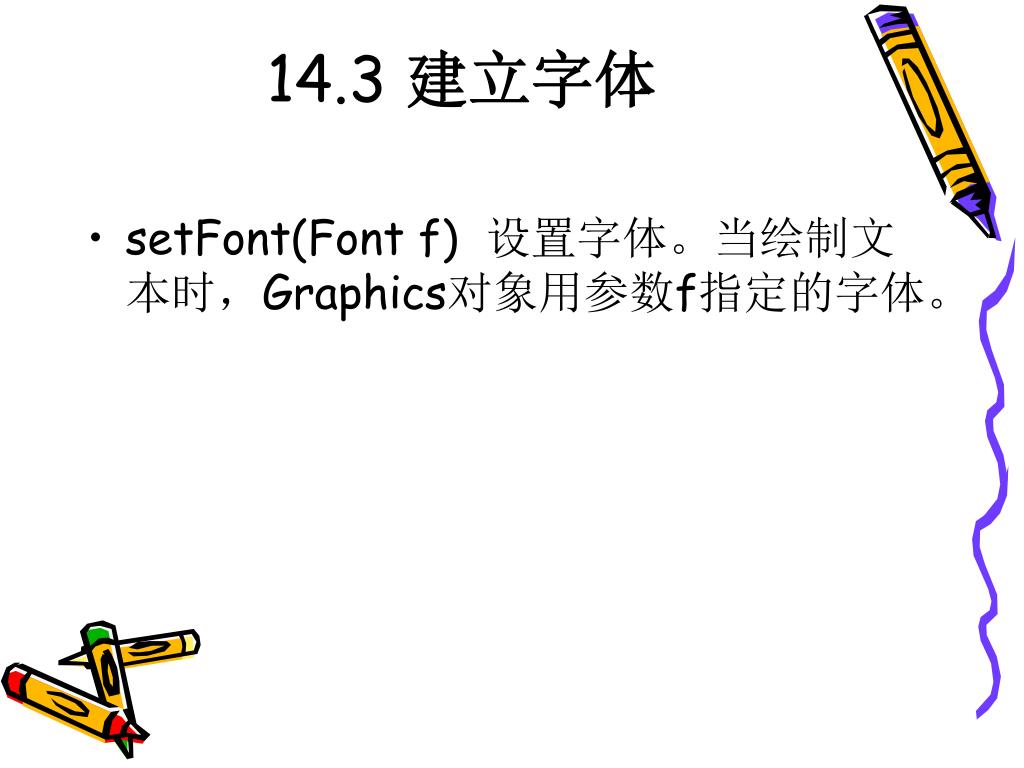

14.3 建立字体
  • setFont(Font f) 设置字体。当绘制文本时,Graphics对象用参数f指定的字体。
slide7

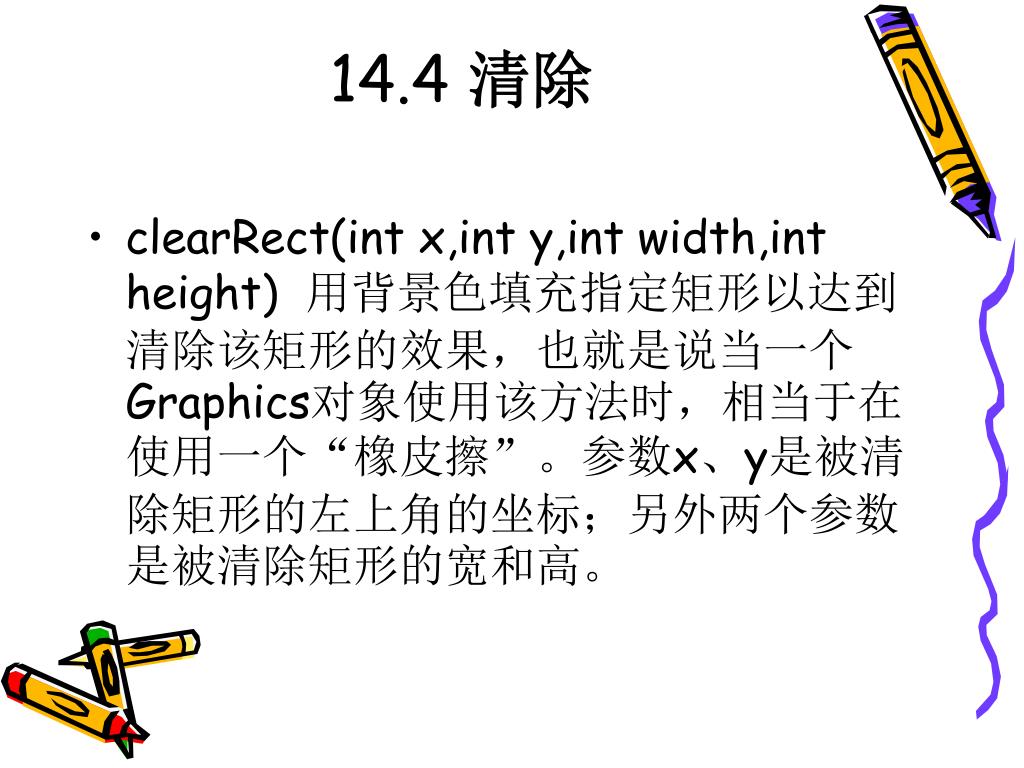

14.4 清除
  • clearRect(int x,int y,int width,int height) 用背景色填充指定矩形以达到清除该矩形的效果,也就是说当一个Graphics对象使用该方法时,相当于在使用一个“橡皮擦”。参数x、y是被清除矩形的左上角的坐标;另外两个参数是被清除矩形的宽和高。
14 5 java 2d
14.5 Java 2D
  • Java1.2给出了一个新类Graphics2D,它是Graphics类的子类。一个Graphics2D对象把直线、圆等作为一个对象来绘制,也就是说,如果想用一个Graphics2D类型的“画笔”来画一个圆的话,就必须先创建一个圆的对象。我们仍需使用paint(Graphics g)方法来绘制,只需将Graphics对象强制转化为Graphics2D对象即可。
slide9
1.直线
  • 使用java.awt.geom包中的Line2D的子类Line2D.Double创建一个直线对象。如:
  • Line2D line=new Line2D.Double(12,20,100, 90);
  • 创建一条(12,20)到(100,90)直线对象。
  • 2.矩形
  • 使用java.awt.geom包中的Rectangle2D. Double类来创建一个矩形对象,如:
  • Rectangle2D rect=new Rectangle2D. Double (50,50,300,50.897);
  • 上述语句创建了一个左上角坐标是(50,50),宽是300,高是50.987的一个矩形对象。
slide10
3.圆角矩形
  • 使用java.awt.geom包中的RoundRectangle2D. Double类来创建一个圆角矩形对象:
  • RoundRectangle2D rect_round=new RoundRectangle2D. Double (50,50,300,50,8,5);
  • 上述语句创建了一个左上角坐标是(50,50),宽是300,高是50,圆角的长轴和短轴分别为8和5的圆角矩形对象。
  • 4.椭圆
  • 使用java.awt.geom包中的Ellipse2D. Double类来创建一个椭圆对象:
  • Ellipse2D ellipse=new Ellipse2D. Double (50,30,300,50);
  • 上述语句创建了一个外接矩形的左上角坐标是(50,30),宽是300,高是50的椭圆对象。
slide11

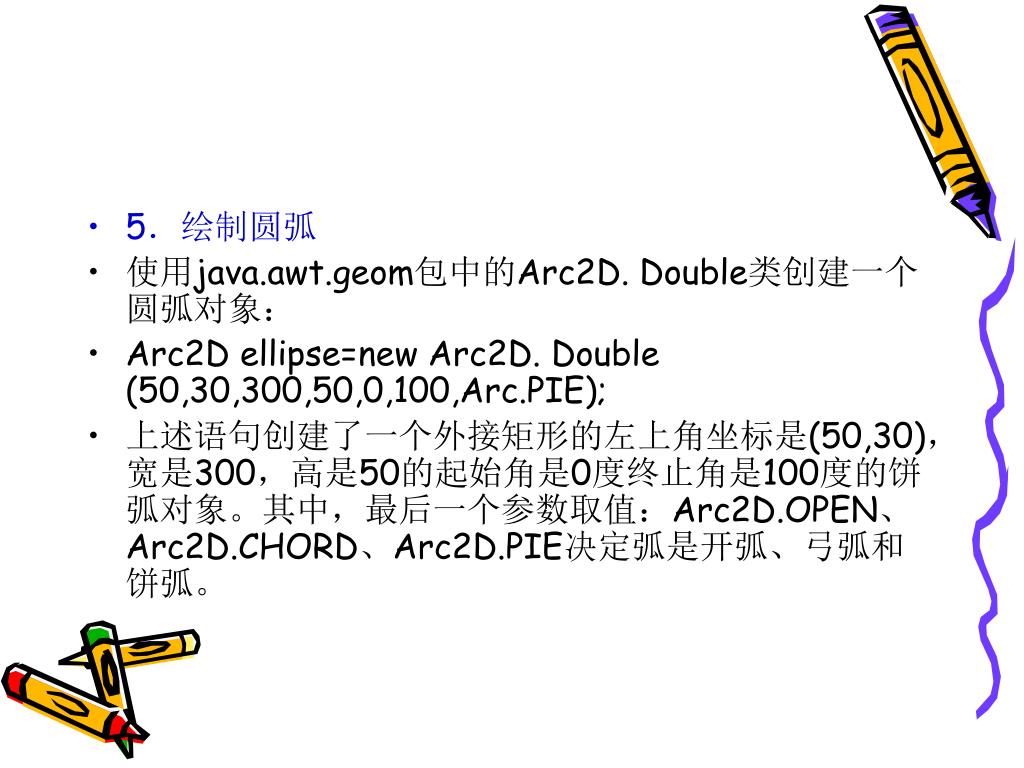

5.绘制圆弧
  • 使用java.awt.geom包中的Arc2D. Double类创建一个圆弧对象:
  • Arc2D ellipse=new Arc2D. Double (50,30,300,50,0,100,Arc.PIE);
  • 上述语句创建了一个外接矩形的左上角坐标是(50,30),宽是300,高是50的起始角是0度终止角是100度的饼弧对象。其中,最后一个参数取值:Arc2D.OPEN、Arc2D.CHORD、Arc2D.PIE决定弧是开弧、弓弧和饼弧。
slide12
6.绘制二次曲线和三次曲线
  • 二次曲线可用二阶多项式
  • y(x)=ax2+bx+c
  • 来表示。一条二次曲线需要三个点来确定。使用java.awt.geom包中的QuadCurve2D.Double类来创建一个二次曲线:
  • QuadCurve2D curve=new QuadCurve2D.Double (50,30,10,10,50,100);
  • 上述代码片段使用端点(50,30)和(50,100)及控制点(10,10)创建了一条二次曲线。
slide13

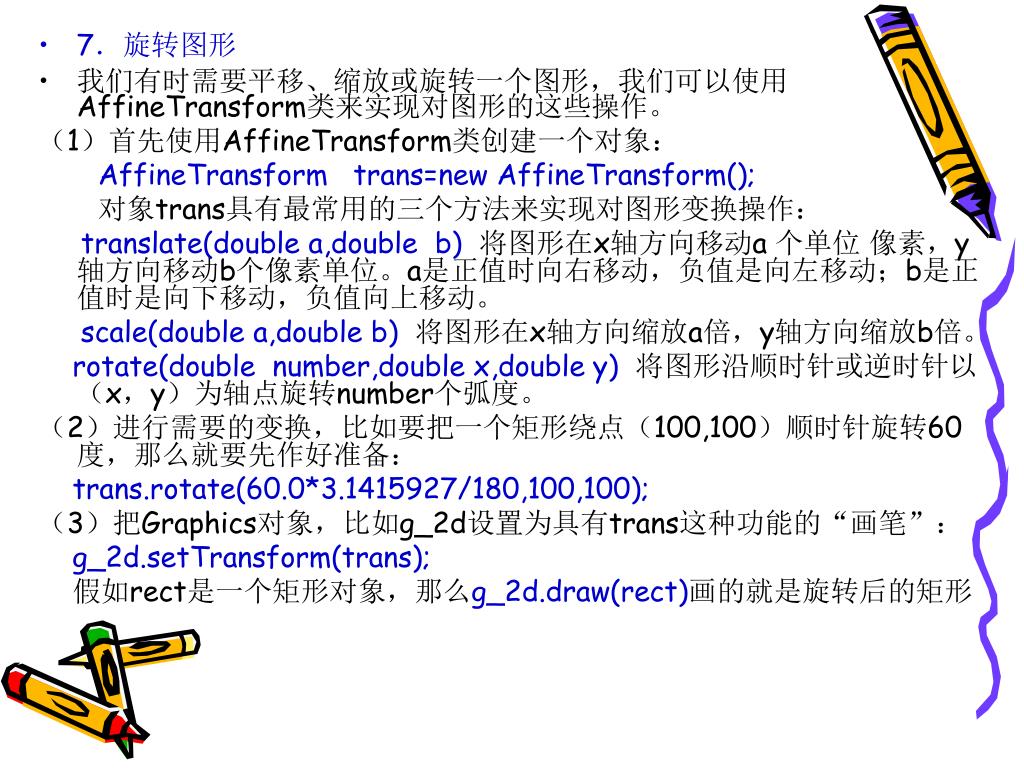

7.旋转图形
  • 我们有时需要平移、缩放或旋转一个图形,我们可以使用AffineTransform类来实现对图形的这些操作。

(1)首先使用AffineTransform类创建一个对象:

AffineTransform trans=new AffineTransform();

对象trans具有最常用的三个方法来实现对图形变换操作:

translate(double a,double b)将图形在x轴方向移动a 个单位 像素,y轴方向移动b个像素单位。a是正值时向右移动,负值是向左移动;b是正值时是向下移动,负值向上移动。

scale(double a,double b)将图形在x轴方向缩放a倍,y轴方向缩放b倍。

rotate(double number,double x,double y)将图形沿顺时针或逆时针以(x,y)为轴点旋转number个弧度。

(2)进行需要的变换,比如要把一个矩形绕点(100,100)顺时针旋转60度,那么就要先作好准备:

trans.rotate(60.0*3.1415927/180,100,100);

(3)把Graphics对象,比如g_2d设置为具有trans这种功能的“画笔”:

g_2d.setTransform(trans);

假如rect是一个矩形对象,那么g_2d.draw(rect)画的就是旋转后的矩形

slide14

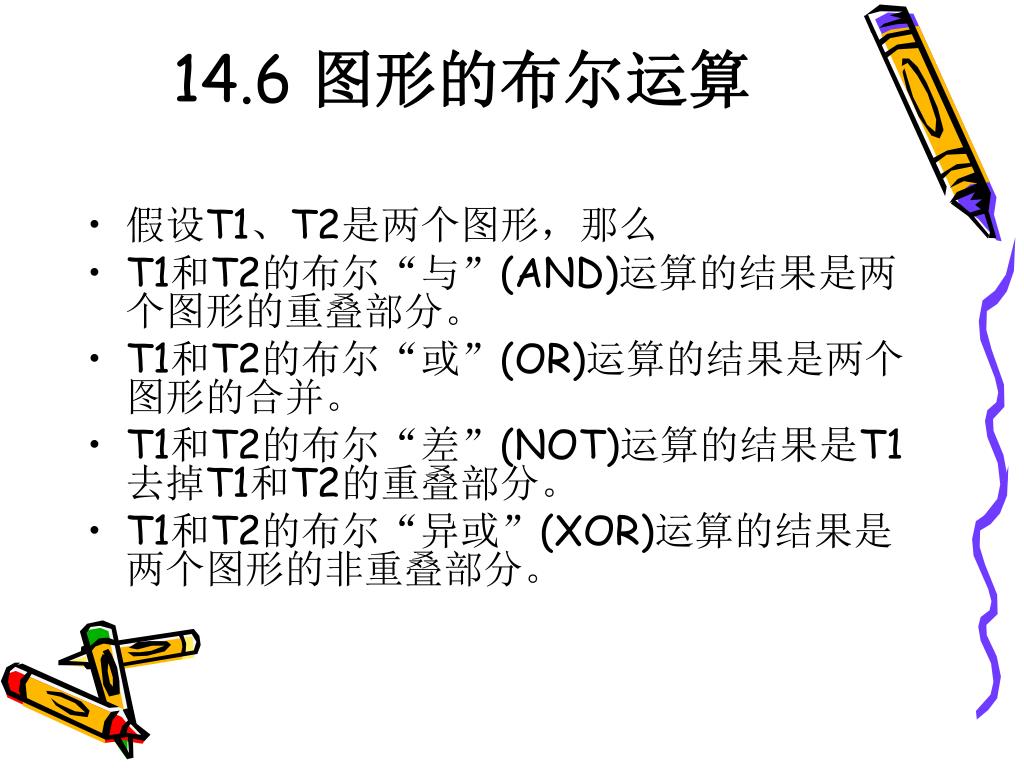

14.6 图形的布尔运算
  • 假设T1、T2是两个图形,那么
  • T1和T2的布尔“与”(AND)运算的结果是两个图形的重叠部分。
  • T1和T2的布尔“或”(OR)运算的结果是两个图形的合并。
  • T1和T2的布尔“差”(NOT)运算的结果是T1去掉T1和T2的重叠部分。
  • T1和T2的布尔“异或”(XOR)运算的结果是两个图形的非重叠部分。
slide15
14.7 绘制钟表
  • 钟表可以显示当前本机的时间。在这里我们要用到一个数学公式,如果一个圆的圆心是(0,0),那么对于给定圆上的一点(x,y),该点按顺时针旋转α弧度后的的坐标(m,n)由下列公式计算:

m=x×cos(α)- y×sin(α)

n=y×cos(α)+x×sin(α)

slide16
14.8 绘制图像
  • Toolkit类是一个抽象类,不能用构造方法直接创建这样对象,但Java运行环境提供了一个Toolkit对象,任何一个组件调用getToolkit()方法可以返回这个对象的引用。Tollkit类有一个获取图像的方法getImage(String s)。
  • Graphics 类提供的方法:

drawImage(Image img,int x,int y,ImageObserver observer):

 绘制的Image对象;x、y是要绘制指定图像的矩形的左上角所处的位置,observer是加载图像时的图像观察器。

14 9 jpg
14.9 制作JPG图像

制作JPG图像步骤如下:

  • 用java.awt.image包中的BufferedImage类(Image的子类)建立一个BufferedImage对象。
  • BufferedImage对象调用createGraphics()获得一个Graphics2D对象。
  • Graphics2D对象调用相应的方法在BufferedImage对象中绘制图形或图像。
  • JPEGCodec类调用createJPEGEncoder(OutPutStream out) 返回一个JPEGImageEncoder对象。
  • JPEGImageEncoder对象调用encode(Image image)方法将BufferedImage对象写入到输出流。
