任务四 鉴频器. 鉴频实现原理  鉴频特性  鉴频实现方法 斜率鉴频器  单失谐回路斜率鉴频器  双失谐回路斜率鉴频器  集成电路中的斜率鉴频器 相位鉴频器  乘积型  叠加型. 鉴频实现原理 —— 鉴频特性. 鉴频器的两个性能指标:. 鉴频灵敏度 S D. 单位频偏所产生的输出电压的大小. 线性范围(带宽)鉴频特性中近似直线的范围. 鉴频实现原理 —— 鉴频实现方法. 斜率鉴频 原理. 相位鉴频 原理. 脉冲计数 式鉴频原理. 斜率鉴频器 —— 单失谐回路. 电路组成.

Download Presentation

任务四 鉴频器

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


3587688

任务四 鉴频器

  • 鉴频实现原理

     鉴频特性

     鉴频实现方法

  • 斜率鉴频器

     单失谐回路斜率鉴频器

     双失谐回路斜率鉴频器

     集成电路中的斜率鉴频器

  • 相位鉴频器

     乘积型

     叠加型


3587688

鉴频实现原理——鉴频特性

  • 鉴频器的两个性能指标:

  • 鉴频灵敏度SD

单位频偏所产生的输出电压的大小

  • 线性范围(带宽)鉴频特性中近似直线的范围


3587688

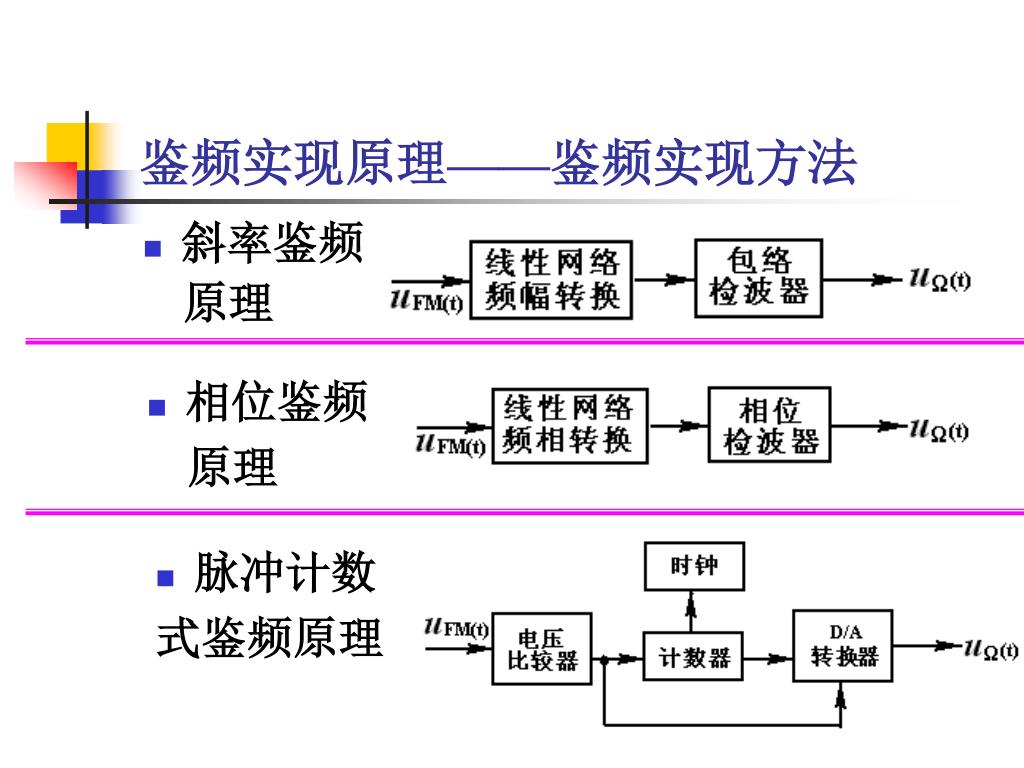

鉴频实现原理——鉴频实现方法

  • 斜率鉴频

    原理

  • 相位鉴频

    原理

  • 脉冲计数

    式鉴频原理


3587688

斜率鉴频器——单失谐回路

  • 电路组成

  • 输入的调频波经LC失谐回路变换为调幅-调频波,然后经V、C1、RL所组成的包络检波器解调出原调制信号。

  • 工作原理


3587688

调频信号中心频率fc失谐于谐振回路的谐振频率f0,调频波的中心频率fc处于回路谐振曲线的倾斜部分,接近直线段的中心点A,则失谐回路可将调频波变换为随瞬时频率变化的调幅─调频波。

频-幅转换原理:


3587688

斜率鉴频器——双失谐回路

  • 电路组成

  • 调频波经两个失谐回路转换为两个调幅-调频波,再经各自的包络检波器,得到两反相的输出信号,然后合成得到总的输出信号。

  • 工作原理


3587688

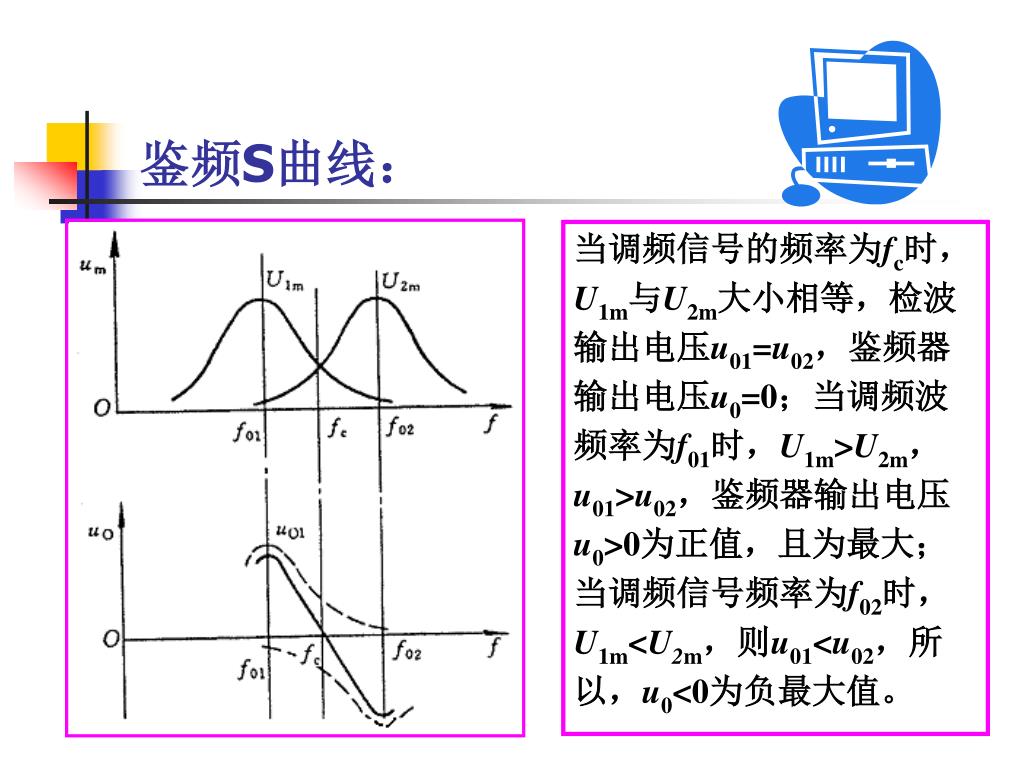

鉴频S曲线:

当调频信号的频率为fc时,

U1m与U2m大小相等,检波

输出电压u01=u02,鉴频器

输出电压u0=0;当调频波

频率为f01时,U1m>U2m,

u01>u02,鉴频器输出电压

u0>0为正值,且为最大;

当调频信号频率为f02时,

U1m<U2m,则u01<u02,所

以,u0<0为负最大值。


3587688

斜率鉴频器在集成电路中的实际应用:

  • V1、V4射极跟随

  • V2、V5及射极电容包络检波

  • V3、V6差动放大

  • L、C1、C2频幅转换网络


3587688

相位鉴频器——乘积型

  • 原理框图

  • 将FM波延时to,当to满足一定条件时,可得到相位随调制信号线性变化的调相波,再与原调频波相乘实现鉴相后,经低通滤波器滤波,即可获得所需的原调制信号。

  • 工作原理


3587688

相位鉴频器——叠加型

  • 原理框图

  • 工作原理

  • 首先利用延时电路将调频波转换为调相波,再将其与原调频波相加获得调幅──调频波,然后用二极管包络检波器对调幅──调频波解调,恢复原调制信号。


3587688

小结

  • 斜率鉴频和相位鉴频是两种主要鉴频方式,集成斜率鉴频和乘积型相位鉴频,便于集成,调频容易、线性度好,应用广泛。

  • 斜率鉴频器是先频幅转换,后包络检波;相位鉴频器是先频相转换,后鉴相。
