Presentation Transcript

UG CAM加工


一、UG加工流程

加工参数

刀具

UG

几何模型

Manufacturing

Operation

CLSF

刀轨源文件

*.cls

Postprocess

后处理

NC Code

*.Ptp

MDFA

机床数据文件

MDFG

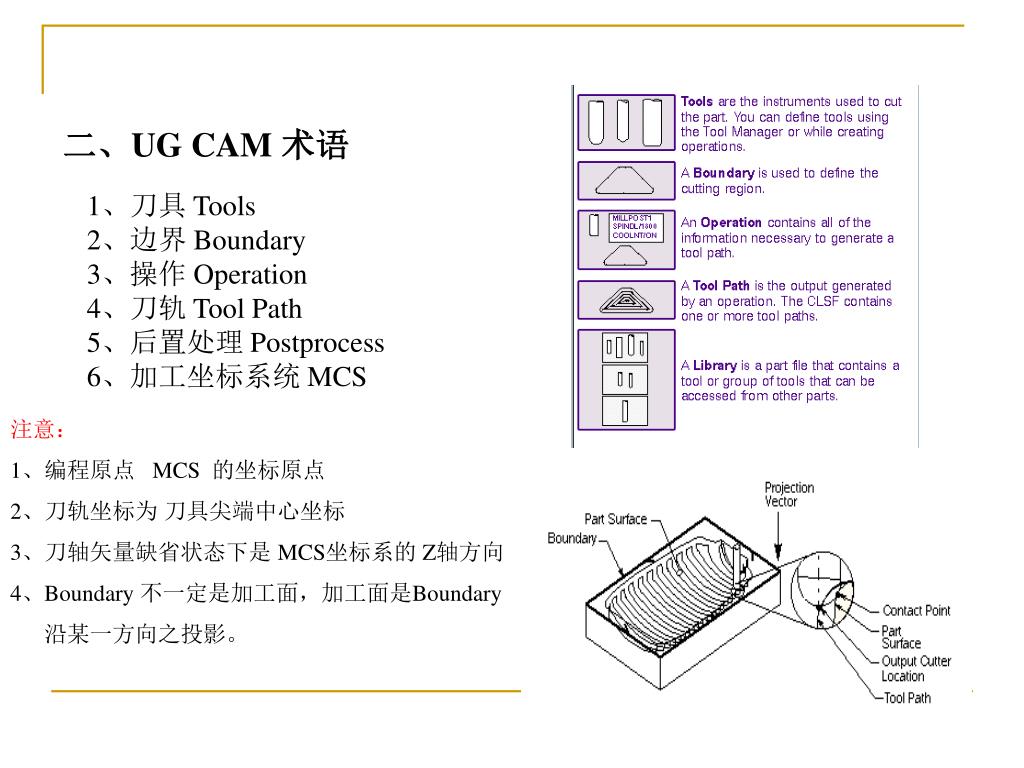

二、UG CAM 术语

1、刀具 Tools

2、边界 Boundary

3、操作 Operation

4、刀轨 Tool Path

5、后置处理 Postprocess

6、加工坐标系统 MCS

注意:

1、编程原点 MCS 的坐标原点

2、刀轨坐标为 刀具尖端中心坐标

3、刀轴矢量缺省状态下是 MCS坐标系的 Z轴方向

4、Boundary 不一定是加工面,加工面是Boundary

沿某一方向之投影。


Manufacture 主菜单

Toolbox->

Operation type

操作管理

刀轨管理

刀具定义

边界管理

加工方式

Point to Point 点位加工

Planar Mill 平面铣

Fixed Contour 固定轴曲面铣

Varible Contour 变轴曲面铣

Cavity Mill 型腔铣

...


已定义好的工序表

三、加工操作管理(Operation Manager)

Operation Manager 是所有加工编程的入口

ToolboxOperation Manager

1、管理排列工序

2、选择加工方式

3、工序操作

4、刀轨管理

对现有工序的调整

选择不同加工方式

新建、修改、拷贝


四、刀具及边界(Tool & Boundary)

菜单:

ToolboxTool

ToolboxBoundary

边界定义

Chaining

Tool Position : On Tanto

Boundary Plane

Boundary Type: Open Close

Change Name



一般过程:

1、选择刀具 Tool Select

2、选择边界 Boundary Select

Part Boundary 零件边界 Blank Boundary 毛坯边界

3、指定底面 Floor

4、指定走刀方式 Zig-Zag , Follow…

5、指定其他参数

指定安全避让 Aviodance

指定进刀退刀方式 Engage/Retract

进给率 Feedrate

余量 Stock

机床控制 Machine (换刀,开主轴…)

…..

6、生成刀轨 Generate


Avoidance避让

Feedrate进给率


走刀方式

Zig

Zig-Zag

Follow

Profile

Zig with contour


Stepover 步距

顺铣、逆铣

Boundary 边界


Cavity Milling

六、型腔铣Cavity Milling

Cavity Milling 特点是等高线走刀, 主要用于

零件的粗加工。

**铣型腔 Boundary GeometrySelect all

**铣型芯 Boundary Geometry

选 Part Geometry

选 Blank Geometry 毛坯体

**铣铸造毛坯 CuttingBlank Distance=

假想有一定毛坯余量未加工


Cut Level Control切深控制

在作型腔铣时,可以控制切削深度,

还可把深度分成几个范围(Range),

然后在每个范围里定义不同的切削

深度(Depth Per Cut)。

增加Range

修改Range

定义若干Range, 控制Depth Per Cut,

得到需要的疏密程度。


Fix Counter Milling

七、曲面铣

曲面轮廓铣由驱动几何体(Drive Geometry)

产生驱动点(Drive Point),驱动点通过设定

的投影(Projection Vector)方向到加工面

(Part Surface)上,计算出刀位点,生成刀轨。


Boundary Drive 边界驱动

Radial Line

Concentric Arc


驱动方式

Spiral Drive

Point/ Curve


Surface Area

Radial Cut

Flow Cut


Non-Cutting 非切削运动控制


八、后处理Postprocess

1、在 Operation Manager 里 通过 Export生成 CLSF 文件

2、ToolBoxCLSF 进入 CSLF Manuger

3、选 Postprocess 进入数控后处理菜单 NC Postprocessing

4、 指定机床数据文件 MDFA Specify

5、设置 NC Output成为 File

6、指定 输出的NC文件名 Output File

7、设定单位

8、后处理,生成 NC 代码 *.Ptp 文件
