九 计算机颜色模型 颜色概念 颜色模型 练习

计算机图形学课程大纲. 九 计算机颜色模型 颜色概念 颜色模型 练习. XYZ 颜色模型：由国际照明委员会（ CIE ）定义的一组基色 （三个标准基色 -- 想象的颜色） C = xX + yY + zZ RGB 颜色模型：彩色监视器使用的颜色模型 CMY 颜色模型：硬拷贝设备使用的颜色模型 YIQ 颜色模型：电视监视器使用的组合信号的颜色模型 HSV 颜色模型：用颜色属性描述的颜色模型. 01‘01. RGB 颜色模型 ：可见光在 R 、 G 、 B 时对人眼刺激最强 C = xR + yG + Zb

naida
Download Presentation

九 计算机颜色模型 颜色概念 颜色模型 练习

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

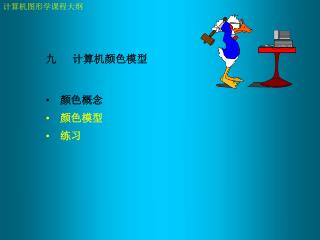

  1. 计算机图形学课程大纲 • 九 计算机颜色模型 • 颜色概念 • 颜色模型 • 练习

  2. XYZ颜色模型：由国际照明委员会（CIE）定义的一组基色XYZ颜色模型：由国际照明委员会（CIE）定义的一组基色 （三个标准基色--想象的颜色） C = xX + yY + zZ RGB颜色模型：彩色监视器使用的颜色模型 CMY颜色模型：硬拷贝设备使用的颜色模型 YIQ颜色模型：电视监视器使用的组合信号的颜色模型 HSV颜色模型：用颜色属性描述的颜色模型 01‘01

  3. RGB颜色模型：可见光在R、G、B时对人眼刺激最强RGB颜色模型：可见光在R、G、B时对人眼刺激最强 C = xR + yG + Zb RGB颜色模型是一种加色过程的模型，由黑色开始，接着加入适当的基色得到希望的颜色。 CMY颜色模型：硬拷贝设备上的颜色，是白光的反射光 CMY颜色模型是一种减色过程的模型，由白色开始，接着减去适当的基色得到希望的颜色。例如，如果从白色中减去红色，剩下的颜色为绿色和蓝色，则生成了青色。 蓝色为青色与品红色墨水的混合 02‘34

  4. G 灰度 绿(0,1,0) 黄(1,1,0) 白 青(0,1,1) 黑 红(1,0,0) R 兰(0,0,1) 品红(1,0,1) B RGB为加色模型，CMY为减色模型(青、品红、黄) 与上页合成一个页面

  5. 两个模型之间的转换： CMY颜色模型实际上用四种颜色：青、品红、黄、黑 原因：1. 节省其他颜色的墨汁 2. 青、品红、黄不能混合为纯黑色 与上页合成一个页面

  6. YIQ颜色模型：Y包含亮度信息，I、Q包含色度信息YIQ颜色模型：Y包含亮度信息，I、Q包含色度信息 HSV颜色模型：色彩（H）、饱和度（S）、明度（V） 选择色彩，加入黑、白色得到其他色 16‘29

  7. 练习 9.1 在CMY坐标系里找出与RGB坐标系的颜色（0.2,1,0.5） 相同的坐标。 解答 （1-0.2, 1-1, 1-0.5）=(0.8, 0, 0.5) 9.2 在RGB坐标系里找出与CMY坐标系的颜色（0.15,0.75,0） 相同的坐标。 解答 （1-0.15, 1-0.75, 1-0）= (0.85, 0.25, 1)。 21‘22
