Video for windows

Video For Windows

2007.04.04

멀티미디어 공학

이 정 우


Video for windows

목 차

  • VFW?

  • VFW Setting

  • Image Buffer


Video for windows

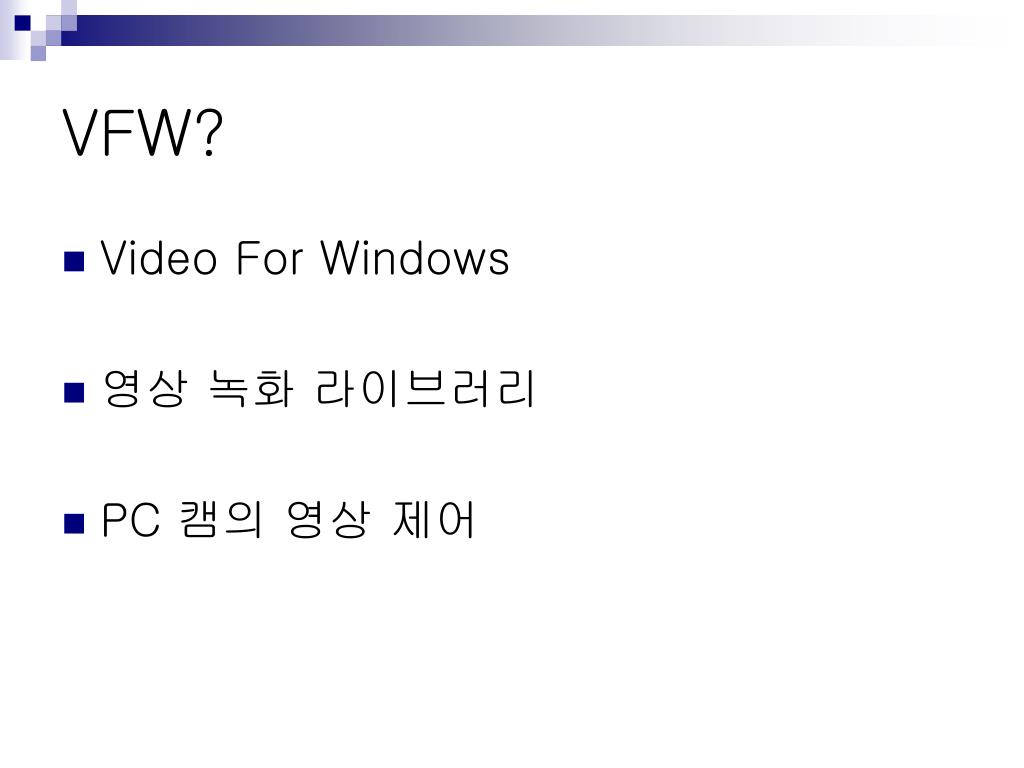

VFW?

  • Video For Windows

  • 영상 녹화 라이브러리

  • PC 캠의 영상 제어

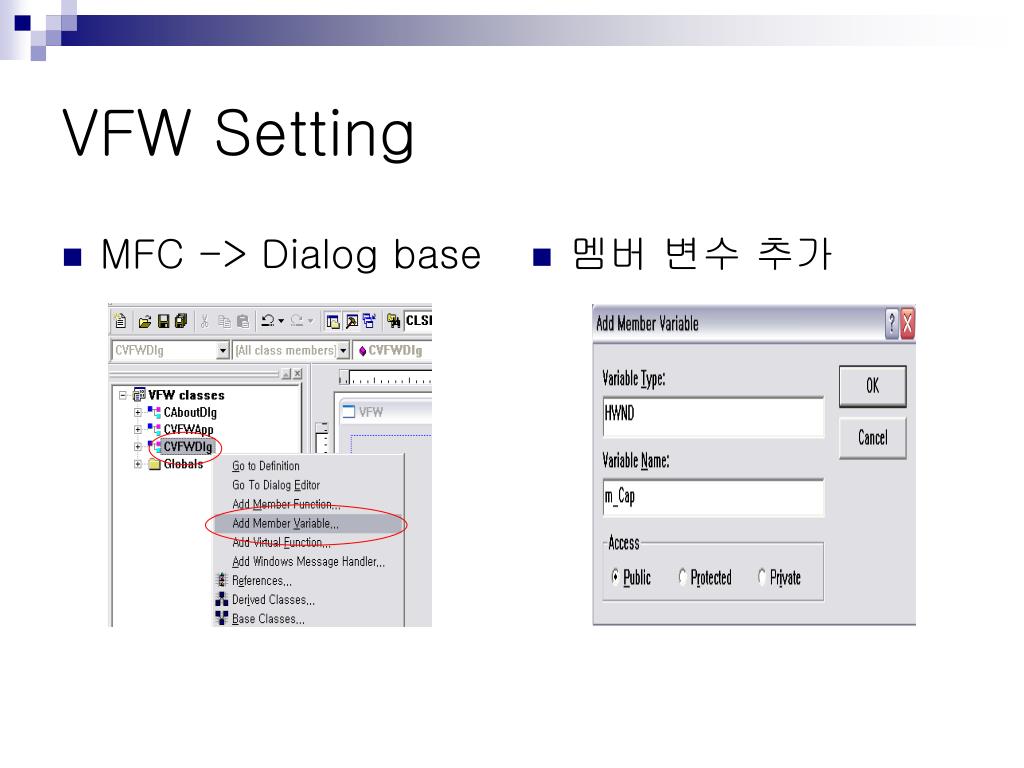

Vfw setting

MFC -> Dialog base

멤버 변수 추가

VFW Setting


Vfw setting1

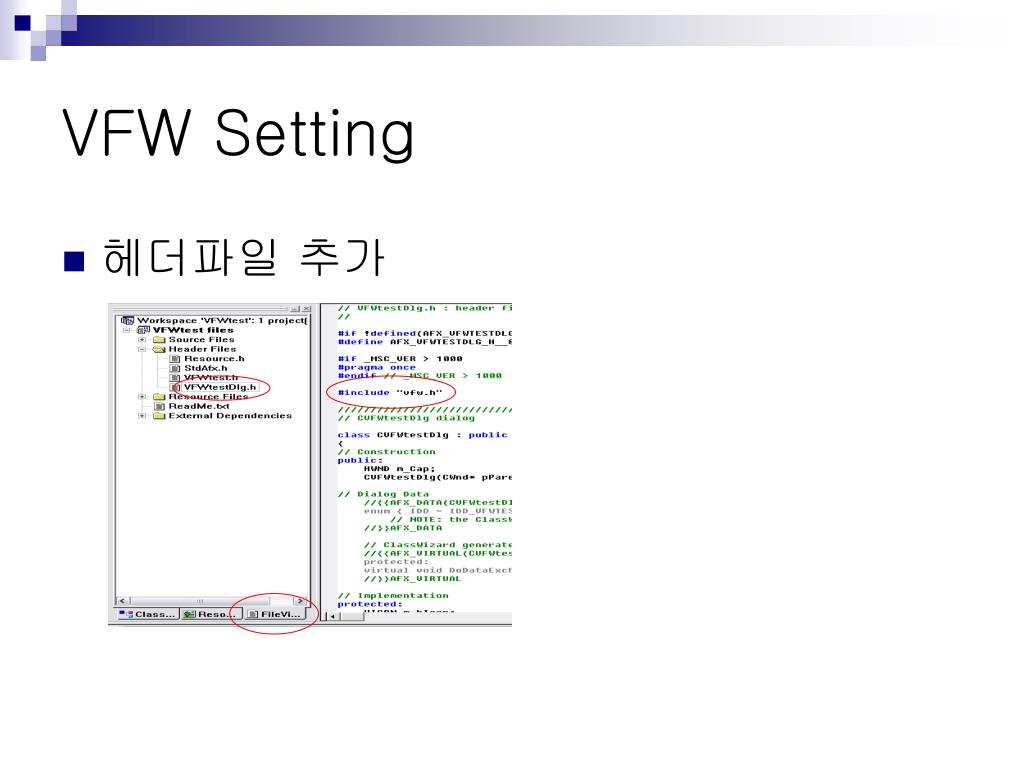

VFW Setting

  • 헤더파일 추가


Vfw setting2

VFW Setting

  • 지역변수 추가

  • 비트맵 정보

    BITMAPINFO BitInfo;

  • 바이트 형의 포인터

    LPBYTE pImgBuffer;

    (pImgBuffer=NULL)


Vfw setting3

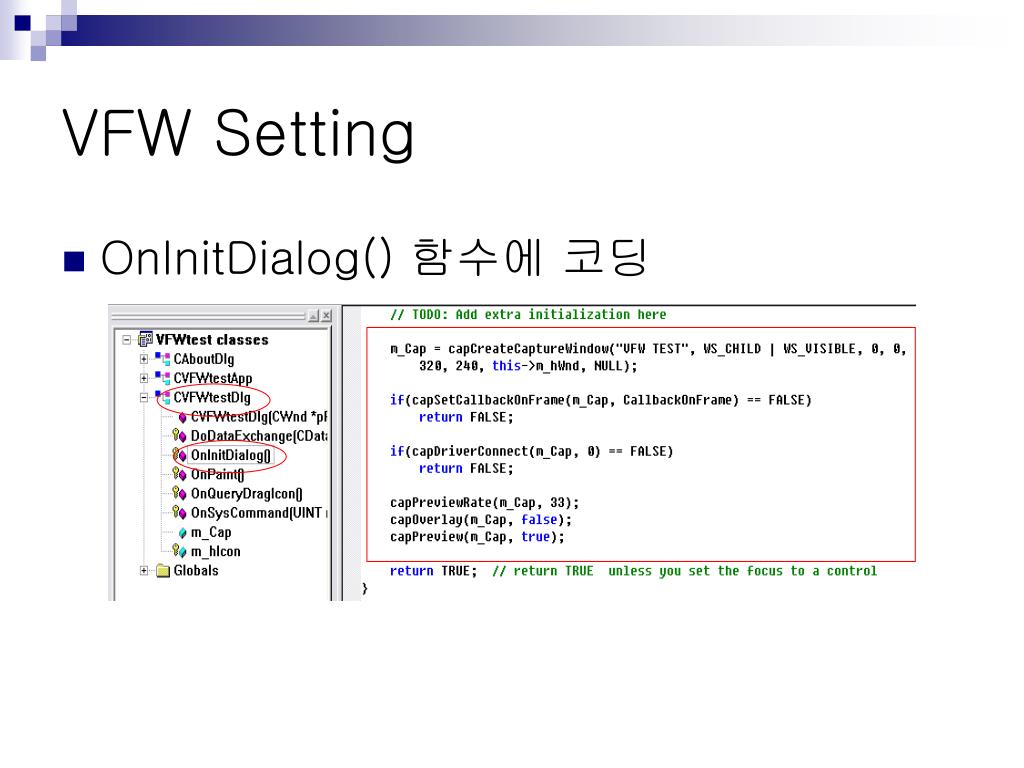

VFW Setting

  • OnInitDialog() 함수에 코딩


Vfw setting4

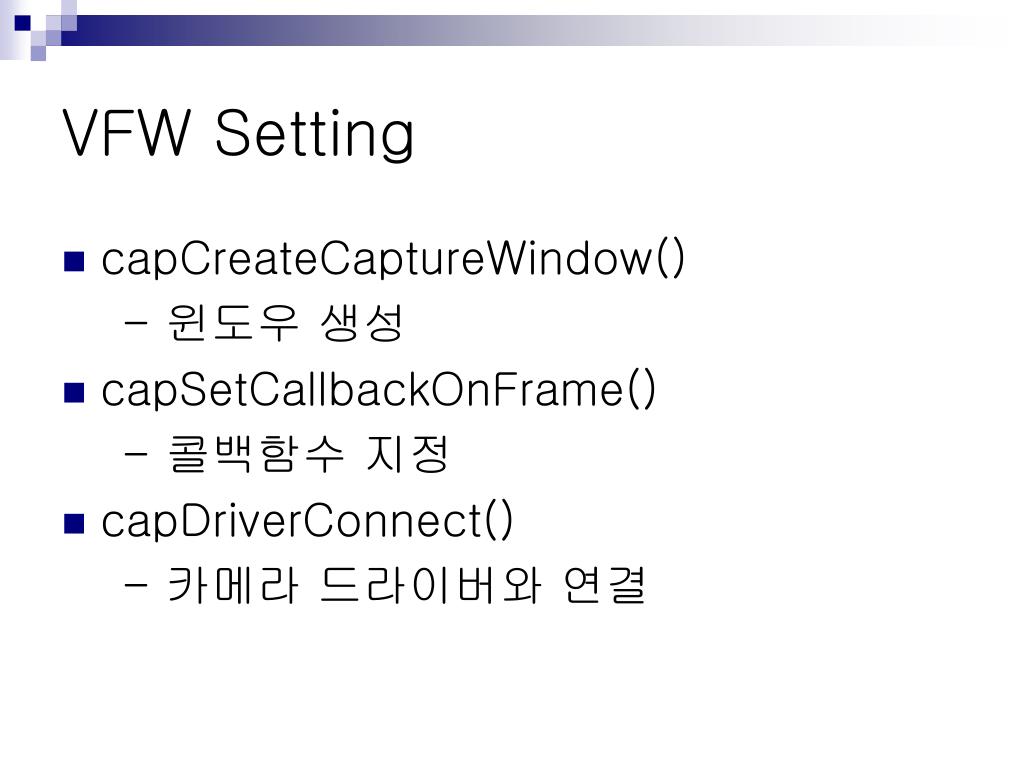

VFW Setting

  • capCreateCaptureWindow()

    - 윈도우 생성

  • capSetCallbackOnFrame()

    - 콜백함수 지정

  • capDriverConnect()

    - 카메라 드라이버와 연결


Vfw setting5

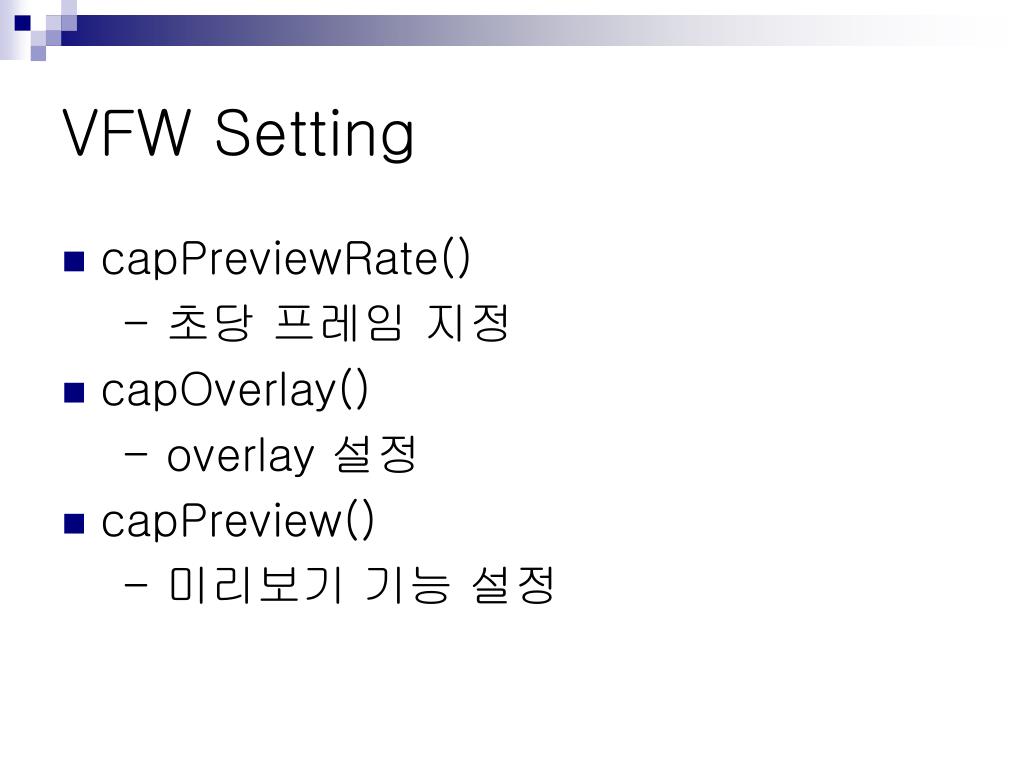

VFW Setting

  • capPreviewRate()

    - 초당 프레임 지정

  • capOverlay()

    - overlay 설정

  • capPreview()

    - 미리보기 기능 설정


Vfw setting6

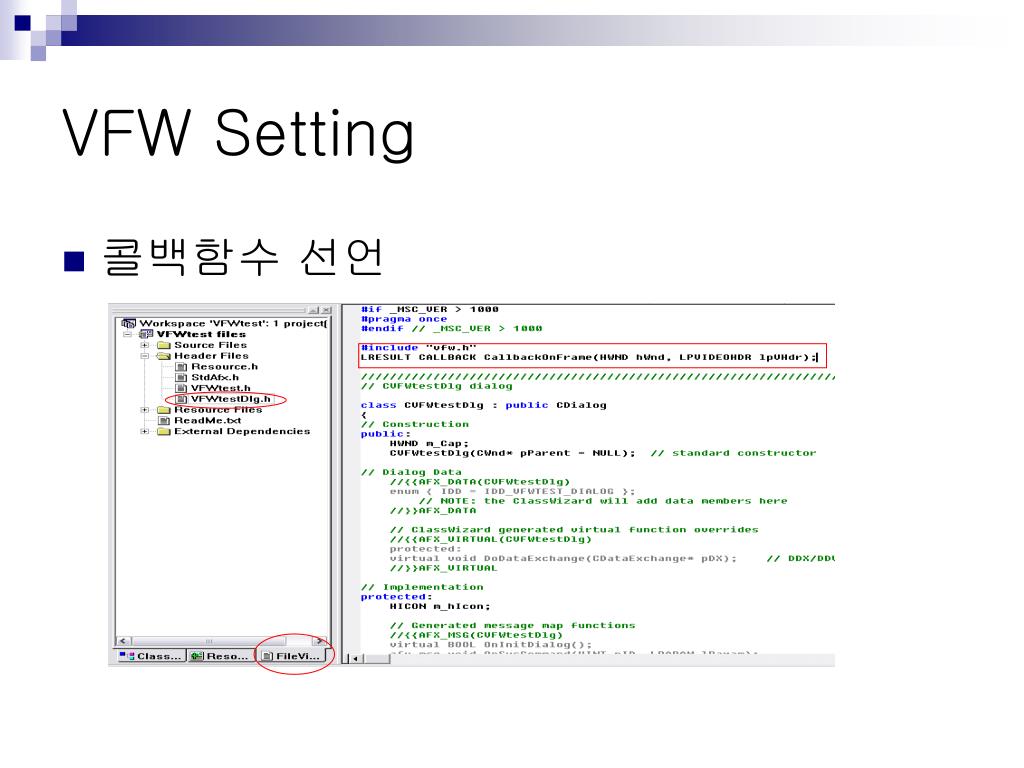

VFW Setting

  • 콜백함수 선언


Vfw setting7

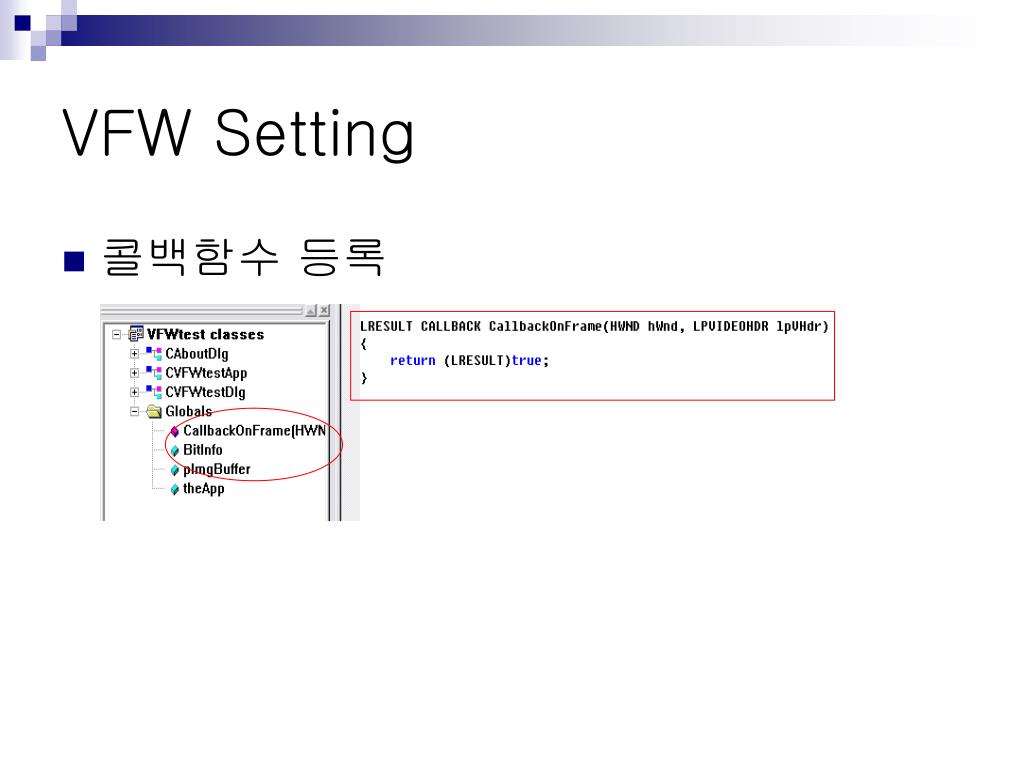

VFW Setting

  • 콜백함수 등록


Vfw setting8

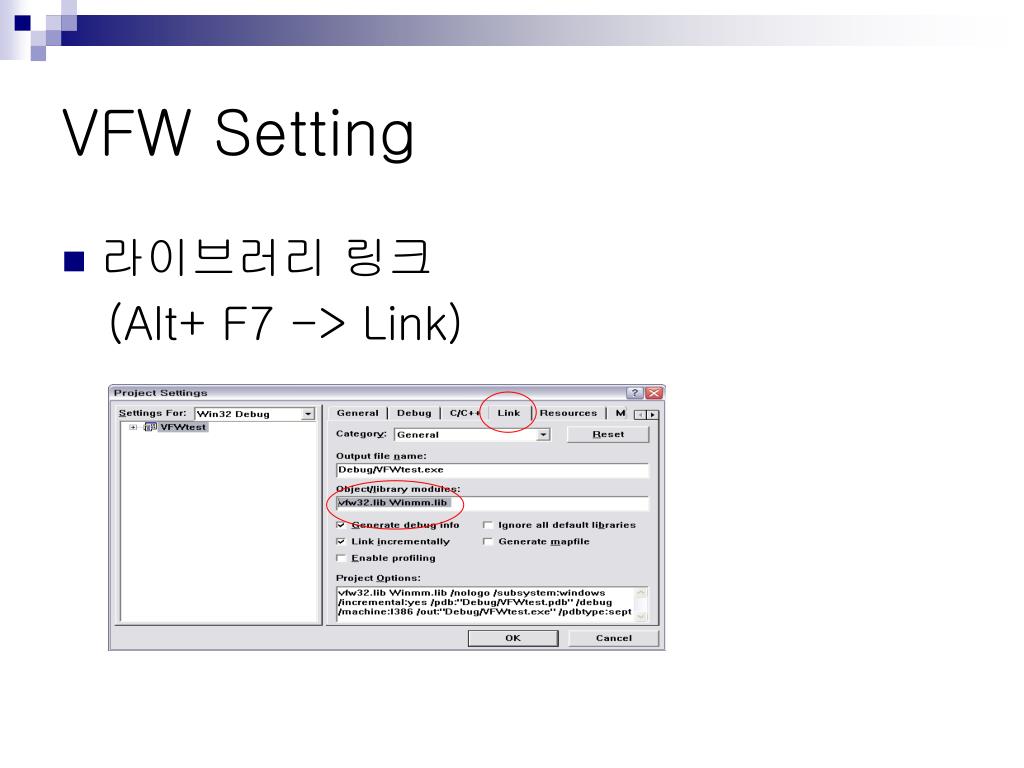

VFW Setting

  • 라이브러리 링크

    (Alt+ F7 -> Link)


Vfw setting9

VFW Setting

  • 종료시 연결해제(WM_DESTROY)


Vfw setting10

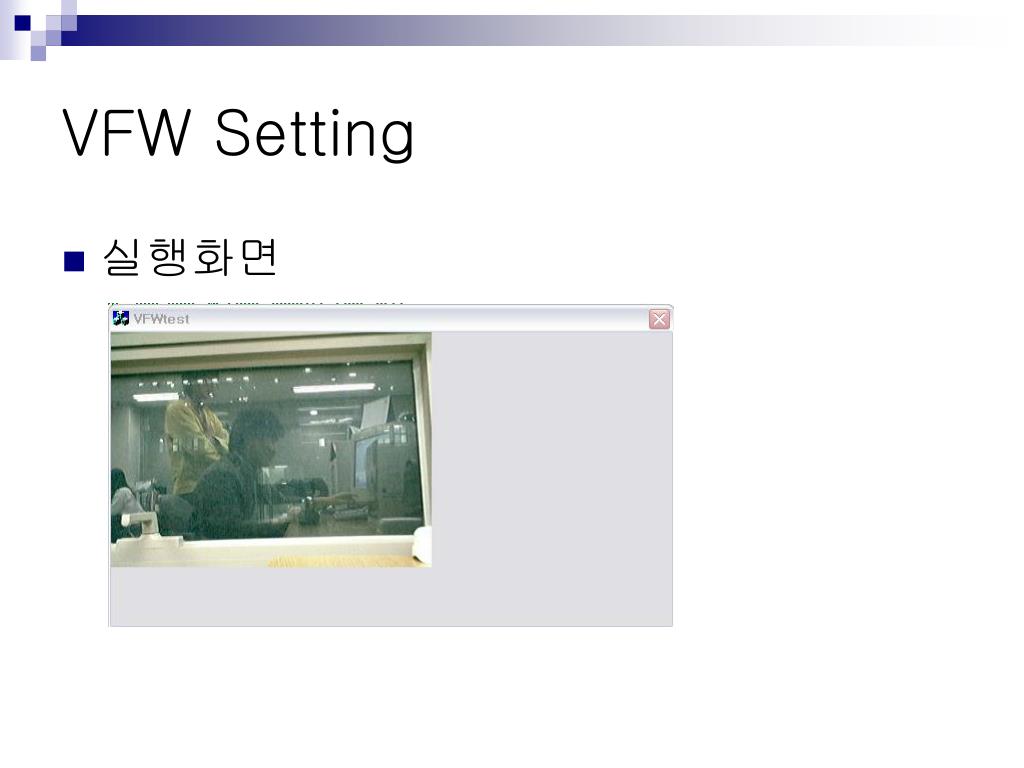

VFW Setting

  • 실행화면


Image buffer

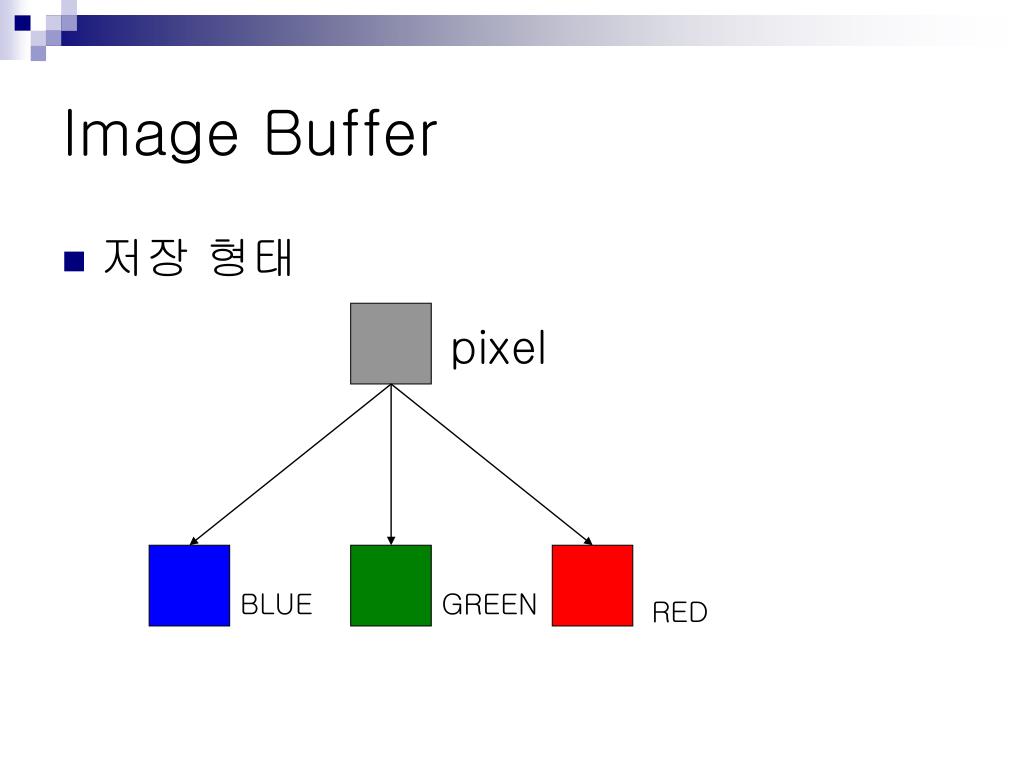

Image Buffer

  • 저장 형태

pixel

BLUE

GREEN

RED


Image buffer1

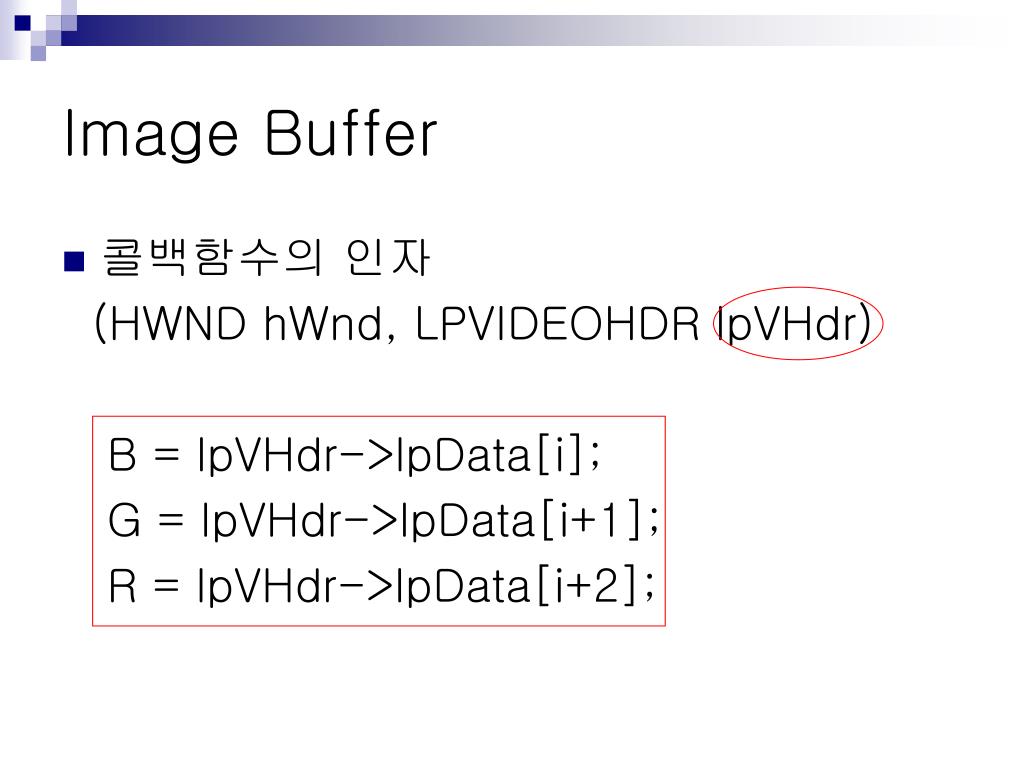

Image Buffer

  • 콜백함수의 인자

    (HWND hWnd, LPVIDEOHDR lpVHdr)

    B = lpVHdr->lpData[i];

    G = lpVHdr->lpData[i+1];

    R = lpVHdr->lpData[i+2];


Image buffer2

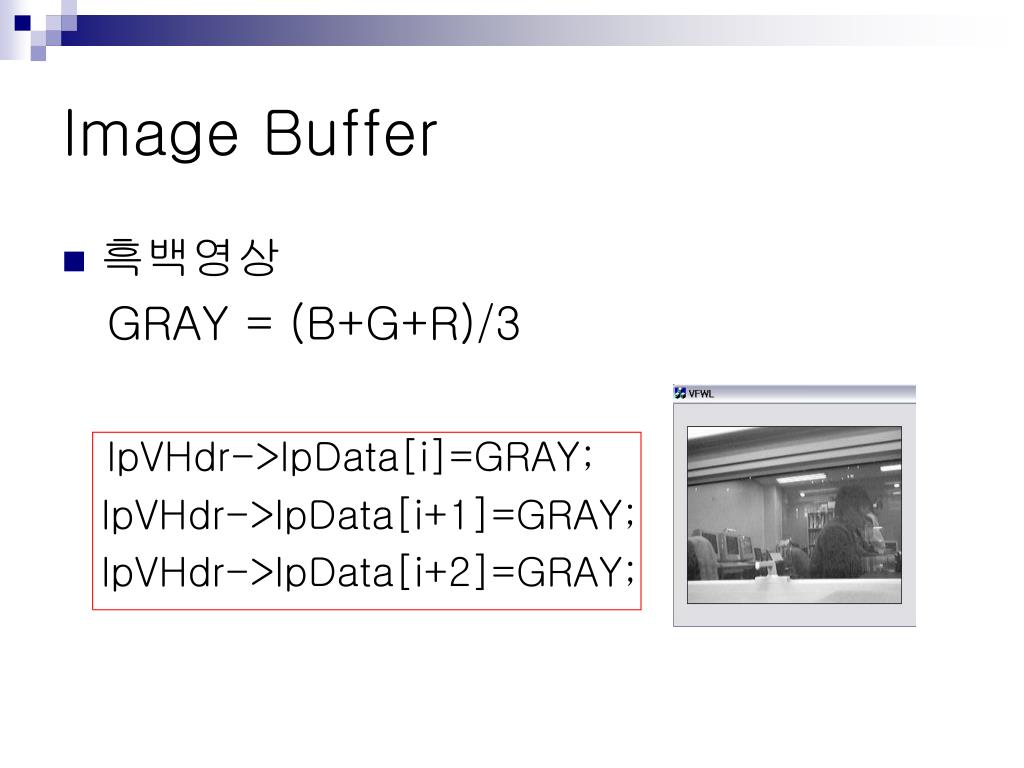

Image Buffer

  • 흑백영상

    GRAY = (B+G+R)/3

    lpVHdr->lpData[i]=GRAY;

    lpVHdr->lpData[i+1]=GRAY;

    lpVHdr->lpData[i+2]=GRAY;


Image buffer3

Image Buffer

  • 한가지 색 영상

    lpVHdr->lpData[i] = 0;

    lpVHdr->lpData[i+1] = 0;

    lpVHdr->lpData[i+2] = R;


Image buffer4

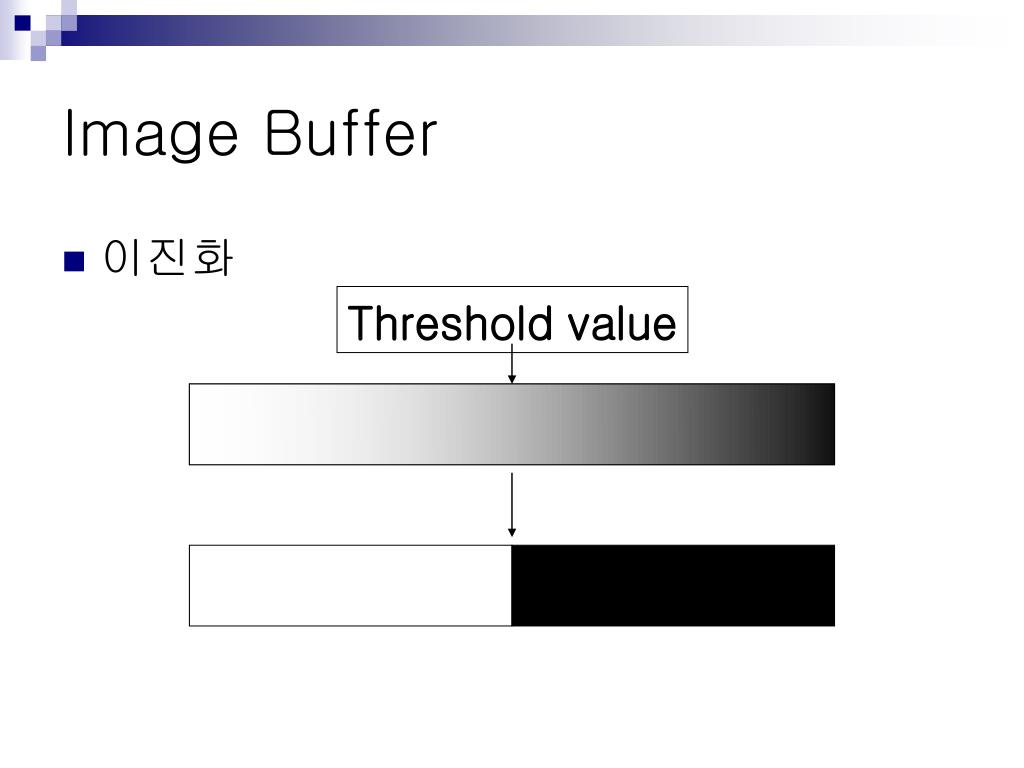

Image Buffer

  • 이진화

Threshold value


Image buffer5

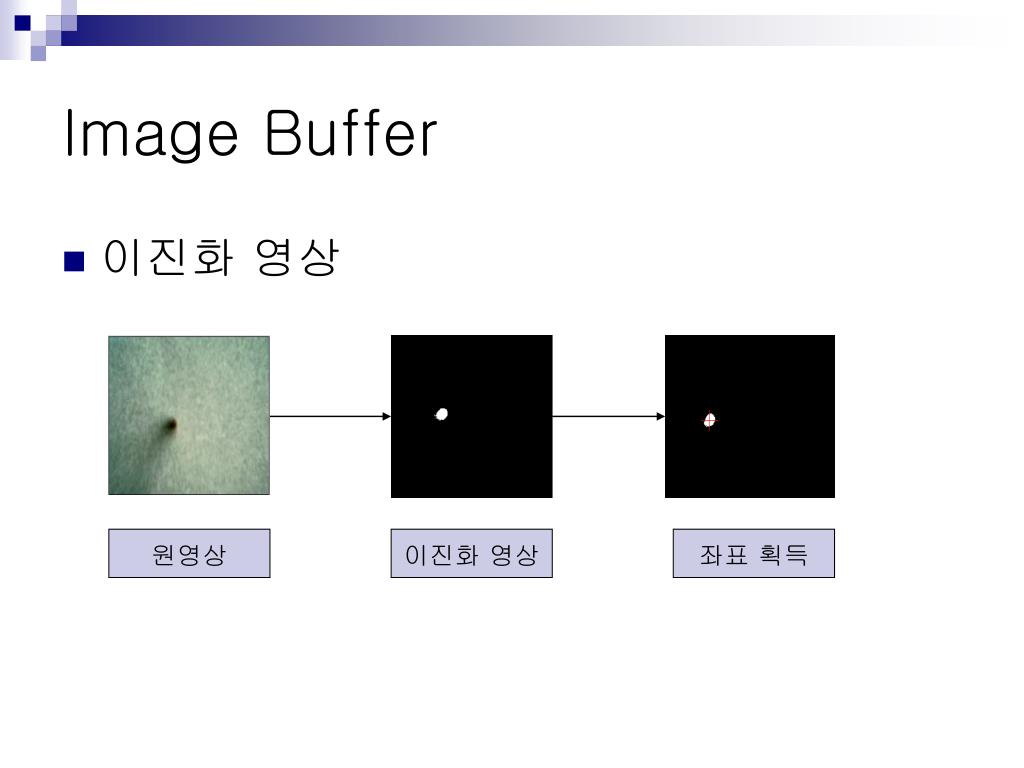

Image Buffer

  • 이진화 영상

원영상

이진화 영상

좌표 획득


Video for windows

감사합니다
