Presentation Transcript


Rb450g 10 14

RB450G 10/14 更新


Rb450g 10 14

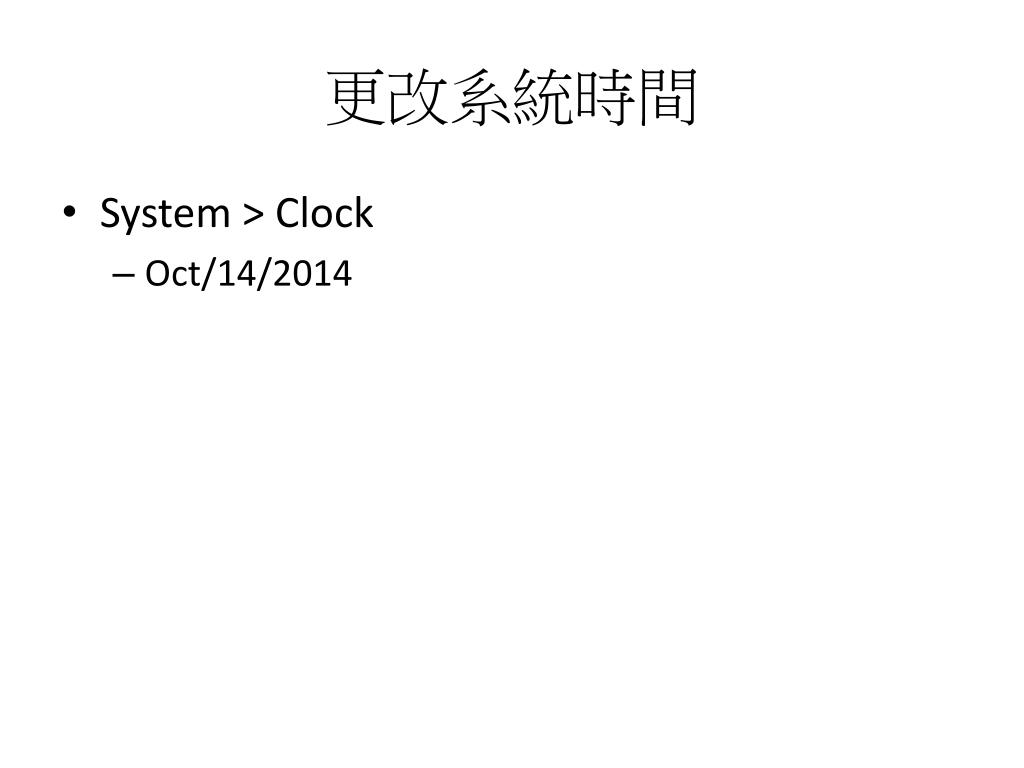

更改系統時間

  • System > Clock

    • Oct/14/2014


Rb450g 10 14

所有設定完畢後: 備份 設定檔

  • Files > Backup > 會產生一個副檔名為.backup的 備份檔

    • 慢慢拖到 windows 資料夾

    • 拖太快,會無法備份到 Windows


Rb450g 10 14

還原 設定

  • Files > 選該檔案 > Restore 即可 (會重開)

  • 若是整台機器已還原, 該備份檔已不存在

    • Files > 從windows 資料夾慢慢拖.backup進來 > 再Restore 即可 (會重開)


192 168 88 0 24 gateway 192 168 88 1

環境: 192.168.88.0/24Gateway: 192.168.88.1

  • 1.) 2~50: 全部開通對外

    • 請務必先設固定ip

  • 1.) 51~100

    • 開放 skype

      • Dst port: 80, 443

    • 開放 以 outlook 收發gmail

      • Dst port: 465, 587, 995請務必先設固定ip


Rb450g 10 14

  • pop.gmail.com,

  • (SSL) port: 995

  • smtp.gmail.com,

  • TLS 或安全資料傳輸層 (SSL)

  • 使用驗證:是

  • TLS/STARTTLS 通訊埠:587

  • 安全資料傳輸層 (SSL) 通訊埠:465


Outlook gmail

以outlook收發Gmail

  • http://blog.winwu.today/2012/06/outlook2010gmail.html


Outlook gmail pop smtp

以outlook收發gmail設定都正確_卻一直出現_pop&smtp密碼錯誤原因與解法

  • 網路上的教學都是正確的:

    • http://goo.gl/nYXZWZ

  • 但是還是會出現"pop&smtp密碼錯誤"

  • 1.) 原因: google 認為您的outlook 2010是 "安全性較低的應用程式"

  • 2.)

    • 解法1:

      • 換 outlook 2013

    • 解法2:

    • (Chrome) https://www.google.com/settings/security/lesssecureapps變更: 停用最新安全性標準 >> 實際網頁叫做啟用 "安全性較低的應用程式存取權限"


Step 1 eth1 eth2

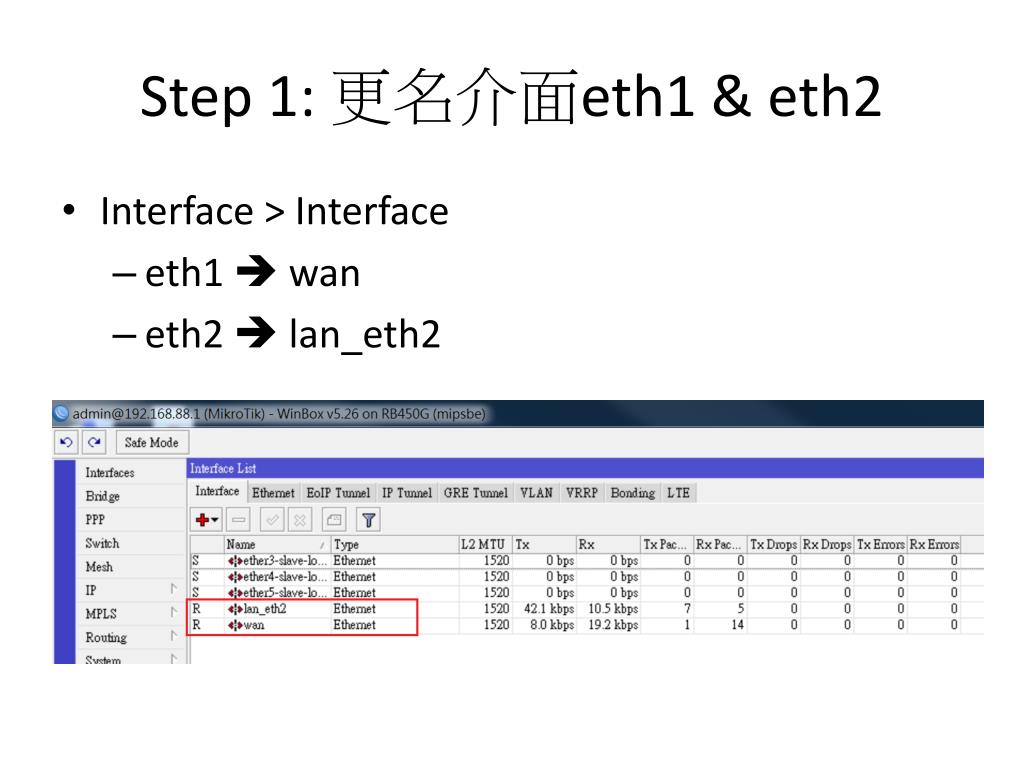

Step 1: 更名介面eth1 & eth2

  • Interface > Interface

    • eth1  wan

    • eth2  lan_eth2


Step 2 dhcp 101 254

Step 2: DHCP範圍改為101~254

  • IP > DHCP Server > 刪除default lan_eth2DHCP Setup (就是新增dhcp規則) >


Step 3 nat 1 100

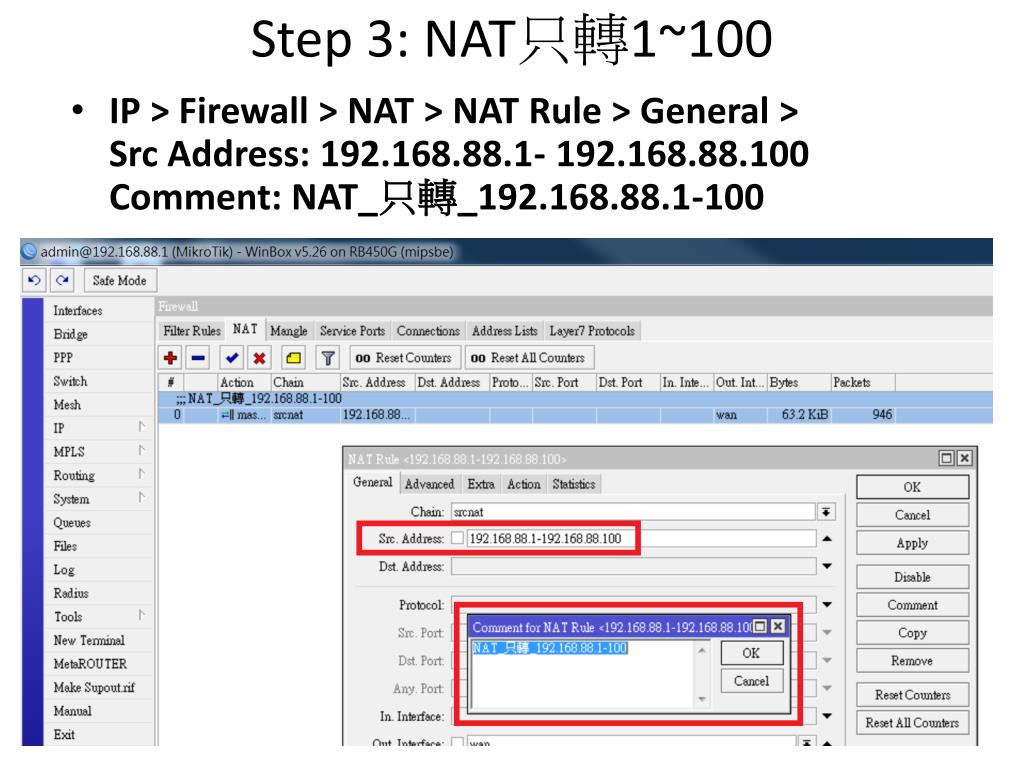

Step 3: NAT只轉1~100

  • IP > Firewall > NAT > NAT Rule > General >Src Address: 192.168.88.1-192.168.88.100Comment: NAT_只轉_192.168.88.1-100


Step 4 ip mac

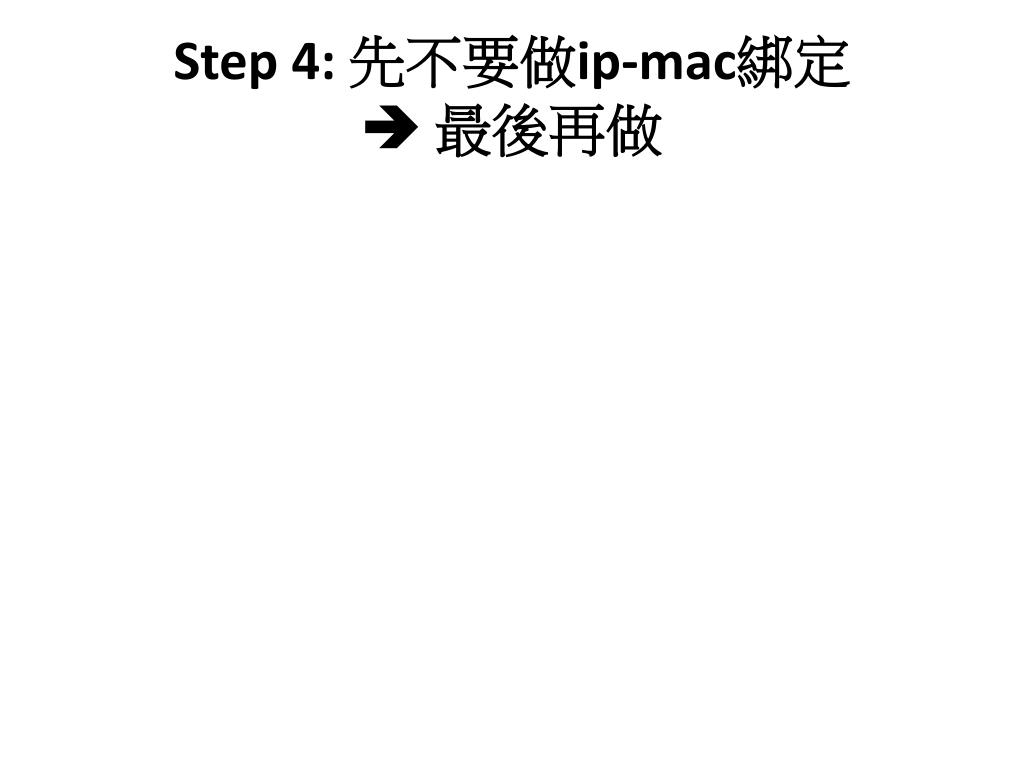

Step 4: 先不要做ip-mac綁定 最後再做


Step 5 1 50 firewall forward accept

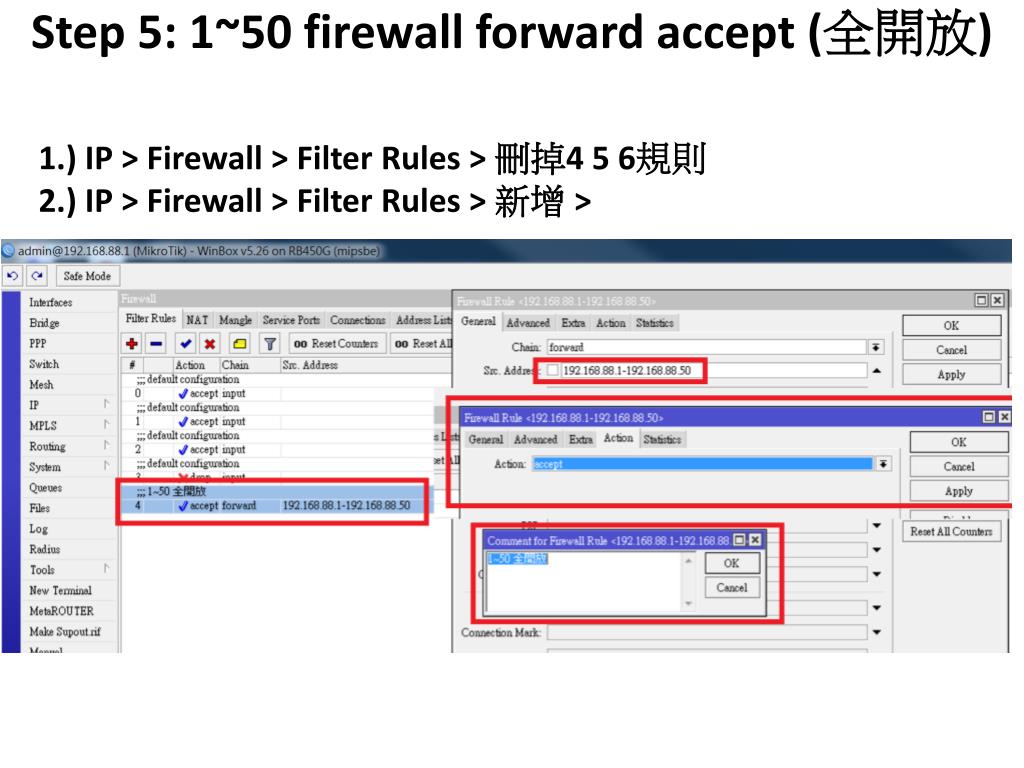

Step 5: 1~50 firewall forward accept (全開放)

1.) IP > Firewall > Filter Rules > 刪掉4 5 6規則

2.) IP > Firewall > Filter Rules > 新增 >


Step 6 51 100 firewall forward drop 80 443 465 587 995

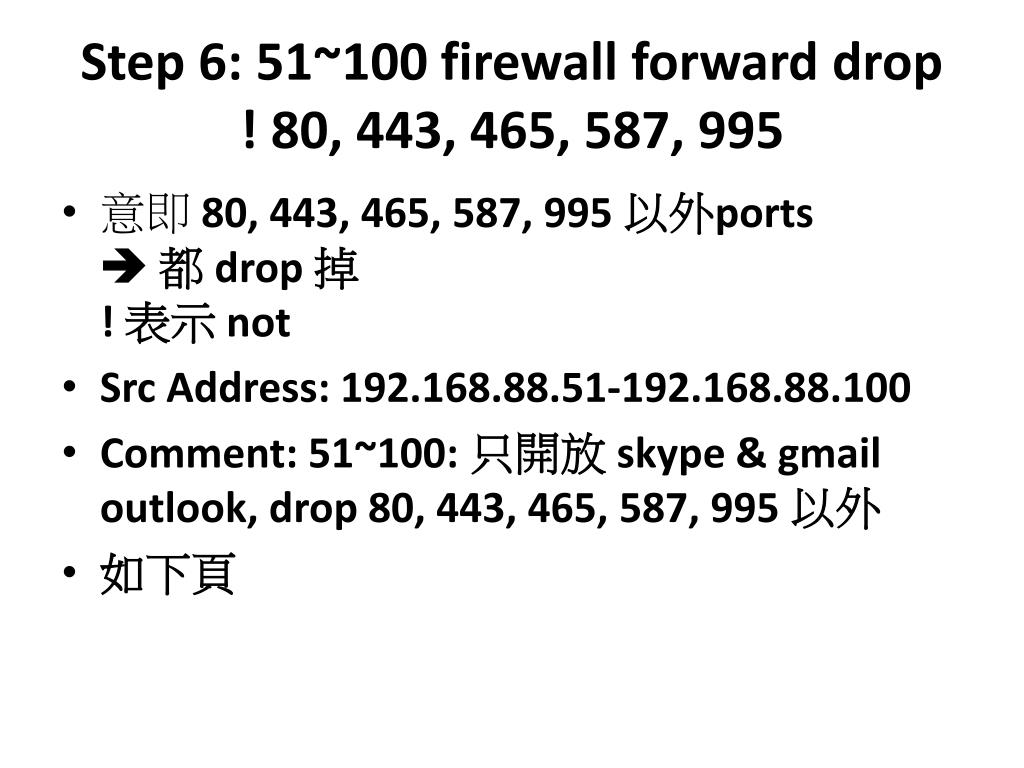

Step 6: 51~100 firewall forward drop! 80, 443, 465, 587, 995

  • 意即 80, 443, 465, 587, 995 以外ports 都 drop 掉! 表示 not

  • Src Address: 192.168.88.51-192.168.88.100

  • Comment: 51~100: 只開放 skype & gmail outlook, drop 80, 443, 465, 587, 995 以外

  • 如下頁


Step 6 51 100 firewall forward drop 80 443 465 587 9951

Step 6: 51~100 firewall forward drop! 80, 443, 465, 587, 995 續


Firewall

firewall 最後規則


51 100 facebook

51-100: 可加設不可連facebook

  • 為了開skype  port 80 打開了

  • drop掉:


Step 7 ip mac

Step 7: ip-mac綁定

  • IP > DHCP Server > DHCP

    • Address pool > 改為 Static Only

    • Add ARP for Leases > 勾

  • 之前設固定ip的 副總ip & 只開放skype & gmail者  仍可用


Step 2 address pool static only add arp for leases

(確定要做)Step 2: Address Pool 改為static-only, 並勾選 Add ARP for Leases

這反倒是: Static IPs are not allowed.

This will add the MAC-IP binding when the DHCP assigns an IP.(IP-mac綁定)


2 100 ip mac

2~100段ip-mac綁定

  • IP > ARP > 在裡Make static


101 254 ip mac

101~254段ip-mac綁定

  • IP > DHCP Server > Leases >在裡 Make static


Address pool static only

address-pool > static-only

  • address-pool > static-only

    • If set to static-only, then only the clients that have a static lease (added in lease submenu) will be allowed.


Ip ip

之後員工: 自設ip >>無法上網自行帶筆電來接 >> 無法上網改 ip >> 無法上網

新網卡要


Dhcp ip 101 254

新網卡: 若是DHCP範圍 IP(101~254):

  • IP > DHCP Server > DHCP

    • Address pool目前為Static-only, 先改為dhcp-pool1(就是192.168.88.100-192.168.88.254的dhcp pool)

    • 到員工端電腦,停網卡再開啟網卡

  • IP > DHCP Server > DHCP leases > 會看到該員工電腦已取得新ip > Make static

  • 再把 IP > DHCP Server > DHCP

    • Address pool 再改回 Static-only (即員工不可自行帶筆電來上網)


2 100

新網卡:若是2~100

  • IP > DHCP Server > DHCP

    • Address pool目前為Static-only, 先改為dhcp-pool1(就是192.168.88.100-192.168.88.254的dhcp pool)

    • 到員工端電腦,停網卡再開啟網卡

  • 設固定IP

  • 再把 IP > ARP > Make static

    • Address pool 再改回 Static-only


Rb450g 10 14

任意拿網卡來開機 > 不能用

  • 開通方式 > IP > DHCP Server > DHCP > default > Address pool > default-dhcp > Apply

    • 先暫時允許, Client端windows: ipconfig /renewlinux: service network restart就會加入 DHCP Leases > 馬上Make Static

    • Address pool > 再改為Static-only


Rb450g 10 14

加進來後> make static > 並把Client ID 改為員工姓名,方便監控


Rb450g 10 14

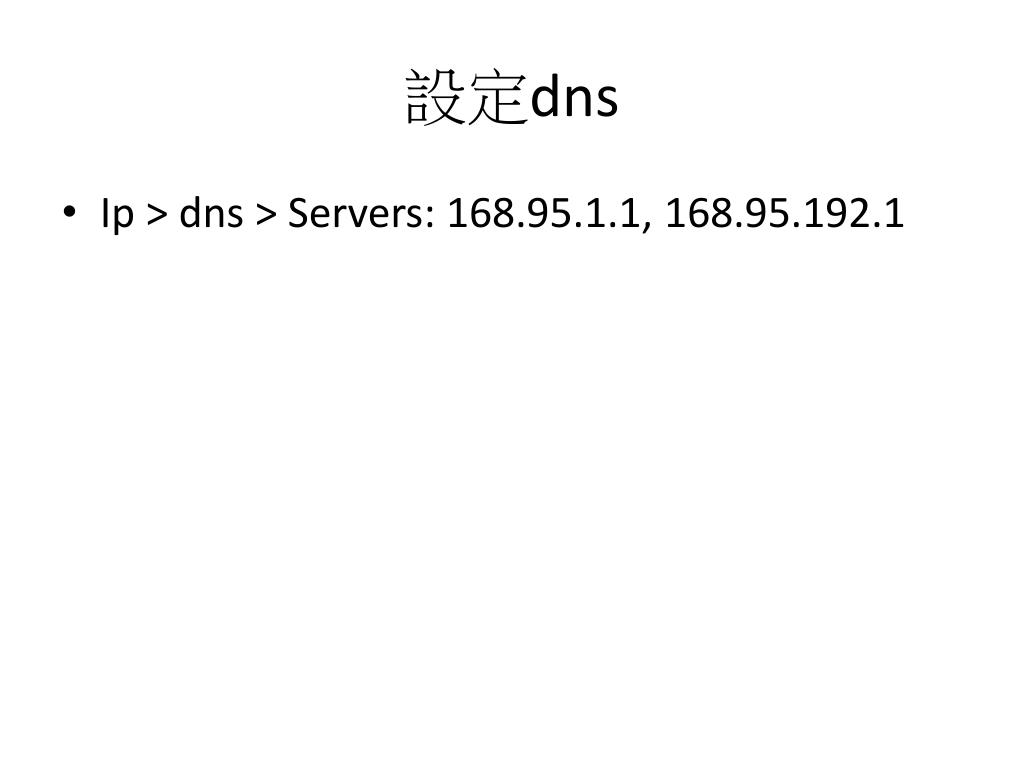

設定dns

  • Ip > dns > Servers: 168.95.1.1, 168.95.192.1


Admin

重開機 & 改admin密碼

  • 重開機

    • System > reboot

  • 改admin密碼

    • System > password
