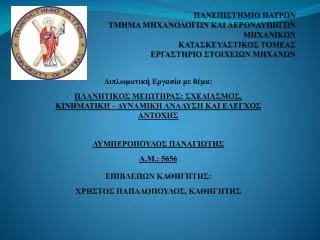

ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝΚΑΤΑΣΚΕΥΑΣΤΙΚΟΣ ΤΟΜΕΑΣΕΡΓΑΣΤΗΡΙΟ ΣΤΟΙΧΕΙΩΝ ΜΗΧΑΝΩΝ

Διπλωματική Εργασία με θέμα:

ΠΛΑΝΗΤΙΚΟΣ ΜΕΙΩΤΗΡΑΣ: ΣΧΕΔΙΑΣΜΟΣ, ΚΙΝΗΜΑΤΙΚΗ – ΔΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ ΚΑΙ ΕΛΕΓΧΟΣ ΑΝΤΟΧΗΣ

ΛΥΜΠΕΡΟΠΟΥΛΟΣ ΠΑΝΑΓΙΩΤΗΣ

Α.Μ.: 5656

ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ:

ΧΡΗΣΤΟΣ ΠΑΠΑΔΟΠΟΥΛΟΣ, ΚΑΘΗΓΗΤΗΣ


ΠΕΡΙΕΧΟΜΕΝΑ

  • ΣΚΟΠΟΣ ΤΗΣ ΕΡΓΑΣΙΑΣ

  • ΘΕΩΡΙΑ ΠΛΑΝΗΤΙΚΩΝ ΜΕΙΩΤΗΡΩΝ

  • ΣΧΕΔΙΑΣΜΟΣ ΤΟΥ ΠΛΑΝΗΤΙΚΟΥ ΜΕΙΩΤΗΡΑ ΤΗΣ ΠΑΡΟΥΣΗΣ ΕΡΓΑΣΙΑΣ

  • ΚΙΝΗΜΑΤΙΚΗ ΚΑΙ ΔΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ ΤΟΥ ΠΛΑΝΗΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ

  • ΕΛΕΓΧΟΣ ΣΕ ΚΑΜΨΗ ΚΑΙ ΕΠΙΦΑΝΕΙΑΚΗ ΠΙΕΣΗ ΤΩΝ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ ΚΑΤΑ AGMA


ΣΚΟΠΟΣ ΤΗΣ ΕΡΓΑΣΙΑΣ

Στόχος της Διπλωματικής Εργασίας είναι η κινηματική και δυναμική ανάλυση και ο έλεγχος σε κάμψη και σε επιφανειακή πίεση κατά AGMA των οδοντωτών τροχών του πλανητικού μηχανισμού κατά τη λειτουργία του.

Ο πλανητικός μηχανισμός κατασκευάστηκε στο πλαίσιο της Σπουδαστικής Εργασίας


Ένας πλανητικός μειωτήρας στροφών αποτελείται από τρία βασικά εξαρτήματα:

  • 1. Το γρανάζι-ήλιος (sun gear).

  • 2. Τα γρανάζια-πλανήτες (planet gears) μαζί με του άξονες για την έδρασή τους.

  • 3. Το γρανάζι-δαχτυλίδι (ring gear).


ΣΧΕΔΙΑΣΜΟΣ ΤΟΥ ΠΛΑΝΗΤΙΚΟΥ ΜΕΙΩΤΗΡΑ ΤΗΣ ΠΑΡΟΥΣΗΣ ΕΡΓΑΣΙΑΣ


Ο ΠΛΑΝΗΤΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΚΑΙ ΤΑ ΕΞΑΤΗΜΑΤΑ ΠΟΥ ΤΟΝ ΑΠΟΤΕΛΟΥΝ


ΜΟΝΤΕΛΟ ΓΙΑ ΤΗΝ ΑΝΑΛΥΣΗ ΣΤΟ ΕΞΑΤΗΜΑΤΑ ΠΟΥ ΤΟΝ ΑΠΟΤΕΛΟΥΝSimDesiger


ΚΙΝΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ ΕΞΑΤΗΜΑΤΑ ΠΟΥ ΤΟΝ ΑΠΟΤΕΛΟΥΝ

Εξωτερικός οδοντωτός ακίνητος ( ω3=0, n3=0 ), Είσοδος το γρανάζι ήλιος και Έξοδος ο άξονας εξόδου.

i14 = =

Ο ήλιος ακίνητος ( ω1 =0, n1=0 ), Είσοδος ο εξωτερικός οδοντωτός τροχός και Έξοδος ο άξονας εξόδου.

i 34 = =

Ο βραχίονας ακίνητος ( ω4=n4=0 ), Είσοδος το γρανάζι ήλιος και Έξοδος ο εξωτερικός οδοντωτός τροχός.

i13 = =


ΔΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ ΕΞΑΤΗΜΑΤΑ ΠΟΥ ΤΟΝ ΑΠΟΤΕΛΟΥΝ

Ροπή που μεταφέρεται :(Mt)kpcm = 71620

Εφαπτομενική συνιστώσα: Ft =

Ακτινική συνιστώσα: Fr = Ft tanφ

Συνολική μεταφερόμενη δύναμη: Fn =


ΑΝΑΛΥΤΙΚΟΣ ΥΠΟΛΟΓΙΣΜΟΣ ΤΩΝ ΚΙΝΗΜΑΤΙΚΩΝ ΚΑΙ ΔΥΝΑΜΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΤΟΥ ΜΕΙΩΤΗΡΑ

Λόγος μετάδοσης:i14 = =

όπου: Ν1 : ο αριθμός των δοντιών του γραναζιού-ήλιος, Ν1 = 20

Ν2: ο αριθμός των δοντιών του πλανήτη, Ν2 = 37

Oπότε: i14 = = 5.7

ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ ΤΟΥ ΠΛΑΝΗΤΙΚΟΥ ΜΕΙΩΤΗΡΑ

  • Ισχύς στον άξονα εισόδου: 5kW = 6.7 hp

  • Αριθμός στροφών στον άξονα εισόδου: 1500 rpm


ΔΥΝΑΜΙΚΑ ΧΑΡΑΚΤΗΙΣΤΙΚΑ ΚΙΝΗΜΑΤΙΚΩΝ ΚΑΙ ΔΥΝΑΜΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΤΟΥ ΜΕΙΩΤΗΡΑ

  • Ισχύς στον άξονα εισόδου: 5kW = 6.7 hp

  • Αριθμός στροφών στον άξονα εισόδου: 1500 rpm

(Min) kpcm= 71620

= (Min) kpcm = 71620

= 320 kpcm = 31.381 Nm

(Min)kpcm = 3 * Fts * rs→ Fts = (Min)kpcm / 3 * rs → Fts = 320 kp*cm / 3 * 3cm → Fts = 35.5 kp = 347.13 N

Frs = Fts tanφ = 347.13tan20 = 126.7 N

Fns2= Fts 2 + Frs2 → Fns2= 347.132 + 126.72 → Fn2 = 17217.74→ Fn= 370.46 Ν

Fout = 2 * Fts = 2 * 347.13 = 694.26 N

Mout = 3 * Fout * L = 3 * 694.26N * 85.5*10-3 m = 177 Nm


Η ΚΙΝΗΣΗ ΤΟΥ ΚΙΝΗΜΑΤΙΚΩΝ ΚΑΙ ΔΥΝΑΜΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΤΟΥ ΜΕΙΩΤΗΡΑΜΗΧΑΝΙΣΜΟY ΧΩΡΙΖΕΤΑΙ ΣΕ ΔΥΟ ΦΑΣΕΙΣ: ΜΕΤΑΒΑΤΙΚΗ ΦΑΣΗ ΕΚΚΙΝΗΣΗΣ(Διαρκεί 7 sec και αφορά στην εκκίνηση του μηχανισμού από την ακινησία ως τη στιγμή που η λειτουργία του θα εισέλθει στη μόνιμη κατάσταση.)ΚΑΤΑΣΤΑΣΗ ΜΟΝΙΜΗΣ ΛΕΙΤΟΥΡΓΙΑΣ(Ενδεικτικά για την παρούσα προσομοίωση μελετήθηκε η διάρκεια της κίνησης που αντιστοιχεί στο χρονικό διάστημα που χρειάζεται ο άξονας εξόδου να πραγματοποιήσει μια πλήρη περιστροφή.)


ΠΑΡΟΥΣΙΑΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΤΗΣ ΠΡΟΣΟΜΟΙΩΣΗΣ1. ΜΕΤΑΒΑΤΙΚΗ ΦΑΣΗ ΕΚΚΙΝΗΣΗΣΚΙΝΗΜΑΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΠΛΑΝΗΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥΑΞΟΝΑΣ ΕΙΣΟΔΟΥ ΑΞΟΝΑΣ ΕΞΟΔΟΥ

Ροπή εισόδου σε σχέση με το χρόνο

Ροπή εξόδου σε σχέση με το χρόνο

Γωνιακή ταχύτητα περιστροφής του άξονα εξόδου σε σχέση με το χρόνο

Γωνιακή ταχύτητα περιστροφής του άξονα εισόδου σε σχέση με το χρόνο


Κινητική ενέργεια του άξονα εισόδου σε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εξόδου σε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εισόδου λόγω μεταφοράς σε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εξόδου λόγω μεταφοράς σε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εισόδου λόγω περιστροφής σε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εξόδου λόγω περιστροφής σε σχέση με το χρόνο


ΠΛΑΝΗΤΕΣ εισόδου σε σχέση με το χρόνο

Μεταφορική ταχύτητα του κέντρου μάζας του κάθε πλανήτη σε σχέση με το χρόνο

Γωνιακή ταχύτητα περιστροφής του κάθε πλανήτη σε σχέση με το χρόνο

Κινητική ενέργεια του κάθε πλανήτη λόγω περιστροφής σε σχέση με το χρόνο

Κινητική ενέργεια του κάθε πλανήτη σε σχέση με το χρόνο

Κινητική ενέργεια λόγω μεταφοράς του κάθε πλανήτη σε σχέση με το χρόνο

Θέση του κέντρου μάζας του κάθε πλανήτη


ΔΥΝΑΜΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΠΛΑΝΗΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ

  • ΓΡΑΝΑΖΙ-ΗΛΙΟΣ - ΠΛΑΝΗΤΗΣ

  • ΠΛΑΝΗΤΗΣ – ΕΞΩΤΕΡΙΚΟ ΓΡΑΝΑΖΙ

Διεύθυνση Χ

Διεύθυνση Χ

Διεύθυνση Υ

Διεύθυνση Υ

Διεύθυνση Ζ

Διεύθυνση Ζ

Εύρος

Εύρος


2. ΚΑΤΑΣΤΑΣΗ ΜΟΝΙΜΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΠΛΑΝΗΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥΚΙΝΗΜΑΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΠΛΑΝΗΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥΑΞΟΝΑΣ ΕΙΣΟΔΟΥ ΑΞΟΝΑΣ ΕΞΟΔΟΥ

Ροπή εισόδου σε σχέση με το χρόνο

Ροπή εξόδου σε σχέση με το χρόνο

Γωνιακή ταχύτητα περιστροφής του άξονα εισόδου σε σχέση με το χρόνο

Γωνιακή ταχύτητα του άξονα εξόδου σε σχέση με το χρόνο


Κινητική ενέργεια του άξονα εισόδου σε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εξόδουσε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εισόδου λόγω μεταφοράς σε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εξόδουλόγω μεταφοράς σε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εισόδου λόγω περιστροφής σε σχέση με το χρόνο

Κινητική ενέργεια του άξονα εξόδουλόγω περιστροφής σε σχέση με το χρόνο


ΠΛΑΝΗΤΕΣ εισόδου σε σχέση με το χρόνο

Γωνιακή ταχύτητα περιστροφής του κάθε πλανήτη σε σχέση με το χρόνο

Μεταφορική ταχύτητα του κέντρου μάζας του κάθε πλανήτη σε σχέση με το χρόνο


ΔΥΝΑΜΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΠΛΑΝΗΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ

ΓΡΑΝΑΖΙ-ΗΛΙΟΣ - ΠΛΑΝΗΤΗΣ

ΠΛΑΝΗΤΗΣ – ΕΞΩΤΕΡΙΚΟ ΓΡΑΝΑΖΙ

Διεύθυνση Χ

Διεύθυνση Χ

Διεύθυνση Υ

Διεύθυνση Υ

Διεύθυνση Ζ

Διεύθυνση Ζ

Εύρος

Εύρος


Άξονας εισόδου – τρείς πλανήτες ΠΛΑΝΗΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ

Πλανήτης – εξωτερικό γρανάζι

Διεύθυνση Υ

Διεύθυνση Υ

Διεύθυνση Ζ

Διεύθυνση Ζ


Οι τέσσερις ακραίες θέσεις από τις οποίες διέρχεται ο κάθε πλανήτης κατά την κίνηση του


Δυνάμεις μεταξύ του άξονα εισόδου και των τριών πλανητών στις διευθύνσεις Υ και Ζ

Δυνάμεις μεταξύ των τριών πλανητών και του εξωτερικού γραναζιού στις διευθύνσεις Υ και Ζ



ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΓΙΣΤΗΣ ΙΣΧΥΟΣ ΠΟΥ ΔΥΝΑΤΑΙ ΝΑ ΦΕΡΕΙ Ο ΜΗΧΑΝΙΣΜΟΣ ΓΙΑ ΣΤΑΘΕΡΗ ΓΩΝΙΑΚΗ ΤΑΧΥΤΗΤΑ ΠΕΡΙΣΤΡΟΦΗΣ ΤΟΥ ΑΞΟΝΑ ΕΙΣΟΔΟΥ ΣΤΙΣ 1500rpm

  • Η μέγιστη ισχύς είναι: Ρmax = 24.5 Hp = =18.27 kW

  • Η μέγιστη ροπή στην είσοδο είναι: ΜΤmax = 1169.8 kpcm = 114.72 Nm

  • Η μέγιστη ροπή στην έξοδο υπολογίζεται βάσει της σχέσης μετάδοσης:

  • Mout,max = Min,max * i = 114.72 * 5.7 = =653.9 Nm


ΕΛΕΓΧΟΣ ΣΕ ΕΠ ΔΥΝΑΤΑΙ ΝΑ ΦΕΡΕΙ Ο ΜΗΧΑΝΙΣΜΟΣ ΓΙΑ ΣΤΑΘΕΡΗ ΓΩΝΙΑΚΗ ΤΑΧΥΤΗΤΑ ΠΕΡΙΣΤΡΟΦΗΣ ΤΟΥ ΑΞΟΝΑ ΕΙΣΟΔΟΥ ΣΤΙΣ 1500IΦΑΝΕΙΑΚΗ ΠΙΕΣΗ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ ΚΑΤAAGMA


  • ΣΥΜΠΕΡΑΣΜΑΤΑ ΔΥΝΑΤΑΙ ΝΑ ΦΕΡΕΙ Ο ΜΗΧΑΝΙΣΜΟΣ ΓΙΑ ΣΤΑΘΕΡΗ ΓΩΝΙΑΚΗ ΤΑΧΥΤΗΤΑ ΠΕΡΙΣΤΡΟΦΗΣ ΤΟΥ ΑΞΟΝΑ ΕΙΣΟΔΟΥ ΣΤΙΣ 1500

  • Οι πλανητικοί μειωτήρες είναι έξυπνοι μηχανισμοί που συνδυάζουν τη μεγάλη ικανότητα μείωσης στροφών και τους διαφόρους κινηματικούς συνδυασμούς με τις περιορισμένες διαστάσεις του κιβωτίου. Ο πλανητικός μηχανισμός της παρούσης εργασίας έχει λόγο μετάδοσης 5.7 και διαστάσεις 376x290x440 (ΜxΠxΥ)

  • Είναι μηχανισμοί που πολύ αποδοτικοί, αφού η τυπική απώλεια ισχύος είναι 3% σε κάθε στάδιο μείωσης. Αυτό σημαίνει ότι μεγαλύτερο ποσοστό της εισερχόμενης ισχύος εξέρχεται στην έξοδο, χωρίς να εξανεμίζεται στα ενδιάμεσα στάδια.

  • Ένα άλλο πολύ σημαντικό χαρακτηριστικό των πλανητικών μειωτήρων είναι η κατανομή του φορτίου. Επειδή αυτό διανέμεται στους πλανήτες, η ικανότητα παραλαβής μεγαλύτερης ροπής αυξάνεται. Όσοι περισσότεροι είναι οι πλανήτες, τόσο μεγαλύτερη ροπή δύναται να μεταφέρει ο μηχανισμός.

  • Τα μειονεκτήματα των μηχανισμών αυτών έχουν να κάνουν με τα υψηλά φορτία που πρέπει να φέρουν τα έδρανα, τη μειωμένη ικανότητα πρόσβασης στο εσωτερικό τους, αφού είναι πολύ πολύπλοκοι μηχανισμοί και την πολυπλοκότητα στην κατασκευή και στη συναρμολόγηση.

  • Οι πλανητικοί μηχανισμού έχουν ευρεία χρήση σε πολλούς τομείς της βιομηχανίας και χρησιμοποιούνται σε πολλά προϊόντα.


ΣΑΣ ΕΥΧΑΡΙΣΤΩ ΠΟΛΥ ΔΥΝΑΤΑΙ ΝΑ ΦΕΡΕΙ Ο ΜΗΧΑΝΙΣΜΟΣ ΓΙΑ ΣΤΑΘΕΡΗ ΓΩΝΙΑΚΗ ΤΑΧΥΤΗΤΑ ΠΕΡΙΣΤΡΟΦΗΣ ΤΟΥ ΑΞΟΝΑ ΕΙΣΟΔΟΥ ΣΤΙΣ 1500ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ!!!


BACKUP ΔΥΝΑΤΑΙ ΝΑ ΦΕΡΕΙ Ο ΜΗΧΑΝΙΣΜΟΣ ΓΙΑ ΣΤΑΘΕΡΗ ΓΩΝΙΑΚΗ ΤΑΧΥΤΗΤΑ ΠΕΡΙΣΤΡΟΦΗΣ ΤΟΥ ΑΞΟΝΑ ΕΙΣΟΔΟΥ ΣΤΙΣ 1500ΔΙΑΦΑΝΕΙΕΣ


5 kw 6 7 hp 1500 rpm

ΕΙΣΟΔΟΙ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ: ΔΥΝΑΤΑΙ ΝΑ ΦΕΡΕΙ Ο ΜΗΧΑΝΙΣΜΟΣ ΓΙΑ ΣΤΑΘΕΡΗ ΓΩΝΙΑΚΗ ΤΑΧΥΤΗΤΑ ΠΕΡΙΣΤΡΟΦΗΣ ΤΟΥ ΑΞΟΝΑ ΕΙΣΟΔΟΥ ΣΤΙΣ 1500Ισχύς στον άξονα εισόδου: 5kW = 6.7 hpΑριθμός στροφών στον άξονα εισόδου: 1500 rpm

(Min) kpcm = 71620 = 71620* = 320 kpcm = 31.381 Nm

Ισορροπία δυνάμεων στο γρανάζι-ήλιος:

(Min)kpcm = 3 * Fts * rs→ Fts = (Min)kpcm / 3 * rs → Fts = 320 kp*cm / 3 * 3cm → Fts = 35.5 kp = 347.13 N

Frs = Fts tanφ = 347.13tan20 = 126.7 N

Fns2= Fts 2 + Frs2 → Fns2= 347.132 + 126.72 → Fn2 = 17217.74→ Fn= 370.46 Ν

Ισορροπία δυνάμεων στον πλανήτη:

Fout = 2 * Fts = 2 * 347.13 = 694.26 N

Mout = 3 * Fout * L = 3 * 694.26N * 85.5*10-3 m = 177 Nm


ΔΥΝΑΜΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΙΣΟΔΟΥ ΚΑΙ ΕΞΟΔΟΥ

Τα χαρακτηριστικά της εισόδου και εξόδου όπως υπολογίστηκαν αναλυτικά .

Ένας άλλος τρόπος υπολογισμού της ροπής στην έξοδο είναι με τη χρήση του λόγου μετάδοσης:

Μout = Μin * i = 31.381 * 5.7 = 179 Nm

Για τον προγραμματισμό στο SimDesigner R4WBE θα χρησιμοποιηθεί η τιμή για τη ροπή στην έξοδο ίση με 178 Nm.


Μεταφορική ταχύτητα του κέντρου μάζας του κάθε πλανήτη κατά τη μεταβατική φάση εκκίνησης του μηχανισμού σε σχέση με το χρόνο

Γωνιακή ταχύτητα περιστροφής του κάθε πλανήτη κατά τη μεταβατική φάση εκκίνησης σε σχέση με το χρόνο


Θέση του κέντρου μάζας του κάθε πλανήτη κατά τη μεταβατική φάση εκκίνησης σε σχέση με το χρόνο
