مهندسی سيستم‌هاي تجارت الکترونيکی

1. مهندسی سيستم‌هاي تجارت الکترونيکی هفته (پنجم) – جلسه (دوم)

2. معماری سیستم های تجارت الکترونیکی

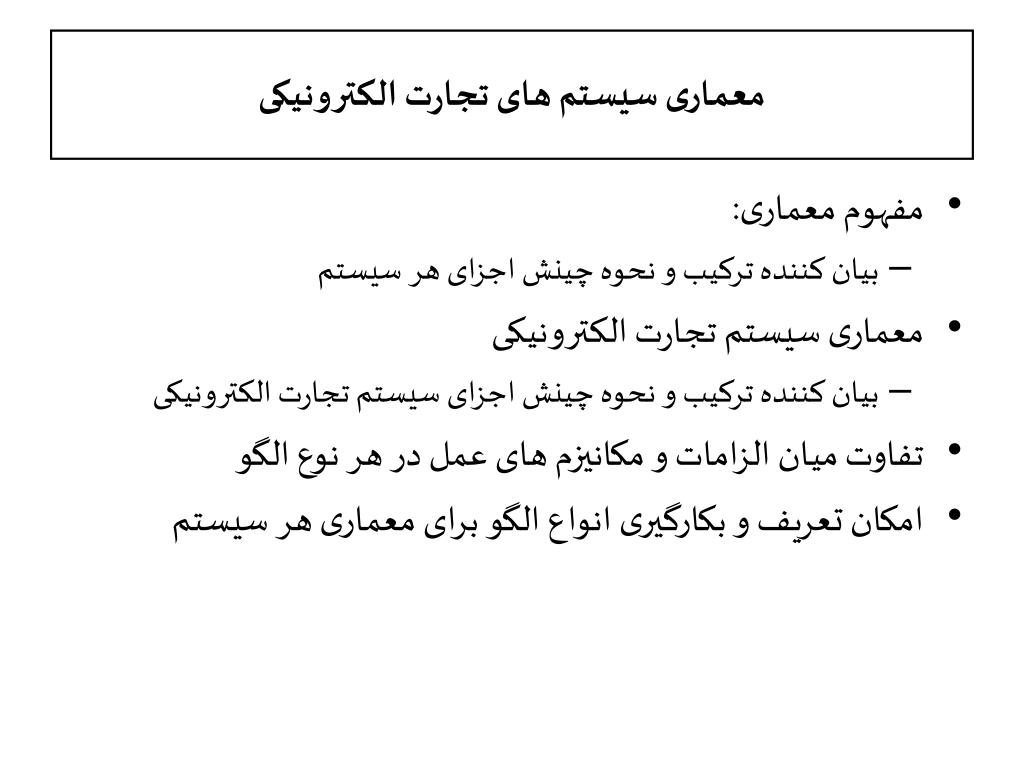

3. معماری سیستم های تجارت الکترونیکی • مفهوم معماری: • بیان کننده ترکیب و نحوه چینش اجزای هر سیستم • معماری سیستم تجارت الکترونیکی • بیان کننده ترکیب و نحوه چینش اجزای سیستم تجارت الکترونیکی • تفاوت میان الزامات و مکانیزم های عمل در هر نوع الگو • امکان تعریف و بکارگیری انواع الگو برای معماری هر سیستم

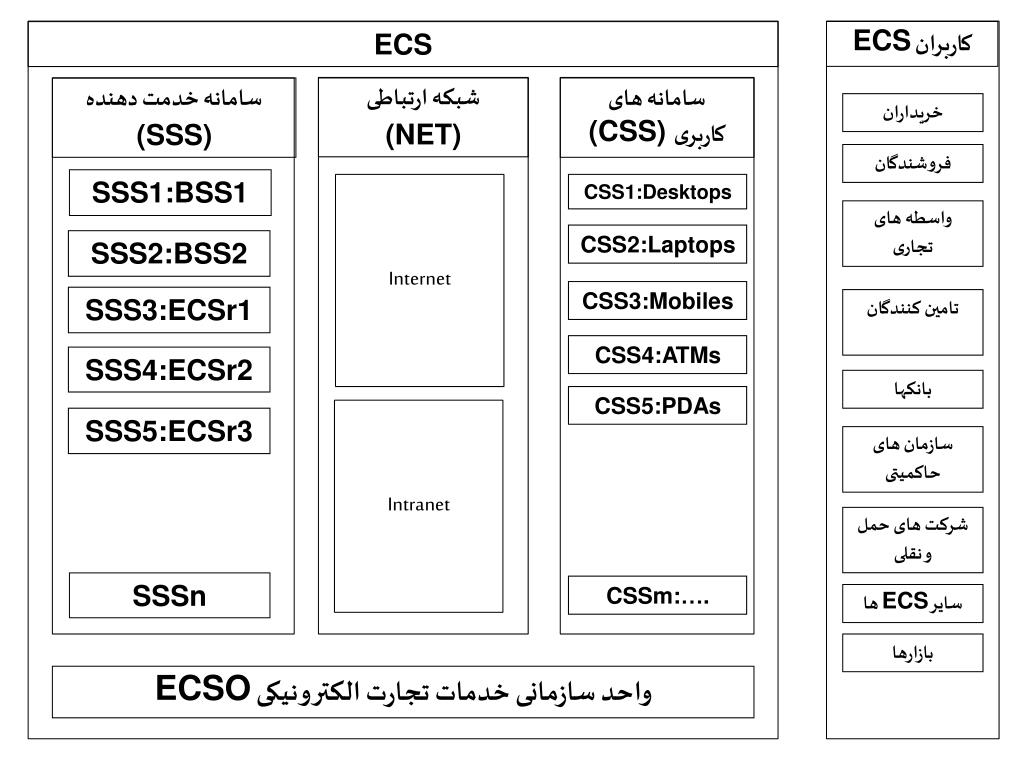

4. کاربران ECS ECS شبکه ارتباطی (NET) سامانه خدمت دهنده (SSS) سامانه های کاربری(CSS) خریداران فروشندگان SSS1:BSS1 Internet CSS1:Desktops واسطه های تجاری CSS2:Laptops SSS2:BSS2 CSS3:Mobiles SSS3:ECSr1 تامین کنندگان CSS4:ATMs SSS4:ECSr2 بانکها CSS5:PDAs Intranet SSS5:ECSr3 سازمان های حاکمیتی شرکت های حمل و نقلی SSSn CSSm:…. سایر ECS ها بازارها واحد سازمانی خدمات تجارت الکترونیکی ECSO

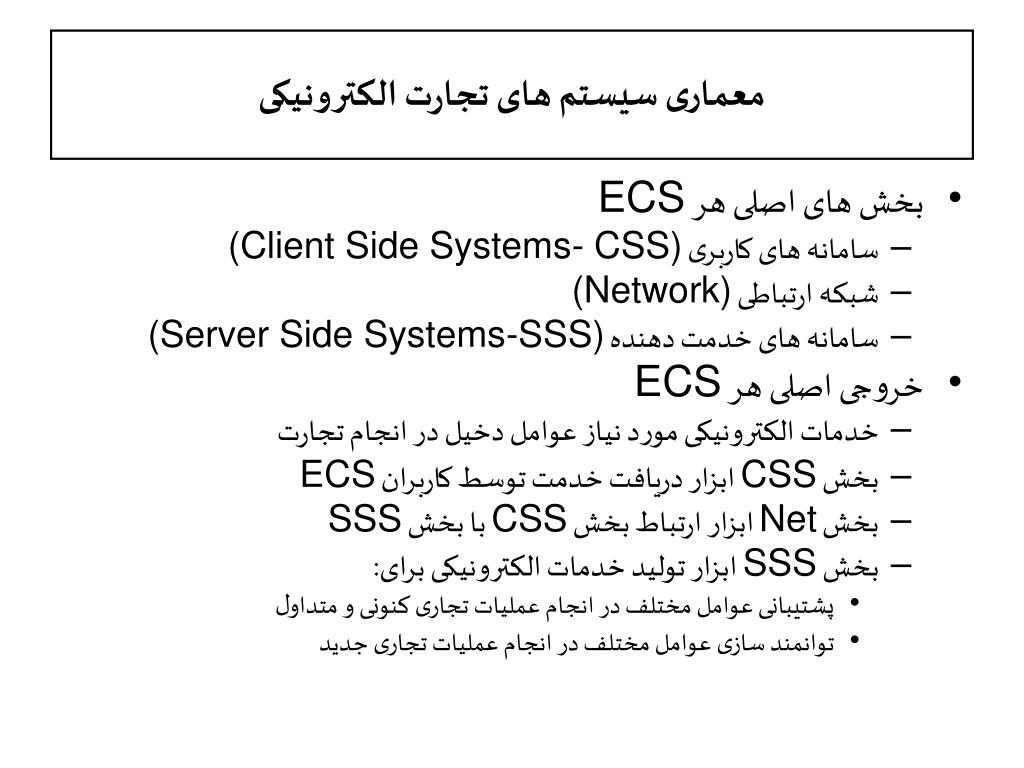

5. معماری سیستم های تجارت الکترونیکی • بخش های اصلی هر ECS • سامانه های کاربری (Client Side Systems- CSS) • شبکه ارتباطی (Network) • سامانه های خدمت دهنده (Server Side Systems-SSS) • خروجی اصلی هر ECS • خدمات الکترونیکی مورد نیاز عوامل دخیل در انجام تجارت • بخش CSSابزار دریافت خدمت توسط کاربران ECS • بخش Net ابزار ارتباط بخش CSS با بخش SSS • بخش SSS ابزار تولید خدمات الکترونیکی برای: • پشتیبانی عوامل مختلف در انجام عملیات تجاری کنونی و متداول • توانمند سازی عوامل مختلف در انجام عملیات تجاری جدید

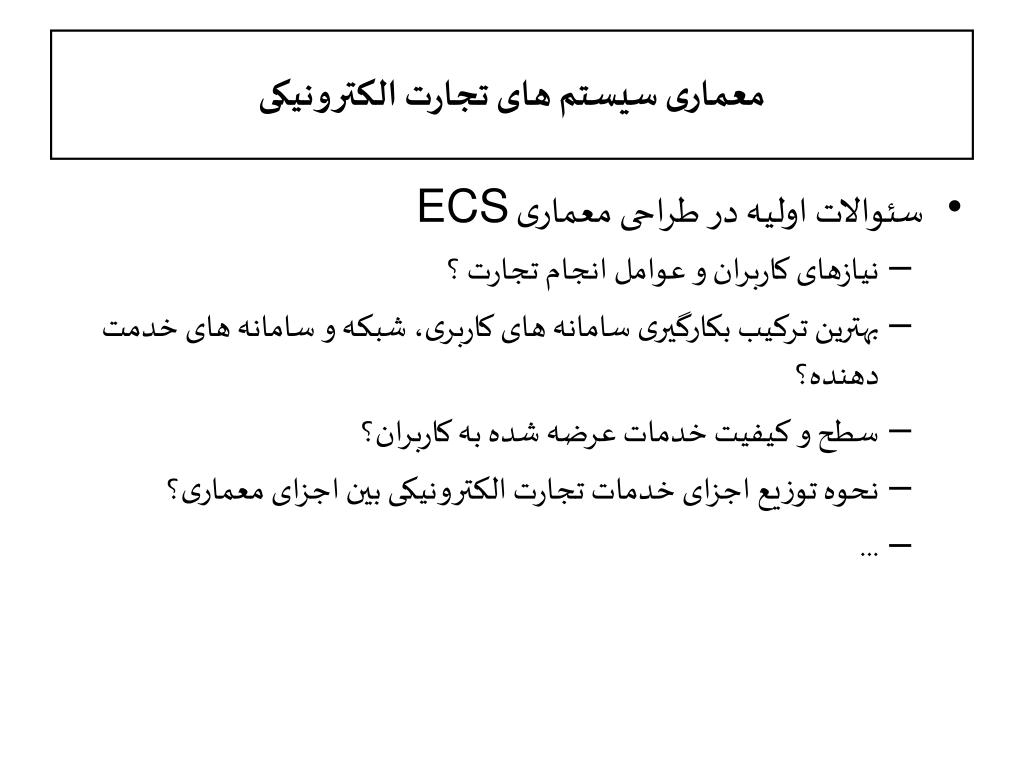

6. معماری سیستم های تجارت الکترونیکی • سئوالات اولیه در طراحی معماری ECS • نیازهای کاربران و عوامل انجام تجارت ؟ • بهترین ترکیب بکارگیری سامانه های کاربری، شبکه و سامانه های خدمت دهنده؟ • سطح و کیفیت خدمات عرضه شده به کاربران؟ • نحوه توزیع اجزای خدمات تجارت الکترونیکی بین اجزای معماری؟ • ...

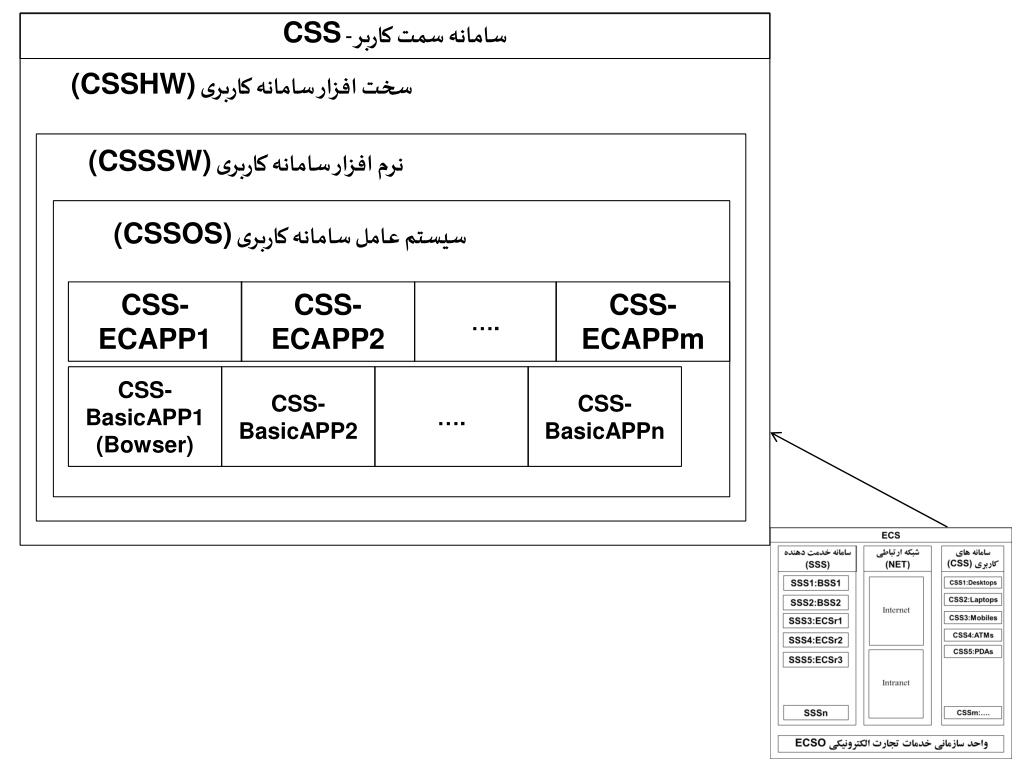

7. سامانه سمت کاربر - CSS سخت افزار سامانه کاربری (CSSHW) نرم افزار سامانه کاربری (CSSSW) سیستم عامل سامانه کاربری (CSSOS) CSS-ECAPP1 CSS-ECAPP2 …. CSS-ECAPPm CSS-BasicAPP1 (Bowser) CSS-BasicAPP2 …. CSS-BasicAPPn

8. معماری سیستم های تجارت الکترونیکی • سئوالات اولیه در بخش ابزارهای کاربری (CSS) • سخت افزارهای متداول در بخش کاربری کدامند؟ • چه نوع سخت افزار کاربری با چه ویژگی هایی، برای کدام نوع کاربر استفاده شود؟ • محدودیت های مختلف در سخت افزارهای بخش کاربری چیست؟ • کدام سیستم عامل برای بخش کاربری استفاده گردد؟ • کدام نرم افزارهای اولیه و عام در بخش کاربری استفاده گردد؟ • چه نرم افزارهای اختصاصی برای تولید بهتر خدمات تجارت الکترونیکی در بخش ابزارهای کاربری تولید و استفاده گردد؟

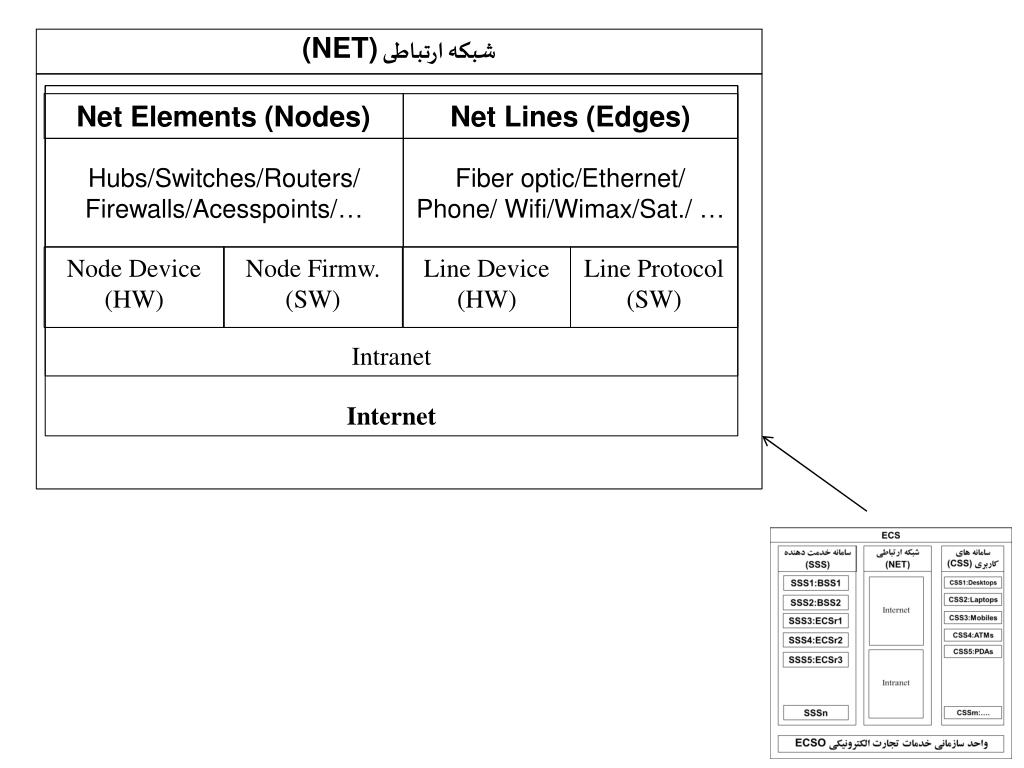

9. شبکه ارتباطی (NET) Intranet Internet Net Elements (Nodes) Net Lines (Edges) Hubs/Switches/Routers/ Firewalls/Acesspoints/… Fiber optic/Ethernet/ Phone/ Wifi/Wimax/Sat./ … Node Device (HW) Node Firmw. (SW) Line Device (HW) Line Protocol (SW)

10. معماری سیستم های تجارت الکترونیکی • سئوالات اولیه در طراحی بخش شبکه ارتباطی (Net) • از شبکه اختصاصی استفاده نماییم یا شبکه عمومی یا ترکیب آنها؟ • برای چه نوع کاربری از چه نوع شبکه ارتباطی با چه ویژگی هایی استفاده شود.؟ • دسترسی و کیفیت بهتر سرویس های تجارت الکترونیکی از طریق چه نوع شبکه با چه ویژگی هایی حاصل می شود؟ • میزان نیاز و استفاده از شبکه اختصاصی و عمومی؟ • سطح سرویس مورد نیاز از شبکه های اختصاصی و عمومی؟ • پیکره بندی تجیهزات و خطوط در شبکه اختصاصی و عمومی؟ • نوع و ویژگی کاربران در شبکه اختصاصی و عمومی؟ • سطح سرویس مورد نیاز هر خدمت تجارت الکترونیکی از شبکه ؟

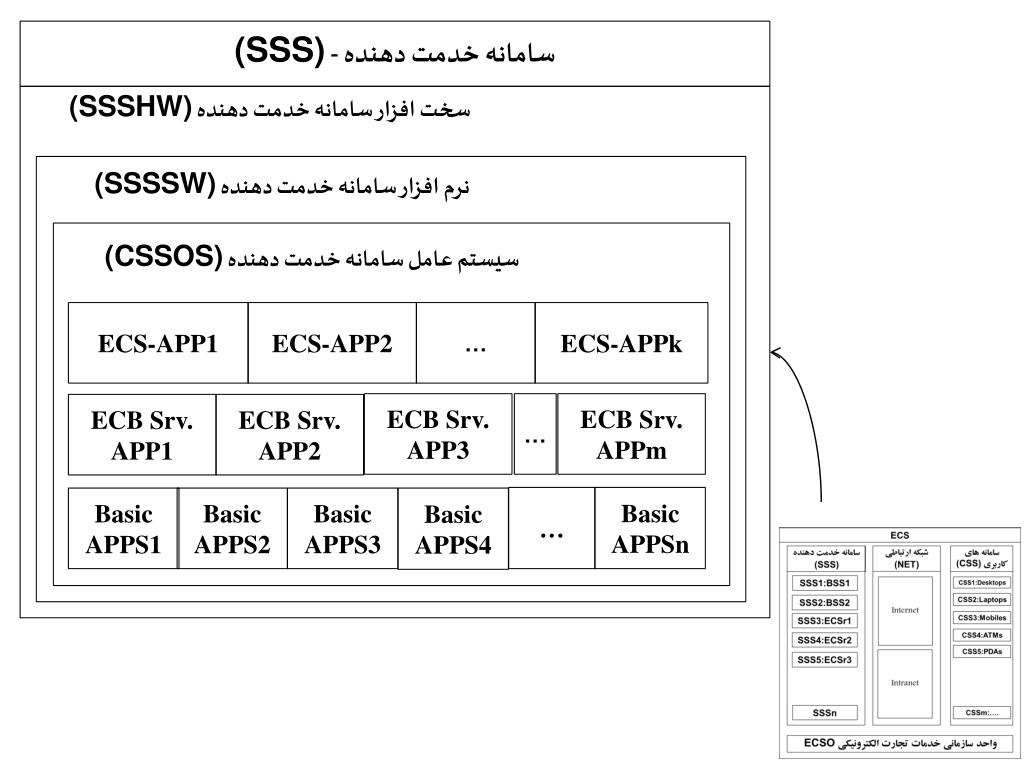

11. سامانه خدمت دهنده - (SSS) سخت افزار سامانه خدمت دهنده (SSSHW) نرم افزار سامانه خدمت دهنده (SSSSW) سیستم عامل سامانه خدمت دهنده (CSSOS) ECS-APP1 ECS-APP2 … ECS-APPk ECB Srv. APP3 … ECB Srv. APPm ECB Srv. APP1 ECB Srv. APP2 … Basic APPSn Basic APPS1 Basic APPS2 Basic APPS3 Basic APPS4

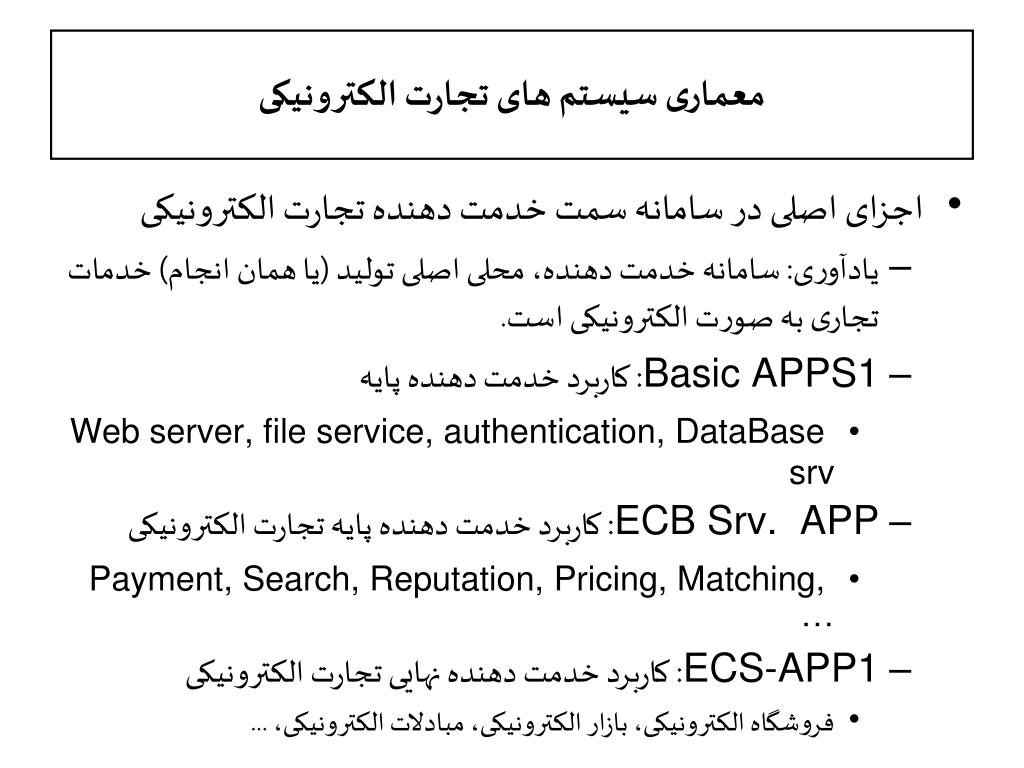

12. معماری سیستم های تجارت الکترونیکی • اجزای اصلی در سامانه سمت خدمت دهنده تجارت الکترونیکی • یادآوری: سامانه خدمت دهنده، محلی اصلی تولید (یا همان انجام) خدمات تجاری به صورت الکترونیکی است. • Basic APPS1: کاربرد خدمت دهنده پایه • Web server, file service, authentication, DataBase srv • ECB Srv. APP: کاربرد خدمت دهنده پایه تجارت الکترونیکی • Payment, Search, Reputation, Pricing, Matching, … • ECS-APP1: کاربرد خدمت دهنده نهایی تجارت الکترونیکی • فروشگاه الکترونیکی، بازار الکترونیکی، مبادلات الکترونیکی، ...

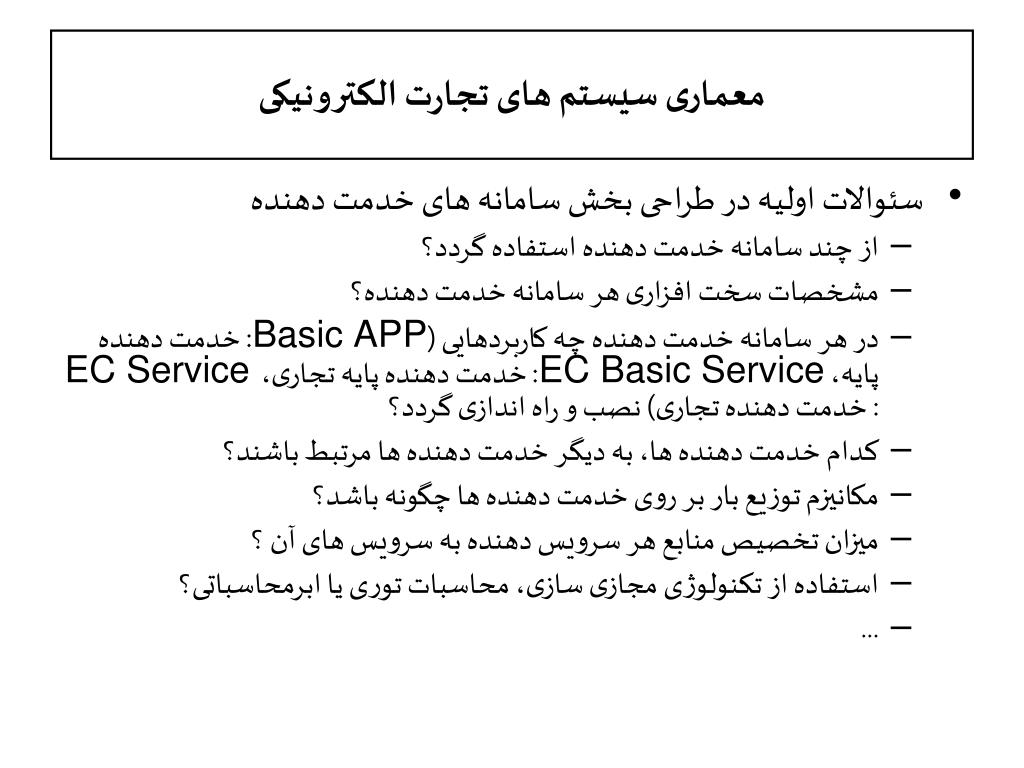

13. معماری سیستم های تجارت الکترونیکی • سئوالات اولیه در طراحی بخش سامانه های خدمت دهنده • از چند سامانه خدمت دهنده استفاده گردد؟ • مشخصات سخت افزاری هر سامانه خدمت دهنده؟ • در هر سامانه خدمت دهنده چه کاربردهایی (Basic APP: خدمت دهنده پایه، EC Basic Service: خدمت دهنده پایه تجاری، EC Service : خدمت دهنده تجاری) نصب و راه اندازی گردد؟ • کدام خدمت دهنده ها، به دیگر خدمت دهنده ها مرتبط باشند؟ • مکانیزم توزیع بار بر روی خدمت دهنده ها چگونه باشد؟ • میزان تخصیص منابع هر سرویس دهنده به سرویس های آن ؟ • استفاده از تکنولوژی مجازی سازی، محاسبات توری یا ابرمحاسباتی؟ • ...

15. معماری سیستم های تجارت الکترونیکی • سئوالات اولیه در طراحی بخش سازمان بهره بردار و مدیر: • عناوین خدمات مورد نیاز برای نگهداری و ارتقای سیستم تجارت الکترونیکی؟ • ترکیب و سازماندهی نیروی انسانی ؟ • فرآیندهای کاری ارائه هر یک از خدمات تعریف شده؟ • نحوه بکارگیری عوامل در فرآیندها ؟ • ...

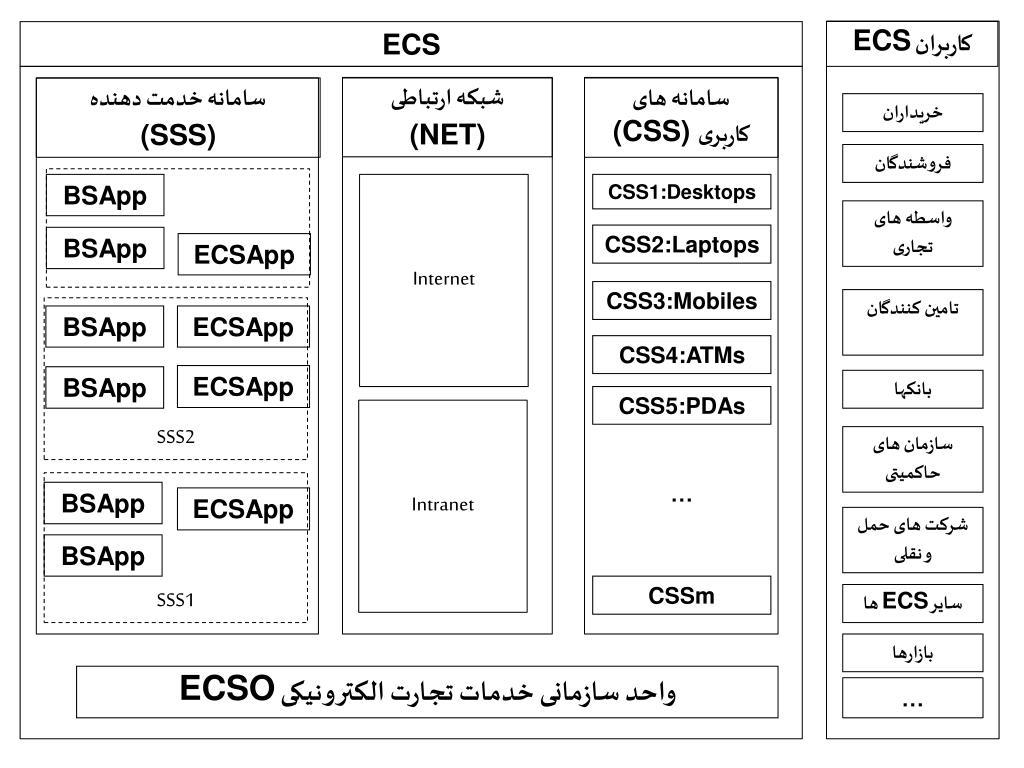

16. کاربران ECS ECS شبکه ارتباطی (NET) سامانه خدمت دهنده (SSS) سامانه های کاربری(CSS) خریداران فروشندگان BSApp Internet CSS1:Desktops واسطه های تجاری CSS2:Laptops BSApp ECSApp CSS3:Mobiles تامین کنندگان SSS2 BSApp ECSApp CSS4:ATMs ECSApp BSApp بانکها CSS5:PDAs Intranet سازمان های حاکمیتی … SSS1 BSApp ECSApp شرکت های حمل و نقلی BSApp CSSm سایر ECS ها بازارها واحد سازمانی خدمات تجارت الکترونیکی ECSO …

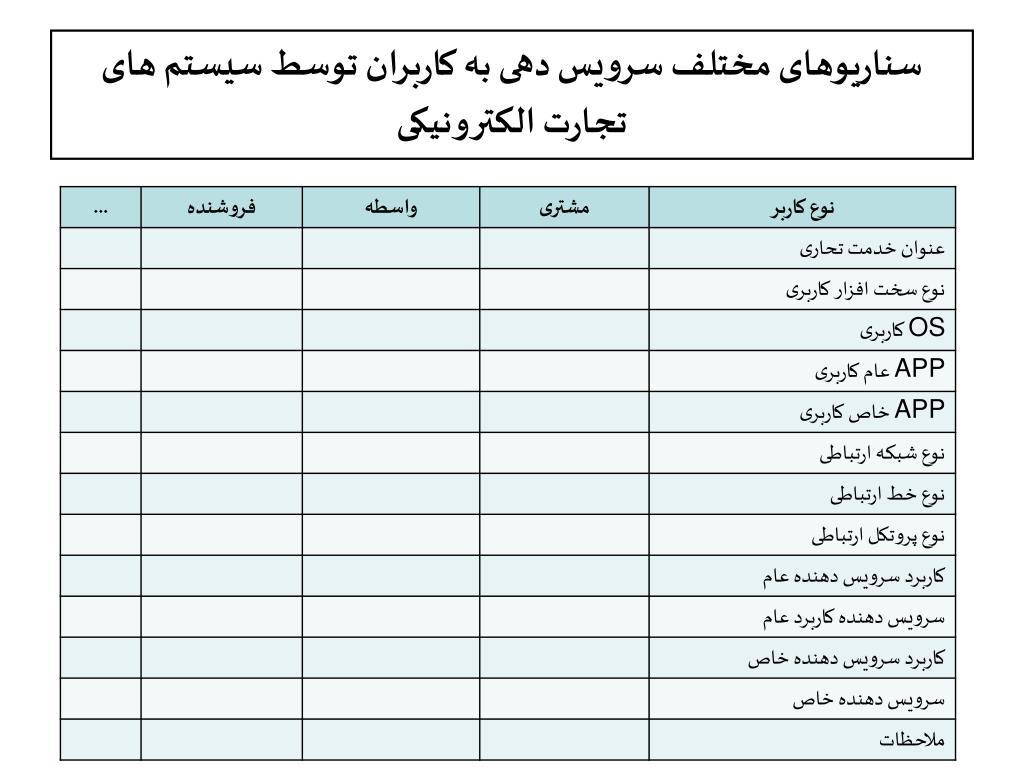

17. سناریوهای مختلف سرویس دهی به کاربران توسط سیستم های تجارت الکترونیکی
