  1. Digitale Audioformate Referent Stephan Lehmann

  2. Wozu das Ganze ? • Speicherung und Archivierung von Audiodaten • Übertragung (ISDN, Internet ) Digitale Audioformate

  3. Was braucht man dafür ? • Eine digitale Repräsentation für die Audio-Daten • Möglichkeiten zur Datenreduktion Digitale Audioformate

  4. Digitalisierung • Abtasten • Quantisieren • Kodieren Digitale Audioformate

  5. Abtastung • Signalstärke wird regelmäßig gemessen Digitale Audioformate

  6. Quantisierung • Umwandlung Spannungswerte > Zahlenwerte Digitale Audioformate

  7. Kodierung • Zahlenwerte werden binär kodiert Digitale Audioformate

  8. Qualität • abhängig von • Anzahl der Quantisierungsstufen • Abtastrate Digitale Audioformate

  9. Platzbedarf • Bitrate/s = Abtastrate/Hz * Bits/Abtastwert • Beispiel Audio-CD • 44,1kHz * 2 * 16bit = 1,4 MBit/s • Speicherbedarf bei 60 min : 635 MB Digitale Audioformate

  10. Datenmengen Digitale Audioformate

  11. Übliche Abtastraten • 8 kHz für Videokonferenz • 32 kHz für Rundfunk • 44,1 kHz für Audio-CD • 48 kHz für DVD Digitale Audioformate

  12. Übliche Quantisierungen • 8-16 Bit PC • 16 Bit Audio-CD • 24 Bit Tonstudio Digitale Audioformate

  13. Realisierung • PCM (Pulse Code Modulation) • Telefonsystem • CD/DVD • digitaler Rundfunk • etc… Digitale Audioformate

  14. Lineares PCM • gleichmäßige Verteilung der Quantisierungsstufen Digitale Audioformate

  15. Kompressionsmöglichkeiten • verlustfrei • Run-Length-Encoding • Pattern Matching • Statistische Verfahren • verlustbehaftet • Redundanz- / Irrelevanzreduktion Digitale Audioformate

  16. Psychoakustik • Informationen, die vom Gehör unter bestimmten Umständen nicht wahrgenommen werden, können weggelassen werden. • begrenzter Frequenzbereich • Maskierung / Verdeckung • frequenzabhängiges Lautstärkeempfinden Digitale Audioformate

  17. Frequenzbereich Digitale Audioformate

  18. Maskierung • 2 Personen unterhalten sich • ein Flugzeug fliegt vorbei • wenn sie sich in der gleichen Lautstärke sprechen würden, könnten sie sich nicht mehr verstehen Digitale Audioformate

  19. Verdeckung • wenn nach einem lauten Ton ein leiser folgt ist er am Anfang schlecht zu hören Digitale Audioformate

  20. Frequenzabhängiges Lautstärkeempfinden • Mit höherer Frequenz erscheinen Töne lauter (bis zu einem best. Punkt) Digitale Audioformate

  21. Weber-Fechnersches Grundgesetz der Psychophysik • Ein Reiz (Rx) muß gegenüber einem Schwellenreiz (Ro) logarithmisch wachsen, wenn er als stärker empfunden werden soll Digitale Audioformate

  22. Anwendung der Psychoakustik bei Dynamischem PCM • leise Geräusche werden vom Mensch differenzierter wahrgenommen als Laute • also müssen leise Werte genauer quantisiert werden als laute Digitale Audioformate

  23. Dynamisches PCM • Logarithmische Verteilung der Quantisierungsstufen Digitale Audioformate

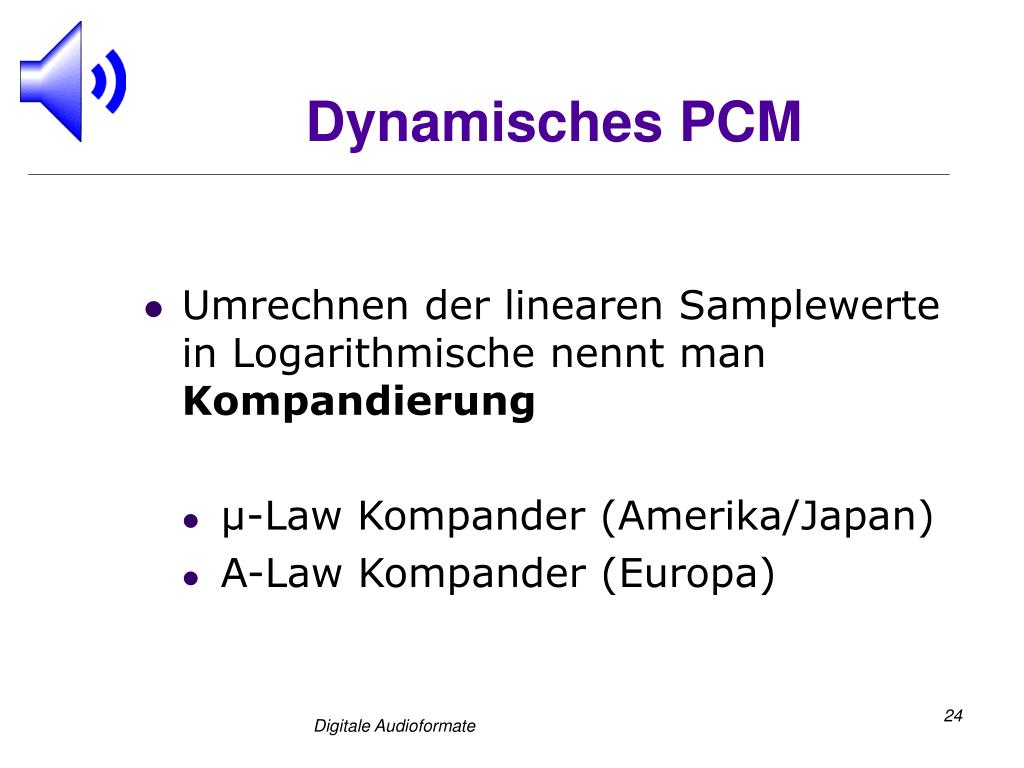

  24. Dynamisches PCM • Umrechnen der linearen Samplewerte in Logarithmische nennt man Kompandierung • µ-Law Kompander (Amerika/Japan) • A-Law Kompander (Europa) Digitale Audioformate

  25. µ-Law Kompander • Sµ=Log(1+255*S)/log(256) • S – Linearer Samplewert • zwischen 0 und 1 • Sµ - Logarithmischer Samplewert Digitale Audioformate

  26. A-Law Kompander • SA = A · S/(1 + ln A) • wenn S ≤ 1/A • SA = (1 + ln (A · S))/(1 + ln A) • wenn 1/A ≤ S ≤ 1 A = 87,6 Digitale Audioformate

  27. Dynamisches PCM • gleiche Datenrate wie lineares PCM, aber bessere Qualität Digitale Audioformate

  28. Differential PCM (DPCM) • Bei hoher Abtastfrequenz sind die Unterschiede zwischen 2 Samples klein • Statt Samplewerten werden deshalb Sampleänderungen erfasst Digitale Audioformate

  29. Differential PCM (DPCM) Digitale Audioformate

  30. Differential PCM (DPCM) • Folge : man benötigt weniger Bits zum Kodieren der Samplewerte • Problem bei schnellen großen Änderungen Digitale Audioformate

  31. Differential PCM (DPCM) • es sollen viele kleine und wenige große Änderungen in möglichst wenig Bits kodiert werden • eine Lösung : Kodierungstabellen Digitale Audioformate

  32. Differential PCM (DPCM) • feste Menge von möglichen Änderungswerten. • zu ungenau ! Digitale Audioformate

  33. Adaptive Differential PCM (ADPCM) • Änderungswerte werden deshalb an die Signalform angepasst • andere Möglichkeit ist die Einführung eines Vorhersagewertes wobei immer die Differenz zwischen diesem und dem echten Wert gespeichert wird Digitale Audioformate

  34. Adaptive Differential PCM (ADPCM) • bei großen Signaländerungen braucht man große Änderungswerte • bei kleinen Signaländerungen braucht man kleine Änderungswerte • Anpassung mittels Faktor (Schrittweite) Digitale Audioformate

  35. Adaptive Differential PCM (ADPCM) • Man betrachtet die vorherigen Samplewerte • Differenzen werden größer -> großer Faktor • Differenzen werden kleiner -> kleiner Faktor Digitale Audioformate

  36. IMA ADPCM • Standard für ADPCM-Dateien • IMA – Interactive Multimedia Association • Kleinere Kompression als MPEG aber sehr schnell Digitale Audioformate

  37. Funktionsweise • IMA ADPCM benutzt 4 Bits je Sample • Nach jedem Sample wird die Schrittweite neu berechnet • Der 4Bit-Wert mal der aktuellen Schrittweite entspricht dem Unterschied zwischen zwei Originalsamples Digitale Audioformate

  38. Berechnung der Schrittweite • Jeder 4Bit-Wert besteht aus Vorzeichenbit und 3 Wertebits • Wertebereich -7 bis +7 zugeordnet folgender Tabelle Digitale Audioformate

  39. Berechnung der Schrittweite • Die Indexänderung bezieht sich auf eine 2. Tabelle in der Schrittweiten gespeichert sind • Ändert sich der 4Bit-Wert wenig, dann ändert sich auch die Schrittweite wenig Digitale Audioformate

  40. Berechnung der Schrittweite Digitale Audioformate

  41. Kodierung / Dekodierung • Kodierung • 4Bit-Wert=Unterschied geteilt durch die aktuelle Schrittweite • Dekodierung • Änderung=4Bit-Wert mal der aktuellen Schrittweite Digitale Audioformate

  42. Beispiel Kodierung • Letzter Samplewert = 12368 • Schrittweite = 1878 • Nächster Samplewert = 10000 • Differenz = -2368 • Gespeichert wird -2368/1878 = -1 • Schrittweitenindex-1 • Nächste Schrittweite = 1707 Digitale Audioformate

  43. Beispiel Dekodierung • Letzter Samplewert = 12368 • Schrittweite = 1878 • Eingelesen wird eine -1 • -1*1878=-1878 • Also Samplewert=12368-1878=10490 • Schrittweitenindex-1 • Nächste Schrittweite = 1707 Digitale Audioformate

  44. Problem ! • Woher bekommt der Decoder • die aktuelle Schrittweite • den aktuellen Samplewert wenn die Audio-Wiedergabe mittendrin starten soll ? Digitale Audioformate

  45. Lösung • Audiostream wird in Pakete aufgeteilt • Am Anfang jeden Paketes steht der letzte Samplewert und die aktuelle Schrittweite Digitale Audioformate

  46. Struktur • Pakete bestehen aus • Kopf (2-8 Bytes) • Sampledaten (n*4 Bit) Digitale Audioformate

  47. Implementierungen • Keine genauere Spezifizierung durch die IMA • -> verschiedene Implementierungen • MS-ADPCM (Microsoft) • AIFF-C / Quicktime (Apple) Digitale Audioformate

  48. Microsoft • Paketkopf (32 Bit) • Startsample (8/16 Bit) • Aktuelle Schrittweite (8 Bit) • 0-Byte • Paketdaten • Unterschieden nach Mono/Stereo Digitale Audioformate

  49. Microsoft • Mono Paket Format • Stereo Paket Format Digitale Audioformate

  50. Apple • Paketkopf (16 Bit) • Startsample (obere 9 Bit) • Aktuelle Schrittweite (7 Bit) • Paketdaten • Immer 64 Samples • Extra Pakete für Rechts/Links Digitale Audioformate
