Flash corrosion :

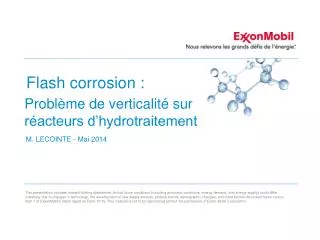

1. Flash corrosion : Problème de verticalité sur réacteurs d’hydrotraitement

2. Introduction Concerne 7 réacteurs de traitementd’huiles blanches mis en service en 1991 (Hauteur env. 15 ml). • R601 A/B/C/D réacteursd’hydrodésulfuration Températuremoyenne : 335°C Température maxi : 350°C Matériauréacteurs 2,25 Cr + weld Overlay et supports R601 : 2,25%Cr • R602 A/B/C réacteursd’hydrogénation Températuremoyenne : 215°C Température maxi : 235°C Matériauréacteurs et supports R602 : 1%Cr

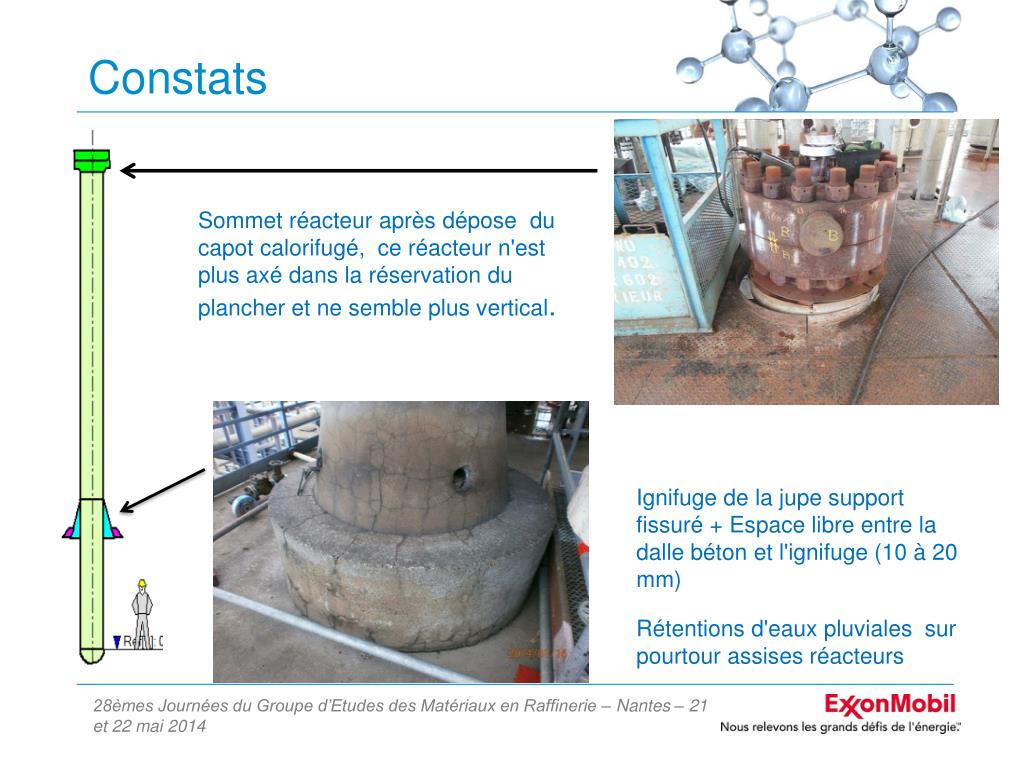

3. Constats Sommetréacteur après dépose du capotcalorifugé, ceréacteurn'est plus axédans la réservation du plancher et ne semble plus vertical. Ignifuge de la jupe support fissuré + Espace libre entre la dalle béton et l'ignifuge (10 à 20 mm) Rétentions d'eaux pluviales sur pourtour assises réacteurs

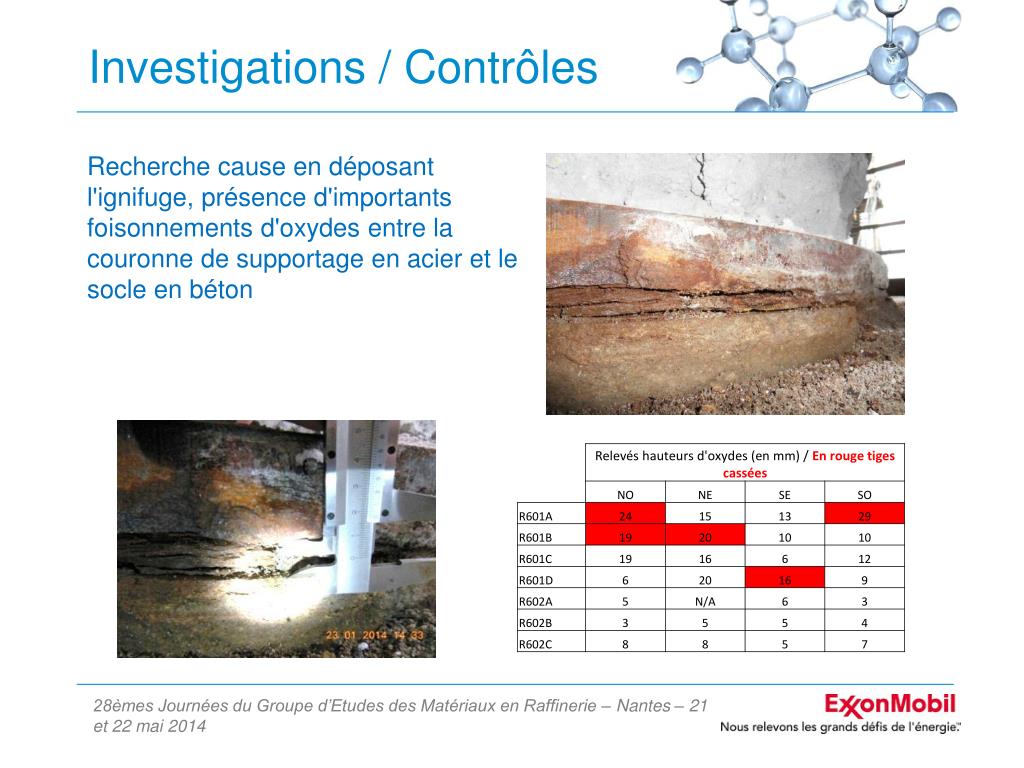

4. Investigations / Contrôles Recherchecause en déposantl'ignifuge, présenced'importantsfoisonnementsd'oxydes entre la couronne de supportage en acier et le socle en béton

5. Investigations / Contrôles Constataprès dépose des ignifugessurl'ensemble des ancrages : Rupture de 5 tigesd'ancrages Des contrôles US de toutes les tigesontpermis de vérifiersid'autrestigesétaientcassées : 1 tigecasséedans zone de corrosion surréacteur R601B.

6. Investigations / Contrôles Sur le réacteur le plus inclinédontl'ignifuge a étécomplètementdéposé, contrôles de la soudure de liaison jupe / réacteur par US défauts (Phased Array): Absence de défaut 335°C Température ambiante Corrosion sous couronne support

7. Travaux réalisés Dégagementignifugesurtous les ancrages, sur les tigesd'ancrage non rompues, coupe de tous les écrous pour relaxation contraintesdans les tigespuis remise en place d'écrousneufs et resserrage . Pour les 5 ancragescassés, création de chaises; percementde la dallebéton pour mise en place de nouvellestigesancrées avec de la résine.

8. Travaux réalisés Réfectionà la suite designifugeages et création d'un solinétancheafind'éloigner les rétentionsd'eaux par rapport aux jupes

9. Contrôles / Suivi en marche Réalisationd'un contrôle de planéité de la dalleafin de localiser les points bas et de créer des écoulements (saignées et percement de la dalle pour évacuation des eauxpluviales . Légende: En bleu points hauts, en rouge points bas Réalisationavant et après remise en service d'un contrôle de verticalité de l'ensemble des réacteurs pour suivi en marche de l'évolution. 10- Réfection à la suite des ignifugeages et création d'un solin étanche afin d'éloigner les rétentions d'eaux par rapport aux jupes

10. REX Stratégieéquipement: Jupe EDD 1c (Corrosion sous ignifuge) non retenu au vu des températures de fonctionnement des réacteurs. Analyse : Les eauxstagnantessur la dalle support des réacteursontprovoquéuneimportante corrosion de la sous-face de la couronnede supportage de la jupe. Le delta de température entre l'intérieur des réacteurs et la face externe de la couronne support génère des gradients thermiques qui favorisent la corrosion de l'extrémité de celle-ci. Enseignements : Lorsdes visites en marche, examiner les piètements des jupes, en cas de "décollements" des ignifuges par rapport aux structures support, demander la dépose de l'ignifugeafin de vérifier la présenceou non de corrosion. Examiner également le sommet des équipements en vue de déterminersiuneinclinaisonestprésente par rapport aux charpenteset aux réservationsdans les planchers.
