Termodinámica

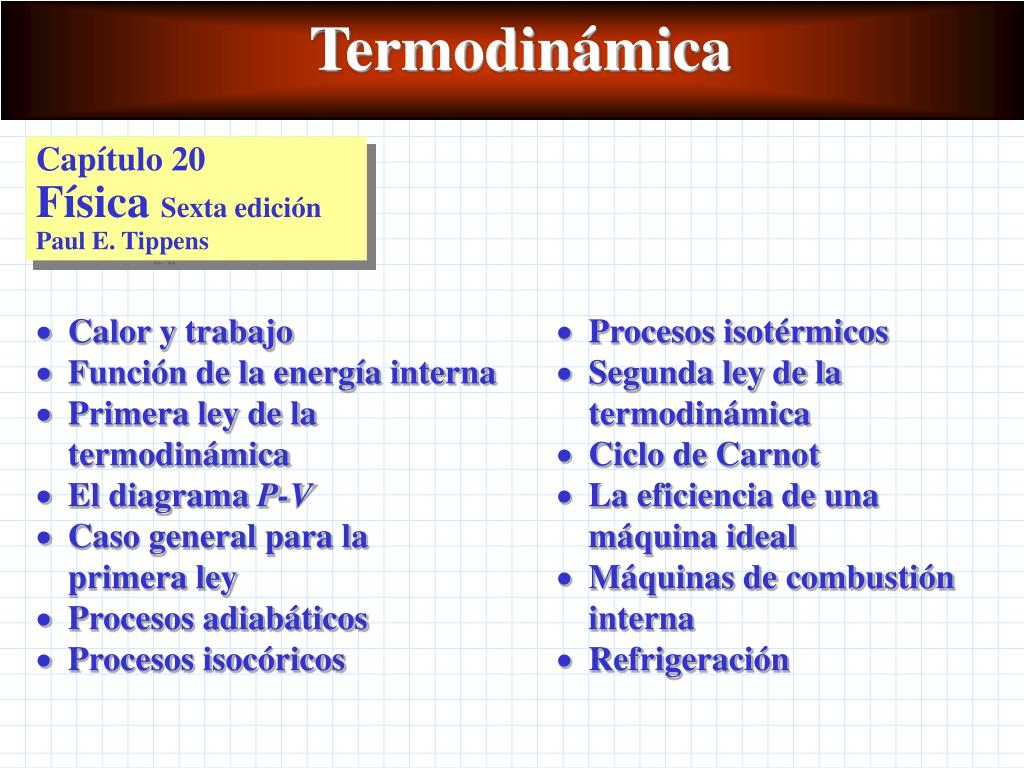

1. Termodinámica Capítulo 20Física Sexta edición Paul E. Tippens • Calor y trabajo • Función de la energía interna • Primera ley de la termodinámica • El diagrama P-V • Caso general para la primera ley • Procesos adiabáticos • Procesos isocóricos • Procesos isotérmicos • Segunda ley de la termodinámica • Ciclo de Carnot • La eficiencia de una máquina ideal • Máquinas de combustión interna • Refrigeración

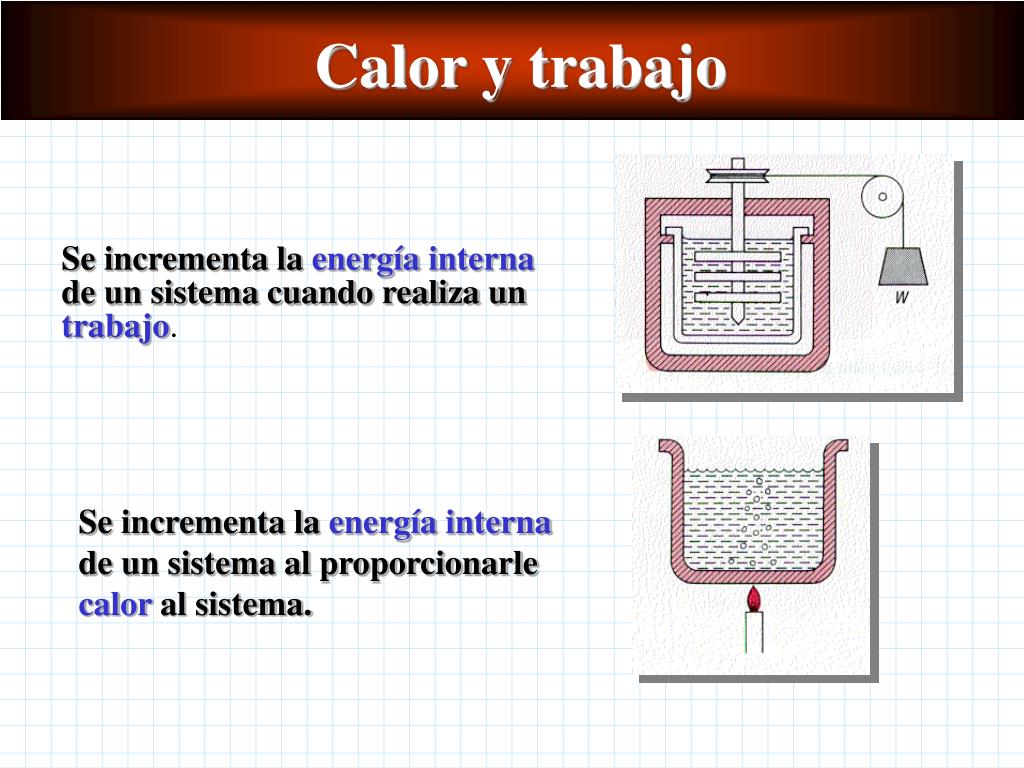

2. Calor y trabajo Se incrementa la energíainterna de un sistema cuando realiza un trabajo. Se incrementa la energíainterna de un sistema al proporcionarle calor al sistema.

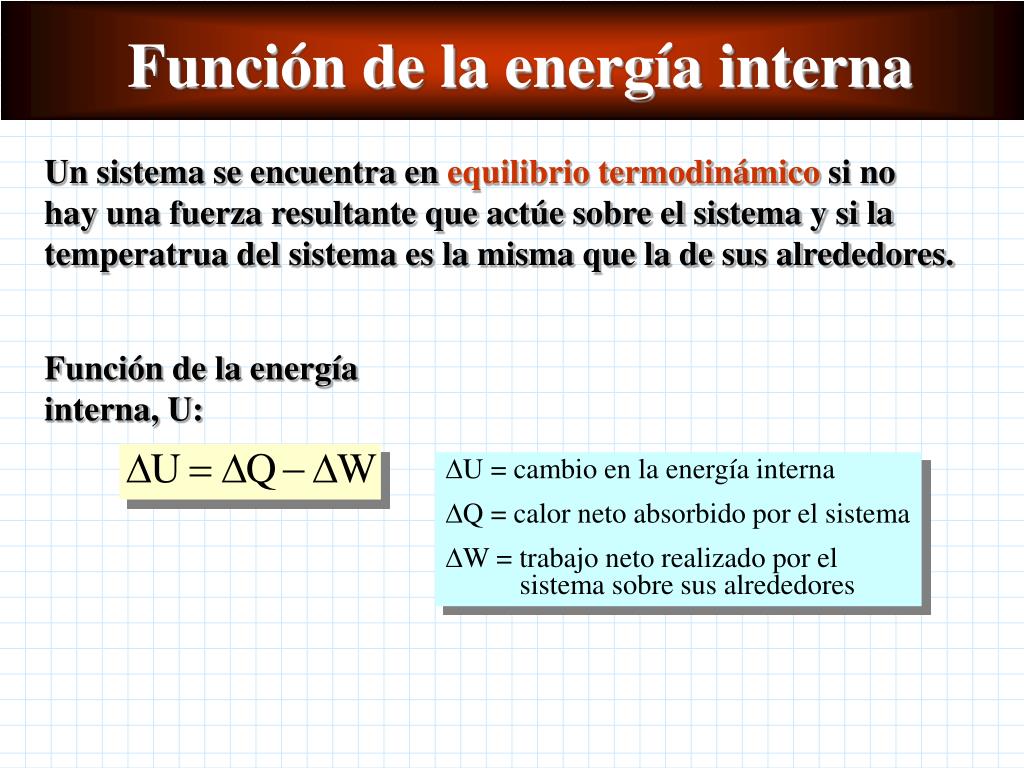

3. Función de la energía interna Un sistema se encuentra en equilibrio termodinámico si no hay una fuerza resultante que actúe sobre el sistema y si la temperatrua del sistema es la misma que la de sus alrededores. Función de la energía interna, U: DU = cambio en la energía interna DQ = calor neto absorbido por el sistema DW = trabajo neto realizado por el sistema sobre sus alrededores

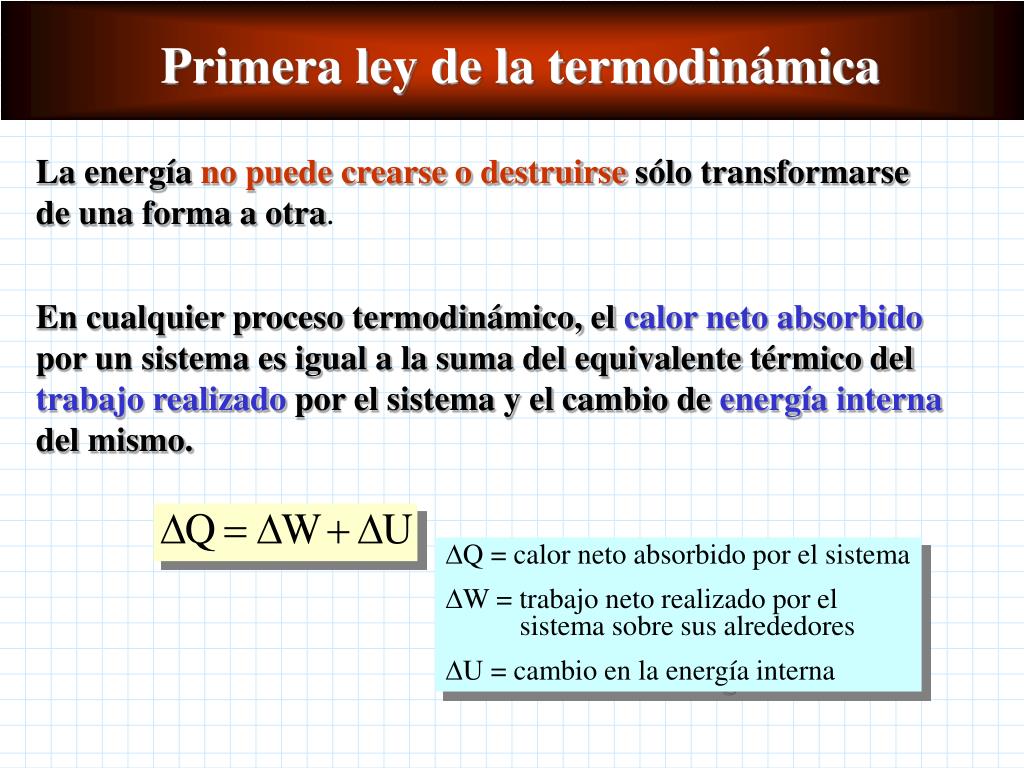

4. Primera ley de la termodinámica La energía no puede crearse o destruirse sólo transformarse de una forma a otra. En cualquier proceso termodinámico, el calor neto absorbido por un sistema es igual a la suma del equivalente térmico del trabajo realizado por el sistema y el cambio de energía interna del mismo. DQ = calor neto absorbido por el sistema DW = trabajo neto realizado por el sistema sobre sus alrededores DU = cambio en la energía interna

5. P P1 P2 Área bajo la curva P-V V V2 V1 Diagrama P-V El diagrama P-V Cuando un proceso termodinámico implica cambios en el volumen y/o en la presión, el trabajo realizado por el sistema es igual al área bajo la curva en un diagrama P-V.

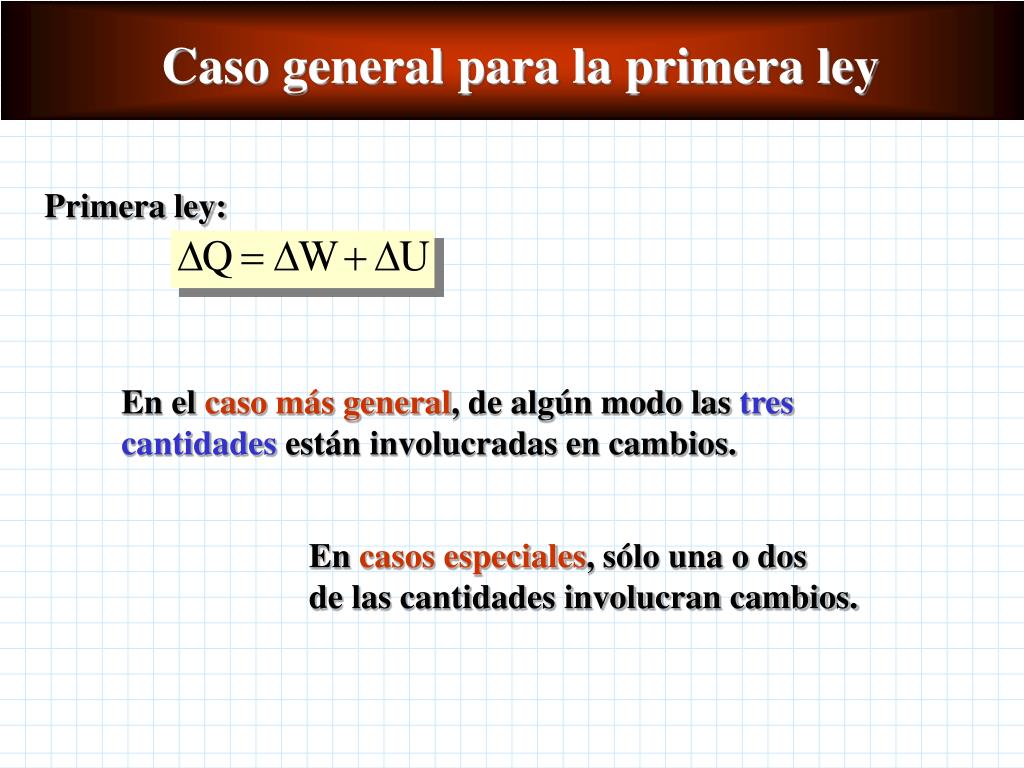

6. Caso general para la primera ley Primera ley: En el caso más general, de algún modo las tres cantidades están involucradas en cambios. En casos especiales, sólo una o dos de las cantidades involucran cambios.

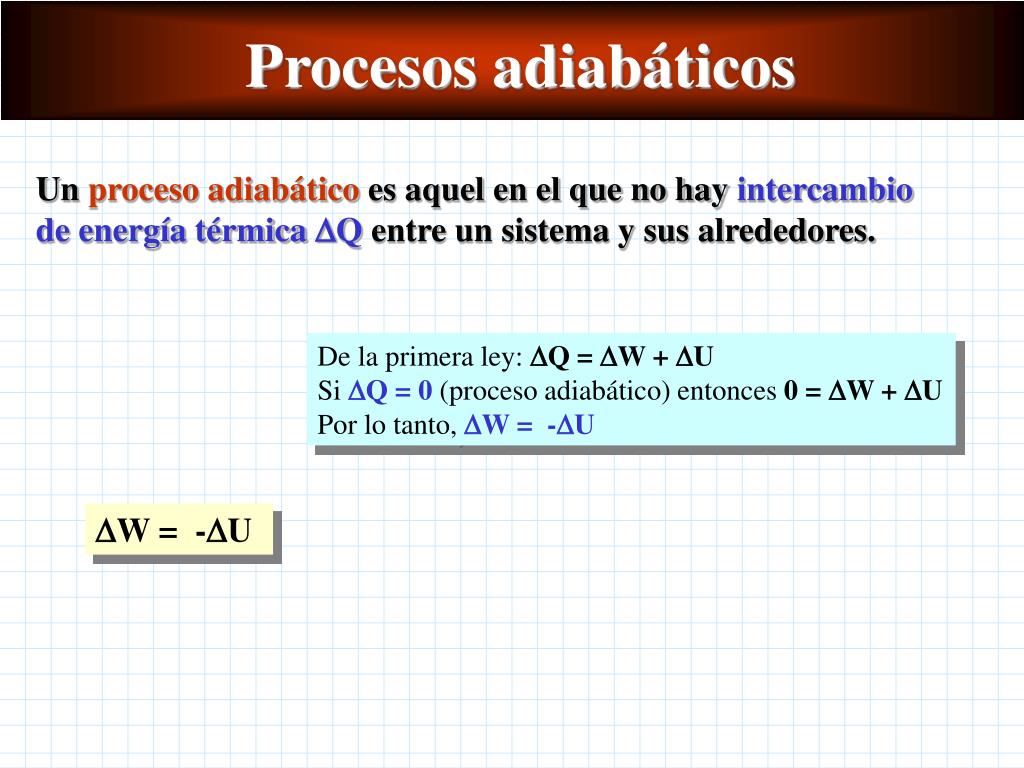

7. Procesos adiabáticos Un proceso adiabático es aquel en el que no hay intercambio de energía térmicaDQ entre un sistema y sus alrededores. De la primera ley: DQ = DW + DUSi DQ = 0 (proceso adiabático) entonces 0 = DW + DUPor lo tanto, DW = -DU DW = -DU

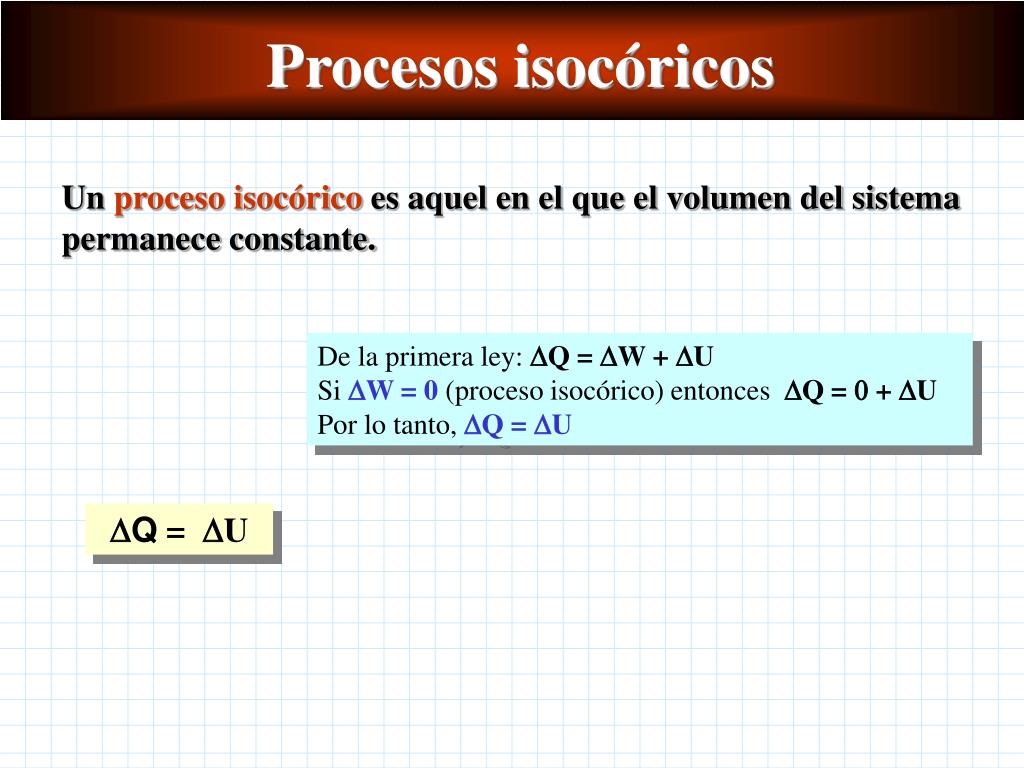

8. Procesos isocóricos Un proceso isocórico es aquel en el que el volumen del sistema permanece constante. De la primera ley: DQ = DW + DUSi DW = 0 (proceso isocórico) entonces DQ = 0 + DUPor lo tanto, DQ = DU DQ = DU

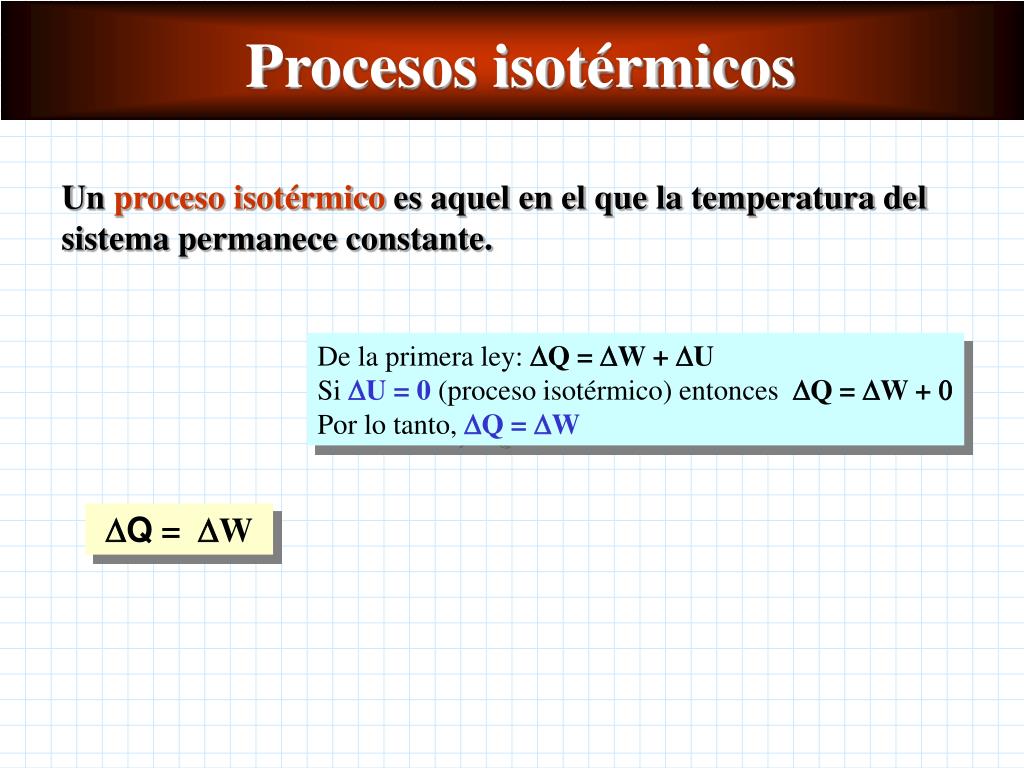

9. Procesos isotérmicos Un proceso isotérmico es aquel en el que la temperatura del sistema permanece constante. De la primera ley: DQ = DW + DUSi DU = 0 (proceso isotérmico) entonces DQ = DW + 0Por lo tanto, DQ = DW DQ = DW

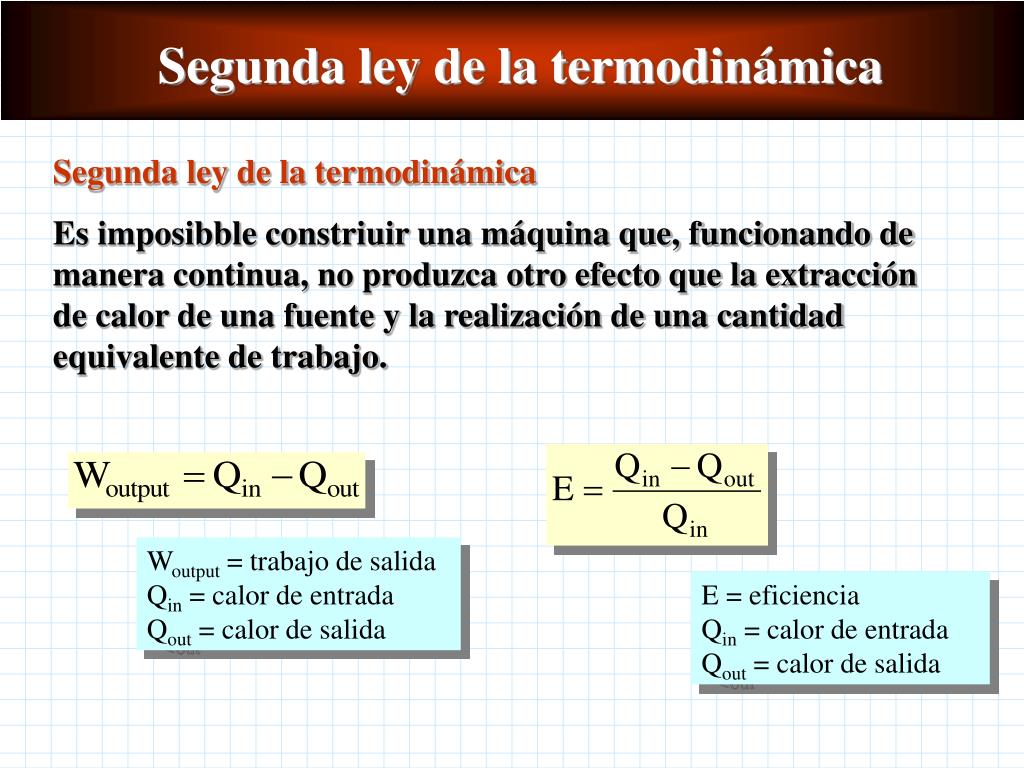

10. Segunda ley de la termodinámica Segunda ley de la termodinámica Es imposibble constriuir una máquina que, funcionando de manera continua, no produzca otro efecto que la extracción de calor de una fuente y la realización de una cantidad equivalente de trabajo. Woutput = trabajo de salidaQin = calor de entradaQout = calor de salida E = eficienciaQin = calor de entradaQout = calor de salida

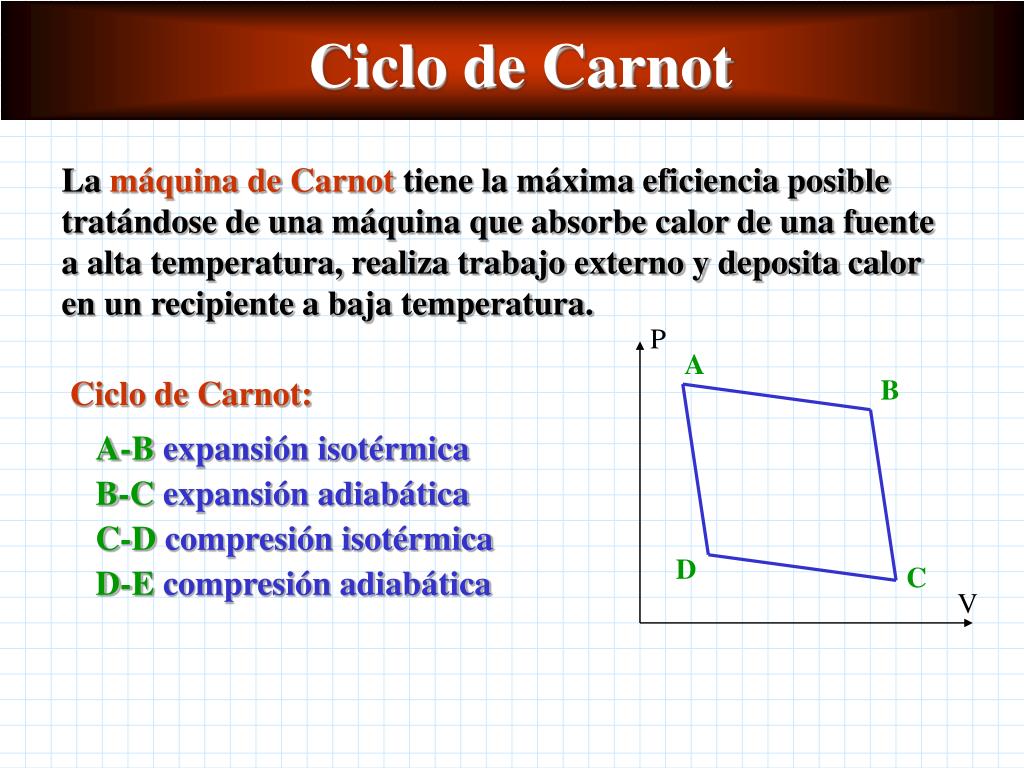

11. P A B D C V Ciclo de Carnot La máquina deCarnot tiene la máxima eficiencia posible tratándose de una máquina que absorbe calor de una fuente a alta temperatura, realiza trabajo externo y deposita calor en un recipiente a baja temperatura. Ciclo de Carnot: A-B expansión isotérmica B-C expansión adiabática C-D compresión isotérmica D-E compresión adiabática

12. La eficiencia de una máquina ideal Una máquina ideal es aquella que tiene la más alta eficiencia posible para los límites de temperatura dentro de los cuales opera. Mientras mayor sea la diferencia de temperatura entre los dos recipientes, mayor será la eficiencia de la máquina.

13. P Carrera de trabajo Carrera de compresión V V2 V1 Máquinas de combustión interna Carrera de admisión Carrera de compresión Carrera de trabajo Carrera de expulsión

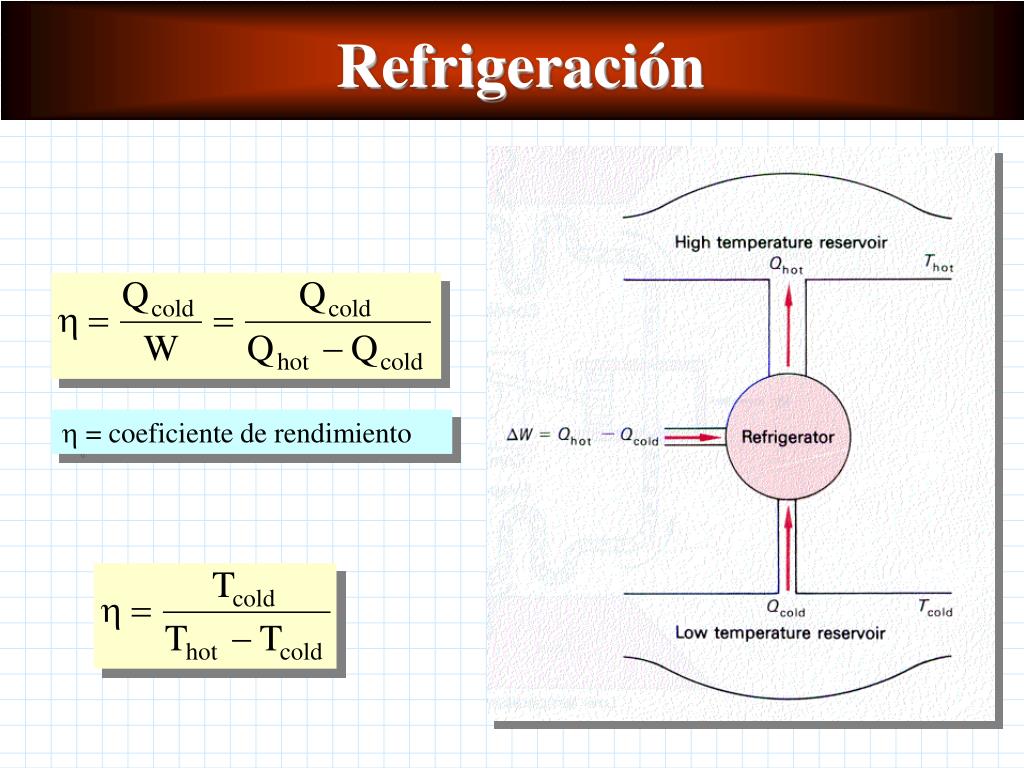

14. Refrigeración h = coeficiente de rendimiento

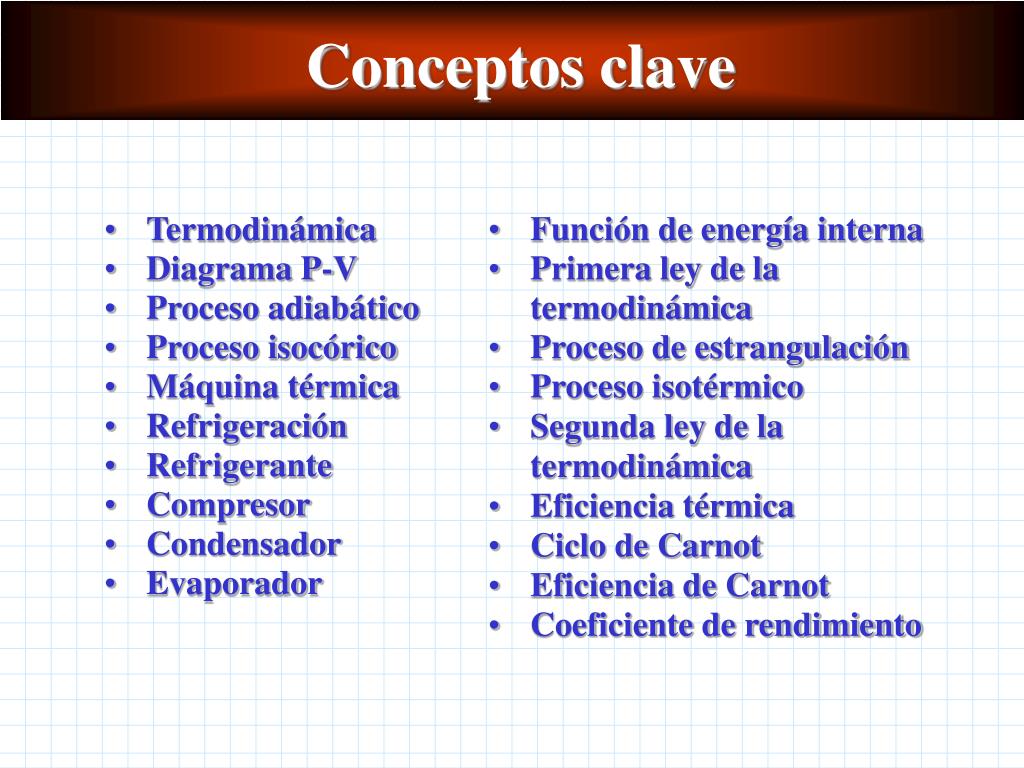

15. Conceptos clave • Termodinámica • Diagrama P-V • Proceso adiabático • Proceso isocórico • Máquina térmica • Refrigeración • Refrigerante • Compresor • Condensador • Evaporador • Función de energía interna • Primera ley de la termodinámica • Proceso de estrangulación • Proceso isotérmico • Segunda ley de la termodinámica • Eficiencia térmica • Ciclo de Carnot • Eficiencia de Carnot • Coeficiente de rendimiento

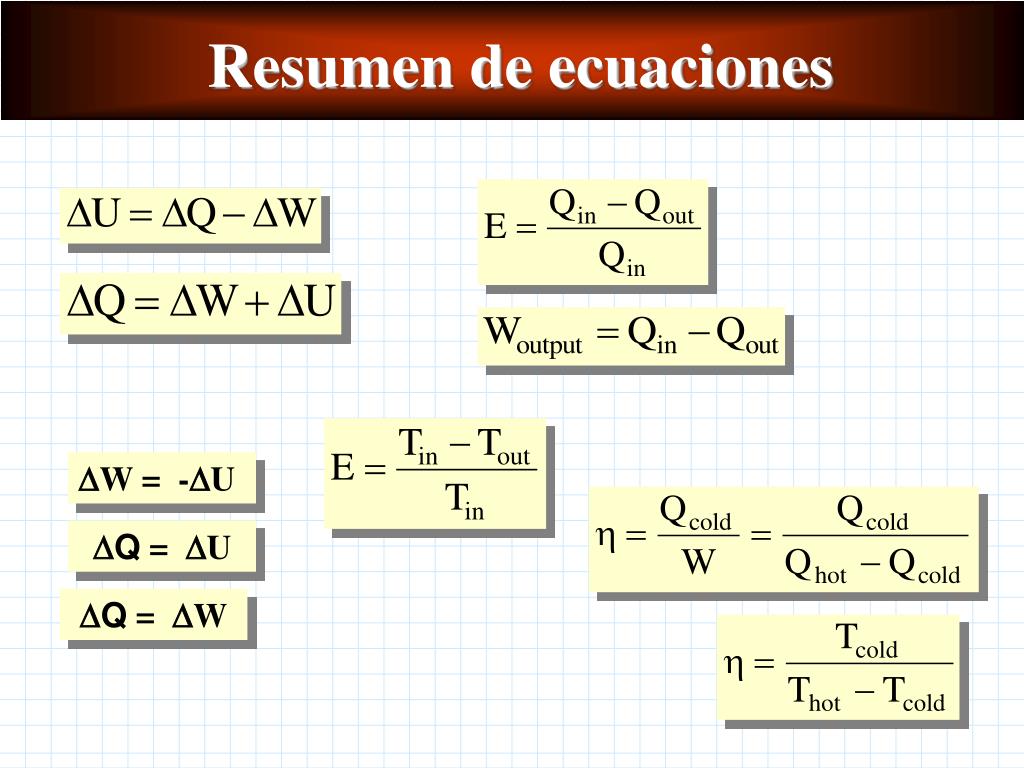

16. Resumen de ecuaciones DW = -DU DQ = DU DQ = DW
