Presentation Transcript


Technische vorstellung text display steuerung modular xv100 im berblick

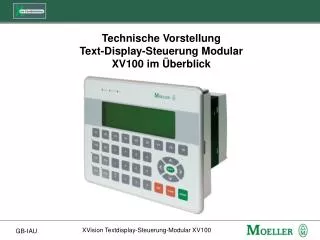

Technische Vorstellung Text-Display-Steuerung ModularXV100 im Überblick


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Komponenten für kleine / mittlere Anwendungen

Steuerung XControl XC100, XC200

Eingabe und Ausgabe mit XI/OC-Modulen

180°

Visualisierung mit XVision Text-Displays

Software XSoft für alle XSystem-Anwendungen


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Eigenschaften

  • Text-Display-Steuerungen (HMI-PLC)für den OEM Maschinen- und Anlagenbau

  • Zentrales Datenmanagement Display <-> Anwenderprogramm

  • Höchste Reaktionsgeschwindigkeit durch direkte CPU-Anschaltung

  • 4 x 20 Zeilen x Zeichen 9 Funktionstasten

  • 8 Zeilen x 40 Zeichen15 Funktionstasten

  • Zeichenhöhe 5 oder 10 mm

  • LC-Display monochromKontraststeuerung 0-100%

  • Große Tasten (13x15mm) erlauben komfortable Bedienung

  • Funktionstasten mit beschriftbaren Einschubstreifen

  • Schutzart , frontseitig IP65


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

  • Modularer Aufbau ermöglicht Kosten- und Applikationsoptimierte Hardwarekonfiguration

    • XC-100 „high Performance low Price“-8DI, 6DO,4 Interrupteingänge, - CANopen Schnittstelle, - 128/128kByte Programm/Daten- 0,5 ms/1000 Anweisungen

    • XC-200 „IT-Funktionalitäten on Board“- 8DI, 6DO, 2 Interrupteingänge, - 2 Zähler, 1 Inkrementaleingang, - Ethernet und CANopen Schnittstelle, - Web-Server (XC200-XV)- 512/ 512kByte Programm/Daten- 0,05ms/1000 Anweisungen

    • 3 Steckplätze für XI/OC E/A-Module- Digital Input/ Output 8- 32 DI/DO- Analog Input/ Output 4-20mA, 0...10V, +-10V- Zähler bis 400kHz + 2 AO 0...10V- Kommunikation Profibus DP-Master/ Slave RS232, 422, 485

Eigenschaften

XC-100

XC-200

XI/OC


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Komponenten der Text-Display-Steuerung

+

+

=

+

+

XI/OCE/A-Modul

Batterie

XV100-K42oderXV100-K84

Anschluß-Klemmenblock

XC100-XVoderXC200-XV

Für die Text-Display-Steuerung XV100 sind die dargestellten Teile separat zu bestellen. Zur Programmierung benötigen Sie weiterhin das Programmierkabel und die XSoft.


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Abmessungen der Text-Display-Steuerung

150 mm

212 mm

198 mm

156 mm

142 mm


Preis bersicht

Industrieautomation

Preisübersicht

XC-100

XC-200

64kByte128kByte300 € 350 €

Euro

256kByte512kByte720 €820 €

XV-100-K42

550

600

970

1070

250 €

XV-100-K84

1220

800

850

1320

500 €


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Programmiersoftware XSoft-Professional*

- Alle Sprachen nach IEC 61131 sowie CFC

  • Strukturierte Programmierung durch

    Bibliotheken, Funktionsbausteine, Tasks etc.

Programmierung

- Feldbusübergreifend auf einer Oberfläche

- Online-Zustandsanzeige

- Einheitlich für lokale und dezentrale E/A

Konfiguration

Test/Inbetriebnahme

- Forcen, Breakpoints, Einzelzyklus

  • Online-Änderung von Programmen/Variablen

  • Graphische Simulation

  • Tracer zum Aufzeichnen von Daten

Visualisierung

- Graphische Simulation – auch offline

  • Bedienhilfe für Teilinbetriebnahmen

  • Diagnose

* Basierend auf CoDeSys von 3S


Technische vorstellung text display steuerung modular xv100 im berblick

Funktionstasten sind

Hardware- Eingänge

Panel-LEDs sind

Hardware- Ausgänge

Industrieautomation

Konfiguration


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Programmierung

Instanz des Funktions- bausteins deklarieren

Variablendeklaration

IEC-Programm

Aufruf der Instanz im Programm

Ggf. Einbindung der Hardwareeingänge


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Funktionsbausteine der Visualisierungs-Bibliothek

Zeile löschen

Display löschen

Display einschalten

Displaytyp abfragen

Werteingabe

Hintergrundbeleuchtung

Kontrast

Cursorposition

Bargraph

Datum schreiben

Tag schreiben

Zeile schreiben

Bis 7 Strings schreiben

Bis 7 Werte schreiben

String schreiben

Zeit schreiben

Wert schreiben


Hantierungsbausteine

Industrieautomation

Hantierungsbausteine

Seiten-

umschaltung

Ermöglicht eine einfache Seitenumschaltung

Eine Seite = 4 bzw. 8 Zeilen (je nach Display)

Zusätzlich können Alarmmeldungen eingeblendet werden

Wertanzeige

Werteingabe

Darstellung und Editieren von 8 Integer- Variablen pro Seite

Automatische Aktualisierung der angezeigten Werte

Alarm-

verarbeitung

Verwaltung von Alarmen

Anzeige von Alarm- und Historyeinträgen


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Text- und Fonteditor öffnen

Bis zu 4 Fonts pro Programm-Download


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Fonteditor

... oder Laden vorgefertigter Fonts

Manuelle Font-Erstellung ...


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Texteditor

Einbindung im

Steuerungs-Programm

LD 2

ST Textspalte

...

LD 1

ST Textzeile

WriteText

Active

Strobe

Row

Column

Textspalte

Textzeile

Datei in Excel-Format


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

Zusammenfassung

XControl XC100

Steuerung im Kompaktformat mit integrierten E/A

CANopen on board: Kostengünstige Feldbusanschaltung

XI/OC

EinheitlichesE/A-System für die gesamte XControl-Steuerungspalette

XSoft

Modul sowie Klemmenblock auswechselbar ohne Lösen der Verdrahtung

Leistungsstarkes Tool für das gesamte XSystem und alle Automatisierungsaufgaben

Große Modulauswahl


Technische vorstellung text display steuerung modular xv100 im berblick

Industrieautomation

USP‘s im Überblick

XControl XC100/200

Steuerung im Kompaktformat mit integrierten E/A

CANopen on board: Kostengünstige Feldbusanschaltung

Übersichtliche Tastenanordnung

XI/OC

Robuste, auf Wunsch kundenspezifische Panel-Front

EinheitlichesE/A-System für die gesamte XControl-Steuerungspalette

XVision Text-Display

Modul sowie Klemmenblock auswechselbar ohne Lösen der Verdrahtung

Leistungsstarkes Tool für das gesamte XSystem und alle Automatisierungsaufgaben

XSoft

Große Modulauswahl

Komfortable Displayprogrammierung
