Presentation Transcript


Annex m

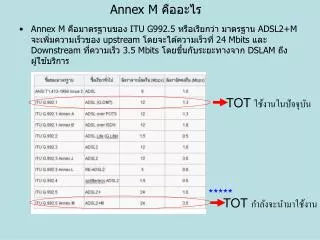

Annex M คืออะไร

  • Annex M คือมาตรฐานของ ITU G992.5 หรือเรียกว่า มาตรฐาน ADSL2+M จะเพิ่มความเร็วของ upstream โดยจะได้ความเร็วที่ 24 Mbits และ Downstream ที่ความเร็ว 3.5 Mbits โดยขึ้นกับระยะทางจาก DSLAM ถึง ผู้ใช้บริการ

TOT ใช้งานในปัจจุบัน

*****

TOT กำลังจะนำมาใช้งาน


Annex m

ADSL/ADSL2/ADSL2+

Pots upstream downstream

3.4 khz. 26 khz. 140 khz. 1.1 Mhz.

ADSL

Pots upstream downstream

ADSL 2 Plus ANNEX A

3.4 khz. 26 khz. 140 khz. 2.2 Mhz.

Pots upstream downstream

ADSL 2 Plus ANNEX M

3.4 khz. 26 khz. 280 khz. 2.2 Mhz.


Annex m

Package ADSL ที่เปิดให้บริการ


Annex m

Router/Modem ที่ใช้ทดสอบ

SpeedTouch V536ใช้ Firmware 7.4.4.70

GMesh GM-301ให้ Enabled Annex M


Annex m

อุปกรณ์ที่ใช้ทดสอบ Annex M

  • Dslam ที่ใช้ทดสอบ

  • - Mini Dslam Forth Cab#8 ระยะทาง ประมาณ 800 เมตร

  • - Dslam Ericsson ระยะทางประมาณ 2 กิโลเมตร

  • - Dslam Forth 160 K ระยะทางประมาณ 1 กิโลเมตร

  • ROUTER/MODEM ที่ใช้ทดสอบ

  • - SpeedTouch V536 FW. 7.4.4.70

  • - GMesh GM-301 FW. 3.10L.02

  • เงื่อนไขในการทดสอบ

  • - กำหนด Port Dslam เป็น Annex M

  • - กำหนด Config ของ CPE เป็น Annex A และ Annex M

  • ความเร็วที่ใช้ทดสอบ

  • - 1.024/1.024 Mbps. *****

  • - 2.048/1.024 Mbps.


Annex m

รายงานผลการทดสอบ Annex M

  • Dslam Forth 160 K ระยะทางประมาณ 1 กิโลเมตร

  • Set Router/Modem เป็น Annex A- Speed 2.024/1.024 Mbps.

ค่า Default ของ Port เป็น ADSL/ADSL2/ADSL2+

สัดส่วนระหว่างสัญญาณต่อสัญญาณรบกวน (SNR)

ความแรงของสัญญาณที่ส่งต่อความแรงของสัญญาณที่ได้รับ (Attenuation)

Dslam ติดต่อกับ CPE ด้วยมาตรฐาน ADSL (gDmt)


Annex m

รายงานผลการทดสอบ Annex M

  • Dslam Forth 160 K ระยะทางประมาณ 1 กิโลเมตร

  • Set Router/Modem เป็น Annex M- Speed 2.024/1.024 Mbps.

Set Port เป็น ADSL2+, Annex M

สัดส่วนระหว่างสัญญาณต่อสัญญาณรบกวน (SNR)

ความแรงของสัญญาณที่ส่งต่อความแรงของสัญญาณที่ได้รับ (Attenuation)

Dslam ติดต่อกับ CPE ด้วยมาตรฐาน ADSL2+


Annex m

รายงานผลการทดสอบ Annex M

  • MINI Dslam Forth (FW. F.2.XXX.XXX) ระยะทางประมาณ 800 เมตร

  • Set Router/Modemเป็น Annex A- Speed 2.024/1.024 Mbps.

ค่า Default ของ Port เป็น ADSL , Annex A

สัดส่วนระหว่างสัญญาณต่อสัญญาณรบกวน (SNR)

ความแรงของสัญญาณที่ส่งต่อความแรงของสัญญาณที่ได้รับ (Attenuation)

Dslam ติดต่อกับ CPE ด้วยมาตรฐาน ADSL (gDmt)


Annex m

รายงานผลการทดสอบ Annex M

  • MINI Dslam Forth (FW. F.2.XXX.XXX)ระยะทางประมาณ 800 เมตร

  • Set Router/Modemเป็น Annex M- Speed 2.024/1.024 Mbps.

Set Port เป็น ADSL2+ , Annex M

สัดส่วนระหว่างสัญญาณต่อสัญญาณรบกวน (SNR)

ความแรงของสัญญาณที่ส่งต่อความแรงของสัญญาณที่ได้รับ (Attenuation)

Dslam ติดต่อกับ CPE ด้วยมาตรฐาน ADSL2+


Annex m

รายงานผลการทดสอบ Annex M

  • Dslam Ericsson (EDA AXH2530)ระยะทางประมาณ 2 กิโลเมตร

  • Set Router/Modemเป็น Annex A- Speed 2.024/1.024 Mbps.

ค่า Default ของ Port เป็น ADSL

Dslam ติดต่อกับ CPE ด้วยมาตรฐาน ADSL, Annex A

สัดส่วนระหว่างสัญญาณต่อสัญญาณรบกวน (SNR)

ความแรงของสัญญาณที่ส่งต่อความแรงของสัญญาณที่ได้รับ (Attenuation)


Annex m

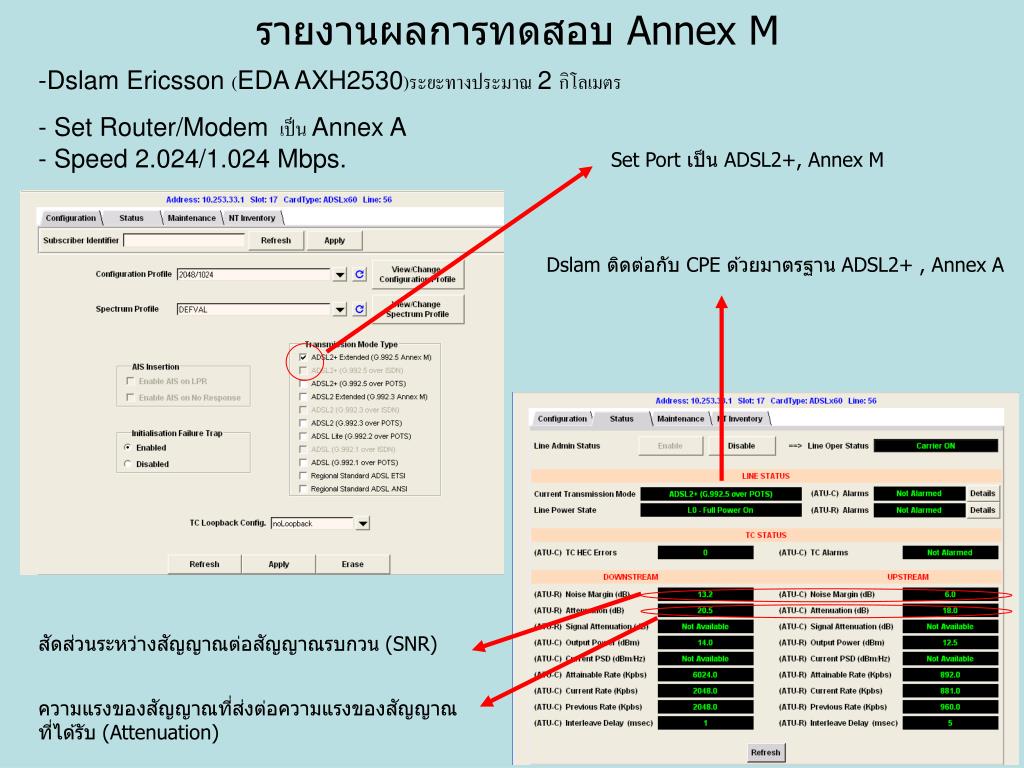

รายงานผลการทดสอบ Annex M

  • Dslam Ericsson (EDA AXH2530)ระยะทางประมาณ 2 กิโลเมตร

  • Set Router/Modemเป็น Annex A - Speed 2.024/1.024 Mbps.

SetPort เป็น ADSL2+, Annex M

Dslam ติดต่อกับ CPE ด้วยมาตรฐาน ADSL2+ , Annex A

สัดส่วนระหว่างสัญญาณต่อสัญญาณรบกวน (SNR)

ความแรงของสัญญาณที่ส่งต่อความแรงของสัญญาณที่ได้รับ (Attenuation)


Annex m

รายงานผลการทดสอบ Annex M

  • Dslam Ericsson (EDA AXH2530)ระยะทางประมาณ 2 กิโลเมตร

  • Set Router/Modemเป็น Annex M- Speed 2.024/1.024 Mbps.

SetPort เป็น ADSL2+, Annex M

Dslam ติดต่อกับ CPE ด้วยมาตรฐาน ADSL2+ , Annex M

สัดส่วนระหว่างสัญญาณต่อสัญญาณรบกวน (SNR)

ความแรงของสัญญาณที่ส่งต่อความแรงของสัญญาณที่ได้รับ (Attenuation)


Annex m

Test Speed

- Speed 2.048/512 Mbps. , Mode ADSL (gDmt)

- Speed 2.048/1.024 Mbps. , Mode ADSL2+ (Annex M)
