Presentation Transcript
argonionen laser

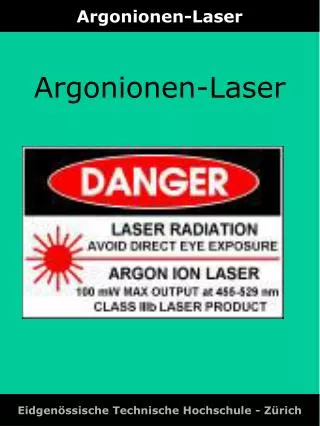

Argonionen-Laser

Argonionen-Laser

Eidgenössische Technische Hochschule - Zürich

argonionen laser bersicht
Argonionen-Laser: Übersicht

Übersicht

1. Erfindung

2. Aufbau

3. Spektrallinien

4. Laser Daten

5. Anwendungen

6. Andere Ionlasers

Eidgenössische Technische Hochschule - Zürich

argonionen laser bersicht1
Argonionen-Laser: Übersicht

Übersicht

1. Erfindung

2. Aufbau

3. Spektrallinien

4. Laser Daten

5. Anwendungen

6. Andere Ionlasers

Eidgenössische Technische Hochschule - Zürich

argonionen laser erfindung
Argonionen-Laser: Erfindung

William Bridges

Erfinder des Argonionen-Lasers in 1964, Hughes Research Laboratory, Malibu, Kalifornien, VS.

Eidgenössische Technische Hochschule - Zürich

argonionen laser bersicht2
Argonionen-Laser: Übersicht

Übersicht

1. Erfindung

2. Aufbau

3. Spektrallinien

4. Laser Daten

5. Anwendungen

6. Andere Ionlasers

Eidgenössische Technische Hochschule - Zürich

argonionen laser aufbau
Argonionen-Laser: Aufbau

Beispiel

# American Laser Corporation Model 60X (air-cooled)

Eidgenössische Technische Hochschule - Zürich

argonionen laser aufbau1
Argonionen-Laser: Aufbau

Beispiel

# Spectra-Physics Model 161

Eidgenössische Technische Hochschule - Zürich

argonionen laser aufbau2
Argonionen-Laser: Aufbau

Aufbau

Querschnitt eines rohr

(Magneten fehlen)

Eidgenössische Technische Hochschule - Zürich

argonionen laser aufbau3
Argonionen-Laser: Aufbau

Aufbau

P = Konstante x V x I2

P := Leistung

V := Volume Aktives Mediums

I := Strom

Eidgenössische Technische Hochschule - Zürich

argonionen laser bersicht3
Argonionen-Laser: Übersicht

Übersicht

1. Erfindung

2. Aufbau

3. Spektrallinien

4. Laser Daten

5. Anwendungen

6. Andere Ionlasers

Eidgenössische Technische Hochschule - Zürich

argonionen laser spektralinien
Argonionen-Laser: Spektralinien

Spectral Lines

Aktive Medium:

Argonionen (Ar+–ionen)

Resonator beispiel:

Fabry-Perot

Brewster Fenster

Eidgenössische Technische Hochschule - Zürich

argonionen laser spektrallinien
Argonionen-Laser: Spektrallinien

Eidgenössische Technische Hochschule - Zürich

argonionen laser spektrallinien1
Argonionen-Laser: Spektrallinien

# Laseruebergaenge in Å

Eidgenössische Technische Hochschule - Zürich

argonionen laser spektrallinien2
Argonionen-Laser: Spektrallinien

# Laseruebergaenge in nm

Eidgenössische Technische Hochschule - Zürich

argonionen laser bersicht4
Argonionen-Laser: Übersicht

Übersicht

1. Erfindung

2. Aufbau

3. Spektrallinien

4. Laser Daten

5. Anwendungen

6. Andere Ionlasers

Eidgenössische Technische Hochschule - Zürich

argonionen laser laser daten
Argonionen-Laser: Laser Daten

Effizienz

zirka 0.01%

[deshalb kuehlen!!]

Beispiel:

Betrieb Input Output Effizienz

Cyonics 0.7 kw 0.02 W 0.0029%

Omni 1.05 kW 0.13 W 0.0124%

Lexel 3.3 kW 1.5 W 0.045%

CR18SG 27.5 kW 18.0 W 0.0654%

Eidgenössische Technische Hochschule - Zürich

argonionen laser laser daten1
Argonionen-Laser: Laser Daten

Leistung

Typische Daten (bei 5 A):

Wellenlaenge (nm) CW-Leistung (W)

528.7 2

514.5 10 [Green]

501.7 2

496.5 3

488.0 10 [Blue]

476.5 3

472.2 1

465.8 1

457.9 1

454.4 1

Eidgenössische Technische Hochschule - Zürich

argonionen laser laser daten2
Argonionen-Laser: Laser Daten

Optische Kennzeichen

Laser Strahldiameter:

typisch 1.5 bis 2 mm

Strahl Divergenz:

typisch 0.5 mrad

Eidgenössische Technische Hochschule - Zürich

argonionen laser bersicht5
Argonionen-Laser: Übersicht

Übersicht

1. Erfindung

2. Aufbau

3. Spektrallinien

4. Laser Daten

5. Anwendungen

6. Andere Ionlasers

Eidgenössische Technische Hochschule - Zürich

argonionen laser anwendungen
Argonionen-Laser:Anwendungen

Anwendungen

1. Medizin (Dermatologie)

2. Unterhaltungssektor

3. Holographie

4. Electro-optisch Untersuchung

5. Laserdrucken

6. Pumpen andere Laser

Eidgenössische Technische Hochschule - Zürich

argonionen laser bersicht6
Argonionen-Laser: Übersicht

Übersicht

1. Erfindung

2. Aufbau

3. Spektrallinien

4. Laser Daten

5. Anwendungen

6. Andere Ionlasers

Eidgenössische Technische Hochschule - Zürich

argonionen laser ionenlasers
Argonionen-Laser: Ionenlasers

Andere Ionenlasers

1. Edelgas

- Ne, Ar, Kr, Xe

2. Mischgasen

- Ar/Kr, usw

3. Metaldaempfe

- Sn, Pb, Zn, Cd und Se

Eidgenössische Technische Hochschule - Zürich

argonionen laser bersicht7
Argonionen-Laser: Übersicht

Fragen…?

Eidgenössische Technische Hochschule - Zürich
