Presentation Transcript


4138459

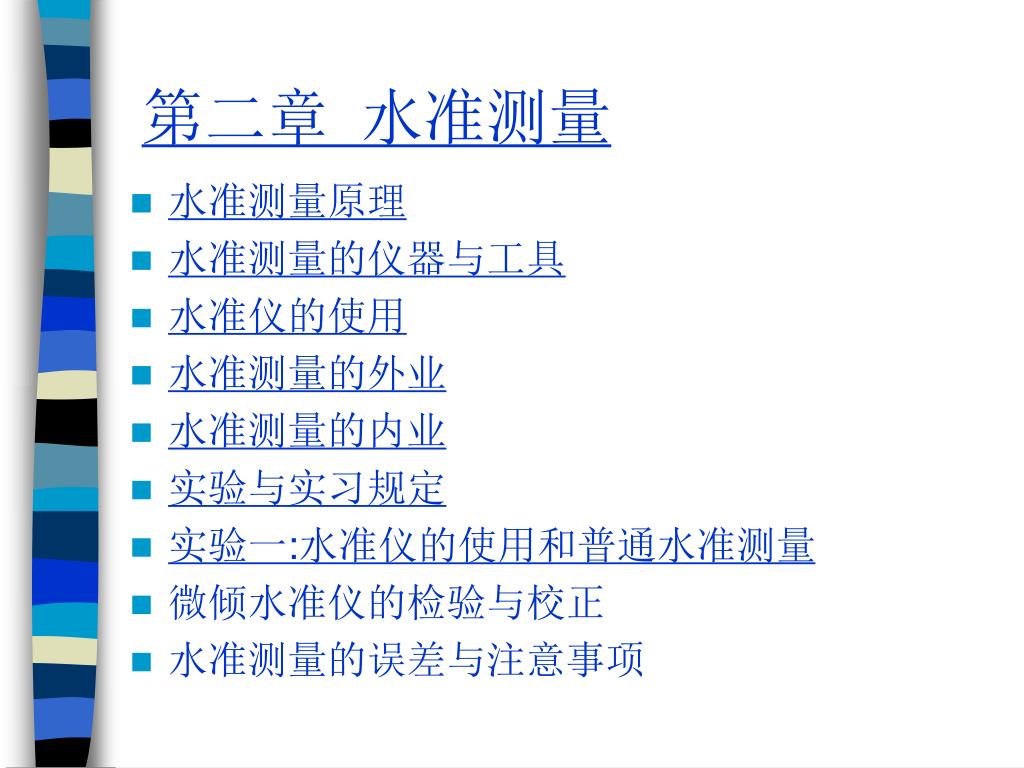

第二章 水准测量

  • 水准测量原理

  • 水准测量的仪器与工具

  • 水准仪的使用

  • 水准测量的外业

  • 水准测量的内业

  • 实验与实习规定

  • 实验一:水准仪的使用和普通水准测量

  • 微倾水准仪的检验与校正

  • 水准测量的误差与注意事项


4138459

§2-1 水准测量原理

  • 水准测量的原理(图)

  • 转点、测站


4138459

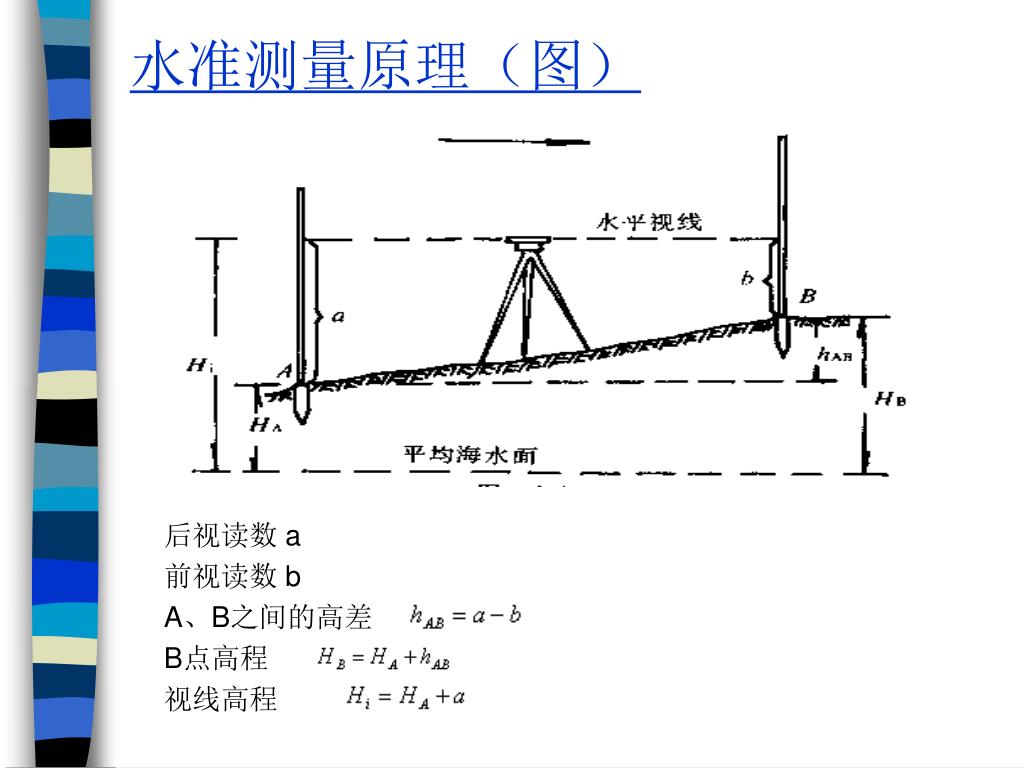

水准测量原理(图)

后视读数 a

前视读数 b

A、B之间的高差

B点高程

视线高程


4138459

转点、测站


4138459

§2-2 水准测量的仪器与工具

  • 水准仪的分类

    • 按结构

    • 按精度

  • 水准仪的构造(图)

  • 水准测量的工具


4138459

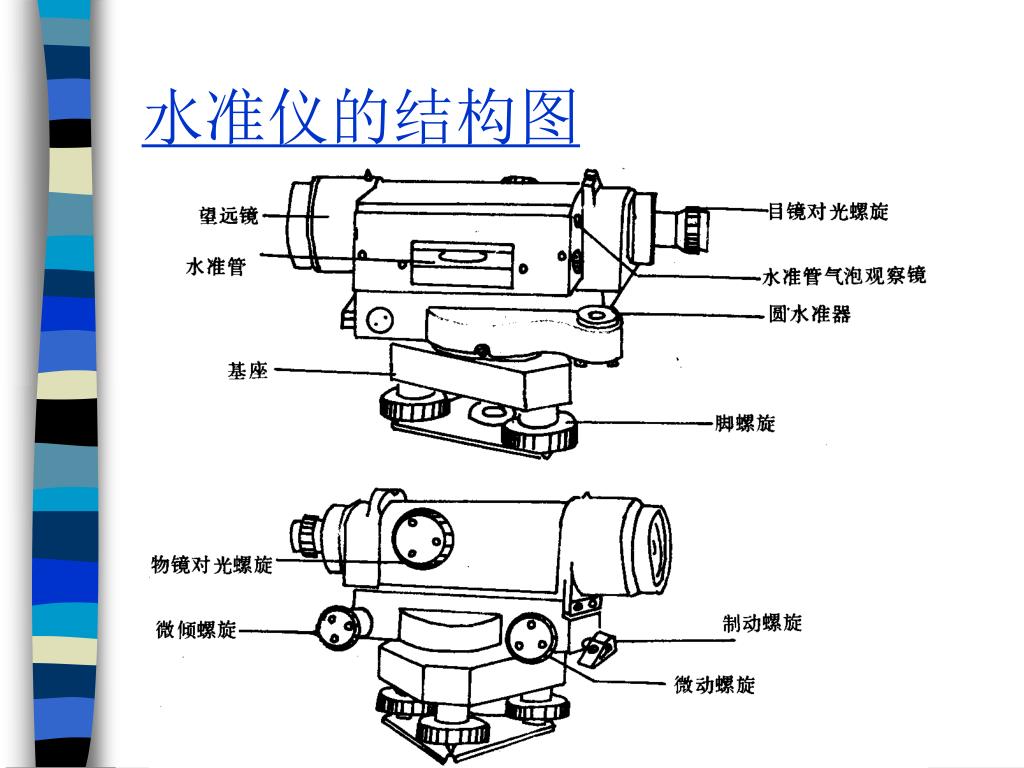

水准仪的结构图


4138459

水准仪的构造

  • 望远镜

    • 视准轴、成像原理、物镜调焦、目镜调焦

  • 水准器

    • 水准管零点、水准管分划值、符合水准器

  • 基座


4138459

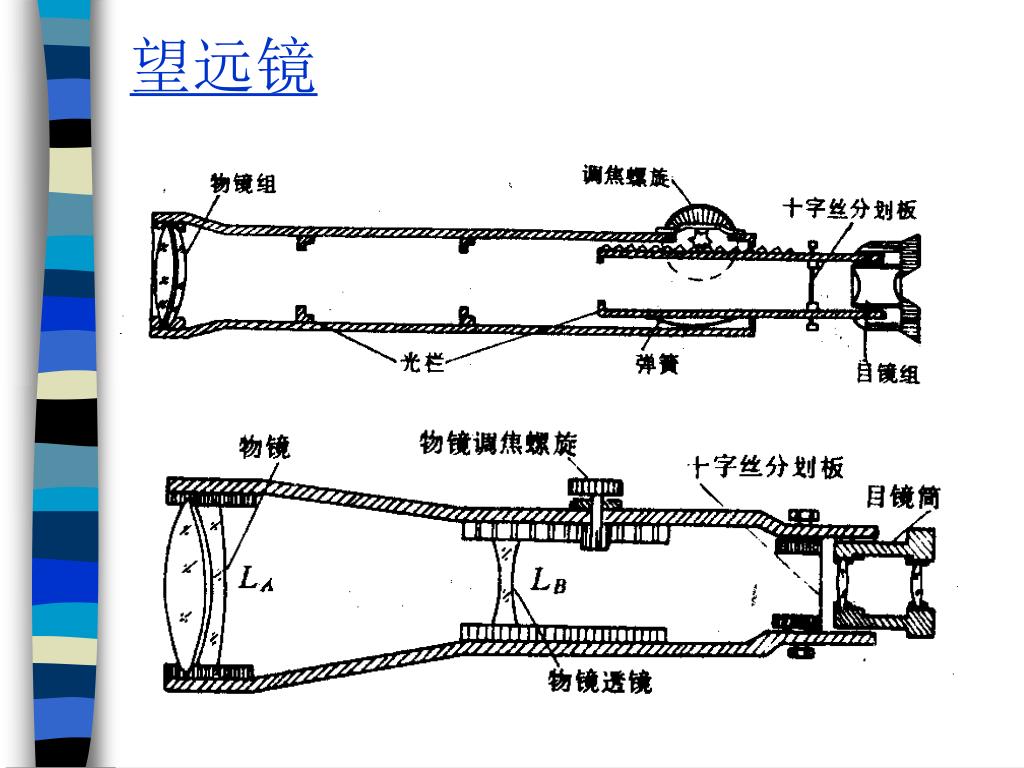

望远镜


4138459

成像原理


4138459

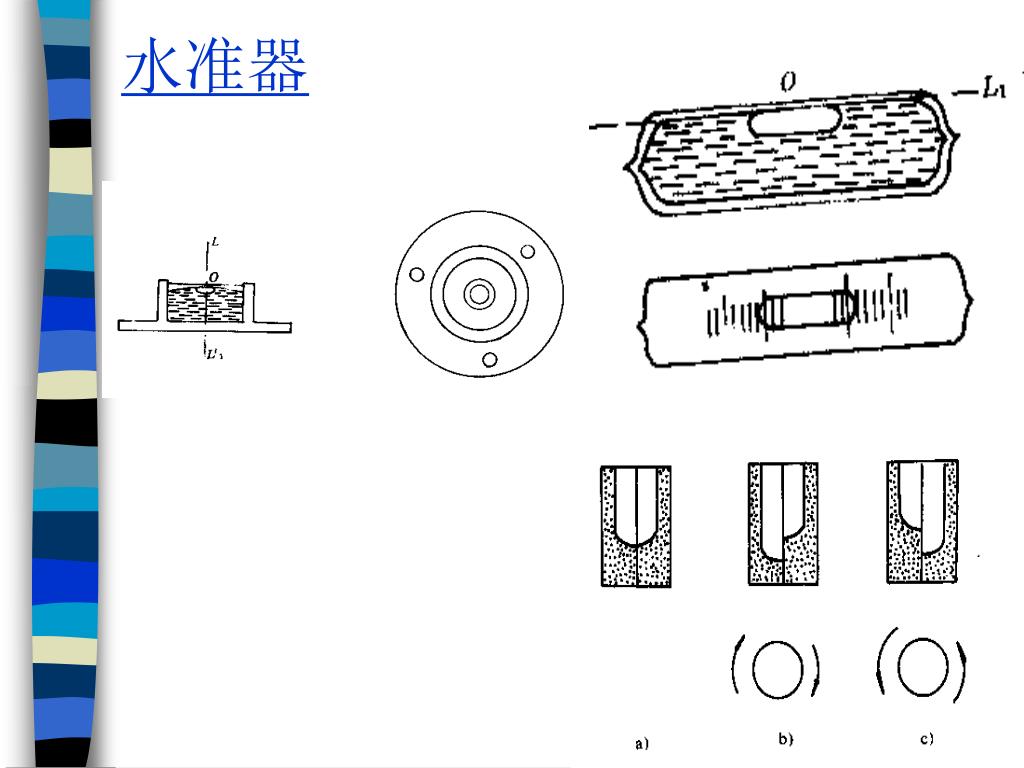

水准器


4138459

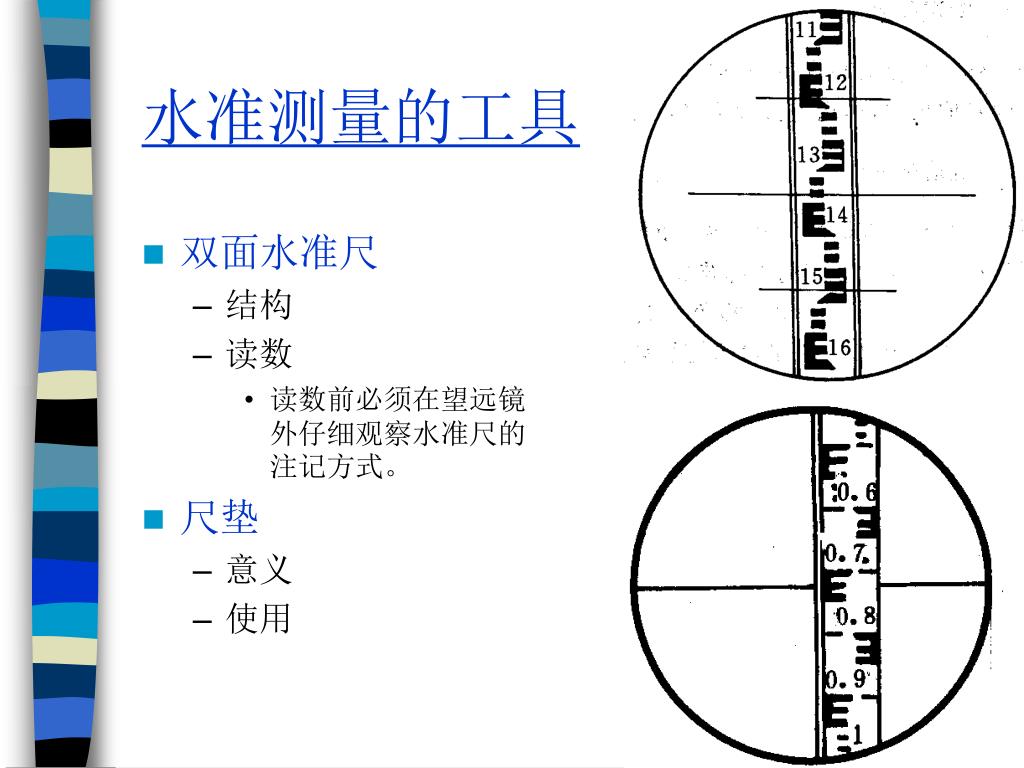

水准测量的工具

  • 双面水准尺

    • 结构

    • 读数

      • 读数前必须在望远镜外仔细观察水准尺的注记方式。

  • 尺垫

    • 意义

    • 使用


4138459

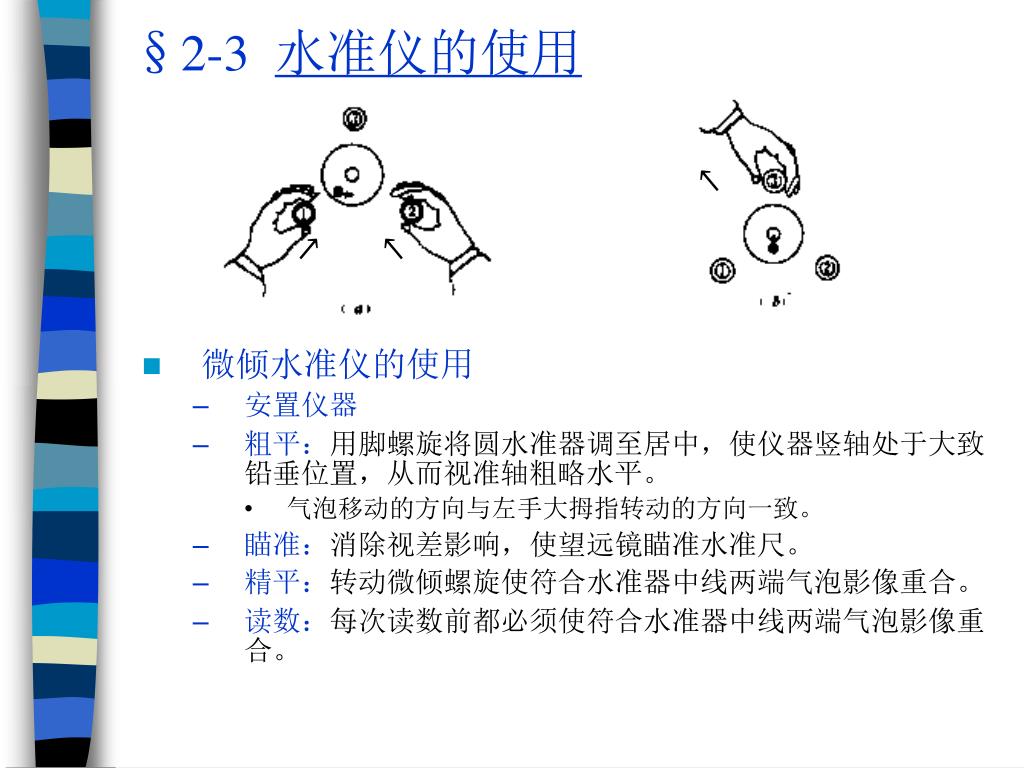

§2-3 水准仪的使用

  • 微倾水准仪的使用

    • 安置仪器

    • 粗平:用脚螺旋将圆水准器调至居中,使仪器竖轴处于大致铅垂位置,从而视准轴粗略水平。

      • 气泡移动的方向与左手大拇指转动的方向一致。

    • 瞄准:消除视差影响,使望远镜瞄准水准尺。

    • 精平:转动微倾螺旋使符合水准器中线两端气泡影像重合。

    • 读数:每次读数前都必须使符合水准器中线两端气泡影像重合。


4138459

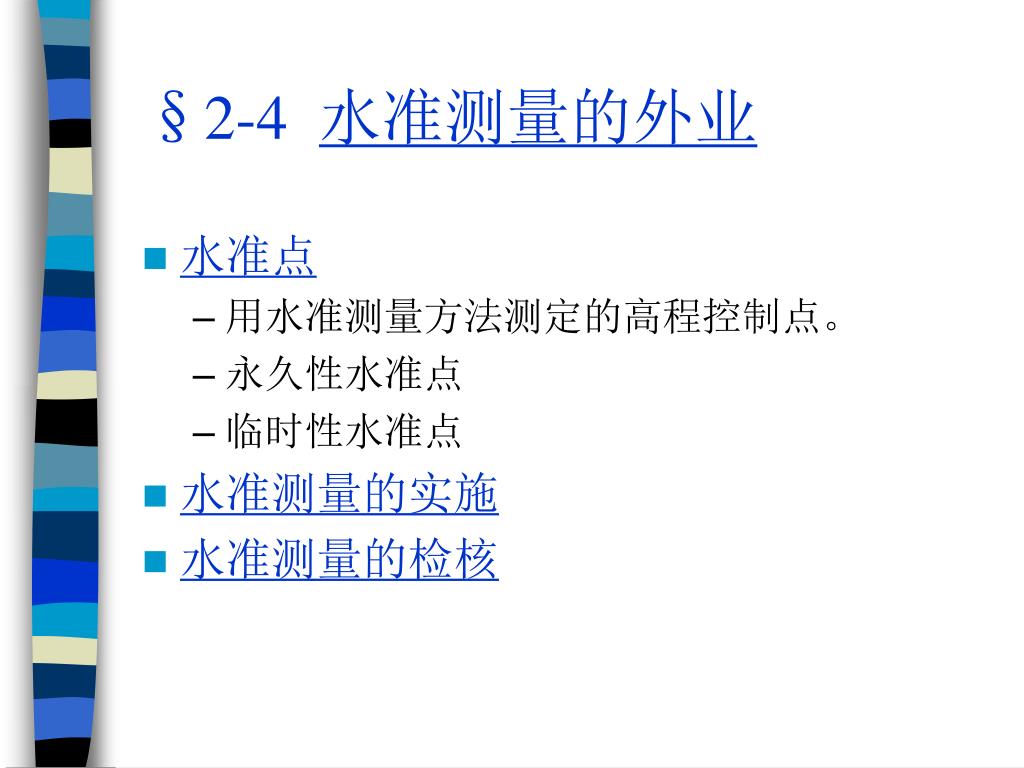

§2-4 水准测量的外业

  • 水准点

    • 用水准测量方法测定的高程控制点。

    • 永久性水准点

    • 临时性水准点

  • 水准测量的实施

  • 水准测量的检核


4138459

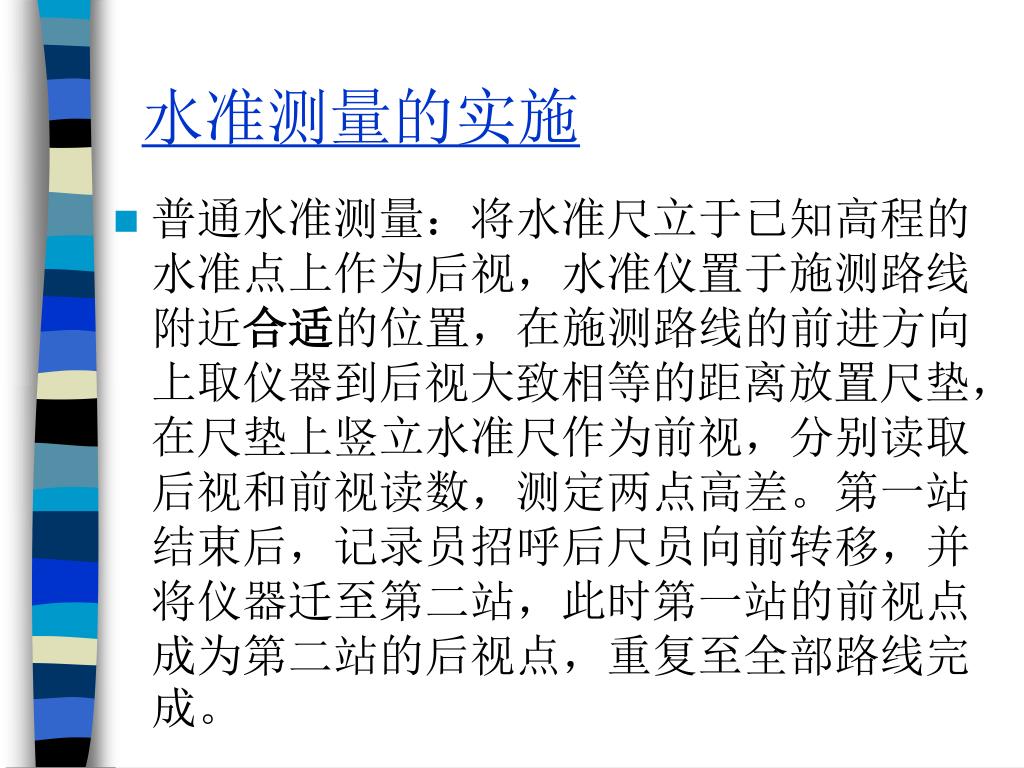

水准测量的实施

  • 普通水准测量:将水准尺立于已知高程的水准点上作为后视,水准仪置于施测路线附近合适的位置,在施测路线的前进方向上取仪器到后视大致相等的距离放置尺垫,在尺垫上竖立水准尺作为前视,分别读取后视和前视读数,测定两点高差。第一站结束后,记录员招呼后尺员向前转移,并将仪器迁至第二站,此时第一站的前视点成为第二站的后视点,重复至全部路线完成。


4138459

簿


4138459

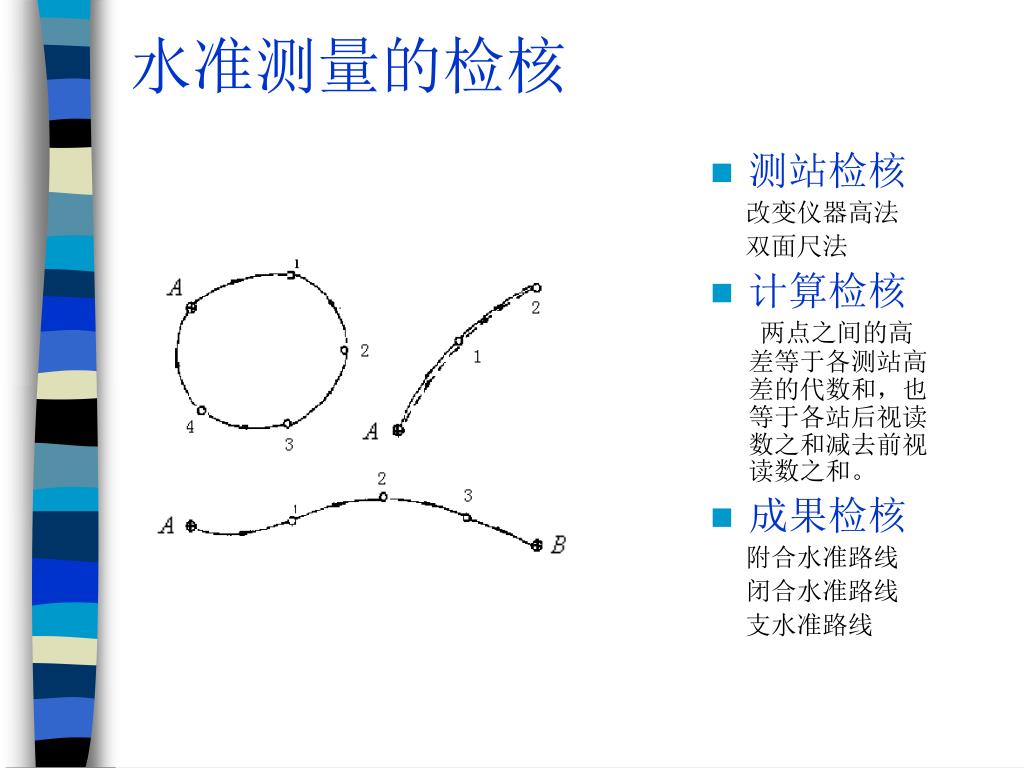

水准测量的检核

  • 测站检核

    改变仪器高法

    双面尺法

  • 计算检核

    两点之间的高差等于各测站高差的代数和,也等于各站后视读数之和减去前视读数之和。

  • 成果检核

    附合水准路线

    闭合水准路线

    支水准路线


4138459

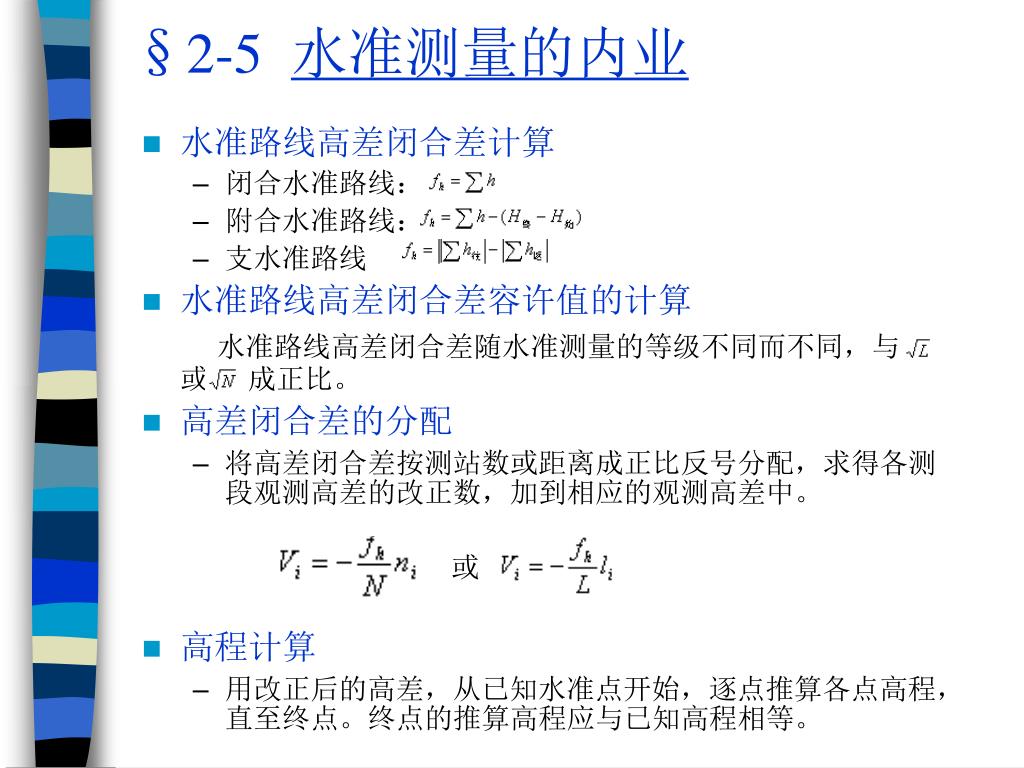

§2-5 水准测量的内业

  • 水准路线高差闭合差计算

    • 闭合水准路线:

    • 附合水准路线:

    • 支水准路线

  • 水准路线高差闭合差容许值的计算

    水准路线高差闭合差随水准测量的等级不同而不同,与 或 成正比。

  • 高差闭合差的分配

    • 将高差闭合差按测站数或距离成正比反号分配,求得各测段观测高差的改正数,加到相应的观测高差中。

  • 高程计算

    • 用改正后的高差,从已知水准点开始,逐点推算各点高程,直至终点。终点的推算高程应与已知高程相等。


4138459

实验和实习规定

  • 测量仪器工具的借领和使用

    • 仪器工具的借领

    • 仪器的安装

    • 仪器的使用

    • 仪器的搬迁

    • 仪器的装箱

    • 测量工具的使用

  • 测量记录与计算规则


4138459

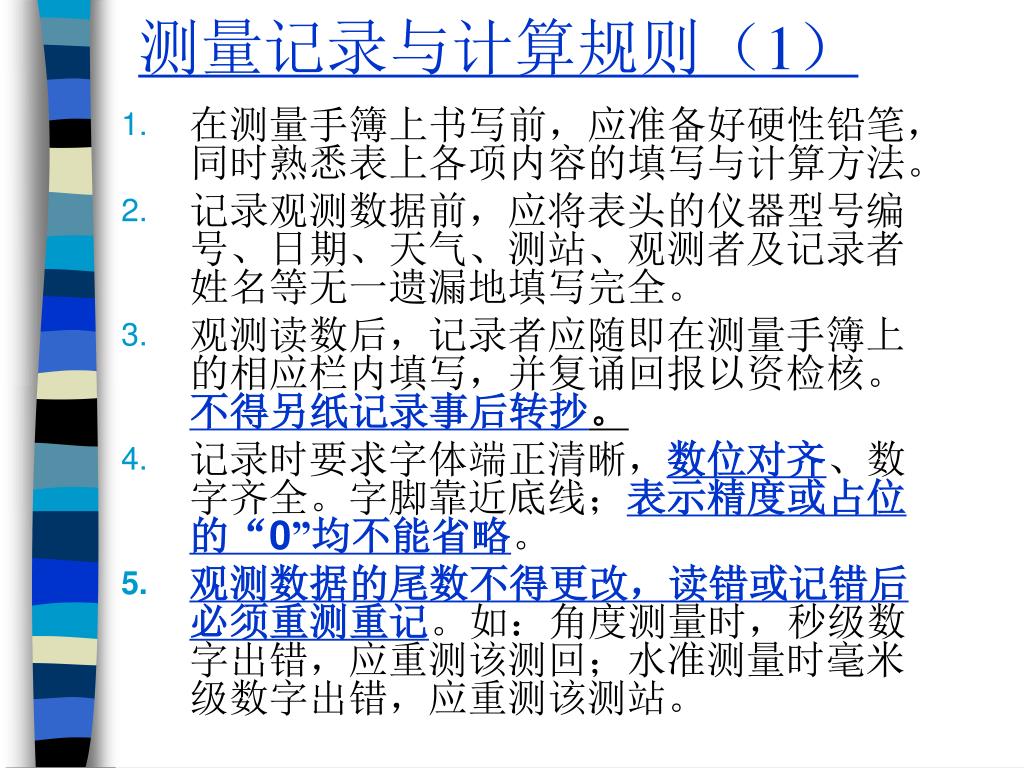

测量记录与计算规则(1)

  • 在测量手簿上书写前,应准备好硬性铅笔,同时熟悉表上各项内容的填写与计算方法。

  • 记录观测数据前,应将表头的仪器型号编号、日期、天气、测站、观测者及记录者姓名等无一遗漏地填写完全。

  • 观测读数后,记录者应随即在测量手簿上的相应栏内填写,并复诵回报以资检核。不得另纸记录事后转抄。

  • 记录时要求字体端正清晰,数位对齐、数字齐全。字脚靠近底线;表示精度或占位的“0”均不能省略。

  • 观测数据的尾数不得更改,读错或记错后必须重测重记。如:角度测量时,秒级数字出错,应重测该测回;水准测量时毫米级数字出错,应重测该测站。


4138459

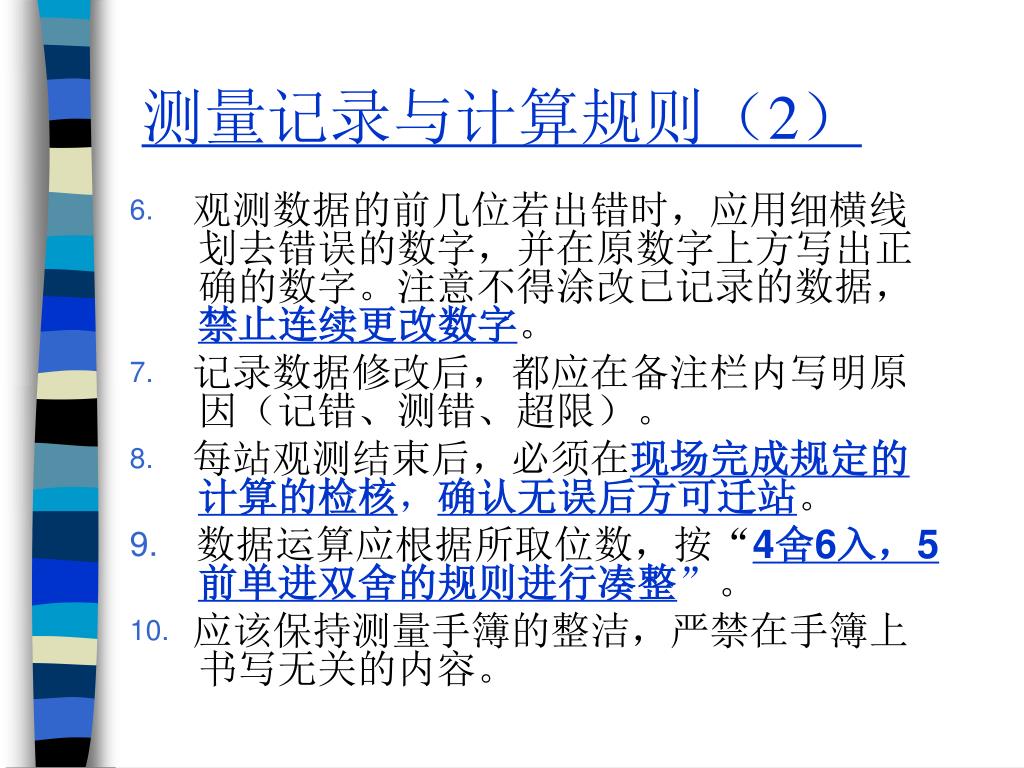

测量记录与计算规则(2)

6.观测数据的前几位若出错时,应用细横线划去错误的数字,并在原数字上方写出正确的数字。注意不得涂改已记录的数据,禁止连续更改数字。

7.记录数据修改后,都应在备注栏内写明原因(记错、测错、超限)。

8.每站观测结束后,必须在现场完成规定的计算的检核,确认无误后方可迁站。

9.数据运算应根据所取位数,按“4舍6入,5前单进双舍的规则进行凑整”。

10.应该保持测量手簿的整洁,严禁在手簿上书写无关的内容。
