Nesdigital

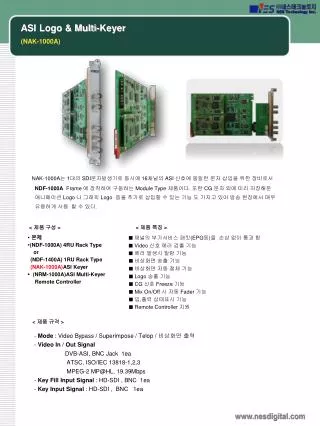

ASI Logo & Multi-Keyer

(NAK-1000A)

NAK-1000A는 1대의 SDI문자발생기로 동시에 16채널의 ASI 신호에 동일한 문자 삽입을 위한 장비로서

NDF-1000A Frame 에 장착하여 구동하는 Module Type 제품이다. 또한 CG 문자 외에 미리 저장해둔

애니메이션 Logo 나 그래픽 Logo 등을 추가로 삽입할 수 있는 기능도 가지고 있어 방송 현장에서 매우

유용하게 사용할 수 있다.

< 제품 구성 >

< 제품 특징 >

  • 본체

  • (NDF-1000A) 4RU Rack Type

  • or

  • (NDF-1400A) 1RU Rack Type

  • (NAK-1000A)ASI Keyer

  •  (NRM-1000A)ASI Multi-Keyer

  • Remote Controller

■ 채널의 부가서비스 패킷(EPG등)을손상 없이 통과 함

■Video 신호 에러 검출 기능

■ 에러 발생시 알람 기능

■비상화면 송출 기능

■비상화면 자동 절체 기능

■Logo 송출 기능

■CG 신호 Freeze 기능

■Mix On/Off 시 자동 Fader 기능

■입,출력 상태표시 기능

■Remote Controller 지원

< 제품 규격 >

  • Mode : Video Bypass / Superimpose / Telop / 비상화면출력

  • Video In / Out Signal

  • DVB-ASI, BNC Jack 1ea

  • ATSC, ISO/IEC 13818-1,2,3

  • MPEG-2 [email protected], 19.39Mbps

  • Key Fill Input Signal : HD-SDI , BNC 1ea

  • Key Input Signal : HD-SDI , BNC 1ea

www.nesdigital.com


Nesdigital

ASI Logo & Multi-Keyer

(NAK-1000A)

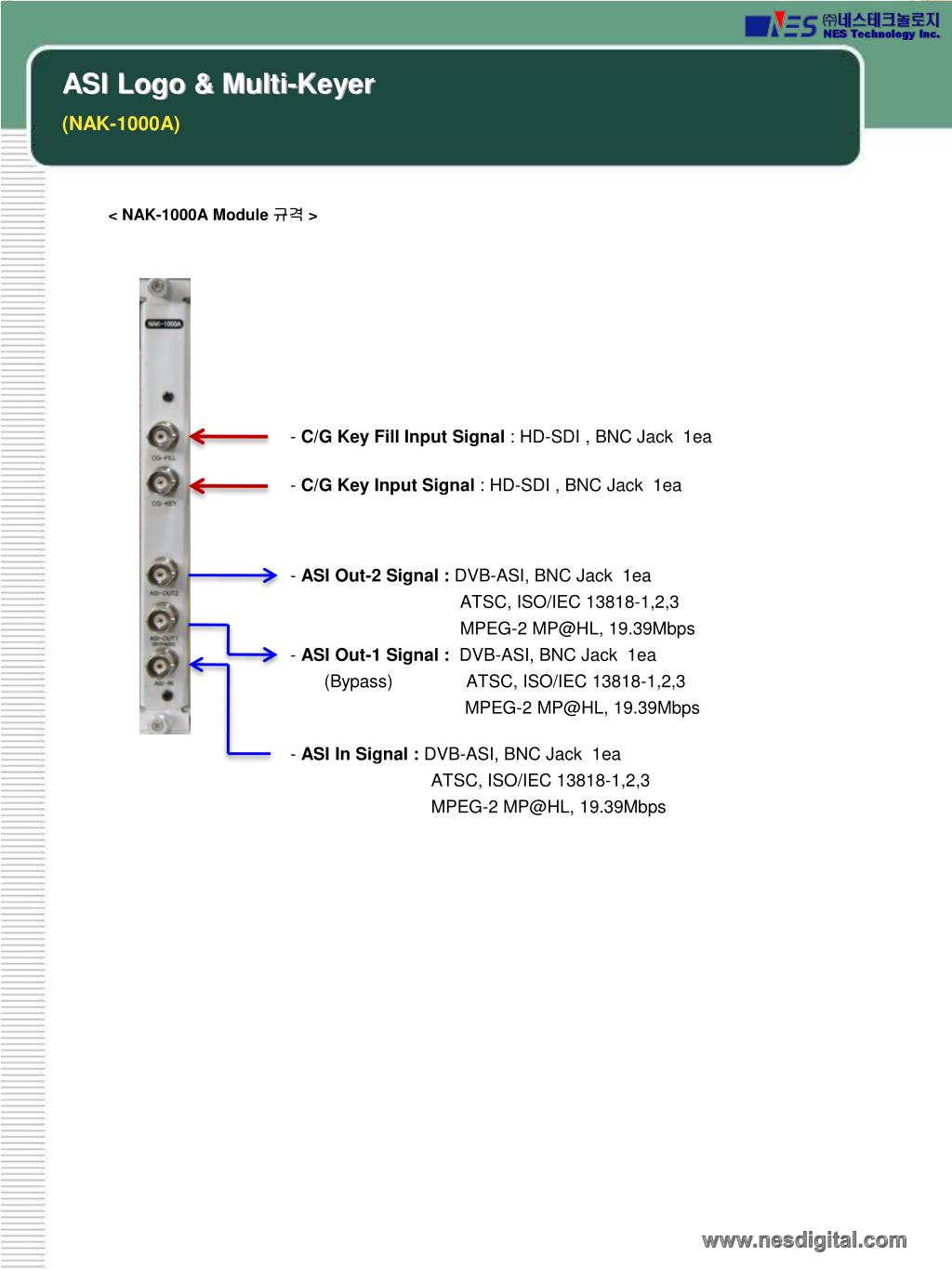

< NAK-1000A Module 규격 >

  • C/G Key Fill Input Signal : HD-SDI , BNC Jack 1ea

  • C/GKey Input Signal : HD-SDI , BNC Jack 1ea

  • ASI Out-2 Signal : DVB-ASI, BNC Jack 1ea

  • ATSC, ISO/IEC 13818-1,2,3

  • MPEG-2 [email protected], 19.39Mbps

  • ASI Out-1 Signal : DVB-ASI, BNC Jack 1ea

  • (Bypass) ATSC, ISO/IEC 13818-1,2,3

  • MPEG-2 [email protected], 19.39Mbps

  • ASI In Signal : DVB-ASI, BNC Jack 1ea

  • ATSC, ISO/IEC 13818-1,2,3

  • MPEG-2 [email protected], 19.39Mbps

www.nesdigital.com

www.nesdigital.com


Nesdigital

ASI Logo & Multi-Keyer

(NAK-1000A)

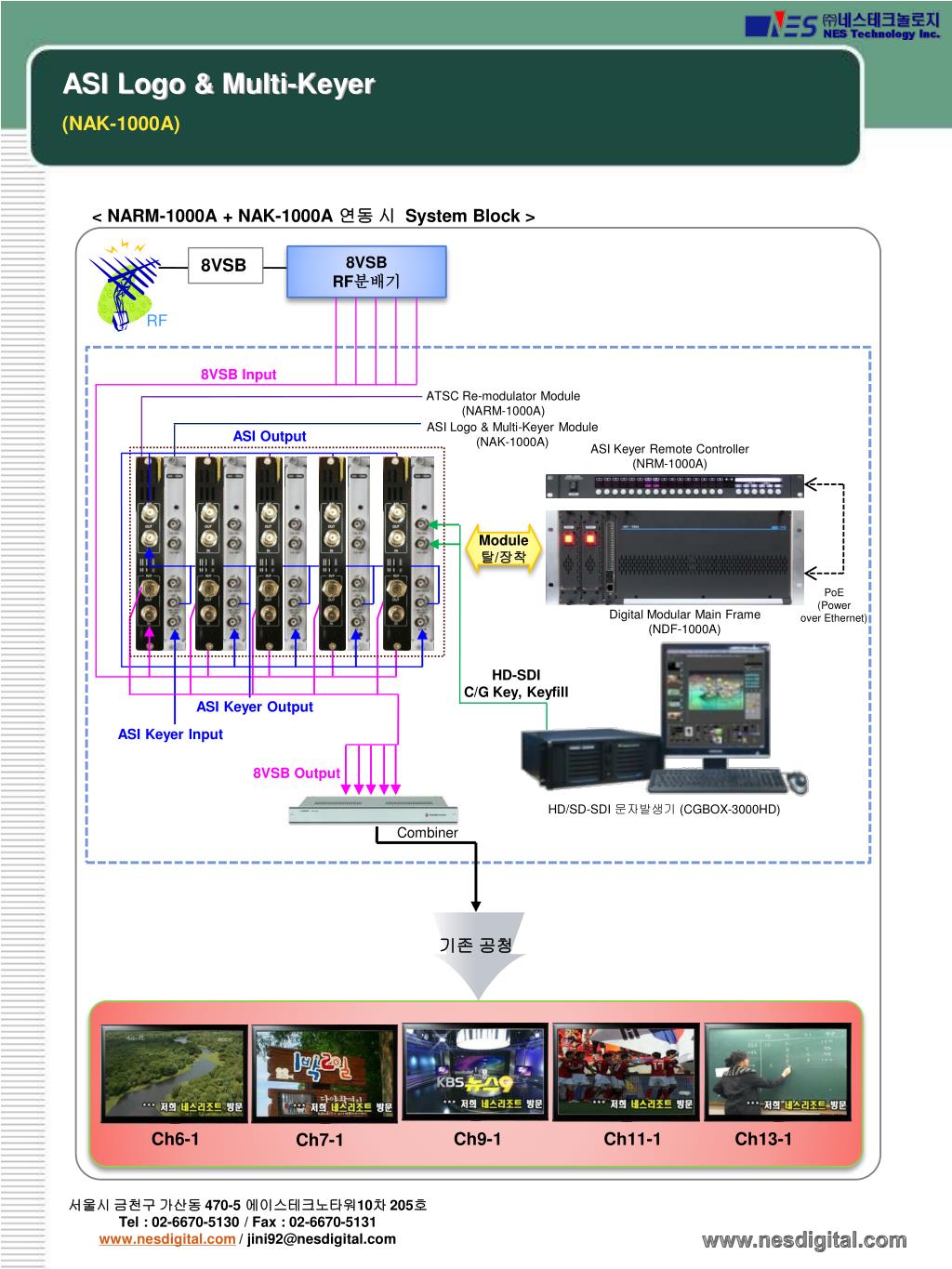

< NARM-1000A + NAK-1000A 연동 시 System Block >

8VSB

RF분배기

8VSB

RF

8VSB Input

ATSC Re-modulator Module

(NARM-1000A)

ASI Logo & Multi-Keyer Module

(NAK-1000A)

ASI Output

ASI Keyer Remote Controller

(NRM-1000A)

Module

탈/장착

PoE

(Power

over Ethernet)

Digital Modular Main Frame

(NDF-1000A)

HD-SDI

C/G Key, Keyfill

ASI Keyer Output

ASI Keyer Input

8VSB Output

HD/SD-SDI 문자발생기 (CGBOX-3000HD)

Combiner

기존 공청

Ch6-1

Ch9-1

Ch11-1

Ch13-1

Ch7-1
