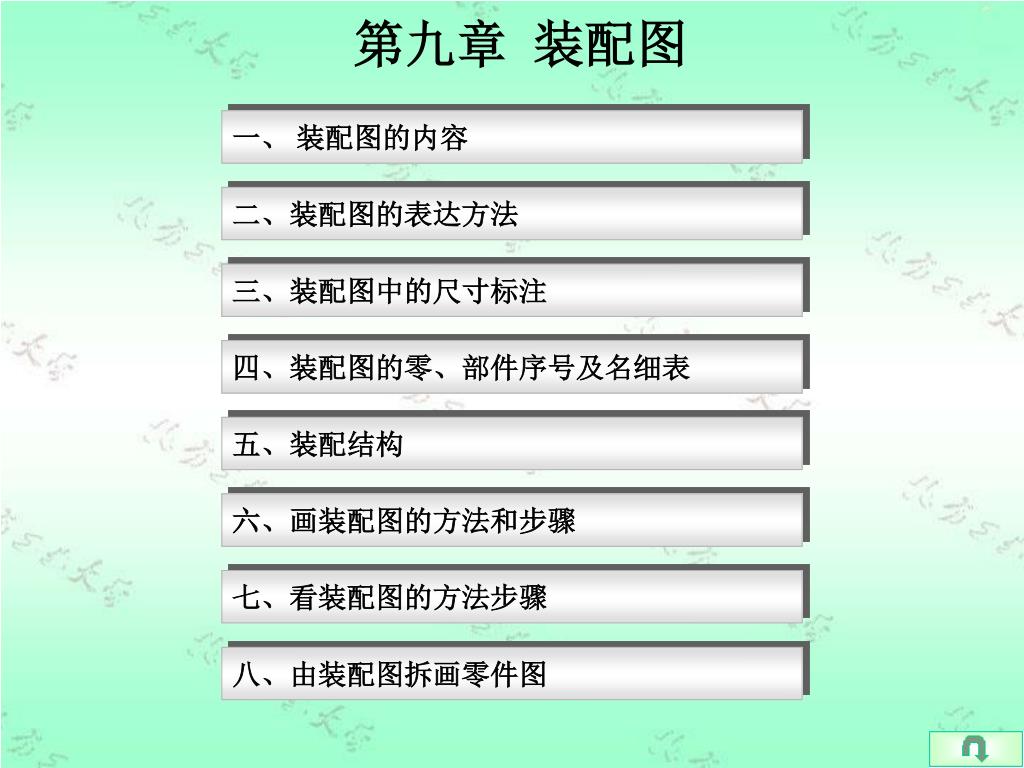

  1. 一、 装配图的内容 第九章 装配图 二、装配图的表达方法 三、装配图中的尺寸标注 四、装配图的零、部件序号及名细表 五、装配结构 六、画装配图的方法和步骤 七、看装配图的方法步骤 八、由装配图拆画零件图

  2. 一、装配图的内容 表达机器或机器中某一部件的图样叫装配图。 装配图中包括以下内容： 一组图形， 几种尺寸， 技术要求， 零件编号与明细表

  3. B 9 8 7 10 6 11 5 4 H8 35 f8 3 12 2 1 A H8 60 f8 B B A 415 40 140 100 245 4M12 R15 110 110 176 日期

  4. 非接触面画两条线 接触面画一条线 二、装配图的表达方法 规定的和特殊的画法 相邻零件轮廓线和剖面线的绘制

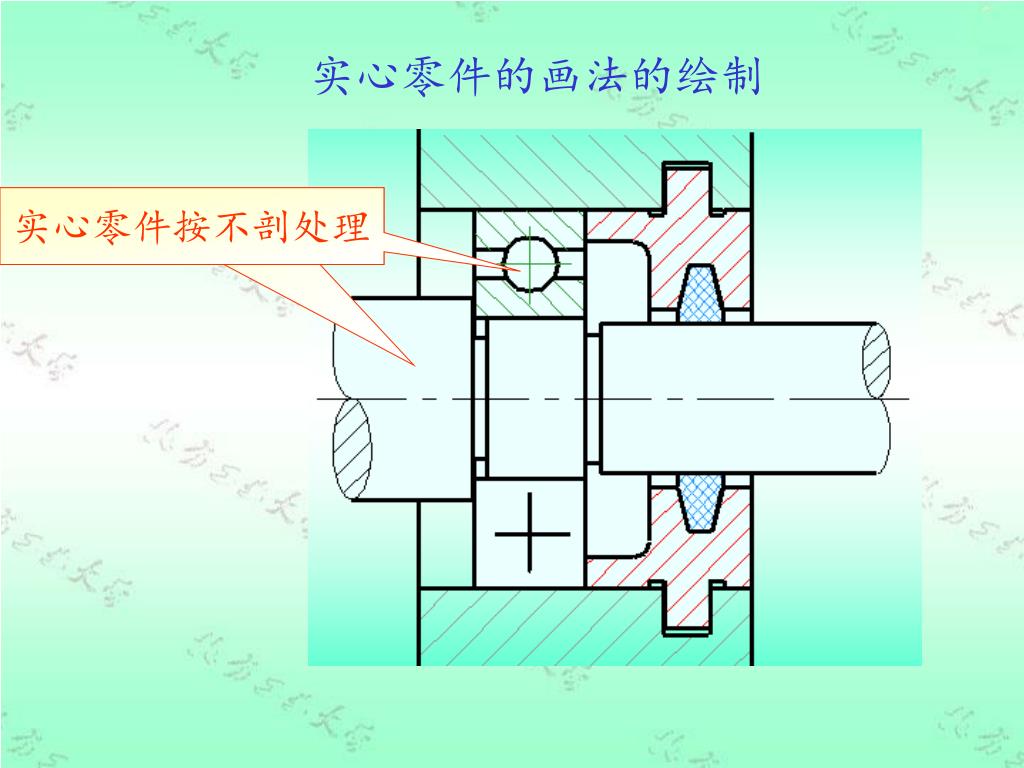

  5. 实心零件按不剖处理 实心零件的画法的绘制

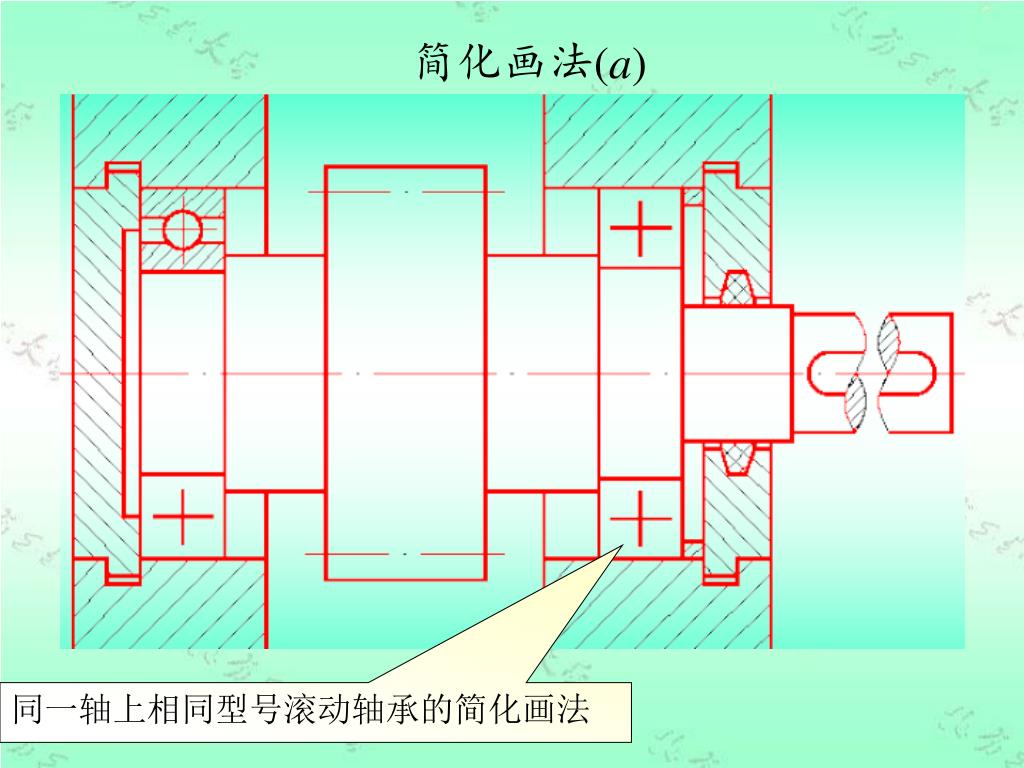

  6. 简化画法(a) 同一轴上相同型号滚动轴承的简化画法

  7. 简化画法（b）

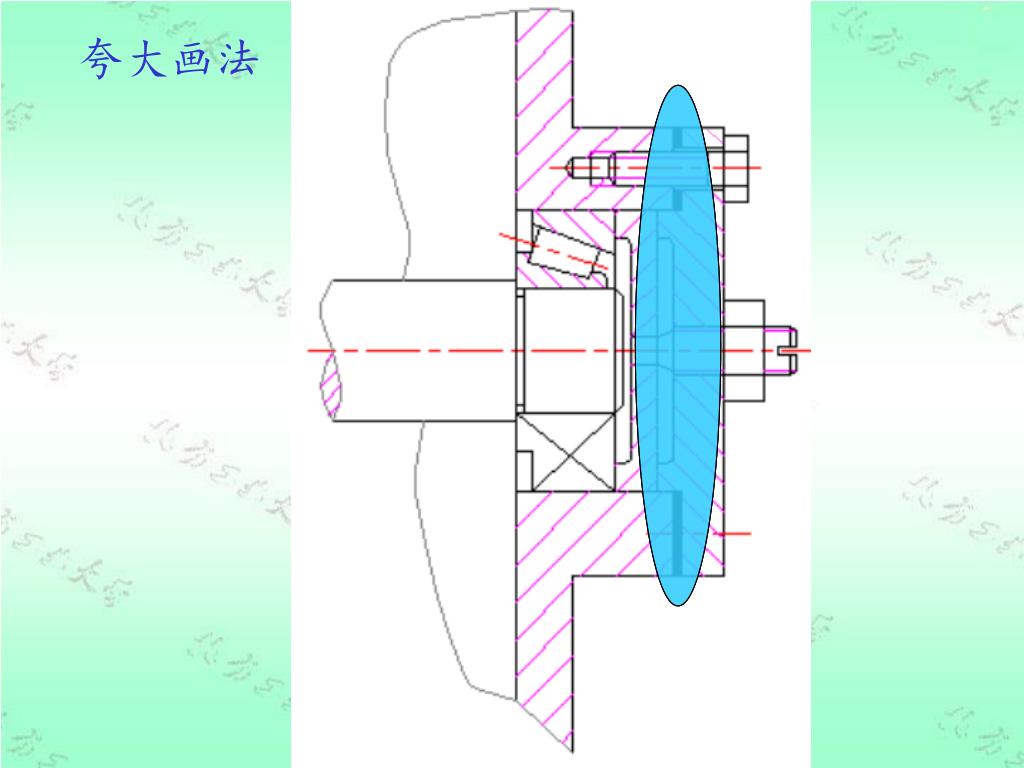

  8. 夸大画法

  9. 单独零件单独视图画法

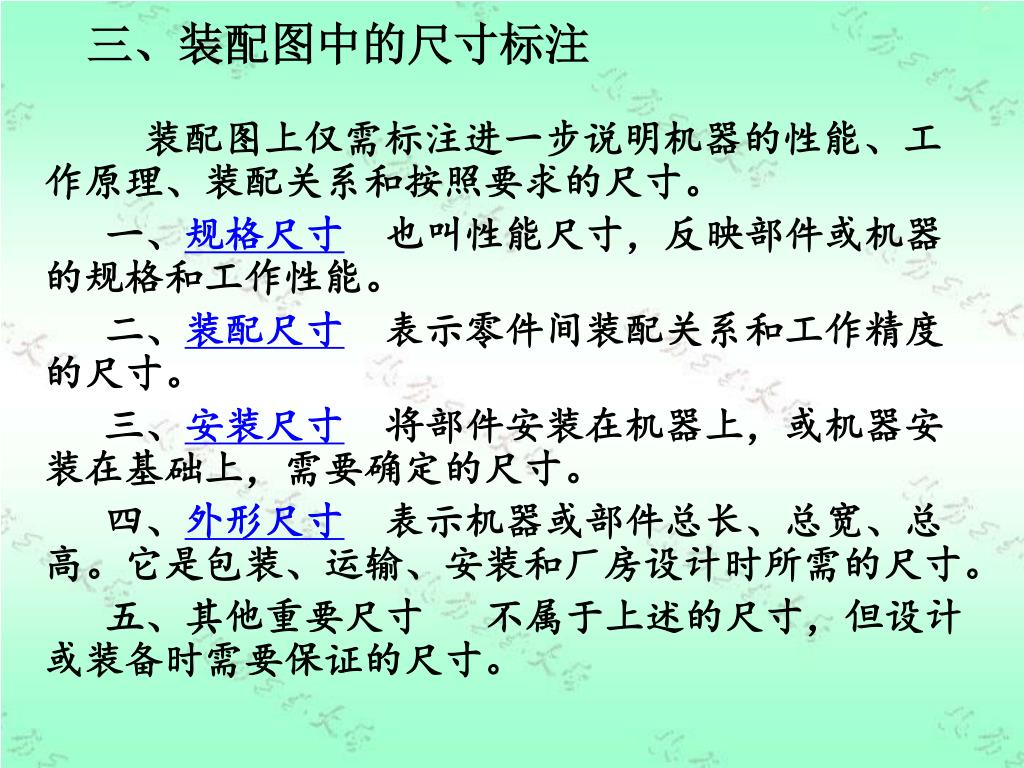

  10. 三、装配图中的尺寸标注 装配图上仅需标注进一步说明机器的性能、工作原理、装配关系和按照要求的尺寸。 一、规格尺寸 也叫性能尺寸，反映部件或机器的规格和工作性能。 二、装配尺寸 表示零件间装配关系和工作精度的尺寸。 三、安装尺寸 将部件安装在机器上，或机器安装在基础上，需要确定的尺寸。 四、外形尺寸 表示机器或部件总长、总宽、总高。它是包装、运输、安装和厂房设计时所需的尺寸。 五、其他重要尺寸 不属于上述的尺寸，但设计或装备时需要保证的尺寸。

  11. 规格尺寸 一、规格尺寸

  12. H7 H7 H7 H7 H7 H7 H7 h6 h6 h6 h6 k6 20 16 20 20 20 45 45 r7 r7 12 2 δ=1 GB/T67 垫片 纸 GB/T70.1 螺钉M616 35 15 技术要求 1.齿轮安装后用手转动传动齿轮轴时,应灵活。 2.两齿轮轮齿的啮合面应占齿长的3/4以上。 5 GB/T119 销 A518 4 Q235 1 4 GB/T1096 45 14 键410 螺母M121.5 GB/T6170 1 35 m=3, Z=9 01-03 齿轮轴 1 45 13 3 m=3, Z=9 01-02 传动齿轮轴 1 45 1 GB/T93 垫圈12 65Mn 2 12 1 1 01-11 传动齿轮 45 01-01 左端盖 Q235 m=2.5,Z=20 11 1 01-10 压紧螺母 1 35 10 名 称 材料 备注 数量 序号 代号 1 01-09 轴套 45 比例 9 齿轮油泵 （图号） 1 01-08 密封圈 橡胶 重量 8 姓名 01-07 右端盖 1 Q235 7 （厂名） 审核 6 1 01-06 泵体 Q235 9 10 8 12 6 11 5 7 装配尺寸 A-A A 装配尺寸 13 4 二、装配尺寸 G3/8 14 0.02 0.02 3 123 37.3 15 84.5 65 2 1 A 装配尺寸 153.4 91 110

  13. H7 H7 H7 H7 H7 H7 H7 h6 h6 h6 h6 k6 16 20 45 20 45 20 20 r7 r7 12 2 δ=1 GB/T67 垫片 纸 GB/T70.1 螺钉M616 35 15 技术要求 1.齿轮安装后用手转动传动齿轮轴时,应灵活。 2.两齿轮轮齿的啮合面应占齿长的3/4以上。 5 GB/T119 销 A518 4 Q235 1 4 GB/T1096 45 14 键410 螺母M121.5 GB/T6170 1 35 m=3, Z=9 01-03 齿轮轴 1 45 13 3 m=3, Z=9 01-02 传动齿轮轴 1 45 1 GB/T93 垫圈12 65Mn 2 12 1 1 01-11 传动齿轮 45 01-01 左端盖 Q235 m=2.5,Z=20 11 1 01-10 压紧螺母 1 35 10 名 称 材料 备注 数量 序号 代号 1 01-09 轴套 45 比例 9 齿轮油泵 （图号） 1 01-08 密封圈 橡胶 重量 8 姓名 01-07 右端盖 1 Q235 7 （厂名） 审核 6 1 01-06 泵体 Q235 9 10 8 12 6 11 5 7 A-A A 13 4 三、安装尺寸 G3/8 14 0.02 0.02 3 123 37.3 15 84.5 65 2 1 A 153.4 91 安装尺寸 110

  14. H7 H7 H7 H7 H7 H7 H7 h6 h6 h6 h6 k6 20 16 20 20 20 45 45 r7 r7 12 2 δ=1 GB/T67 垫片 纸 GB/T70.1 螺钉M616 35 15 技术要求 1.齿轮安装后用手转动传动齿轮轴时,应灵活。 2.两齿轮轮齿的啮合面应占齿长的3/4以上。 5 GB/T119 销 A518 4 Q235 1 4 GB/T1096 45 14 键410 螺母M121.5 GB/T6170 1 35 m=3, Z=9 01-03 齿轮轴 1 45 13 3 m=3, Z=9 01-02 传动齿轮轴 1 45 1 GB/T93 垫圈12 65Mn 2 12 1 1 01-11 传动齿轮 45 01-01 左端盖 Q235 m=2.5,Z=20 11 1 01-10 压紧螺母 1 35 10 名 称 材料 备注 数量 序号 代号 1 01-09 轴套 45 比例 9 齿轮油泵 （图号） 1 01-08 密封圈 橡胶 重量 8 姓名 01-07 右端盖 1 Q235 7 （厂名） 审核 6 1 01-06 泵体 Q235 9 10 8 12 6 11 5 7 总体尺寸 A-A A 13 4 四、总体尺寸 G3/8 14 0.02 0.02 3 123 37.3 15 84.5 65 2 1 A 153.4 91 110 总体尺寸 总体尺寸

  15. 四、装配图的零、部件序号及名细表 • 装配图上对每个零件或部件都必须编注序号或代号、并填写名细表，以便生产、看图和图样管理。 • （一）、零、部件序号 • 序号应标注在 图形轮廓线的外边，并填写在指引线的横线上或圆内。指引线应从所指零件的可见轮廓内引出，并在末端画一小圆点。 • 若所指部分不便画圆点时，可在指引线末端画出箭头。 • 指引线不要彼此相交。 • 必要时，指引线可画成折线，但只允许弯折一次。 • 对于零件组，允许采用公共指引线。 • 每一种零件只编写一个序号。 • 要沿水平或垂直方向按顺时针或逆时针次序排列整齐 • （二）、名细表

  16. 18 指引线末端画箭头 5 3 4 5 5 5 4 5 3 4 5 4 3 3 指引线可弯折一次 公共指引线 （一）、零、部件序号

  17. （二）、明细表 12 2 δ=1 GB/T67 垫片 纸 GB/T70.1 螺钉M616 35 15 5 GB/T119 销 A518 4 Q235 1 4 GB/T1096 45 14 键410 螺母M121.5 GB/T6170 1 35 m=3, Z=9 01-03 齿轮轴 1 45 13 3 m=3, Z=9 01-02 传动齿轮轴 1 45 GB/T93 垫圈12 1 65Mn 2 12 1 1 01-11 传动齿轮 45 01-01 左端盖 Q235 m=2.5,Z=20 11 1 01-10 压紧螺母 1 35 10 名 称 材料 备注 数量 序号 代号 1 01-09 轴套 45 比例 9 1 01-08 密封圈 橡胶 重量 8 01-07 右端盖 1 Q235 7 日期 审核 6 1 01-06 泵体 Q235 日期

  18. 五、装配结构的合理性 板1 接触面 板2 a2 a1 a1>a2 a2 a1 a1>a2 非接触面 接触面 接触面的画法 正确 不正确 正确 不正确

  19. 圆柱面配合 正确 不正确

  20. 沉孔 （a） （b）

  21. 凸台 （a） （b）

  22. （b）退刀槽 （a）尾部加长 （c）凹坑 （d）倒角 螺纹联接合理结构

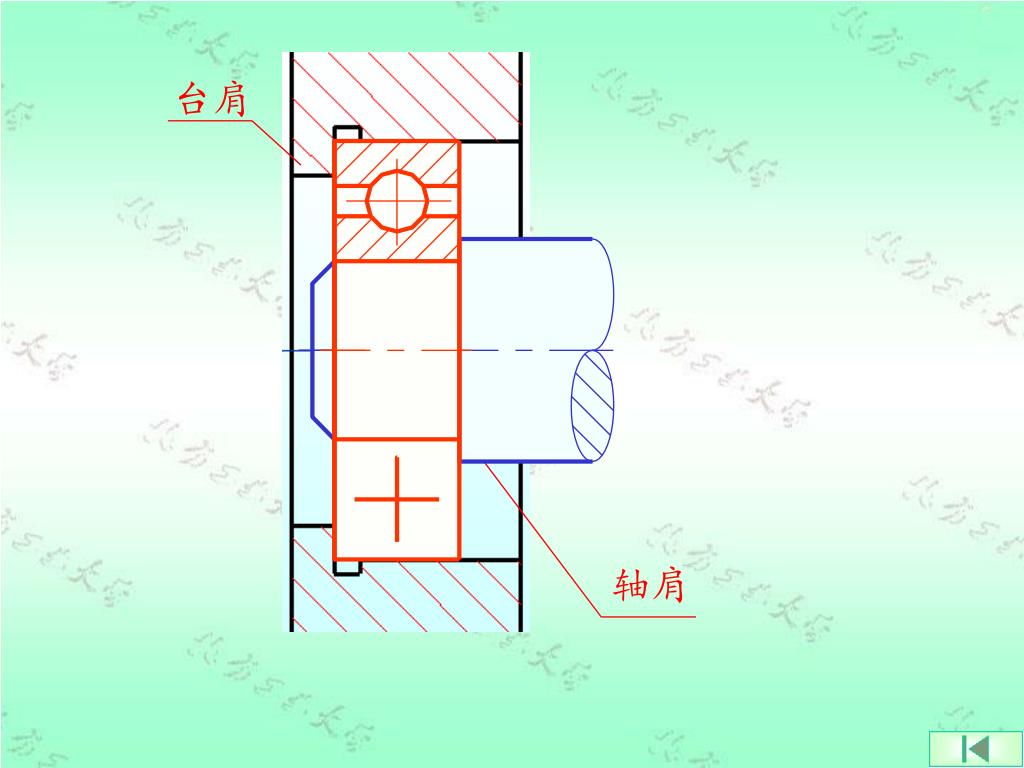

  23. 台肩 轴肩

  24. 要留出板手活动空间 （a）不合理 （b）合理

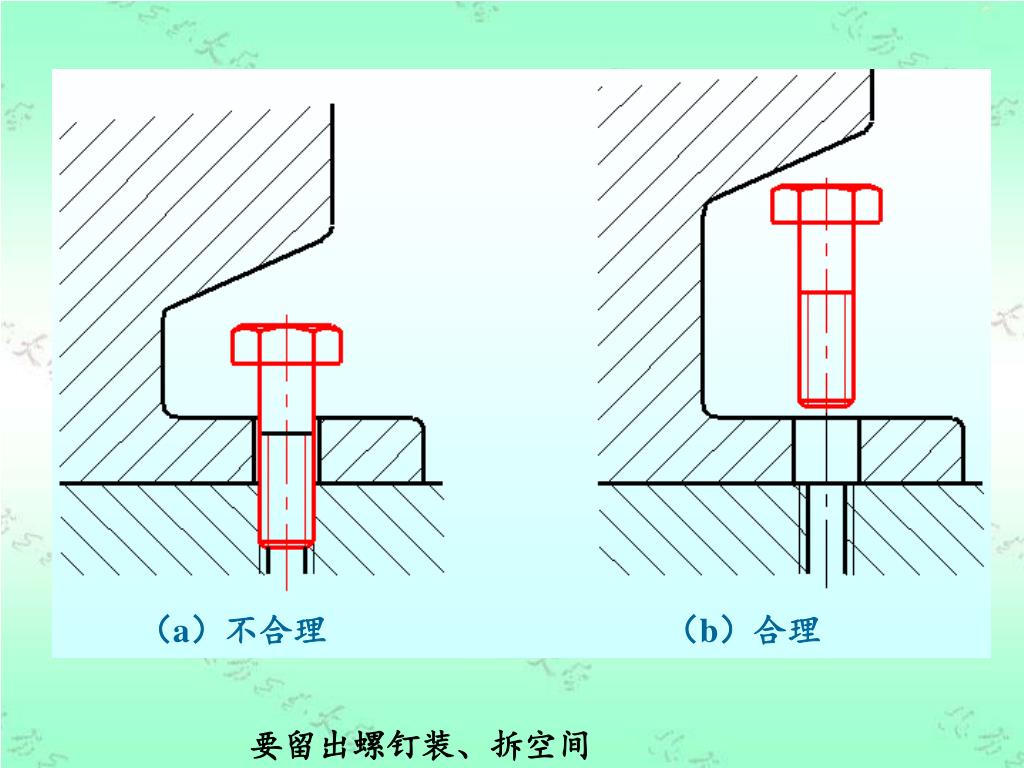

  25. 要留出螺钉装、拆空间 （a）不合理 （b）合理

  26. 六、画装配图的方法和步骤 （一）、了解部件 （二）、确定表达方案 （三）、画装配图的步骤 [例题] 画安全阀的装配图

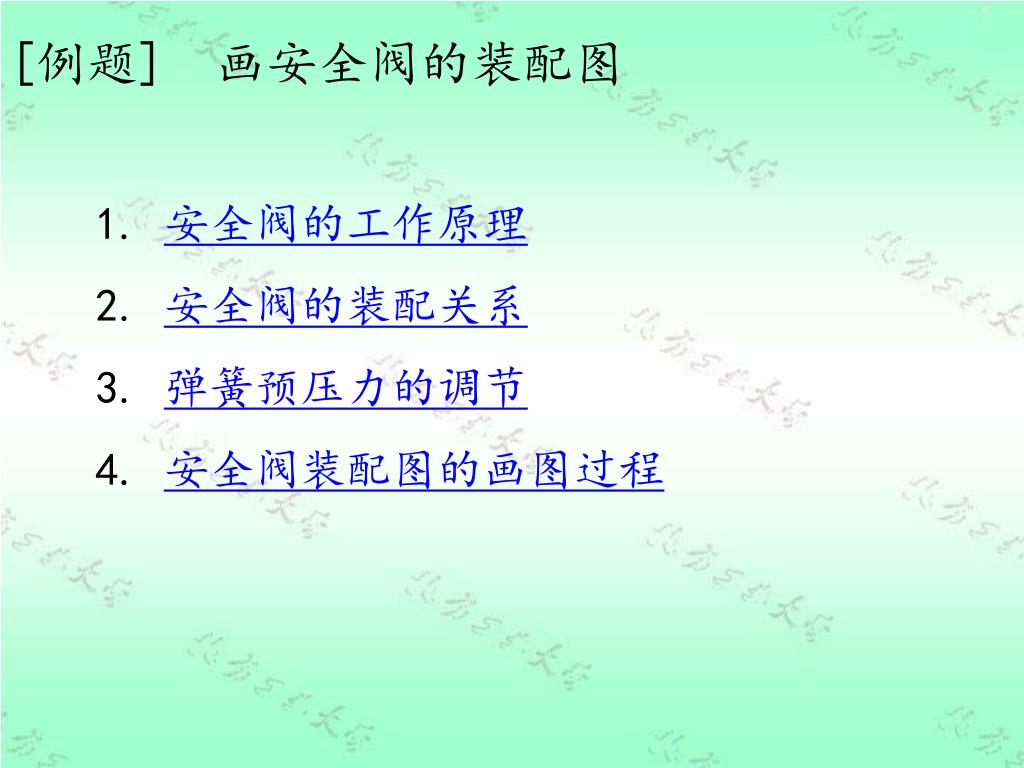

  27. [例题] 画安全阀的装配图 1. 安全阀的工作原理 2. 安全阀的装配关系 3. 弹簧预压力的调节 4. 安全阀装配图的画图过程

  28. 1. 安全阀的工作原理

  29. 2. 安全阀的装配关系

  30. 3. 弹簧预压力的调节

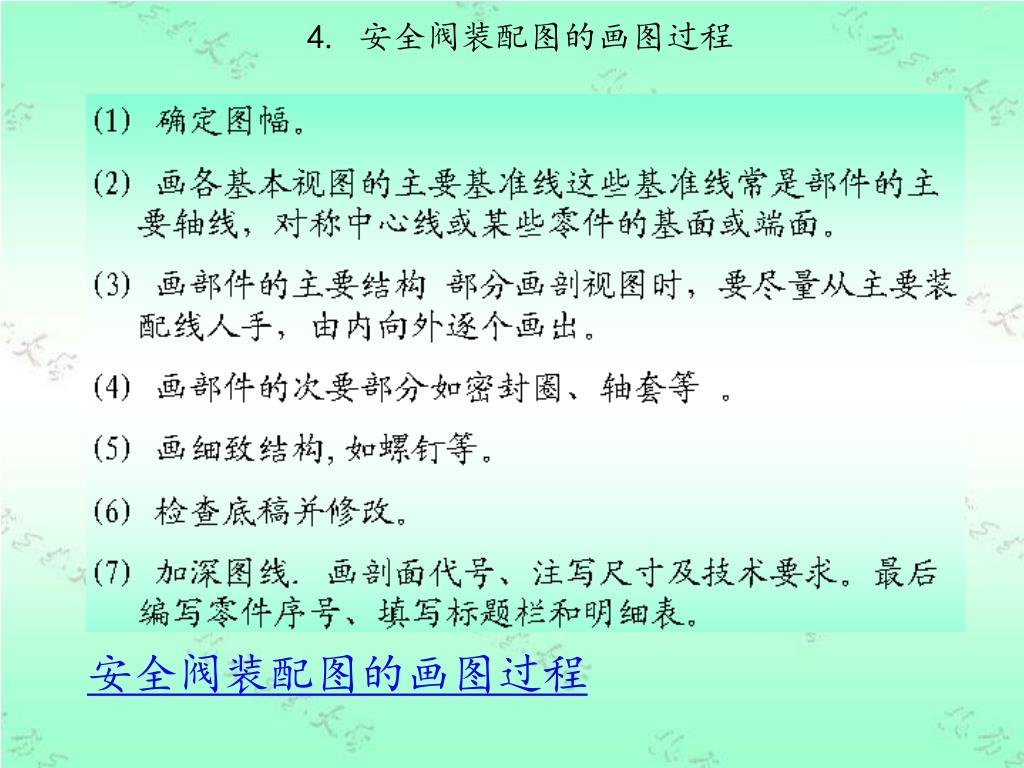

  31. 4. 安全阀装配图的画图过程 安全阀装配图的画图过程

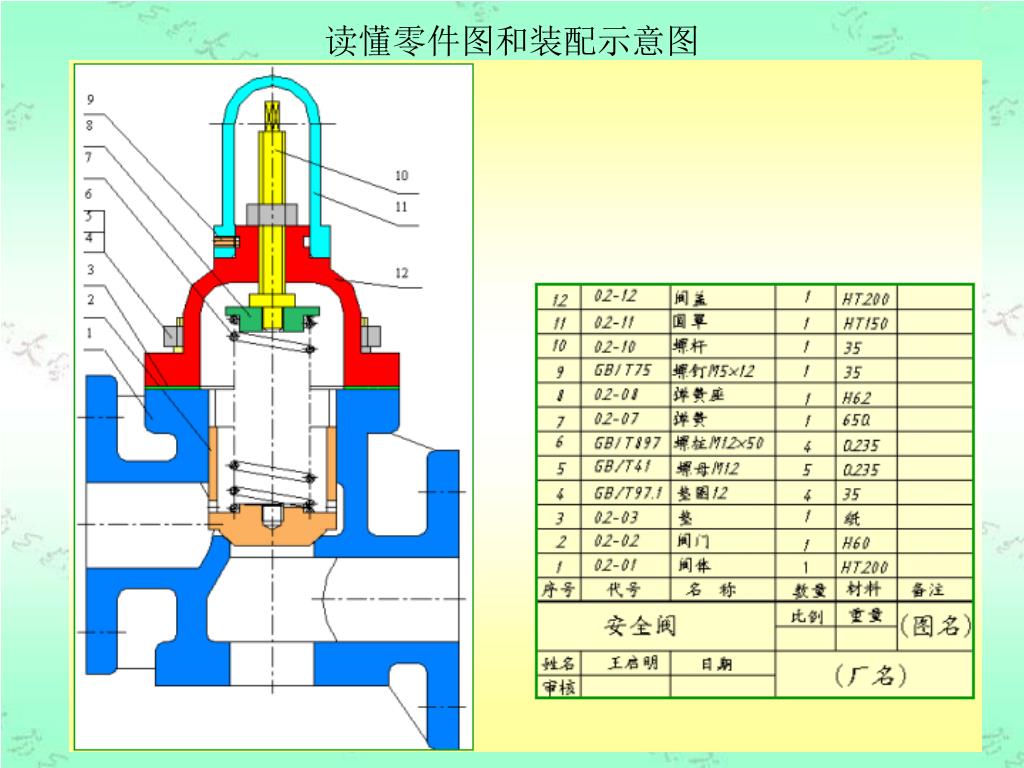

  32. 读懂零件图和装配示意图

  33. 1）定方案、定比例、定图幅，画出图框

  34. 2) 画各基本视图的主要基准线，这些基准线常是部件的主要轴线，对称中心线或某些零件的基面或端面；

  35. 3) 画部件的主要结构部分,画剖视图时，要尽量从主要装配线入手，由内向外逐个画出。（a）画出阀体

  36. (b) 画出阀门

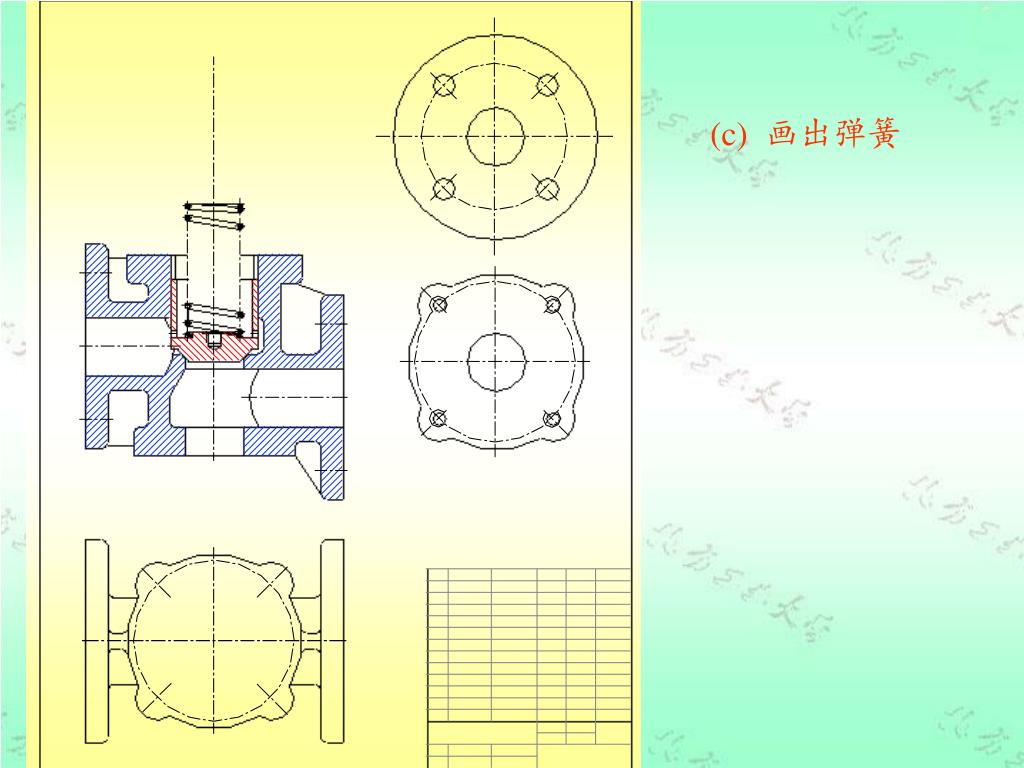

  37. (c) 画出弹簧

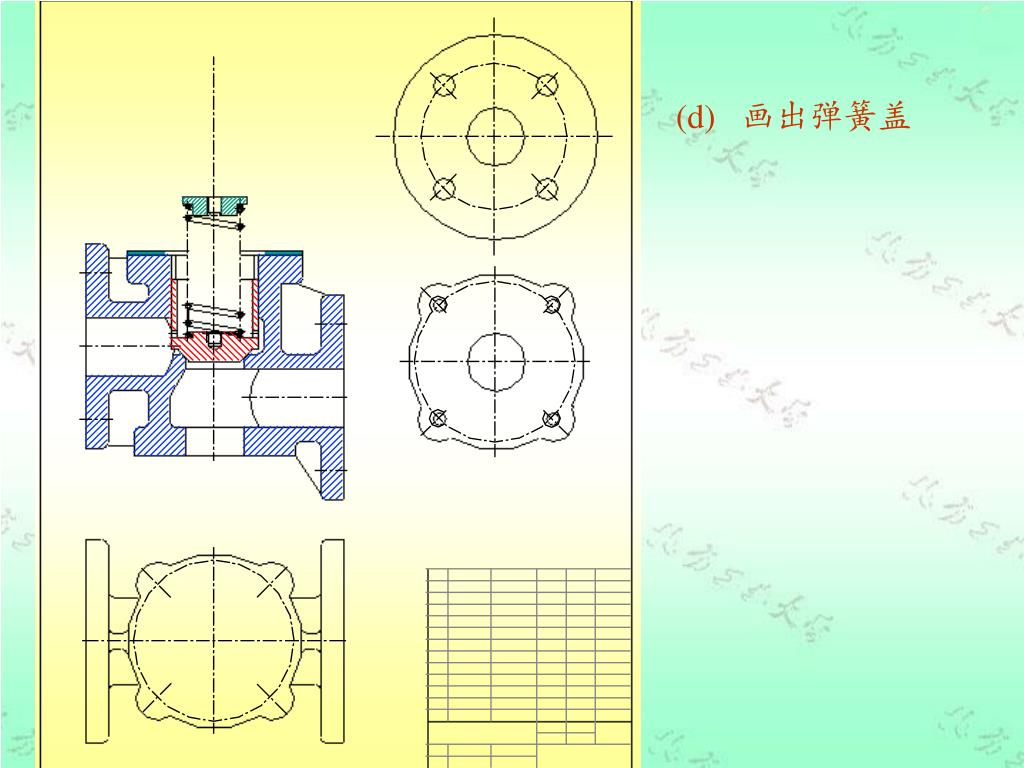

  38. (d) 画出弹簧盖

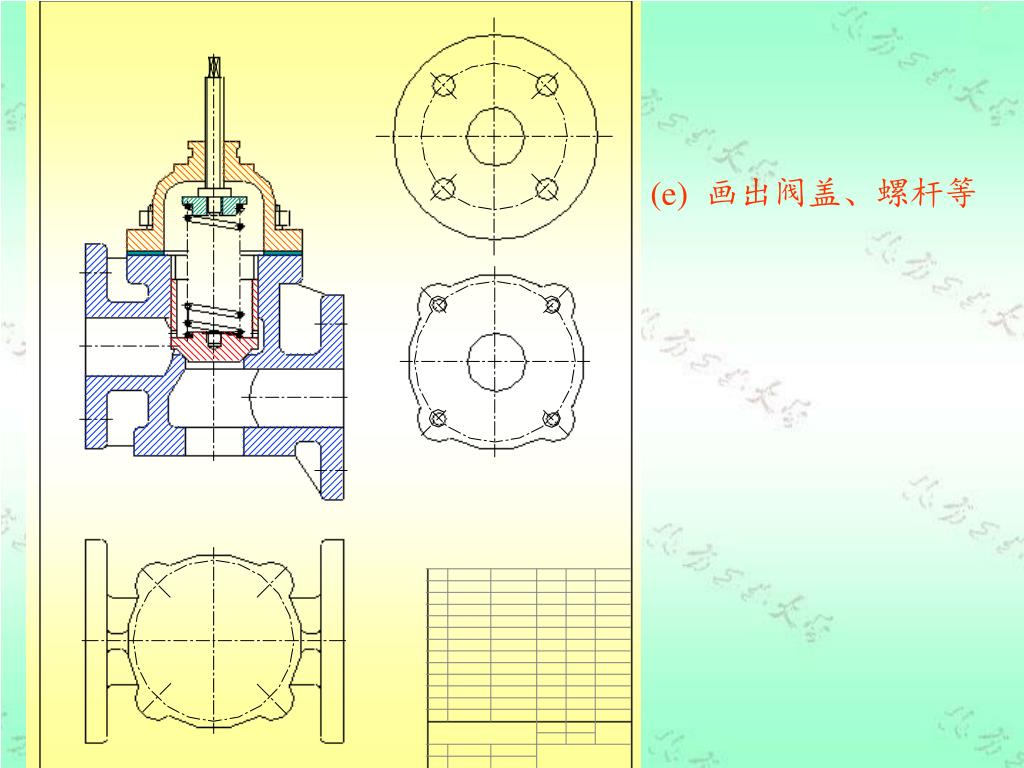

  39. (e) 画出阀盖、螺杆等

  40. (f) 画出阀罩

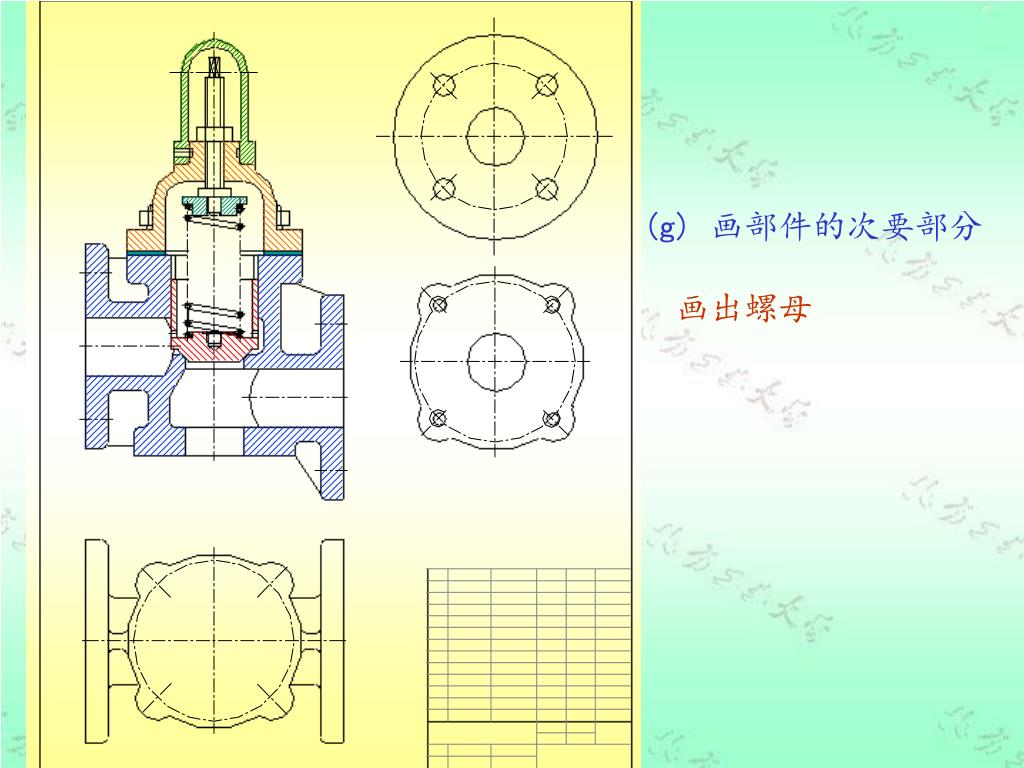

  41. (g) 画部件的次要部分 画出螺母

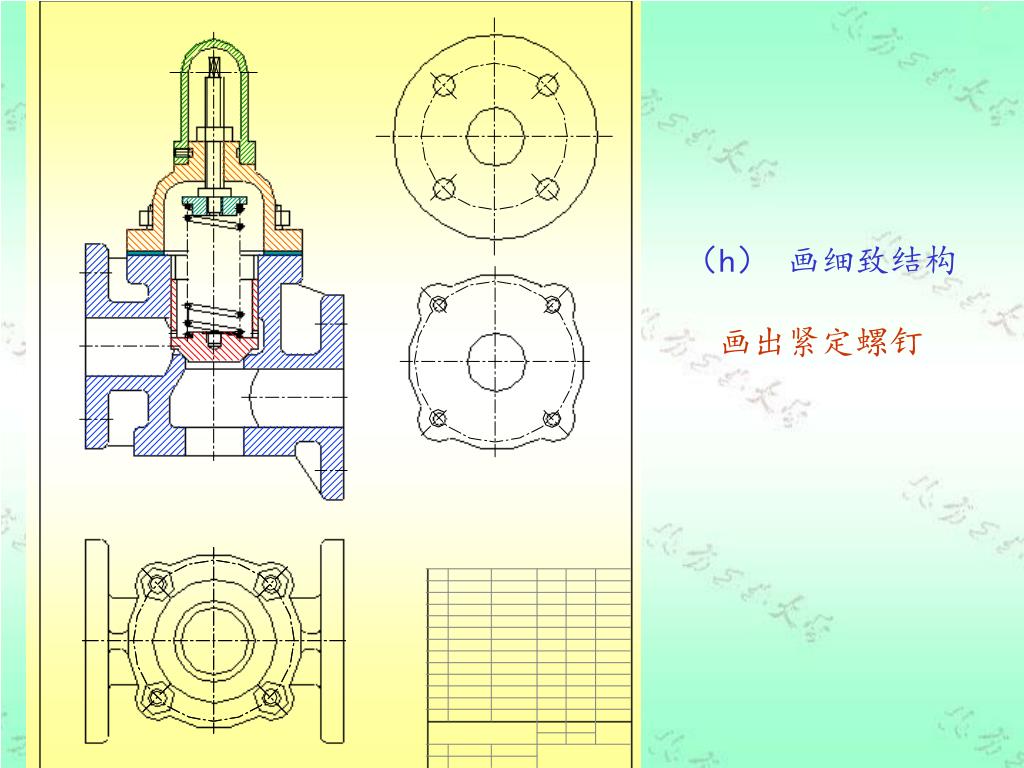

  42. （h） 画细致结构画出紧定螺钉

  43. B 9 8 7 10 6 11 5 4 H8 35 f8 3 12 2 1 A H8 60 f8 B B A 415 4)注写尺寸及技术要求5)编写零件序号、填写标题栏和明细表6)检查、描深 40 140 100 245 4M12 R15 110 110 技术要求 1 阀门与阀体之间的结合面需经研磨，不漏水和气。 2 当阀门关紧后，高压部分能耐压10公斤/平方厘米。 3 未加工表面涂绿色油漆。 4 安全阀与管道连接处需加橡胶石棉垫（XB350）。 176 02-12 1 阀盖 HT200 12 圆罩 02-11 1 11 HT150 10 螺杆 1 02-10 35 GB/T75 螺钉M512 1 9 35 弹簧座 02-08 8 H62 1 弹簧 02-07 65Q 1 7 6 GB/T897 螺柱M1250 Q235 4 GB/T41 5 螺母M12 Q235 5 GB/T97.1 垫圈12 35 4 4 1 02-03 垫 纸 3 02-02 阀门 2 H60 1 02-01 阀体 HT200 1 1 材料 代号 序号 名 称 备注 数量 重量 比例 安全阀 （图名） 王启明 姓名 日期 （厂名） 审核

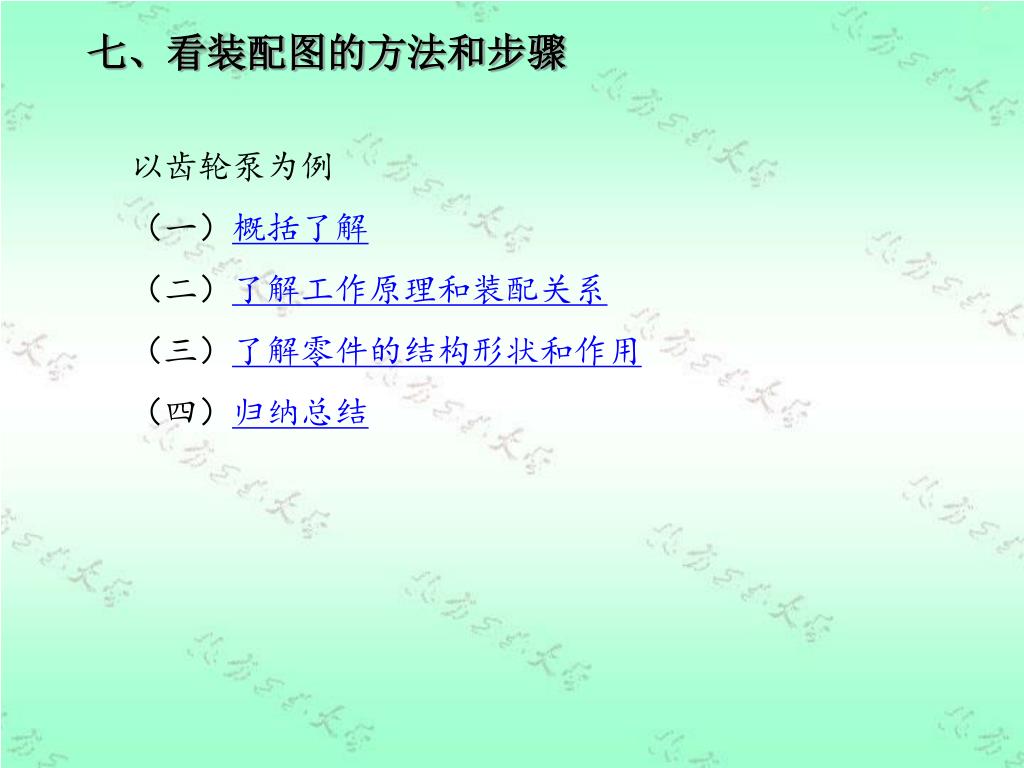

  44. 七、看装配图的方法和步骤 以齿轮泵为例 （一）概括了解 （二）了解工作原理和装配关系 （三）了解零件的结构形状和作用 （四）归纳总结

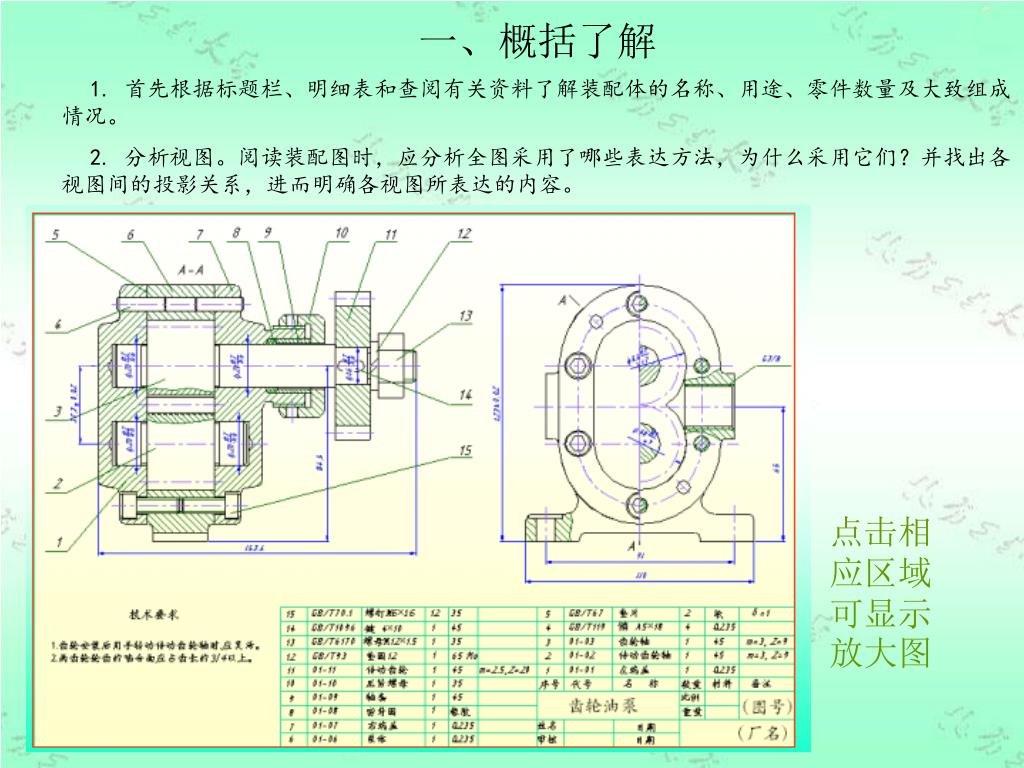

  45. 1. 首先根据标题栏、明细表和查阅有关资料了解装配体的名称、用途、零件数量及大致组成情况。 2. 分析视图。阅读装配图时，应分析全图采用了哪些表达方法，为什么采用它们？并找出各视图间的投影关系，进而明确各视图所表达的内容。 一、概括了解 点击相应区域可显示放大图

  46. 二、了解工作原理和装配关系 经过上面的分析，需进一步了解部件的运动，支撑、润滑、密封等结构，弄清零件间的配合性质、连接方式等。 1. 了解部件的工作原理2. 了解装配关系

  47. 1. 齿轮泵的工作原理
