Presentation Transcript


6456519

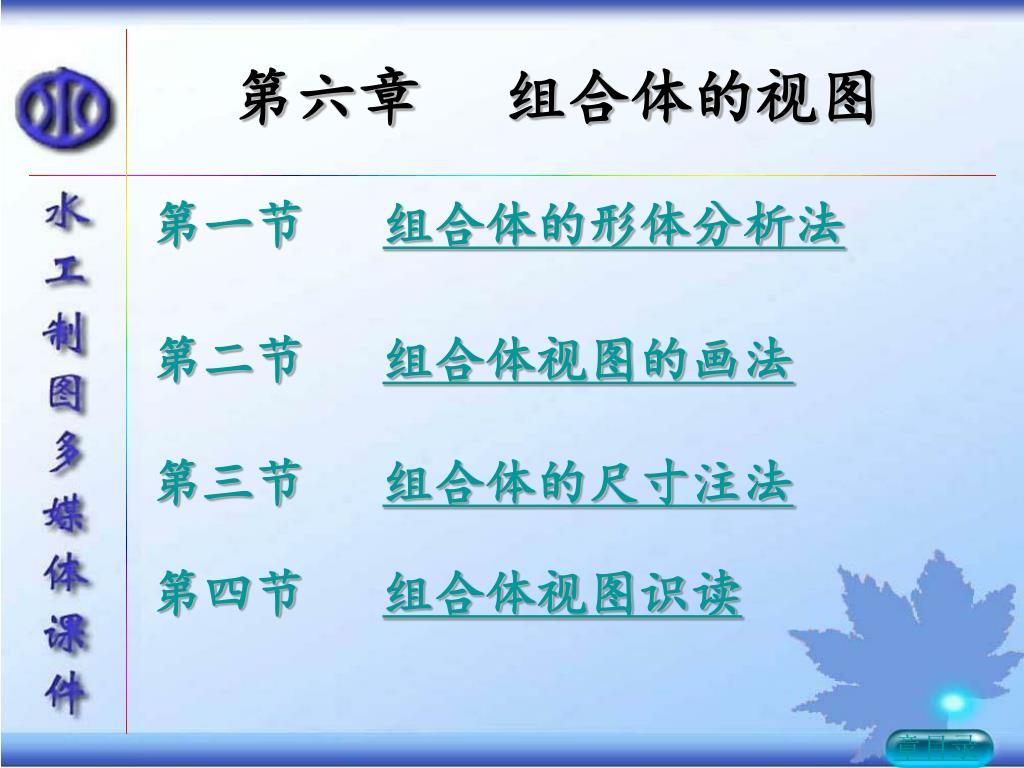

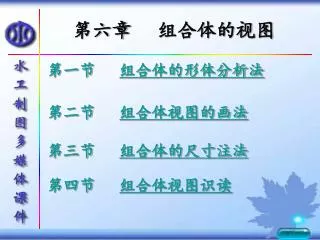

第六章组合体的视图

第一节组合体的形体分析法

第二节组合体视图的画法

第三节组合体的尺寸注法

第四节 组合体视图识读

章目录


6456519

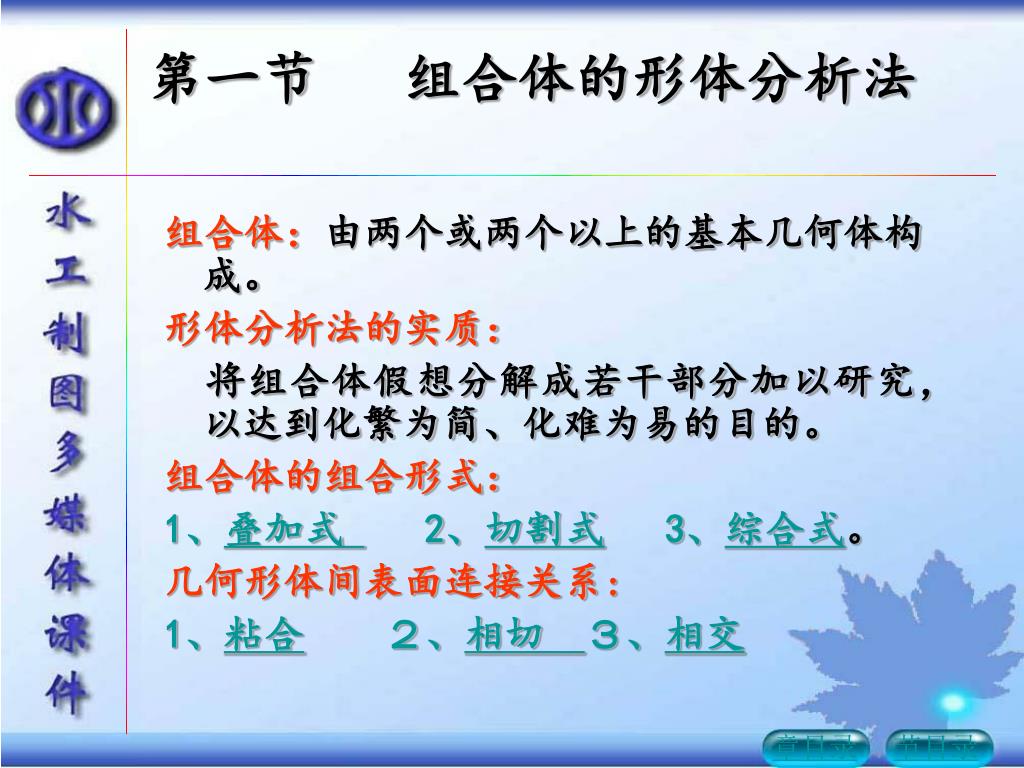

第一节 组合体的形体分析法

组合体:由两个或两个以上的基本几何体构成。

形体分析法的实质:

 将组合体假想分解成若干部分加以研究,以达到化繁为简、化难为易的目的。

组合体的组合形式:

1、叠加式 2、切割式3、综合式。

几何形体间表面连接关系:

1、粘合2、相切 3、相交

章目录

节目录


6456519

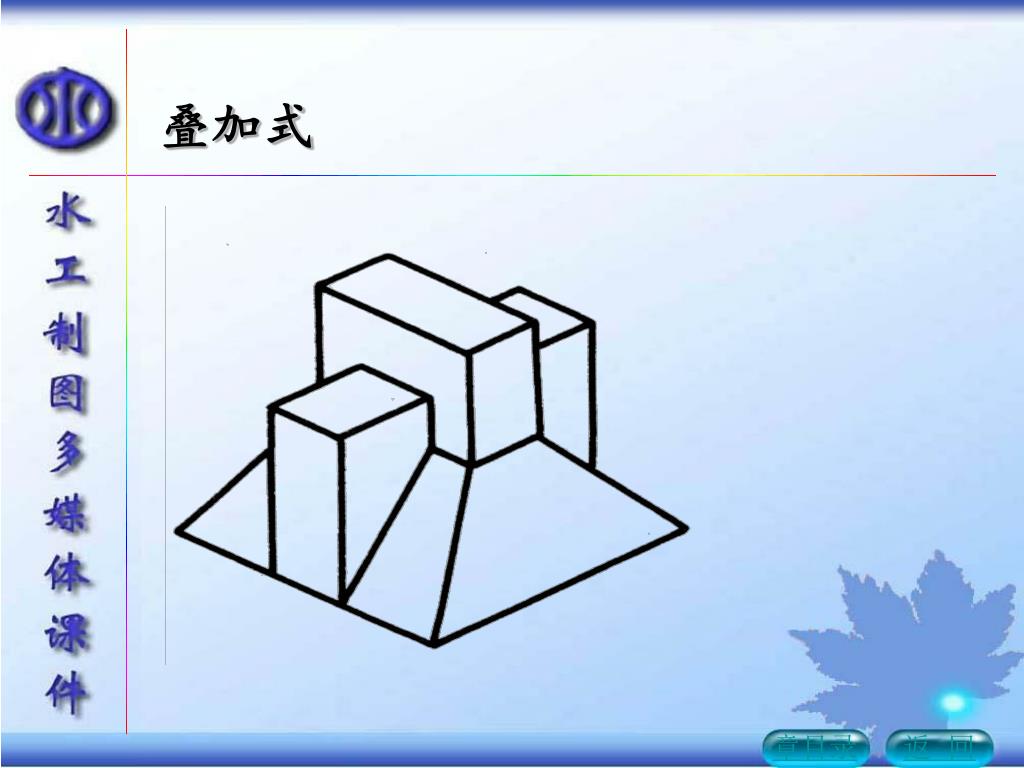

叠加式

章目录

返 回


6456519

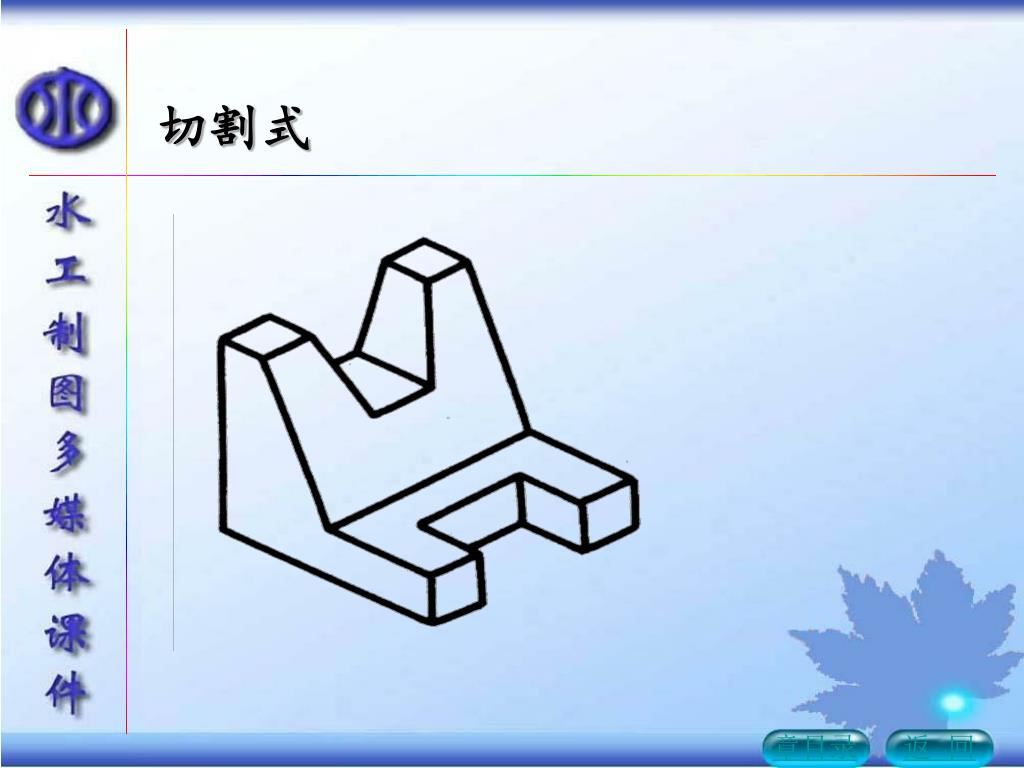

切割式

章目录

返 回


6456519

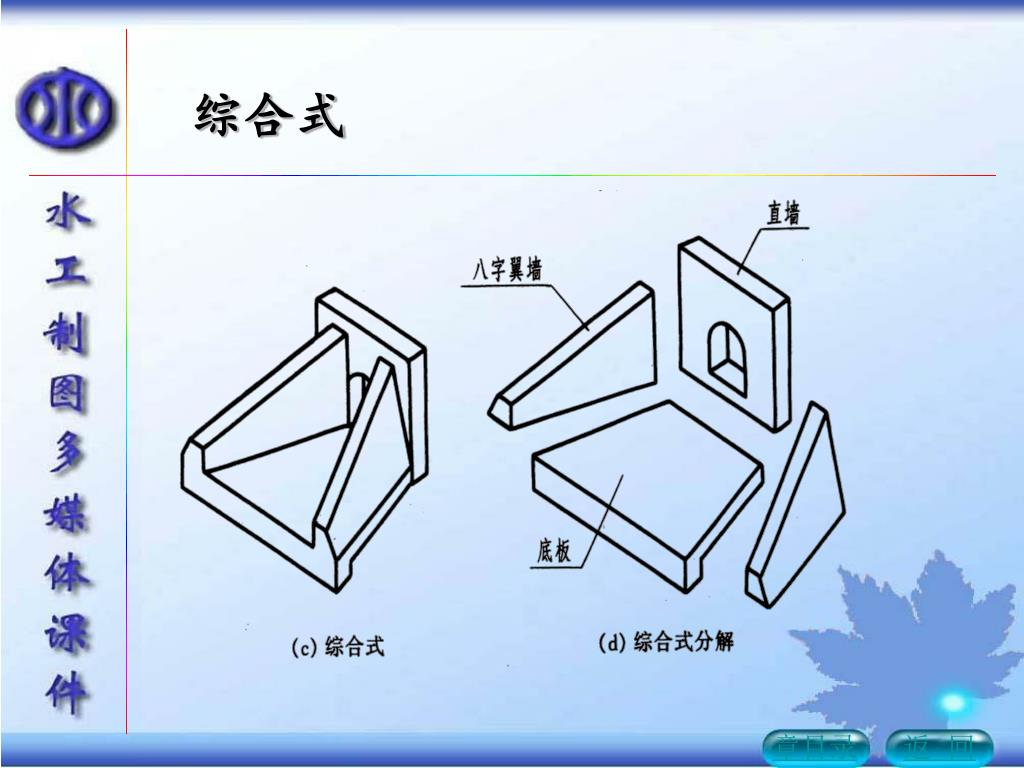

综合式

章目录

返 回


6456519

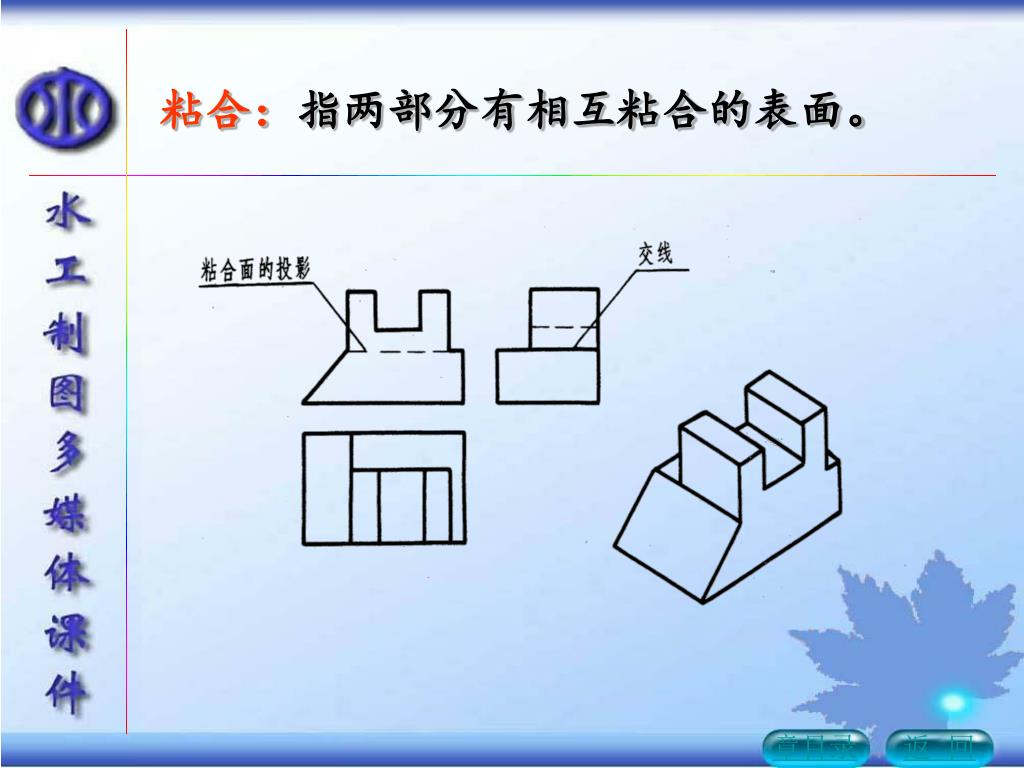

粘合:指两部分有相互粘合的表面。

章目录

返 回


6456519

相切:指两部分间有光滑过渡的平面与曲面或曲面与曲面。

章目录

返 回


6456519

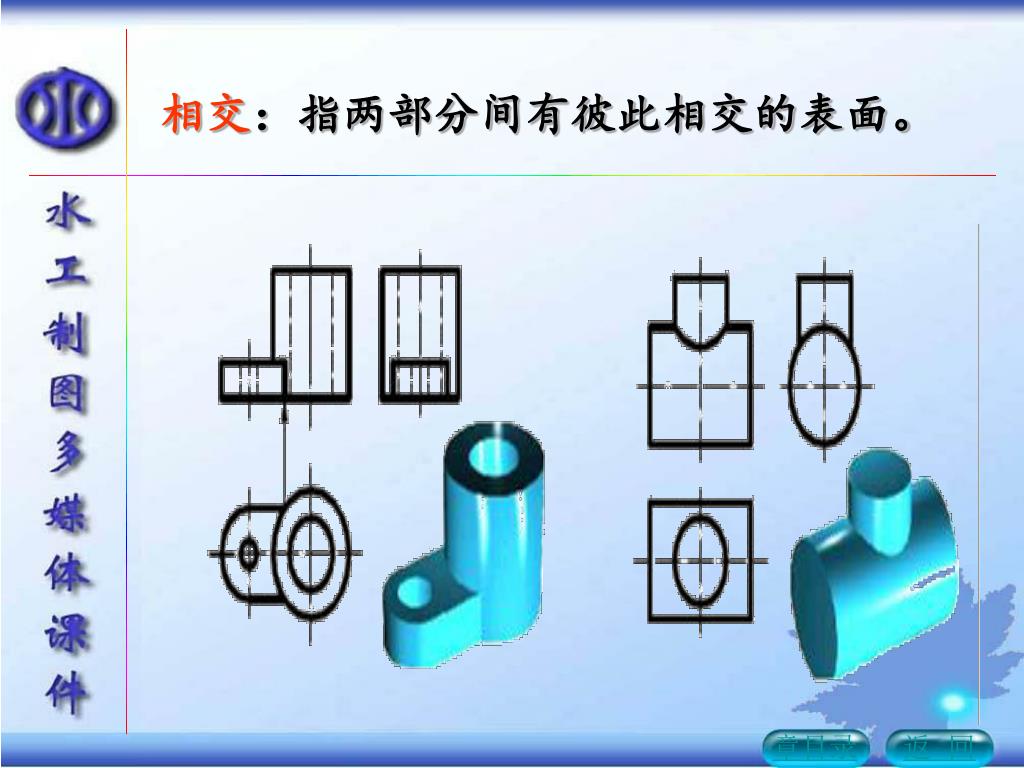

相交:指两部分间有彼此相交的表面。

章目录

返 回


6456519

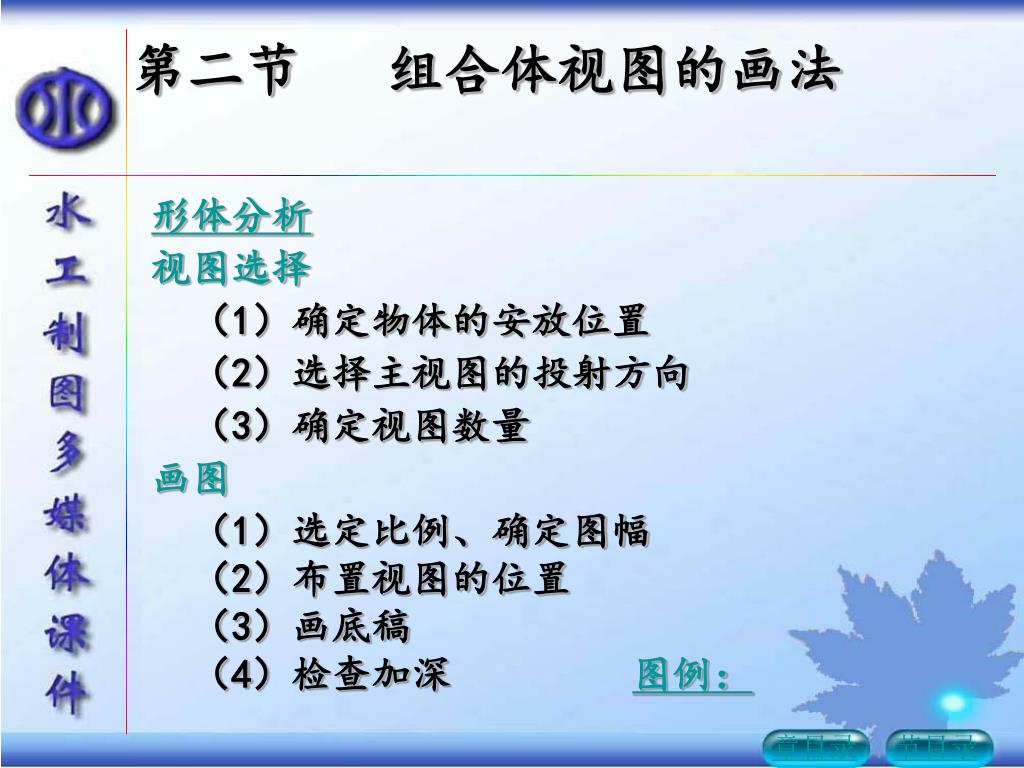

第二节  组合体视图的画法

形体分析

视图选择

(1)确定物体的安放位置

(2)选择主视图的投射方向

(3)确定视图数量

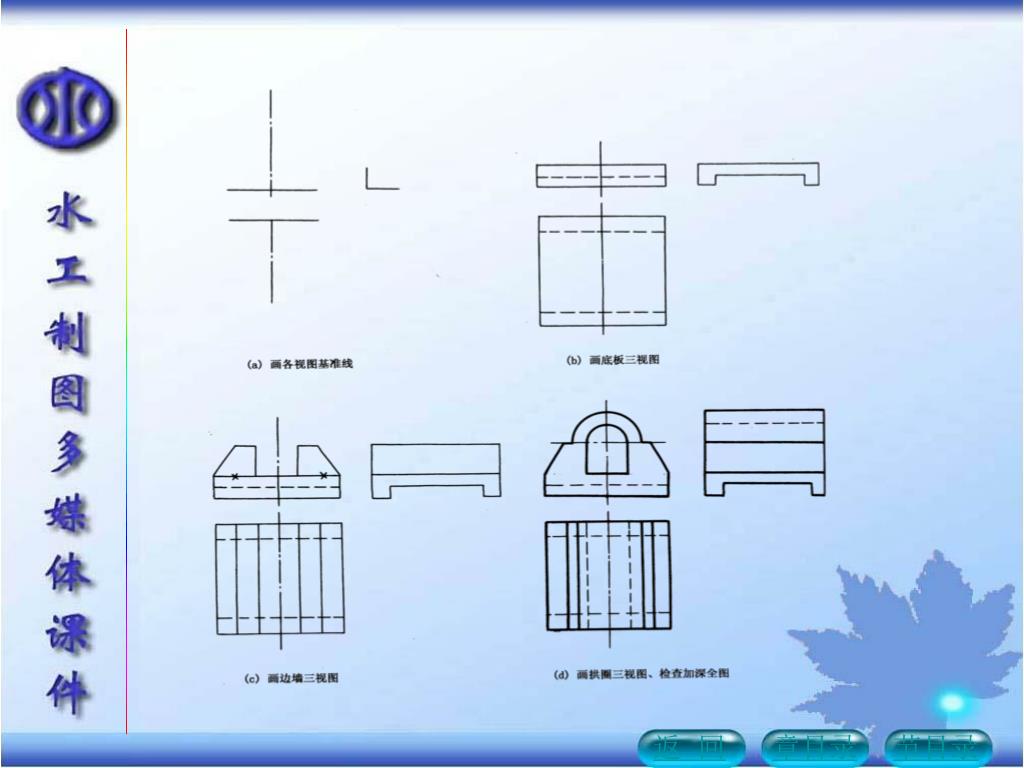

画图

(1)选定比例、确定图幅

(2)布置视图的位置

(3)画底稿

(4)检查加深 图例:

章目录

节目录


6456519

形体分析

章目录

返 回


6456519

返 回

章目录

节目录


6456519

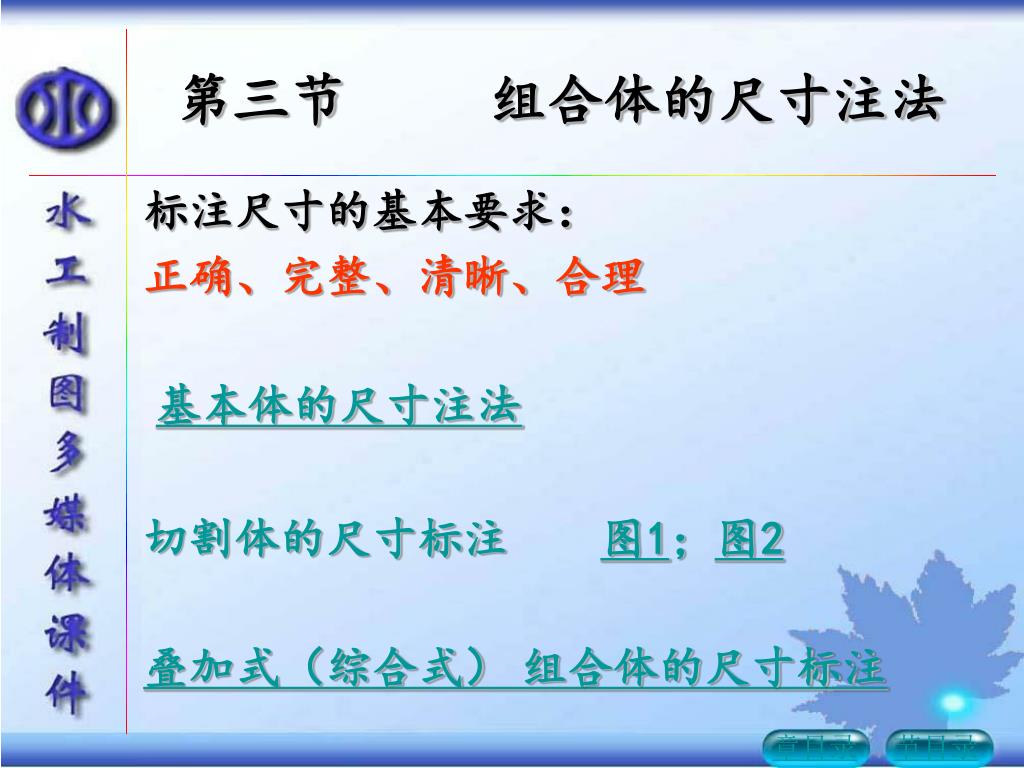

第三节   组合体的尺寸注法

标注尺寸的基本要求:

正确、完整、清晰、合理

基本体的尺寸注法

切割体的尺寸标注图1;图2

叠加式(综合式)组合体的尺寸标注

章目录

节目录


6456519

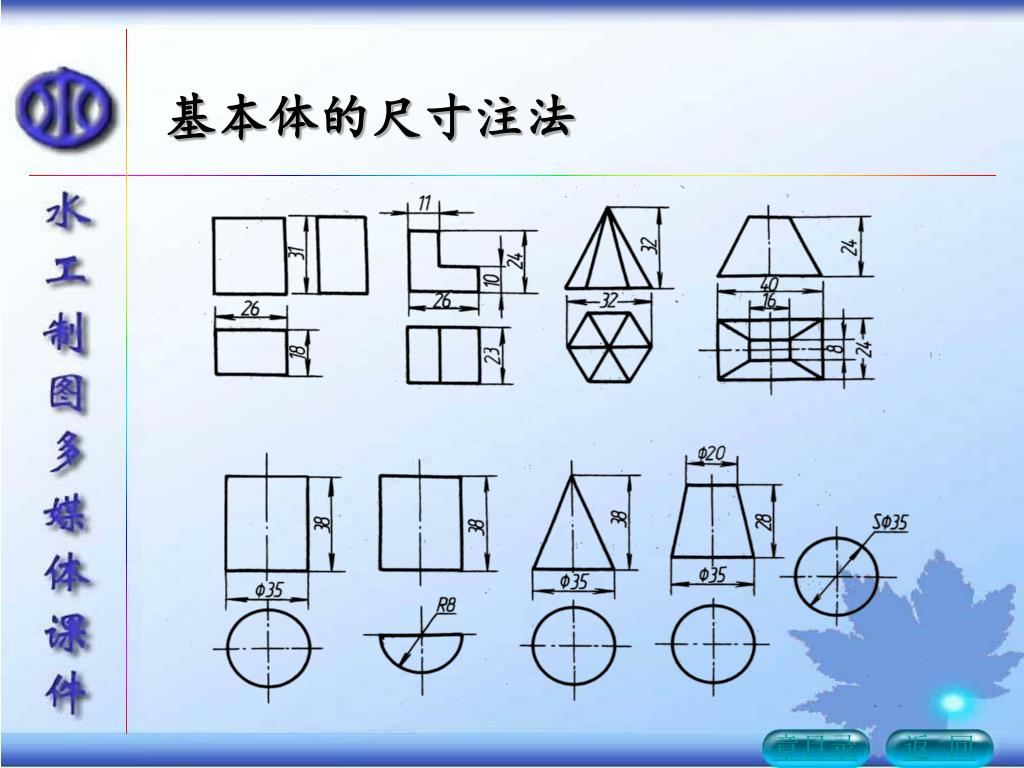

基本体的尺寸注法

章目录

返 回


6456519

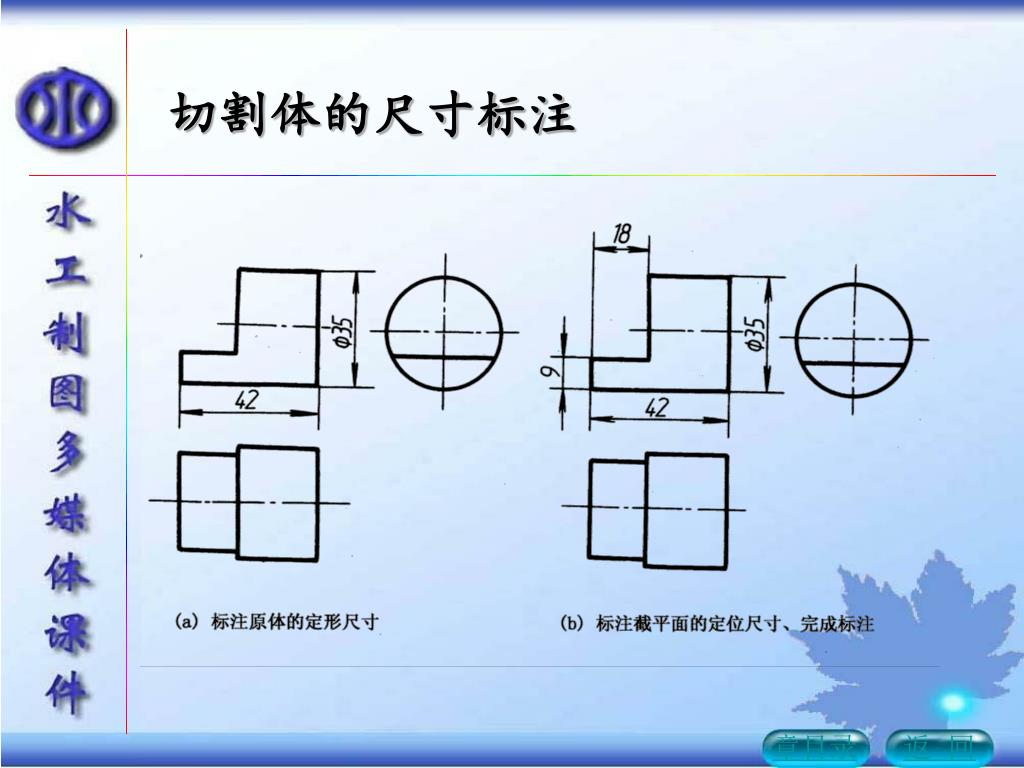

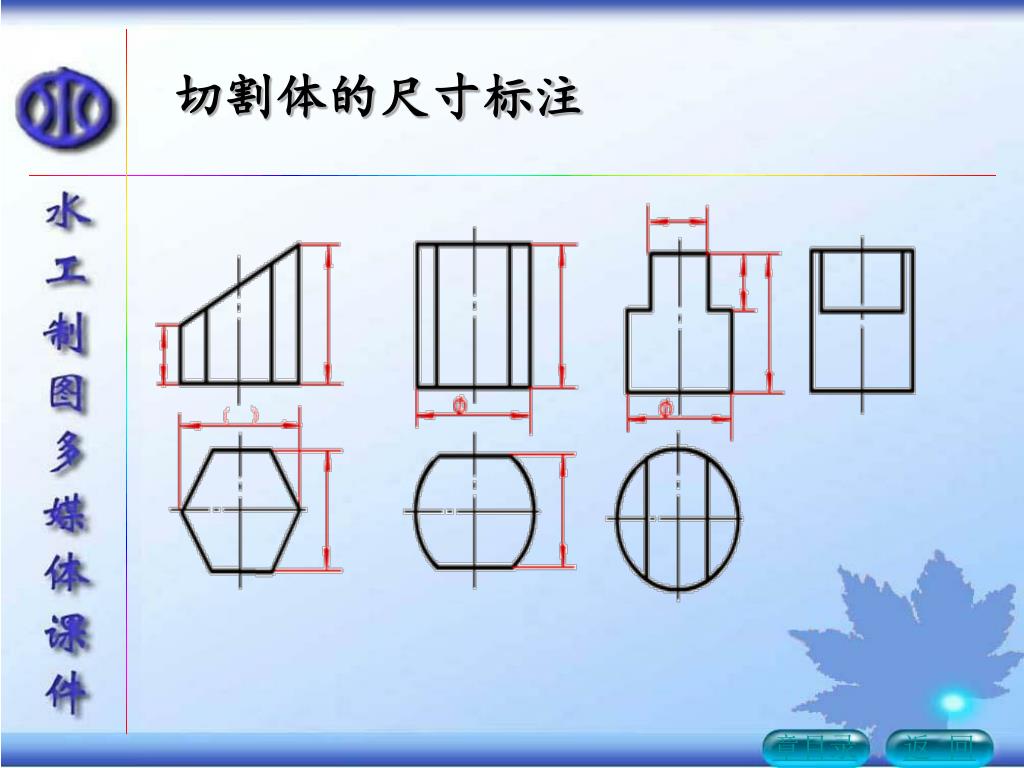

切割体的尺寸标注

章目录

返 回


6456519

切割体的尺寸标注

章目录

返 回


6456519

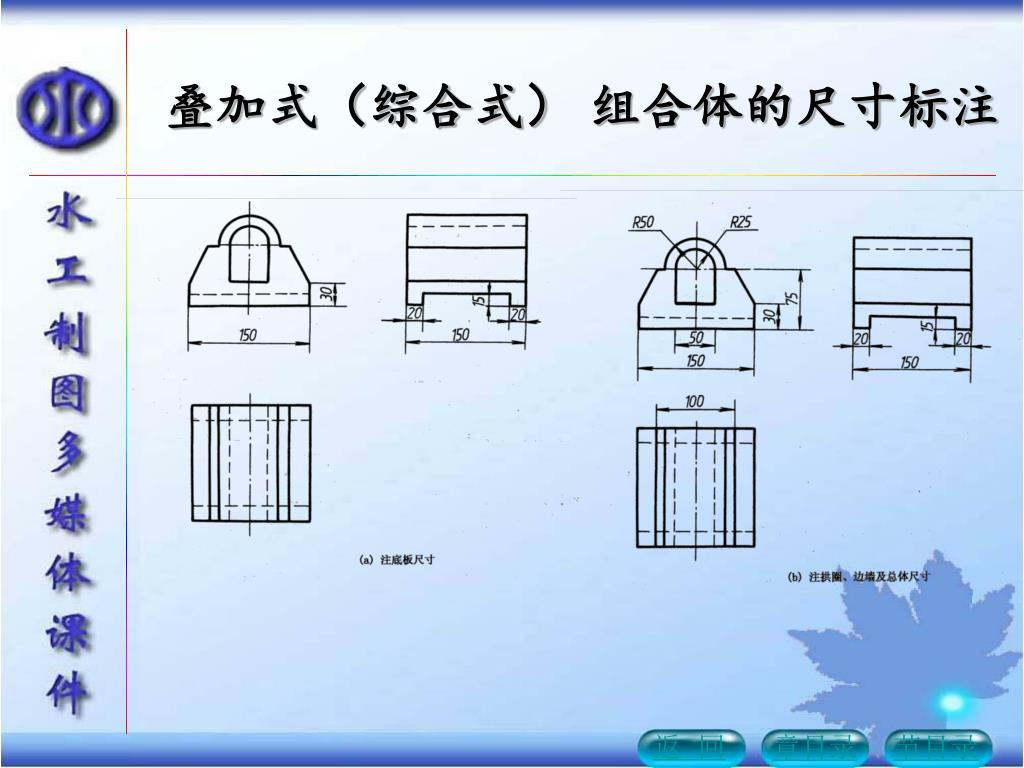

叠加式(综合式)组合体的尺寸标注

返 回

章目录

节目录


6456519

第四节  组合体视图识读

  • 几个视图要用投影关系联系起来看

  • 熟记读图的依据

  • 应弄清视图中线框和图线的含义

  • 读图的基本方法

章目录

节目录


6456519

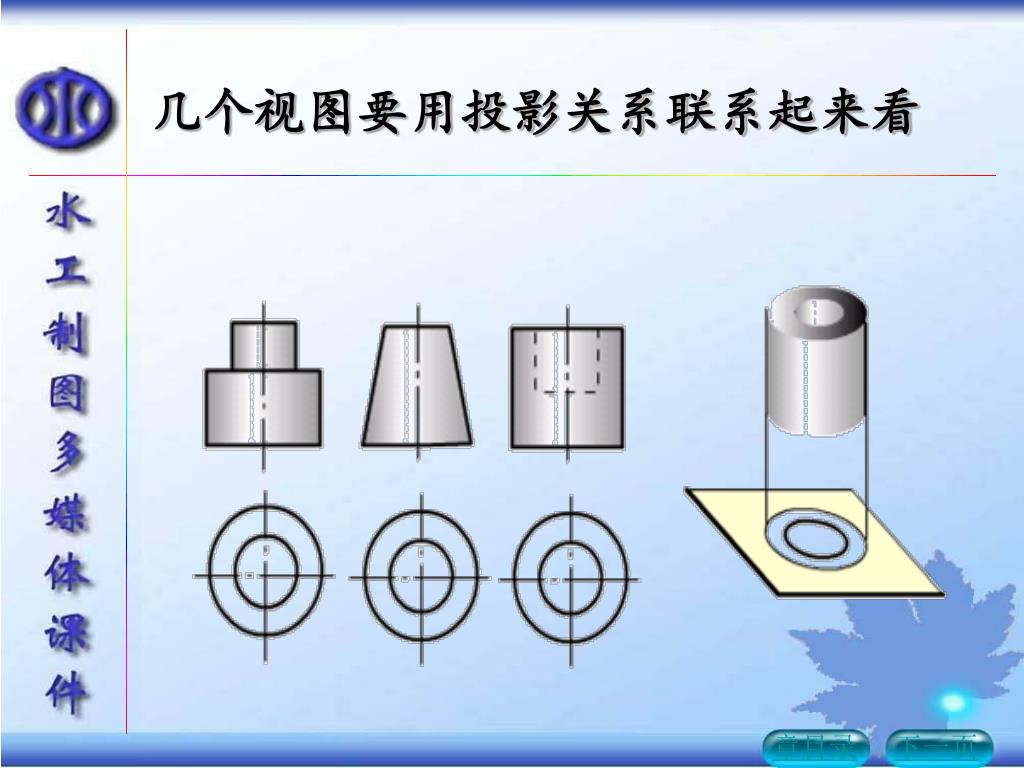

几个视图要用投影关系联系起来看

章目录

下一页


6456519

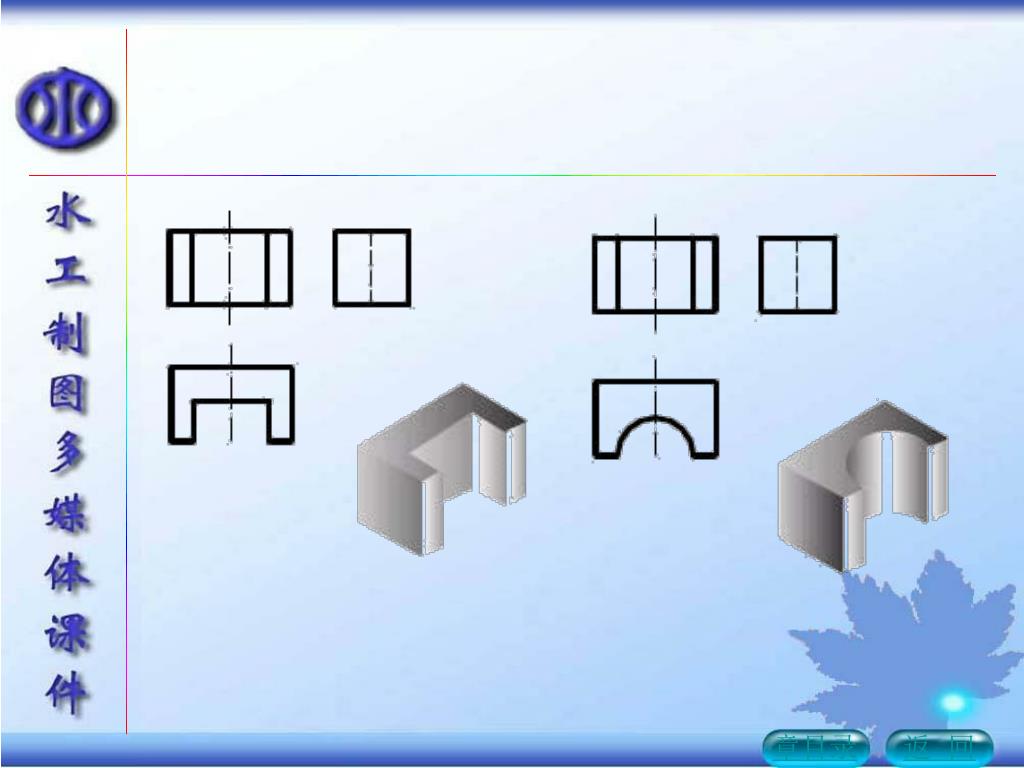

章目录

返 回


6456519

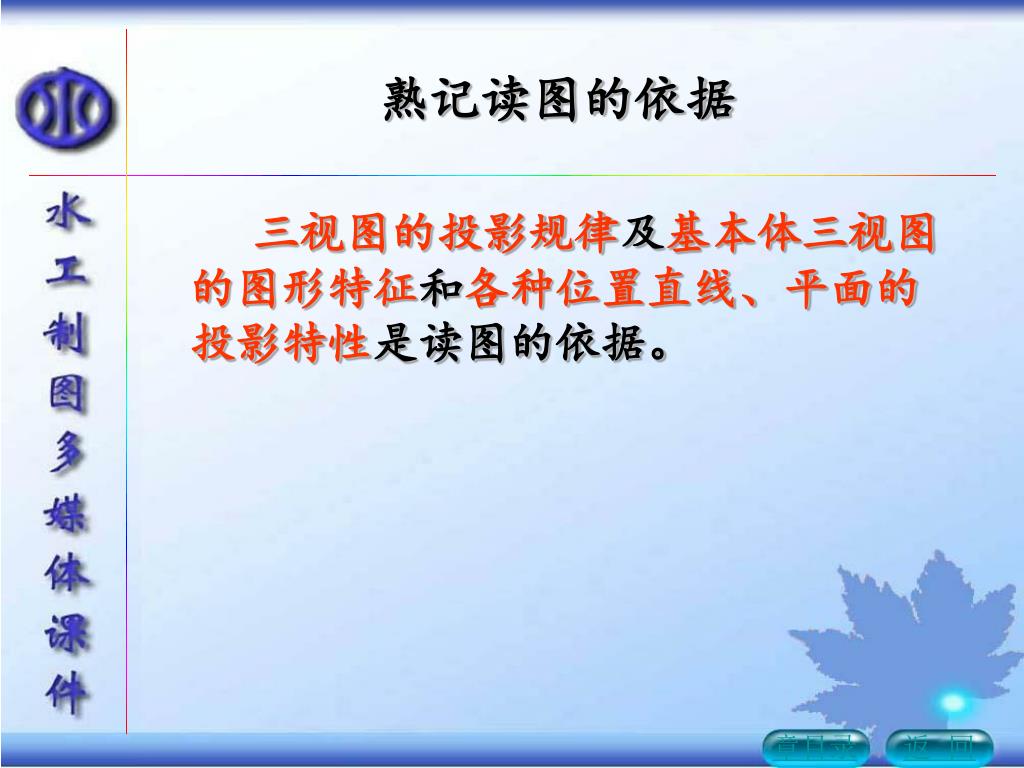

熟记读图的依据

三视图的投影规律及基本体三视图的图形特征和各种位置直线、平面的投影特性是读图的依据。

章目录

返 回


6456519

应弄清视图中线框和图线的含义

视图中每一个封线框的含义可能是:

(1)平面

(2)曲面

(3)平面与曲面相切连接

章目录

下一页


6456519

视图中每一图线的含义可能是:

(1)垂直面的投影;

(2)表面的交线;可能是平面与平面的交线,也可能是平面与曲面的交线。

(3)曲面转向轮廓线。

章目录

返 回


6456519

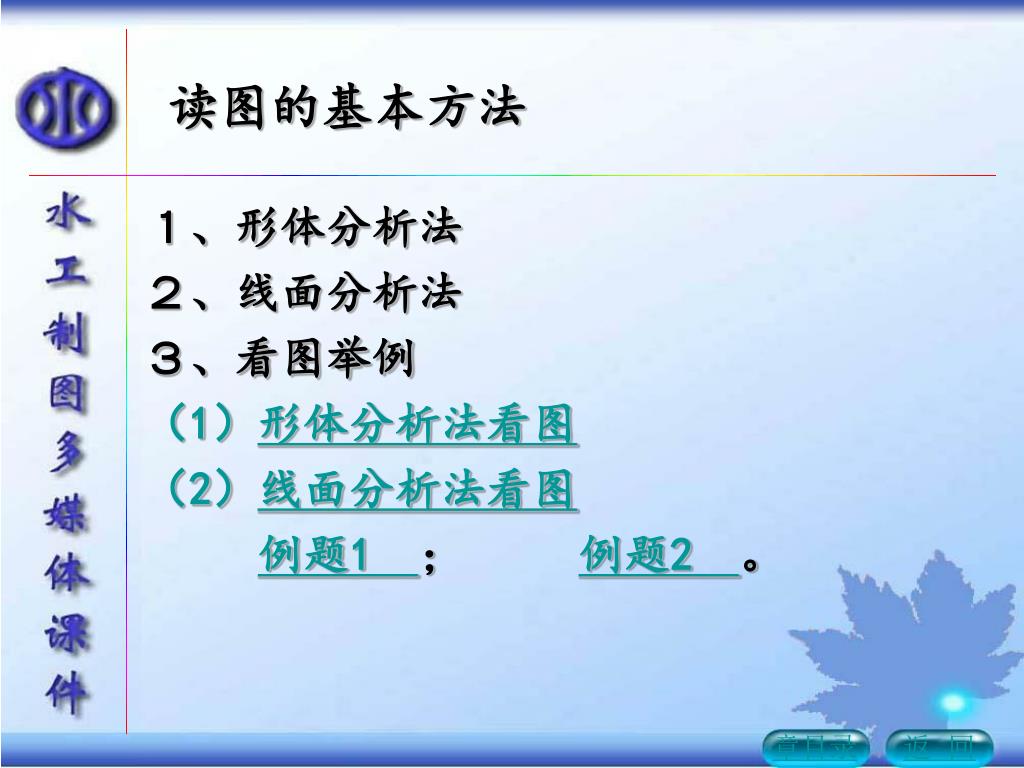

读图的基本方法

1、形体分析法

2、线面分析法

3、看图举例

(1)形体分析法看图

(2)线面分析法看图

例题1 ; 例题2 。

章目录

返 回


6456519

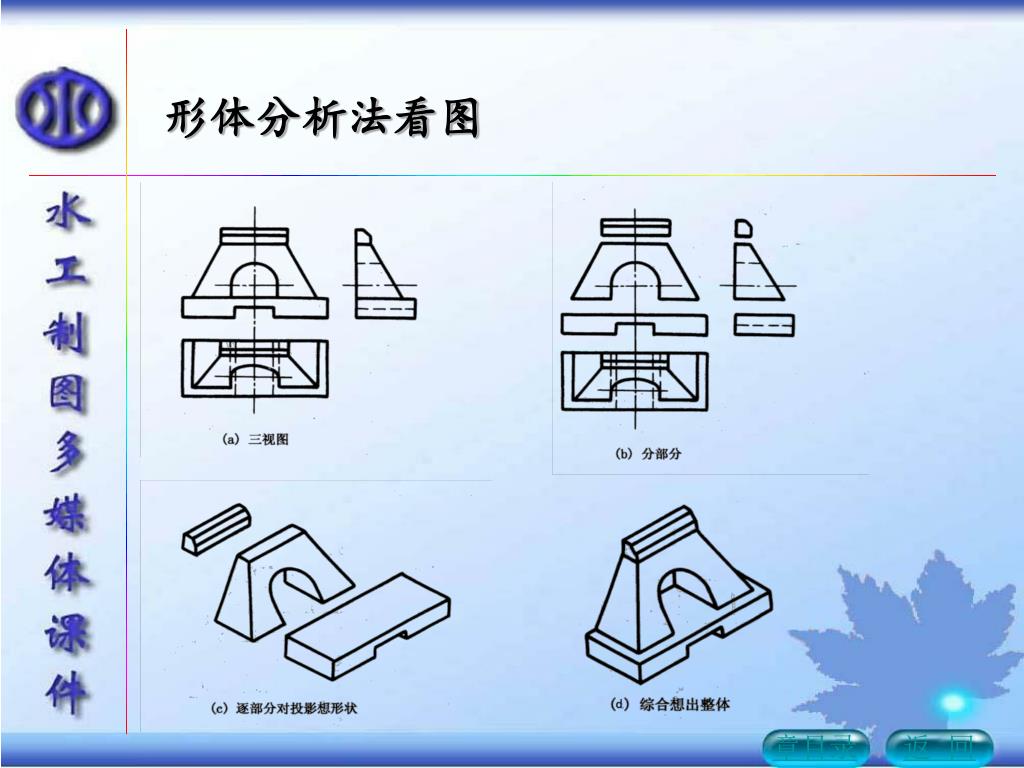

形体分析法看图

章目录

返 回


6456519

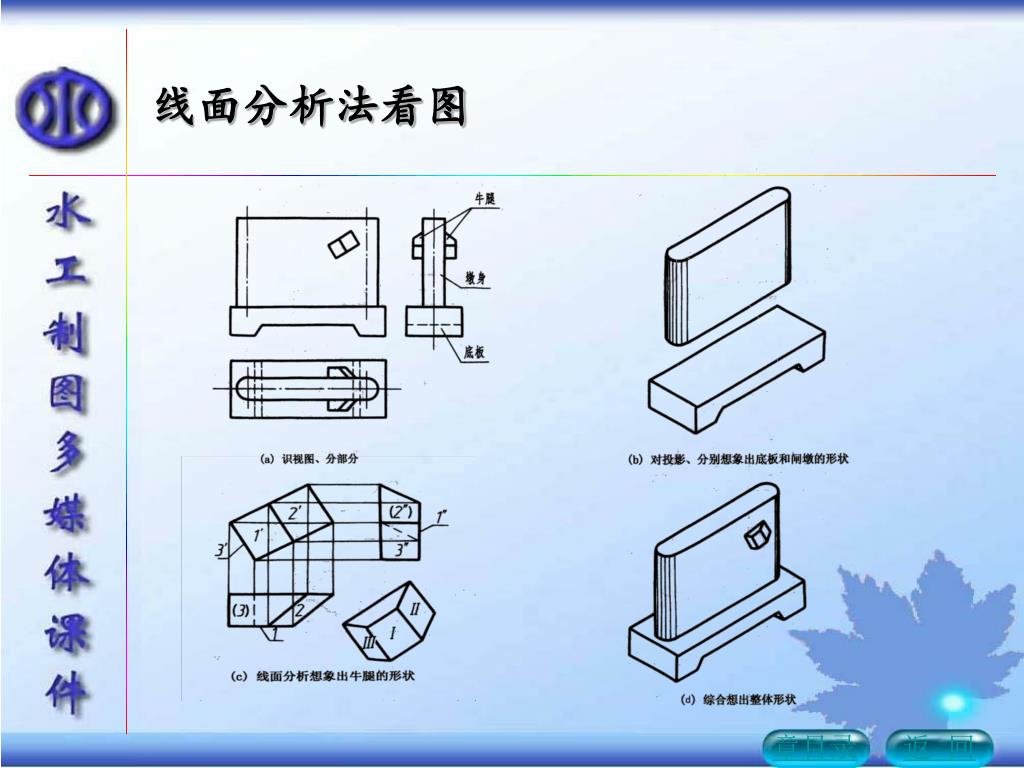

线面分析法看图

章目录

返 回


6456519

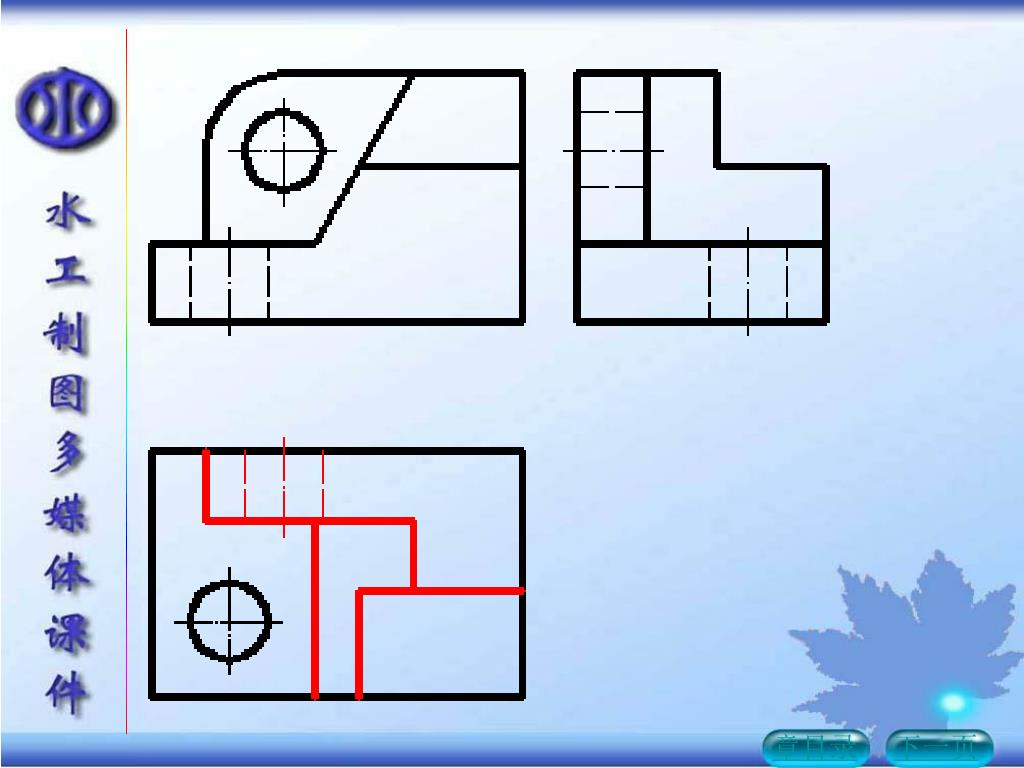

例1:补漏线.

(1)

章目录

解 答


6456519

章目录

下一页


6456519

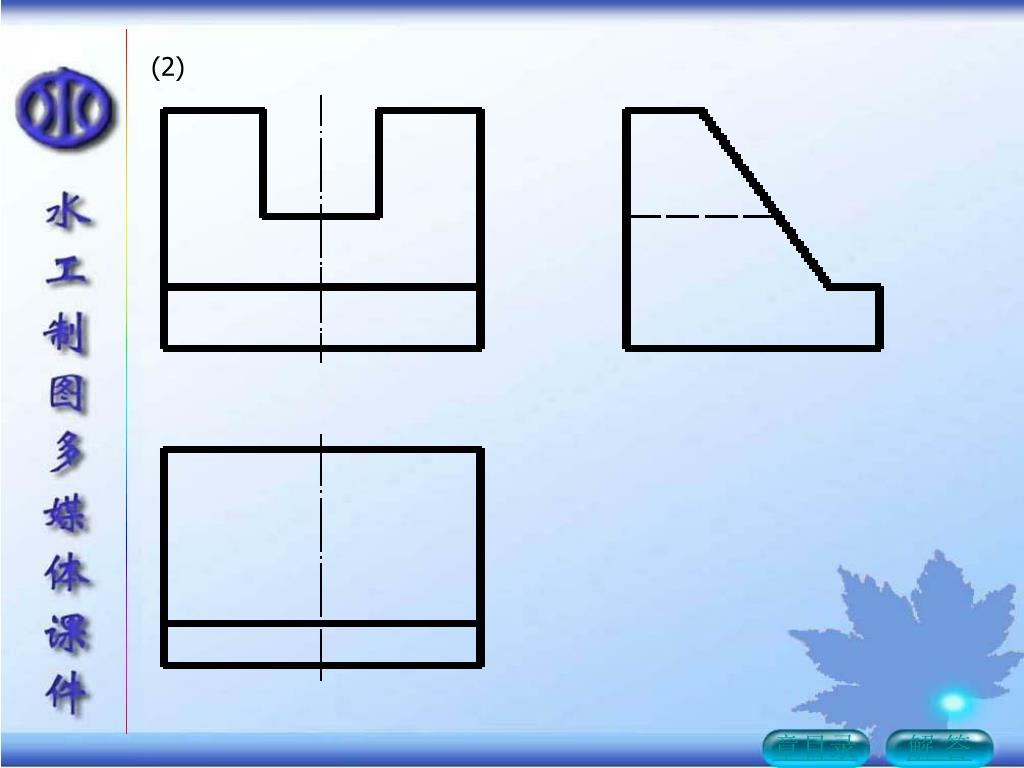

(2)

章目录

解 答


6456519

章目录

返 回


6456519

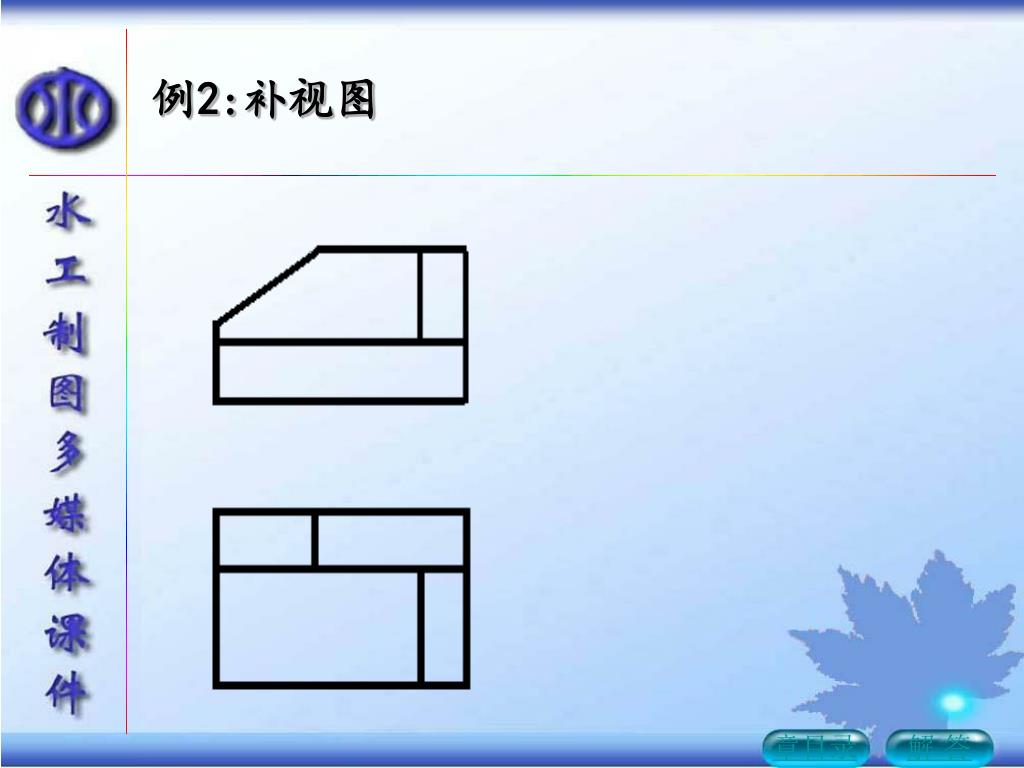

例2:补视图

章目录

解 答


6456519

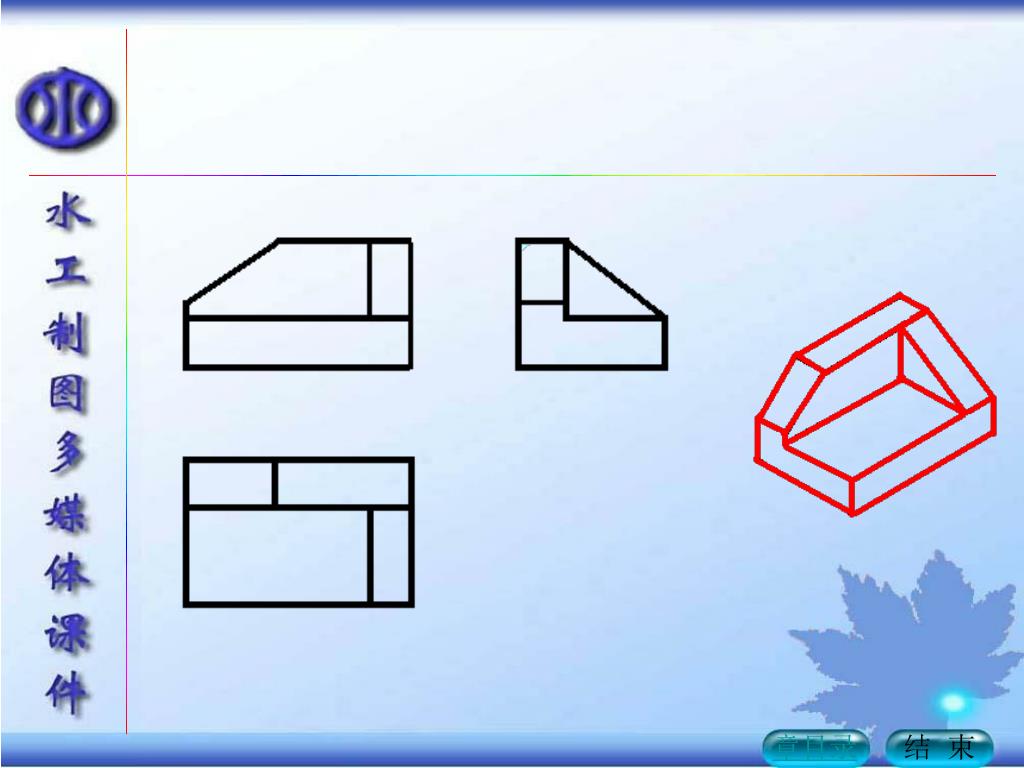

章目录

结 束
