Sap r 3

SAP R/3

Alapok


Bevezet
Bevezető

  • SAP: System, Applications and Products

  • mySAP Business Suite

    • mySAP ERP

    • mySAP CRM

    • mySAP SRM

    • mySAP SCM

  • Industry Solutions

    • Banking

    • Automotive

    • Utilities

    • Telecommunications

    • Media


Modulok
Modulok

  • Integráltság

  • Modulok:

    • FI – Financial Accounting – Számvitel

    • CO – Controlling – Belső számvitel

    • SD – Sales and Distribution – Értékesítés és „eladás oldali” logisztika

    • MM – Material Management – Anyaggazdálkodás, „beszerzés oldali” logisztika

    • PP – Production Planning – Termeléstervezés

    • PM – Plant Maintenance – Üzemkarbantartás

    • AM – Asset Management – Eszköznyilvántartás

    • HR – Human Resources – Humán erőforrás kezelés

    • QA – Quality Assurance – Minőségbiztosítás

  • Industry Solutions



Hasznos dolgok
Hasznos dolgok

  • Navigálás

  • Üzenetek:

    • Zöld

    • Sárga

    • Piros

    • Egyebek (info, short dump stb.)

  • Gyorsindító kódok

    • /n

    • /nXXX

    • /oXXX

    • /h

  • Technikai információk

    • Státuszsorban

    • System  Status

    • F1  F9 (ill. Tech. inf. ikon)

    • F4 help


Kliensek
Kliensek

  • Mi a kliens?


Szervezeti egys gek
Szervezeti egységek

  • Company Code

  • Egyéb szervezeti egységek



Testreszab s
Testreszabás

  • A rendszert testre kell szabni, ez a tanácsadók munkája

  • Alkalmazásokhoz tartozó beállító tranzakciók

  • Reference Implementation Guide, SPRO tranzakción található gomb


A rendszer programoz sa

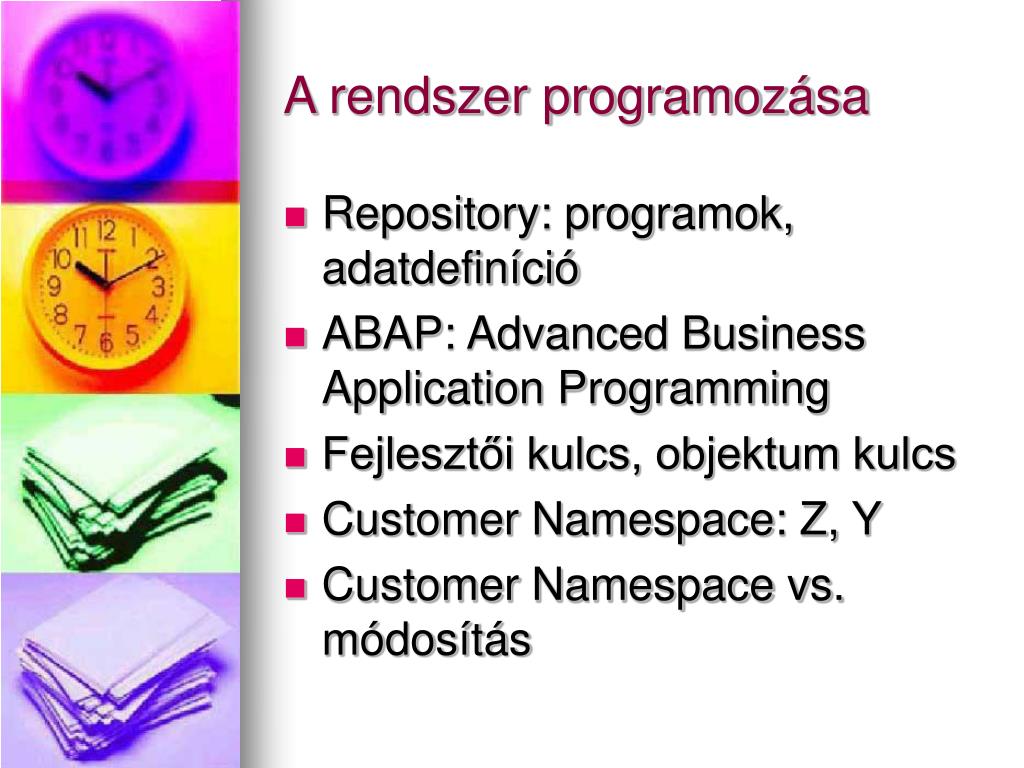

A rendszer programozása

  • Repository: programok, adatdefiníció

  • ABAP: Advanced Business Application Programming

  • Fejlesztői kulcs, objektum kulcs

  • Customer Namespace: Z, Y

  • Customer Namespace vs. módosítás


M dos t s vs b v t s
Módosítás vs. bővítés

  • Egy objektumból csak egyetlen eredeti változat létezik az egész világon, minden további másolat

  • A másolatokat módosítani veszélyes, mert ha az eredetit frissítik, akkor elágazik a fejlesztés


B v t si lehet s gek
Bővítési lehetőségek

  • User-exit

    • Standard program által meghívott, customer namespaceben található eljárás

  • Include structure

    • Standard program által adatstruktúrába beágyazott vásárlói struktúra

  • Append structure

    • Vásárló általi struktúra kibővítés, anélkül, hogy erre számított volna a standard fejlesztője

  • Subscreen

    • A standard fejlesztő által felajánlott képernyőterület, melyre a vásárló mezőket helyezhet el

  • Menu exit

    • Menüstruktúra bővítésére használható


DDIC

  • Data Dictionary (Abap Dictionary)

  • Milyen objektumok vannak?

    • Domain

    • Adatelem

    • Tábla

    • Struktúra

    • Táblatípus

    • Nézet


Programok

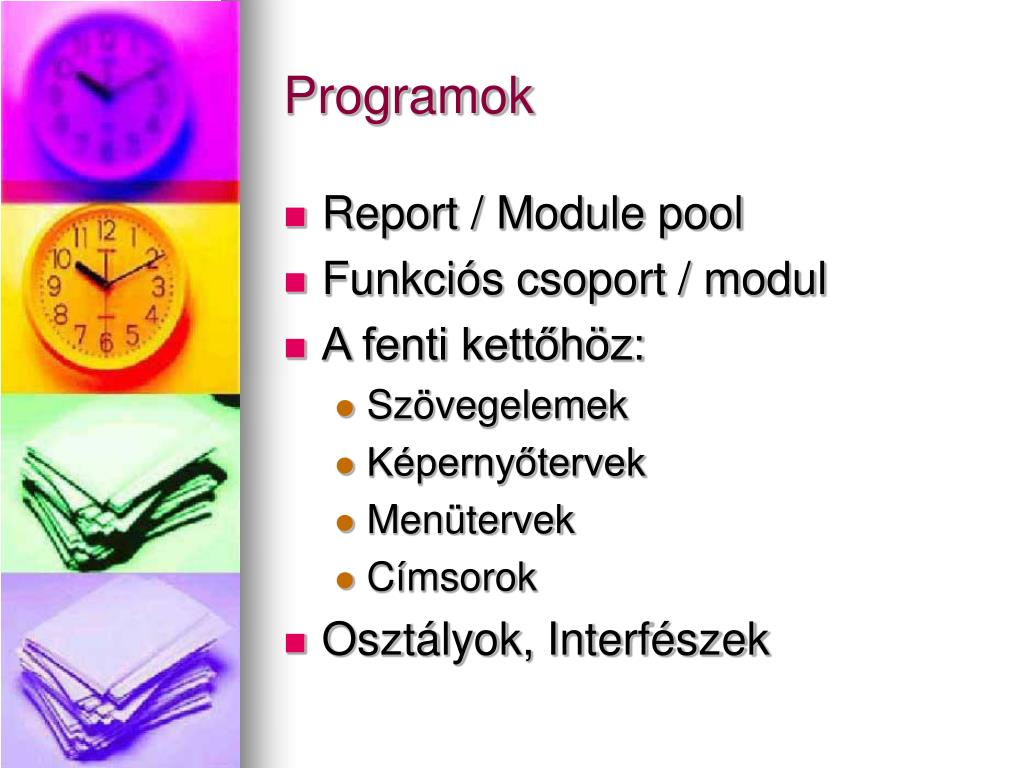

Programok

  • Report / Module pool

  • Funkciós csoport / modul

  • A fenti kettőhöz:

    • Szövegelemek

    • Képernyőtervek

    • Menütervek

    • Címsorok

  • Osztályok, Interfészek


Abap workbench
Abap Workbench

  • Abap Dictionary. (SE11) Adatdefiníciós eszköz, lásd feljebb.

  • Abap Editor. (SE38) Forráskódok szerkesztése, programok futtatása.

  • Abap Debugger. Hibakeresést tesz lehetővé, a /h gyorsparanccsal indítható.

  • ScreenPainter. Képernyőtervek elkészítése.

  • MenuPainter. Menüstruktúrák, GUI státuszok elkészítésére.

  • Class Builder. (SE24) Osztályok és interfészek definiálására alkalmas.

  • Function Builder. (SE37) Funkciós csoportok és modulok definiálására alkalmas.

  • Object Navigator. (SE80) Integrált fejlesztői környezet, mely egyesíti a fentieket.


Aktiv l s

Új

Inaktív

Aktív

Aktív

Revised

Inaktív.

Aktív

Idő

Aktiválás

  • A probléma

  • A megoldás


Rendszerek
Rendszerek

  • Rendszer: egy adatbázist lát

  • Domain: egy produktív rendszerek támogatására létrehozott rendszerek összessége

  • 0. SAP saját rendszerei, standard objektumok eredeti példánya itt található

  • 1. Development Systems (fejlesztő rendszer)

    • Ebben végezhetnek fejlesztéseket az SAP tanácsadók. Jele: DEV.

  • 2. Consolidation Systems (gyakorló, teszt rendszer)

    • A változásokat már tartalmazó, a működés tesztelésére és a kezelők gyakorlatoztatására szolgáló rendszer. Jele: CON.

  • 3.Production Systems (produktív, éles rendszer)

    • A legfontosabb, működő, éles használatban lévő rendszer. Tilos benne fejleszteni és tesztelni. Jele: PRD.


Aj nlott landscape
Ajánlott landscape

  • Miért van erre szükség

  • Felépítés

    • Development system (DEV)

      • CUST : customizing és fejlesztői kliens

      • TEST : kiegészítő fejlesztői kliens

      • SAND : homokozó (sandbox) kliens (nem transzportálhatók az igények)

    • Consolidation system (CON)

      • QTST : quality assurance (tesztelési) kliens

      • TRNG : training kliens (nem módosíthatók a customizing és repository objektumok)

    • Production system (PRD)

      • PROD : produktív kliens


Change and transport system
Change and Transport System

  • Módosítások átvezetése a rendszerek között

  • Átvezethetők:

    • Repository objektumok

    • Customizing beállítások

  • Az átvezetések okai

  • Package – logikai rendezés

  • Transport request – átmeneti összerendelés


Futtat si k rnyezet
Futtatási környezet

  • Háromrétegű modell:

    • Megjelenítési réteg

    • Alkalmazás réteg

    • Adatbázis réteg

  • Alkalmazásszerver: ABAP bájtkódban futtatja az üzleti logikát

  • Instance: egy alkalmazásszerver

  • Skálázható

  • Message Server, Logon Group


M k d s
Működés

Queue



Workprocess t pusok
Workprocess típusok

  • Több fajta:

    • DIA (Dynpro interpreter): interaktív módban futtatott programok feldolgozásáért felelős

    • BTC (Background Batch Process): interpreter a háttérben futó programok végrehajtására

    • UPD (Update process): adatbázis frissítő folyamat

    • SPO (Spool Process): nyomtatósor vezérlő és feldolgozó

    • ENQ (Enqueue Lock Manager): zárkezelő

  • Central instance


Dialog process
Dialog process

  • Interaktív abap program feldolgozása


Background batch process

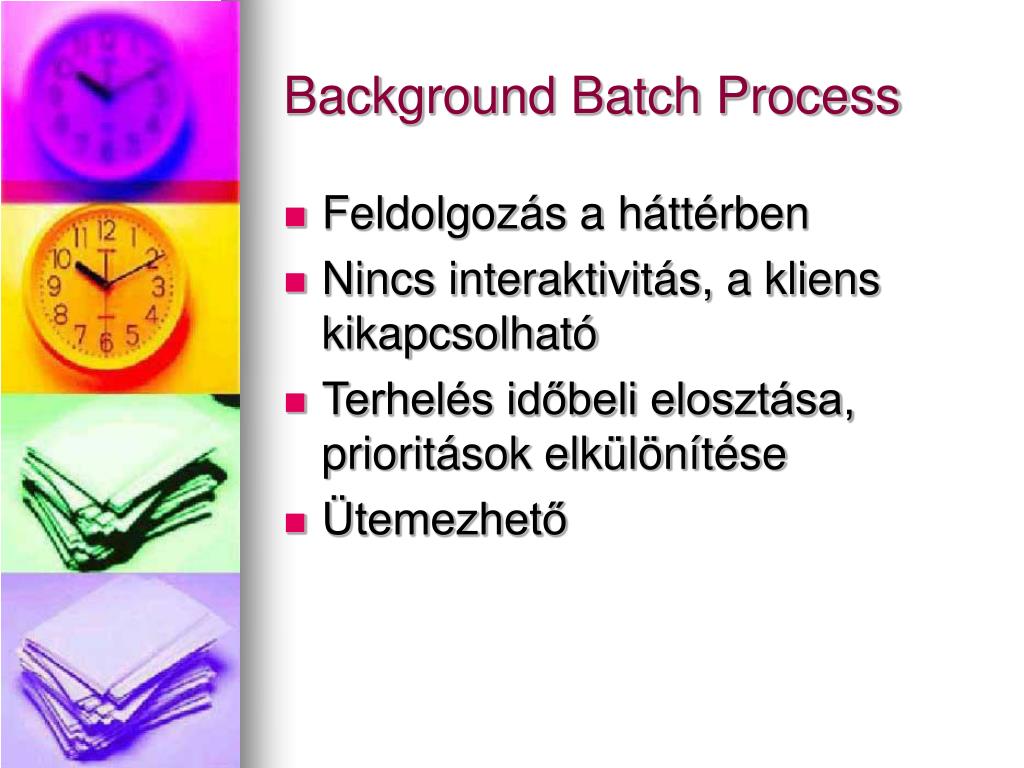

Background Batch Process

  • Feldolgozás a háttérben

  • Nincs interaktivitás, a kliens kikapcsolható

  • Terhelés időbeli elosztása, prioritások elkülönítése

  • Ütemezhető


Lock manager
Lock manager

  • LUW: tranzakciós jelleget mutató folyamategység

  • Adatbázis LUW: tudja az adatbázisszerver

  • Üzleti folyamatok nagyobbak: saját LUW kell. Példa: törzsadatmódosítás.

  • Probléma: adatbázis nem kezeli, ezért saját zárolás kell. Ezt kezeli a Lock Manager.

  • Lényegében paraméteres szemaforok, bármire használhatók.

  • Fontos: az adatokat csak a végén mentsük, amikor már biztos, hogy ez egy DB LUW-ban megtehető. Ne mentsünk részleges adatokat előtte!

  • A zárak a teljes üzleti tranzakciót öleljék át, csak a mentés után engedjük el őket.


Update process

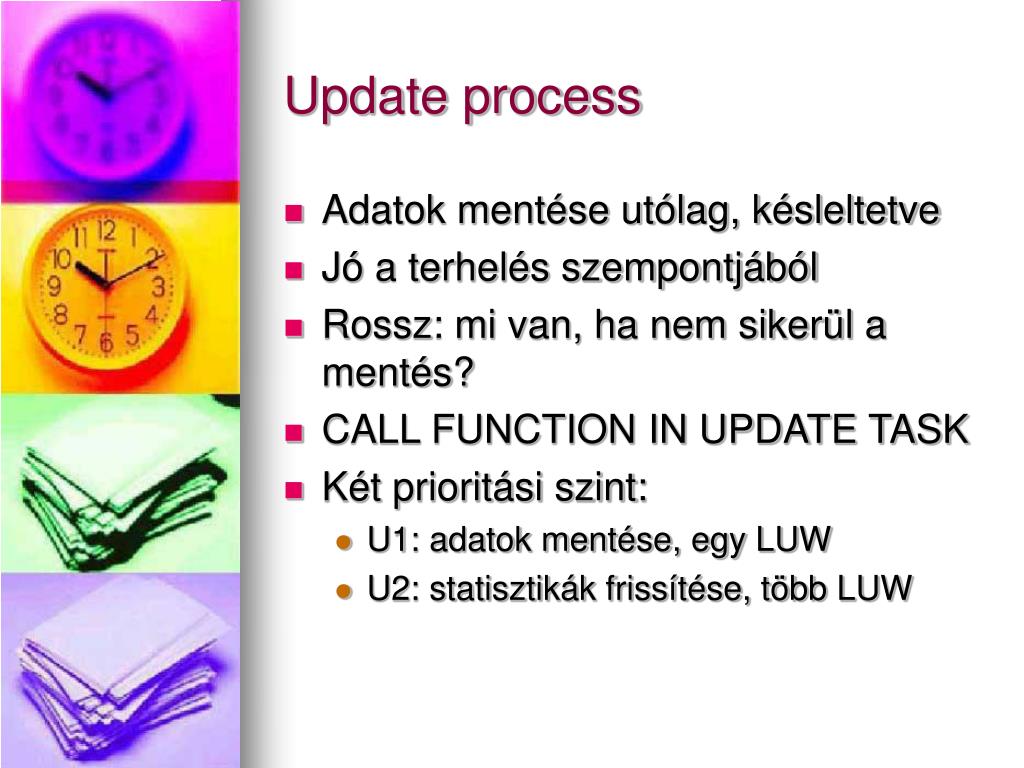

Update process

  • Adatok mentése utólag, késleltetve

  • Jó a terhelés szempontjából

  • Rossz: mi van, ha nem sikerül a mentés?

  • CALL FUNCTION IN UPDATE TASK

  • Két prioritási szint:

    • U1: adatok mentése, egy LUW

    • U2: statisztikák frissítése, több LUW


Spool process
Spool process

  • Nyomtatáshoz várakozási sort kezel


Interf sz technik k
Interfész technikák

  • Miért van szükség rájuk?

  • Alkalmi interfészek

    • Alkalomszerűen használt, de nagy mennyiségű adat átvitelére használatos

    • Létrehozásukat segítik a Data Transfer Workbench és a Legacy System Migration Workbench.

    • Szekvenciális fájlokkal

    • Direct Input (DI)

      • Az adatok beírása néhány vizsgálat után közvetlenül a táblákba történik, ezért igen veszélyes, viszont gyors. Veszélyessége és a számítógépek sebességének megnövekedése miatt ma már nemigen használják.

    • Batch Input (BI)

      • Szabványos R/3 tranzakciót használ a bevitelre. Az input fájl adatai egy szabványos átmeneti táblába kerülnek. A tranzakció elindul, majd a rendszer a táblából kitölti a képernyőmezőket, pont úgy, mintha azt a felhasználó kézzel vitte volna be. A felhasználónak csak az entert kell nyomogatni, vagy az egész feltöltés futtatható a háttérben automatikusan.


Interf sz technik k1
Interfész technikák

  • Állandó interfészek

    • Sok alkalmazás állandóan kommunikál egymással, de kevesebb adatot forgalmaznak.

    • ALE-nak is hívják (Application Link Enabling). Tisztázandó:

      • Honnan származik az adat, melyik a célrendszer, és mi maga az adat illetve a folyamat?

      • A kommunikáció időzítése

        • Szinkron

        • Aszinkron: Milyen gyakorisággal történjen az adatok átküldése?

      • A kommunikációs csatorna:

        • RFC

        • HTTP(S)

        • SMTP

      • A kommunikációhoz használt adatformátum:

        • IDoc

        • XML

        • BAPI


Interf sz technik k2
Interfész technikák

  • Állandó interfészek

    • RFC (Remote Function Call) = Távoli eljáráshívás

      • Valódi program-program kommunikáció

      • Automatikusan konvertálja az egyszerű ABAP adattípusokat a külső formára

      • Az SAP-ban létrehozott funkciós modulok esetében egy flag bejelölésével szabályozhatjuk, hogy azokat RFC segítségével kívülről meg lehessen-e hívni.

    • BAPI (Business Application Programming Interface)

      • Az SAP adataihoz üzleti objektumokon keresztül (pl. vevői megrendelés) férünk hozzá, szabványos, platformfüggetlen függvényekkel.

      • Az RFC-re épül

      • Objektum-orientált szemlélettel rendelkezik, üzletileg is definiálja az átvitelt.

      • A rendszerben a BAPI tranzakciókód segítségével érhetjük el a Business Object Repository-t, ahol ezek az objektumok definiálva vannak.

    • IDOC (Intermediate Document)

      • Az SAP által szabványosított dokumentumformátum adatok átvitelére.

      • Felépítése:

        • vezérlőrekord: tartalmazza az IDOC típusát, az üzenet típusát, az IDOC küldőjét, fogadóját

        • státusz rekord: a feldolgozás eddigi élettörténete, állapota (pl. 30-IDOC kiszállításra kész)

        • adatszegmensek: minden szegmensnek van: fejléce, amely a szegmens adatait írja le

        • törzse, amely az adatokat tartalmazza

    • EDI (Electronic Data Interchange)

      • Csak fájlokat tud fogadni, tipikusan IDOC-ot.

      • Az adott elektronikus adatfeldolgozó a saját formátumára alakítja az IDOC tartalmát és ezt továbbítja a partner rendszerhez. Általában különböző vállalatok közötti adatcserére használják, pl. számlák elektronikus formában történő átküldése.
