Stereometrie

Stereometrie

Užití řezů těles - procvičování

VY_32_INOVACE_M3r0112

Mgr. Jakub Němec


Stereometrie

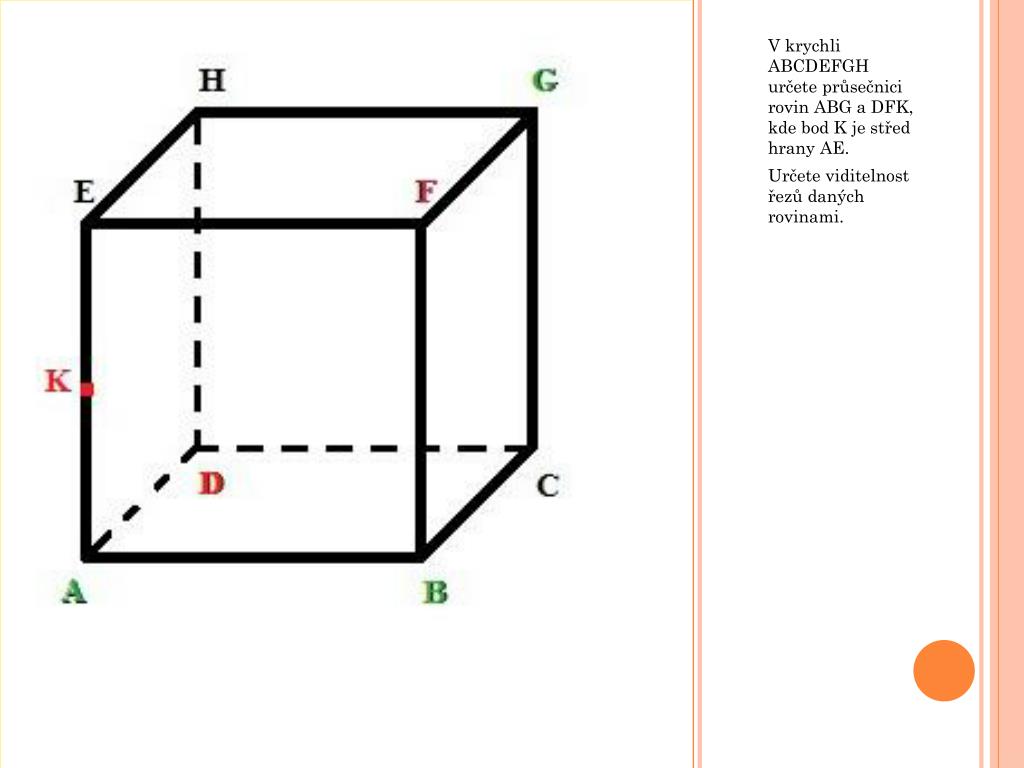

V krychli ABCDEFGH určete průsečnici rovin ABG a DFK, kde bod K je střed hrany AE.

Určete viditelnost řezů daných rovinami.


Stereometrie

Sestrojíme řez KDF.

Spojíme body KD a FK.

Sestrojíme rovnoběžky v rovnoběžných stěnách.


Stereometrie

Sestrojíme řez ABG.

Spojíme body AB a BG.

Sestrojíme rovnoběžky v rovnoběžných stěnách.


Stereometrie

Určíme viditelnost.


Stereometrie

Určíme průsečíky řezů ve stěnách krychle.

Tím získáme průsečnici.


Stereometrie

Zde znázorněna viditelnost.


Stereometrie

V krychli ABCDEFGH určete průsečnici rovin BFH a KLM, kde body K, L a M jsou po řadě středy hran BC, CG a EH.

Určete viditelnost řezů daných rovinami.


Stereometrie

Sestrojíme řez KLM.

Na základě pravidla o společném bodě tří různoběžných rovin sestrojíme část řezu v horní podstavě.


Stereometrie

Dokončíme řez KLM na základě rovnoběžnosti stěn v krychli.


Stereometrie

Sestrojíme řez BFH.

Spojíme body BF a FH.

Sestrojíme rovnoběžky v rovnoběžných stěnách.


Stereometrie

Určíme viditelnost.


Stereometrie

Určíme průsečíky řezů ve stěnách krychle.


Stereometrie

Spojením bodů XY získáme průsečnici rovin.


Stereometrie

Zde znázorněna viditelnost.


Stereometrie

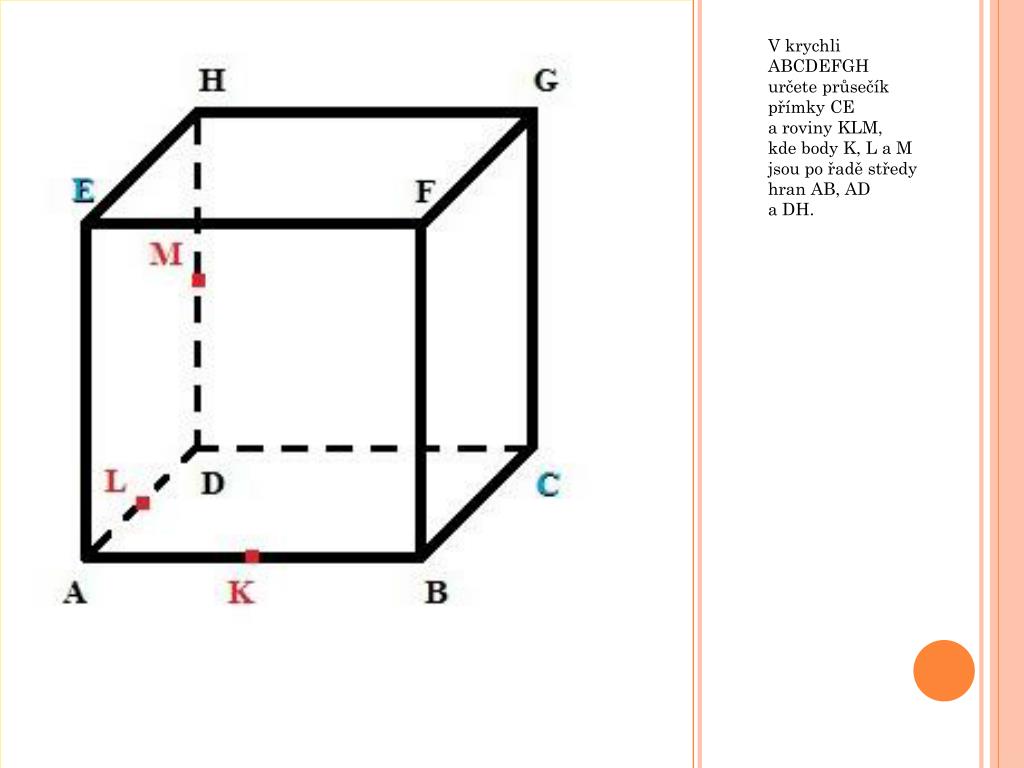

V krychli ABCDEFGH určete průsečík přímky CE a roviny KLM, kde body K, L a M jsou po řadě středy hran AB, AD a DH.


Stereometrie

Určíme řez rovinou KLM.

Spojíme body KL a LM.


Stereometrie

Na základě pravidla o společném bodě tří navzájem různoběžných rovin sestrojíme řez v boční stěně.

Tento řez je určen rovnoběžností bočních stěn (známe směr řezu v jedné stěně, určíme rovnoběžku díky bodu P).


Stereometrie

Dokončíme řez na základě rovnoběžnosti stěn krychle.


Stereometrie

Určíme viditelnost řezu.


Stereometrie

Určíme přímku EC.


Stereometrie

Sestrojíme vhodnou pomocnou rovinu, v níž leží přímka CE.


Stereometrie

Určíme průsečíky (O, P) řezu pomocné roviny a roviny KLM.


Stereometrie

Získáme tak průsečnici roviny, která nám určí místo, kde přímka EC protíná rovinu KLM.


Stereometrie

Určíme viditelnost přímky EC.


Stereometrie

Zde znázorněna viditelnost.


Stereometrie

V krychli ABCDEFGH určete průsečík přímky SG a roviny KLM, kde bod K leží na hraně AB a platí |AK|:|KB|= 2 : 1, bod L leží na hraně EF a platí |EL|:|LF|= 1 : 2, bod M leží na hraně GH a platí |GM|:|MH|= 2 : 1 a bod S leží na hraně AE a platí |AS|:|SE|= 2 :1.


Stereometrie

Sestrojíme řez rovinou KLM.


Stereometrie

Určíme viditelnost řezu.


Stereometrie

Určíme přímku SG.


Stereometrie

Sestrojíme vhodnou pomocnou rovinu, v níž leží přímka SG.


Stereometrie

Určíme průsečíky (O, P) řezu pomocné roviny a roviny KLM.

Spojením bodů O a P získáme průsečnici.


Stereometrie

Průsečnice OP a přímka SG se protnou v bodě R, v němž přímka SG protíná rovinu KLM.

Určíme viditelnost přímky SG vůči rovině KLM.


Stereometrie

Zde znázorněna viditelnost.


Stereometrie

V krychli ABCDEFGH určete průsečíky přímky KL v krychli, kde bod K leží na polopřímce DH a platí |DH|:|DK|= 4 : 5 a kde bod L leží na polopřímce AB a platí |AB|:|AL|= 2 : 3.

Určete viditelnost přímky vůči krychli.


Stereometrie

Sestrojíme přímku KL.


Stereometrie

Kolmým průmětem zobrazíme bod K do horní a dolní podstavy.


Stereometrie

Body K‘, K‘‘ a L určují rovinu.

Sestrojíme řez určený touto rovinou.


Stereometrie

Průsečíky (X, Y) přímky a zkonstruovaného řezu jsou místa, kde přímka „vchází“ do krychle a „vychází“ z ní.


Stereometrie

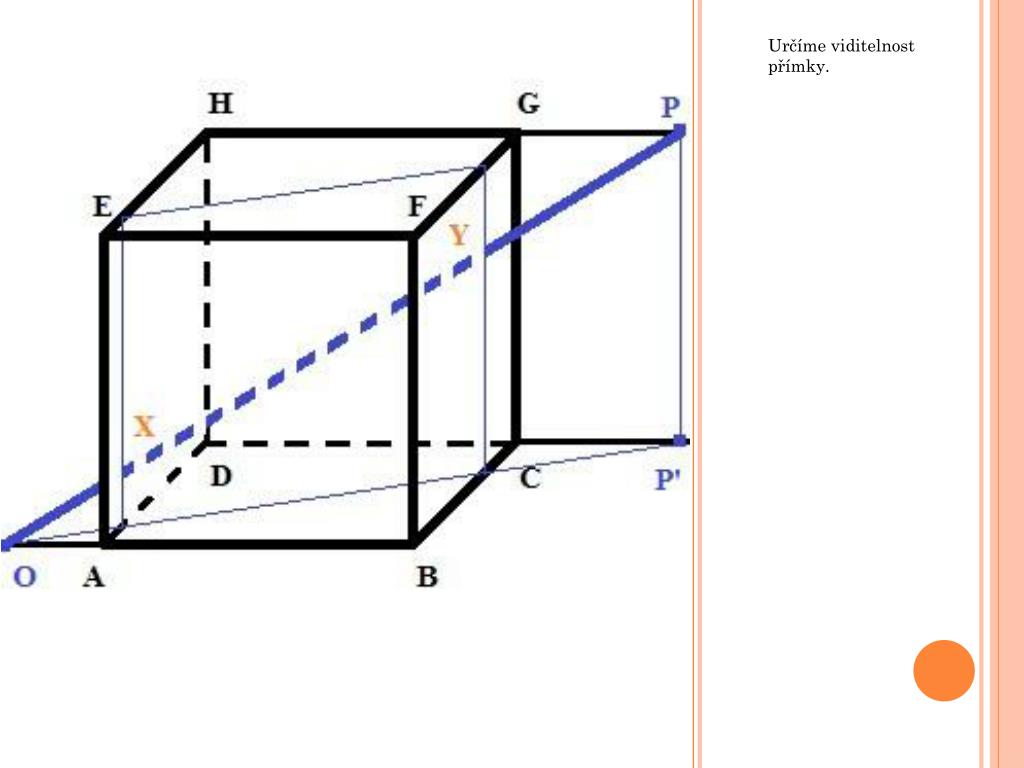

Určíme viditelnost přímky.


Stereometrie

Zde znázorněna viditelnost.


Stereometrie

V krychli ABCDEFGH určete průsečíky přímky OP v krychli, kde bod O leží na polopřímce BA a platí |BA|:|BO|= 4 : 5 a kde bod P leží na polopřímce HG a platí |HG|:|HP|= 2 : 3.

Určete viditelnost přímky vůči krychli.


Stereometrie

Sestrojíme přímku OP.


Stereometrie

Kolmým průmětem zobrazíme bod P do dolní podstavy.


Stereometrie

Body O, P a P‘ určují rovinu.

Sestrojíme řez určený touto rovinou.


Stereometrie

Průsečíky (X, Y) přímky a zkonstruovaného řezu jsou místa, kde přímka „vchází“ do krychle a „vychází“ z ní.


Stereometrie

Určíme viditelnost přímky.


Stereometrie

Zde znázorněna viditelnost.


Kol z v rem

Úkol závěrem

  • 1) Odvoďte na základě vyřešených příkladů obecná pravidla pro sestrojení řezu v hranolu a jehlanu.

  • 2) Definujte řez hranolu vlastními slovy.
