IDU0075 Sissejuhatus veebiteenustesse

1. IDU0075 Sissejuhatus veebiteenustesse Tarvo Treier Tarvo.treier@gmail.com

2. Sissejuhatus veebiteenustesse Uus informaatika ja äriinfotehnoloogia bakalaureuseõppe aine IDU0075 „Sissejuhatus veebiteenustesse“. • Annab üldised teadmised: • Teenus-orienteeritud arhitektuuri põhimõtetest • Veebiteenustega seotudstandarditest ja töövahenditest. • Praktilised oskused: • veebiteenuste tuvastamine • veebiteenuste kirjeldamine • veebiteenuste realiseerimine • veebiteenuste kasutamine • veebiteenuste testimine Tarvo Treier tarvo.treier@gmail.com

3. KORRALDUS Kohtumised: • 24.09.2011 • 08.10.2011 • 03.13.2011 + eksamisessioon Tarvo Treier tarvo.treier@gmail.com

4. Materjalid • http://www.tud.ttu.ee/material/treier/idu0075/2011/kaug/ • Raamat Java SOA cookbook Pdf: http://www.filecrop.com/java-soa-cookbook.html Tarvo Treier tarvo.treier@gmail.com

5. Õpiväljundid • Teab veebiteenuste kasutusvõimalusi ja puudusi. • Teab peamiseid veebiteenustega seotud standardeid ja protokolle. • Teab algtasemel teenus-orienteeritud arhitektuuri. • Oskab veebiteenuse kanditaate tuvastada. • Oskab veebiteenuseid kirjeldada kasutades WSDL-i ja XSD-d • Oskab veebiteenuseid realiseerida keeles Java. • Oskab veebiteenuseid testida. • Oskab luua ja kirjeldada XML dokumenti ja tema struktuuri. • Oskab otsida XML dokumendist kasutades päringukeelt XPath. • Oskab transformeerida XML dokumenti kasutades XSLT-d. Tarvo Treier tarvo.treier@gmail.com

6. Hindamine eksamil • Teooriatest (40% hindest) • WSDL-i koostamine (20% hindest) • Projekt (40% hindest) + Boonuspunktid (kuni 15% hindest) Tarvo Treier tarvo.treier@gmail.com

7. Teooriatest • Nii teoreetilised kui praktilised ülesanded seni loengutes ja praktikumides käsitletud teemadel. • Valikvastustega • Peab saama vähemalt 21 punkti 40-st. • Abivahendeid kasutada ei tohi! Tarvo Treier tarvo.treier@gmail.com

8. WSDL-i koostamine • Tuleb luua ühe veebiteenuse kirjeldus. • Peab saama vähemalt 11 punkti 20-st. Tarvo Treier tarvo.treier@gmail.com

9. Projekt • Koosneb veebiteenuste projekteerimisest, realiseerimisest, kasutamisest ja testimisest. • Projekti eest peab saama vähemalt 21 punkti 40-st. • Projekt peab olema esitatud kaks päeva enne kaitsmisele tulekut. Tarvo Treier tarvo.treier@gmail.com

10. Boonuspunktid • Boonuspunkte on võimalik koguda praktikumide ajal iseseisvaid ülesandeid ette näidates. Tarvo Treier tarvo.treier@gmail.com

11. Eeldused aine edukaks läbimiseks • Aeg • Aeg iseseisvate ülesannetega pusimiseks. • Elementaarne java oskus: • Klass / objekt • IF ja FOR • Muutujate väärtustamine • Kasuks tuleb: • Liideste tundmine Tarvo Treier tarvo.treier@gmail.com

12. VEEBITEENUSED • Maailmas on palju programmeerimiskeeli, milles saab rakendusi kirjutada. • Vahel on vaja need rakendused omavahel rääkima panna. • Siinkohal võib osutuda heaks valikuks veebiteenused. Tarvo Treier tarvo.treier@gmail.com

13. Mis on veebiteenus? Tarvo Treier tarvo.treier@gmail.com

14. Veebiteenus • Veebiteenus on üle veebi (http) välja kutsutav (käivitatav) meetod (protseduur või funktsioon). • Veebiteenust kutsutakse välja SOAP formaadis sõnumiga ja vastus saadakse samuti SOAP formaadis. • Sarnaselt tavaliste funktsioonidega saab ka veebiteenuse väljakutsel määrata sisendparameetreid. Tarvo Treier tarvo.treier@gmail.com

15. Veebiteenused • http://www.w3.org/TR/ws-gloss/ • A software system designed to support interoperable machine-to-machine interaction over a network • It has an interface described in a machine-processable format(WSDL) • Other systems interact with the Web service in a manner prescribed by its description using SOAP-messages, typically conveyed using HTTP with an XML serialization in conjunction with other Web-related standards Tarvo Treier tarvo.treier@gmail.com

16. Veebiteenuse väljakutse demo • SoapUI (http://www.soapui.org/) • Temperatuuri konverteerimise teenus • http://www.w3schools.com/webservices/tempconvert.asmx?WSDL Tarvo Treier tarvo.treier@gmail.com

17. 1. boonuspunkt • Otsi töötav tasuta veebiteenus, mida saab SoapUI-ga käivitada. • Boonuspunkti saab kätte teises praktikumis 08.10.2011. Tarvo Treier tarvo.treier@gmail.com

18. Mõned mõisted ja lühendid • Liides (interface) • WS (web service) • SOA (service oriented architecture) • XML (extensible markup language) • XPath (XML path language) Tarvo Treier tarvo.treier@gmail.com

19. Pilt veebiteenuste abil integreerimisest • Erinevad platvormid ja programmeerimiskeeled • Erinevad kasutajaliidesed ühel kesksüsteemil • Erinevad organisatsioonid • Varjatud realisatsioon • Kliendi ja teenusepakkuja sõltumatu arendus Tarvo Treier tarvo.treier@gmail.com

20. Veebiteenuste eelised.. • Erinevate platvormide rakenduste koostöö võimaldamine • Teksti põhised ja avatud standardid on arendajale arusaadavad • Annavad võimaluse erinevate ettevõtete erinevas kohas asuvaid rakendusi ja teenuseid integreerida üheks uueks teenuseks • Veebiteenuste taaskasutamise võimalus Tarvo Treier tarvo.treier@gmail.com

21. ... ja puudused • Suurem keerukus • Väiksem jõudlus • ... Tarvo Treier tarvo.treier@gmail.com

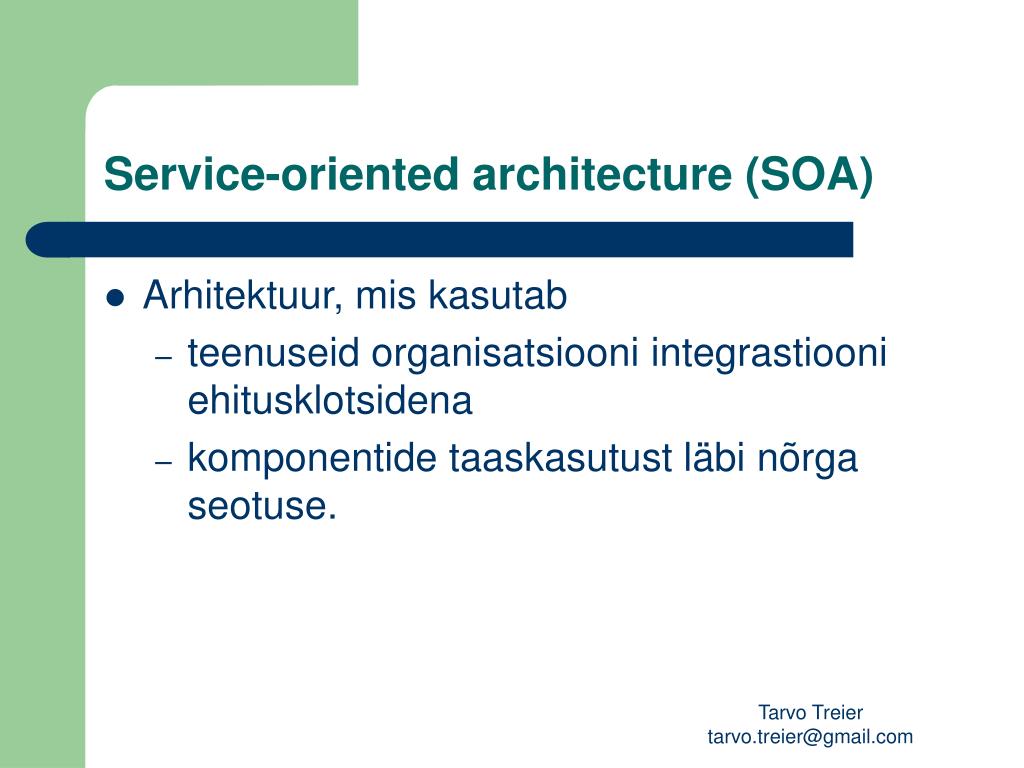

22. Service-oriented architecture (SOA) • Arhitektuur, mis kasutab • teenuseid organisatsiooni integrastiooni ehitusklotsidena • komponentide taaskasutust läbi nõrga seotuse. Tarvo Treier tarvo.treier@gmail.com

23. SOA: On arhitektuur • Mingi hulga teenuste tegemine ei anna meile SOA-d. • Arhitektuur peab andma meile juhised teenuste loomiseks. Tarvo Treier tarvo.treier@gmail.com

24. SOA: Ehitatakse teenustest • Nagu objekt-orienteeritud maailmas on objekt/klass nii on SOA-s teenus peamine komponent. • Ilma teenusteta pole meil millestki ehitada, midagi jälgida (monitor) ega käivitada. Tarvo Treier tarvo.treier@gmail.com

25. SOA: integratsioon • SOA esindab ühte võimalust süsteemide integratsiooniks. • Erinevate süsteemide kokkuühendamise võib lahendada mõne P2P lahendusega palju kiiremini. • Samas võib minna alternatiivide puhul ka palju rohkem aega, kuna süsteemid räägivad erinevat keelt (sõnumite formaat). • SOA kasutab sõnumivahetuses XML-i. Tarvo Treier tarvo.treier@gmail.com

26. SOA: nõrk seotus • SOA-s püütakse teha nõrgalt seotud komponente, ehk teenuseid, mis ei tea midagi klientidest, kes neid kasutama hakkavad. Tarvo Treier tarvo.treier@gmail.com

27. SOA: taaskasutus • Pole alati hädavajalik. • Samas, kui ühegi komponendi taaskasutus võimalust pole ega näe ka tulemas, siis on tõenäoliselt tegu üle mõeldud lahendusega ja kindlasti mitte SOA-ga. Tarvo Treier tarvo.treier@gmail.com

28. SOA müügijutt.. • Kattes oma süsteemi selgroo (mission critical) veebiteenustega, mis opereerivad SOA raamistikul, saad sa kergesti • laiendatava, • taaskasutatava ja • asendatava lahenduse. Tarvo Treier tarvo.treier@gmail.com

29. ..jätkub • SOA annab meile raamistiku, kus mitmed mittefunktsionaalsed nõuded on juba täidetud. • Näiteks turvalisus. • Arendajad keskenduda äriprobleemidele. Tarvo Treier tarvo.treier@gmail.com

30. XML Tarvo Treier tarvo.treier@gmail.com

31. XPath Tarvo Treier tarvo.treier@gmail.com

32. Tarvo Treier tarvo.treier@gmail.com

33. Veebiteenustega seotud standardid Tarvo Treier tarvo.treier@gmail.com

34. XSD - XML Schema Definition • XSD kirjeldab XML dokumendi struktuuri • Elemendid (Elements) • Atribuudid (Attributes) • Nende tüübid • Tavatüübid (Simple types) • Komplekstüübid (Complex types) • Piirangud (Restrictions) • XSD õppetund w3Schools lehel • http://w3schools.com/schema/ Tarvo Treier tarvo.treier@gmail.com

35. XSD võrdlused andmebaasi tabelite ja java klassidega • XSD – Document structure • Table structure • Class definition • XML – Document instance • Record in a Table • Object instance Tarvo Treier tarvo.treier@gmail.com

36. XSD määrab.. • Millised elemendid ja atribuudid tohivad olla dokumendis • Millised elemendid on alamelemendid • Alamelementide järjestuse ja arvu • Kas element on tühi või sisaldab teksti • Andmetüübid elementide ja atribuutide jaoks • Vaikimisi ja fikseeritud väärtused elementidele ja atribuutidele • Piirangud Tarvo Treier tarvo.treier@gmail.com

37. NB! Nimeruumid Nimeruum (namespace) on lihtsalt loogiline (elementide ja tüüpide) nimede grupeering Nimeruumis peavad nimed olema unikaalsed Ühes XSD failis defineeritakse üks nimeruum Arst: Kand Põlv Klapp Pump Torumees: Põlv Klapp Pump Toru Tarvo Treier tarvo.treier@gmail.com

38. Näide <?xml version="1.0" ?> <Employees xmlns="http://www.abccorp.com" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.abccorp.com/employee.xsd"> <Employee> <SSN>737333333</SSN> <Name>ED HARRIS</Name> <DateOfBirth>1960-01-01</DateOfBirth> <EmployeeType>FULLTIME</EmployeeType> <Salary>4000</Salary> </Employee> </Employees> Allikas: http://www.15seconds.com/issue/031209.htm Tarvo Treier tarvo.treier@gmail.com

39. Näide jätkub (employee.xsd) <xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema"> <xsd:element name="Employee" minOccurs="0" maxOccurs="unbounded"> <xsd:complexType> <xsd:sequence> <xsd:element name="SSN" type ="xsd:string"/> <xsd:element name="Name" type="xsd:string"/> <xsd:element name="DateOfBirth" type="xsd:date"/> <xsd:element name="EmployeeType"type="xsd:string"/> <xsd:element name="Salary" type="xsd:long"/> </xsd:sequence> </xsd:complexType> </xsd:element> </xsd:schema> Tarvo Treier tarvo.treier@gmail.com

40. XML Schema patterns • Hewitt, E., Java SOA Cookbook, O’Reilly Media, 2009 • http://books.google.com/books?id=W2XrQRMIEd4C&lpg=PP1&pg=PP1#v=onepage&q&f=false • Lk 41; p2.1 Tarvo Treier tarvo.treier@gmail.com

41. Muster “Russian Doll” • Üks juurelement on globaalne • Kõik tüübid on lokaalsed Tarvo Treier tarvo.treier@gmail.com

42. Muster “Salami Slice” • Kõik elemendid on globaalsed • Kõik tüübid on lokaalsed Tarvo Treier tarvo.treier@gmail.com

43. Muster “Venetian Blind” • Üks juurelement on globaalne • Kõik tüübid on globaalsed Tarvo Treier tarvo.treier@gmail.com

44. XSLT iseseisvaks uurimiseks • http://www.tud.ttu.ee/material/treier/idu0075/2011/Loengud/L4_xslt_wsdl/L4_XSLT.ppt • http://www.tud.ttu.ee/material/treier/idu0075/2011/Harjutused/H4_XSLT/h4_xslt.ppt Tarvo Treier tarvo.treier@gmail.com
