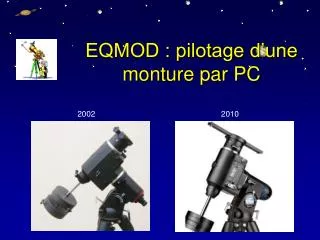

  1. . . . EQMOD : pilotage d’une monture par PC . . . . . . . . 2002 2010

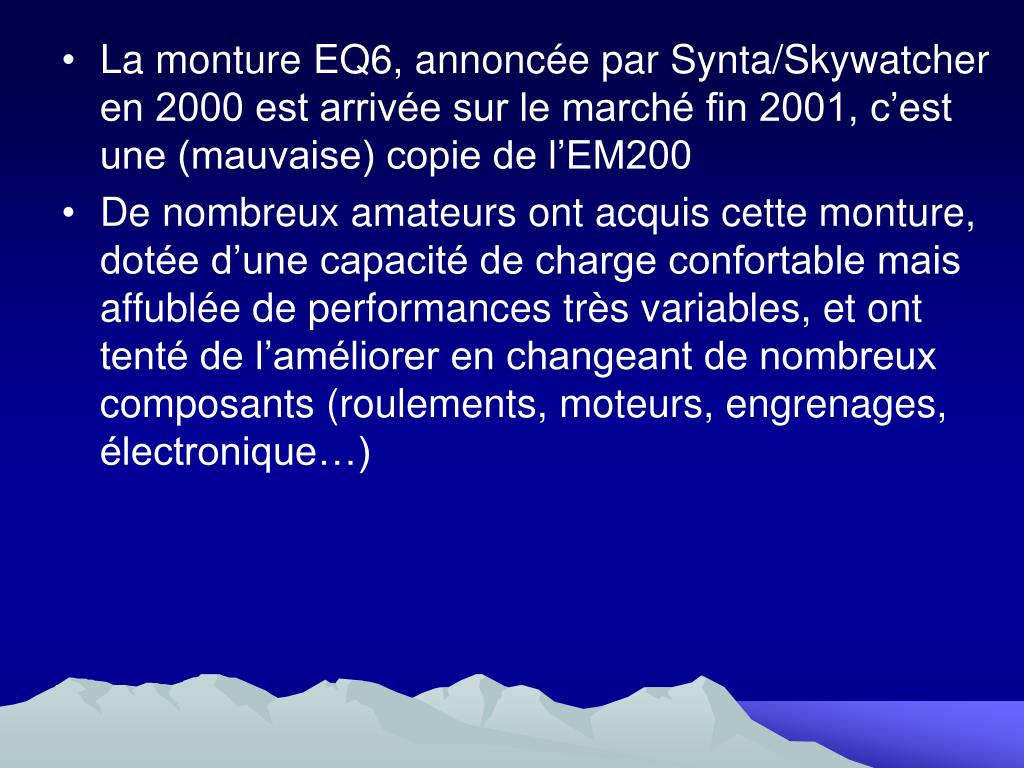

  2. La monture EQ6, annoncée par Synta/Skywatcher en 2000 est arrivée sur le marché fin 2001, c’est une (mauvaise) copie de l’EM200 • De nombreux amateurs ont acquis cette monture, dotée d’une capacité de charge confortable mais affublée de performances très variables, et ont tenté de l’améliorer en changeant de nombreux composants (roulements, moteurs, engrenages, électronique…)

  3. Cette monture a évolué au fil des versions, et présente maintenant un excellent rapport qualité/prix sans nécessité de démontage pour améliorations (voir AM janvier avec photos FSQ106 sur EQ6) • Un projet Open source permet de contrôler cette monture avec un PC, c’est le projet EQMOD, composé de diverses applications

  4. Pré-requis UN PC sur lequel il faudra : • Installer la plateforme ASCOM • Installer EQMOD Montures compatibles : EQ3-2 avec Synscan Upgrade, EQ4 avec Synscan upgrade (EQ5), EQ5 Synscan, EQ5 avec Synscan Upgrade, EQ6 Pro (Atlas Orion), EQ6 Syntrek (No Synscan), EQ6 avec Synscan upgrade, HEQ5 Pro (Sirius Orion), HEQ5 Syntrek (No Synscan), HEQ5 avec Synscan upgrade, NEQ3 Synscan, Orion SkyView Pro EQ, Orion SkyView Pro avec Upgrade Kit

  5. Fonctionnalités d’EQMOD ASCOM • Remplace la raquette, et simplifie la connectique • Fonctions GOTO via logiciel de planétarium au choix • Interfaçage avec logiciels de guidage

  6. Écran principal EQASCOM • Synchronisation sur 1 à 999 étoiles • Fonction de parking de la monture • Aide à la mise en station • Utilisation d’un joystick, paramétrable • Fonction PEC

  7. Écran principal EQASCOM Logiciels utilisables : • Cartes du ciel • Skymappro • Stellarium • C2A • Starrynight • …..

  8. Permet de photographier en mosaïque, grille et décalages paramétrables,fusion des images avec Imerge EQMOSAIC

  9. EQMOSAIC North American Nebula et Pelican Nebula, 3x3min ISO1600, Mosaïque de 10 images, Meade 6"SN , HEQ6 Emiel Kempen (Netherlands)

  10. EQMODLX • Permet le suivi de satellite avec un émulateur lx 200 Utilise le programme Satellite Tracking Software (http://www.heavenscape.com)

  11. EQTOUR EQTOUR, petite ballade avec des circuits pré-définis ou les vôtres • Messier • Caldwell • Bright Doubles • Planetary Nebula • Galaxies • Globular Clusters • Named Stars • Open Clusters • Nebulas • Wolf Rayet

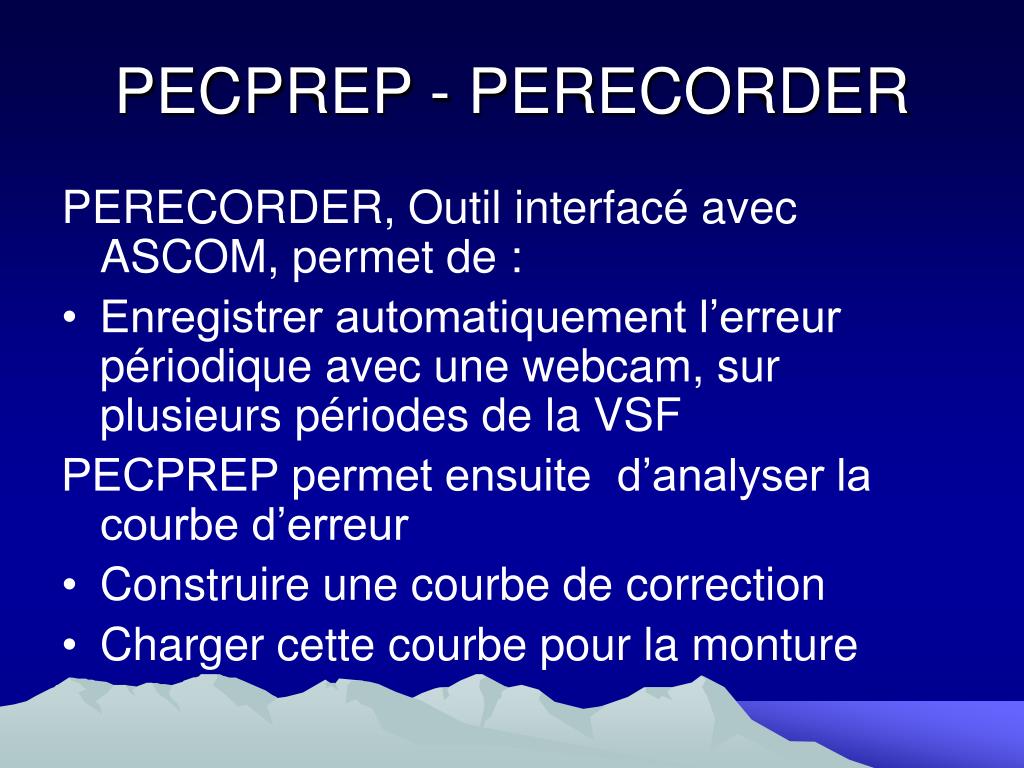

  12. PECPREP - PERECORDER PERECORDER, Outil interfacé avec ASCOM, permet de : • Enregistrer automatiquement l’erreur périodique avec une webcam, sur plusieurs périodes de la VSF PECPREP permet ensuite d’analyser la courbe d’erreur • Construire une courbe de correction • Charger cette courbe pour la monture

  13. PERECORDER

  14. PECPREP Courbe d’erreur périodique brute, possibilité de choisir des cycles pour construire la courbe EP, de filtrer certaines fréquences

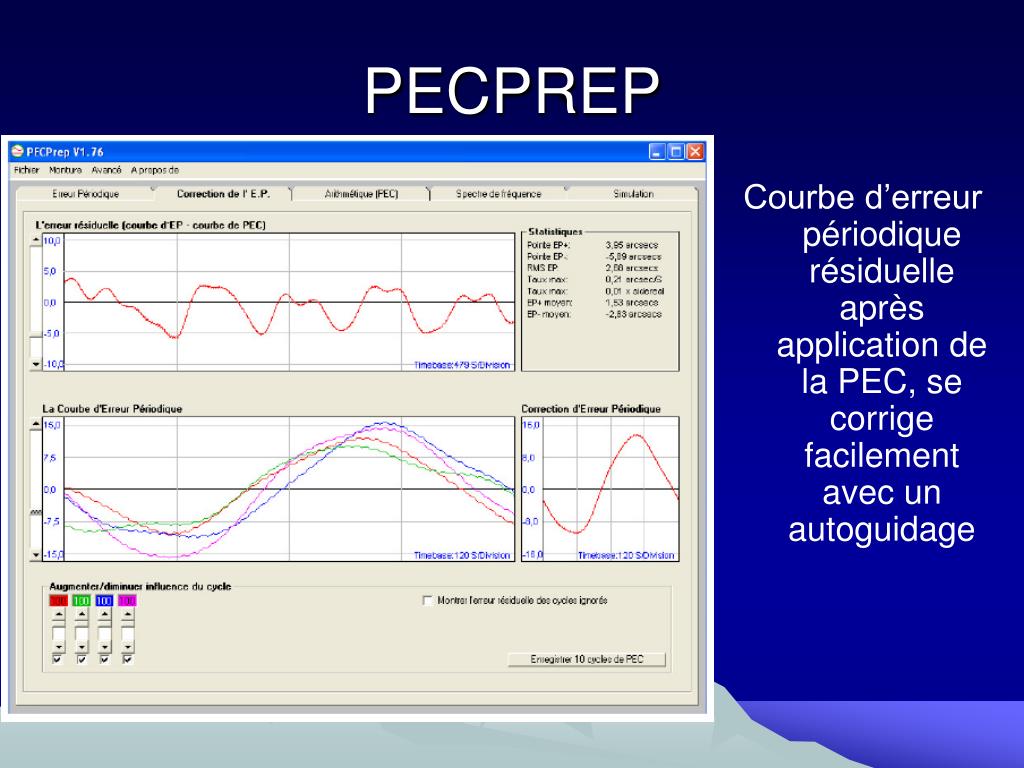

  15. PECPREP Courbe d’erreur périodique résiduelle après application de la PEC, se corrige facilement avec un autoguidage

  16. Logiciels utilisés Guidage Phd guiding EQMOD Ascom Monture Joystick Logiciel planétarium Backyardastro ou gestion CCD Imageur

  17. Connexions physiques Guidage Hub USB PC distant relié par courant porteur pour contrôle à distance et rester au chaud Monture PC Joystick Imageur

  18. Connexions physiques

  19. EN ACTION…

  20. EN ACTION …

  21. Images obtenues NGC7331, 120 ED, ATIK314, 5*10’ et 3*20’

  22. Images obtenues M45, 120 ED, EOS1000, Apparition de tramage, La solution consiste à appliquer du « dithering » Entre les poses

  23. Images obtenues M27, 120 ED, EOS1000, 5*10’

  24. Images obtenues Nébuleuse du Cocon (IC5146), RC8 avec réducteur 0,85, EOS1000 défiltré, 7*10’

  25. Pour aller plus loin… • Des documentations et tutoriaux en vidéo sont disponible sur le site EQMOD http://eq-mod.sourceforge.net/introindex.html
