  1. 微機電製成簡介 報告題目 相機感光元件 組員:49714065洪瑞得 49714016廖韋傑

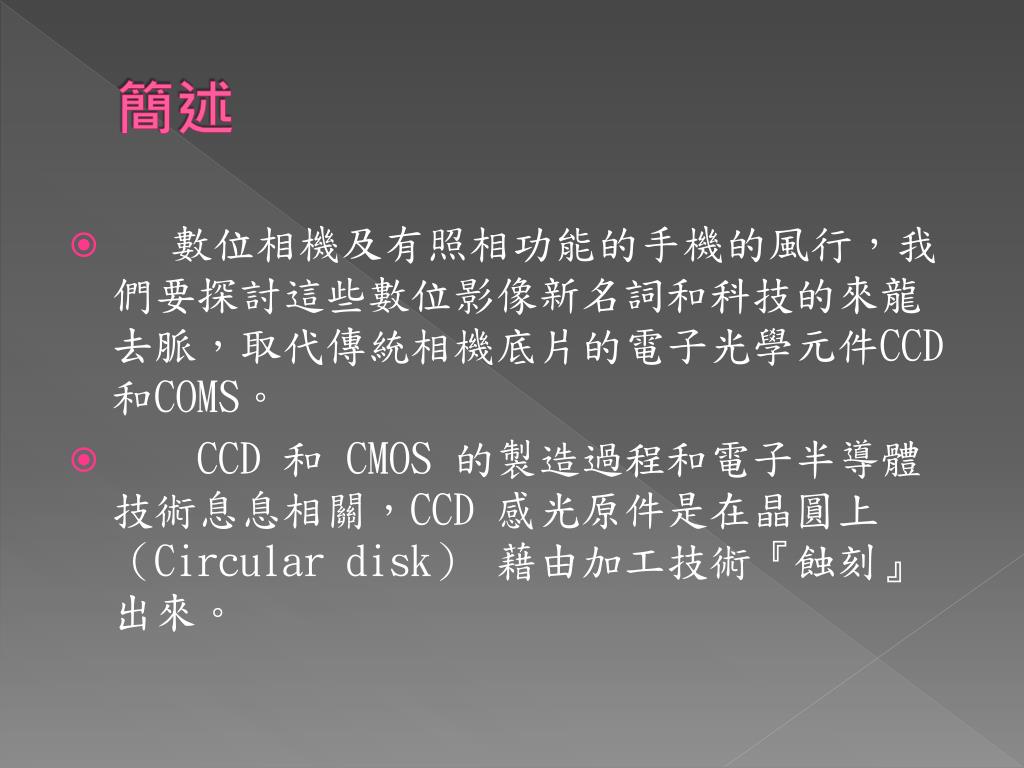

  2. 簡述 • 數位相機及有照相功能的手機的風行，我們要探討這些數位影像新名詞和科技的來龍去脈，取代傳統相機底片的電子光學元件CCD和COMS。 • CCD 和CMOS 的製造過程和電子半導體技術息息相關，CCD 感光原件是在晶圓上（Circular disk） 藉由加工技術『蝕刻』出來。

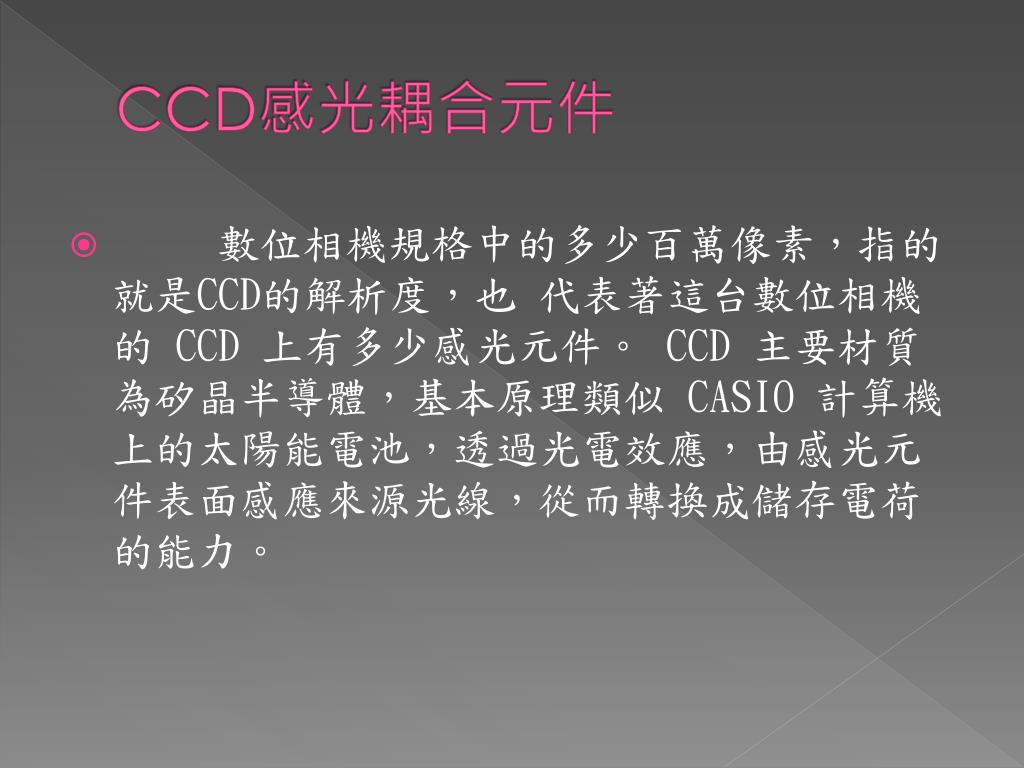

  3. CCD感光耦合元件 • 數位相機規格中的多少百萬像素，指的就是CCD的解析度，也 代表著這台數位相機的CCD 上有多少感光元件。CCD 主要材質為矽晶半導體，基本原理類似CASIO 計算機上的太陽能電池，透過光電效應，由感光元件表面感應來源光線，從而轉換成儲存電荷的能力。

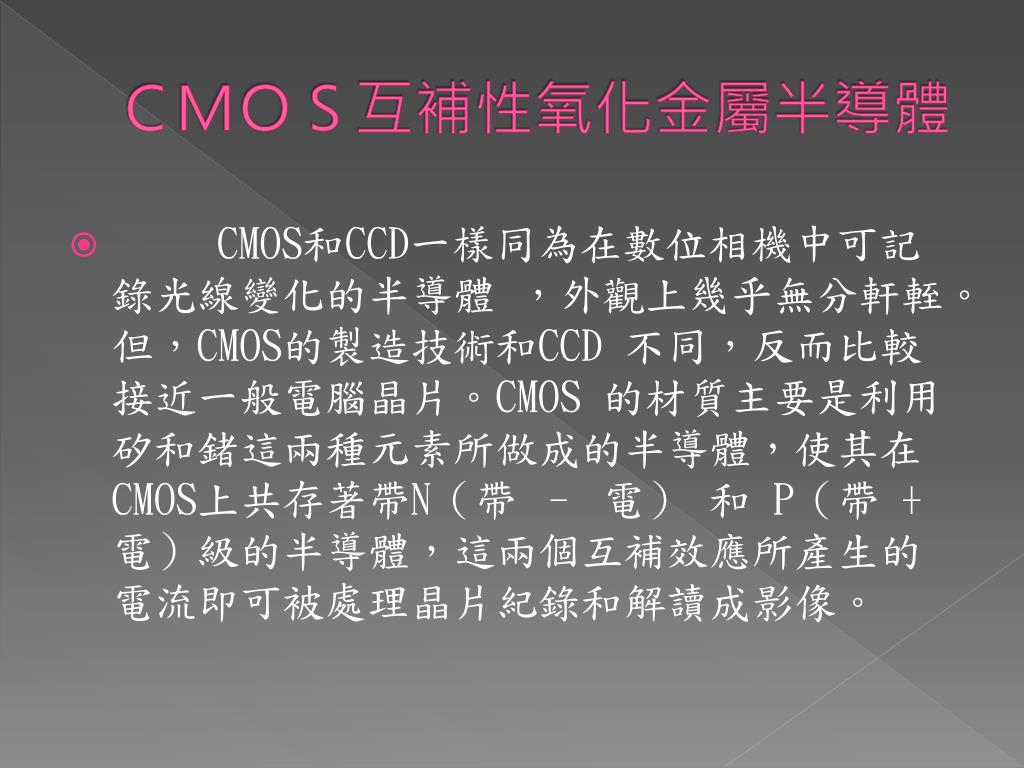

  4. ＣＭＯＳ互補性氧化金屬半導體 • CMOS和CCD一樣同為在數位相機中可記錄光線變化的半導體 ，外觀上幾乎無分軒輊。但，CMOS的製造技術和CCD 不同，反而比較接近一般電腦晶片。CMOS 的材質主要是利用矽和鍺這兩種元素所做成的半導體，使其在CMOS上共存著帶N（帶– 電） 和P（帶+ 電）級的半導體，這兩個互補效應所產生的電流即可被處理晶片紀錄和解讀成影像。

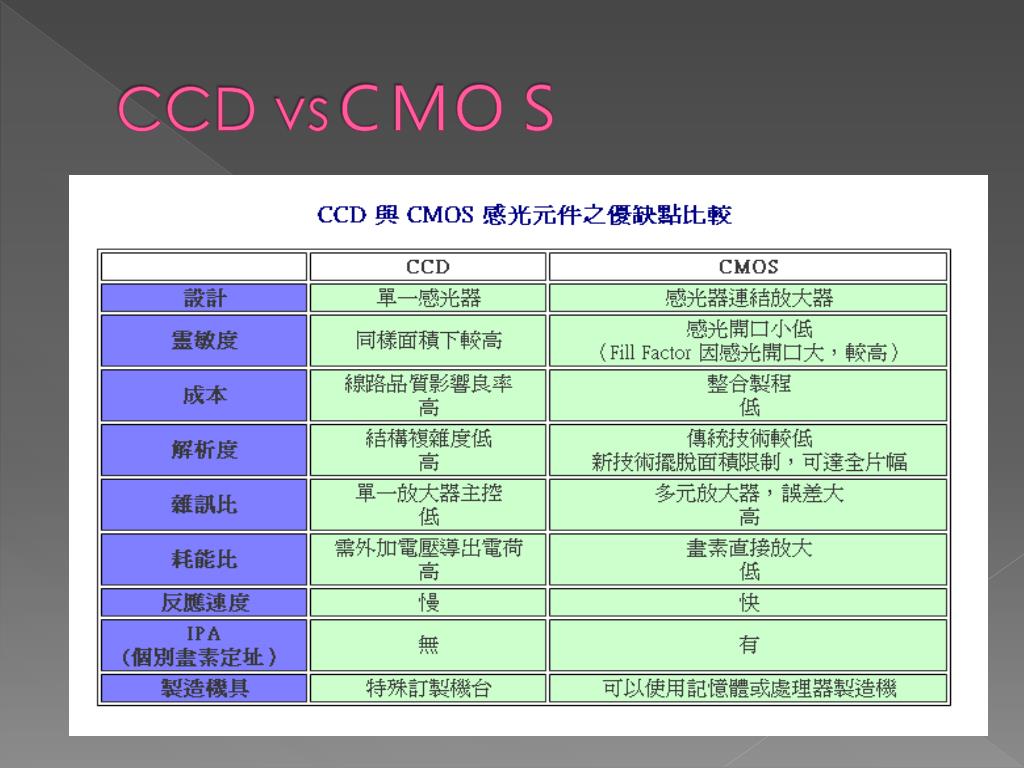

  5. CCDvsＣＭＯＳ

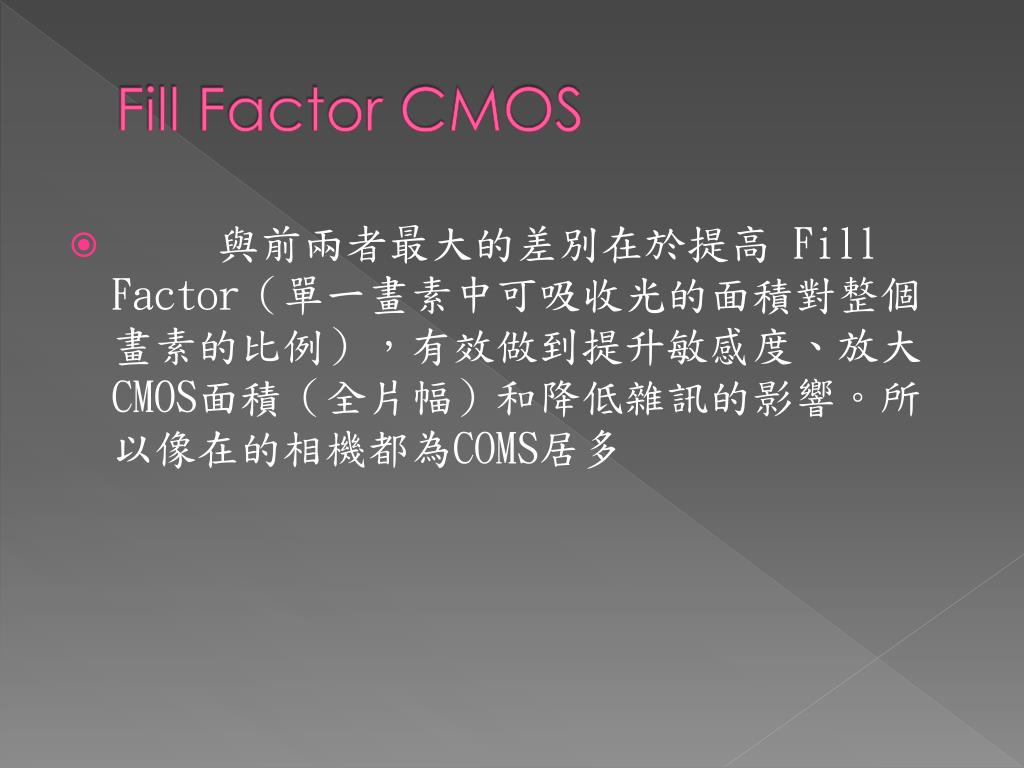

  6. Fill Factor CMOS • 與前兩者最大的差別在於提高Fill Factor（單一畫素中可吸收光的面積對整個畫素的比例），有效做到提升敏感度、放大CMOS面積（全片幅）和降低雜訊的影響。所以像在的相機都為COMS居多

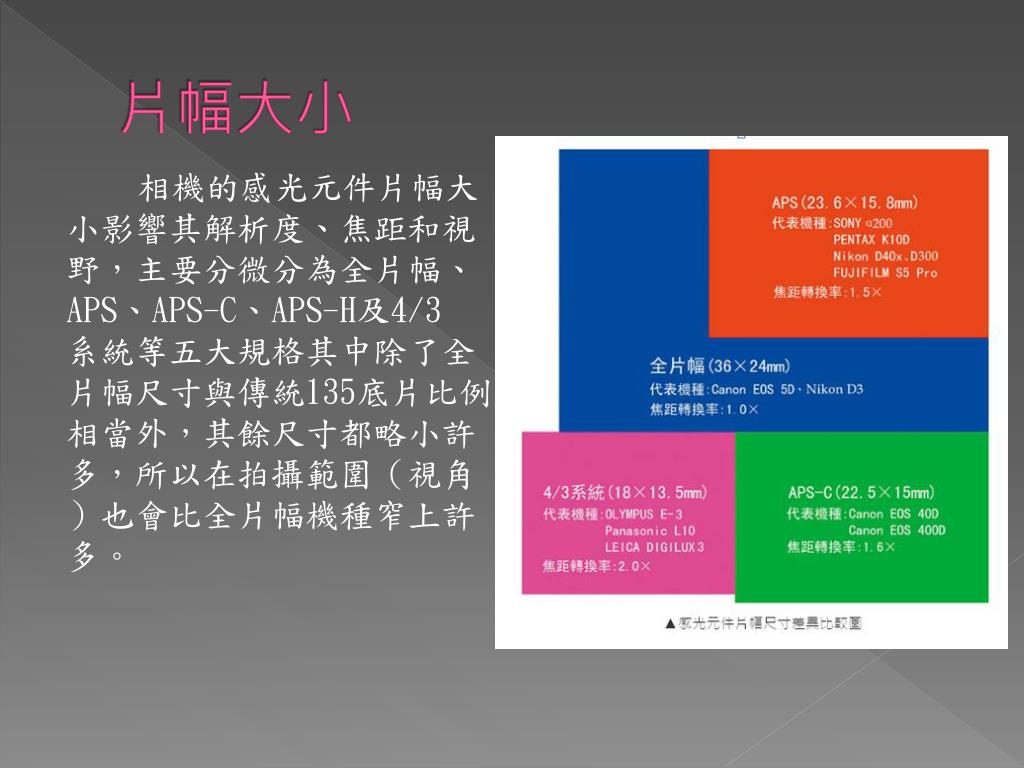

  7. 片幅大小 相機的感光元件片幅大 小影響其解析度、焦距和視 野，主要分微分為全片幅、 APS、APS-C、APS-H及4/3 系統等五大規格其中除了全 片幅尺寸與傳統135底片比例 相當外，其餘尺寸都略小許 多，所以在拍攝範圍（視角 ）也會比全片幅機種窄上許 多。

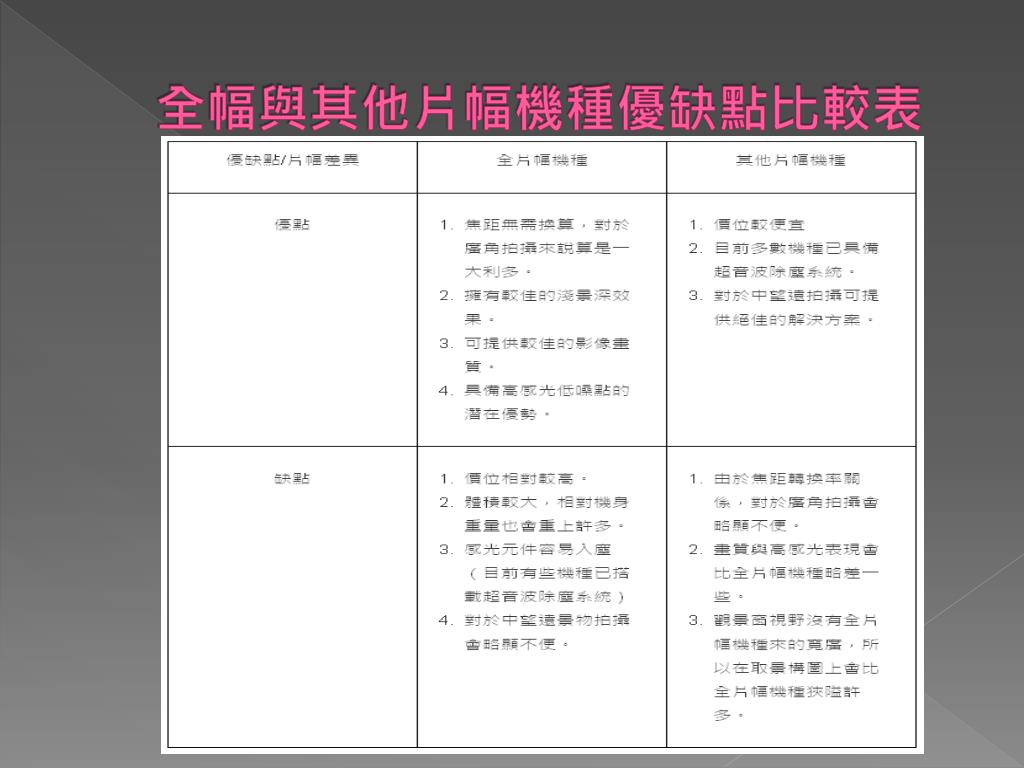

  8. 全幅與其他片幅機種優缺點比較表

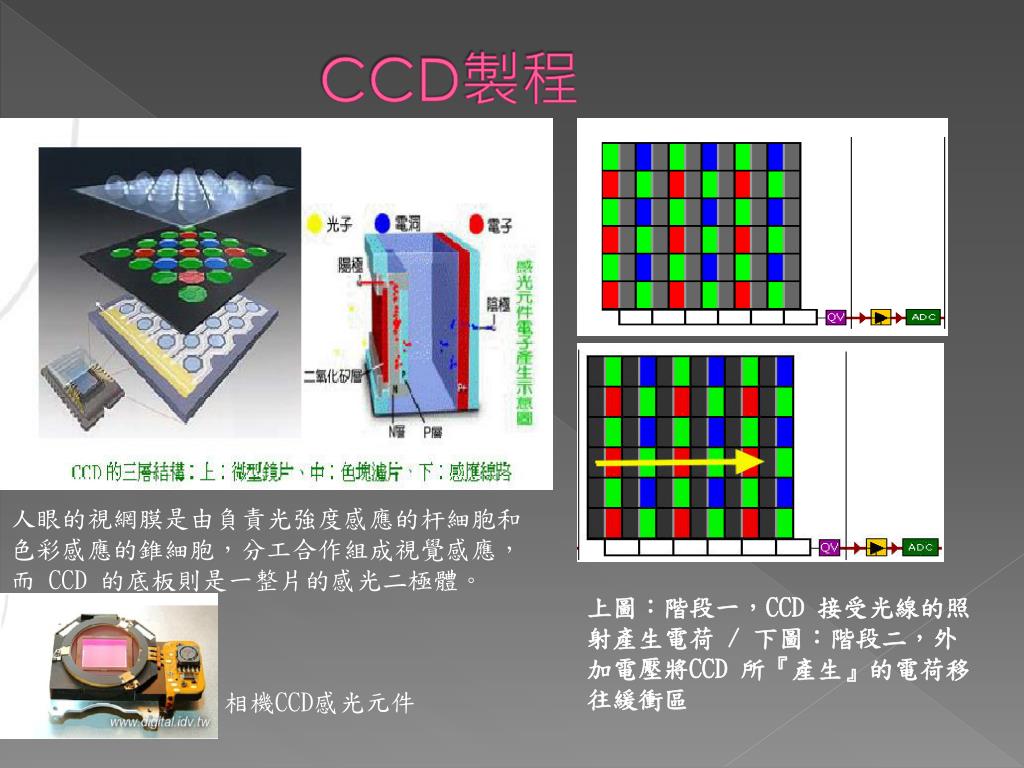

  9. CCD製程 人眼的視網膜是由負責光強度感應的杆細胞和色彩感應的錐細胞，分工合作組成視覺感應，而 CCD 的底板則是一整片的感光二極體。 上圖：階段一，CCD 接受光線的照射產生電荷 / 下圖：階段二，外加電壓將CCD 所『產生』的電荷移往緩衝區 相機CCD感光元件

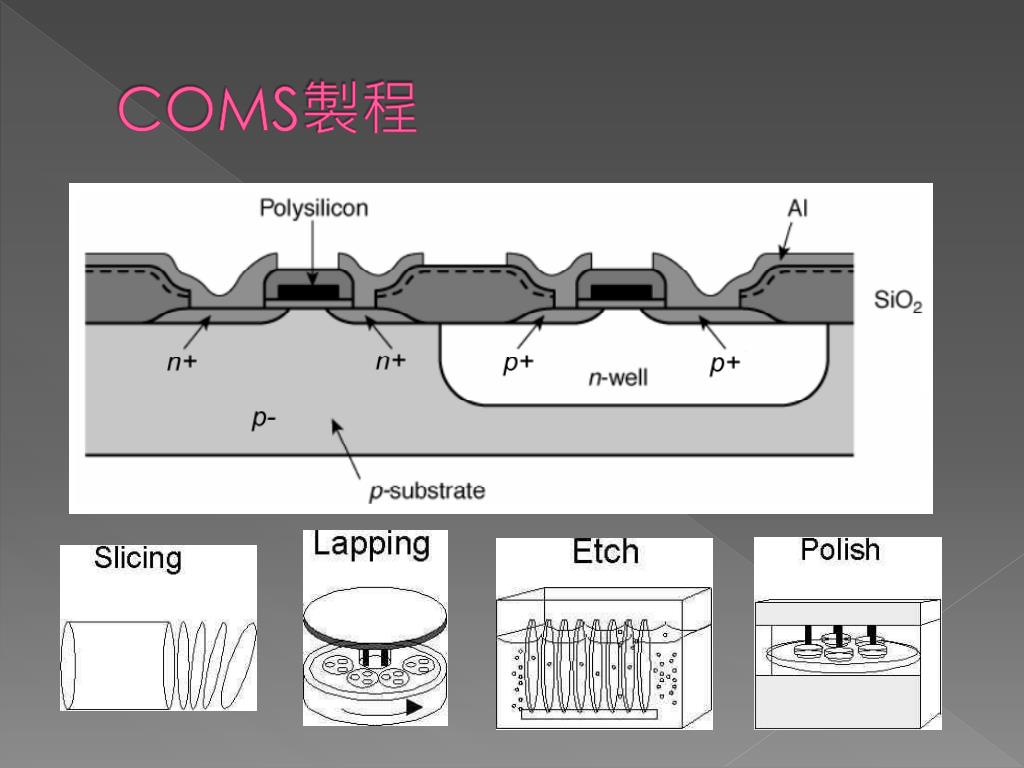

  10. COMS製程

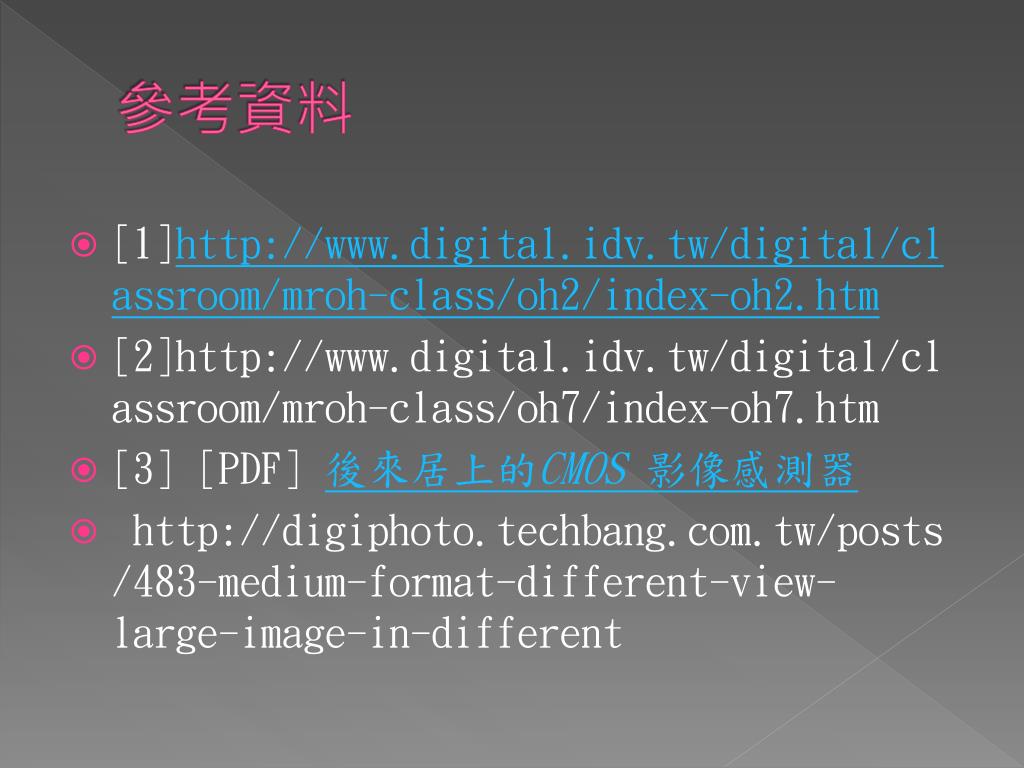

  11. 參考資料 • [1]http://www.digital.idv.tw/digital/classroom/mroh-class/oh2/index-oh2.htm • [2]http://www.digital.idv.tw/digital/classroom/mroh-class/oh7/index-oh7.htm • [3] [PDF] 後來居上的CMOS影像感測器 • http://digiphoto.techbang.com.tw/posts/483-medium-format-different-view-large-image-in-different
