JARINGAN KOMPUTER

  • Dosen:

    • Prof. Dr. Ir. Supeno Djanali

    • Ir. M. Husni, M.Kom

  • Penilaian:

    • Tugas/Quis


Pertemuan 1 pendahuluan

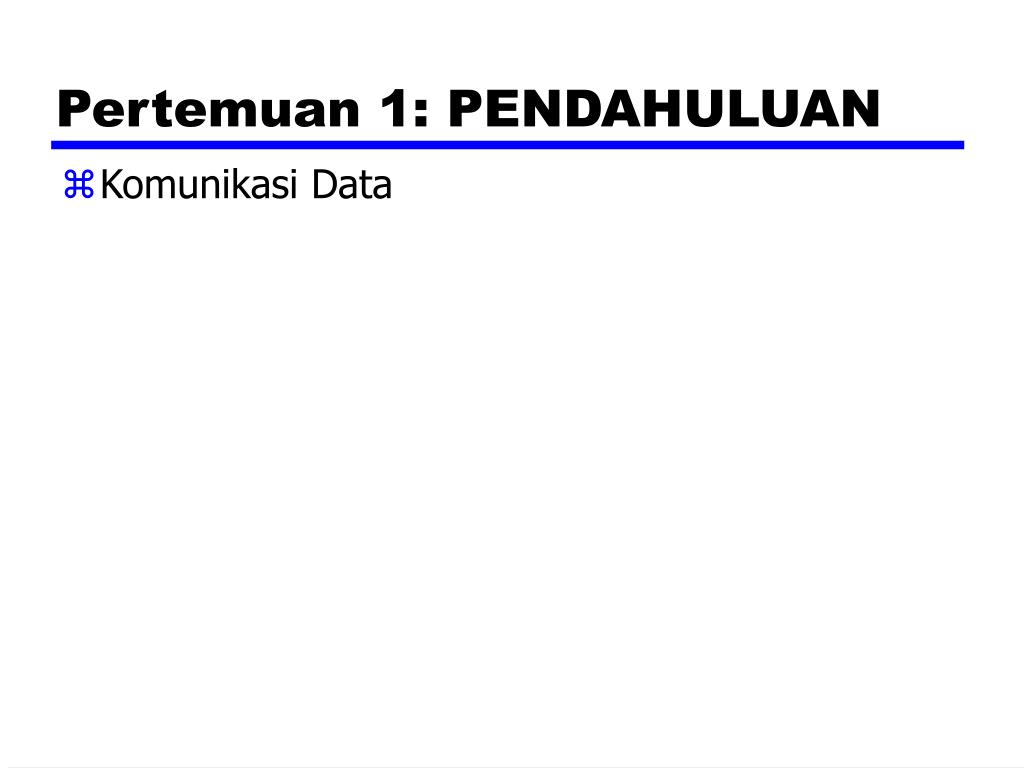

Pertemuan 1: PENDAHULUAN

  • Komunikasi Data

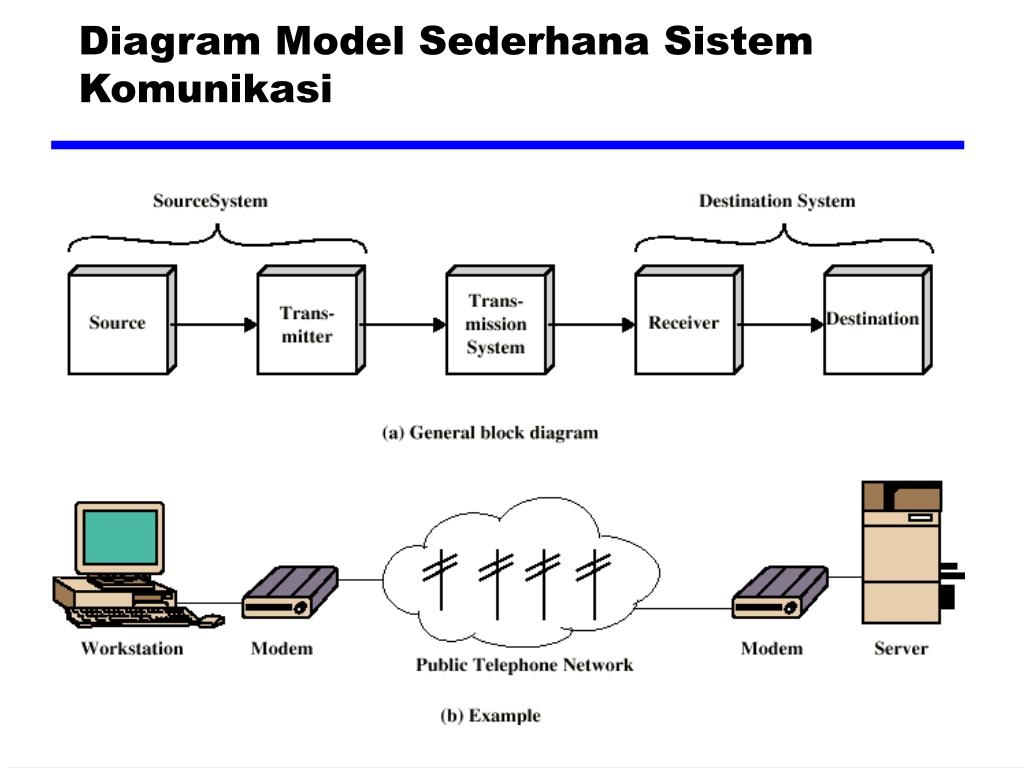

Diagram model sederhana sistem komunikasi

Diagram Model Sederhana Sistem Komunikasi


Model komunikasi

Model Komunikasi

  • Source (Sumber)

    • Menghasilkan data untuk ditransmisikan

  • Transmitter (Pengirim)

    • Mengkonversi data menjadi signal yang siap untuk ditransmisikan

  • Sistem Transmisi

    • Membawa data

  • Receiver (Penerima)

    • Mengkonversi signal yang diterima menjadi data

  • Destination (Tujuan)

    • Menerima data


Proses komunikasi

Proses Komunikasi

  • Transmission System Utilization

  • Interfacing

  • Signal Generation

  • Synchronization

  • Exchange Management

  • Error detection and correction

  • Addressing and routing

  • Recovery

  • Message formatting

  • Security

  • Network Management

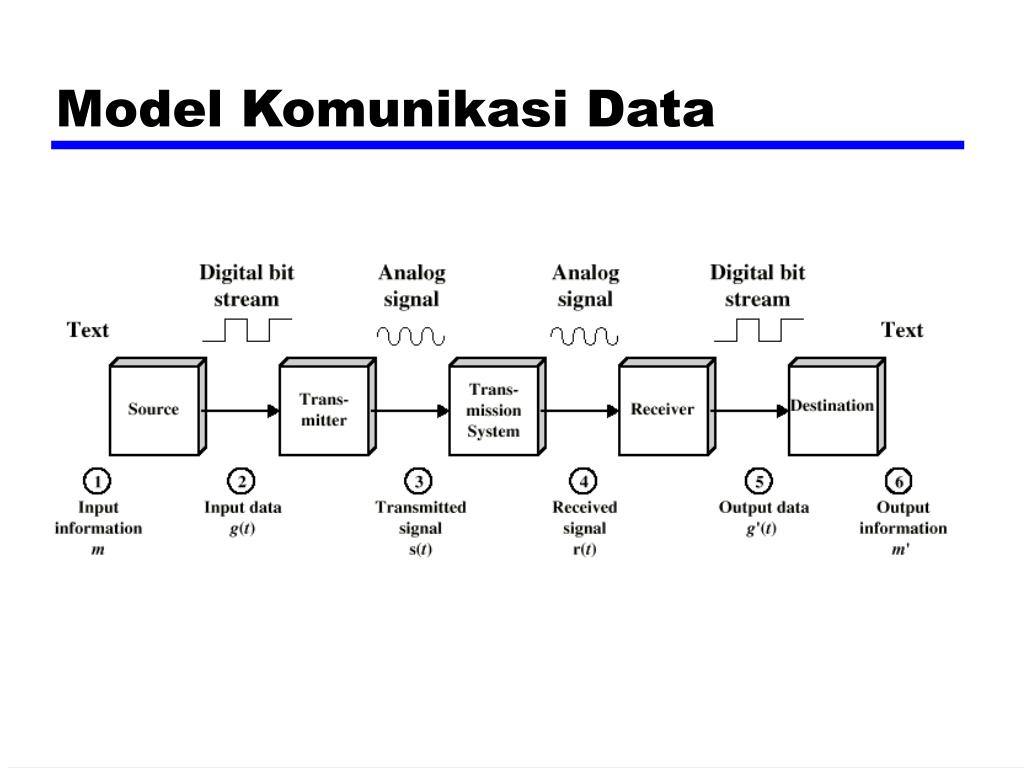

Model komunikasi data

Model Komunikasi Data


Jaringan komputer latar

Jaringan Komputer : latar

  • Komunikasi secara langsung (point to point) seringkali tidak praktis

    • Jarak antar peralatan terlalu jauh

    • Sejumlah peralatan akan memerlukan jumlah koneksi yang besar

  • Solusi yang nyata adalah : Jaringan Komunikasi (Jaringan Komputer)


Apa jaringan komunikasi itu dari sisi end system

APA JARINGAN KOMUNIKASI ITU?(dari sisi end-system)

  • Jaringan memberikan layanan: memindahkan data dan informasi

    • Burung, kurir, truk, telegram, telepon, Internet …

    • Contoh lain, layanan transportasi: memindahkan objek:

      • Kuda, kereta api, truk, pesawat udara ...

  • Apa yang membedakan bermacam-macam tipe jaringan?

    • Layanan yang diberikan

  • Apa yang membedakan layanan?

    • Bandwidth

    • Tingkat kehilangan

    • Jumlah dari ‘end systems’

    • Antarmuka layanan (bagaimana menimplementasikannya?)

    • Lainnya:

      • Kehandalan, unicast vs. multicast, real-time, message vs. byte ...


Apa jaringan komunikasi itu dari sisi infrastruktur

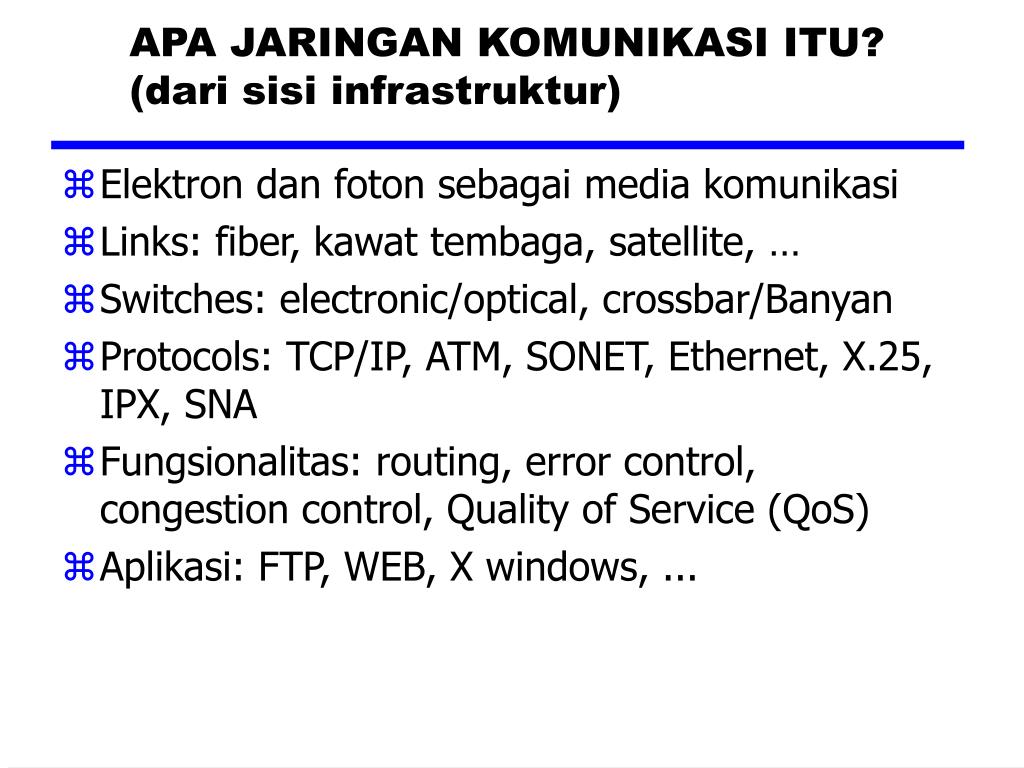

APA JARINGAN KOMUNIKASI ITU?(dari sisi infrastruktur)

  • Elektron dan foton sebagai media komunikasi

  • Links: fiber, kawat tembaga, satellite, …

  • Switches: electronic/optical, crossbar/Banyan

  • Protocols: TCP/IP, ATM, SONET, Ethernet, X.25, IPX, SNA

  • Fungsionalitas: routing, error control, congestion control, Quality of Service (QoS)

  • Aplikasi: FTP, WEB, X windows, ...

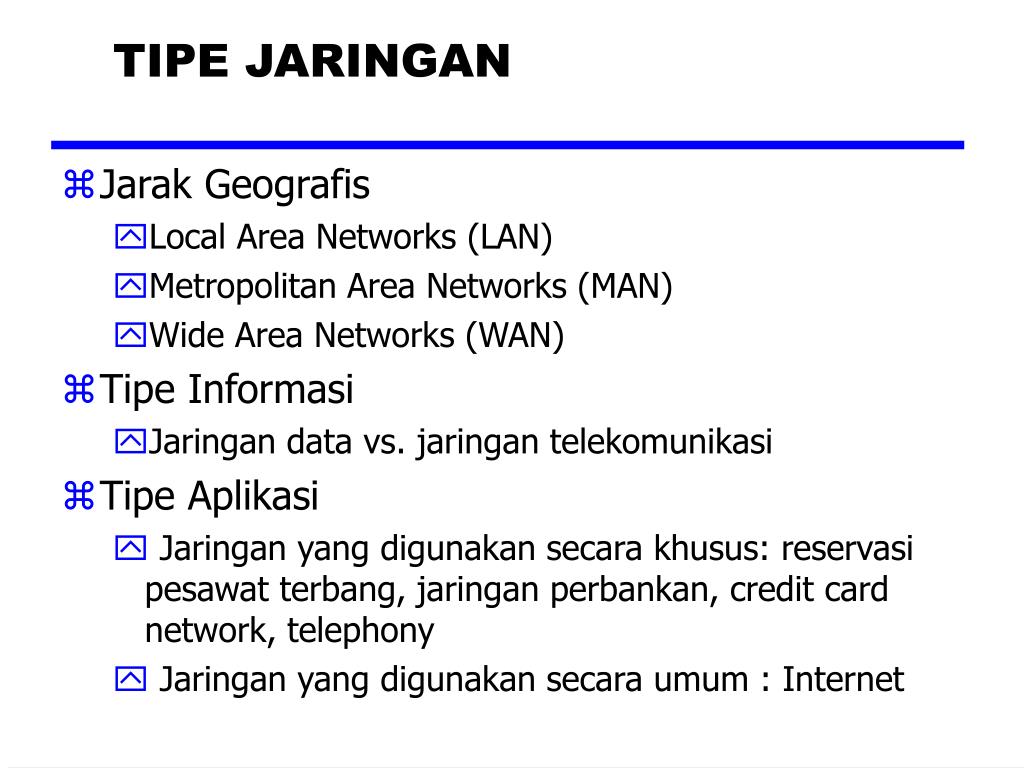

Tipe jaringan

TIPE JARINGAN

  • Jarak Geografis

    • Local Area Networks (LAN)

    • Metropolitan Area Networks (MAN)

    • Wide Area Networks (WAN)

  • Tipe Informasi

    • Jaringan data vs. jaringan telekomunikasi

  • Tipe Aplikasi

    • Jaringan yang digunakan secara khusus: reservasi pesawat terbang, jaringan perbankan, credit card network, telephony

    • Jaringan yang digunakan secara umum : Internet


Sejarah internet

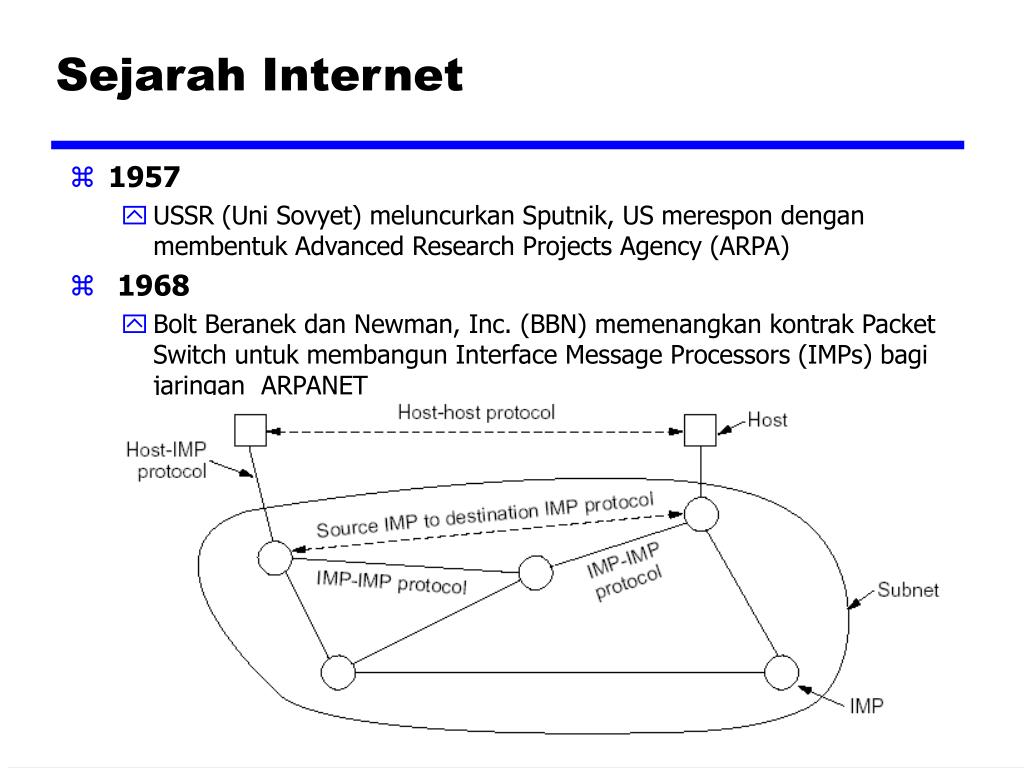

Sejarah Internet

  • 1957

    • USSR (Uni Sovyet) meluncurkan Sputnik, US merespon dengan membentuk Advanced Research Projects Agency (ARPA)

  • 1968

    • Bolt Beranek dan Newman, Inc. (BBN) memenangkan kontrak Packet Switch untuk membangun Interface Message Processors (IMPs) bagi jaringan ARPANET


Sejarah internet 2

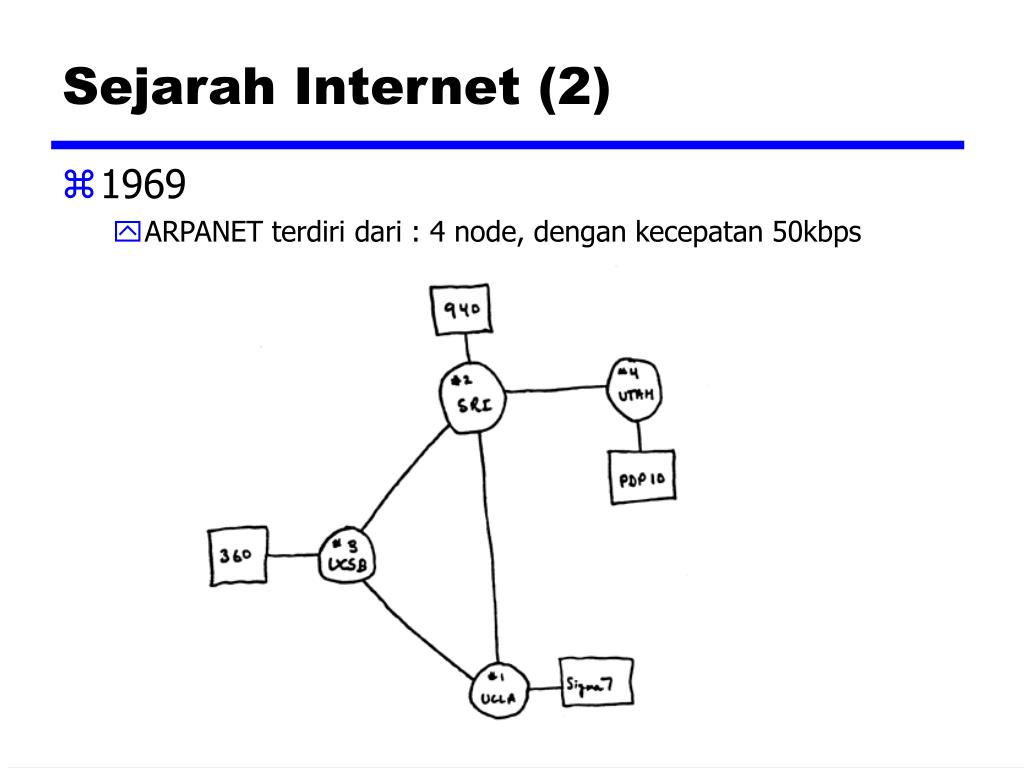

Sejarah Internet (2)

  • 1969

    • ARPANET terdiri dari : 4 node, dengan kecepatan 50kbps


Ekspansi awal dari arpanet

Ekspansi awal dari ARPANET

Dec. 1969

July 1970

March 1971

Apr. 1972

Sep. 1972


Jaringan komputer

Multiple Networks

  • 1974: Initial design of TCP to connect multiple networks

  • 1986: NSF builds NSFNET as backbone, links 6 supercomputer centers, 56 kbps; this allows an explosion of connections, especially from universities

  • 1987: 10,000 hosts

  • 1988: NSFNET backbone upgrades to 1.5Mbps

  • 1989: 100,000 hostsWELCOME by Leonard Kleinrock …


Jaringan komputer

Web dan komersialisasi Internet

  • 1990: ARPANET ceases to exist

  • 1991: NSF lifts restrictions on the commercial use of the Net; Berners-Lee of European Organization for Nuclear Research (CERN) released World Wide Web

  • 1992: 1 million hosts

  • 1994: NSF reverts back to research network (vBNS); the backbone of the Internet consists of multiple private backbones

  • Today: backbones run at 10Gbps, 100s millions computers in 150 countries

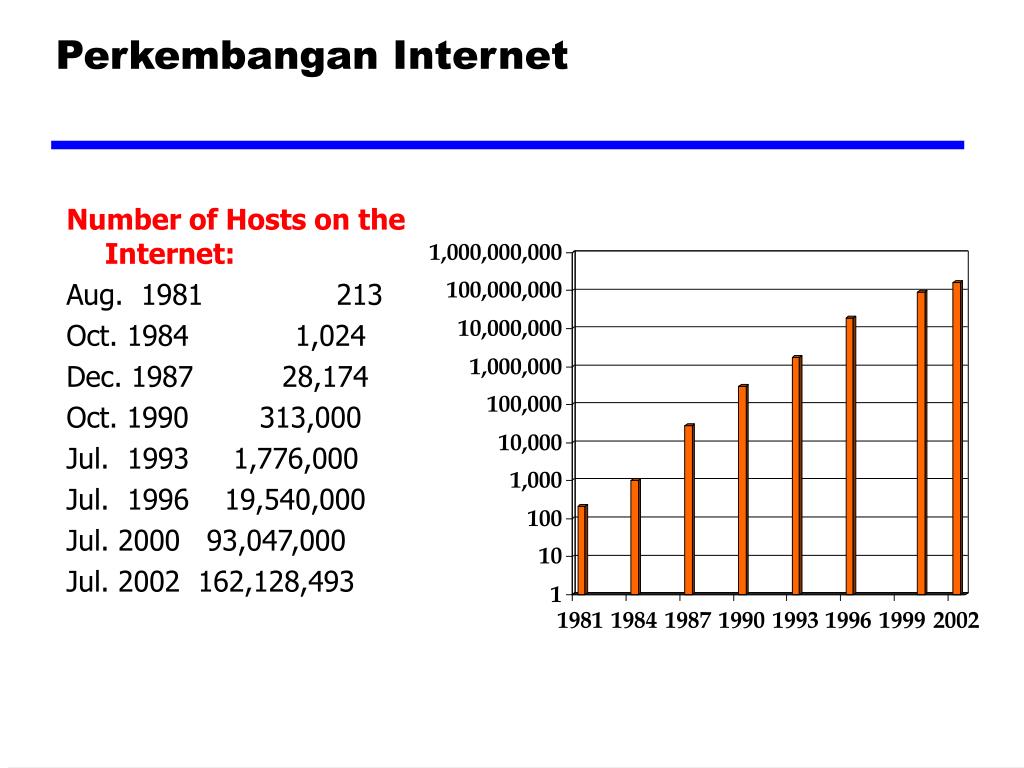

Perkembangan internet

Perkembangan Internet

Number of Hosts on the Internet:

Aug. 1981 213

Oct. 1984 1,024

Dec. 1987 28,174

Oct. 1990 313,000

Jul. 1993 1,776,000

Jul. 1996 19,540,000

Jul. 2000 93,047,000

Jul. 2002 162,128,493


Internet physical infrastructure

Internet Physical Infrastructure

Local/Regional

ISP

Backbone:National ISP

  • Residential Access

    • Modem

    • DSL

    • Cable modem

Local/RegionalISP

  • Internet Service Providers

    • Local/Regional/National

    • They exchange packets at Point of Presence (POP)

  • Access to ISP, Backbone transmission

    • T1/T3, OC-3, OC-12

    • ATM, SONET, WDM

  • Campus network access

    • Ethernet

    • FDDI

    • Wireless


Local access adsl

Local Access: ADSL

  • Asymmetrical Digital Subscriber Line (ADSL)

  • Telephone company’s solution to “last mile problem”


Model jaringan komputer sederhana

Model Jaringan Komputer Sederhana


Wide area networks

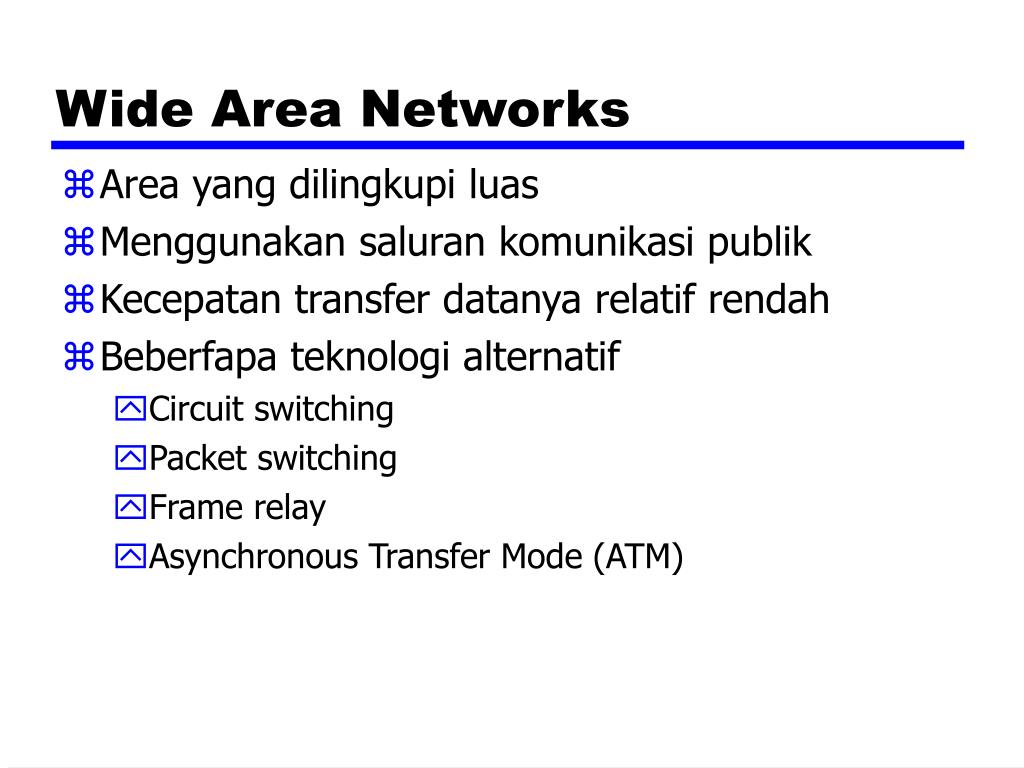

Wide Area Networks

  • Area yang dilingkupi luas

  • Menggunakan saluran komunikasi publik

  • Kecepatan transfer datanya relatif rendah

  • Beberfapa teknologi alternatif

    • Circuit switching

    • Packet switching

    • Frame relay

    • Asynchronous Transfer Mode (ATM)

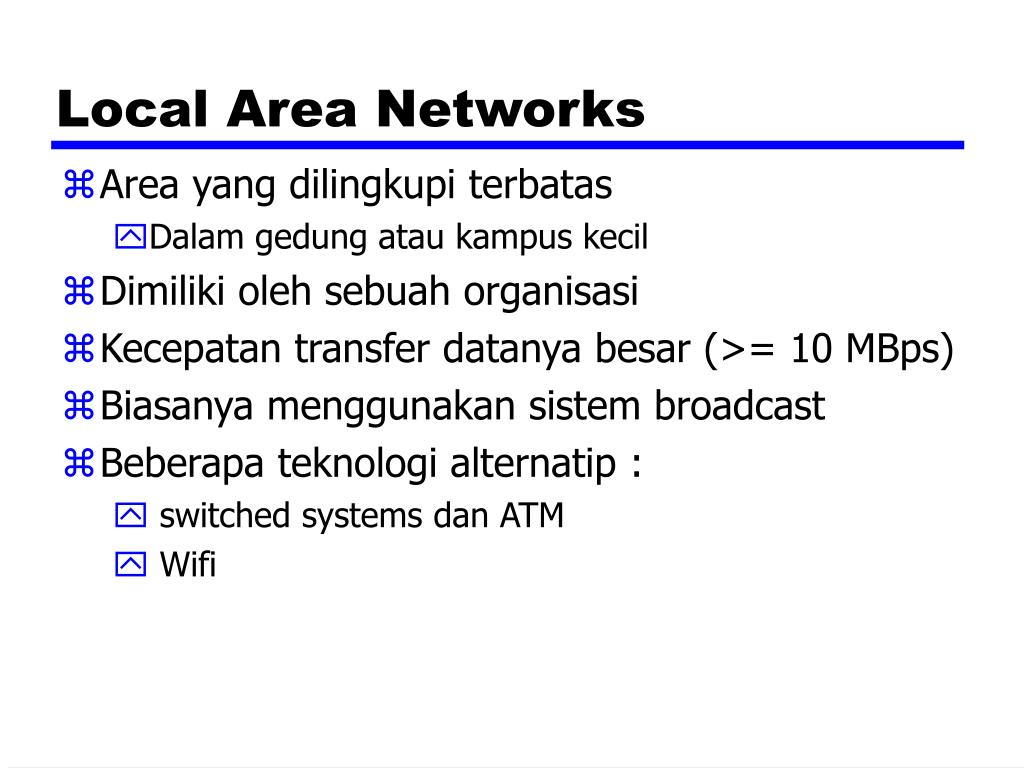

Local area networks

Local Area Networks

  • Area yang dilingkupi terbatas

    • Dalam gedung atau kampus kecil

  • Dimiliki oleh sebuah organisasi

  • Kecepatan transfer datanya besar (>= 10 MBps)

  • Biasanya menggunakan sistem broadcast

  • Beberapa teknologi alternatip :

    • switched systems dan ATM

    • Wifi

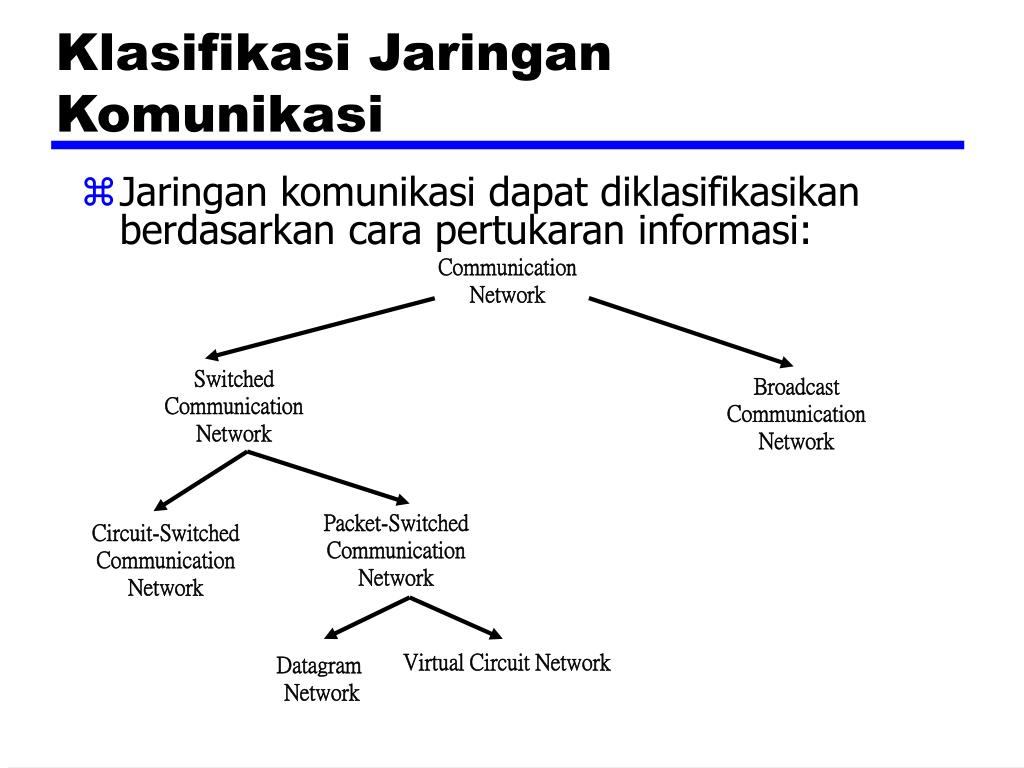

Klasifikasi jaringan komunikasi

Klasifikasi Jaringan Komunikasi

  • Jaringan komunikasi dapat diklasifikasikan berdasarkan cara pertukaran informasi:

Communication Network

SwitchedCommunication Network

BroadcastCommunication Network

Packet-SwitchedCommunication Network

Circuit-SwitchedCommunication Network

Virtual Circuit Network

Datagram Network

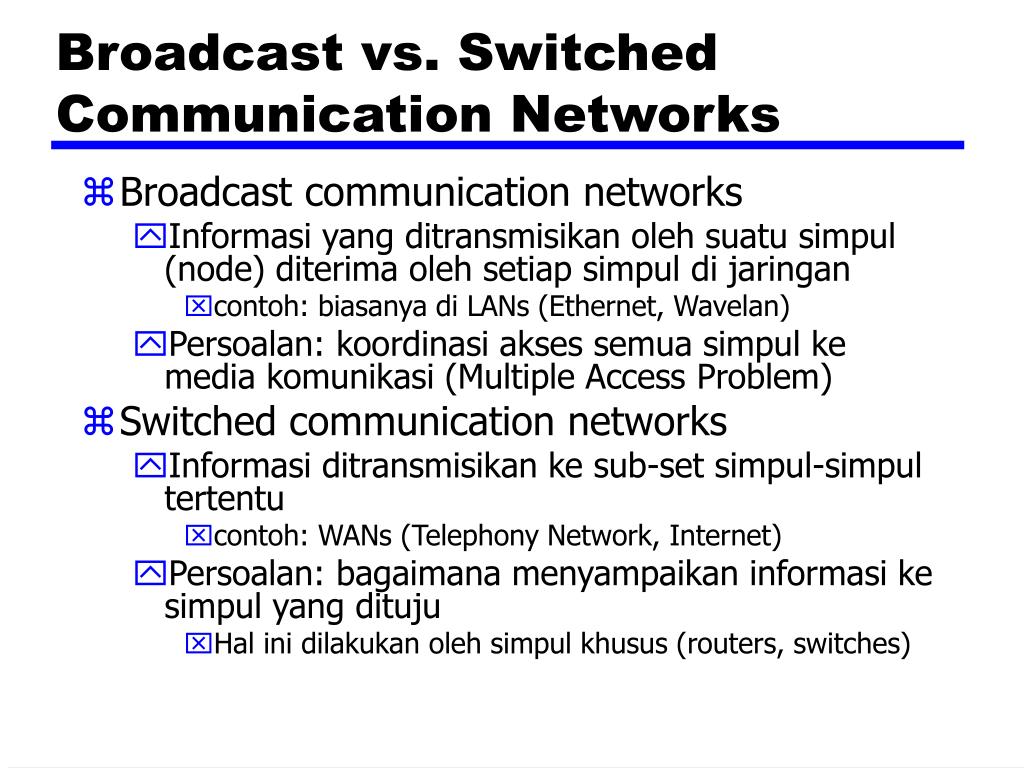

Broadcast vs switched communication networks

Broadcast vs. Switched Communication Networks

  • Broadcast communication networks

    • Informasi yang ditransmisikan oleh suatu simpul (node) diterima oleh setiap simpul di jaringan

      • contoh: biasanya di LANs (Ethernet, Wavelan)

    • Persoalan: koordinasi akses semua simpul ke media komunikasi (Multiple Access Problem)

  • Switched communication networks

    • Informasi ditransmisikan ke sub-set simpul-simpul tertentu

      • contoh: WANs (Telephony Network, Internet)

    • Persoalan: bagaimana menyampaikan informasi ke simpul yang dituju

      • Hal ini dilakukan oleh simpul khusus (routers, switches)


Circuit switching

Circuit Switching

  • Komunikasi secara khusus dibangun selama proses transfer data (dedicated communications)

  • Tiga fase

    • circuit establishment

    • data transfer

    • circuit termination

  • Bila jaringan tidak terjadi: “Busy signal”

  • Contoh

    • Jaringan Telepon

    • ISDN (Integrated Services Digital Networks)


Circuit switching1

Circuit Switching

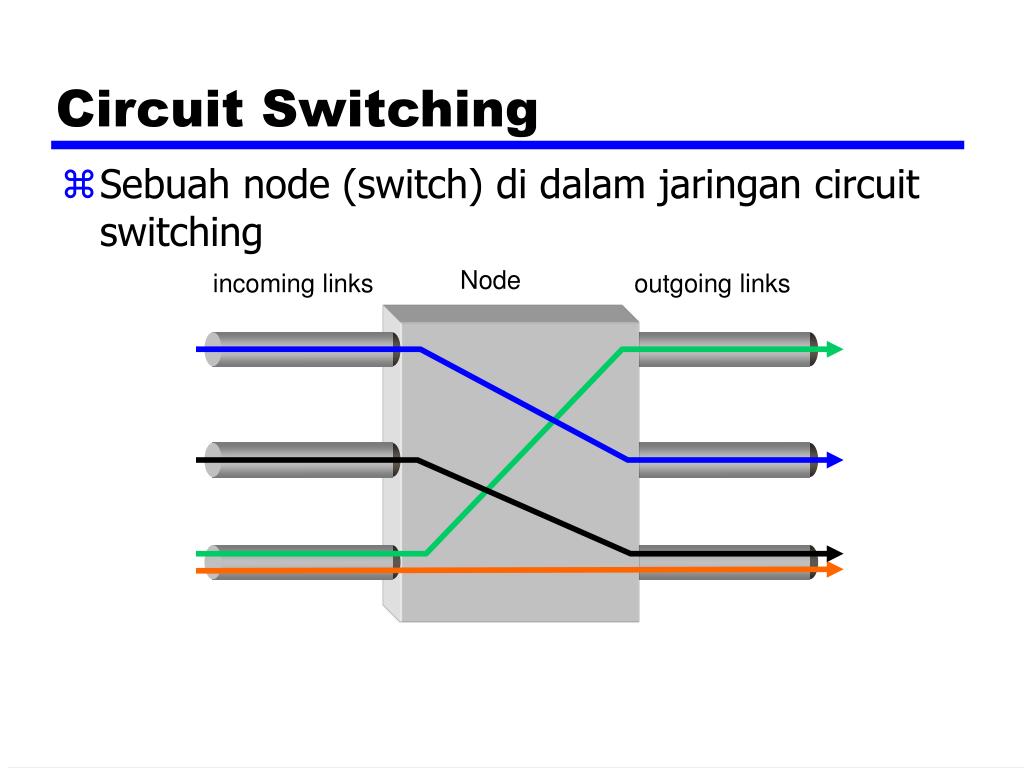

  • Sebuah node (switch) di dalam jaringan circuit switching

Node

incoming links

outgoing links


Timing pada circuit switching

Circuit Establishment

Data Transmission

Circuit Termination

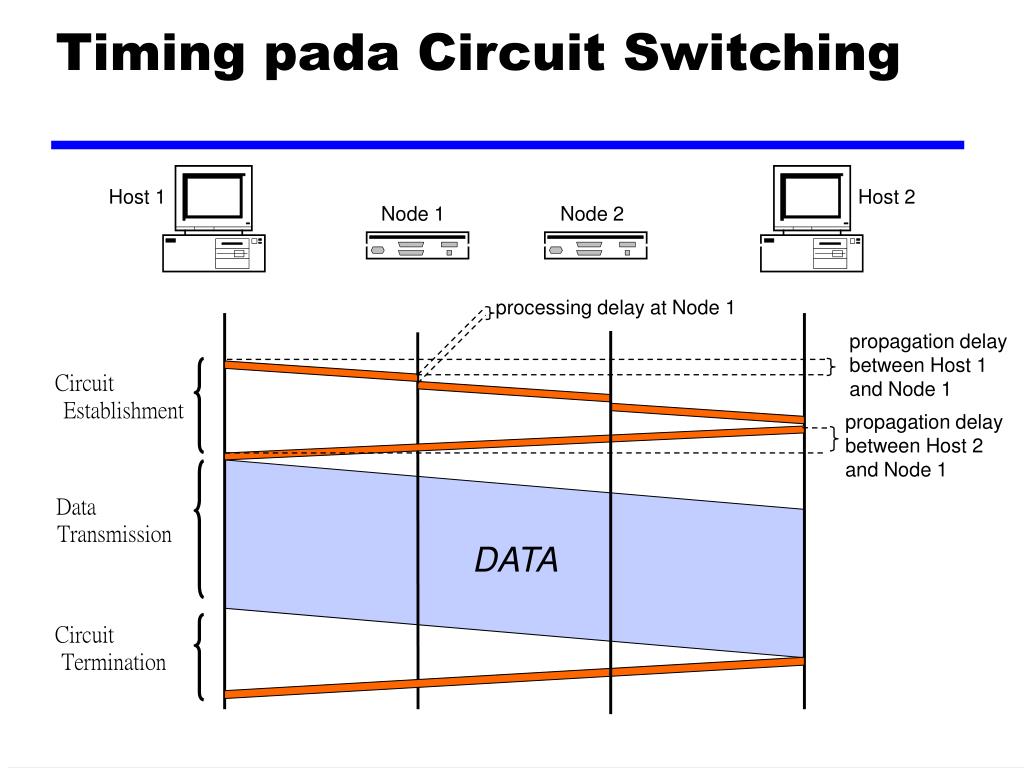

Timing pada Circuit Switching

Host 1

Host 2

Node 1

Node 2

DATA

processing delay at Node 1

propagation delay

between Host 1

and Node 1

propagation delay

between Host 2

and Node 1


Packet switching

Packet Switching

  • Data yang dikirim tidak dijamin datang secara berurutan

  • Data tersebut berupa paket dengan ukuran kecil

  • Paket dilewatkan dari simpul satu ke simpul lain antara pengirim dan penerima (Store and forward)

  • Metode ini digunakan untuk komunikasi dari terminal ke komputer, dan juga dari komputer ke komputer


Frame relay

Frame Relay

  • Sistem packet switching mempunyai kerugian yang besar terutama untuk mengkompensasi ‘errors’

  • Sistem-sistem yang modern saat ini harus lebih handal

  • Error dapat di caught pada end system

  • Kerugian terbesar untuk error control ini adalah is stripped out


Asynchronous transfer mode

Asynchronous Transfer Mode

  • ATM

  • Evolusi dari frame relay

  • Mempunyai kerugian yang kecil dalam menangani kesalahan ( error control)

  • Mempunyai panjang paket yang fixed (disebut cell)

  • Kecepatannya berkisar dari 10 Mbps sampai Gbps

  • Kecepatan transfer datanya konstan dengan menggunakan teknik packet switching


Integrated services digital network isdn

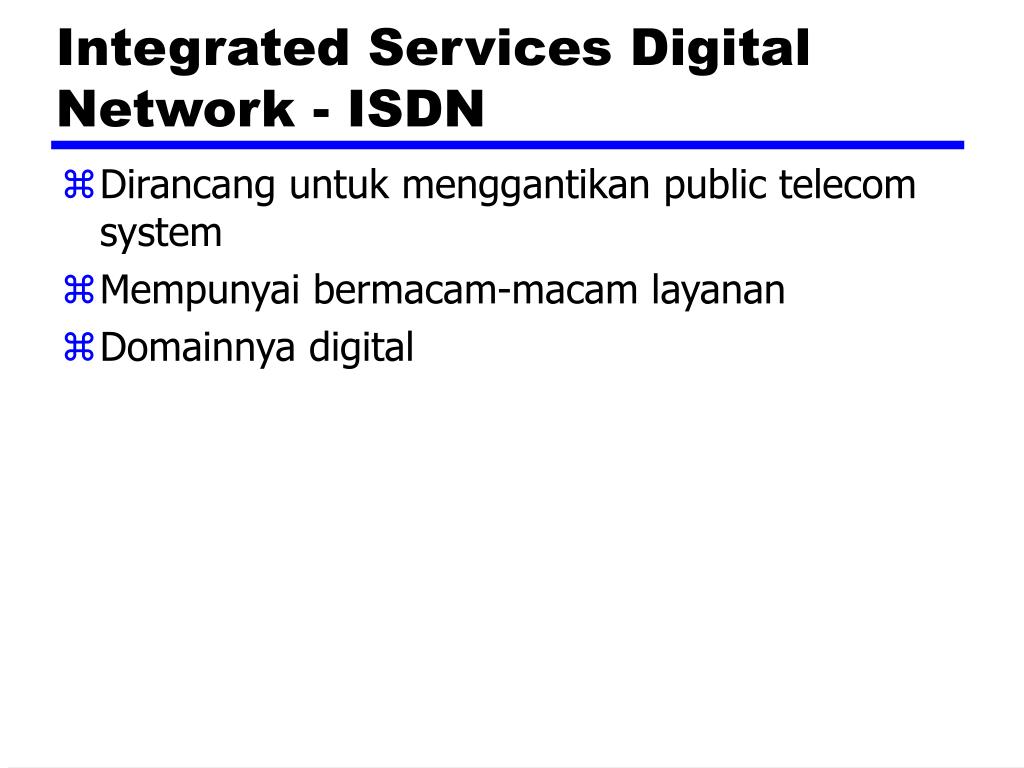

Integrated Services Digital Network - ISDN

  • Dirancang untuk menggantikan public telecom system

  • Mempunyai bermacam-macam layanan

  • Domainnya digital

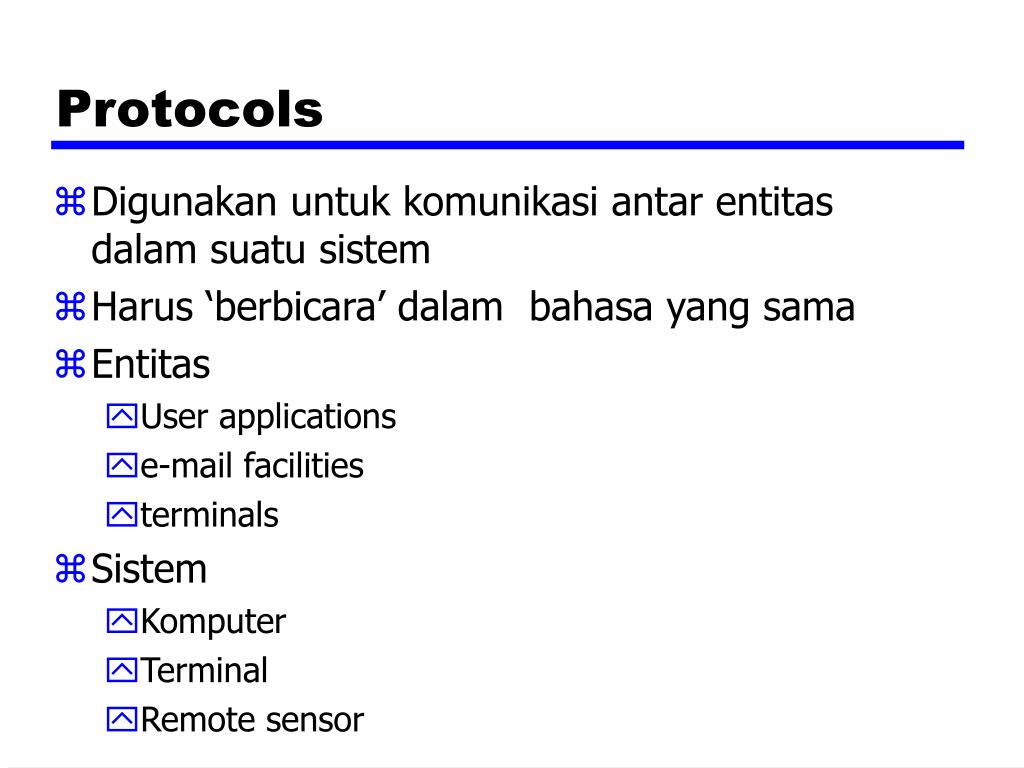

Protocols

Protocols

  • Digunakan untuk komunikasi antar entitas dalam suatu sistem

  • Harus ‘berbicara’ dalam bahasa yang sama

  • Entitas

    • User applications

    • e-mail facilities

    • terminals

  • Sistem

    • Komputer

    • Terminal

    • Remote sensor

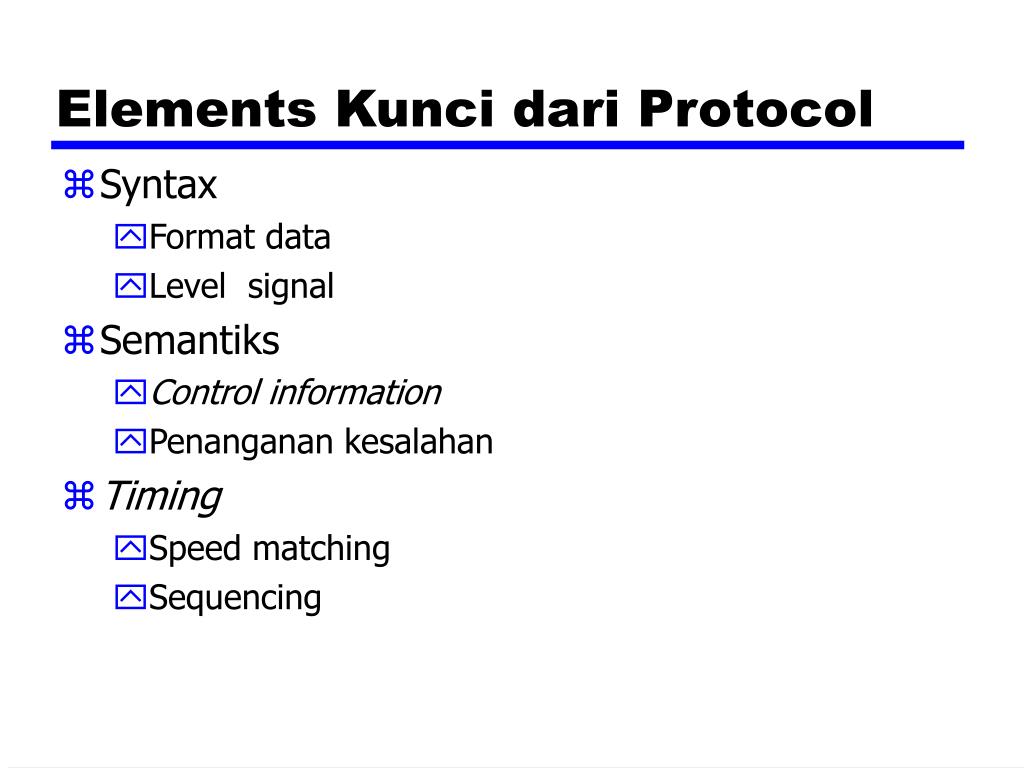

Elements kunci dari protocol

Elements Kunci dari Protocol

  • Syntax

    • Format data

    • Level signal

  • Semantiks

    • Control information

    • Penanganan kesalahan

  • Timing

    • Speed matching

    • Sequencing

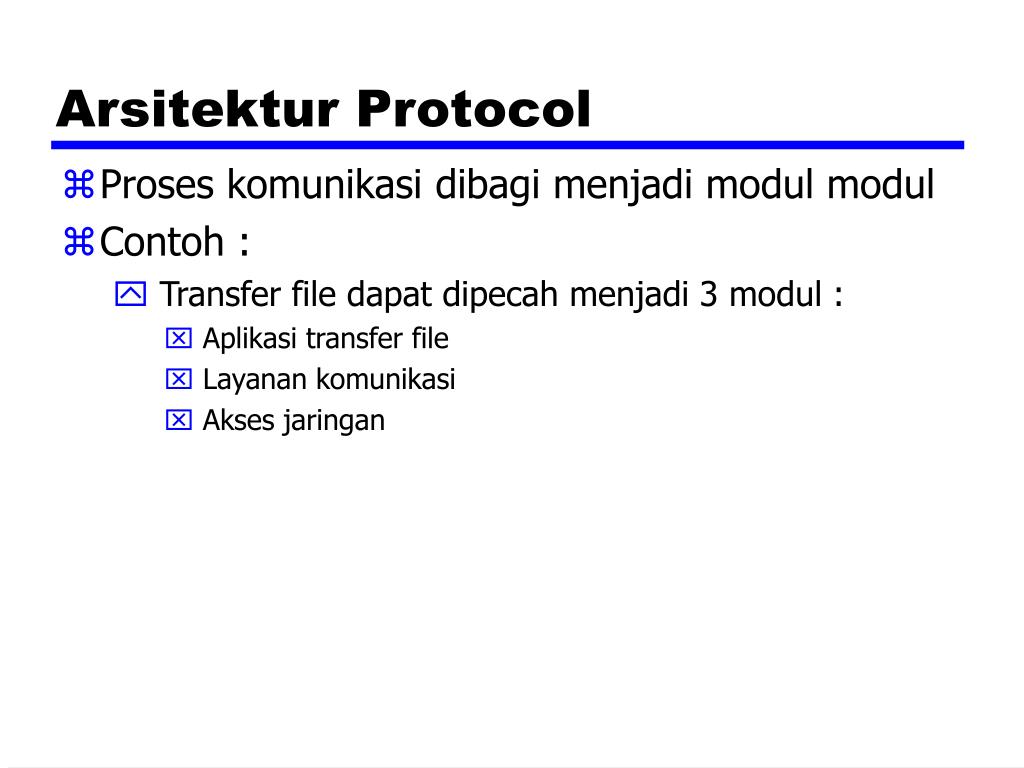

Arsitektur protocol

Arsitektur Protocol

  • Proses komunikasi dibagi menjadi modul modul

  • Contoh :

    • Transfer file dapat dipecah menjadi 3 modul :

      • Aplikasi transfer file

      • Layanan komunikasi

      • Akses jaringan


Arsitektur sederhana transfer file

Arsitektur Sederhana Transfer File


Model osi 1

Model OSI (1)

  • Open Systems Interconnection

  • Dikembangkan oleh International Organization for Standardization (ISO)

  • Ada 7 lapisan


Lapisan osi 2

Lapisan OSI(2)

  • Application : user aplication : e-mail, ftp, web

  • Presentation : external data representation (XDR)

  • Session : sinkronisasi

  • Transport : reliable data communication

  • Network : routing

  • Data Link : error control

  • Physical : representasi bit 0 dan 1


Arsitektur protokol tcp ip

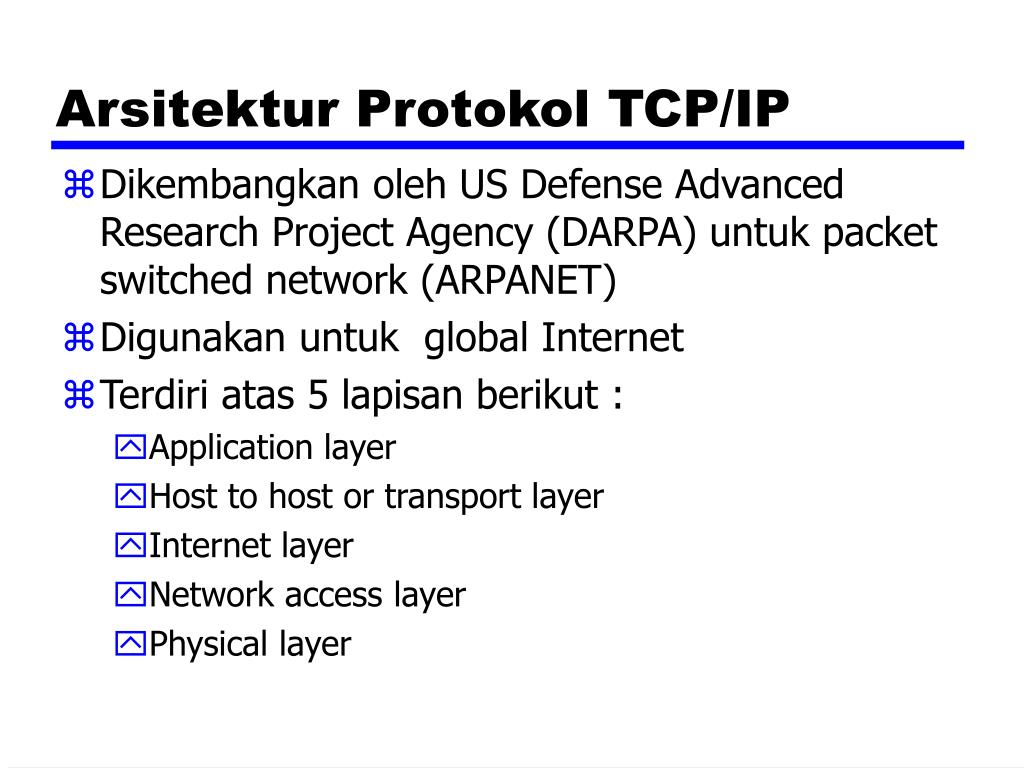

Arsitektur Protokol TCP/IP

  • Dikembangkan oleh US Defense Advanced Research Project Agency (DARPA) untuk packet switched network (ARPANET)

  • Digunakan untuk global Internet

  • Terdiri atas 5 lapisan berikut :

    • Application layer

    • Host to host or transport layer

    • Internet layer

    • Network access layer

    • Physical layer

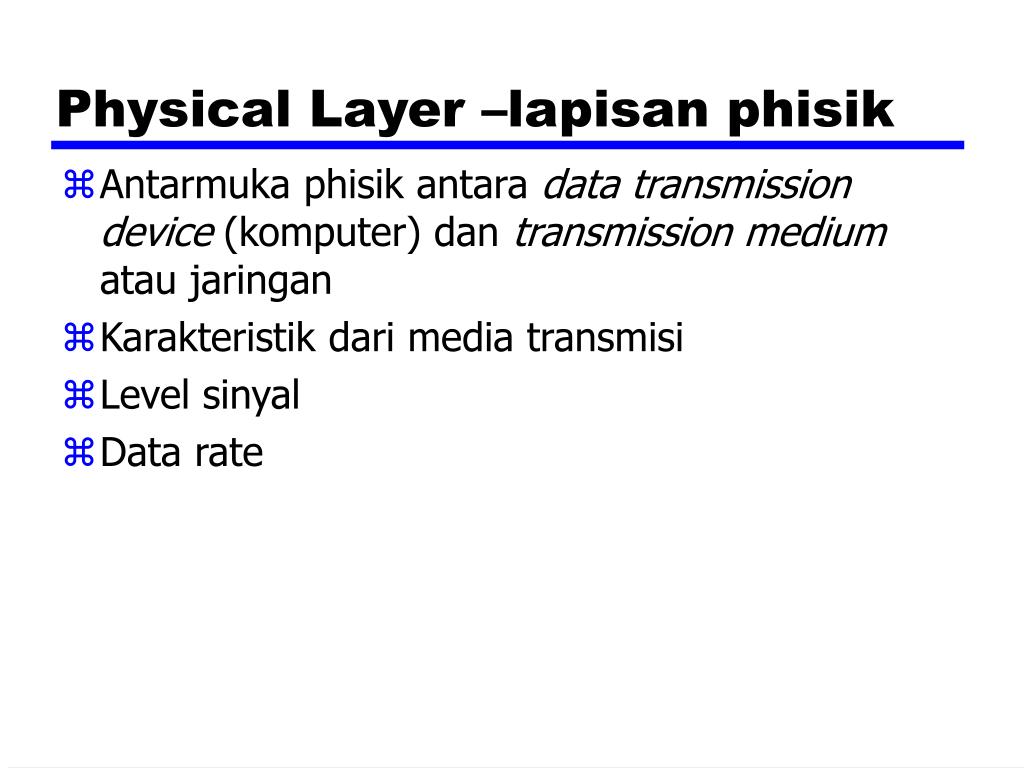

Physical layer lapisan phisik

Physical Layer –lapisan phisik

  • Antarmuka phisik antara data transmission device (komputer) dan transmission medium atau jaringan

  • Karakteristik dari media transmisi

  • Level sinyal

  • Data rate


Lapisan jaringan network access layer

Lapisan jaringan(Network Access Layer)

  • Perpindahan data dari end system dan jaringan

  • Perlu alamat tujuan

  • Layanan berdasarkan prioritas

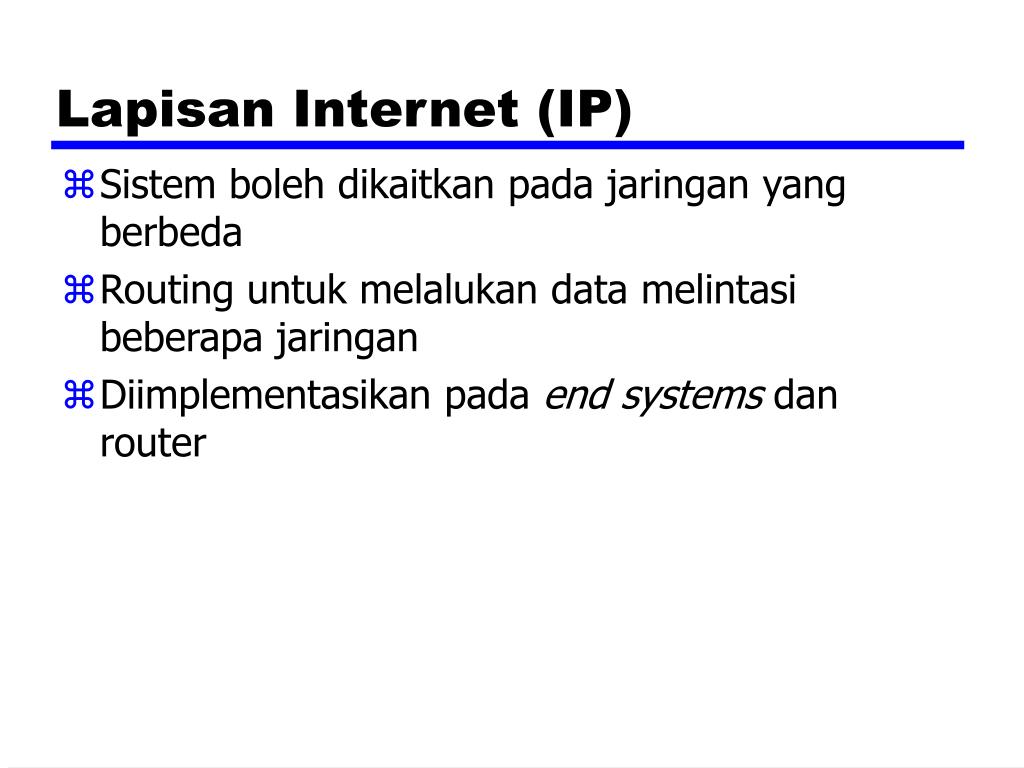

Lapisan internet ip

Lapisan Internet (IP)

  • Sistem boleh dikaitkan pada jaringan yang berbeda

  • Routing untuk melalukan data melintasi beberapa jaringan

  • Diimplementasikan pada end systems dan router

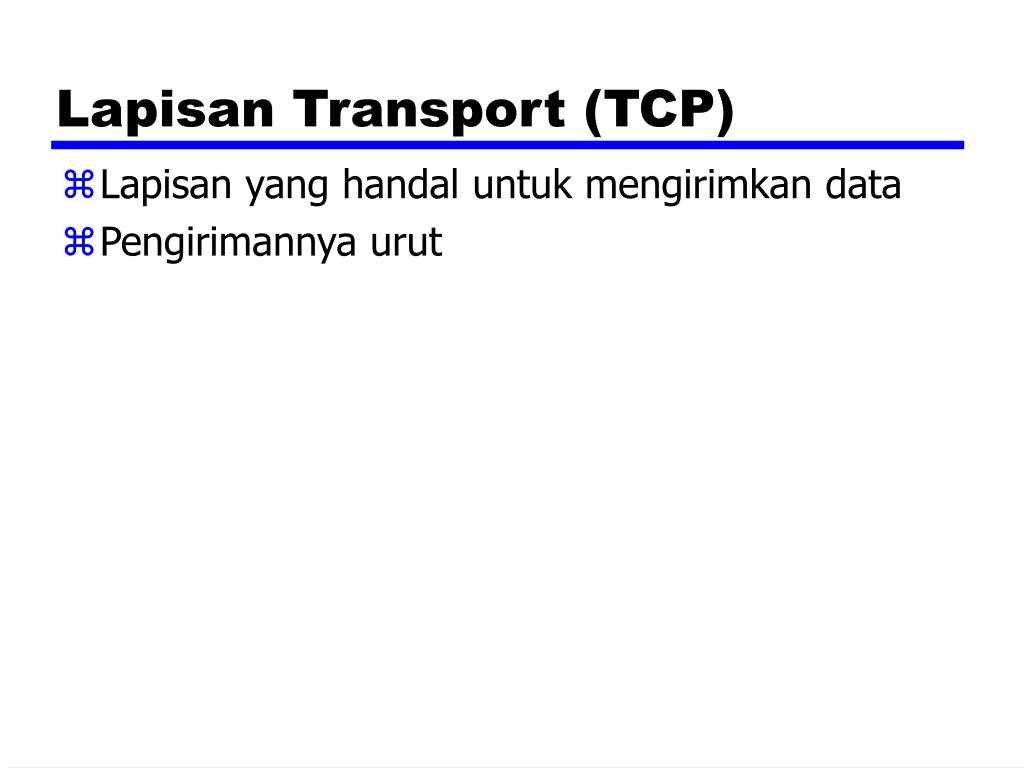

Lapisan transport tcp

Lapisan Transport (TCP)

  • Lapisan yang handal untuk mengirimkan data

  • Pengirimannya urut

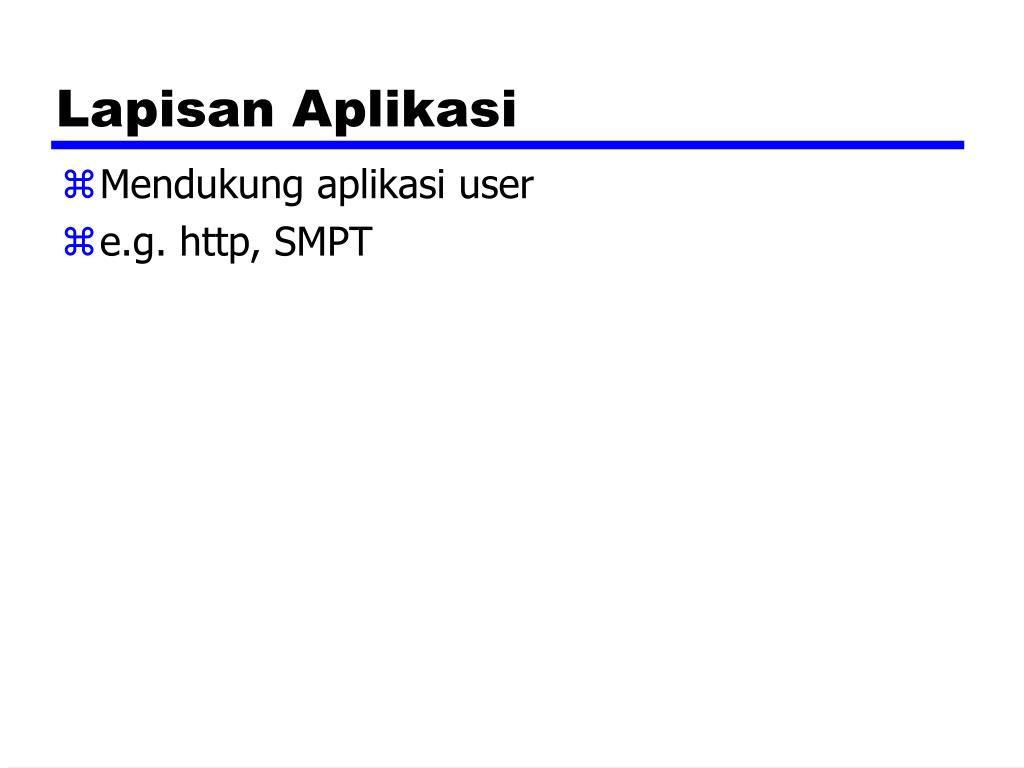

Lapisan aplikasi

Lapisan Aplikasi

  • Mendukung aplikasi user

  • e.g. http, SMPT


Arsitektur protocol tcp ip

Arsitektur Protocol TCP/IP


Osi v tcp ip

OSI v TCP/IP


Standards

Standards

  • Required to allow for interoperability between equipment

  • Advantages

    • Ensures a large market for equipment and software

    • Allows products from different vendors to communicate

  • Disadvantages

    • Freeze technology

    • May be multiple standards for the same thing


Standards organizations

Standards Organizations

  • Internet Society

  • ISO

  • ITU-T (formally CCITT)

  • ATM forum


Contoh soal

Contoh soal:

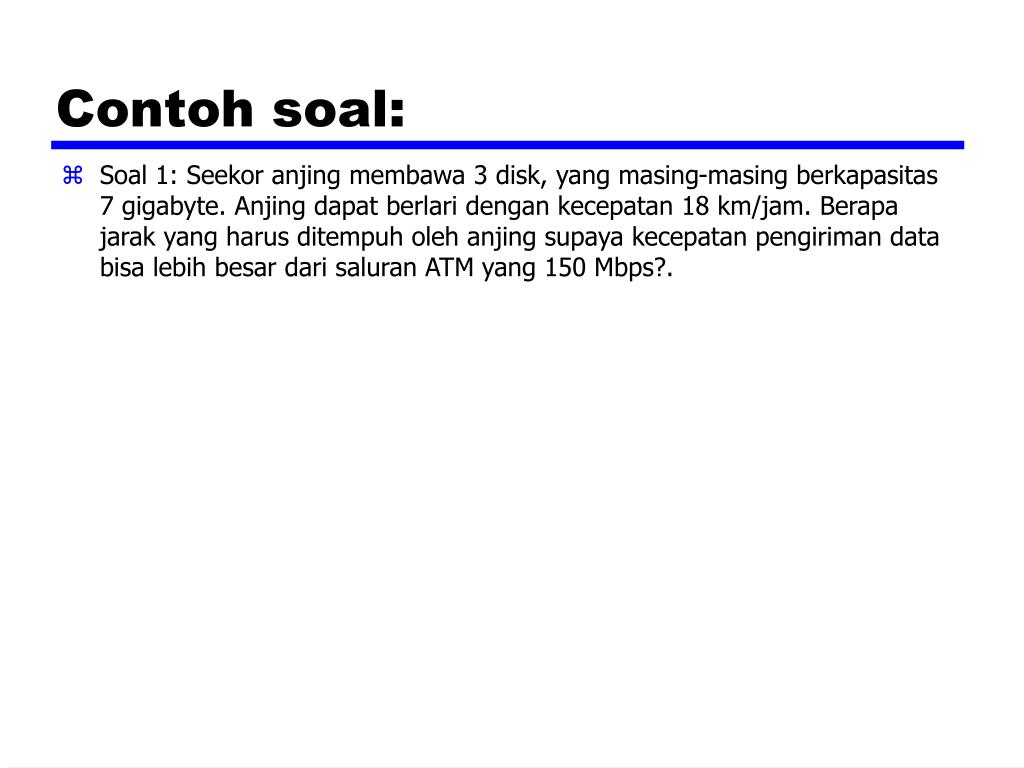

  • Soal 1: Seekor anjing membawa 3 disk, yang masing-masing berkapasitas 7 gigabyte. Anjing dapat berlari dengan kecepatan 18 km/jam. Berapa jarak yang harus ditempuh oleh anjing supaya kecepatan pengiriman data bisa lebih besar dari saluran ATM yang 150 Mbps?.


Contoh soal1

Contoh soal:

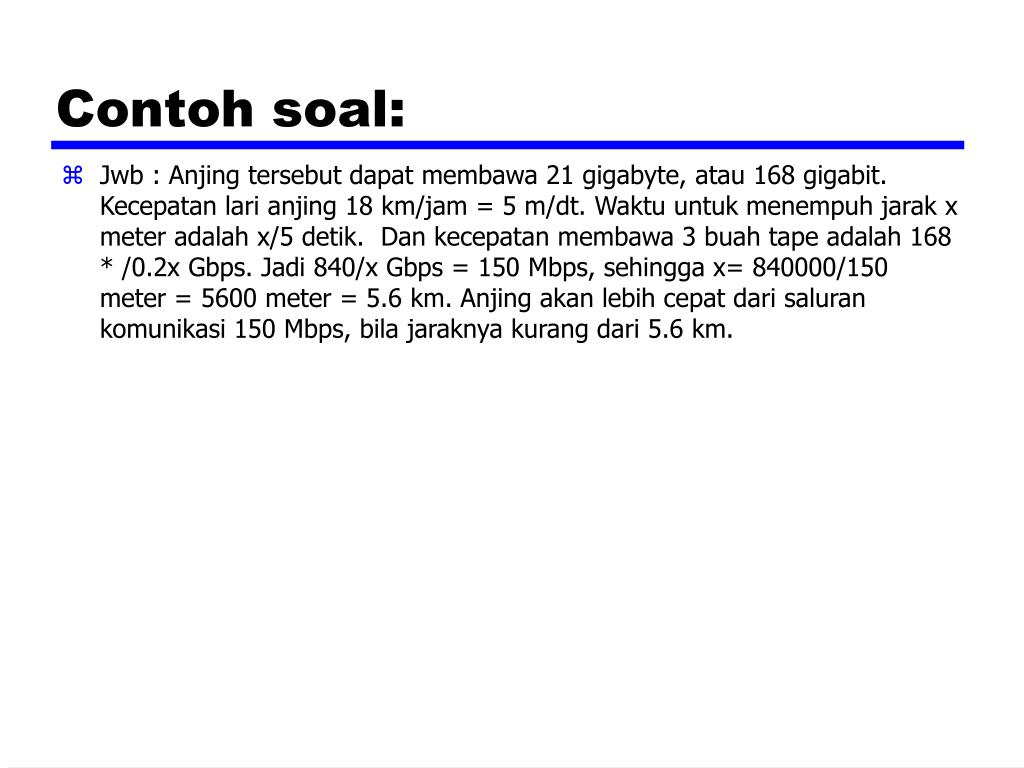

  • Jwb : Anjing tersebut dapat membawa 21 gigabyte, atau 168 gigabit. Kecepatan lari anjing 18 km/jam = 5 m/dt. Waktu untuk menempuh jarak x meter adalah x/5 detik. Dan kecepatan membawa 3 buah tape adalah 168 * /0.2x Gbps. Jadi 840/x Gbps = 150 Mbps, sehingga x= 840000/150 meter = 5600 meter = 5.6 km. Anjing akan lebih cepat dari saluran komunikasi 150 Mbps, bila jaraknya kurang dari 5.6 km.


Jaringan komputer

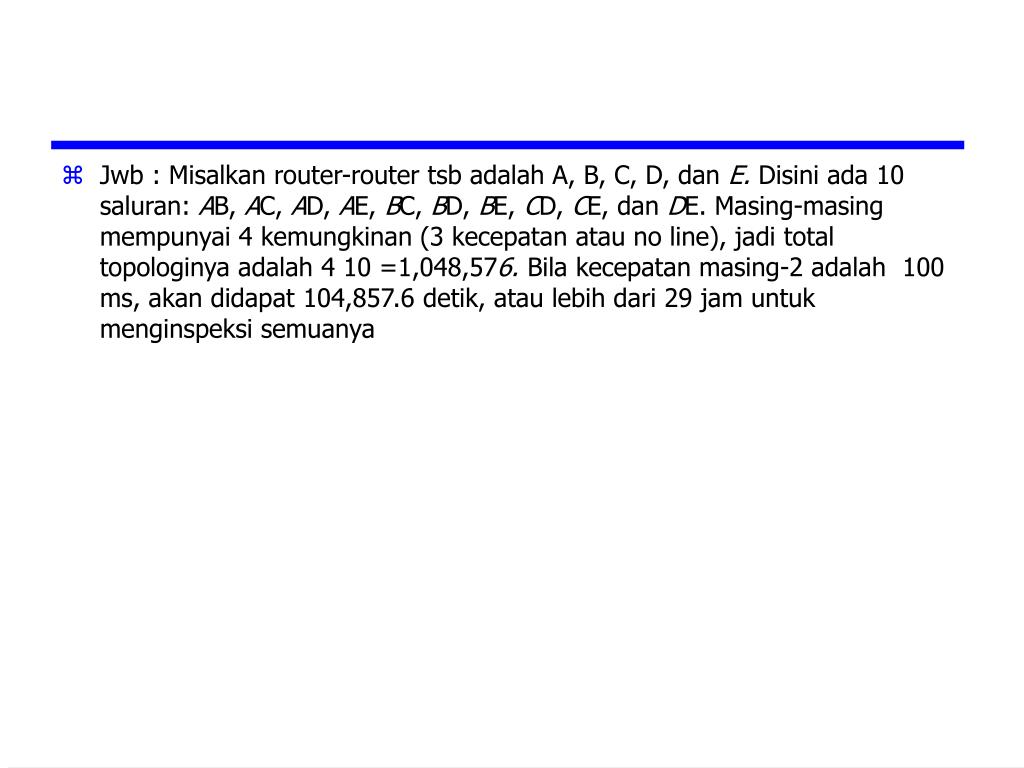

  • Jwb : Misalkan router-router tsb adalah A, B, C, D, dan E. Disini ada 10 saluran: AB, AC, AD, AE, BC, BD, BE, CD, CE, dan DE. Masing-masing mempunyai 4 kemungkinan (3 kecepatan atau no line), jadi total topologinya adalah 4 10 =1,048,576. Bila kecepatan masing-2 adalah 100 ms, akan didapat 104,857.6 detik, atau lebih dari 29 jam untuk menginspeksi semuanya


Jaringan komputer

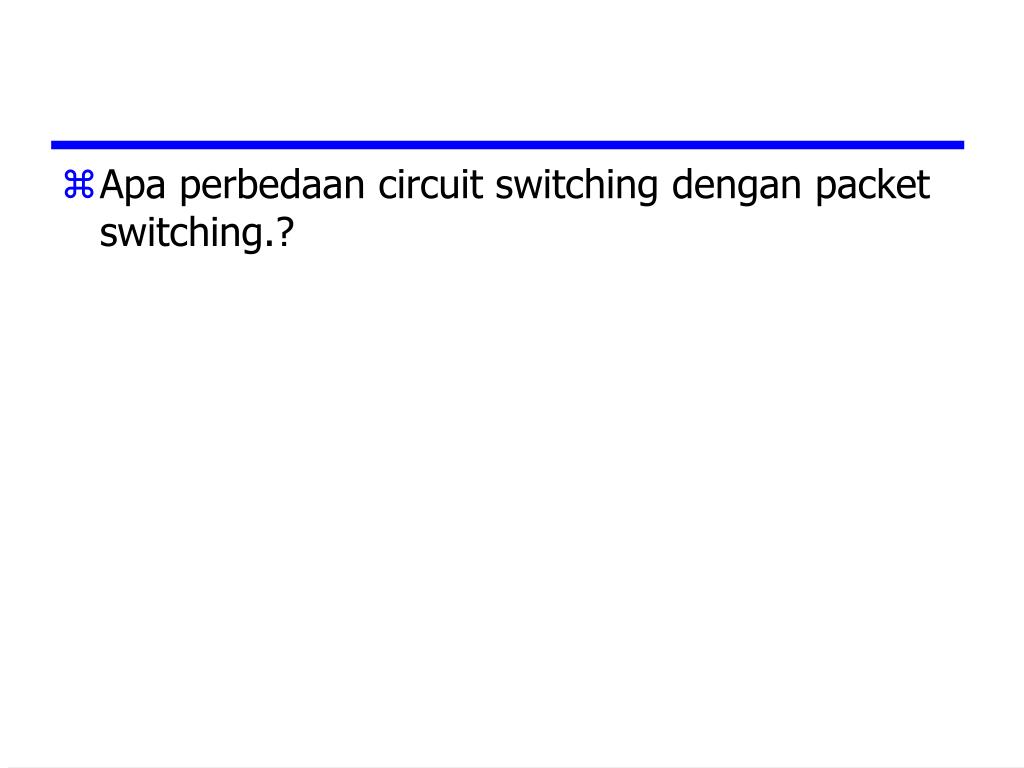

  • Apa perbedaan circuit switching dengan packet switching.?


Jaringan komputer

  • Apa perbedaan circuit switching dengan packet switching.?

  • Circuit switching:

    • Menggunakan teknik Multiplexing

    • Waktu transmisi ke masing-masing jalur stasion ditentukan oleh time slot

  • Packet Switching:

    • Frame yang dapat dilakukan dengan cara first come first served

    • Packet yang datang dirutekan sesuai dengan address yang terdapat pada packet headernya


Bahan bacaan

Bahan Bacaan

  • Stallings, W. Data and Computer Communications (6th edition), Prentice Hall 1999 chapter 1

  • Tanenbaum, AS, Computer Network, Edisi Terakhir. Chapter 1


  • Login
