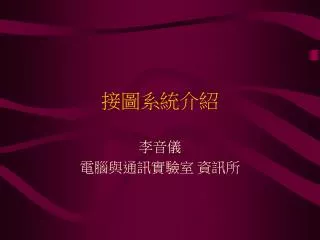

  1. 接圖系統介紹 李音儀 電腦與通訊實驗室 資訊所

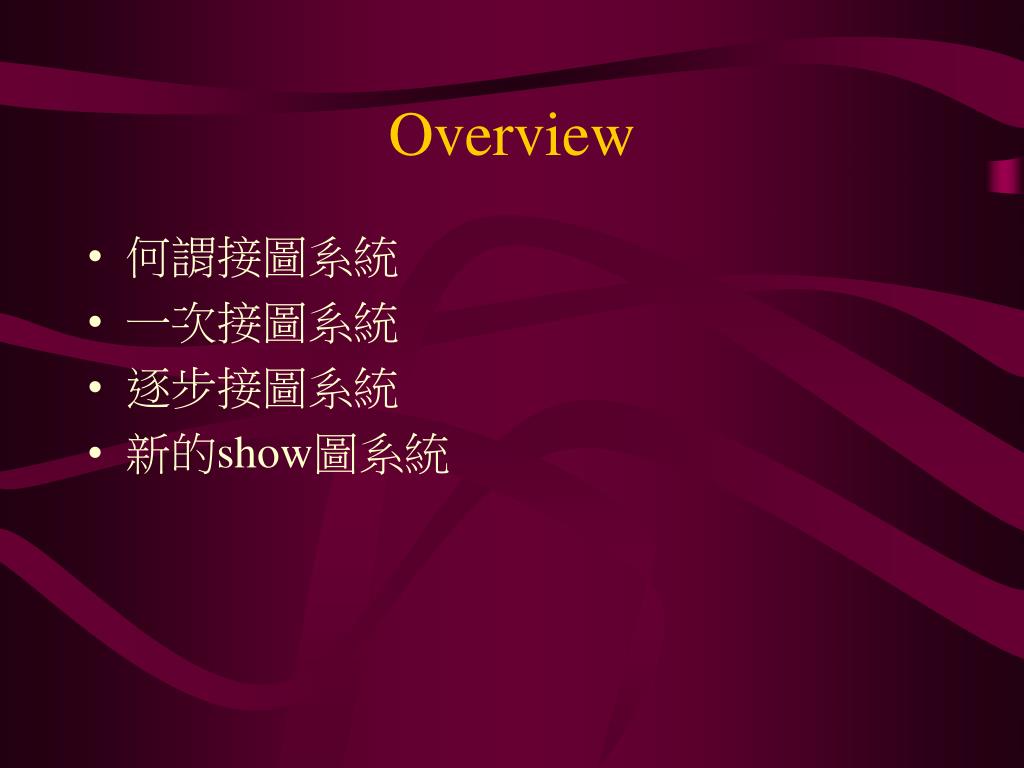

  2. Overview • 何謂接圖系統 • 一次接圖系統 • 逐步接圖系統 • 新的show圖系統

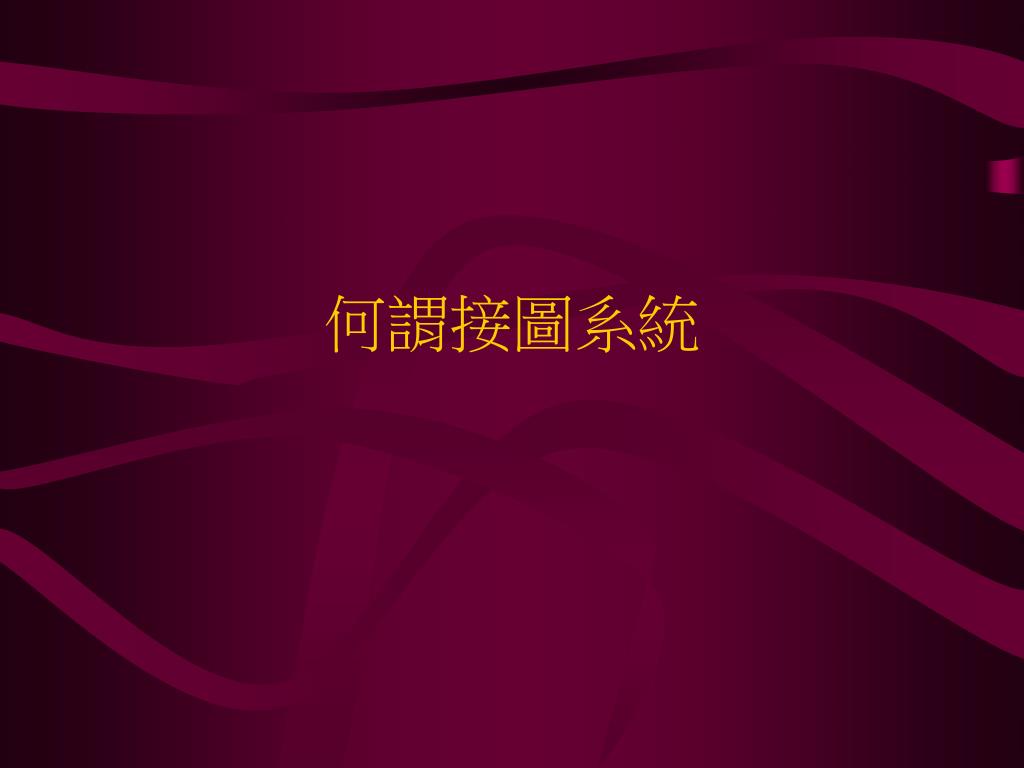

  3. 何謂接圖系統

  4. 簡介 • 目的 • 解決以人力來接合兩張圖檔的effort • 可解決 • 放大縮小,轉角度 • 耗時 • 端看硬體設備,

  5. 技術名詞簡介 • 特徵點 • 我們採用的接圖技術是運用方法取出一張圖的特徵點,再利用兩張圖的特徵點的相對位置去比對接合 • Overlap area(重疊區域) • 兩兩圖之間必須要有重疊的區域以利特徵點比對接合 • 裁切範圍 • 每張圖都有一個裁切點, 把重疊區域裁切出來計算特徵點,裁切範圍會影響接圖成果

  6. 一次接圖系統

  7. 目的 • 步驟 • 一次輸入選擇所有影像後 • 產生縮小圖使用者觀察校正 • 接圖

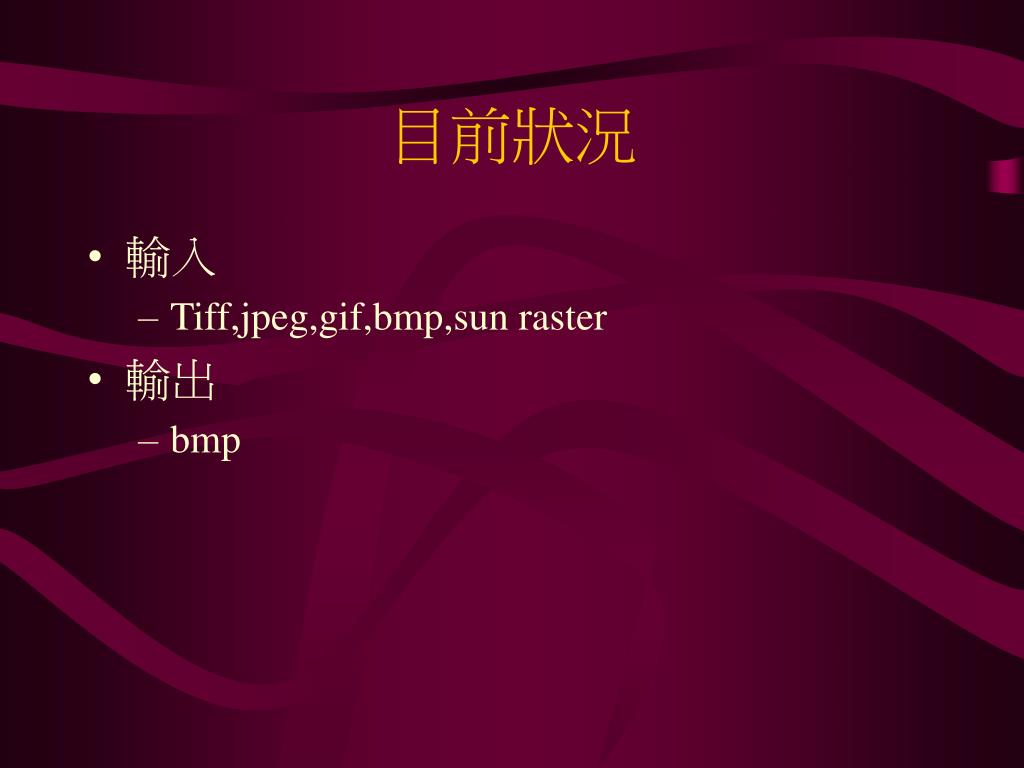

  8. 目前狀況 • 輸入 • Tiff,jpeg,gif,bmp,sun raster • 輸出 • bmp

  9. 優缺點 • 優點 • 將所有圖一次排好後接圖,程序直觀簡單 • 缺點 • 接圖失敗率高 • 原因 • 由於程式中固定了兩張圖overlap的寬度,所以有可能兩張原始圖裁切出來的地方會沒有交集 • 解決方式:使用者畫面上輸入overlap位置 • 每張影像能取出特徵點數不能保證 • 當影像overlap範圍取出太少特徵點時,無法繼續接圖流程

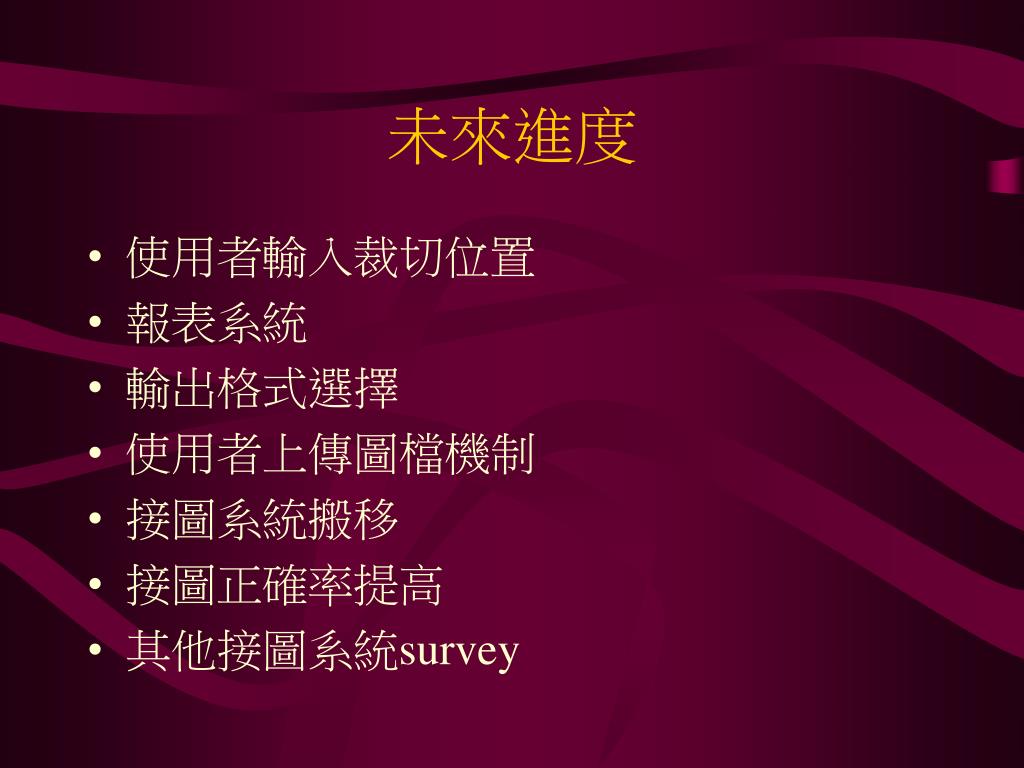

  10. 未來進度 • 使用者輸入裁切位置 • 報表系統 • 輸出格式選擇 • 使用者上傳圖檔機制 • 接圖系統搬移 • 接圖正確率提高 • 其他接圖系統survey

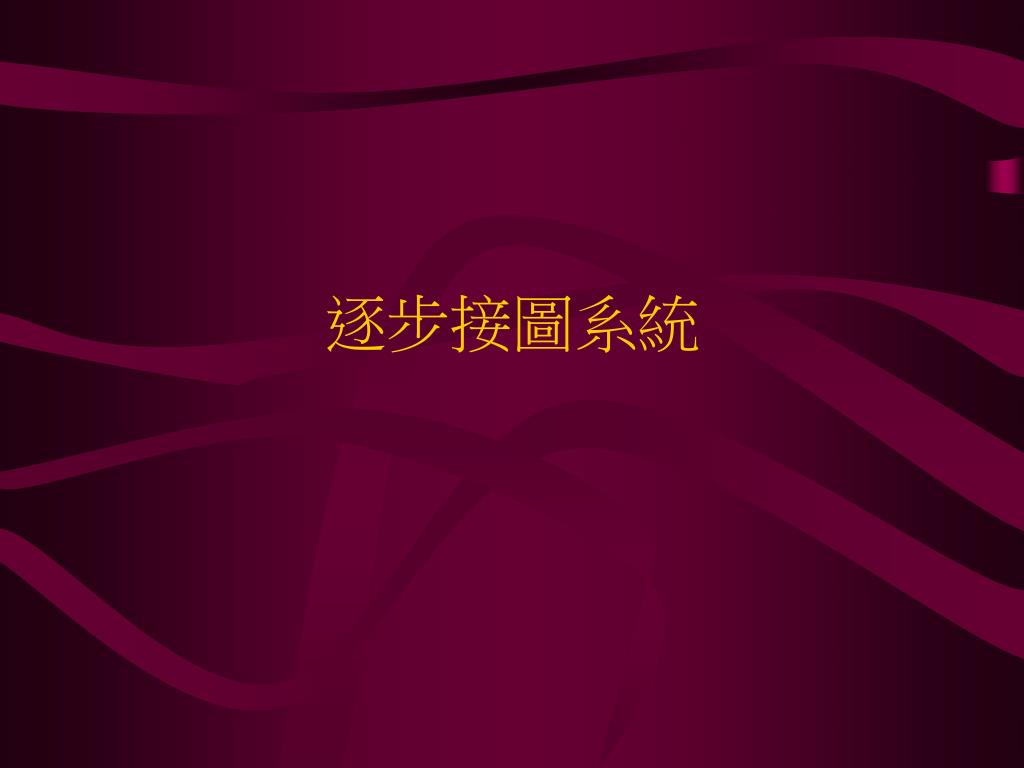

  11. 逐步接圖系統

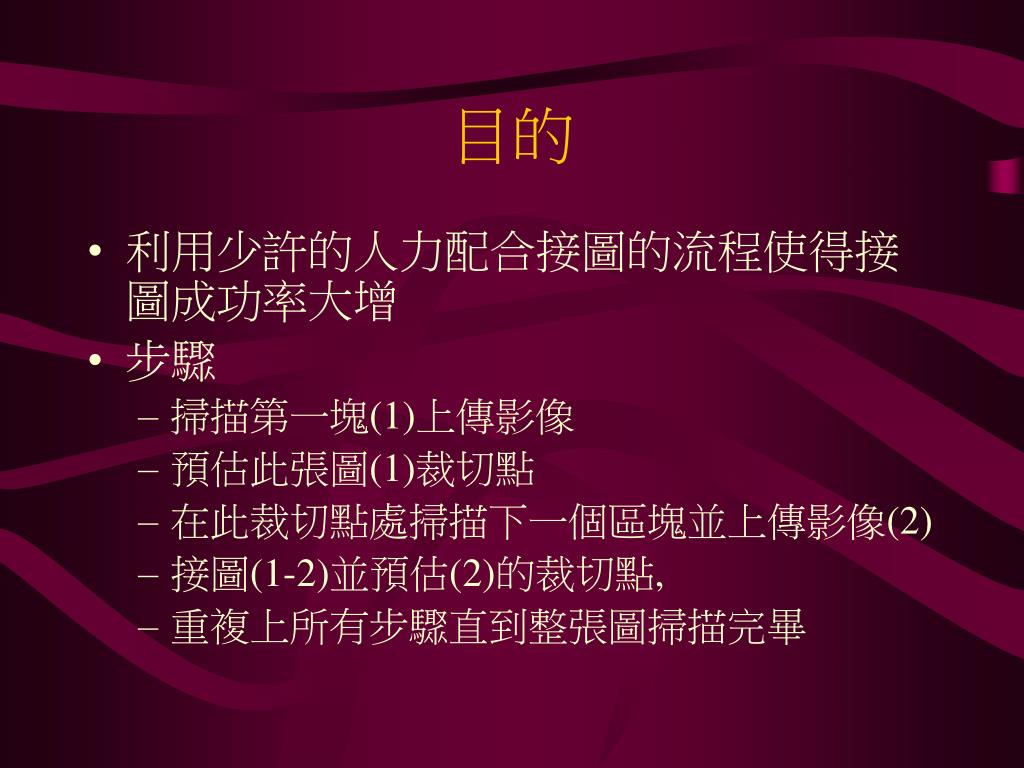

  12. 目的 • 利用少許的人力配合接圖的流程使得接圖成功率大增 • 步驟 • 掃描第一塊(1)上傳影像 • 預估此張圖(1)裁切點 • 在此裁切點處掃描下一個區塊並上傳影像(2) • 接圖(1-2)並預估(2)的裁切點, • 重複上所有步驟直到整張圖掃描完畢

  13. 優缺點 • 優點 • 提高接圖成功率 • 缺點 • 少許人力配合

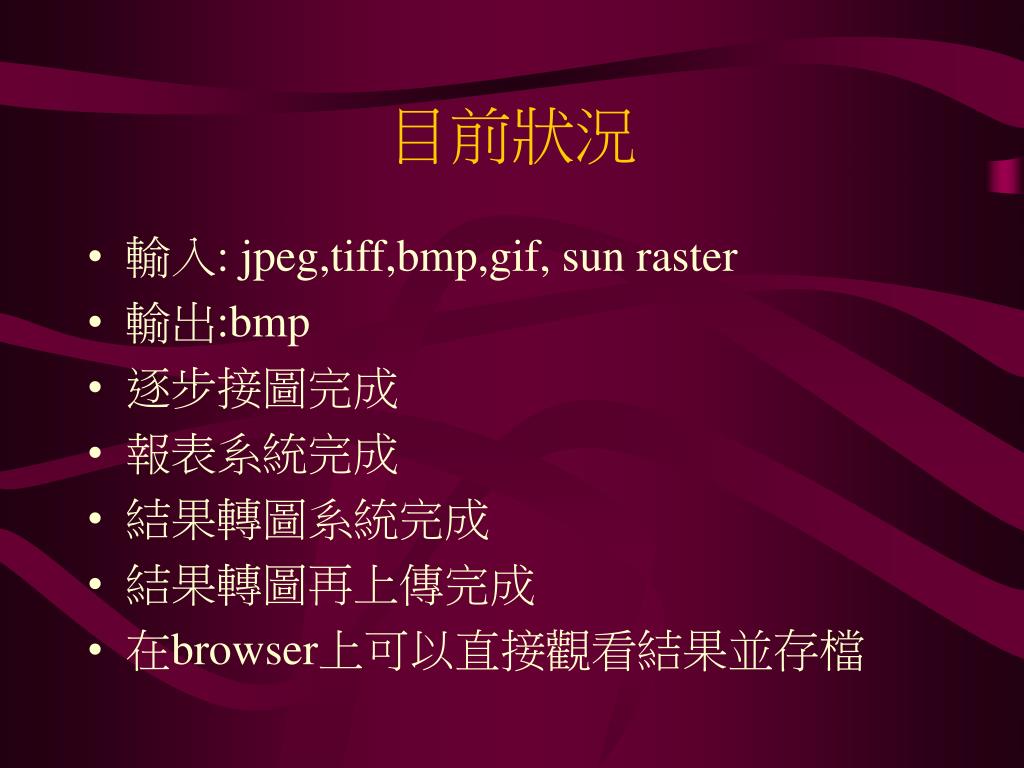

  14. 目前狀況 • 輸入: jpeg,tiff,bmp,gif, sun raster • 輸出:bmp • 逐步接圖完成 • 報表系統完成 • 結果轉圖系統完成 • 結果轉圖再上傳完成 • 在browser上可以直接觀看結果並存檔

  15. 未來進度 • 畫面美化 • 接圖正確率提昇
