大气污染控制工程

大气污染控制工程. 修光利 2011-4. 课程内容. 颗粒物控制技术 机械除尘 重力除尘器 惯性除尘器 旋风除尘器 电除尘器（ P178-199) 过滤式除尘器 (213-228) 袋式除尘器 深度过滤器 湿式除尘器（ p199-213). 基本内容. 袋式除尘器： 袋式除尘器的原理 袋式除尘器的压力损失 袋式除尘器的滤料 袋式除尘器的清灰 袋式除尘器的选择、设计和应用 深度除尘器 高效过滤器. 过滤式除尘器. 使含尘气流通过过滤材料将粉尘分离捕集的装置。 使用滤纸 / 玻璃纤维：通风、空调 砂、砾、焦炭等颗粒层除尘器

monte
Download Presentation

大气污染控制工程

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 大气污染控制工程 修光利 2011-4

  2. 课程内容 • 颗粒物控制技术 • 机械除尘 • 重力除尘器 • 惯性除尘器 • 旋风除尘器 • 电除尘器（P178-199) • 过滤式除尘器(213-228) • 袋式除尘器 • 深度过滤器 • 湿式除尘器（p199-213)

  3. 基本内容 • 袋式除尘器： • 袋式除尘器的原理 • 袋式除尘器的压力损失 • 袋式除尘器的滤料 • 袋式除尘器的清灰 • 袋式除尘器的选择、设计和应用 • 深度除尘器 • 高效过滤器

  4. 过滤式除尘器 • 使含尘气流通过过滤材料将粉尘分离捕集的装置。 • 使用滤纸/玻璃纤维：通风、空调 • 砂、砾、焦炭等颗粒层除尘器 • 纤维织物的袋式除尘器 • 袋式除尘器： • 除尘效率：99%以上。 • 原理简单： • 重在结构改变、滤料改进 • 清灰和运行方式改进

  5. 布袋除尘器基本原理 • 常用滤料：棉、毛、人造纤维 • 网孔20-50μm

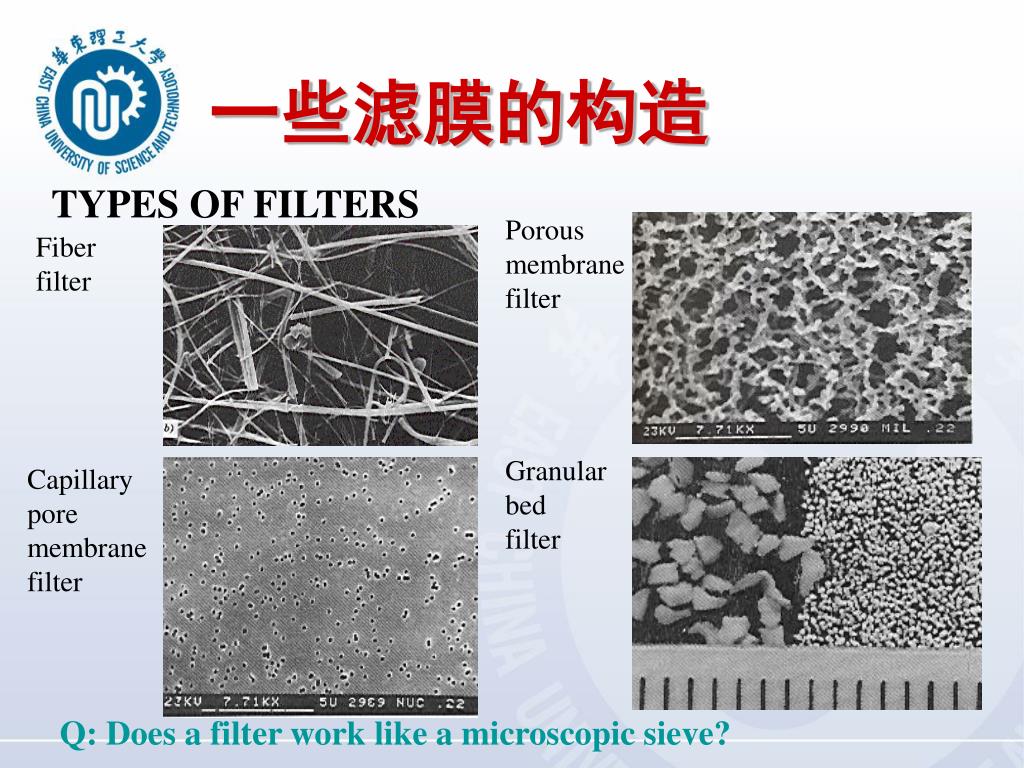

  6. 一些滤膜的构造 TYPES OF FILTERS Porous membrane filter Fiber filter Granular bed filter Capillary pore membrane filter Q: Does a filter work like a microscopic sieve?

  7. 袋式除尘器的工作原理 • 含尘气流从下部进入圆筒形滤袋，在通过滤料的孔隙时，粉尘被捕集于滤料上 • 沉积在滤料上的粉尘，可在机械振动的作用下从滤料表面脱落，落入灰斗中 • 粉尘因截留、惯性碰撞、静电和扩散等作用，在滤袋表面形成粉尘层，常称为粉层初层 Question: 哪个滤层起作用？

  8. 过滤的一些机理 • Interception（截留） • Inertial impaction（惯性） • Diffusion (扩散） • Gravitational settling（重力） • Electrostatic attraction（静电吸引）

  9. 袋式除尘器的机理 截留、惯性碰撞 惯性碰 惯性碰撞 粒子 靶 拦截 气流流线

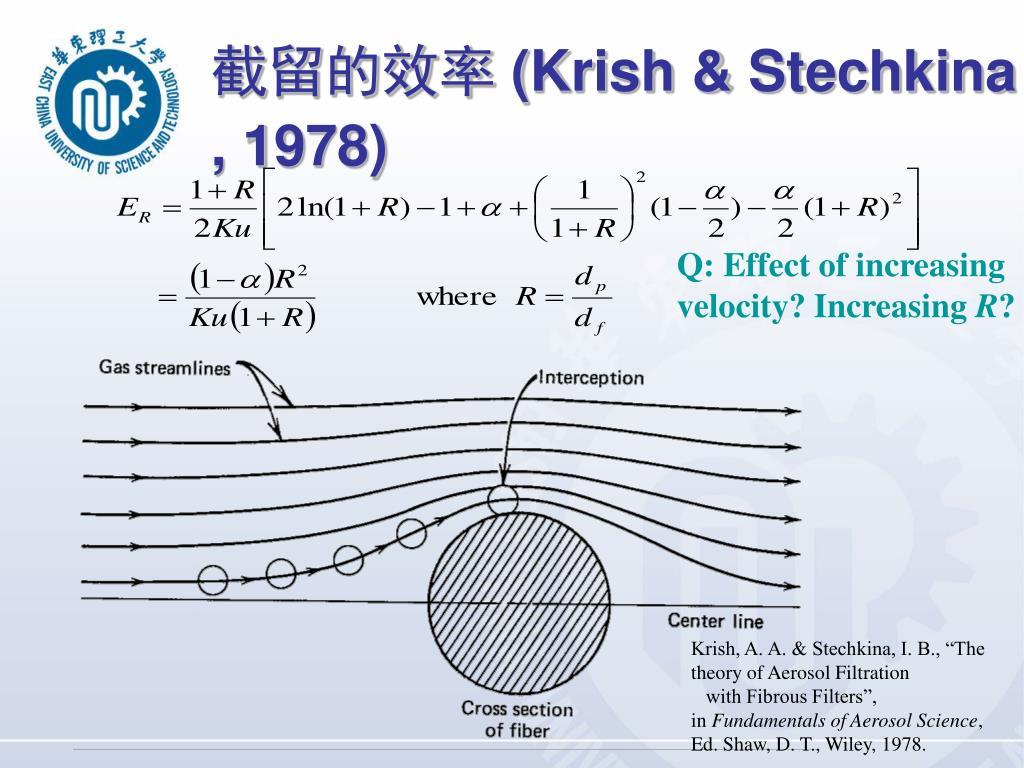

  10. 截留的效率(Krish & Stechkina , 1978) Q: Effect of increasing velocity? Increasing R? Krish, A. A. & Stechkina, I. B., “The theory of Aerosol Filtration with Fibrous Filters”, in Fundamentals of Aerosol Science, Ed. Shaw, D. T., Wiley, 1978.

  11. 袋式除尘器的机理（续） 扩散、电沉积 扩散 粒子 靶 电沉积 气流流线

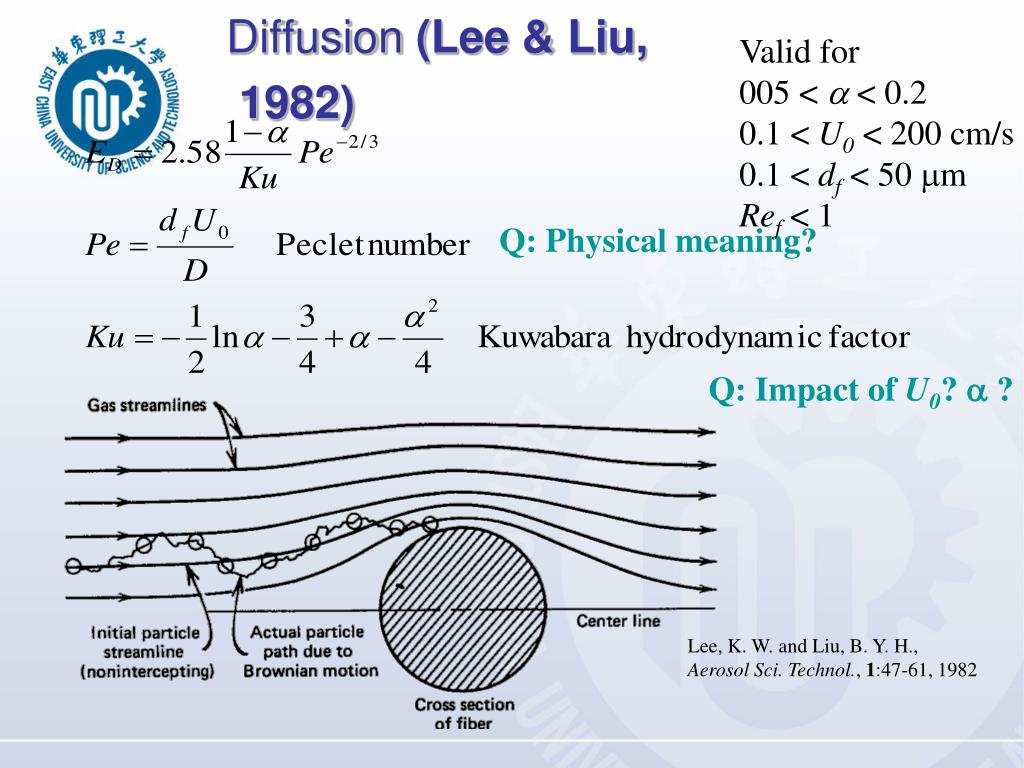

  12. Valid for 005 < a < 0.2 0.1 < U0 < 200 cm/s 0.1 < df < 50 mm Ref < 1 Q: Physical meaning? Diffusion (Lee & Liu, 1982) Q: Impact of U0? a ? Lee, K. W. and Liu, B. Y. H., Aerosol Sci. Technol., 1:47-61, 1982

  13. Q: How to have a larger Stk? • Impaction (Yeh & Liu, 1974) Yeh. H. C. and Liu, B. Y. H., J. Aerosol Sci., 5:191-217, 1974

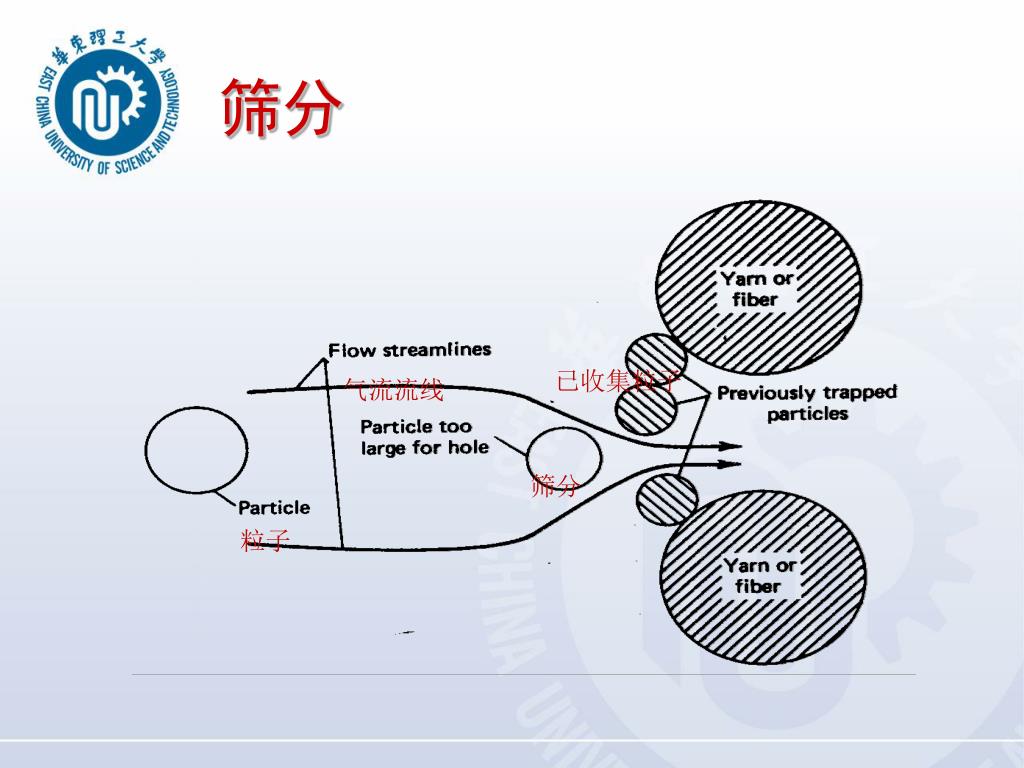

  14. 筛分 已收集粒子 气流流线 筛分 粒子

  15. 筛分 • Enhanced collection of diffusing particles due to interception • Gravitational Settling • Total Efficiency Q: How do these efficiencies change wrt dp?

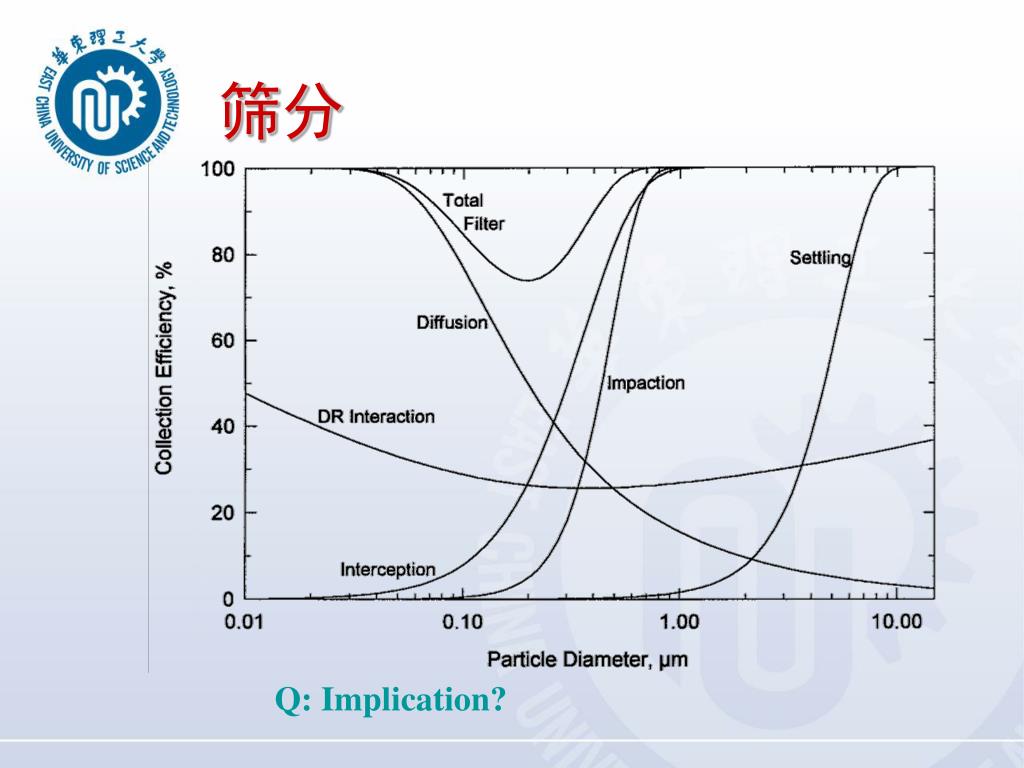

  16. 筛分 Q: Implication?

  17. 尘粒穿透过滤材料的机制 • 直通：曲折的、粉尘层/织物上的小孔； • 渗漏：已被阻留的靠近滤料的粉尘由于挤压、抽吸、振动等原因而渗漏出去；清灰、高过滤风速、高压降等会加速； • 针孔：在产生针孔的一些地点尘粒被挤压或吹出去。

  18. 除尘效率的影响因素 • （1） 粒径分布。 • 粒径大小：dp=0.2~0.4μm的粒子效率较低。因为恰是惯性与拦截捕集作用的下限，扩散的上限。 • Question进口和出口的粒径分布如何？

  19. 除尘效率的影响因素 （2）滤布及粉尘层的影响 • 积尘厚度的影响：对于效率而言：积尘后>正常工作>振打后>清洁滤料 • 清洁滤料的影响 • 一般情况下滤料上堆积粉尘复合的影响对机织布滤料影响大。 （3）滤布结构和性能的影响 • 滤料材质：聚酯纤维（涤纶）、聚丙烯腈纤维、芳香族聚酰胺纤维、聚（苯）砜胺纤维、PTFE、聚苯硫醚纤维（PPS)、聚酰亚胺纤维（P84)、玻璃纤维、金属纤维、硅酸盐纤维。 • 滤布结构类型：织布、针刺毡、覆膜材料、复合纤维滤料、非织物滤料（陶瓷） • 绒布的效率大于素布的效率；长绒的大于短绒的 。 • 表面处理的状况：机织滤料效率低；针刺滤料有较高的除尘效率；覆膜过滤材料很好。

  20. 滤料的选择 • 1.对滤料的要求 • 容尘量大、吸湿性小、效率高、阻力低 • 使用寿命长，耐温、耐磨、耐腐蚀、机械强度 • 表面光滑的滤料容尘量小，清灰方便，适用于含尘浓度低、粘性大的粉尘，采用的过滤速度不宜过高 • 表面起毛（绒）的滤料容尘量大，粉尘能深入滤料内部，可以采用较高的过滤速度，但必须及时清灰. • 2.滤料种类 • 按滤料材质分 • 天然纤维 • 棉毛织物，适于无腐蚀、350～360K以下气体 • 无机纤维 • 主要指玻璃纤维，化学稳定性好，耐高温；质地脆 • 合成纤维 • 性能各异，满足不同需要，扩大除尘器的应用领域

  21. 滤料名称 直径/μm 耐温性能/K 吸水率/％ 耐酸性 耐碱性 强度 长期 最高 棉织物（植物短纤维） 10～20 348～358 368 8 很差 稍好 1 蚕丝（动物长纤维） 18 353～363 373 16～22 羊毛（动物短纤维） 5～15 353～363 373 10～15 稍好 很差 0.4 尼龙 348～358 368 4.0～4.5 稍好 好 2.5 奥纶 398～408 423 6 好 差 1.6 涤纶（聚脂） 413 433 6.5 好 差 1.6 玻璃纤维（用硅酮树脂处理） 5～8 523 4.0 好 差 1 芳香族聚酰胺（诺梅克斯） 493 533 4.5～5.0 差 好 2.5 聚四氟乙烯 493～523 0 很好 很好 2.5 袋式除尘器的滤料种类 • 按滤料结构分 • 滤布（编织物） • 毛毡 －工艺简单；致密，除尘效率高；容尘量小，易于清灰

  22. （4）过滤速度—气布比 • 袋式除尘器的过滤速度uf：指气体通过滤布的平均速度 • 过滤速度还可用比电荷q来表示，它是指每平方米的滤布每小时所过滤的气流量，这是工程设计表示法： • 过滤速度也称“气布比”，其物理意义是指单位时间过滤气体量和过滤面积之比。 • 一般来讲，除尘效率随过滤速度增加而下降 • 过滤速度的选取还与滤料种类和清灰方式有关 • 过滤速度大小，主要影响惯性碰撞和扩散作用。 粒径为1~10μm以上的较大颗粒，惯性碰撞起主导作用，增大滤尘效率η，要求增加uf； 若扩散作用起主导作用，说明粒子小于1μm，要增大滤尘效率η，要减少uf。 • 过滤速度的选择因气体性质和所要求的除尘效率不同而不同。 • 一般选用范围为0.6～1.0m/min。 • 提高过滤风速可以减少过滤面积，提高滤料的处理能力。但风速过高会把滤袋上的粉尘压实，使阻力加大,同时由于挤压作用，会使细微粉尘透过滤料，而使除尘效率下降。 • 风速低，阻力也低，除尘效率高，但处理量下降。

  23. （5）清灰方式 • 机械振动式 • 逆气流清灰 • 脉冲喷吹清灰

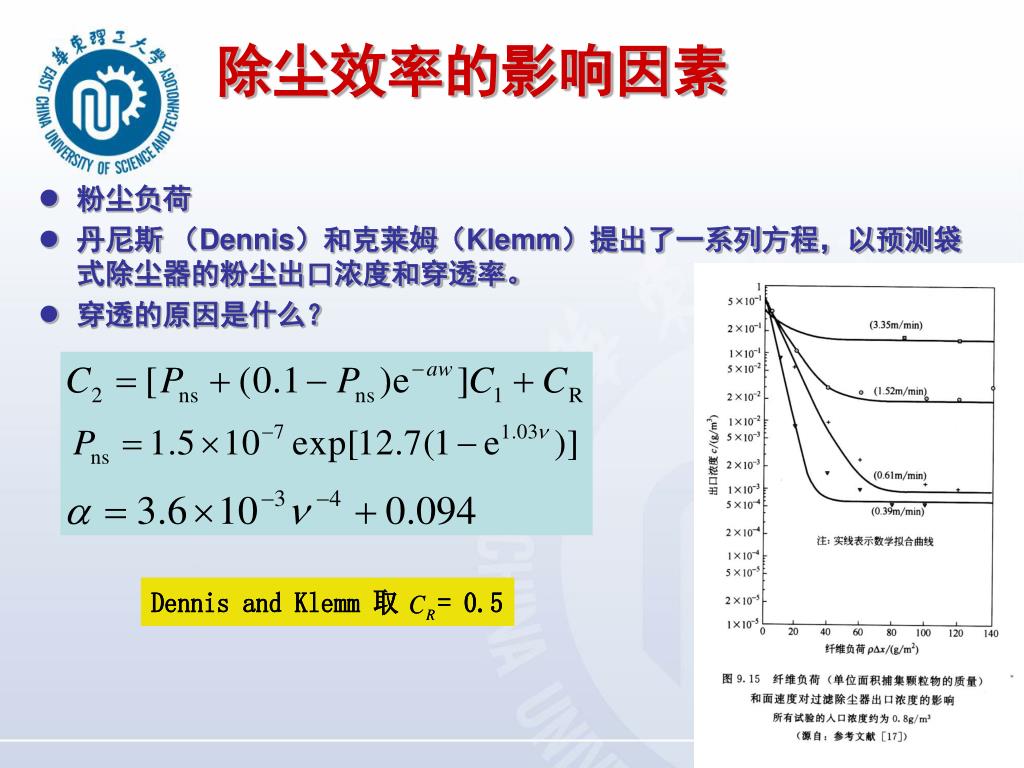

  24. 除尘效率的影响因素 • 粉尘负荷 • 丹尼斯（Dennis）和克莱姆（Klemm）提出了一系列方程，以预测袋式除尘器的粉尘出口浓度和穿透率。 • 穿透的原因是什么？

  25. 压力损失 • 重要的技术经济指标，不仅决定着能量消耗，而且决定着除尘效率和清灰间隔时间等 除尘器外壳结构的压力损失，一般为300-500Pa 通过清洁滤料的压力损失，100~130Pa，也有人认为数十Pa 通过粉尘层的压力损失，500~1000Pa

  26. 压力损失的达西方程 K是很难预测的参数：是沉积颗粒层的性质，如孔隙率、比表面积、孔隙大小分布和颗粒粒径分布等的函数。单位为长度的平方。

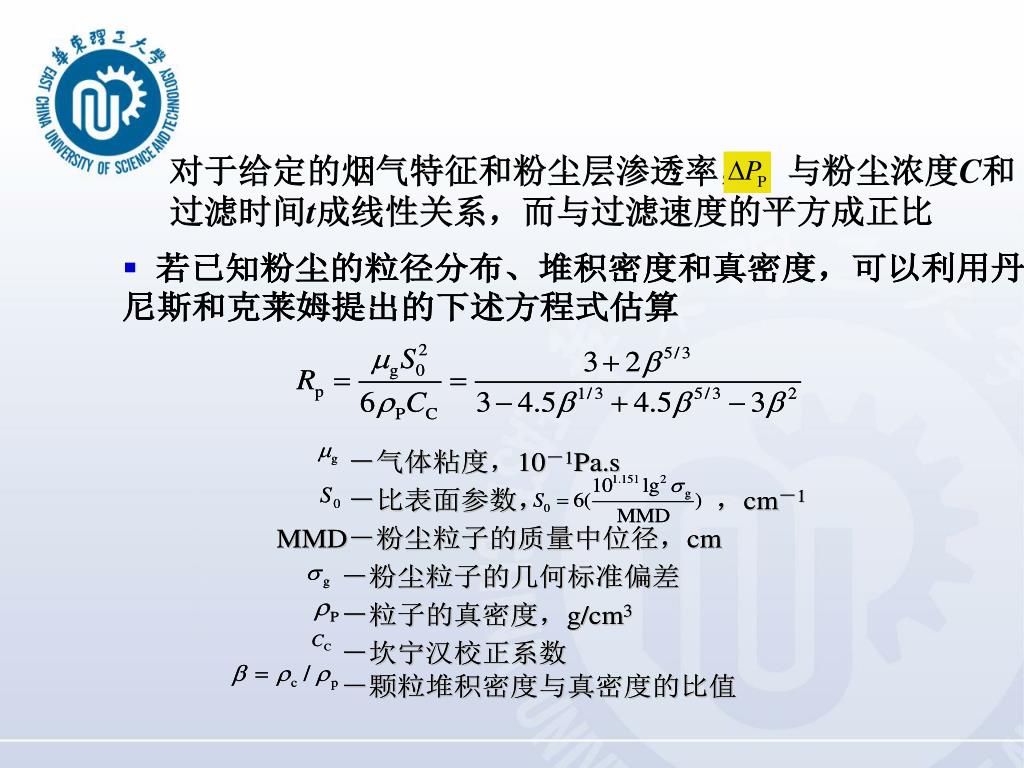

  27. 对于给定的烟气特征和粉尘层渗透率， 与粉尘浓度C和过滤时间t成线性关系，而与过滤速度的平方成正比

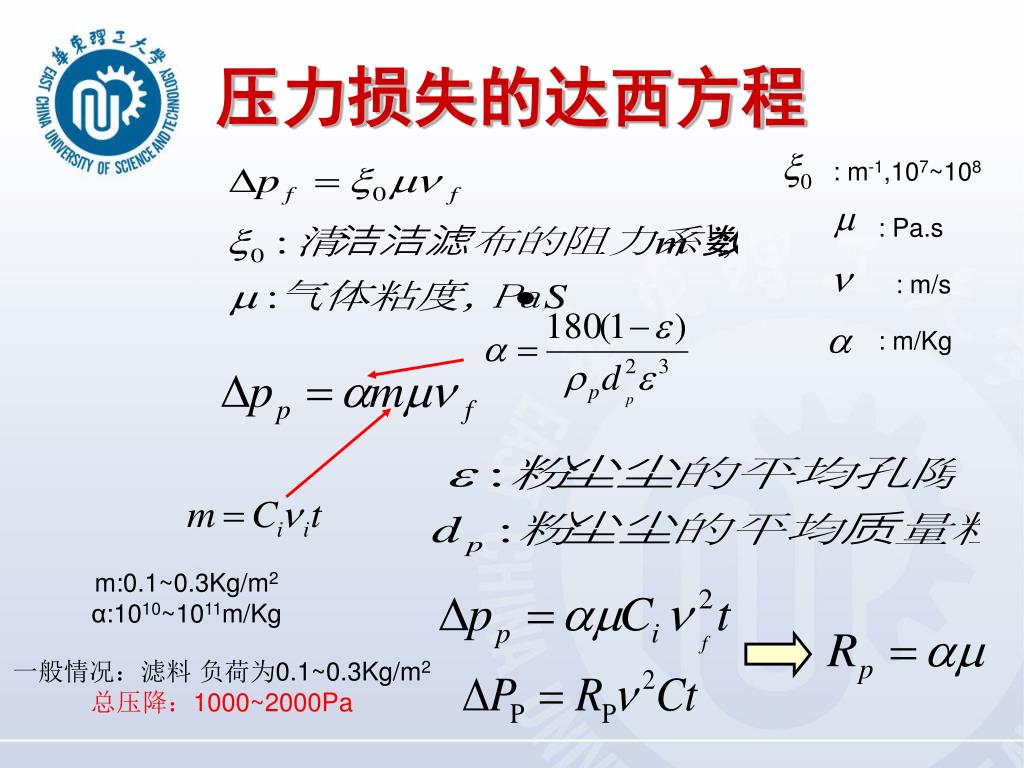

  28. 压力损失的达西方程 : m-1,107~108 : Pa.s : m/s : m/Kg m:0.1~0.3Kg/m2 α:1010~1011m/Kg 一般情况：滤料 负荷为0.1~0.3Kg/m2 总压降：1000~2000Pa

  29. 四、袋式除尘器的清灰 • 清灰是袋式除尘器运行中十分重要的一环，多数袋式除尘器是按清灰方式命名和分类的 • 常用的清灰方式有三种 • 机械振动式 • 逆气流清灰 • 脉冲喷吹清灰

  30. 机械清灰 • 机械振动袋式除尘器的过滤风速一般取1.0～2.0m/min，压力损失为800－1200Pa • 适用于以表面过滤为主的滤袋，对深度过滤的粉尘清灰几乎没有效果。 • 优点是工作性能稳定，清灰效果较好 • 缺点是滤袋常受机械力作用 损坏较快，滤袋检修与更换 工作量大

  31. 逆气流清灰 • 过滤风速一般为0.5～2.0m/min，压力损失控制范围1000～1500Pa • 这种清灰方式的除尘器结构简单，清灰效果好，滤袋磨损少，特别适用于粉尘粘性小，玻璃纤维滤袋的情况 • 但清灰能力最弱

  32. 脉冲喷吹类清灰 • 利用4～7atm的压缩空气在短暂时间（0.2s以下）内高速吹入滤袋，压缩空气的脉冲产生冲击波，使滤袋振动，粉尘层脱落 • 必须选择适当压力的压缩空气和适当的脉冲持续时间（通常为0.1一0.2s） • 每清灰一次，叫做一个脉冲，全部滤袋完成一个清灰循环的时间称为脉冲周期，通常为60s

  33. 清洁气体 隔膜阀 脉冲管 脉冲气体集流箱 管板 典型脉冲喷灰式布袋除尘器 支撑框 滤袋 含尘气体入口 进气栅板 脉冲喷吹清灰 • 脉冲喷吹清灰实现了全自动清灰， • 净化效率达99％； • 过滤负荷较高，滤袋磨损轻， • 运行安全可靠。 • 过滤速度 由含尘浓度决定： • 2-4m/min • 喷吹压力不小于6atm, • V0=0.002~0.0025m3/条

  34. 五、袋式除尘器的选择、设计和应用 • 设计流程 • 选择过滤介质：与温度和气体与粉尘的其他性质相适应 • 选择清灰方式：与滤布相适应 • 计算气布比 • 计算穿透率 • 计算需要的过滤面积和袋室数目 • 提出风机和管道的技术要求 • 经济核算 • 选定除尘器型式、滤料及清灰方式 • 根据对除尘效率的要求、厂房面积、投资和设备定货的情况等，选定除尘器类型 • 根据含尘气体特性，选择合适的滤料 • 根据除尘器型式、滤料种类、气体含尘浓度、允许的压力损失等便可初步确定清灰方式

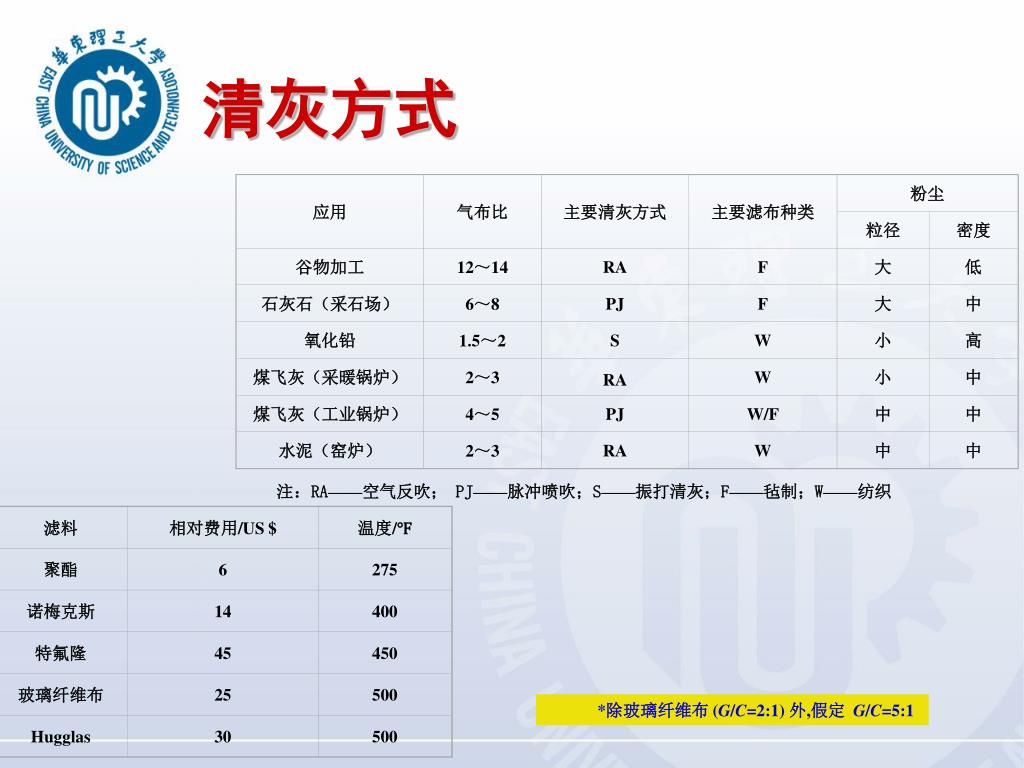

  35. 滤料 应用 相对费用/US $ 气布比 主要清灰方式 温度/℉ 主要滤布种类 粉尘 粒径 密度 聚酯 6 275 谷物加工 12～14 RA F 大 低 诺梅克斯 14 400 石灰石（采石场） 6～8 PJ F 大 中 特氟隆 45 450 氧化铅 1.5～2 S W 小 高 玻璃纤维布 25 500 煤飞灰（采暖锅炉） 2～3 RA W 小 中 Hugglas 30 500 煤飞灰（工业锅炉） 4～5 PJ W/F 中 中 水泥（窑炉） 2～3 RA W 中 中 *除玻璃纤维布(G/C=2:1) 外,假定G/C=5:1 注：RA——空气反吹；PJ——脉冲喷吹；S——振打清灰；F——毡制；W——纺织 清灰方式

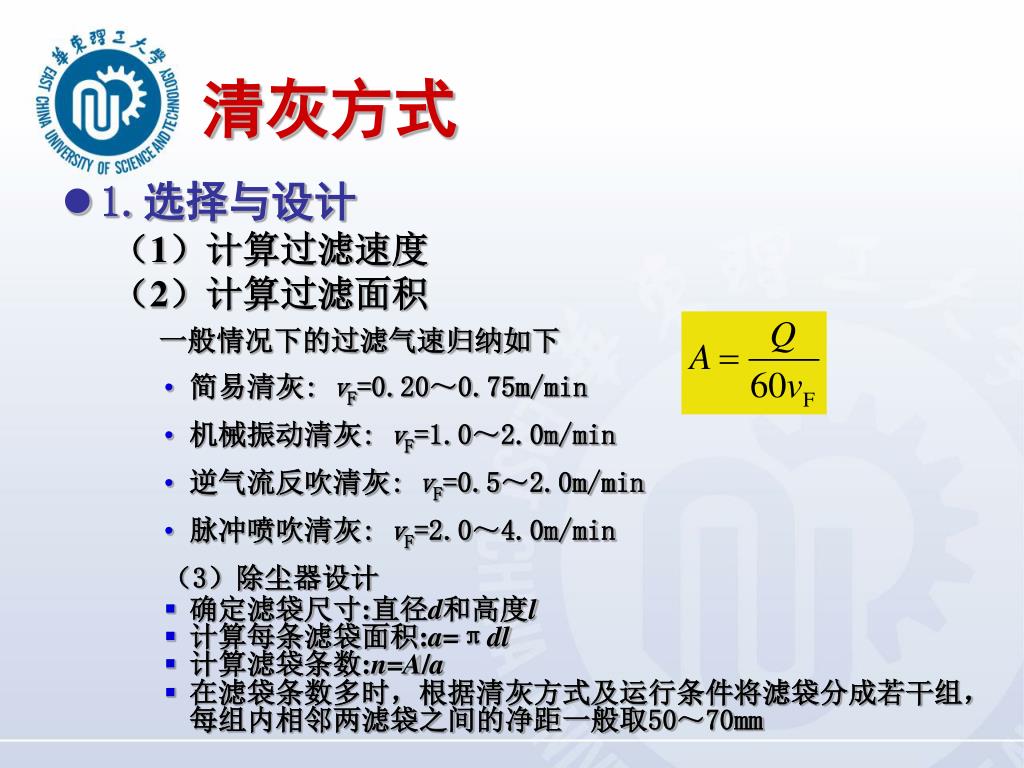

  36. 清灰方式 • 1.选择与设计 （1）计算过滤速度 （2）计算过滤面积 一般情况下的过滤气速归纳如下 • 简易清灰: vF=0.20～0.75m/min • 机械振动清灰: vF=1.0～2.0m/min • 逆气流反吹清灰: vF=0.5～2.0m/min • 脉冲喷吹清灰: vF=2.0～4.0m/min （3）除尘器设计 • 确定滤袋尺寸:直径d和高度l • 计算每条滤袋面积:a=πdl • 计算滤袋条数:n=A/a • 在滤袋条数多时，根据清灰方式及运行条件将滤袋分成若干组，每组内相邻两滤袋之间的净距一般取50～70mm

  37. 袋式过滤器的主要特点 • 优点： • 除尘效果好，对微细粉尘净化效率可达到99%以上； • 适应性强：含尘量低也可、不受比电阻限制； • 规格多样、应用灵活。可以从200m3/h到5000000m3/h • 便于干物料，没有污泥处理、废水污染和腐蚀问题。 • 所选滤料的耐温性不同，应用范围也广泛。常规滤料适用于180度以下，陶瓷可适用于800-1000度。 • 结构简单、操作方便，占地面积小。 • 缺点： • 受温度限制（高温下需要特殊的材料） • 不适用于含油、含水和高湿度的气体净化。 • 压降比较大。

  38. 分室结构袋式除尘命名示例 圆袋、扁袋、菱形袋 按袋形状 L FSF- 10×1000×××/I ×圆袋式除尘器 按滤尘方向 外滤式、内滤式 I型安装方式×种用途 按通风方式 吸出式、压入式 单室1000m2 10室 按进口位置 上进风、下进风 分室反吹 袋滤式 L HF – 170 ××× II × 扁袋式除尘器 II型安装方式,×种特殊用途 研制单位汉语拼音字首缩写 过滤面积100m2 回转反吹 袋滤式 类型 分室结构袋式除尘命名示例

  39. 六、袋式除尘器的测定 • 测定除尘器的性能 • 穿透性 • 压力损失：U型管压力计 • 测量位置：系统的总压降（为风机技术条件所需要） • 法兰盘连接袋滤器的压降 • 滤袋两侧的压降 • 滤袋出现孔洞时的检验 • 对滤袋或小块过滤介质进行测试 • 透气性 • 耐腐蚀性 • 抗张试验等

  40. 建设投资费用 运行费用 项目 投资比例/% 项目 所占比例/% 袋滤室 33.6 电力 15.6 管道 27.3 劳务 39.0 基建和安装 11.8 厂内杂项开支 32.5 风机和马达 10.5 滤布 13.0 处理设备 4.2 设计 4.2 试车 4.2 测试仪表 2.1 运输费 2.1 七、袋式除尘器的运行 • 最佳操作最佳费用，即长期的最低费用

  41. 七、袋式除尘器的运行 • 费用与清灰频率之间的关系

  42. 八、颗粒层除尘器 • 颗粒层除尘器是以砂粒(或其他颗粒)为过滤介质来分离烟气中粉尘的设备。 • 过滤介质的粒径为2—5mm。过滤层可以是固定的，也可以是活动的，但不管哪一种，过滤层必须厚薄均匀，否则将严重影响除尘效率 • 烟气通过过滤层的速度为0.1—2m／s。粉尘愈细，过滤速度应愈低。颗粒层除尘器的设备阻力为784—1274Pa。运行正常，除尘效率可达99％。它属于效率较高的除尘设备之一。

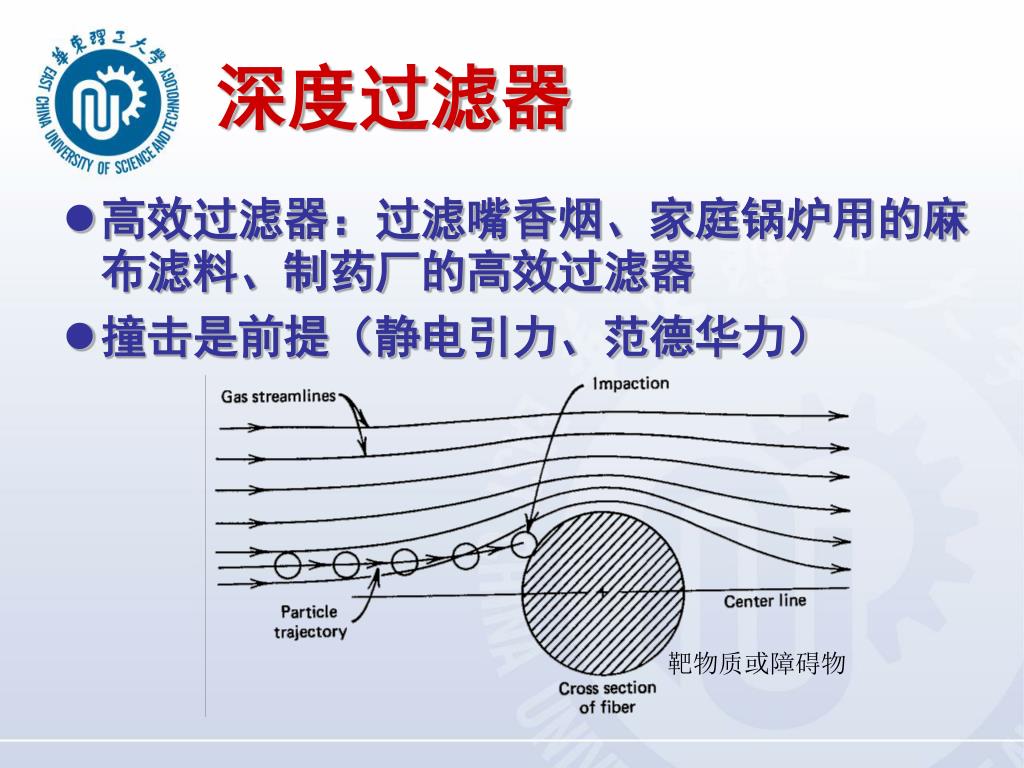

  43. 深度过滤器 • 高效过滤器：过滤嘴香烟、家庭锅炉用的麻布滤料、制药厂的高效过滤器 • 撞击是前提（静电引力、范德华力） 靶物质或障碍物

  44. Stokes阻力公式 靶效率是指靶物质实际接触的颗粒物数目和理想数目的比值。 捕集效率=靶效率*覆盖面积的百分比

  45. 大颗粒：阻截项重要 小颗粒：扩散项重要 0.1μm：扩散项是阻截项的34.4倍。 非惯性接触捕集项 扩散捕集项

  46. Thank you for your attention,

  47. I’ll be happy to answer any questions.
