Presentation Transcript


Introducci n a la c lula microscop a

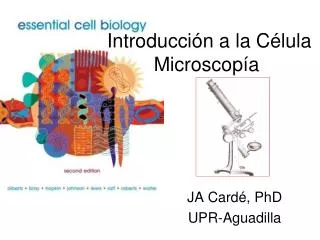

Introducción a la CélulaMicroscopía

JA Cardé, PhD

UPR-Aguadilla


Objetivos

Objetivos

  • Repasar las partes que componen el microscopio y sus funciones.

  • Conocer los diferentes microscopios utilizados para estudiar la célula.

  • Establecer la importancia que posee el uso del microscopio en el estudio de la célula a distintos niveles.

  • Practicar en el uso y manejor el correcto del microscopio.


El microscopio

El Microscopio


Terminolog a

Terminología

  • magnificación

  • resolución

  • apertura numérica

  • índice de refracción

  • inversión

  • profundidad

  • contraste

  • parfocal


Resoluci n

Resolución

= 0.6 x largo de onda____________________Apertura Numérica (NA)


Apertura num rica

Apertura Numérica


Indice de refracci n

Indice de refracción


01 06 what can we see jpg

01_06_What can we see.jpg

Resolución: distancia mínima entre dos puntos a la que son distinguidos como dos puntos

Cuál microscopio tendrá una mejor resolucion: uno con 200nm o uno con 0.2 nm?


01 09 scale jpg



Tipos de microscopios

Tipos de Microscopios

  • Tipo Uso / Imagen

  • campo brillante : tejido, células, microorganismos vivos o fijos. Imagen: gris o negro con fondo blanco. Comunes, baja resolución

  • campo oscuro : especímenes sin tinción. Imagen: fondo oscuro imagen brillante

  • invertidos: morfología de cultivos vivos, Imagen: gris cultivo de tejido

  • contraste de fase: especímenes vivos, no tinción, Imagen: grises;


Introducci n a la c lula microscop a

  • -1000X

  • r: 0.2um

  • 3 factores

  • luz enfocada por condensador

  • buena preparación para que la luz pase

  • conjunto de lentes y buen enfoque


01 04 early microscopes jpg

01_04_Early microscopes.jpg


01 07 internal structures jpg

01_07_Internal structures.jpg


01 05 cells form tissues jpg

01_05_Cells form tissues.jpg


Tipos de microscopios1

Tipos de Microscopios

  • Tipo Uso / Imagen

  • fluorescencia: estructuras discretas, fluorocromos, UV

  • confocal: organelos, citoesqueleto, macromoleculas, laser, imagen fluorescente, alta resolución

  • TEM: estructuras internas celulares, imagen blanco/negro 2D, alta resolución

  • SEM: estructuras externas, image, 3D, alta resolución


01 17 mitochondria jpg



01 27 cytoskeleton jpg


Citoesqueleto

  • -Unico de eucariotas

  • Actina, tubulina

  • Dirigen y Guian los Movimientos celulares


01 08 tem jpg



01 11 e coli jpg

01_11_E. Coli.jpg


01 14 yeasts jpg



01 15 nucleus jpg



01 16 chromosomes jpg



01 18 folds mito jpg

01_18_folds mito.jpg


01 20 chloroplasts jpg



01 22 er jpg



01 23 golgi apparatus jpg

01_23_Golgi apparatus.jpg


01 28 microtubules jpg


- Abonan al concepto de un citop dinamico!!


01 30 protozoan eats jpg

01_30_protozoan eats.jpg


Organismos modelos

Organismos Modelos


Introducci n a la c lula microscop a

Ocular

Cuerpo tubular

Brazo

Revolver

Pinzas

Objetivos

Carro mecanico

Laminilla

Platina

Macro

Condensador/Diafragma

Lampara

Micro

Nivel

Base


Visualizaci n c lula

Visualización Célula

Microscopios

Laminillas

Cubreobjetos

Cubeta o bandeja de tinción

Agujas

Pinzas

Escalpelo

Pinzas

Acetocarmín y Azul de metileno

Goteros

Cebolla

Palillos de dientes

Agua


Protocolo

Protocolo

  • Separar una de las hojas internas de la cebolla y desprender la tenue membrana que está adherida por su cara inferior cóncava.

  • Depositar el fragmento de membrana en una laminilla con unas gotas de agua. Pon el porta sobre bandeja de tinción para que caiga en ella el agua y los colorantes.

  • Escurrir el agua, añadir una gotas de Acetocarmín sobre la membrana y dejar actuar durante 5 minutos aproximadamente.

  • ¡No debe secarse la epidermis por falta de colorante o por evaporación del mismo!


Protocolo1

Protocolo…

  • Con el cuentagotas bañar la epidermis con agua abundante hasta que no suelte colorante.

  • Colocar sobre la preparación un cubreobjetos evitando que se formen burbujas y llevarla al microscopio.

  • Observa la preparación a distintos aumentos, empezando por el más bajo. (10x y 40x)

  • Identifica las distintas células del tejido epidérmico y las de las hojas del bulbo de cebolla si estuviera disponible


Cebolla nativa 150x

Cebolla nativa (150x)

Cebolla azul metilen (150x).


N cleo 600x

Núcleo (600x)

Retículo Endoplásmico (600x)


C lulas epiteliales bucales

Células Epiteliales Bucales

  • Raspa suavemente el interior de la mejilla con un palillo (siempre por la parte roma, procurando no cortarse).

  • Coloca la mucosa blanca que se obtiene en el portaobjetos, añade una gota de agua.

  • Realiza una extensión (frotis) deslizando el borde de un porta sobre el que tiene la muestra.


Protocolo2

Protocolo…

  • Coloca el porta en la placa de Petri, añade unas gotas de colorante sobre la muestra y déjalo actuar durante cinco minutos.

  • Lava con cuidado el exceso de colorante y sécalo con un poco de papel de filtro.

  • Añade una gota de agua a la muestra.

  • Coloca el cubreobjeto apoyándolo por un lado y dejándolo caer para que no queden burbujas.

  • Observa la preparación al microscopio, utilizando varios objetivos, realiza un dibujo detallado de las células e indica el aumento del mismo.


C lulas epitelio bucal con azul de metileno

Células epitelio bucal con azul de metileno


Resultados y discusi n

Resultados y Discusión

  • Prepara en tu libreta dibujos de las células sin tinción y con tinción en distintos aumentos.

  • Rotula e identifica las partes de la célula en los dibujos.

  • Busca en internet las estructuras principales de la célula con su nombre y función.

  • Compara y contrasta células animales con vegetales.

  • A que se podría deber que el núcleo adquiera mas intensidad de color?

  • Que mas se observo ademas de células de mucosa bucal?
