Presentation Transcript


Ctc expert

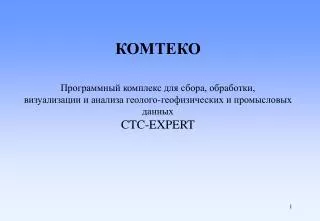

КОМТЕКО

Программный комплекс для сбора, обработки,

визуализации и анализа геолого-геофизических и промысловых данных

CTC-EXPERT


Ctc expert

  • Программный комплекс CTC-EXPERT

  • Программный комплекс CTC-EXPERTпредназначен для формирования базы данных геолого-геофизической и промысловой информации с последующим просмотром и анализом этих данных, получением результирующих отчётных форм и графических планшетов. Комплекс CTC-EXPERTсостоит из следующих модулей и подсистем:

  • CTC-DB – база данных под MS SQL

  • CTC-VIEW – модуль просмотра и анализа данных

  • CTC-WORK – модуль ввода-редактирования первичных данных БД, расчета вторичных,

  • разбора архивов и «массивного» импорта данных, экспорта данных, формирования МЭР, показателей разработки и итоговых отчётов по разработке, исследованиям и т.п.

  • CTC-MAP – подсистема картопостроения и формирования итоговых графических планшетов

  • CTC-GRAF – модуль построения графиков по анализу разработки по скважинам, группе скважин и объектам разработки

  • CTC-GIS – модуль анализа-импорта-экспорта каротажного материала, сопроводительной документации и формирования планшетов ГИС (каротажные кривые совместно с геолого-геофизическими данными) по одной скважине, схем корреляции и профилей по группе скважин с возможностью корректировки данных ГИС.

  • CTC-MODEL – подсистема анализа данных гидродинамического моделирования

  • CTC-ADMIN – подсистемаадминистрирования


Ctc expert

  • Модель базы данных CTC-DB

  • В модели данных CTC-DB выделено 4 уровня объектов:

  • Лицензионные участки

  • Скважины

  • Объекты организационной структуры (в том числе и группы скважин)

  • Пласты эксплуатации (объекты разработки)

  • Данные физически хранятся в отдельной структуре (Database) в определенных для каждого конкретного вида данных таблицах. В данной структуре порядка 200 таблиц хранения данных. Также в отдельных структурах хранятся справочные данные (словари и т.п.) и журналы работы пользователей c программным комплексом и манипулирования данными.

  • Структура таблиц данных позволяет хранить следующие типы данных:

  • Численные значения (целые, дробные, и т.п.);

  • Дату и время;

  • Текстовые комментарии (символьные строки);

  • Двоичные данные (каротажные массивы точек кривых ГИС, документы целиком стандартных форматов MS Excel, MS Word, PDF, JPG, TIFF, BMP, параметры и результаты построений и т.п.)


Ctc expert

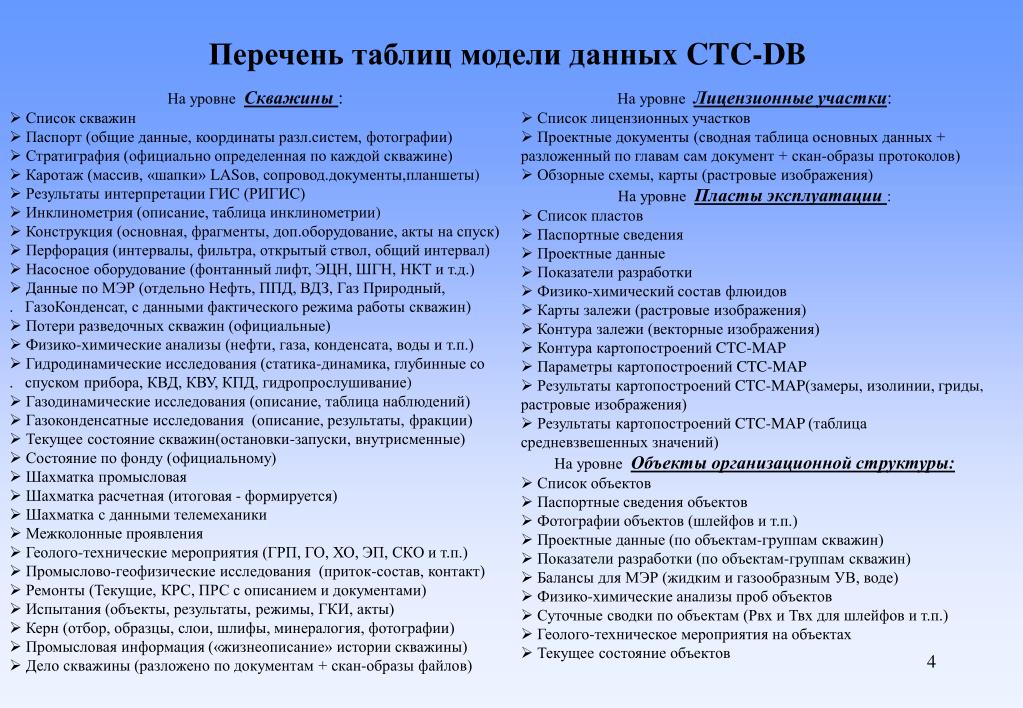

  • Перечень таблиц модели данных CTC-DB

  • На уровне Скважины :

  • Список скважин

  • Паспорт (общие данные, координаты разл.систем, фотографии)

  • Стратиграфия (официально определенная по каждой скважине)

  • Каротаж (массив, «шапки» LASов, сопровод.документы,планшеты)

  • Результаты интерпретации ГИС (РИГИС)

  • Инклинометрия (описание, таблица инклинометрии)

  • Конструкция (основная, фрагменты, доп.оборудование, акты на спуск)

  • Перфорация (интервалы, фильтра, открытый ствол, общий интервал)

  • Насосное оборудование (фонтанный лифт, ЭЦН, ШГН, НКТ и т.д.)

  • Данные по МЭР (отдельно Нефть, ППД, ВДЗ, Газ Природный, . ГазоКонденсат, с данными фактического режима работы скважин)

  • Потери разведочных скважин (официальные)

  • Физико-химические анализы (нефти, газа, конденсата, воды и т.п.)

  • Гидродинамические исследования (статика-динамика, глубинные со . спуском прибора, КВД, КВУ, КПД, гидропрослушивание)

  • Газодинамические исследования (описание, таблица наблюдений)

  • Газоконденсатные исследования (описание, результаты, фракции)

  • Текущее состояние скважин(остановки-запуски, внутрисменные)

  • Состояние по фонду (официальному)

  • Шахматка промысловая

  • Шахматка расчетная (итоговая - формируется)

  • Шахматка с данными телемеханики

  • Межколонные проявления

  • Геолого-технические мероприятия (ГРП, ГО, ХО, ЭП, СКО и т.п.)

  • Промыслово-геофизические исследования (приток-состав, контакт)

  • Ремонты (Текущие, КРС, ПРС с описанием и документами)

  • Испытания (объекты, результаты, режимы, ГКИ, акты)

  • Керн (отбор, образцы, слои, шлифы, минералогия, фотографии)

  • Промысловая информация («жизнеописание» истории скважины)

  • Дело скважины (разложено по документам + скан-образы файлов)

  • На уровне Лицензионные участки:

  • Список лицензионных участков

  • Проектные документы (сводная таблица основных данных + разложенный по главам сам документ + скан-образы протоколов)

  • Обзорные схемы, карты (растровые изображения)

  • На уровне Пласты эксплуатации :

  • Список пластов

  • Паспортные сведения

  • Проектные данные

  • Показатели разработки

  • Физико-химический состав флюидов

  • Карты залежи (растровые изображения)

  • Контура залежи (векторные изображения)

  • Контура картопостроенийCTC-MAP

  • Параметры картопостроенийCTC-MAP

  • Результаты картопостроенийCTC-MAP(замеры, изолинии, гриды, растровые изображения)

  • Результаты картопостроенийCTC-MAP (таблица средневзвешенных значений)

  • На уровне Объекты организационной структуры:

  • Список объектов

  • Паспортные сведения объектов

  • Фотографии объектов (шлейфов и т.п.)

  • Проектные данные (по объектам-группам скважин)

  • Показатели разработки (по объектам-группам скважин)

  • Балансы для МЭР (жидким и газообразным УВ, воде)

  • Физико-химические анализы проб объектов

  • Суточные сводки по объектам (Рвх и Твх для шлейфов и т.п.)

  • Геолого-техническое мероприятияна объектах

  • Текущее состояние объектов


Ctc expert

  • CTC-VIEW – модуль просмотра и анализа данных

  • Выбор и просмотр табличной информации по скважинам, лицензионным участкам, пластам, объектам организационной структуры по всей номенклатуре данныхБД CTC-DB.

  • Формирование выборки по набору условий и фильтраций, упорядочивание данных. Формирование списков скважин для анализа и просмотра данных по заданному списку. Сохранение локальных списков скважин для пользователей, работа с «глобальными» списками скважин.

  • Экспорт всех предъявляемых к просмотру табличных данных в MS Excel.

  • Просмотр хранимых в БД документов любых форматов и типов.

  • Отображение конструкций скважин и планов стволов. Построение графиков по разработке, исследованиям, как по одной скважине, так и по группе скважин, пластам-объектам разработки c возможностью копирования рисунка в буфер и печатью на принтер.

  • Построение планшетов ГИС по одной скважине, профилей и схем корреляции по группе скважин c возможностью копирования рисунка в буфер, печатью на принтер в масштабе и экспортом в MSO Visio.

  • Отображение схемы расположения скважин c нанесением границ лицензионных участков, береговой линии, контуров ГВК-ВНК, планов стволов скважин (инклинометрии). В качестве подложки имеется возможность отображать обзорные схемы, структурные и прочие карты (как растровые таки векторные). Предусмотрена возможность копирования рисунка в буфер, печатью на принтер в масштабе и экспорт в MSO Visio.

  • Отдельные модули просмотра для базы данных «Дело скважины» и «Проектные документы» с возможностью просмотра документов постранично, экспорта выбранных (указанных или найденных по условию) документов в определенную директорию на компьютере.


Ctc view

CTC-VIEW- модуль просмотра и анализа данных


Ctc expert

CTC-WORK - ввод,редактирование и импорт данных в БД


Ctc expert

CTC-WORK: закрытие МЭР и формирование отчётных форм


Ctc expert

CTC-MAP – подсистема построения и оформления карт

  • Картопостроение:

  • Предварительная оцифровка, привязка контуров построения, линий тектонических нарушений

  • Построение по замерам параметра (выбранного из предварительно сформированного списка), как с выборкой из БД CTC32, так и с возможностьюимпорта замеров из файла MS Excel

  • Подготовка-редактирование контуров построения изолиний, и контура формирования грида

  • Создание-редактирование линий для расчета средних значений и линий врезки значений в изолинии

  • Редактирование слоя замеров с возможностью добавления «ручных» замеров

  • Импорт грида-подложки построения, грида толщин (для расчета средневзвешенных по объему) в том числе и из систем моделирования

  • Построение – редактирование – оформление результата построения в виде изолиний с управлением параметрами построения и оформления

  • Сохранение результатов построения, контуров построения и параметров построения в БД CTC32

  • Построение с учетом разломов (тектонических нарушений), с формирование отдельных полей построения со своими свойствами и последующим наложением-формированием общего результата построения

  • Формирование итоговых графических планшетов с отображение результатов картопостроения:

  • С наложением (без) накопленных или текущих отборов (нефть, газ, газоконденсат), управление атрибутами и масштабами отображения «кружков» отборов

  • По выбранному из списка параметру построения

  • По указанному списку скважин (возможна корректировка данного списка)

  • Управление всеми атрибутами подписей вокруг пиктограммы скважины

  • Возможность отображения траекторий стволов скважин, точек входа-выхода из пласта, горизонтальных стволов – управление атрибутами данных отображений

  • Управление отображениями слоев оформления при формировании итогового планшета перед выводом на печать


Ctc expert

CTC-MAP – подсистема построения и оформления карт


Ctc graf

CTC-GRAF – модуль построения графиков по разработке


Ctc gis

CTC-GIS – построение схем корреляции, анализ геолого-геофизических данных


Ctc expert

Коммерческое предложение

1 этап (сроки 1-4 месяца от даты начала работ по договору)

1.Первичное формирование базы геолого-геофизических и промысловых данных по всему фонду скважин компании в рамках программного комплекса CTC-EXPERT:

Согласование и адаптация функций рабочих мест по просмотру, вводу и анализу накопленных данных в рамках программного комплекса CTC-EXPERT.

3.Создание автоматизированного банка данных геолого-геофизической и промысловой информации CTC-EXPERT на рабочих местах Заказчика.

4.Первичное обучение специалистов Заказчика.

Стоимость этапа (зависит от работ по п.1) от 500тыс. руб

2 этап (сроки 5-8 месяцев от даты начала работ по договору)

1.Анализ и согласование с Заказчиком форм результирующих графических и табличных документов, регламента их создания.

2.Адаптация средств ввода и загрузки данных, формирования отчётных форм в рамках автоматизированного банка данных CTC-EXPERT.

3.Сопровождение комплекса CTC-EXPERT.

4.Передача и инсталляция обновленного программного обеспечения, обучение специалистов Заказчика.

Стоимость этапа 500 тыс.руб

3 этап (сроки 9-12 месяцев от даты начала работ по договору)

1.Адаптация средств анализа промысловой и геолого-геофизической информации на рабочих местах Заказчика:

- CTC-MAP – построение геологических карт, карт изобар и отборов;

- CTC-GRAF – формирование планшетов-графиков,

- CTC-GIS – построение схем корреляции, анализ геолого-геофизических данных.

2.Сопровождение комплекса CTC-EXPERT.

3.Передача и инсталляция обновленного программного обеспечения, обучение специалистов Заказчика.

Стоимость этапа 500 тыс.руб


Ctc expert

О компании «КОМТЕКО»

Компания "КОМТЕКО" была образована в 1986 году специалистами в области разработки компьютерных программ и технологий сбора, хранения и обработки данных и специализировалась первое время в области геофизических исследований скважин и обработки данных каротажа с применением различных ЭВМ (в последствии с появлением ПЭВМ - с применением персональных компьютеров). Продукция компании широко использовалась геофизическими объединениями СССР (такими как ПО "Западнефтегеофизика", ПО "Саратовнефтегеофизика" и многими другими).

В последствии сотрудничество с такими клиентами как АО «СИБНЕФТЬ-НОЯБРЬСКНЕФТЕГАЗ», АО <БАШНЕФТЬ>, РУП ПО "БЕЛАРУСНЕФТЬ" привело к разработке системы CTC-EXPERT, предназначенной для формирования баз данных геолого-геофизической и промысловой информации с последующим анализом этих данных и получением результирующих отчётных форм, графиков, карт и планшетов ГИС.

С 1995 года компания «КОМТЕКО» плодотворно сотрудничает с ООО «ГАЗДПРОМ ДОБЫЧА НОЯБРЬСК». Данное предприятие на сегодняшний день занимает четвёртое место в России по объемам добычи природного газа. За это время был накоплен уникальный опыт формирования баз данных геолого-геофизической и промысловой информации по газовым скважинам. Были разработаны и реализованы алгоритмы формирования МЭРов, техрежимов, газо-гидродинамических исследований, анализа данных ГИС и ПГИ (движения ГВК и т.п.), построения геологических карт, карт изобар и отборов и многое другое.

Наша компания неоднократно привлекалась в качестве субподрядной организации для уточнения геологической модели залежей по тем или иным месторождениям ООО «ГАЗДПРОМ ДОБЫЧА НОЯБРЬСК» (договора с ООО «ТюменНИИгипрогаз»).

С 2000 года наша компания сотрудничает и с ОАО «НОВАТЭК». Это крупнейший в России независимый производитель  природного газа и второй по добыче природного газа в России после ОАО «ГАЗПРОМ». Специфика данного предприятия заключается в том, что его «дочки» ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ», ООО «НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ», ОАО «АРКТИКГАЗ» и т.п. комплексно разрабатывают сложные в геологическом плане газоконденсатонефтяные месторождения с основным упором на добычу газа и конденсата из газоконденсатных залежей.

Поэтому, разобравшись с нефтяной и чисто газовой «спецификой» при формирования баз данных геолого-геофизической и промысловой информации, пришлось окунуться в особенности разработки газоконденсатных залежей. Были разработаны и реализованы алгоритмы формирования МЭРов, техрежимов и исследований по газоконденсатным скважинам, сформированы недостающие таблицы в базах данных. Началось активное применение результатов гидродинамического моделирования при расчётах и анализах данных, как для газоконденсатных скважин, так и для газовых.

Созданы модули экспорта-импорта данных из всех (и во все) возможных(ые) форматов(ы) данных, в том числе и форматов комплекса гидродинамического моделирования Eclipse. Расчёт дебитов для МЭР, формирование технологического режима работы и подбор диаметров УР по скважинам был реализован с учётом VFP- таблиц, определяющих режим работы скважин по модели Eclipse с учётом реальных условий эксплуатации и «исторической» информации.


Ctc expert

Проводилось также построение карт изобар по пластам (объектам разработки) с учётом «подложки» из модели. При этом значения в скважинах брались текущие расчётные (замерные), а вне зоны влияния скважин, из модельного грида по состоянию на дату построения или более раннюю. Создан модуль формирования планшетов по результатам моделирования с наложением прогнозируемых данных по отборам, фонду и параметрам работы скважин.

К концу 2011 года все дочерние предприятия ОАО «НОВАТЭК» в рамках единой структуры базы данных CTC-DB объединены в единую ифнормационную сеть геолого-геофизических и промысловых данных, с двухсторонней репликацией данных из-в «дочек» в-из корпоративные центры в Москве (ОАО «НОВАТЭК») и Тюмени (ООО «НОВАТЭК НТЦ»).

С середины 2007 года компания «КОМТЕКО» сотрудничает и сОАО "Севернефтегазпром". Это международный проект, акционерами которого являются «ГАЗПРОМ» и иностранные немецкие акционеры с годовой добычей природного газа порядка 25 млрд.куб.м.

С середины 2009 программный комплекс CTC-EXPERT внедрён и вОАО «Сибнефтегаз» (в настоящий момент совместное предприятие ОАО «НОВАТЭК» и ОАО «ИТЕРА»).

Помимо вышеописанных «знаковых» проектов наша компания за более чем 25-ти летнюю историю сотрудничала как с крупными компаниями, такими как ТНК-BP (в качестве субподрядной организации участвовали в работах по формированию баз проектов по созданию моделей и анализу разработки по десятку месторождений ТПДН «Оренбургнефть») и ИТЕРА (договора по Губкинскому газовому месторождению), так и с мелкими нефтяными и газовыми компаниями, такими как ООО «ЯНГПУР», ЗАО «ПУРГАЗДОБЫЧА», ОАО «Пурнефтегазгеология», проектными институтами «БелНИПИнефть» и «БелГеология» и многими другими.

С 2005 года мы активно сотрудничаем в качестве субподрядной организации с ЛУКОЙЛ-Коми по формированию баз геолого-геофизических и картографических данных. Выполнен сбор первичной информации и перевод в корпоративные стандарты компании ЛУКОЙЛ данных по 6000 скважин по 45 месторождениям ЛУКОЙЛ-Коми. Перечень видов данных включает общие сведения по скважинам, стратиграфические разбивки, данные инклинометрии, каротажные массивы, результаты интерпретации ГИС, сведения по результатам испытаний и опробований в открытом стволе и колонне, структурные карты и карты нефтенасыщенных толщин (всего около 450 карт). Эти работы выполнялись с обязательным соблюдением требований стандартов ЛУКОЙЛ в плане нормативно-справочной информации и структуры корпоративных баз данных компании.

В компании КОМТЕКО работают специалисты, прошедшие обучение в учебных центрах компании Schlumberger и имеющие практический опыт работы с программными продуктами этой компании Finder, Geoframe, Petrel.

Спасибо за внимание !


Ctc expert

КОМТЕКО

WWW.COMTECO.RU

Координаты

ООО КОМТЕКО, Россия, Москва.

Телефон/факс +7 (495) 3319602

Контактное лицо:

Серебренников Андрей : +7(905) 7363900

E-Mail: [email protected]@comteco.ru
