  1. LÁTÁS FIZIOLÓGIAI.RÉSZ Dr Wenzel Klára egyetemi magántanár Budapesti Műszaki és Gazdaságtudományi Egyetem Budapest, 2008

  2. Az 1.rész tartalma: A fény; a fény hatása az élő szervezetre A szem Különböző élőlények szemei A leképező szem és a mozaik-szem Az emberi szem A szem felépítése és részei; A retina; csapok és pálcák A pupilla; a pupilla szerepe a látásban, pupilla reakciók A szem rendellenességei, dioptria hibák, asztigmia. Korrekció szemüveggel. A szaruhártya lézeres műtétei A szem élettani betegségei; szürke hályog, zöld hályog. Az öregedő retina. Cukorbetegek retinája. A látás optikai jellemzői A feloldás; a látás élesség A látótér; a látómező látószöge A kontraszt átvitel A binokuláris látás A sztereo látás A két szem kapcsolata

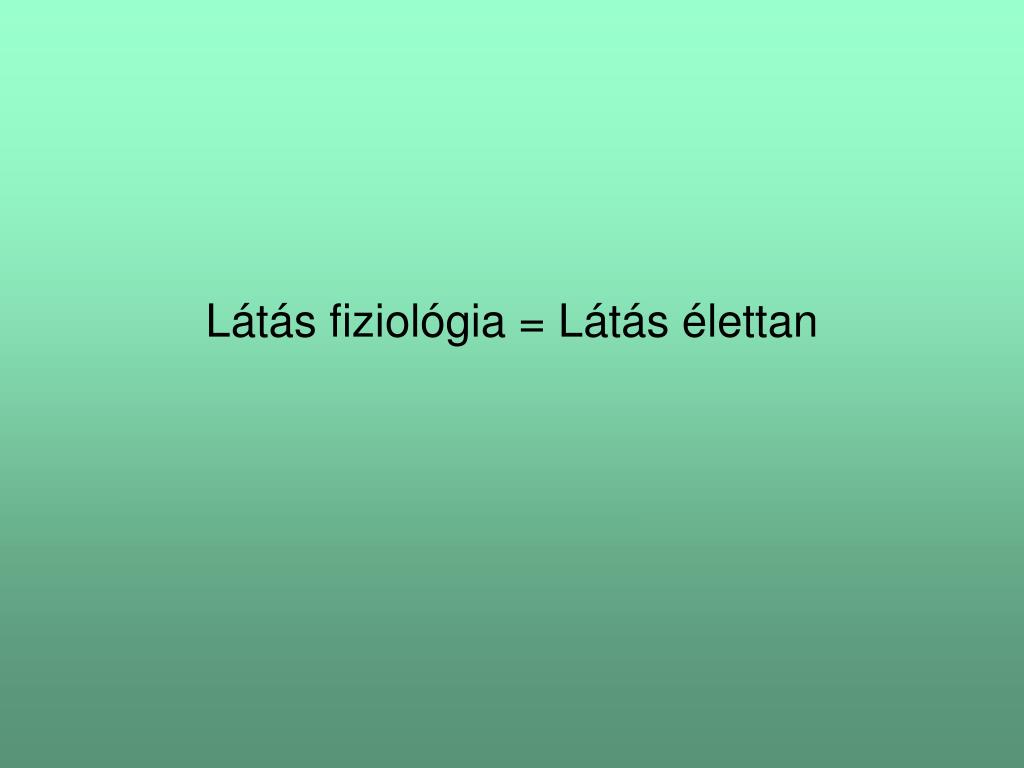

  3. Látás fiziológia = Látás élettan

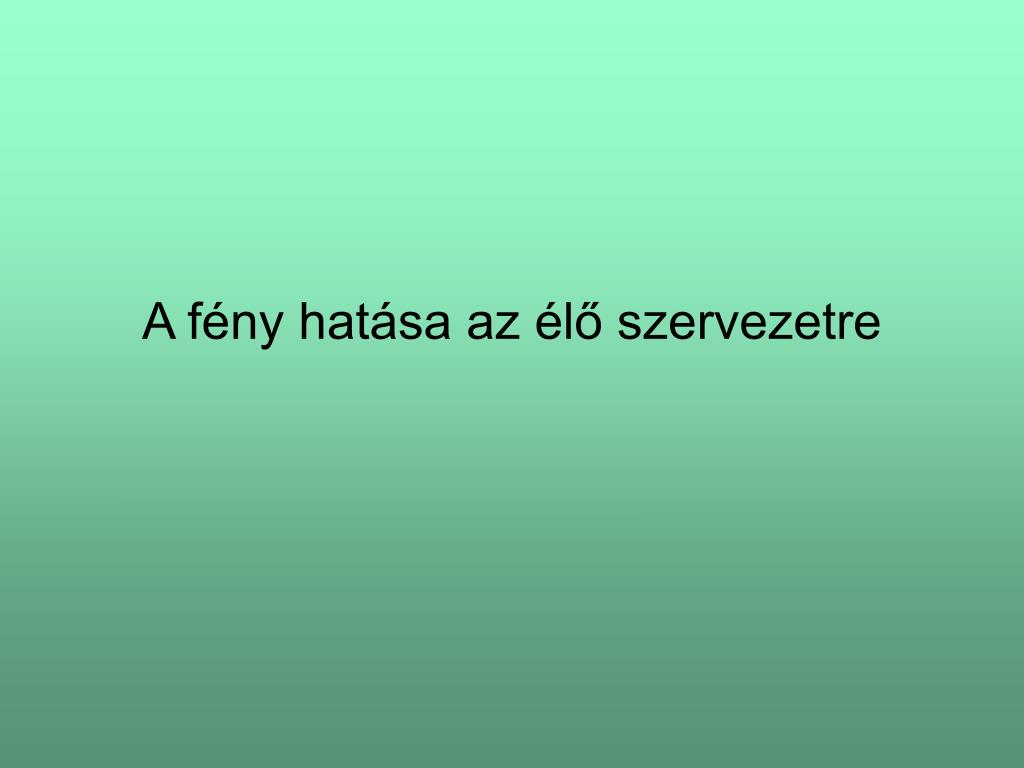

  4. A fény hatása az élő szervezetre

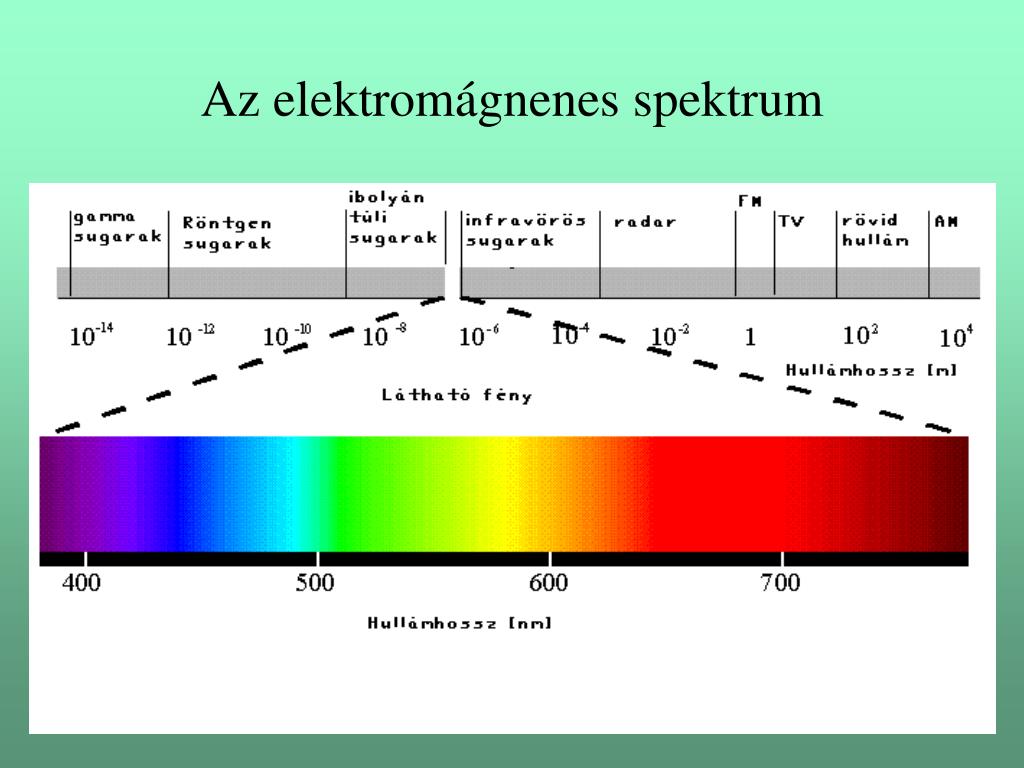

  5. Az elektromágnenes spektrum

  6. Az elektromágnenes spektrum

  7. Az elektromágneses spektrum jellemzői (hulláhossz, frekvencia, energia)

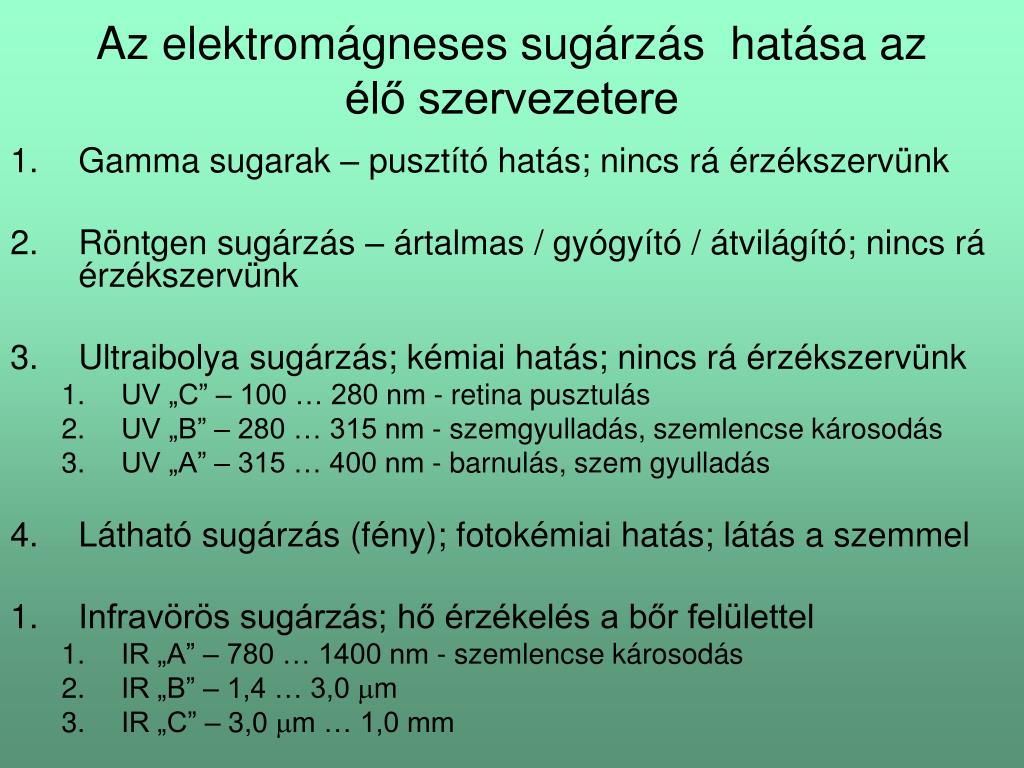

  8. Az elektromágneses sugárzás hatása az élő szervezetere • Gamma sugarak – pusztító hatás; nincs rá érzékszervünk • Röntgen sugárzás – ártalmas / gyógyító / átvilágító; nincs rá érzékszervünk • Ultraibolya sugárzás; kémiai hatás; nincs rá érzékszervünk • UV „C” – 100 … 280 nm - retina pusztulás • UV „B” – 280 … 315 nm - szemgyulladás, szemlencse károsodás • UV „A” – 315 … 400 nm - barnulás, szem gyulladás • Látható sugárzás (fény); fotokémiai hatás; látás a szemmel • Infravörös sugárzás; hő érzékelés a bőr felülettel • IR „A” – 780 … 1400 nm - szemlencse károsodás • IR „B” – 1,4 … 3,0 mm • IR „C” – 3,0 mm … 1,0 mm

  9. A szem

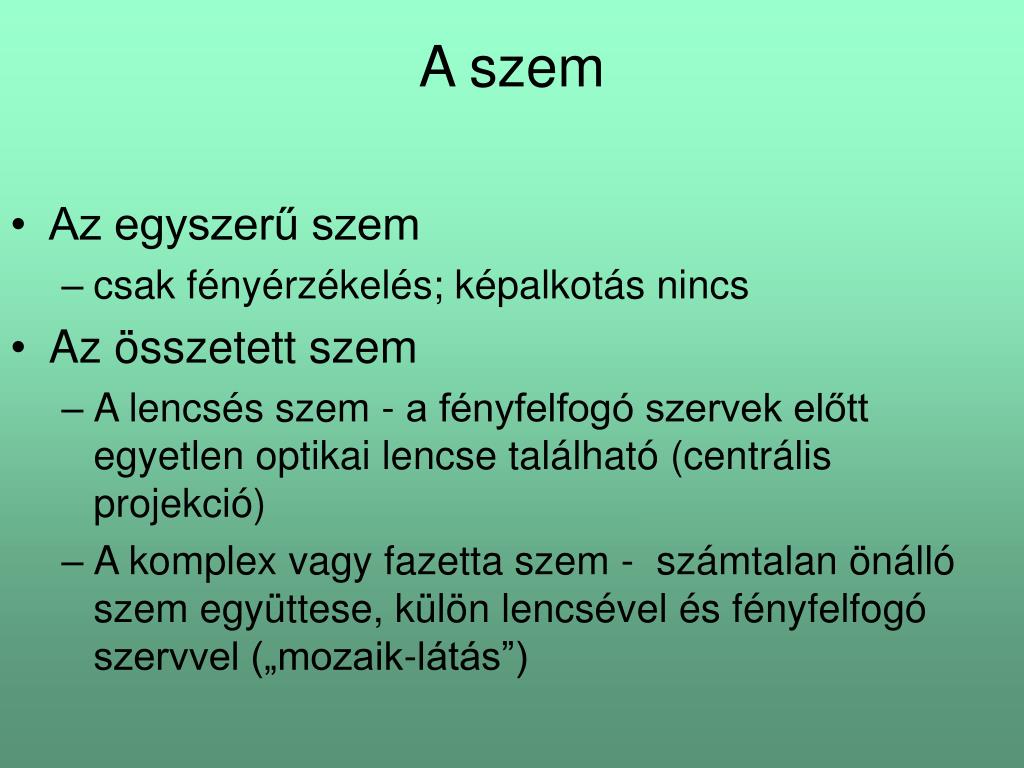

  10. A szem • Az egyszerű szem • csak fényérzékelés; képalkotás nincs • Az összetett szem • A lencsés szem - a fényfelfogó szervek előtt egyetlen optikai lencse található (centrális projekció) • A komplex vagy fazetta szem - számtalan önálló szem együttese, külön lencsével és fényfelfogó szervvel („mozaik-látás”)

  11. A szem fejlődése a törzsfejlődés során

  12. Önálló szemek (ommatidák) alacsonyrendű élőlényeknél 1 Karneál lencse 2 Kristálykúp sejt 3 Kristály kúp 4 Pigment sejt 5 Központi sejt, rabdom 6 Látósejt 7 Idegrost 8 Retinuláris sejt Dr. Bárány Nándor: A látás, Kézirat, Mérnöktovábbképző Intézet, 1963

  13. S látó sejt Sm a látó sejt magja P pigment sejt I látó ideg Dr. Bárány Nándor: A látás, Kézirat, Mérnöktovábbképző Intézet, 1963 Kagyló legyező-szeme

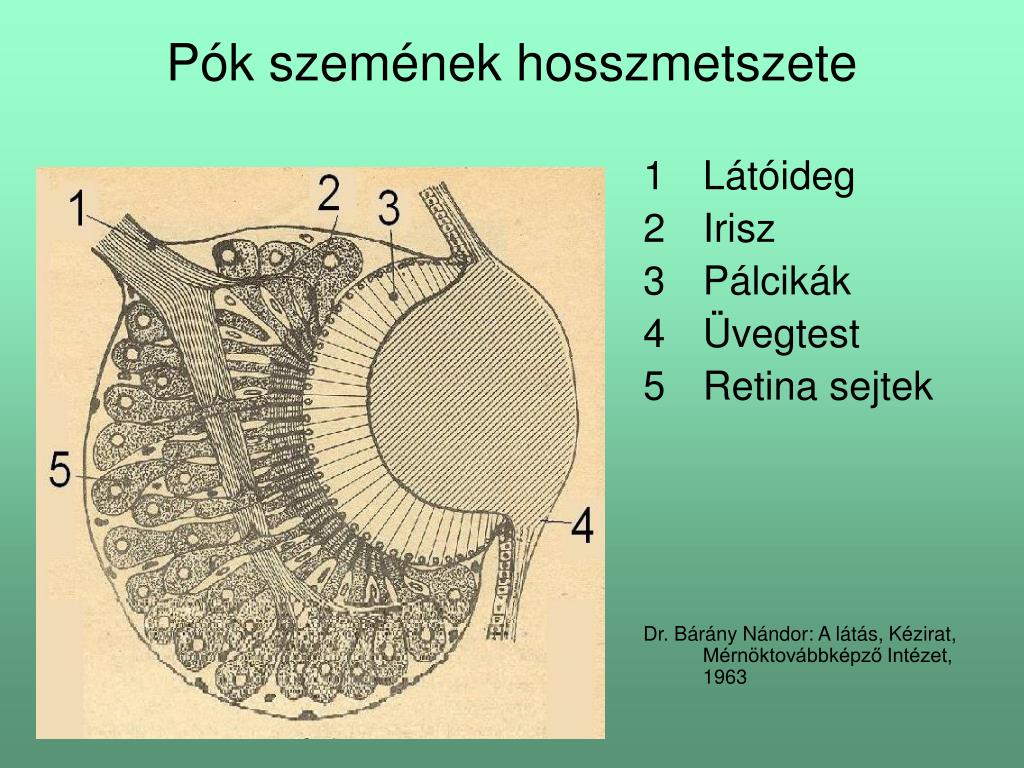

  14. 1 Látóideg 2 Irisz 3 Pálcikák 4 Üvegtest 5 Retina sejtek Dr. Bárány Nándor: A látás, Kézirat, Mérnöktovábbképző Intézet, 1963 Pók szemének hosszmetszete

  15. Az emberi szem

  16. Az emberi szem felépítése

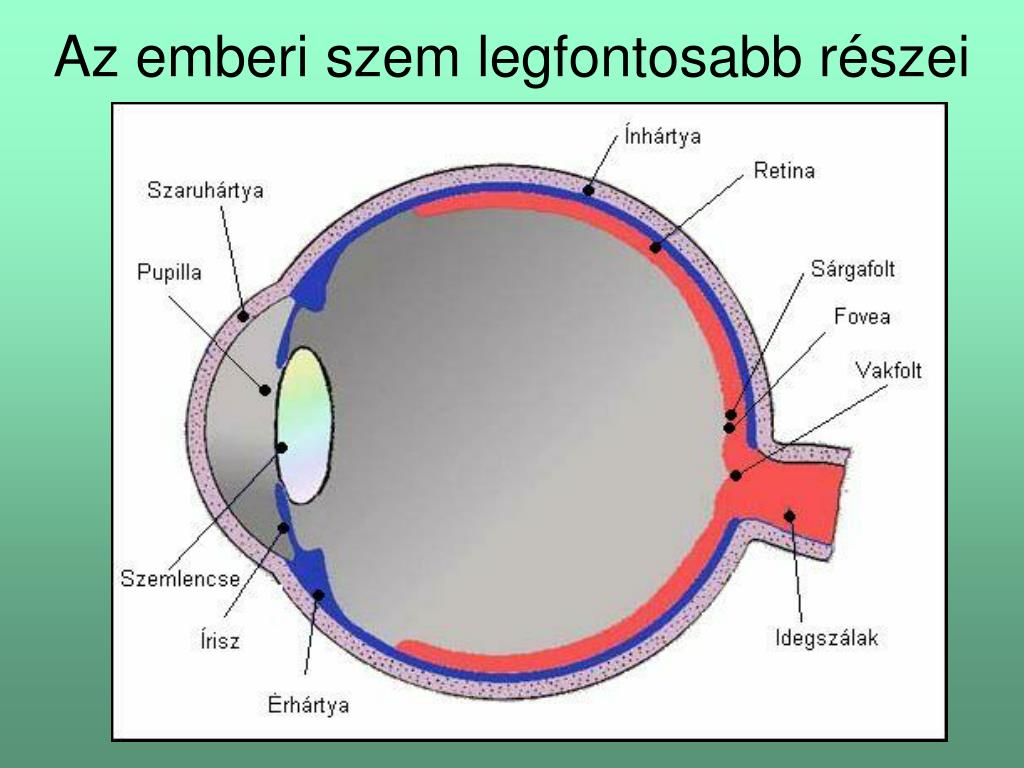

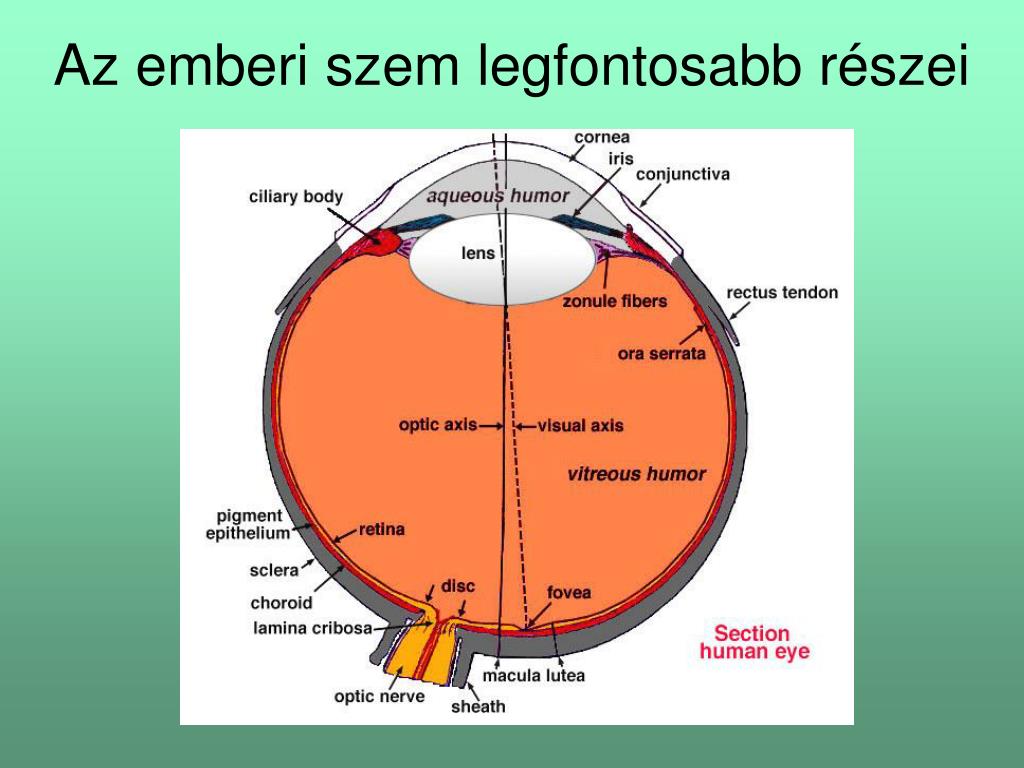

  17. Az emberi szem legfontosabb részei

  18. Az emberi szem legfontosabb részei

  19. Az emberi szem és a digitális kamera hasonlósága

  20. A retina; csapok és pálcák

  21. A fényhatásfok függvény, V(l)(relatív világossági vagy luminozitási függvény) V(l) a nappali (fotopikus) fényhatásfok függvény V’(l) az esti (szkotopikus) fényhatásfok függvény

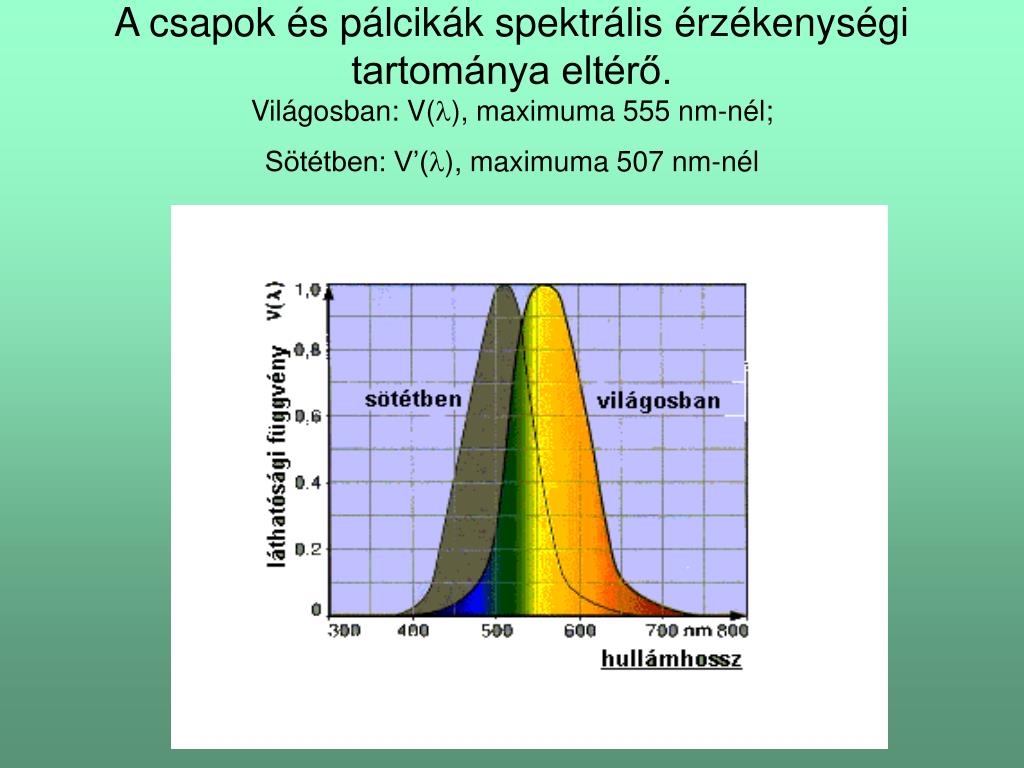

  22. A csapok és pálcikák spektrális érzékenységi tartománya eltérő.Világosban: V(l), maximuma 555 nm-nél; Sötétben: V’(l), maximuma 507 nm-nél

  23. A pálcák (Rods) kb 1000 x érzékenyebbek, mint a csapok (Cones)

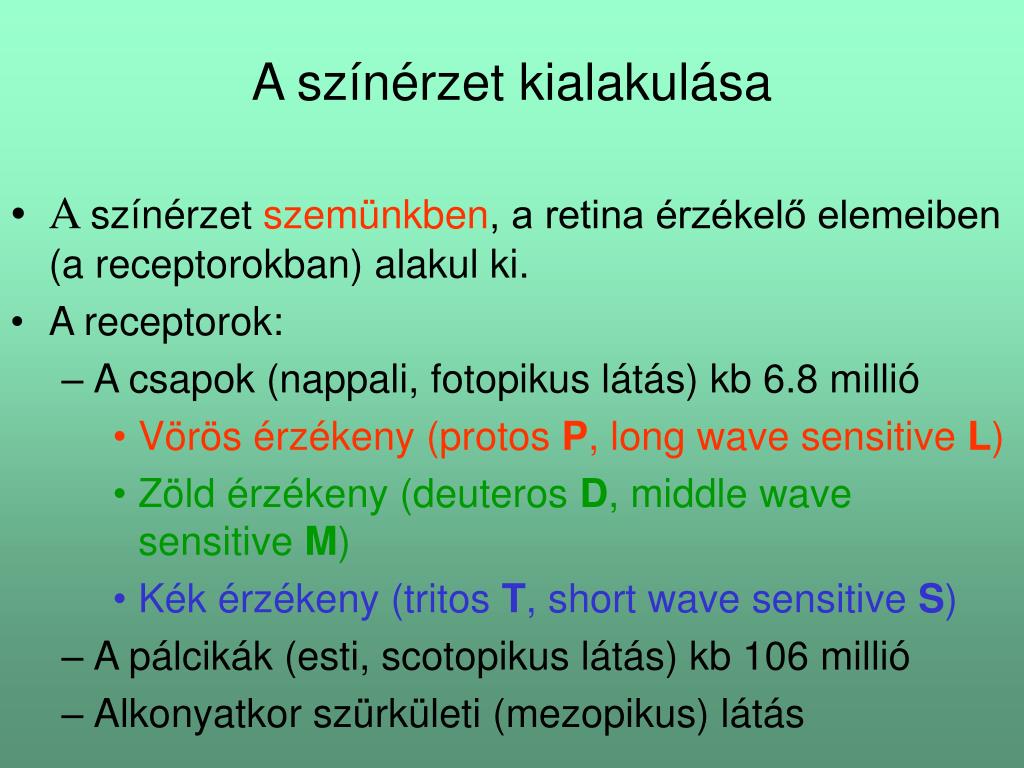

  24. A színérzet kialakulása • A színérzet szemünkben, a retina érzékelő elemeiben (a receptorokban) alakul ki. • A receptorok: • A csapok (nappali, fotopikus látás) kb 6.8 millió • Vörös érzékeny (protos P, long wave sensitive L) • Zöld érzékeny (deuteros D, middle wave sensitive M) • Kék érzékeny (tritos T, short wave sensitive S) • A pálcikák (esti, scotopikus látás) kb 106 millió • Alkonyatkor szürkületi (mezopikus) látás

  25. Protos (L) Deuteros (M) Tritos (S) A csapok 3 típusa

  26. Pálcika és csap képe

  27. A retina elektronmikroszkópos képe

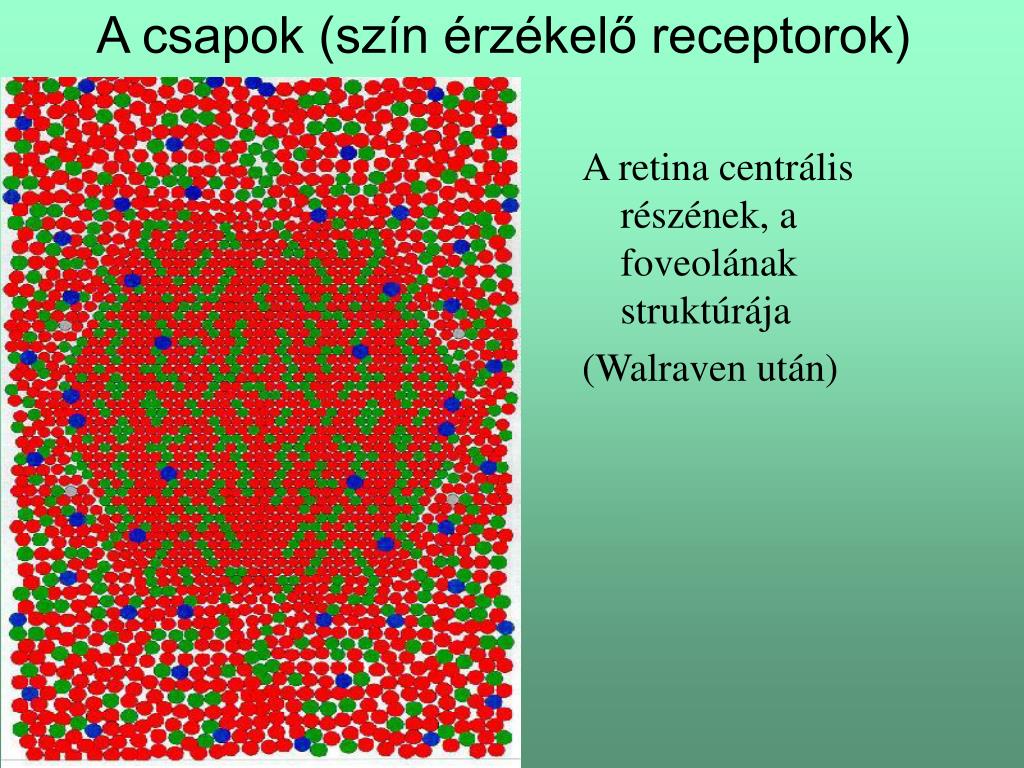

  28. A csapok (szín érzékelő receptorok) A retina centrális részének, a foveolának struktúrája (Walraven után)

  29. Emberi retina foveájának metszete

  30. Majom retina foveájának metszete

  31. Egészséges retina képe oftalmoszkópon nézve

  32. Öregkori macula degeneration

  33. Diabetikus retina

  34. Glaucoma (zöldhályog)

  35. Retinitis pigmentosa

  36. A látás optikai jellemzői

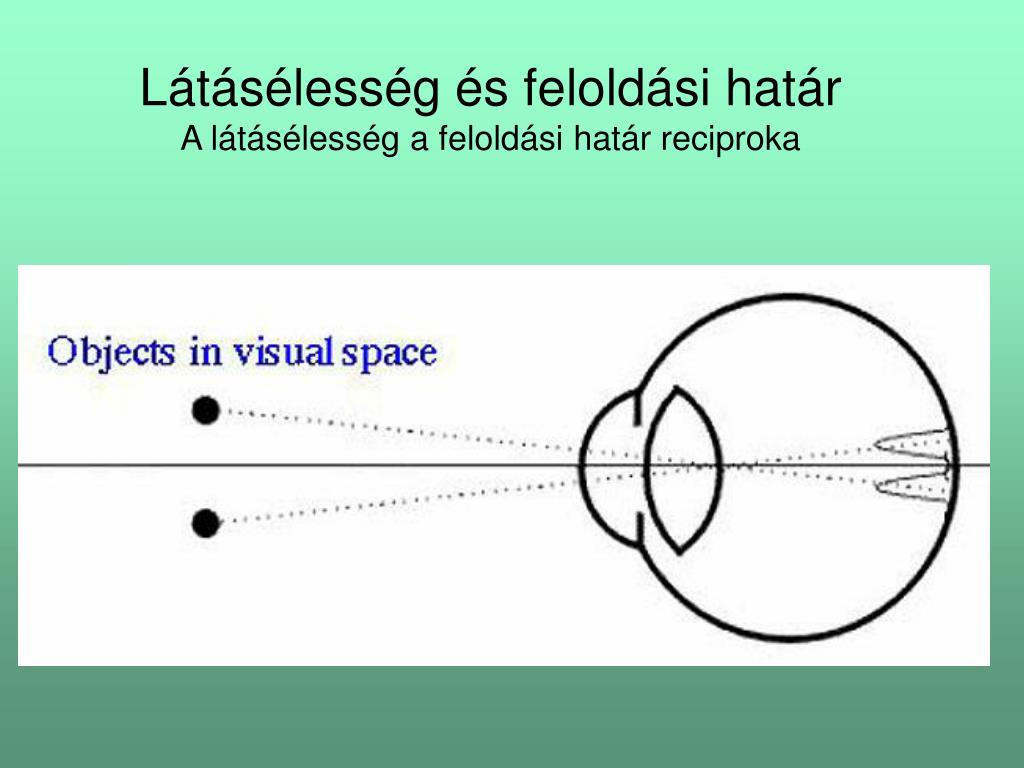

  37. Látásélesség és feloldási határA látásélesség a feloldási határ reciproka

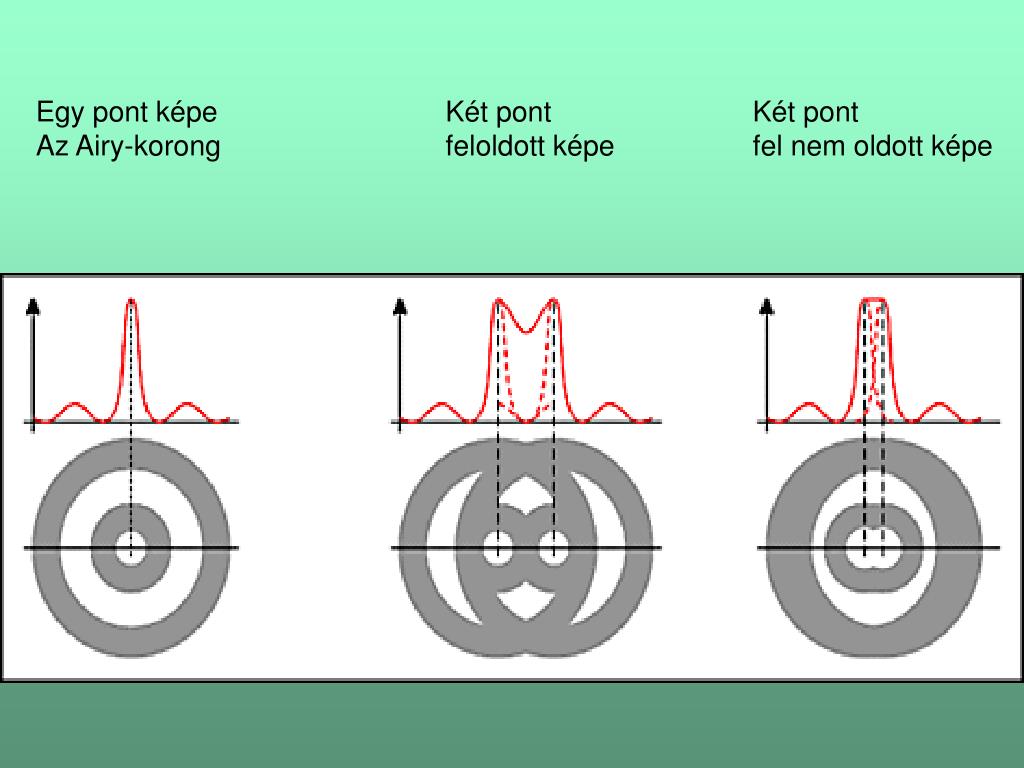

  38. Egy pont képe Két pont Két pont Az Airy-korong feloldott képe fel nem oldott képe

  39. Közellátás - távollátás

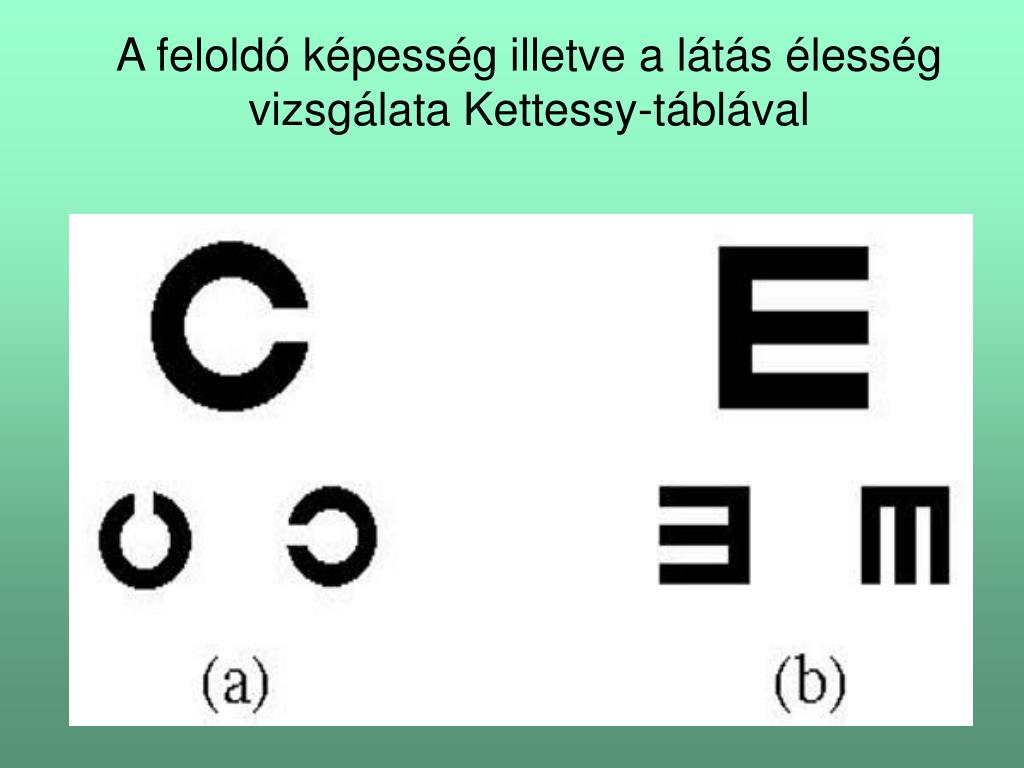

  40. A feloldó képesség illetve a látás élesség vizsgálata Kettessy-táblával

  41. A betűket adott távolságról kell nézni (adott látószögben)

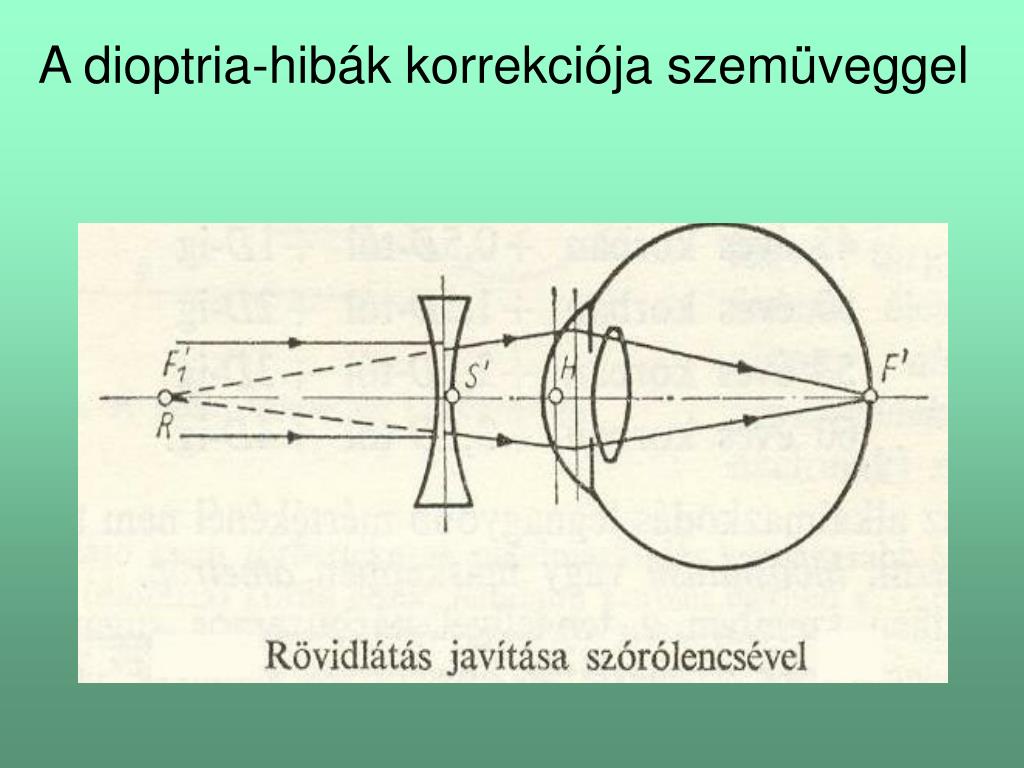

  42. A dioptria-hibák korrekciója szemüveggel

  43. A dioptria-hibák korrekciója szemüveggel

  44. A dioptria-hibák korrekciója szemüveggel

  45. A dioptria-hibák korrekciója szemüveggel

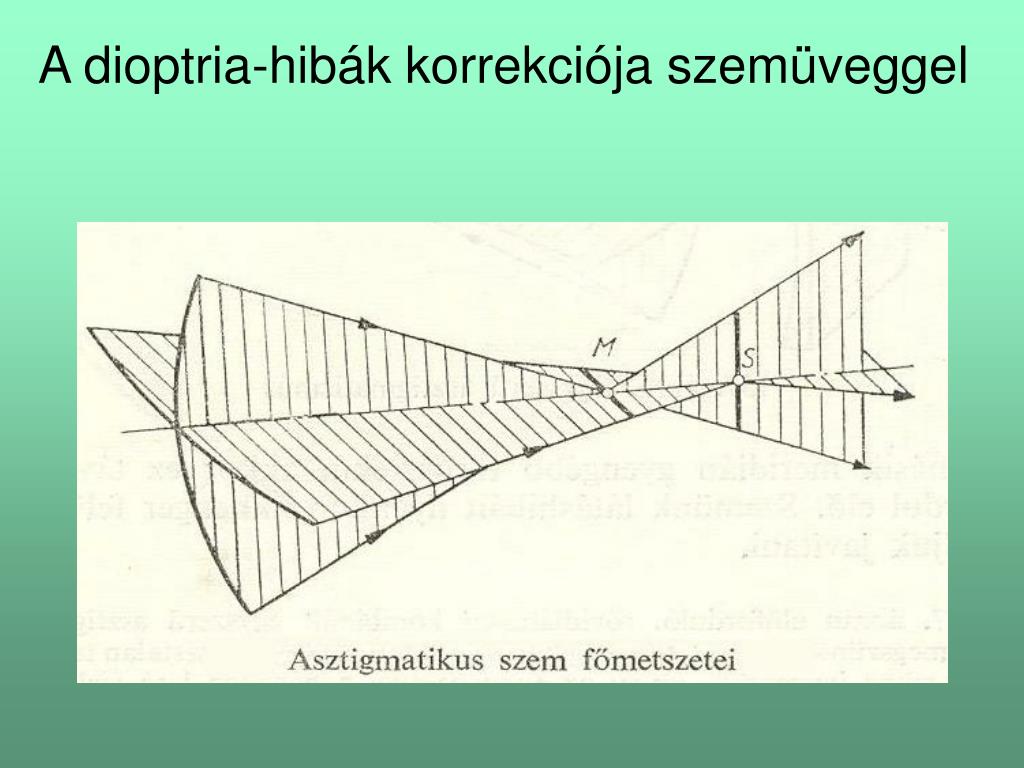

  46. A dioptria-hibák korrekciója szemüveggel

  47. A két szem két különböző irányból látja a tárgyakat. A kismértékben eltérő képekből az agy létrehozza a háromdimenziós képet. A sztereo-látás

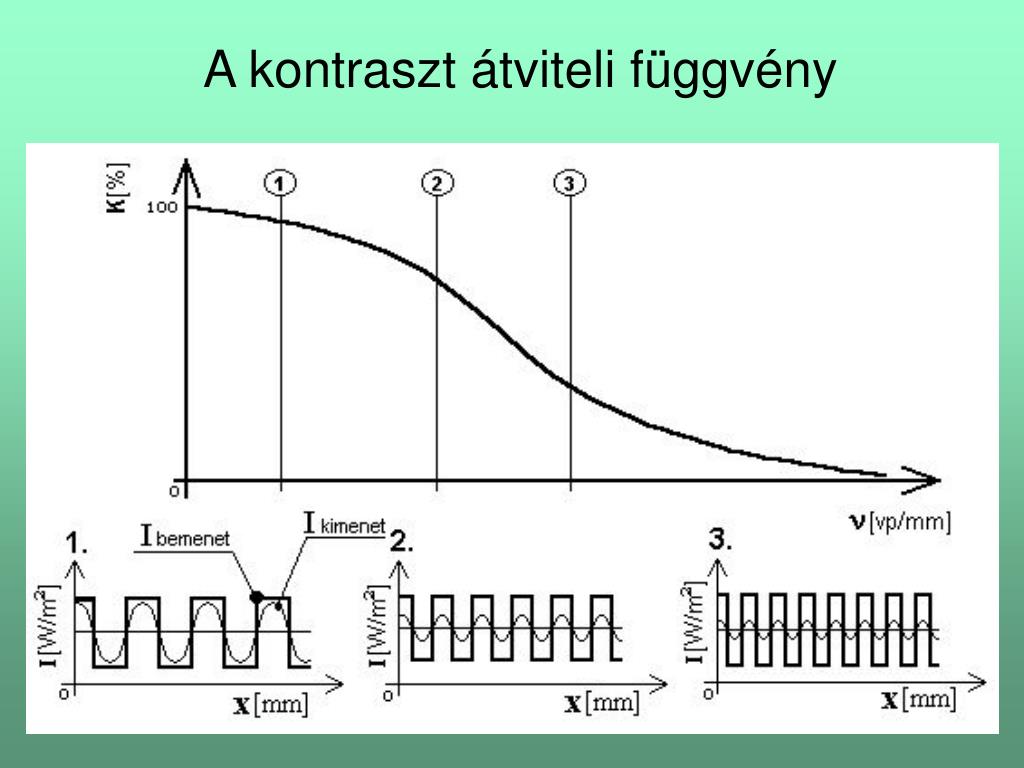

  48. Akontraszt átviteli függvény

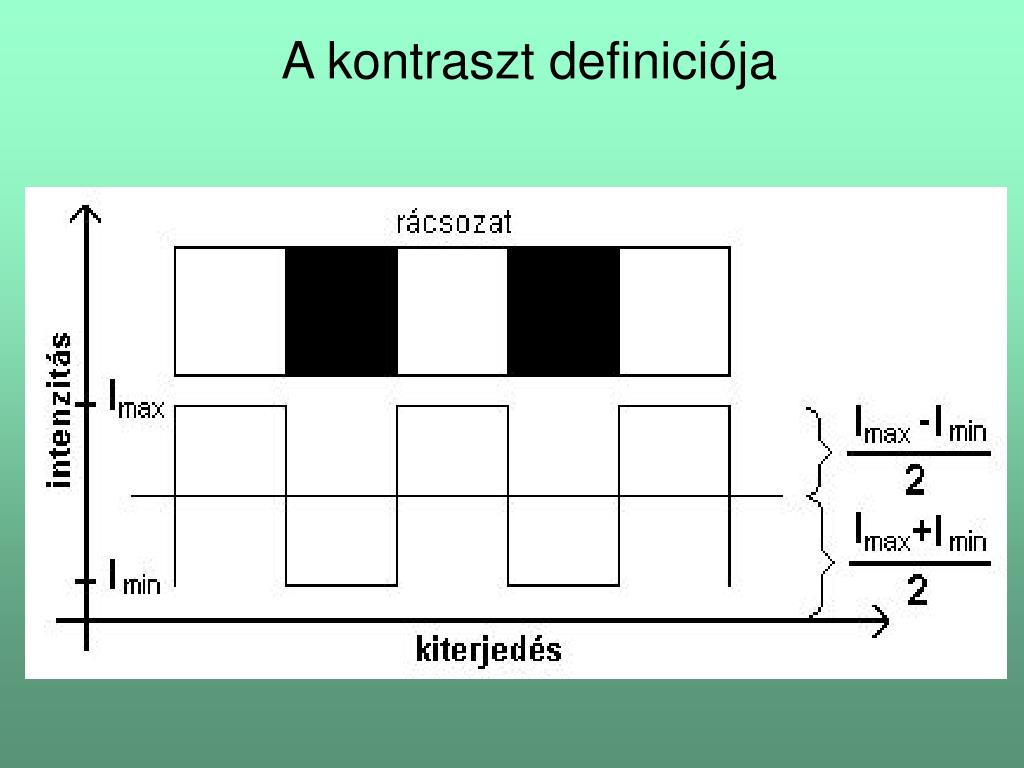

  49. A kontraszt definiciója

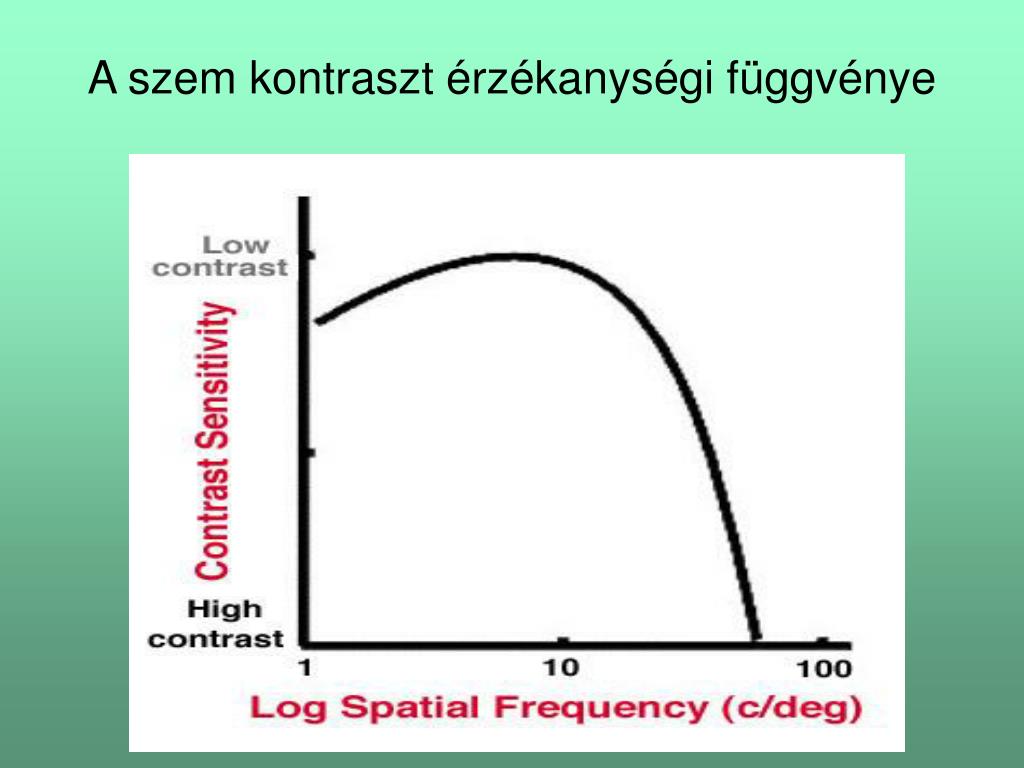

  50. A szem kontraszt érzékanységi függvénye
