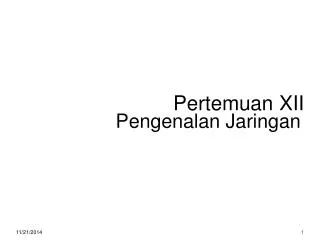

  1. Pertemuan XII Pengenalan Jaringan 11/21/2014 1

  2. Pengenalan Jaringan Komputer Apakah Jaringan Komputer Itu ? Kumpulan beberapa computer dan peralatan lain yang saling terhubung menggunakan aturan – aturan tertentu. Hubungan ini menggunakan media fisik berupa kabel ataupun melalui gelombang radio, infrared bahkan satelit. 11/21/2014 2

  3. Jenis – Jenis Jaringan Komputer LAN(Lokal Area Network) Jaringan yang memilik area yang terbatas MAN(Metropolitan Network) Memiliki jangkauan lebih luas tidak terbatas pada suatu lokasi gedung saja tetapi dapat menjangkau antar kota. WAN (Wide Area Network) Jangkauan lebih luas misalnya antar propinsi, Negara atau benua. 11/21/2014 3

  4. Komponen Dasar Jaringan Komputer Komponen Fisik Unit Komputer Kartu Jaringan atau LAN Card (Network Interface Card) Kabel Jaringan Tang Krimping HUB Bridge dan switch Router Modem Komponen Non Fisik Operating System untuk Komputer Protokol Jaringan 11/21/2014 4

  5. Topologi Jaringan Komputer Konfigurasi tentang bagaimana menghubungkan computer secara fisik sehingga membentuk sebuah jaringan 11/21/2014 5

  6. Topologi Bus Komputer server dan workstation dihubungkan secara berantai melalui kabel tunggal. Topologi ini mudah untuk dikembangkan dan sederhana namun bila salah satu workstation mati maka yang lain akan terpengaruh Topologi Jaringan Komputer 11/21/2014 6

  7. Topologi Ring Topologi ini mirip dengan topologi busbedanya topologi ring ujungnya saling berhubungan seolah membentuk lingkaran cincin Topologi Jaringan Komputer 11/21/2014 7

  8. Topologi Star Setiap computer workstation duhubungkan secara langsung melalui media perantara berupa hub / switch Topologi Jaringan Komputer 11/21/2014 8

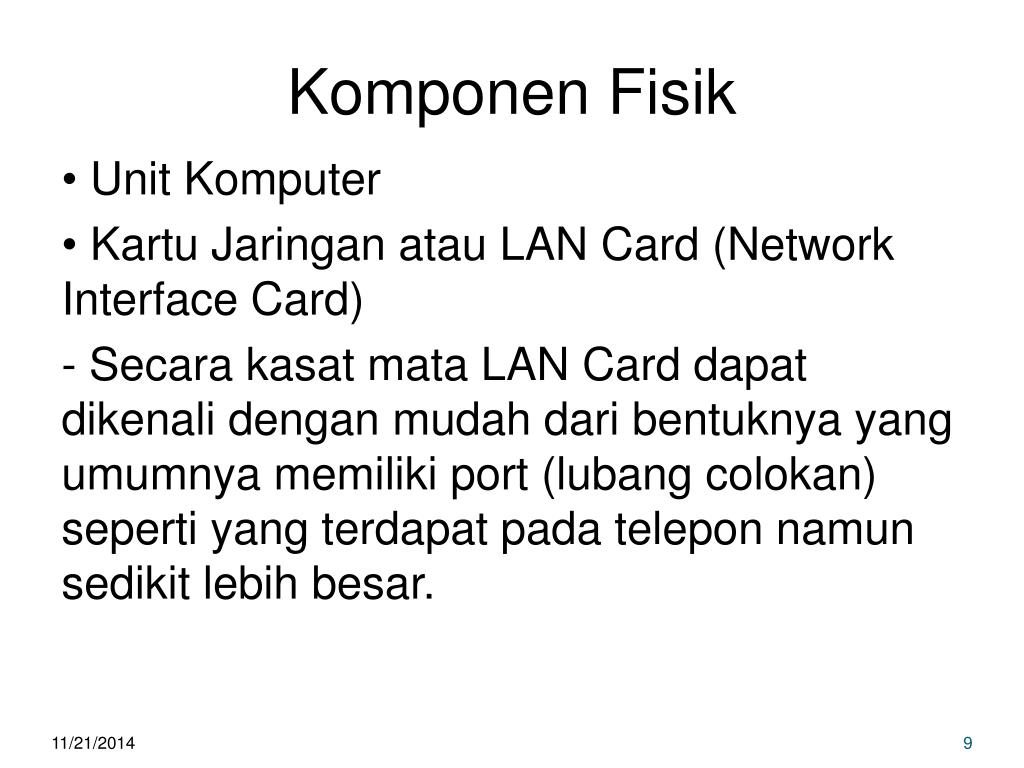

  9. Komponen Fisik Unit Komputer Kartu Jaringan atau LAN Card (Network Interface Card) - Secara kasat mata LAN Card dapat dikenali dengan mudah dari bentuknya yang umumnya memiliki port (lubang colokan) seperti yang terdapat pada telepon namun sedikit lebih besar. 11/21/2014 9

  10. Kabel Jaringan Beberapa macam kabel yang digunakan untuk jaringan antara lain: Kabel Twisted Pair - Kabel ini terdiri dari beberapa kabel yang saling melilit. Ada dua jenis kabel yang termasuk dalam tipe ini yaitu Shielded Twisted Pair (STP) dengan lapisan alumunium foil dan Unshielded Twisted Pair (UTP). Kabel Coaxial Tampilan fisik kabel ini terdiri dari kawat tembaga sebagai inti yang dilapisi oleh isolator dalam lalu dikelilingi oleh konduktor luar kemudian dibungkus dengan bahan semacam PVC sebagai lapisan isolator paling luar. 11/21/2014 10

  11. Kabel Jaringan Fiber Optic - Kabel fiber optic terdiri atas serat kaca dan dibungkus lapisan luar seperti kabel – kabel pada umumnya. 11/21/2014 11

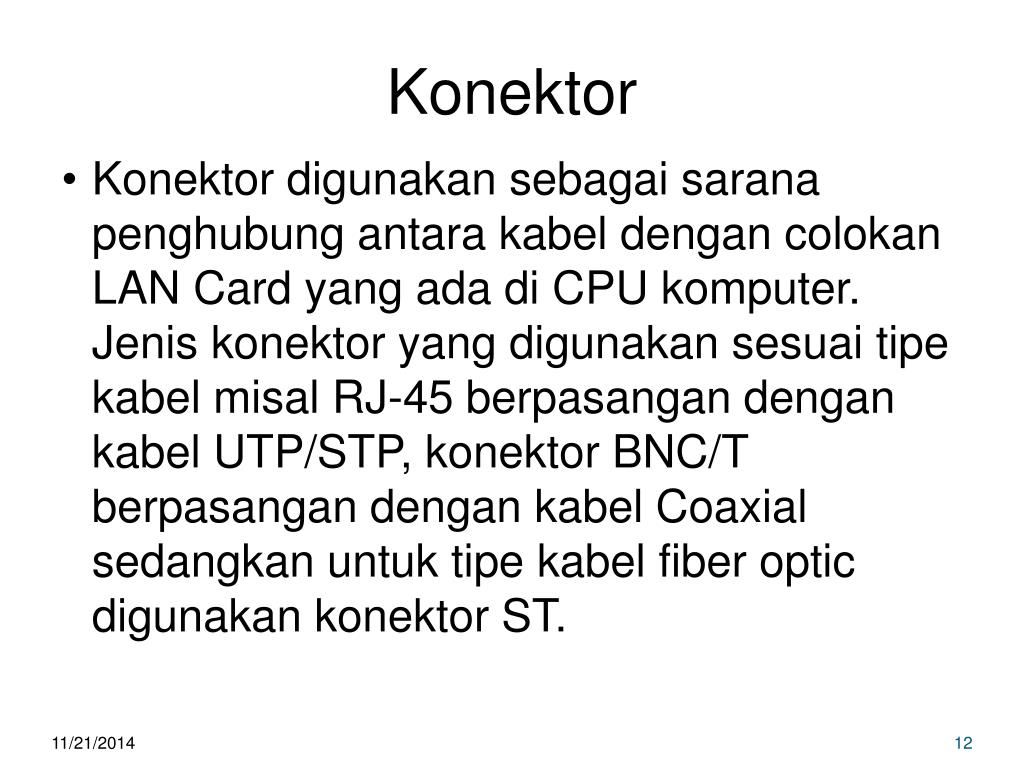

  12. Konektor Konektor digunakan sebagai sarana penghubung antara kabel dengan colokan LAN Card yang ada di CPU komputer. Jenis konektor yang digunakan sesuai tipe kabel misal RJ-45 berpasangan dengan kabel UTP/STP, konektor BNC/T berpasangan dengan kabel Coaxial sedangkan untuk tipe kabel fiber optic digunakan konektor ST. 11/21/2014 12

  13. Tang Krimping Tang krimping berfungsi untuk menjepit kabel dengan konektor yang telah terpasang sehingga mudah lepas pada saat instalasi. Penggunaan tang ini disesuaikan dengan jenis kabel dan konektor yang akan kita gunakan untuk membangun jaringan. 11/21/2014 13

  14. Hub Hub adalah komponen jaringan yang memiliki colokan (port-port). Umumnya hub memiliki jumlah port mulai dari 4, 8, 16, 24 sampai 32 plus 1 port (uplink) untuk menghubungkan ke server atau ke hub lain. Hub digunakan untuk menyatukan kabel - kabel network dari tiap – tiap workstation, server atau perangkat lain. 11/21/2014 14

  15. Bridge dan Switch Bridge digunakan untuk menghubungkan beberapa jaringan yang terpisah walaupun menggunakan media penghubung dan model atau topologi berbeda. Jadi mirip dengan jembatan pada kehidupan sehari – hari kita. Switch bentuknya mirip hub, bedanya switch lebih pintar karena mampu menganalisa paket data yang dilewatkan padanya sebelum dikirim ketujuan. Selain itu juga ia memiliki kecepatan transfer data dari server ke workstation atau sebaliknya. 11/21/2014 15

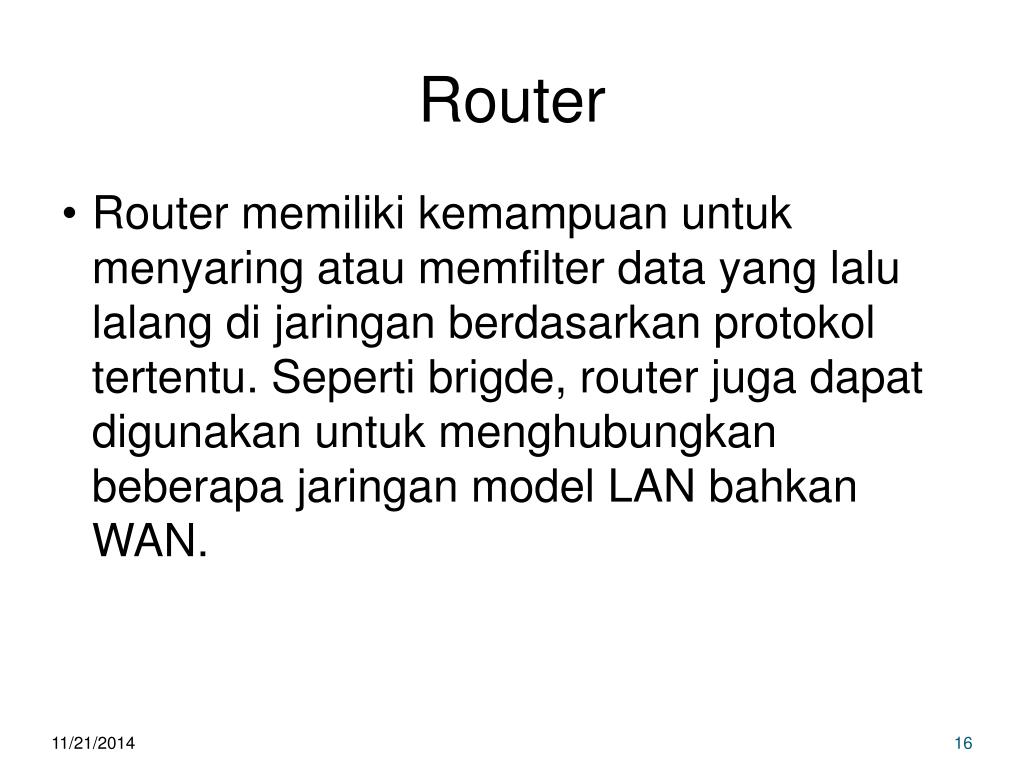

  16. Router Router memiliki kemampuan untuk menyaring atau memfilter data yang lalu lalang di jaringan berdasarkan protokol tertentu. Seperti brigde, router juga dapat digunakan untuk menghubungkan beberapa jaringan model LAN bahkan WAN. 11/21/2014 16

  17. Modem Modem digunakan sebagai penghubung jaringan LAN dengan Internet. Dalam melakukan tugasnya, modem akan mengubah data digital kedalam data analog yang bisa dipahami oleh kita manusia ataupun sebaiknya. 11/21/2014 17

  18. Komponen Non Fisik Operating System - Ada banyak OS yang dapat kita gunakan untuk membangun jaringan komputer. Untuk server biasanya digunakan microsoft NT 4 Server, microsoft 2000 Server, 2003 Server, Novel Netware serta Linux. Sedangkan untuk client/workstation dapat menggunakan Windows 98, ME, 2000 Profesional, XP dan Distro Linux. Protokol Jaringan - Protokol jaringan adalah aturan – aturan yang digunakan dalam jaringan sehingga komputer – komputer anggota jaringan dapat berkomunikasi dan komputer berbeda platform dapat saling berkomunikasi. TCP/IP (Tranmission Control Protocol/Internet Protocol) adalah protokol standar yang didisain untuk bermacam – macam teknologi jaringan. 11/21/2014 18

  19. Dasar – dasar jaringan komputer Teknik Pengkabelan Kabel UTP Terdiri dari 8 buah kabel halus yang saling melilit menjadi 4 pasang, keempat pasang kabel tersebut adalah : Pasang kabel warna hijau dengan putih lease hijau Pasang kabel warna Orange dengan putih lease Orange Pasang kabel warna Biru dengan putih lease Biru Pasang kabel warna coklat dengan putih lease coklat 11/21/2014 19

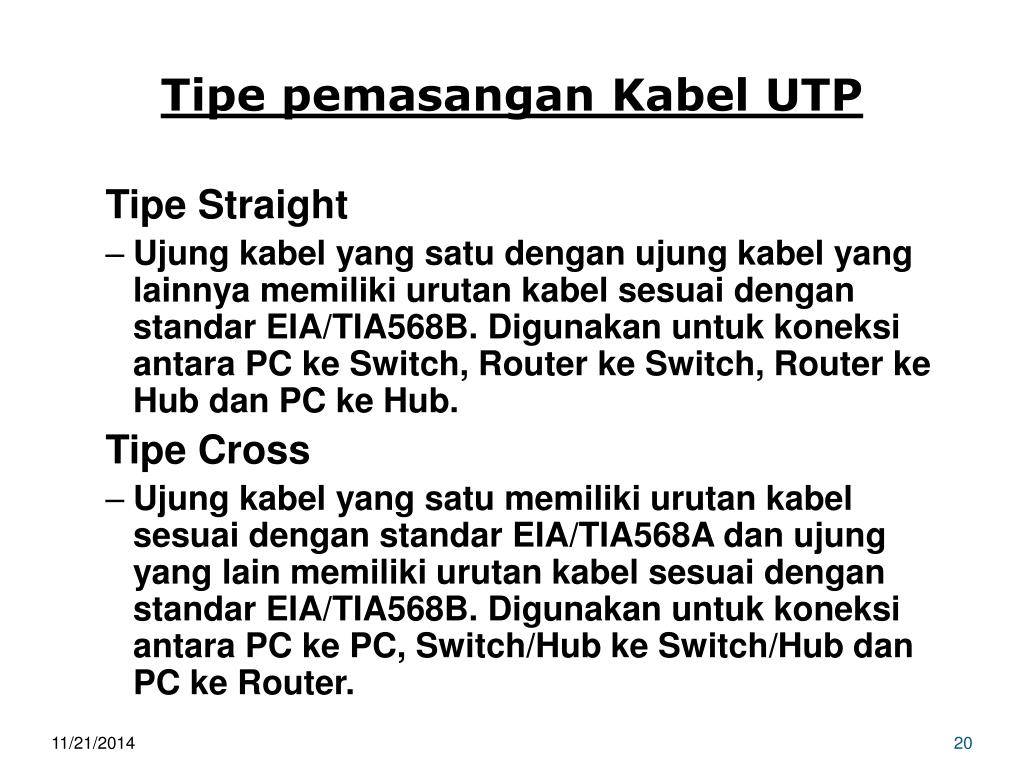

  20. Tipe pemasangan Kabel UTP Tipe Straight Ujung kabel yang satu dengan ujung kabel yang lainnya memiliki urutan kabel sesuai dengan standar EIA/TIA568B. Digunakan untuk koneksi antara PC ke Switch, Router ke Switch, Router ke Hub dan PC ke Hub. Tipe Cross Ujung kabel yang satu memiliki urutan kabel sesuai dengan standar EIA/TIA568A dan ujung yang lain memiliki urutan kabel sesuai dengan standar EIA/TIA568B. Digunakan untuk koneksi antara PC ke PC, Switch/Hub ke Switch/Hub dan PC ke Router. 11/21/2014 20

  21. Standarisasi Kabel UTP Pemasangan kabel UTP umumnya mengikuti aturan standar internasional yaitu aturan EIA/TIA 568A dan EIA/TIA 568B. Urutan EIA/TIA 568A Urutan ke1 : Putih Hijau Urutan ke2 : Hijau Urutan ke3 : Putih Orange Urutan ke4 : Biru Urutan ke5 : Putih Biru Urutan ke6 : Orange Urutan ke7 : Putih Cokelat Urutan ke8 : Cokelat 11/21/2014 21

  22. Urutan EIA/TIA 568B Urutan ke1 : Putih Orange Urutan ke2 : Orange Urutan ke3 : Putih Hijau Urutan ke4 : Biru Urutan ke5 : Putih Biru Urutan ke6 : Hijau Urutan ke7 : Putih Cokelat Urutan ke8 : Cokelat 11/21/2014 22

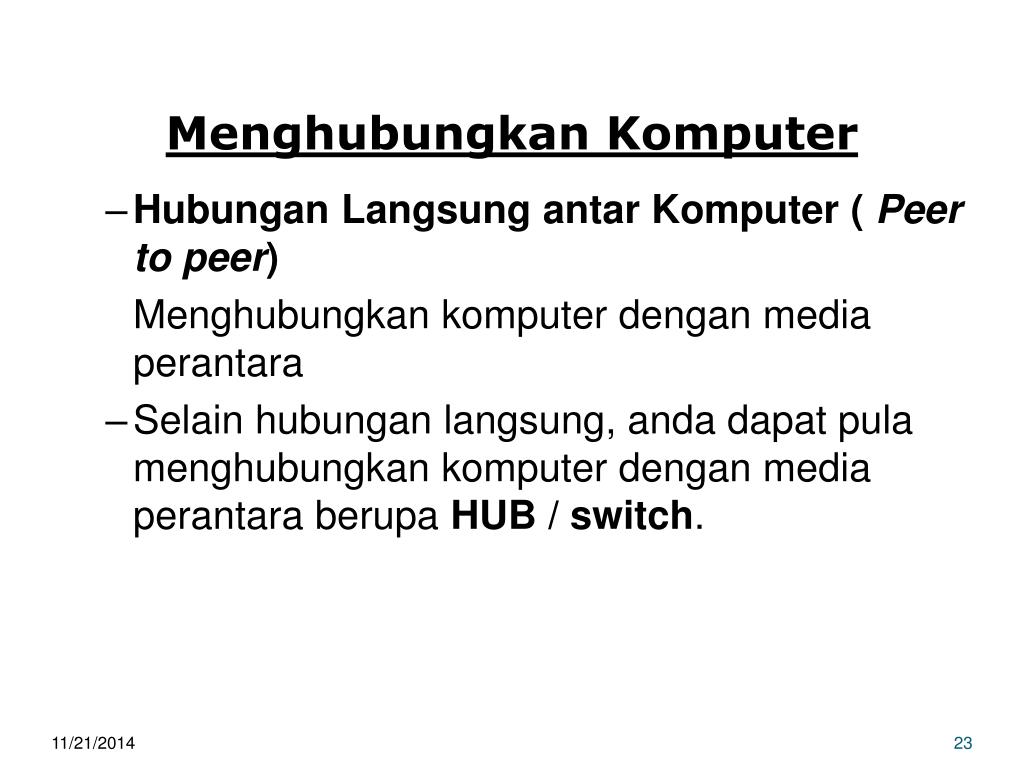

  23. Menghubungkan Komputer Hubungan Langsung antar Komputer ( Peer to peer) Menghubungkan komputer dengan media perantara Selain hubungan langsung, anda dapat pula menghubungkan komputer dengan media perantara berupa HUB / switch. 11/21/2014 23

  24. PING : Test nyambung apa tidak Ping (Paket Internet Gropher)digunakan untuk mengetahui konektivitas atau hubungan antar komputer dalam sebuah jaringan. Rumus penggunaan perintah ini adalah : PING nomor IP Address / Nama komputer tujuan 11/21/2014 24

  25. Mengelompokkan Komputer Untuk memudahkan melihat komputer – komputer mana yang menjadi anggota jaringan. Pada tahap awal ini ada baiknya komputer – komputer tersebut dikelompokkan atau dalam jaringan di kenal dengan istilah Workgroup. 11/21/2014 25

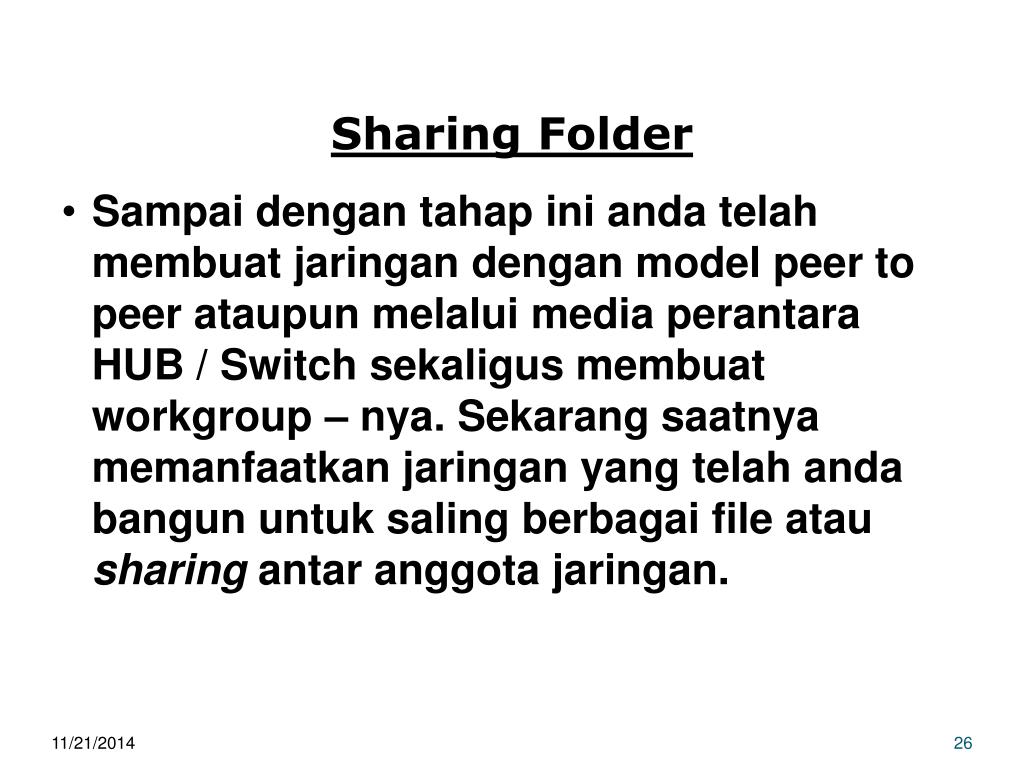

  26. Sharing Folder Sampai dengan tahap ini anda telah membuat jaringan dengan model peer to peer ataupun melalui media perantara HUB / Switch sekaligus membuat workgroup – nya. Sekarang saatnya memanfaatkan jaringan yang telah anda bangun untuk saling berbagai file atau sharing antar anggota jaringan. 11/21/2014 26
