Presentation Transcript


3178931

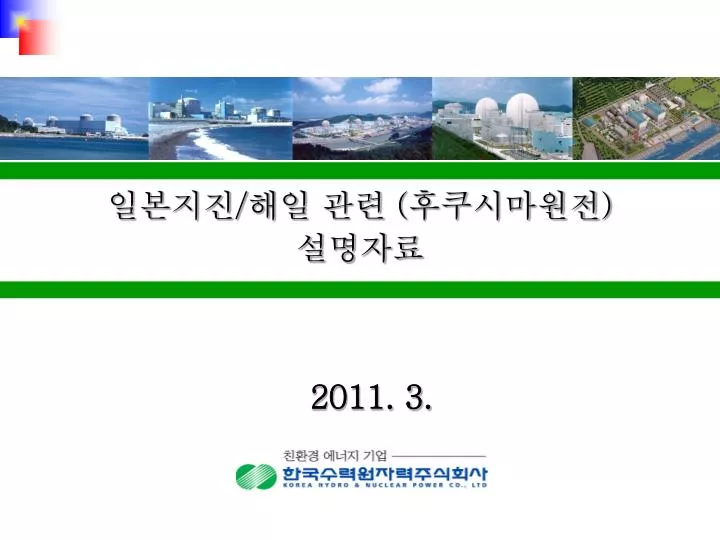

일본지진/해일 관련 (후쿠시마원전)설명자료

2011. 3.


3178931

목 차

국내 원전 가동 현황

일본 원자력발전소 사고내용 및 국내 영향 검토

한국/일본 원전 노형 특성과 안전성 비교

국내 원전 소내 완전 정전 시 대책

지진 및 지진해일 대비 자체 방재훈련 현황

일본 원전사고에 따른 월성원전 주변 환경방사선 영향

지진 발생 시 국내 원전 대응 절차

방사선 비상 발령시 인근 주민 대피 절차

붙임 : 일본원자력발선소현황


3178931

I. 국내 원전 가동 현황

  • 4개 본부/ 21기 발전소 운전 중


3178931

I. 국내 원전 가동 현황 (계속)


3178931

II. 일본 원전 사고 내용 및 국내 원전 영향 검토

  • 지진/쓰나미 발생 개요

    • 발생일시

      • 지진 : ‘11. 3. 11(금) 14:46

      • 쓰나미: 지진발생 1시간후 해안 도착

    • 지진규모 : 9.0

    • 진앙 : 일본 혼슈센다이 동쪽 179km 해역

    • 쓰나미: 최대 6m 이상 발생 (미야기현 연안)

      • 원전북쪽 20㎞지점에서 쓰나미7.3m 관측


3178931

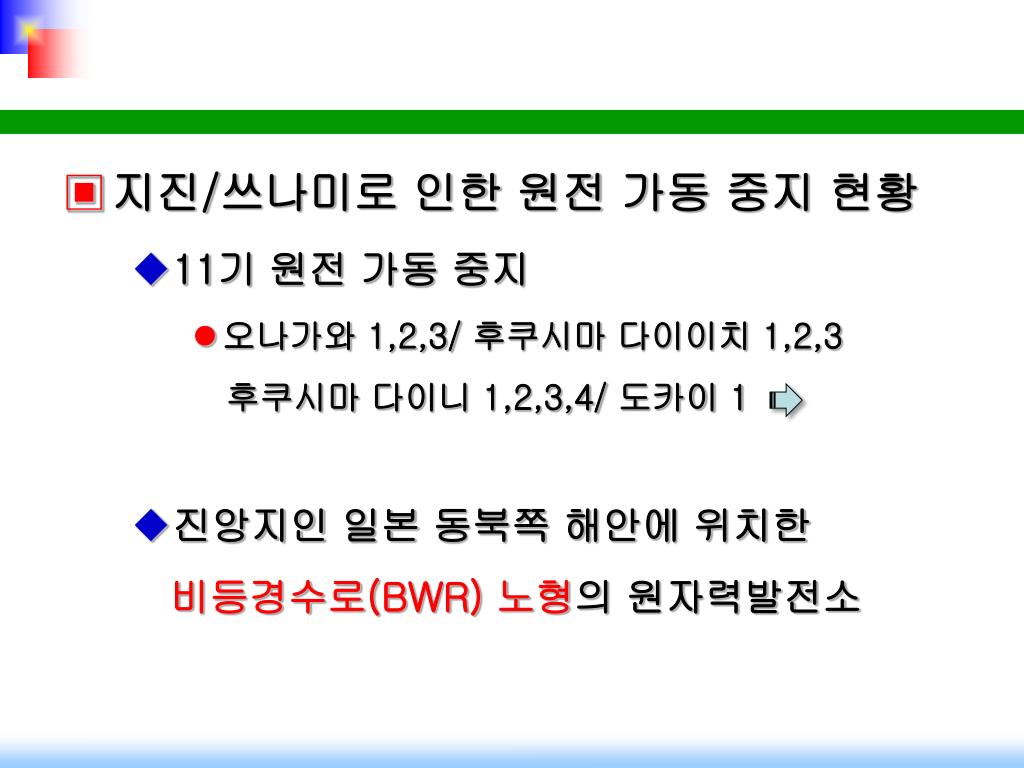

  • 지진/쓰나미로 인한 원전 가동 중지 현황

    • 11기 원전 가동 중지

      • 오나가와1,2,3/ 후쿠시마다이이치1,2,3

        후쿠시마 다이니 1,2,3,4/ 도카이1

    • 진앙지인 일본 동북쪽 해안에 위치한

      비등경수로(BWR) 노형의 원자력발전소


3178931

  • 후쿠시마 원전 현황


3178931

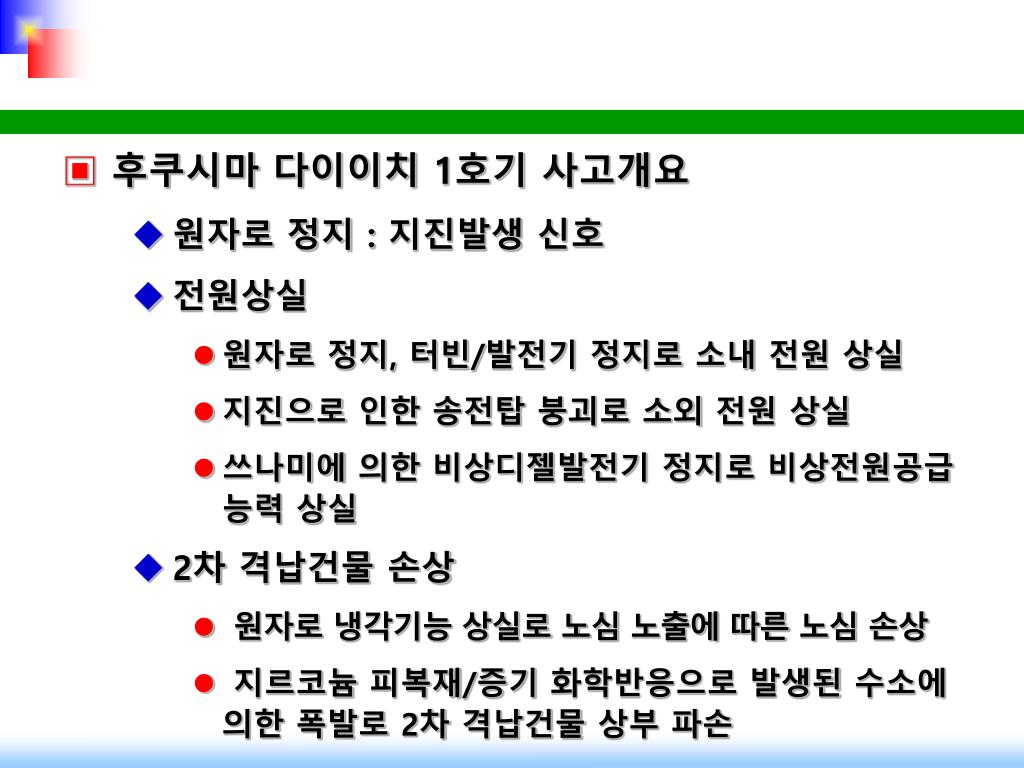

  • 후쿠시마다이이치1호기 사고개요

    • 원자로 정지 : 지진발생 신호

    • 전원상실

      • 원자로 정지, 터빈/발전기 정지로 소내 전원 상실

      • 지진으로 인한 송전탑 붕괴로 소외 전원 상실

      • 쓰나미에 의한 비상디젤발전기 정지로 비상전원공급능력 상실

    • 2차 격납건물 손상

      • 원자로 냉각기능 상실로 노심 노출에 따른 노심 손상

      • 지르코늄 피복재/증기 화학반응으로 발생된 수소에 의한 폭발로 2차 격납건물 상부 파손


3178931

  • 후쿠시마다이이치1호기 사고개요 (계속)

    • 방사능 유출 / 주민대피

      • 1차 격납용기 내 방사능 증기를 2차 격납건물 내로 방출

      • 수소폭발로 2차 격납건물 상부 파손으로 방사능 외부 유출

      • 원자로 반경 30km 이내 주민 대피

    • 후쿠시마다이이치3,2,4호기 사고 연속발생


3178931

  • 국내 원전 지진 발생 시 영향 검토

    • 국내 및 일본 원전 내진 설계값 비교

      ※ 금번 지진(규모 9.0)으로 인한 일본원전의 지진계측값은 현재까지 확인되지 않고 있음

      ※ 미국 대부분 0.2g, 유럽(EPR) 0.25g, 중국 0.15g~0.3g


3178931

국내/일본/전세계 지진 발생 현황

※ 지진가속도(g)와지진규모(M)


3178931

  • 국내 원전 내진 설계값 설정 배경

    • 국내 원전은 설치 예상지점을 중심으로 320km이내 역사지진과 계기지진, 단층 등 지질 특성을 조사하여 발생 가능한 최대지진값을 산정하고 이에 안전여유를 반영, 내진 설계값을 설정

  • 국내 원전 내진 여유도

    • 내진 모델링 시험 결과 월성 격납건물은0.97g까지 건전성을 유지하는 것으로 평가됨

    • 후쿠시마 원전에서도 내진설계값 대비 900배 이상의 에너지를 가진 지진[규모 9.0]이 발생하였음에도 지진 후 건물 건전성이 유지

    • 2004년 카시와자키-카리와 원전에서 설계기준지진의 약 3배 크기의 지진이 발생하였음에도 주요기기 손상이 발생하지 않음

      ☞ 월성원전 주변에서 내진 설계값을 상회하는 규모의 지진이 발생하여도 주요건물 및 기기의 건전성은 유지됨


3178931

지진/쓰나미 직후 후쿠시마 원전


3178931

  • 월성 원전 해일 발생 시 영향 검토

    • 월성원전 1~4호기 쓰나미 대비 설계 마진

      • 부지정지표고 :12m

      • 예상 최대 해수면수위 : 7.067m

    • 신월성1,2호기 쓰나미 대비 설계 마진

      • 부지정지표고는 :10m

      • 예상 최대해수면수위 7.067m

4.933m 마진

2.933m 마진


3178931

  • 일본 서쪽 해상 지진 발생 시 쓰나미 영향 검토

    • 과거사례

      • 1983년 혼슈아키다현 서쪽 근해 규모 7.7지진 : 묵호 2.0m

      • 1993년 훗카이도 해역 규모 7.8 지진 : 동해 2.76m

        ☞ 월성원전 영향 미미(거리 및 지형적인 요인)

    • 거리에 따른 쓰나미 효과 감소

      • 이번 일본 지진에서도 상대적으로 거리가 먼 도쿄 등에서의 쓰나미 높이는 진앙지 인근 해안에 비해 월등히 낮아짐

        ☞ 월성원전에서 금번 일본과 같은 6m 정도의 쓰나미가 발생해도

        부지정지표고가 12m(신월성의 경우 10m)로 쓰나미에 의한

        발전소 영향이 없으며, 일본 서쪽 해상에서 금번과 같은 지진이

        발생하여도 발전소 안전 운전에 영향이 없을 것으로 판단됨


3178931

III.한국/일본 원전 노형 특성과 안전성 비교

◆ 원자로에서 발생한 증기

직접 터빈/발전기 구동

- 터빈계통 사고 시 방사선

환경 유출

◆ 단일계통

◆ 증기발생기가 없음

◆ 원자로 내에서 증기발생

◆ 격납용기: 소형/육면체 구조

- 사고시 내부압력 급격히 상승

- 사고발생 시 대처시간 부족

- 사고시 수소 농도 급격히 증가

- 구석진 부분에서 수소 축적

◆ 노심내 비등(끓음) 허용

◆ 압력 증가 시 안전밸브를

통하여 압력을 외부로 방출

◆ 원자로내부 : 물+증기

- 사고 시 연료 온도 급격한

상승

◆ 터빈구동 고압노심 살수

펌프를 이용하여 노심 내

냉각수를 주입하여 냉각

◆ 제어봉 : 원자로 하부위치

- 사고시/연료 용융시

동작 불능


3178931

◆ 노심내 잔열 제거

- 증기발생기

- 비상노심냉각계통

◆ 2중(냉각재/주증기)계통

◆ 증기발생기 : 증기 생산

◆ 증기발생기에서 발생한

증기가 터빈/발전기 구동

- 터빈계통 사고시 방사성

환경 누출 없음

◆ 노심용융을 방지하기 위한

물리적인 냉각 설비

- 중력에 의한 주입

수소점화기

수소재결합기

◆ 노심 내 비등 발생 없음

◆ 연료관 외부에 저온의

감속재가 있어 사고시

노심 냉각 기능 수행

◆ 수소 폭발을 방지하기

위한 수소 제어 설비

◆ 제어봉 : 원자로 상부

- 전력 상실 시 중력에

의해 동작

◆ 격납용기: 대형 돔구조(5배 체적)

- 사고시 내부 압력 서서히 증가

- 사고시 대처 시간이 충분

- 수소 농도 서서히 증가

- 둥근 구조로 수소발생 시 희석 효과

◆ 원자로내부 : 물(액체)

- 사고시연료봉 온도가

서서히 상승


3178931

◆ 2중(냉각재/주증기)계통

◆ 증기발생기 : 증기 생산

◆ 제어봉 : 원자로 상부

- 전력 상실 시 중력에

의해 동작

◆ 원자로내부 : 물(액체)

- 사고시연료봉 온도가

서서히 상승

◆ 격납용기: 대형 돔구조(5배 체적)

- 사고시 내부 압력 서서히 증가

- 사고시 대처 시간이 충분

- 수소 농도 서서히 증가

- 둥근 구조로 수소발생 시 희석 효과

◆ 증기발생기에서 발생한

증기가 터빈/발전기 구동

- 터빈계통 사고시 방사성

환경 누출 없음

◆ 노심내 비등 없음

◆ 잔열제거

- 증기발생기

- 비상노심냉각계통


3178931

IV. 국내원전 소내완전 정전 시 대책

  • 가압중수로(PHWR)

    • 살수탱크에서 중력으로 증기발생기 급수

      (자연대류로 노심 잔열 제거)

      • 증기발생기에서 발생되는 증기는 비방사성 증기로 외부 방출로 인한 환경 오염 없음

    • 탈기기/정수장 용수 중력으로 증기발생기 급수

      (자연대류로 노심 잔열 제거)

    • 비상디젤발전기 조기 복구

      • 설계특성 상 복구가 간단하여 조기 복구 가능

    • 노심 손상(연료봉Melting) 대비 설계 반영

      • 수소제어 설비/ 대형 돔구조격납건물


3178931

  • 가압경수로(PWR)

    • 터빈구동 보조펌프로 증기발생기 급수

      (자연대류로 노심 열제거)

      • 외부 전원없이 증기발생기에서 발생되는 증기를 이용하여 펌프 구동

      • 증기발생기에서 발생되는 증기는 비방사성 증기이므로 대기방출 시 환경 오염 없음

    • 필요시소내용수, 소방용수 등을 증기발생기에 직접 주입


3178931

V. 지진및 지진해일 대비 자체 방재훈련 현황

  • 훈련 목적

    • 발전소 인근 지진 및 쓰나미 발생시 발전소 피해 예방 및 최소화

  • 훈련 내용

    • 훈련 주기 : 매년 1회, 발전소별 시행

    • 참여 인원 : 발전소 운전 및 정비인력 합동참여(약 100명)

  • 훈련 중점목표

    • 비상 발생시 사고고장 보고능력 제고

    • 비상발생시 비상조직의 비상활동 수행능력

    • 운전원의 비상대응 조치능력 제고


3178931

  • 훈련 주요 내용

    • 지진 및 지진해일 정보확인

    • 비상발령 및 경고방송

    • 발전소 피해 설비점검 및 조치

    • 발전소 복구 방안 수립 등

  • 훈련 실적 (2010, 2011년)

    • 2010년 훈련일/참여인원 : 6.9(1발), 6.15(2발) / 216명 참여

    • 2011년 훈련일/참여인원 : 3.15(본부) / 1,300명 참여

2011.3.15(14:03) 제 383차 민방위훈련시 동해안지역의 지진해일 대피훈련을 실시하는 과정에서 대통령님께서 “원전사고와 관련하여 직원이나 주민들이 불안감을 갖지 않도록 평소 교육과 훈련을 해야하고, 우리 원전이 안전하다는 것을 이해시키는 게 중요“하다고 지시하심


3178931

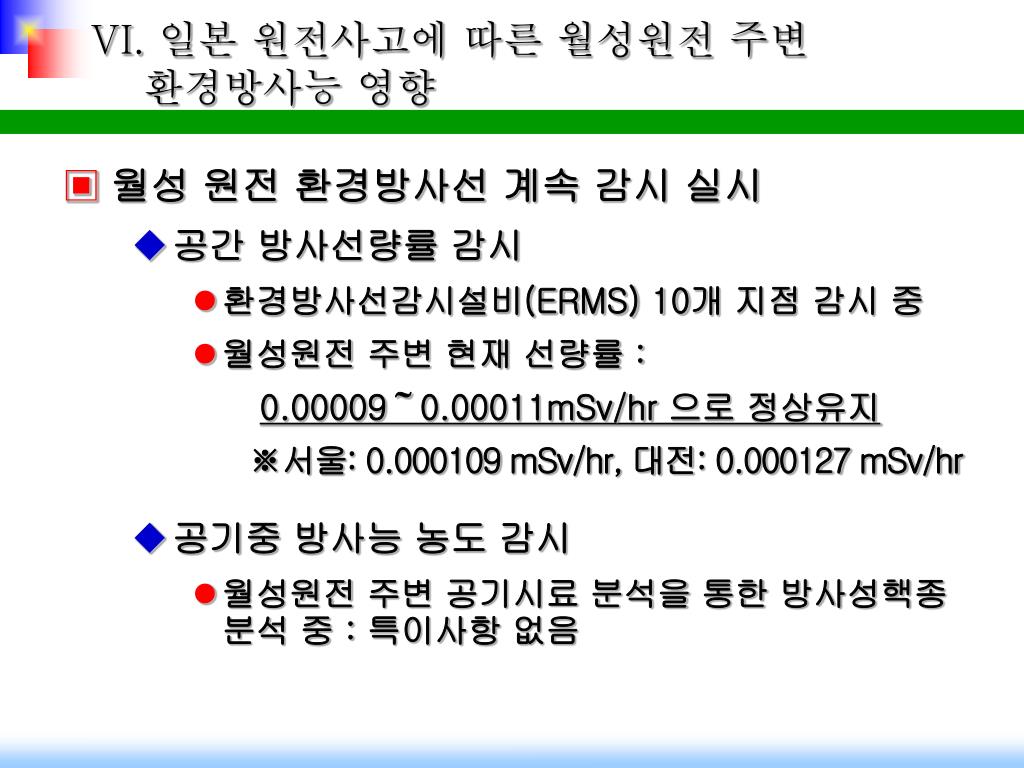

VI. 일본 원전사고에 따른 월성원전 주변 환경방사능 영향

  • 월성 원전 환경방사선 계속 감시 실시

    • 공간 방사선량률 감시

      • 환경방사선감시설비(ERMS) 10개 지점 감시 중

      • 월성원전 주변 현재 선량률:

        0.00009~0.00011mSv/hr 으로 정상유지

        ※서울: 0.000109 mSv/hr, 대전: 0.000127 mSv/hr

    • 공기중 방사능 농도 감시

      • 월성원전 주변 공기시료 분석을 통한 방사성핵종 분석 중 : 특이사항 없음


3178931

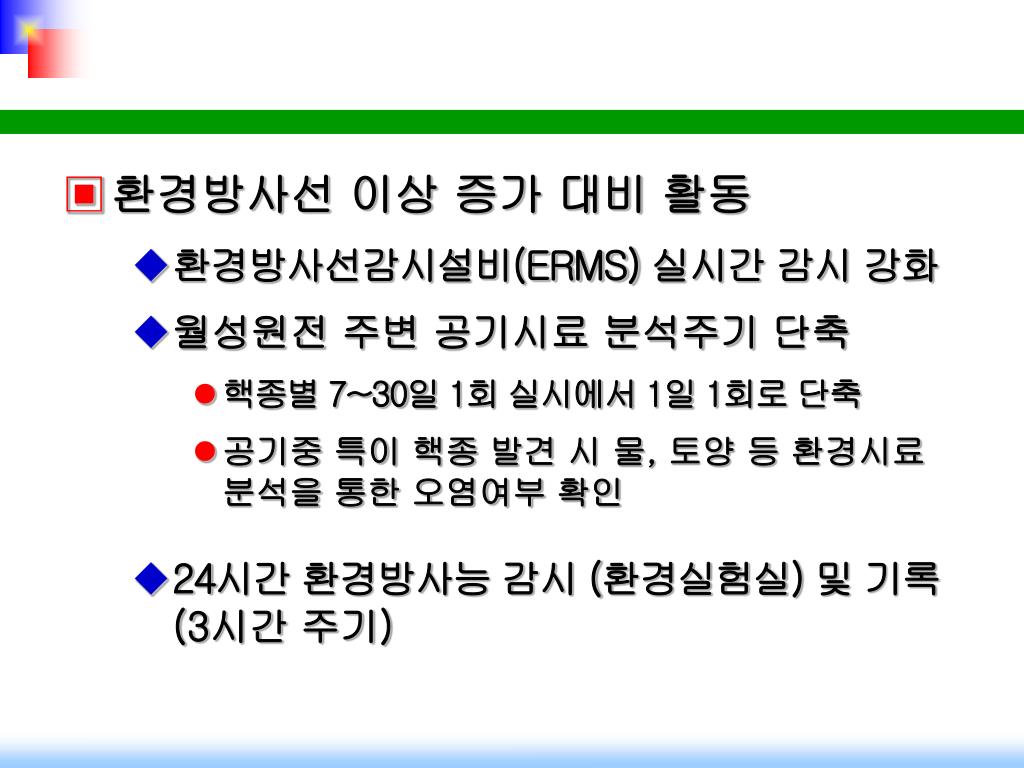

  • 환경방사선 이상 증가 대비 활동

    • 환경방사선감시설비(ERMS) 실시간 감시 강화

    • 월성원전 주변 공기시료 분석주기 단축

      • 핵종별7~30일 1회 실시에서 1일 1회로 단축

      • 공기중 특이 핵종 발견 시 물, 토양 등 환경시료 분석을 통한 오염여부 확인

    • 24시간 환경방사능 감시 (환경실험실) 및 기록(3시간 주기)


3178931

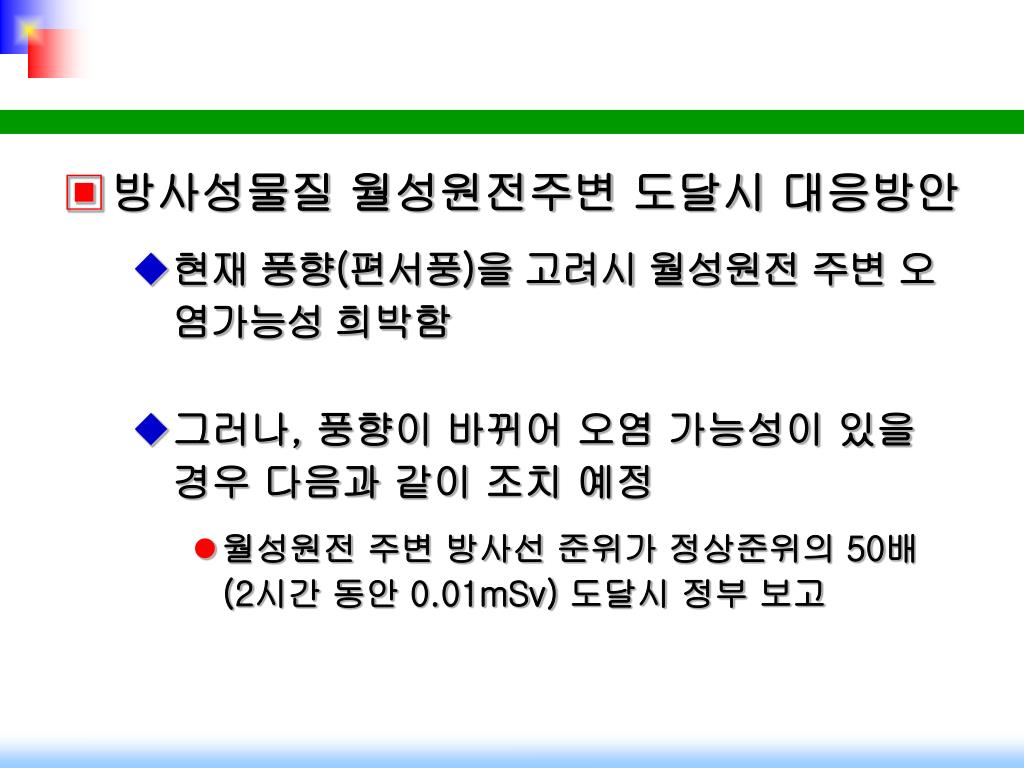

  • 방사성물질 월성원전주변 도달시 대응방안

    • 현재 풍향(편서풍)을 고려시 월성원전 주변 오염가능성 희박함

    • 그러나, 풍향이 바뀌어 오염 가능성이 있을 경우 다음과 같이 조치 예정

      • 월성원전 주변 방사선 준위가 정상준위의 50배 (2시간 동안 0.01mSv) 도달시 정부 보고


3178931

VII. 지진 발생 시 국내 원전 대응 절차

  • 지진감시체계

    • 발전소별 지진감시 설비 운영 : 상시계측 수행

      (약 13개의 지진가속도계 설치)

    • 4개원전 본부 인근지역 지진관측망 운영

      • 월성 5개소, 고리 4개소, 영광 4개소, 울진 2개소

        ※ 월성5개소 : 경주시 양남면나아리(월성원전구내)/

        경주시 양남면 상계리/ 경주시 동천동,

        포항시 오천읍진전리/ 삼랑진양수발전소 구내


3178931

  • 지진발생시 발전소 대응절차


3178931

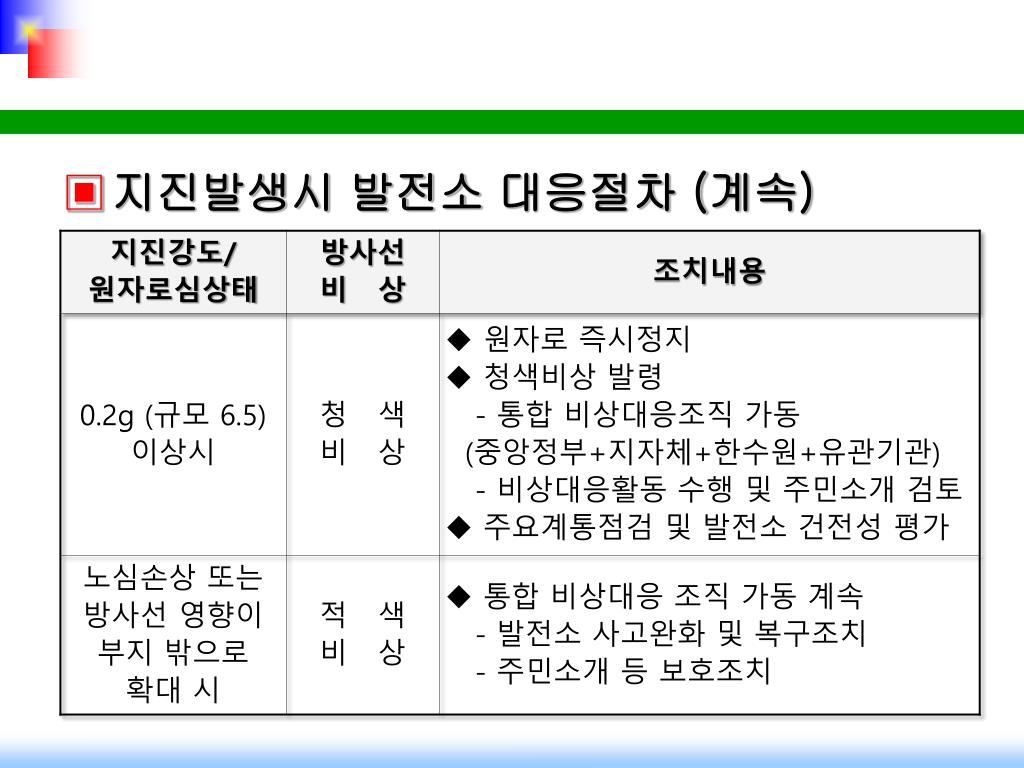

  • 지진발생시 발전소 대응절차 (계속)


3178931

VIII. 방사선 비상 발령시 인근주민 대피계획

  • 주민 대피, 소개 절차

월성원자력본부 : 주민보호조치 권고

- 환경방사선 탐사 및 주민예상피폭선량 평가 결과 활용 등

교과부 월성 방재센터 : 주민소개, 대피 결정

- 근거 : 원자력시설 등의 방호 및 방사능방재대책법 제29조

경주시 : 주민보호조치 이행

- 월성 방재센터 결정에 따라 대민방송, 주민소개 및 대피

수행

- 원전주변 주민 집결지 운영 : 26개소

- 경주시 주민 구호소운영 : 10개소


3178931

  • 주민보호조치 권고 절차


3178931

붙임1. 일본 원자력발전소 현황


3178931

감사합니다.
