Presentation Transcript


3736641

25年度環境応答生理学第2回 (4/24)

  • 水ストレス環境と水輸送系その2(アクアポリンの多様な機能、最新研究成果の紹介)

  • 塩ストレス環境とイオン輸送系その1(理論的側面と分子機構)

  • <GMOについて>


3736641

腎臓(集合管)における水再吸収を担うアクアポリン(AQP2)

ヒトにおけるアクアポリン(AQP)分子種の分布とAQP2の働き

「みずみずしい体のしくみ」(クバプロ)

2005年 第19回「大学と科学」公開シンポジウム講演収録集


3736641

植物のアクアポリン その機能と調節

表皮

皮層

内皮

H2O

アフリカツメガエル卵母細胞機能発現系

共発現(相互作用)

道管

<Apoplastic or Symplastic >

2型ホモテトラマー

Root hair

1型と2型のヘテロテトラマー

(InjectionしたRNA量)

植物組織(オオムギ根)

主にPIP2s

(HvPIP2;2)

主にPIP1s

PIP1とPIP2が共発現

分子間相互作用による活性制御を組織ごとに使い分けている可能性


3736641

浸透圧ストレス(乾燥および塩ストレス)への対応


3736641

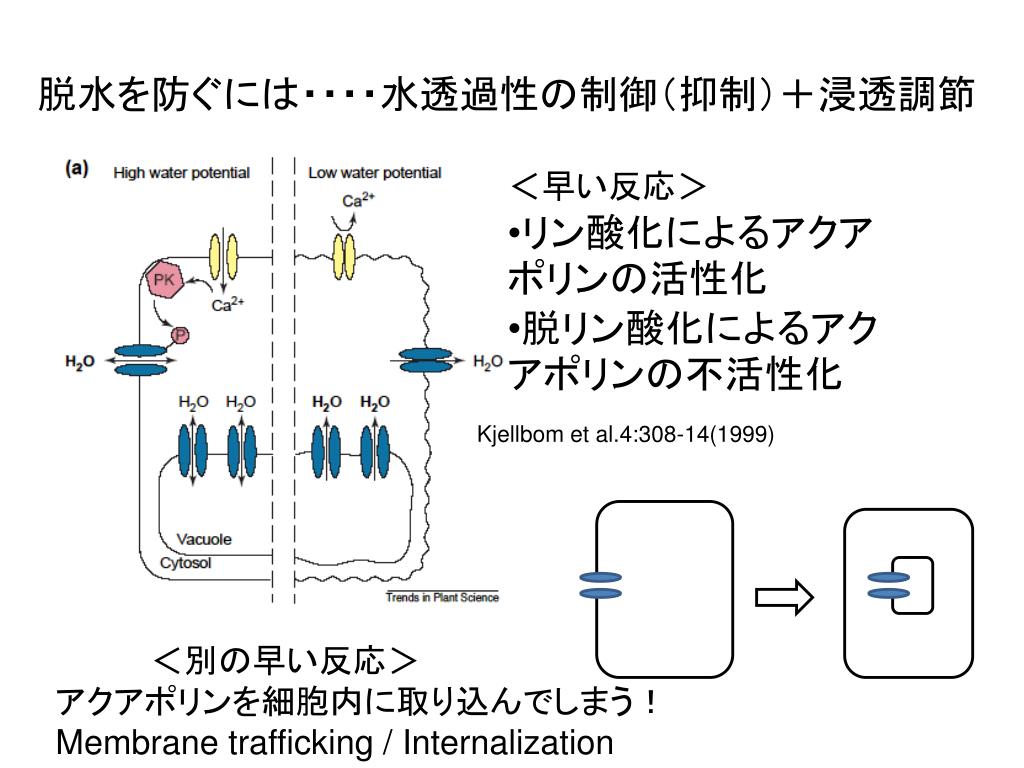

脱水を防ぐには・・・・水透過性の制御(抑制)+浸透調節

<早い反応>

  • リン酸化によるアクアポリンの活性化

  • 脱リン酸化によるアクアポリンの不活性化

Kjellbom et al.4:308-14(1999)

<別の早い反応>

アクアポリンを細胞内に取り込んでしまう!

Membrane trafficking / Internalization


3736641

Salt stress(塩ストレス)

H2O

PM(原形質膜)

aquaporin

Osmotic

adjustment(浸透調節)

Transientadaptation(一過的適応)

オオムギPIP10遺伝子の発現

 (360 mM mannitol)

脱水抑制=水透過性抑制

まず 活性抑制

 次に 発現抑制

相対mRNA量


3736641

Salt stress

Over-

expression

H2O

PM

aquaporin

Osmotic

adjustment

Transient

adaptation


3736641

アクアポリン過剰発現体

(over-expression)

Katsuhara et al.

Plant Cell Physiol.

(2003)44:1378-1383


3736641

WT6322

FW(g) RGR(%) shoot/root

wt 26±7 148 2.4 (100%)

6322 30±14 137 3.5 (146%)

Transgenic rice withHvPIP2;1

通常の生育条件では・・・

  • 地上部の見た目は大きく違わない。

  • 根が小さい

┌ T2 rice root ┐

wt barley 6322 6360

HvPIP2;1の

タンパク量

(Westernblot)

Lpr2.0±0.2 (2.1±0.2) 2.8±0.1 ND (10-13 m s-1 Pa-1)


3736641

根から地上部へ供給される水の量Jv

根の水透過性

(単位面積あたり)

×

根の総面積

(単位時間あたり、単位圧力あたり)

タバコの場合

(一定)

Jv   (一定)

(地上部の生長量)

shoot/root

イネの実験

Aharon ら、Plant cell15:439, 2003


3736641

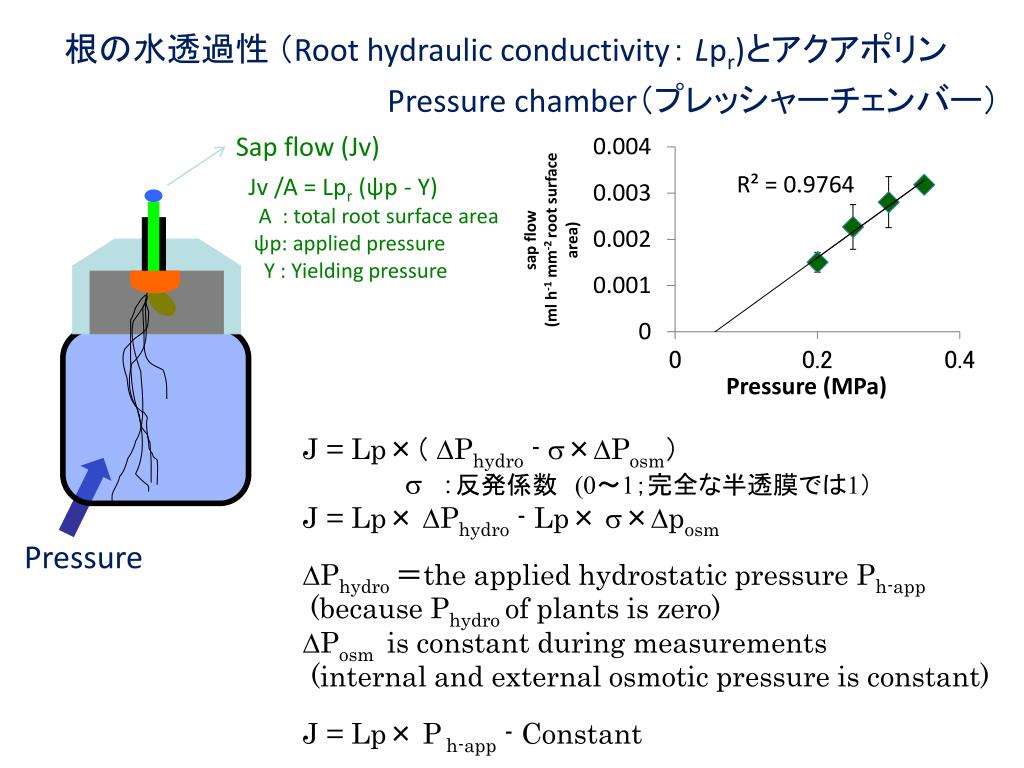

 根の水透過性(Root hydraulic conductivity:Lpr)とアクアポリン

Pressure chamber(プレッシャーチェンバー)

Sap flow (Jv)

Jv /A = Lpr (ψp - Y)

A : total root surface area

ψp: applied pressure

Y : Yielding pressure

J = Lp×( DPhydro - s×DPosm)

s :反発係数 (0~1;完全な半透膜では1)

J = Lp× DPhydro - Lp× s×Dposm

DPhydro =the applied hydrostatic pressure Ph-app

  • (because Phydro of plants is zero)

    DPosmis constant during measurements

    (internal and external osmotic pressure is constant)

    J = Lp× P h-app - Constant

Pressure


3736641

 根の水透過性(Root hydraulic conductivity:Lpr)とアクアポリン

Pressure chamber(プレッシャーチェンバー)

Sap flow (Jv)

Jv /A = Lpr (ψp - Y)

A : total root surface area

ψp: applied pressure

Y : Yielding pressure

Control

(No stress)

(Barley (Haruna-nijo))

Pressure

0.8

リン酸化阻害剤(Staurosporin:St)の影響

(PCP 52:663, 2011)

0.6

LPr [10-6 ms-1 MPa-1]

0.4

0.2

0


3736641

耐塩性の異なるオオムギ2品種におけるLprの塩ストレス応答

(100 mM or 200 mM NaCl for 1h )

根の水透過性

耐塩性強

(salt tolerance)

ストレス

 速やかなLprの低下

 脱水を防ぐ!

 ストレス耐性

耐塩性弱

(salt sensitive)


3736641

オオムギBarley Lpr after 100 mM NaCl (Time course)

Salt tolerance: low

Salt tolerance: middle

Salt tolerance: high

イネRice (Nipponbare) Lpr after 100 mM NaCl

Less reduction of Lpr


3736641

塩ストレス/浸透圧ストレス1時間 脱リン酸化とエンドサイトーシス

Lpr of Haruna-nijo after salt

(100 mM NaCl) or osmotic

(177 mM sorbitol) stress

P

アクアポリン

P

アクアポリン

P

アクアポリン

(mM)

(mM)

(μM)

(μM)

(mM)

(mM)

(μM)

Protein-phosphatase inhibitor (Okadaic acid; OA) and enodcytosis inhibitor (wortmannin: wm) inhibit salt-induce Lpr reduction at 1 h after stress


3736641

塩ストレス/浸透圧ストレス4時間 エキソサイトーシス

Lpr of Haruna-nijo after salt

(100 mM NaCl) or osmotic

(177 mM sorbitol) stress

P

アクアポリン

P

アクアポリン

Exodcytosis inhibitor (brefeldin A : BFA ) inhibits temporal recovery of Lpr at 4 h after stresds


3736641

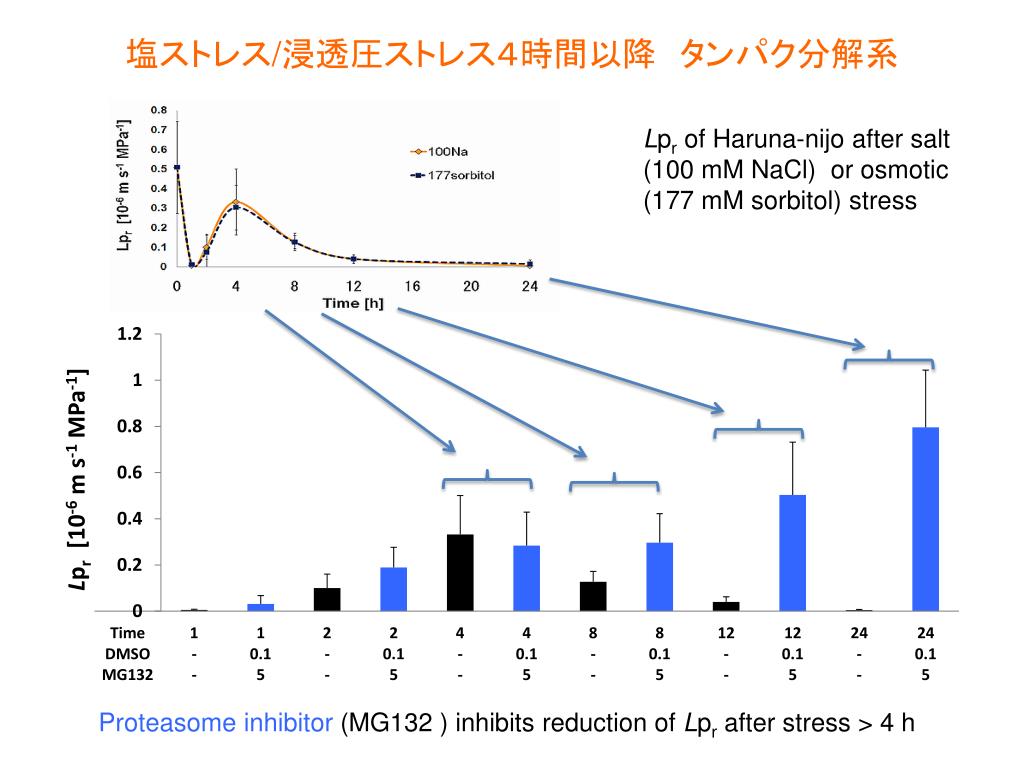

塩ストレス/浸透圧ストレス4時間以降 タンパク分解系

Lpr of Haruna-nijo after salt

(100 mM NaCl) or osmotic

(177 mM sorbitol) stress

Proteasome inhibitor (MG132 ) inhibits reduction of Lpr after stress > 4 h


3736641

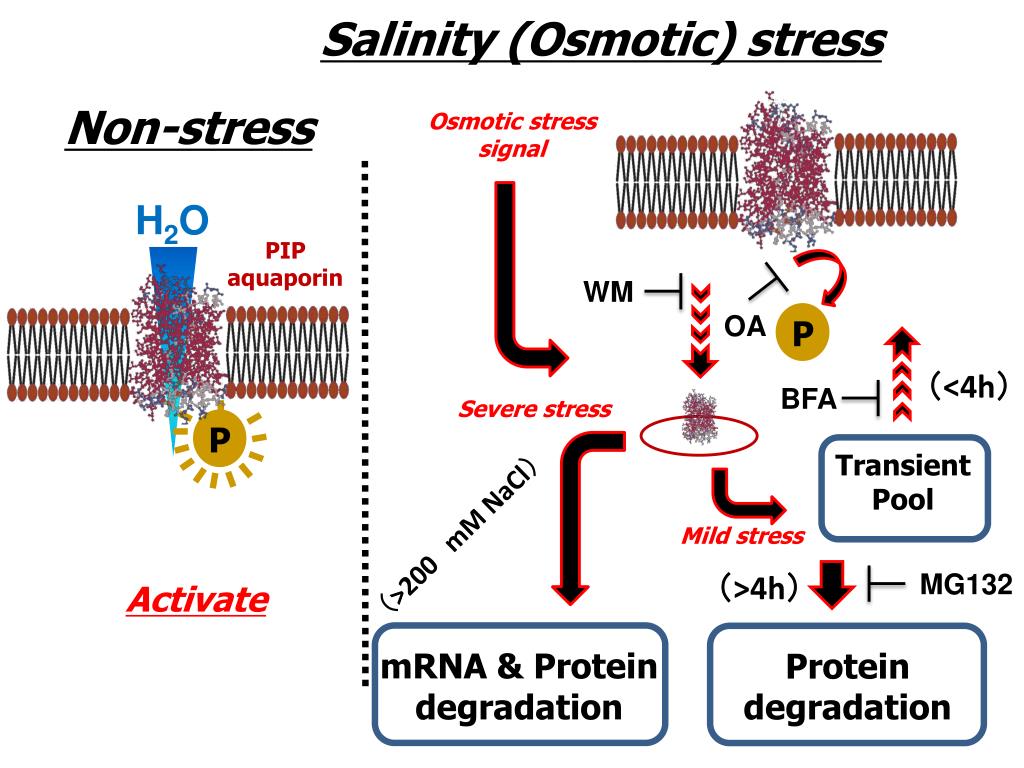

Salinity (Osmotic) stress

Non-stress

Osmotic stress

signal

H2O

PIP aquaporin

MG132

P

P

BFA

WM

OA

(<4h)

Severe stress

Transient

Pool

(>200mM NaCl)

Mild stress

(>4h)

Activate

Protein degradation

mRNA & Protein degradation


3736641

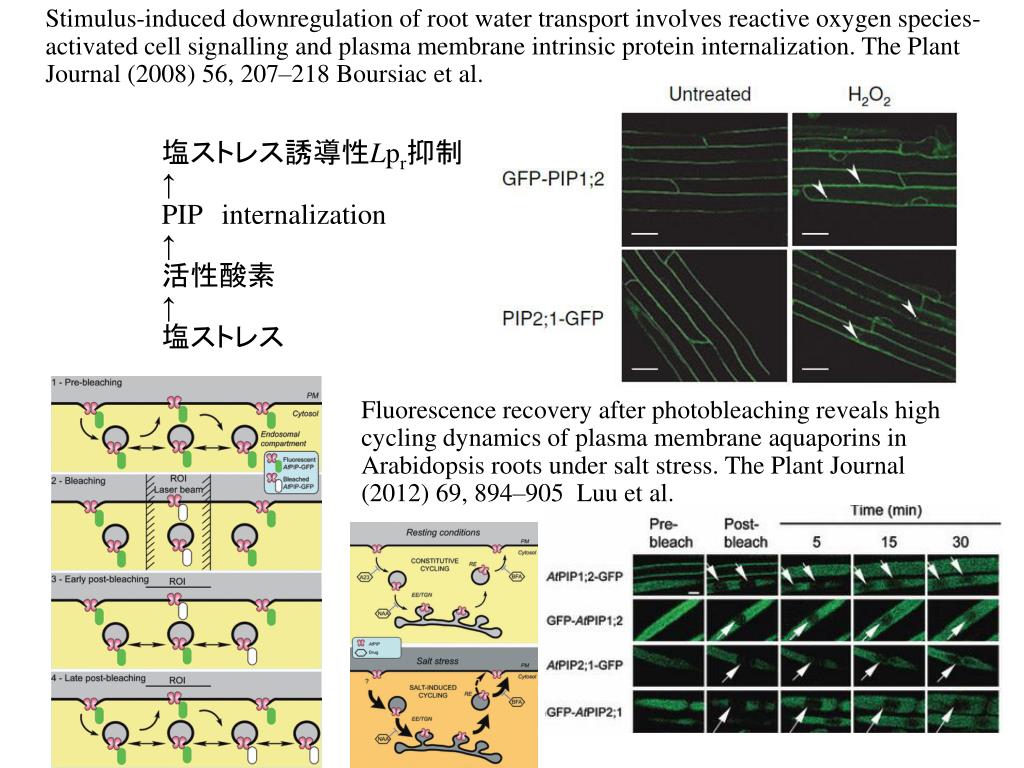

Stimulus-induced downregulation of root water transport involves reactive oxygen species-activated cell signalling and plasma membrane intrinsic protein internalization. The Plant Journal (2008) 56, 207–218 Boursiacet al.

塩ストレス誘導性Lpr抑制

PIPinternalization

活性酸素

塩ストレス

Fluorescence recovery after photobleaching reveals high cycling dynamics of plasma membrane aquaporins in Arabidopsis roots under salt stress. The Plant Journal (2012) 69, 894–905 Luu et al.


3736641

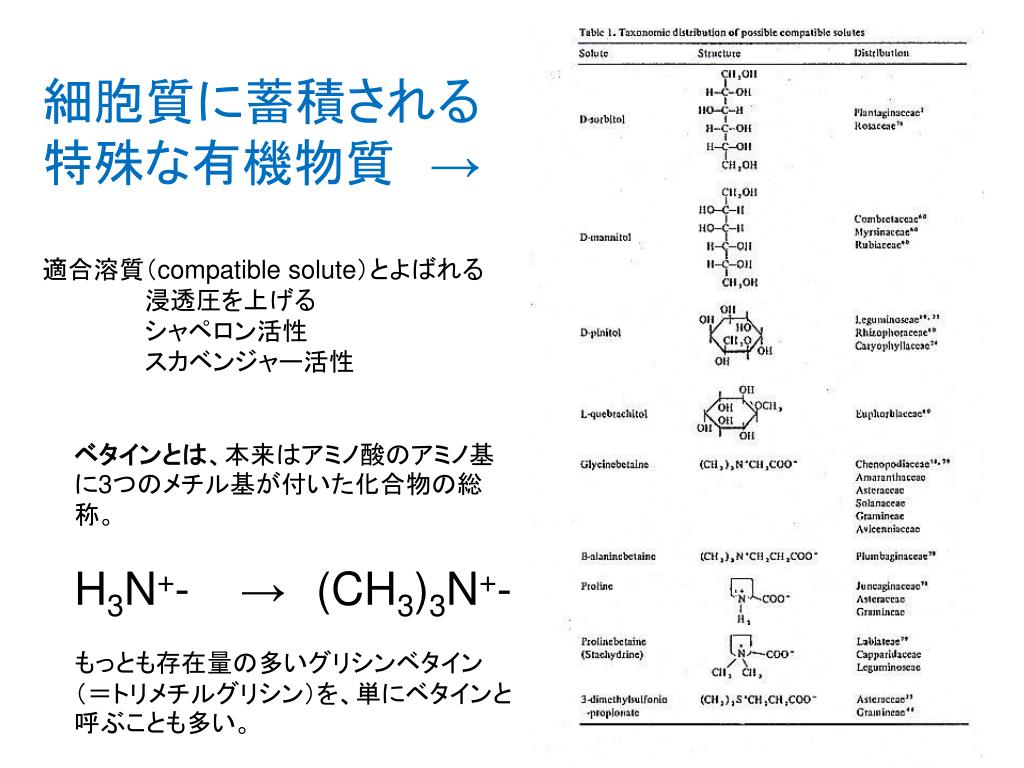

細胞質に蓄積される

特殊な有機物質 →

適合溶質(compatible solute)とよばれる浸透圧を上げる

シャペロン活性

スカベンジャー活性

ベタインとは、本来はアミノ酸のアミノ基に3つのメチル基が付いた化合物の総称。

H3N+- → (CH3)3N+-

もっとも存在量の多いグリシンベタイン(=トリメチルグリシン)を、単にベタインと呼ぶことも多い。


3736641

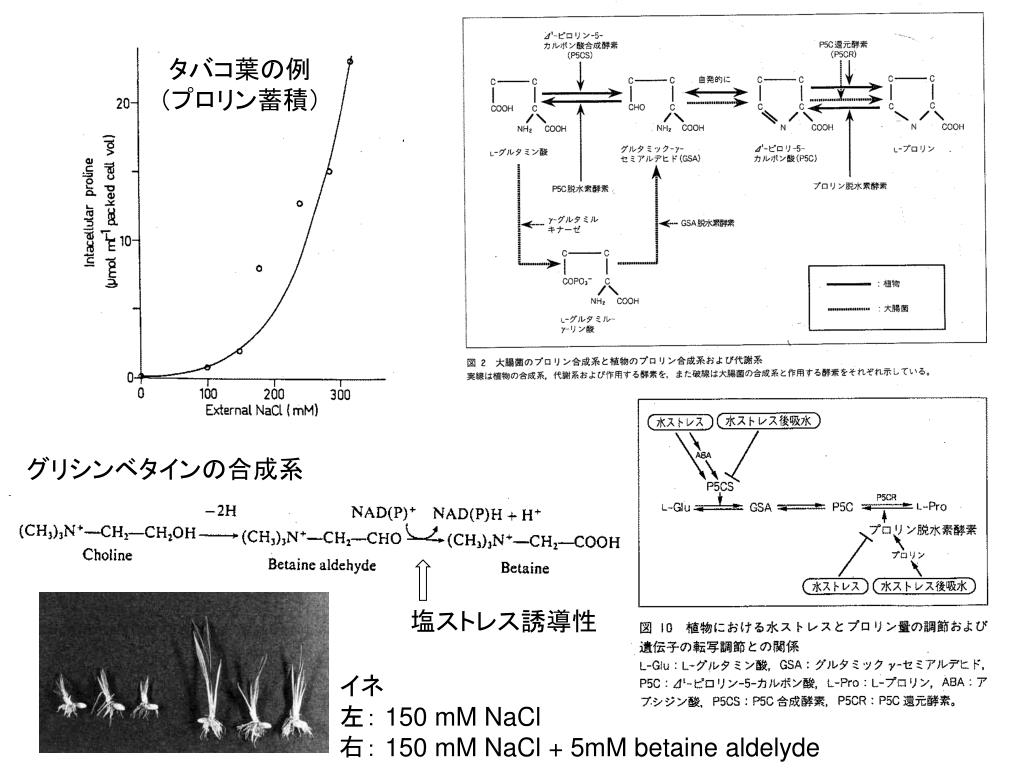

タバコ葉の例

(プロリン蓄積)

グリシンベタインの合成系

塩ストレス誘導性

イネ

左: 150 mM NaCl

右: 150 mM NaCl + 5mM betaine aldelyde


3736641

アクアポリンが関係するさまざまな現象

Nature Cell Biology 14(10), 991-998 (2012)

背景

  • アクアポリンは根の水透過性を決める

  • 根の水吸収は根形・根量(今回は側根に注目)に依存する

  • 側根形成にオーキシンが関与する

    では、アクアポリン、オーキシン、側根の関係は?

Nature 446, 621-622(2007)

Auxin response factor (ARF) proteins function as transcription factors controlling auxin-responsive genes. ARF7 plays a key role during lateral root formation and emergence.

arf7: loss-of-functionmutant ARF7


3736641

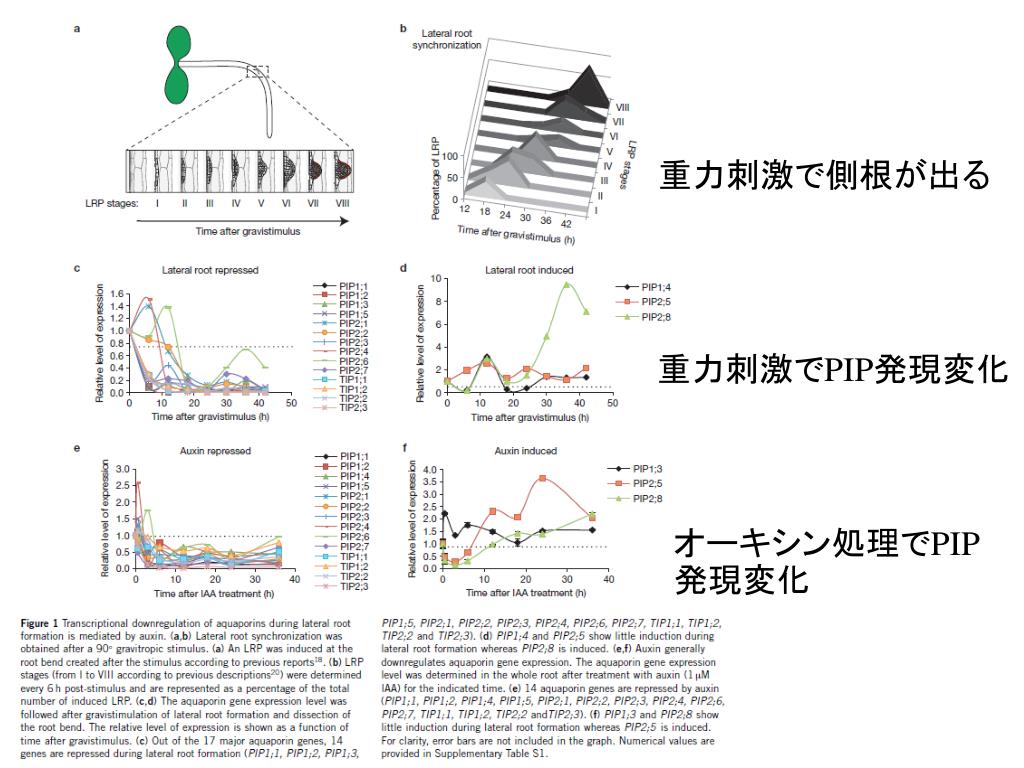

重力刺激で側根が出る

重力刺激でPIP発現変化

オーキシン処理でPIP発現変化

AtPIPsの発現量


3736641

Lpr-h: Root hydraulic conductivity

(root pressure chamber)

オーキシン処理後のPIP2;1の遺伝子発現とタンパク量、水透過性

Lpr-o: Root osmotic conductivity (natural sap exudation)

Lpcell: Cell hydraulic conductivity

(cell pressure probe)

膨圧


3736641

Lpr-h: Root hydraulic conductivity

(root pressure chamber)

Lpr-o: Root osmotic conductivity (natural sap exudation)

Lpcell: Cell hydraulic conductivity

(cell pressure probe)

T1/2,Turgor, Ep

(1 mM IAA, 18h)


3736641

オーキシン蓄積部位

模式図

proPIP2;1:GUS

(青色GUS染色で発現部位特定)

融合蛍光タンパク(ピンク)

でタンパク発現部位特定

proPIP2;1:PIP2;1:mCERRY

(e,f) オーキシン処理

(g) PCIB

(パラクロロイソ酪酸)

アンチオーキシン

オーキシンの作用を阻害する


3736641

重力刺激で側根形成(アクアポリンが関与)


3736641

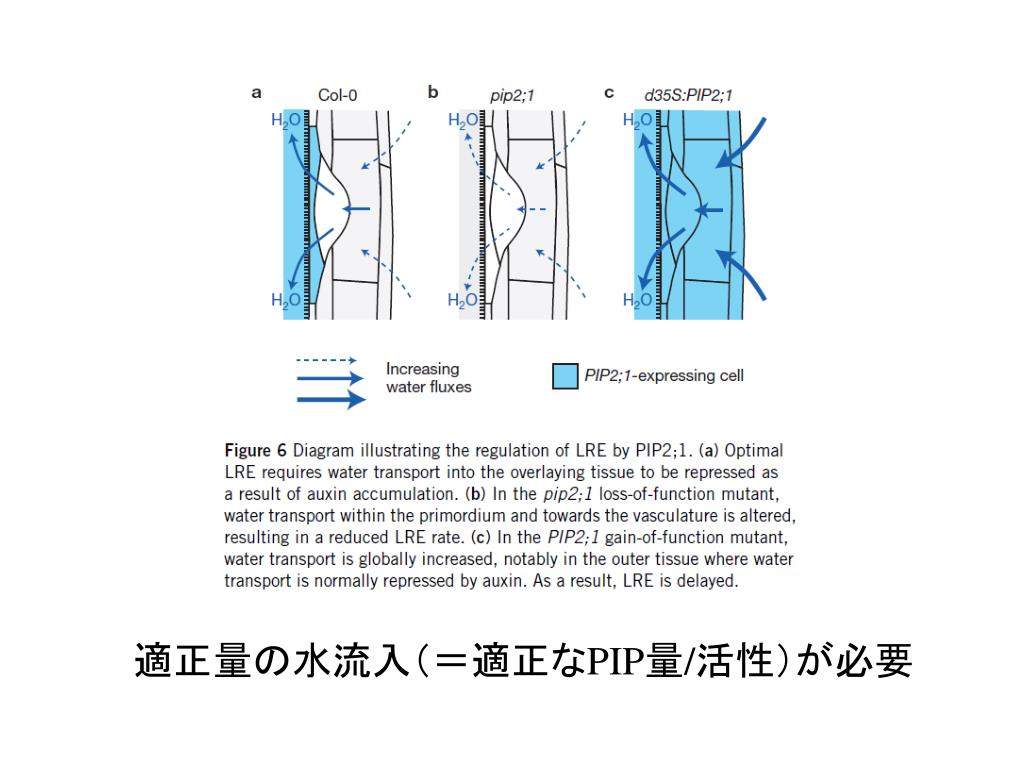

適正量の水流入(=適正なPIP量/活性)が必要


3736641

開花制御

低温→高温で開花

花の細胞(特に花下部の細胞)が吸水

原形質型アクアポリン・・・恒常的発現

低温→高温でアクアポリンのリン酸化

(リン酸化されて、水輸送活性上昇)

アクアポリンが関係するさまざまな現象

(チューリップの場合)

開花度

含3H2O量

(PCP45:608, 2004)

(オートラジオグラフ (32P)

マイクロソーム 原形質膜 液胞膜

(抗リン酸化セリン抗体)

ダイマー

モノマー

アフリカツメガエル卵母細胞内での水輸送活性測定

(PCP49:1196, 2008)


3736641

花弁におけるPIP2の発現抑制

アサガオInMYB1上流 1 kb

In MYB1 gene

「花弁特異的プロモーター」

  特願2008-264646

 白武勝裕,森本玲奈,

  飯田滋,星野敦,森田将裕

形質転換体

3系統,3個体

PIP2

K/D

追加で

形質転換体

作出中

InMYB1

PIP2

PIP2

花弁特異的に発現抑制

(PIP2をRNAiで抑制)

13

WT


Carvajal planta 199 372 1996

貧栄養(植物栄養の不足)の場合(Carvajalら、他 Planta 199:372, 1996)

生育条件

根のアクアポリン発現量が減少

根の水透過性/吸水量減少

地上部の成長抑制

Hg(水銀)イオン:多くのアクアポリンを阻害


3736641

葉の就眠運動

(Moshelionら Plant Cell 14:727. 2002)

朝(昼):アクアポリンの活性上昇

 → 細胞の吸水増加 → 葉が開く

夜間:アクアポリンの活性低下

 → 細胞が脱水 → 葉が閉じる


3736641

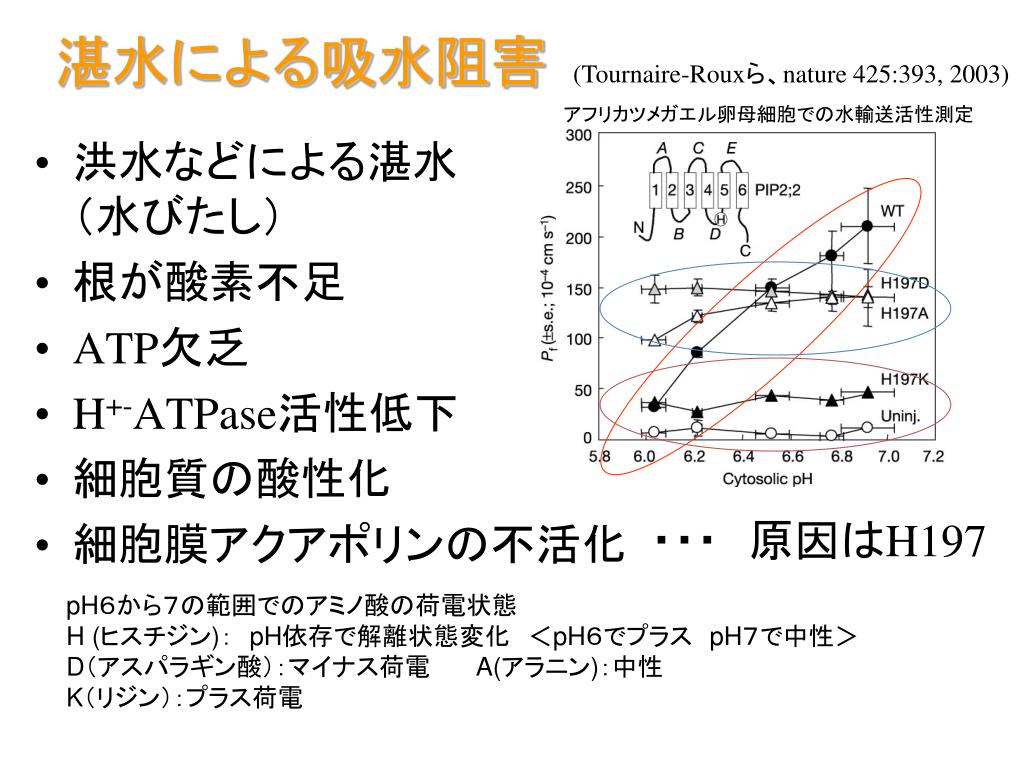

(Tournaire-Rouxら、nature 425:393, 2003)

湛水による吸水阻害

アフリカツメガエル卵母細胞での水輸送活性測定

  • 洪水などによる湛水(水びたし)

  • 根が酸素不足

  • ATP欠乏

  • H+-ATPase活性低下

  • 細胞質の酸性化

  • 細胞膜アクアポリンの不活化

・・・ 原因はH197

pH6から7の範囲でのアミノ酸の荷電状態

H (ヒスチジン): pH依存で解離状態変化 <pH6でプラス pH7で中性>

D(アスパラギン酸):マイナス荷電  A(アラニン):中性

K(リジン):プラス荷電


3736641

植物のイオン輸送系(概説)

  • 長距離輸送  根→道管→茎・葉Long distance transport Root → Xylem → Stem/Leaf(部位ごとに輸送系の使い分けがある)

    (糖など同化産物の移動)  (イオンは師管からの逆送もある)

      葉緑体→葉の細胞→師管→根・生殖器官 (Source)    (Sink)

  • 環境変動(不足と過剰)に対応

    (excess and deficiency)


3736641

多種多様な輸送系(とその遺伝子)の存在

Various transport systems (and corresponding genes)

208種類

559種類

101種類

  • Pump

  • Transporter

  • Channel

シロイヌナズナの場合

(Arabidopsis)

「植物の膜輸送システム」(秀潤社)より


Tolerant sensitive determinants and transport system

Detoxification

Compartmentation

Tolerant(耐性)/sensitive(感受性) determinants and transport system

Cell/Individuals

  • Tolerant?Sensitive?

    Tolerant mechanisms: detoxification(無毒化), compartmentation(区画化), less absorption(吸収低下), exclusion(排出), to be insensitive(非感受化)

標的

Target

Elements

(toxic materials)

  • Sensitive:Originally no tolerant mechanism Inactivation of tolerant mechanism→ Disturbance in metabolism and others(Injory mechanism)


Movement gradient concentration

+

+

+

+

+

+

  • - -

+

+

+

+

+

+

+

+

+

「電気化学ポテンシャル」(electrochemical potential)

とは 「濃度差と電位差の両方を考慮したもの」(including both gradient of concentration and electric field)

輸送の基本 ・・・ 濃度勾配(濃度差)Movement ・・・ Gradient (Concentration)

  • - -(minus charge)

10倍の濃度差と、59mVの電位差がつりあうBalance between 10-hold concentration gradient and 59 mV


3736641

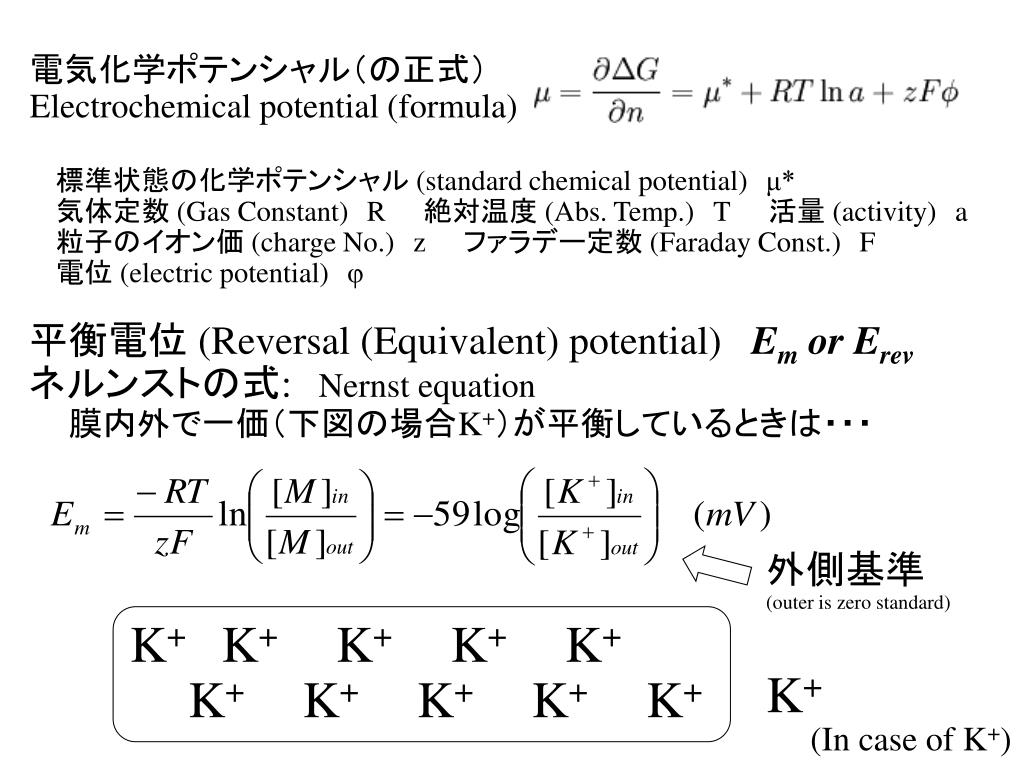

電気化学ポテンシャル(の正式)

Electrochemical potential (formula)

標準状態の化学ポテンシャル (standard chemical potential)μ*

気体定数 (Gas Constant)R  絶対温度 (Abs. Temp.)T  活量 (activity)a

粒子のイオン価 (charge No.)z  ファラデー定数 (Faraday Const.)F

電位 (electric potential)φ

平衡電位 (Reversal(Equivalent) potential) Em or Erev

ネルンストの式:Nernst equation

 膜内外で一価(下図の場合K+)が平衡しているときは・・・

外側基準

(outer is zero standard)

K+

K+ K+ K+ K+ K+

K+ K+ K+ K+ K+

(In case of K+)


3736641

ADP + Pi

エネルギーを直接使って、電気化学ポテンシャル勾配に逆らって、物質を輸送する

(Against electrochemical gradient, using energy)

ポンプ (Pump)

H+

H+

H+

H+

Example: H+ -ATPase

H+

輸送速度は毎秒102個

(102 molecules per sec)

ATP

H+


Transporter

H+

Na+

Na+

H+

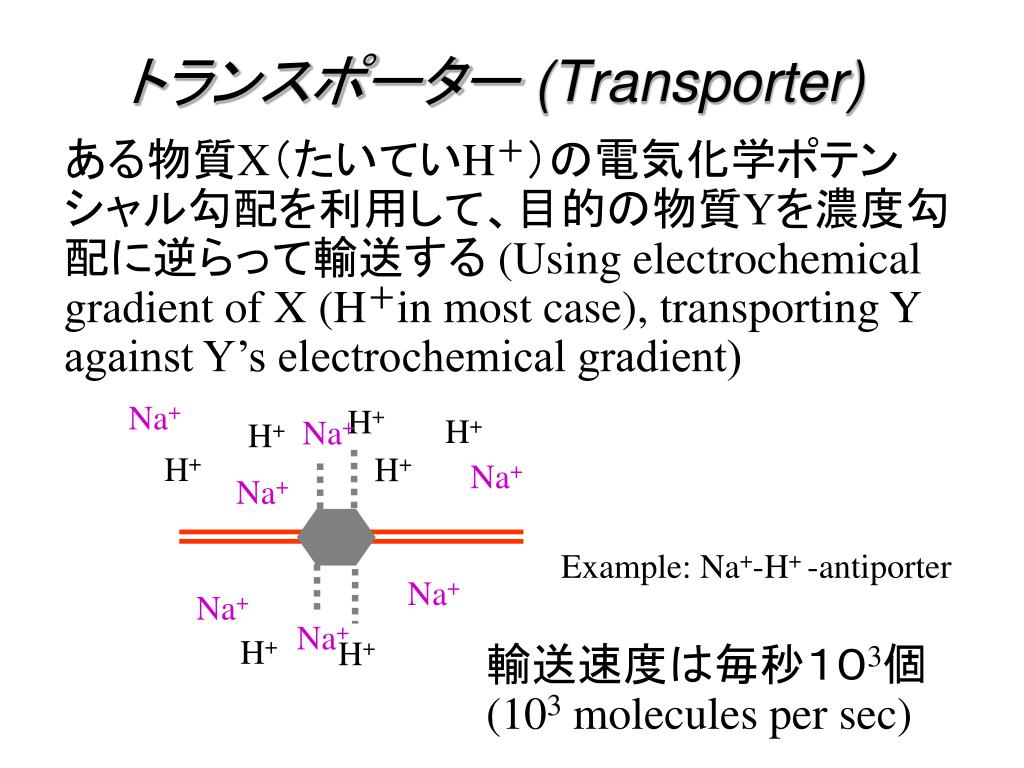

ある物質X(たいていH+)の電気化学ポテンシャル勾配を利用して、目的の物質Yを濃度勾配に逆らって輸送する (Using electrochemical gradient of X (H+in most case), transporting Y against Y’s electrochemical gradient)

トランスポーター (Transporter)

Na+

H+

H+

H+

H+

Na+

Na+

Example: Na+-H+ -antiporter

Na+

Na+

H+

輸送速度は毎秒103個

(103 molecules per sec)

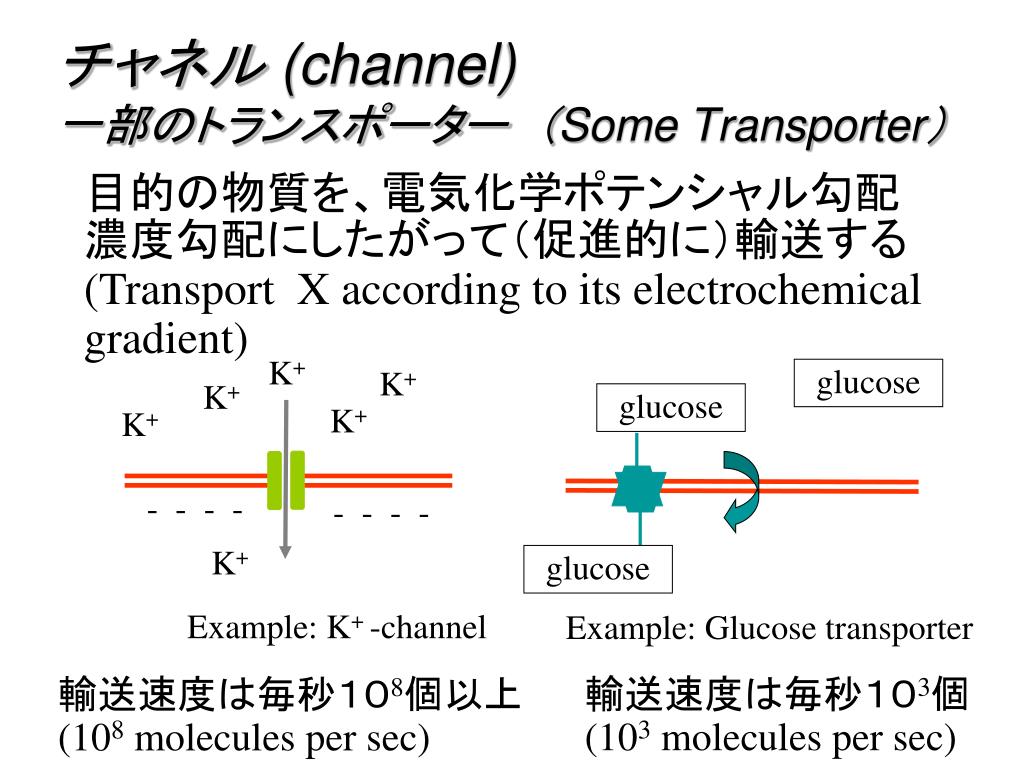

Channel some transporter

glucose

glucose

目的の物質を、電気化学ポテンシャル勾配濃度勾配にしたがって(促進的に)輸送する

(Transport X according to its electrochemical gradient)

チャネル (channel)一部のトランスポーター (Some Transporter)

K+

glucose

K+

K+

K+

K+

  • - - -

  • - - -

K+

Example: K+ -channel

Example: Glucose transporter

輸送速度は毎秒103個

(103 molecules per sec)

輸送速度は毎秒108個以上

(108 molecules per sec)


Membrane potential resting potential

⋍K+の平衡電位 Em of K+

(動物も植物も)

細胞膜電位 (静止電位)Membrane potential (Resting potential)

細胞膜電位 = 非起電性成分

Membrane potential non-electrogenic ones

(細胞内の非移動性負電荷) intracellular immobile negative charges

起電性成分(起電性ポンプ)

electrogenic ones (electrogenic pump)

動物と植物はここが違う!

Plant unique


Resting potential of living cells

Resting potential of living cells

 動物細胞   (起電性ポンプ)   植物細胞

Na+-K+-ATPase (electrogenic pumps) H+-ATPase

-70 ~ -90 mV-100 ~ -200 mV


Na how to low na cyt

For exclusion of [Na+]cyt ・・・ Na+/H+ antiporter

Na+の排出(How to low [Na+]cyt)

Plant

[Na+]out -freeが基本

No Na+-K+-ATPase except sea algae

Animal

High[Na+]outが基本

Na+-K+-ATPase

(例外:海産藻類は、持っている)


3736641

二次輸送システムの基本的な違い

Plant

Using H+gradient

Animal

Using Na+ gradient

(例外的に)植物細胞にも存在

Some specially in plant cells


3736641

古典的なcell recording

電気生理学的測定

Electrophysiology

パッチクランプ Patch Clamp

(Single channel recording)

(Whole cell recording)

二電極電圧固定測定

(TEVC)in oocyte


3736641

Erev

(逆転電位)

  • シングルチャネルレコーディングの例

open

ion+

close

↑外向き電流outward current

ion+

Outward current ・・・

 + ion efflux (外向きの流れ)

  または

 - ion influx(内向きの流れ)

↓内向き電流

inward current


3736641

  • ホールセルレコーディングの例

  • Oocyte二電極法の例

µA

mV

+cAMP

cNMP free

+cGMP

0.5µA

トウモロコシプロトプラスト

(K+選択性、内向き整流性)

「植物の生化学・分子生物学」より

オオムギCNGC2-3のcAMPによる活性化

細胞外液にNa:K=48mM:48mM

(信清修士論文より)


Molecular structure of k channel

カリウムチャネルの分子構造Molecular structure of K channel

放線菌のKcsAチャネル

Actinomycetes Kcs

(現代科学2004年1月号より)

By Mackinonn

2003年ノーベル賞


3736641

out in

K+

Na+

Arabidopsis

HKT

Na/K 共輸送

symport

「植物の膜輸送システム」

(秀潤社)より


Na salt stress sensitivity test bending assay

別のNa排出システム(SOS系)Salt stress sensitivity test/bending assay

Sensitive

Mutant

(SOS mutant)

by Dr. Zhu

inversion

wild type

5-day-old plant without salt stress

salt stress for several days


3736641

SOS1-mutant

SOS3

SOS2

K+

Na+

X

NHE

KAT

AKT

HKT

・・・

Na+

Na+

H+

SOS1(Na/H antiporter)

SOS2: CIPK24

SOS3: CBL4


3736641

AtHKT1とSOS1の植物体内での生理的役割(today’s model)


Signal transmissions several system for salt stress responses

Signal transmissionsSeveral system for salt stress responses

Plant use calcium to resolve salt tolerance

R.A Bressan, P.M.Hasegawa, J.M.Pardo

Trends in plant science, 3:411-412 (1998)

CAM: cslmodulinePK:Protein Kinase

CDPK: Ca-dependent PKPP: Protein PhosphataseCNA/B: Calcineurin A/B(CBL:CNB-like)


Cbls cipks

カルシウムの関係するCBLs/CIPKs系

BlackNumbers: CIPKs

Red:CBL9

Blue:CBL1

3,

5,

10

CBL:1~9

(Calucinulin-Blike proteins)

CIPK1~25

(CBL-interacting protein kinase)

1, 4, 6,

8,18

7,

9

2, 11-17,

19-25

Drought-responsive

Cold-responsive

Yeast

Two-hybrid


3736641

Figure 1. A schematic presentation of calcineurin to CBL–CIPK: a paradigm shift from animals and fungi to plants. Following Ca2+ signal elicitation, calcineurin B (CNB) and calmodulin (CaM) bind Ca2+ leading to interaction with and activation of calcineurin A (CNA), a protein phosphatase in animals and fungi. Thecalcineurin B-like protein (CBL) in plants recognizes and regulates the activity of CIPK, a protein kinase.

Figure 3. A working model of the Ca2+-dependent pathway for potassium (K) channel activation in low-K response. (a) Low K+ concentration triggers increased levels of ROS, which induces Ca2+ fluctuations. Ca2+ binding to CBLs activates the Ca2+ sensors and leads to CBL–CIPK complex formation and targeting of the complex to the plasma membrane. The CIPK kinase domain physically interacts with the C terminus of AKT1, phosphorylates it and activates the channel, resulting in K-uptake into the cell. Reproduced from Ref. [22]. (b) Activation and inactivation of AKT1 by CBL–CIPK and PP2C-type phosphatase AIP1. Reproduced from Ref. [19].

Figure 2. Hypothetical model of alternative targeting of CIPK24/SOS2 to plasma membrane (PM) or tonoplast by CBL4/SOS3 or CBL10. Na+ stress (salt signal) triggers cytosolic Ca2+ elevation that activates CBL4/SOS3 and CBL10. Both of these Ca2+ sensors can interact with CIPK24/SOS2, forming alternative Ca2+-sensor–kinase complexes. The CBL4/SOS3–CIPK24/SOS2 complex targets the PM-localized Na+/H+ exchanger SOS1, whereas the CBL10–CIPK24/SOS2 complex regulates ion transport processes at the vacuolar membrane. The black lines connecting CBL10 to tonoplast and CBL4/SOS3 to PM, respectively, indicate membrane anchors. The question mark indicates a component of unknown identity. Reproduced from Ref. [25].

The CBL–CIPK network in plant calcium

Signaling. Sheng Luan Trends in Plant Science

Volume 14, Issue 1, 37-42 (2009)


Calcium wave signature

カルシウムウェーブ/シグネチャーCalcium wave/signature

<Fluo-3>

<Fura 2>

Ca発光性タンパク:イクオリン

(aequorin)

  • 蛍光試薬を使った例

「植物の生化学・分子生物学」


Ca related systems

カルシウムの関係するさまざまな系 (Ca-related systems)

CDPK and aquaporins(前出)

カルシウムの細胞内への流入 Ca-influx→ 伸展活性化カルシウムチャネル

Stretch-activated Ca-channel

Aquaporins and waterhomeostasis in plants

Kjellbom et al. TIPS, 1999, 4:308

More….→ 膜電位依存性カルシウムチャネル(TPC1)   /非選択性カチオンチャネル(NSC or CNGC)


  • Login
