Construção de Compiladores

1. Construção de Compiladores JFLEX e CUP

2. Introdução • Analisadores léxicos e sintáticos são construídos a partir de especificações formais • Gramáticas Regulares / Autômatos finitos • Gramáticas Livre de contexto • A formalidade das descrições permite que tais analisadores sejam automaticamente construídos • Programas que geram programas

3. Analisadores Léxicos em C Lex Flex Analisadores Sintáticos em C Bison YACC Léxico e Sintático em C ANTLR Analisadores Léxicos em Java JLex JFlex Analisadores Sintáticos em Java JCup BYACC/B Léxico e Sintático em Java JavaCC SableCC ANTLR Introdução

4. JFLex e JCup • Esquema da operação .jflex .cup .java .java JFLex JCup Descrição em gramática livre de contexto Descrição em gramática regular javac Analisador Léxico Analisador Sintático Arquivo fonte Arvore sintática Arquivo de tokens .class

5. JFLEX Gerador de Analisadores Léxicos http://jflex.de/index.html

6. JFlex • Arquivo de especificação (.jflex) • Dividido em três seções: • Código do usuário • Diretivas • Regras de Expressões Regulares • Cada seção é separada da seção seguinte por uma linha contendo apenas ‘%%’

7. JFlex • Código do usuário • O código escrito nessa seção é copiado diretamente no topo do arquivo do scanner • Útil para declarar “imports” e nome de pacotes

8. JFlex • Diretivas • Permite a definição de diretivas, macros e nome de estados • Principais diretivas: • %init{...%init} • Tudo que você escrever entre as chaves vai ser copiado diretamente para o método construtor da classe do scanner • %eof{...%eof} • Permite declarar código que vai ser executado quando o scanner encontrar o fim do arquivo de entrada • %char • Ativa o contador de caracteres através da variável inteira yychar

9. JFlex • Principais diretivas (continuação) • %line • Ativa o contador de linhas através da variável inteira yyline • %cup • Ativa a compatibilidade com o JCup. Isso significa que a classe gerada do scanner vai implementar a interface java_cup.runtime.Scanner • %class <nome> • Muda o nome da classe do scanner (default = Yylex). • %debug • Gera o public static void main(...)

10. JFlex • Código incluído entre %...% é copiado literalmente na classe gerada • Declaração de variáveis • Declaração de funções • Identificadores para variáveis e funções não devem ser iniciados com yy

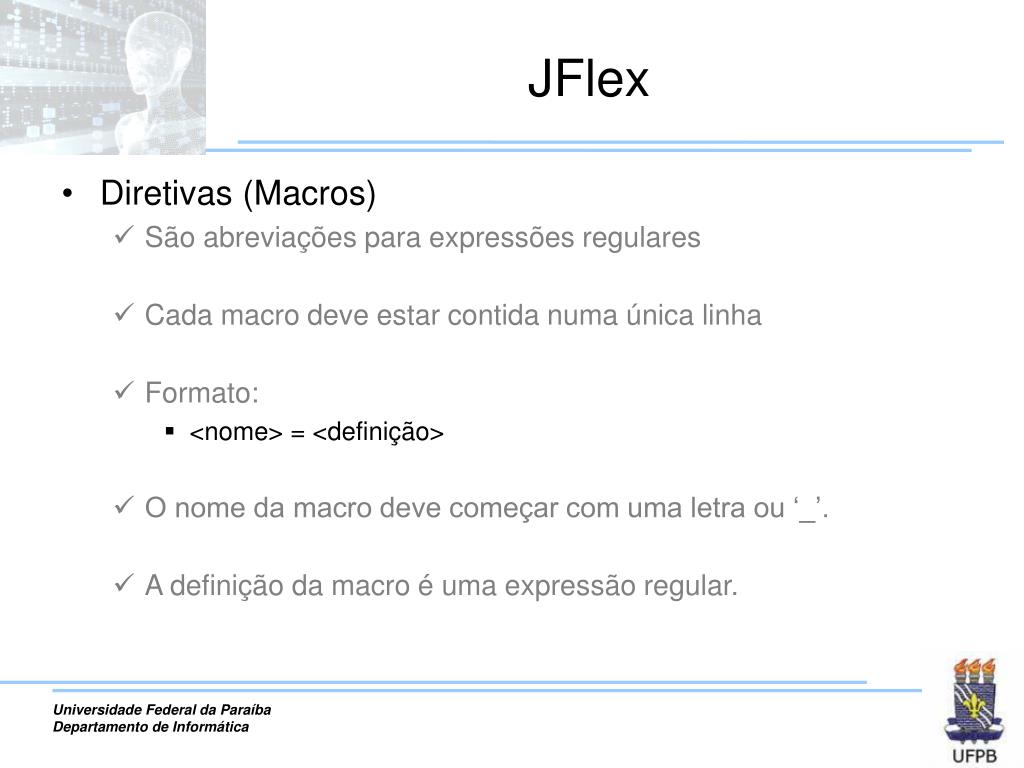

11. JFlex • Diretivas (Macros) • São abreviações para expressões regulares • Cada macro deve estar contida numa única linha • Formato: • <nome> = <definição> • O nome da macro deve começar com uma letra ou ‘_’. • A definição da macro é uma expressão regular.

12. JFlex • Diretivas (Macros) • Macros podem conter outras macros. • Exemplos: • DIGITO = [0-9] • ALFA = [A-Za-z] • ESPACO_EM_BRANCO = [\n\r\x20\t] • NUM_NATURAL = {DIGITO}+

13. JFlex • Diretivas (Estados) • Permite implementar uma máquina de estados no scanner. • Todo scanner tem pelo menos um estado (declarado internamente) chamado YYINITIAL. • Exemplo: • %state COMMENT

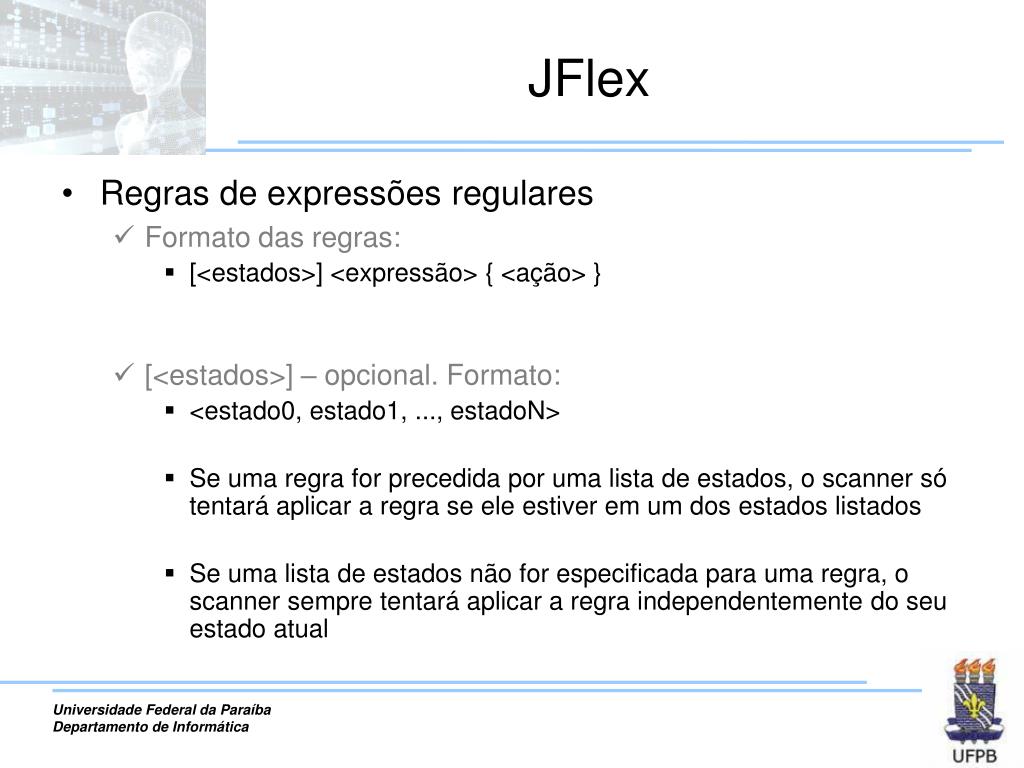

14. JFlex • Regras de expressões regulares • Formato das regras: • [<estados>] <expressão> { <ação> } • [<estados>] – opcional. Formato: • <estado0, estado1, ..., estadoN> • Se uma regra for precedida por uma lista de estados, o scanner só tentará aplicar a regra se ele estiver em um dos estados listados • Se uma lista de estados não for especificada para uma regra, o scanner sempre tentará aplicar a regra independentemente do seu estado atual

15. JFlex • Regras de expressões regulares • <expressão> – obrigatório. • Baseadas em expressões regulares • Símbolos especiais: • | - representa uma opção. Exemplo: e|f significa que a expressão pode casar com e ou f. • . (ponto) - casa com qualquer caráter, exceto o ‘\n’. • * - casa com zero ou mais repetições da expressão regular precedente Exemplo: [a-z]* casa com {ε, a, aa, ab, ...} • + - casa com uma ou mais repetições da expressão regular precedente. Exemplo: [0-9]+ casa com qualquer número natural.

16. JFlex • Regras de expressões regulares • <expressão> – obrigatório. • Símbolos especiais (cont.): • ? – casa com zero ou uma ocorrência da expressão regular precedente. Exemplo: [+ -]?[0-9]+ casa com números naturais precedidos ou não por um sinal de ‘-’ ou ‘+’  {0, 1, -1, +1, -123, +456, ...} • (...) – os parênteses são usados para agrupar expressões regulares. Exemplo: (ab)*  {ε, ab, abab, ababac, ...} enquanto que ab*  {a, ab, abb, abbb, ...}

17. JFlex • Regras de expressões regulares • <expressão> – obrigatório. • Símbolos especiais (cont.): • [...] – usado para denotar uma classe de caracteres Exemplo: [a-z] casa com qualquer letra de ‘a’ até ‘z’ • Se o símbolo seguinte ao ‘[‘ for o circunflexo (^), o conteúdo do [...] é negado. Exemplo: [^0-9] casa com tudo exceto dígitos.

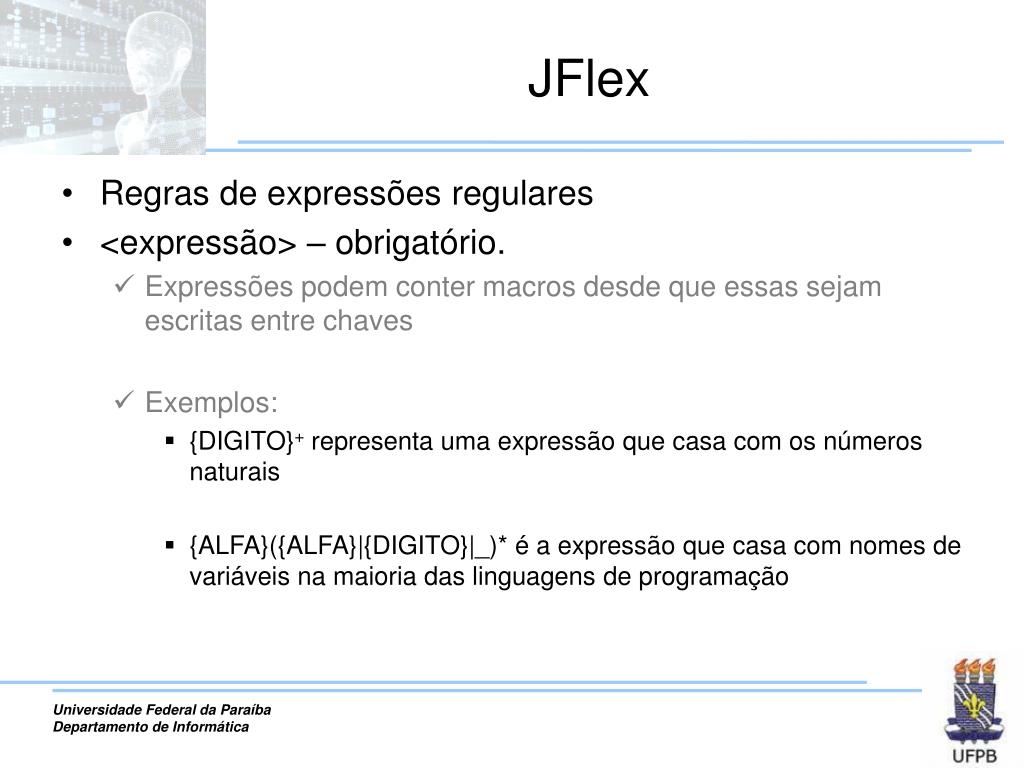

18. JFlex • Regras de expressões regulares • <expressão> – obrigatório. • Expressões podem conter macros desde que essas sejam escritas entre chaves • Exemplos: • {DIGITO}+representa uma expressão que casa com os números naturais • {ALFA}({ALFA}|{DIGITO}|_)* é a expressão que casa com nomes de variáveis na maioria das linguagens de programação

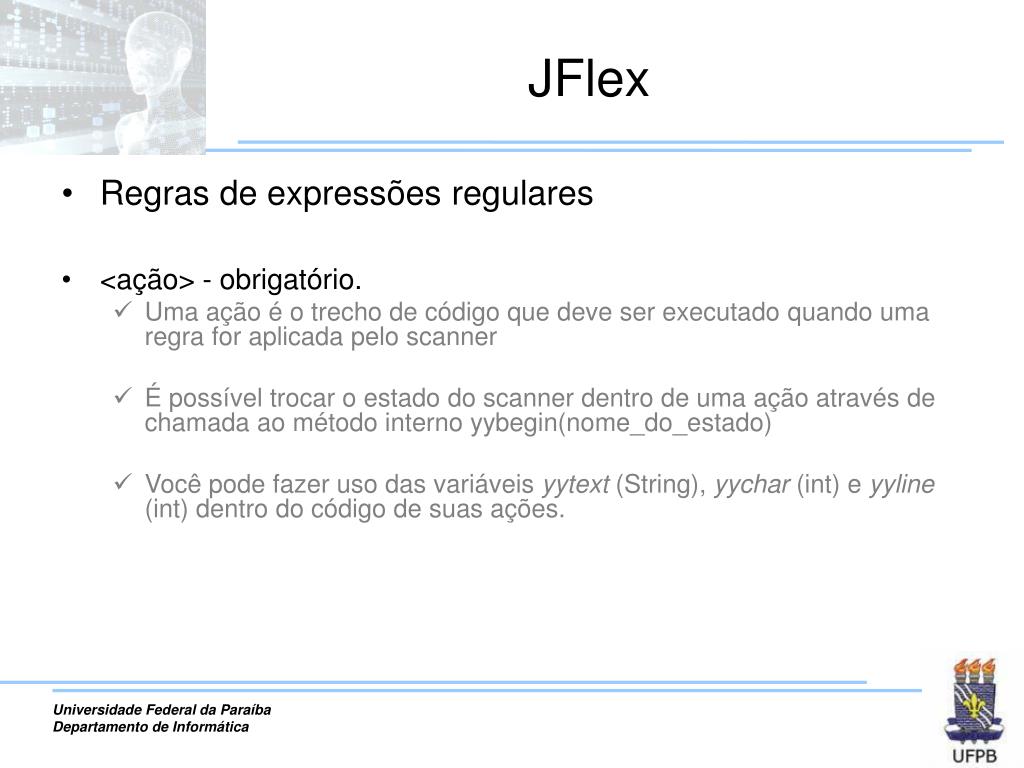

19. JFlex • Regras de expressões regulares • <ação> - obrigatório. • Uma ação é o trecho de código que deve ser executado quando uma regra for aplicada pelo scanner • É possível trocar o estado do scanner dentro de uma ação através de chamada ao método interno yybegin(nome_do_estado) • Você pode fazer uso das variáveis yytext (String), yychar (int) e yyline (int) dentro do código de suas ações.

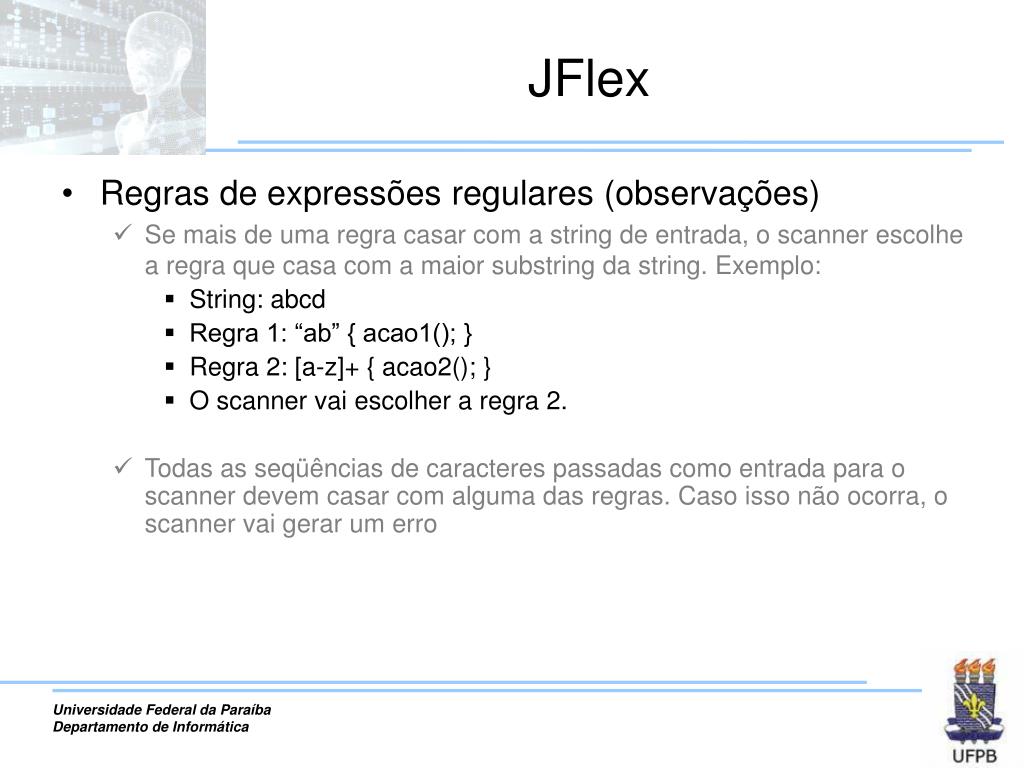

20. JFlex • Regras de expressões regulares (observações) • Se mais de uma regra casar com a string de entrada, o scanner escolhe a regra que casa com a maior substring da string. Exemplo: • String: abcd • Regra 1: “ab” { acao1(); } • Regra 2: [a-z]+ { acao2(); } • O scanner vai escolher a regra 2. • Todas as seqüências de caracteres passadas como entrada para o scanner devem casar com alguma das regras. Caso isso não ocorra, o scanner vai gerar um erro

21. JCup Gerador de Analisadores Sintáticos http://www2.cs.tum.edu/projects/cup/

22. JCup • Dividido em quatro seções: • Seção 1: declaração de “packages” e “imports” que serão inseridos no topo do arquivo gerado pelo JCup e diretivas do JCup • Seção 2: declaração de terminais e não-terminais • Seção 3: precedência e associatividade de terminais • Seção 4: gramática

23. JCup • Seção 1 -Especificação de “packages” e “imports”. Exemplo: • package compilador.parser; • import compilador.scanner; • Diretivas • parser code {: ... :}; • Permite que você declare variáveis e métodos na classe do parser. Similar à diretiva %{...%} do JFlex • init with {: ... :}; • O código entre chaves vai ser executado antes que o parser peça o primeiro token ao scanner • scan with {: ... :}; • Serve para que você escreva o código que o parser vai executar sempre que ele quiser pedir um token ao scanner. Se essa diretiva não for utilizada, o parser chama scanner.next_token() para receber tokens.

24. JCup • Seção 2 - Lista de símbolos • terminal [classe] nome0, nome1, ...; • non terminal [classe] nome0, nome1, ...; • Em tempo de execução, os símbolos são representados por objetos da classe java_cup.runtime.Symbol. Essa classe possui uma variável chamada “value” que contém o valor do símbolo. Exemplo: • terminal Integer NUMERO; • Quando o parser recebe do scanner um NUMERO, ele cria um objeto da classe Symbol. A variável “value” será um objeto da classe Integer. Assim, o valor do número pode ser obtido através de simbolo.value.intValue(); • Se não for fornecida uma classe na declaração do (non) terminal, a variável “value” ficará com valor null. • Os nomes dos (non) terminais não podem ser palavras reservadas do JCup: "code", "action", "parser", "terminal", "non", "nonterminal", "init", "scan", "with", "start", "precedence", "left", "right", "nonassoc", "import", e "package"

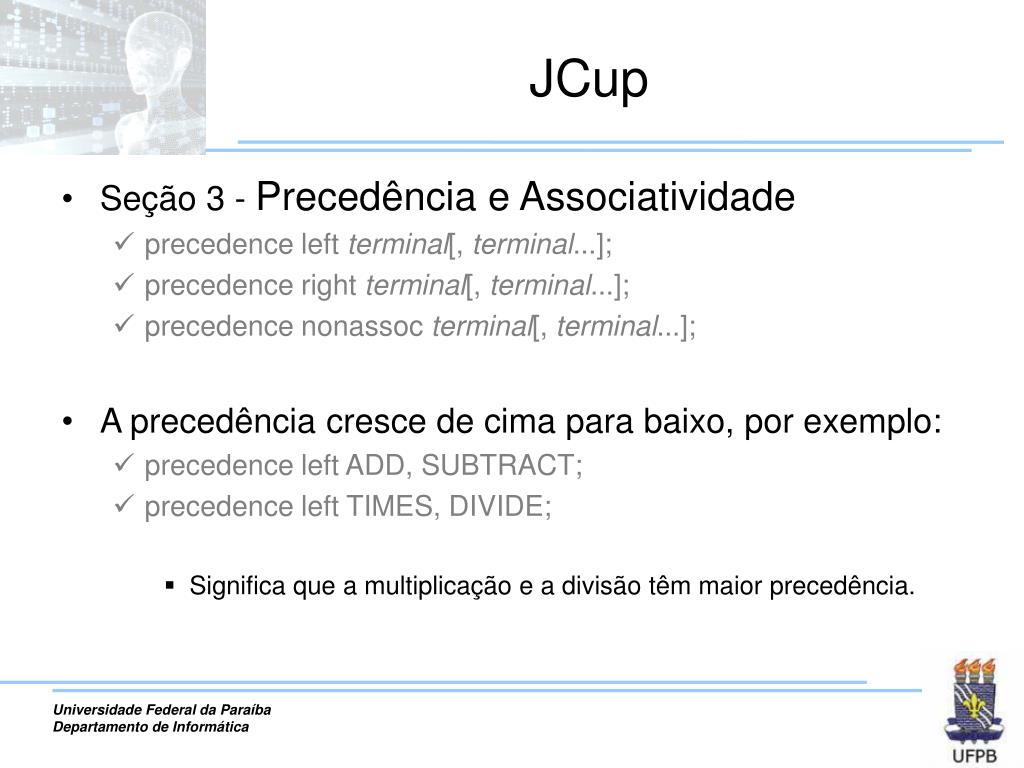

25. JCup • Seção 3 - Precedência e Associatividade • precedence left terminal[, terminal...]; • precedence right terminal[, terminal...]; • precedence nonassoc terminal[, terminal...]; • A precedência cresce de cima para baixo, por exemplo: • precedence left ADD, SUBTRACT; • precedence left TIMES, DIVIDE; • Significa que a multiplicação e a divisão têm maior precedência.

26. JCup • Seção 4 - Gramática • Especifica as produções da gramática da linguagem. • start with non-terminal; (diretiva opcional) • Indica qual é o não-terminal inicial da gramática. Se essa diretiva for omitida, o parser assume o primeiro não-terminal declarado nas produções da gramática. • As produções têm o formato: não-terminal ::= <símbolos e ações> • Os símbolos à direita de “::=“ podem ser terminais ou não-terminais. • As ações correspondem ao código que é executado quando a regra de produção é aplicada

27. JCup • Seção 4 – Gramática • Exemplo: expr ::= NUMBER:n {: RESULT=n; :} | expr:r PLUS expr:s {: RESULT=new Integer(r.intValue() + s.intValue()); :} • Observe que pode-se especificar várias produções para um mesmo não terminal através do uso da barra “|”. Pode-se nomear símbolos para poder referenciá-los no código da ação. O resultado da produção deve ser armazenado na variável implícita “RESULT”. O tipo de “RESULT” é o mesmo que foi declarado na seção 2.
