Presentation Transcript
slide1

정보제어 기초실험작품 발표 자료

실험 4조

2003731072 오윤진 2003731161 설장수

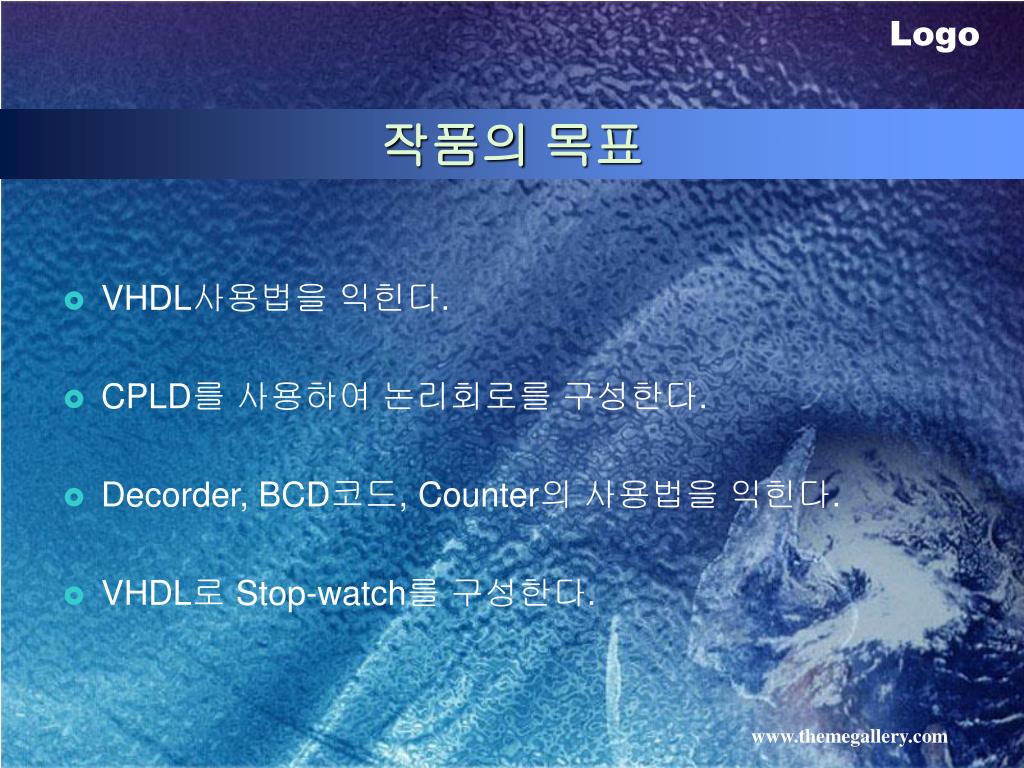

slide2
작품의 목표
  • VHDL사용법을 익힌다.
  • CPLD를 사용하여 논리회로를 구성한다.
  • Decorder, BCD코드, Counter의 사용법을 익힌다.
  • VHDL로 Stop-watch를 구성한다.

www.themegallery.com

slide3
작품 설명
  • 1MHz오실레이터와 VHDL을 이용하여 100Hz의 클럭을 설정한다.
  • 0.01초마다 세그먼트의 숫자가 변한다.
  • 59.99초가되면 00.00으로 바뀐다.
  • VHDL로 Decorder를 작성하여 세그먼트에 숫자를 표시해 준다.

www.themegallery.com

slide4
VHDL란?
  • 1.1 HDL(Hardware Description Language)의 필요성
    • n 대형회로를 설계시 기존의 설계 방법 비효율성(시간/비용 증가)
    • n 복잡한 하드웨어를 쉽게 기술하기 위하여 언어를 사용하는 방법 연구
    • Programming 언어 : 회로의 지연처리, 합성 등의 문제점
    • HDL : VHDL, Verilog HDL, AHPL, IDL, ISPS, UDL/I 등이 연구, 사용
  • 1.2 VHDL의 유래
    • n Very High Speed Integrated Circuit Hardware Description Language.
    • n 미국 국방성에서 집적회로 관련 업체들 상호간에 개발을 위한 정보교환 및 문서 화를 위해
    • n 1987년 IEEE 1076-1987로 불리는 IEEE 표준 HDL 탄생.
    • n 1993년 IEEE 1076-1993으로 불리는 IEEE 표준 HDL new version 탄생.

www.themegallery.com

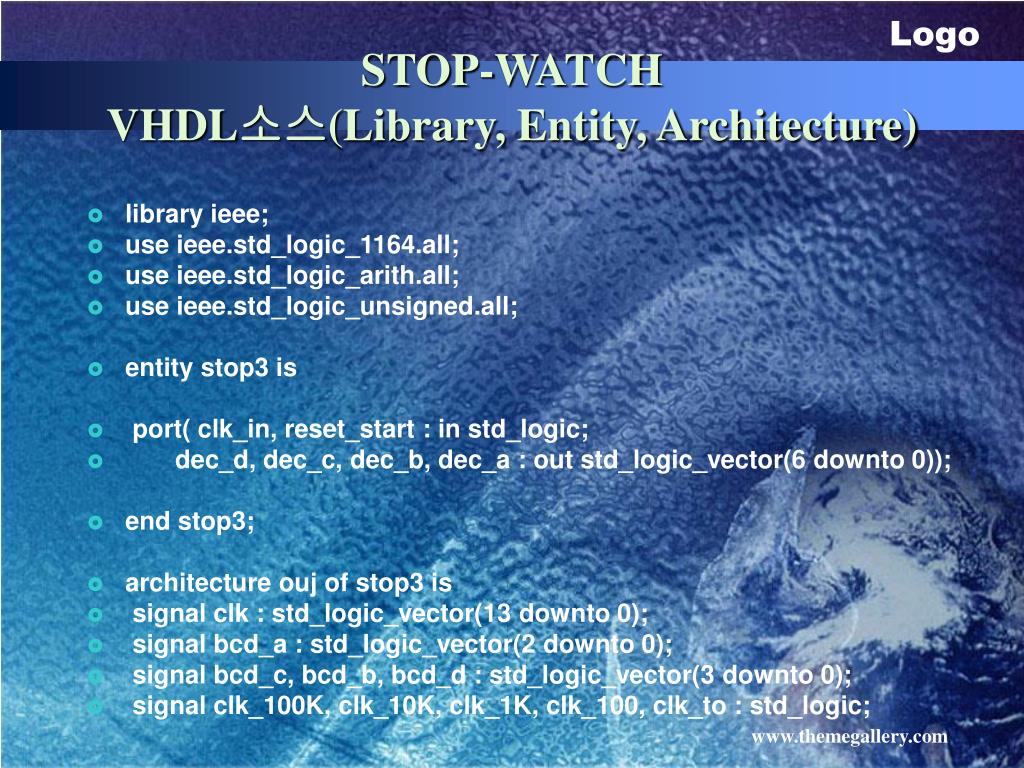

stop watch vhdl library entity architecture
STOP-WATCHVHDL소스(Library, Entity, Architecture)
  • library ieee;
  • use ieee.std_logic_1164.all;
  • use ieee.std_logic_arith.all;
  • use ieee.std_logic_unsigned.all;
  • entity stop3 is
  • port( clk_in, reset_start : in std_logic;
  • dec_d, dec_c, dec_b, dec_a : out std_logic_vector(6 downto 0));
  • end stop3;
  • architecture ouj of stop3 is
  • signal clk : std_logic_vector(13 downto 0);
  • signal bcd_a : std_logic_vector(2 downto 0);
  • signal bcd_c, bcd_b, bcd_d : std_logic_vector(3 downto 0);
  • signal clk_100K, clk_10K, clk_1K, clk_100, clk_to : std_logic;

www.themegallery.com

stop watch vhdl clk
STOP-WATCH VHDL소스(CLK변환부분)
  • process(clk_in,clk,clk_to)
  • begin
  • if(clk_in\'event and clk_in=\'1\') then
  • if(clk = "10011100001111" ) then
  • clk_to <= \'1\';
  • clk <= "00000000000000";
  • else
  • clk_to <= \'0\';
  • clk <= clk + "00000000000001";
  • end if;
  • end if;
  • end process;

www.themegallery.com

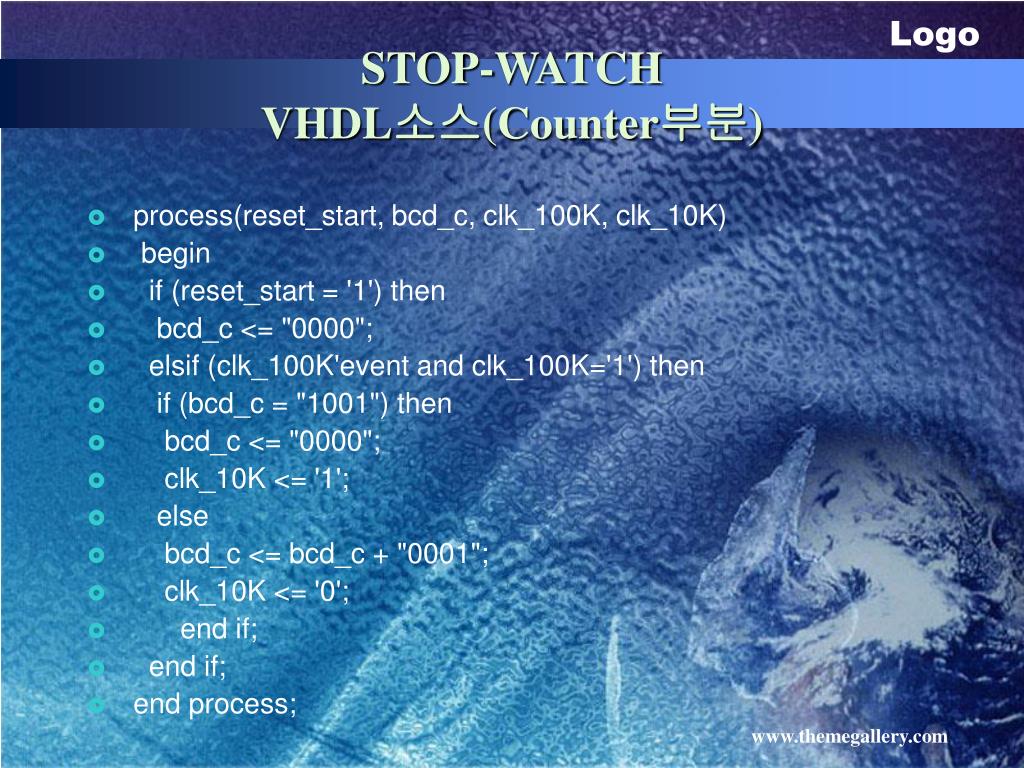

stop watch vhdl counter
STOP-WATCH VHDL소스(Counter부분)
  • process(reset_start, bcd_c, clk_100K, clk_10K)
  • begin
  • if (reset_start = \'1\') then
  • bcd_c <= "0000";
  • elsif (clk_100K\'event and clk_100K=\'1\') then
  • if (bcd_c = "1001") then
  • bcd_c <= "0000";
  • clk_10K <= \'1\';
  • else
  • bcd_c <= bcd_c + "0001";
  • clk_10K <= \'0\';
  • end if;
  • end if;
  • end process;

www.themegallery.com

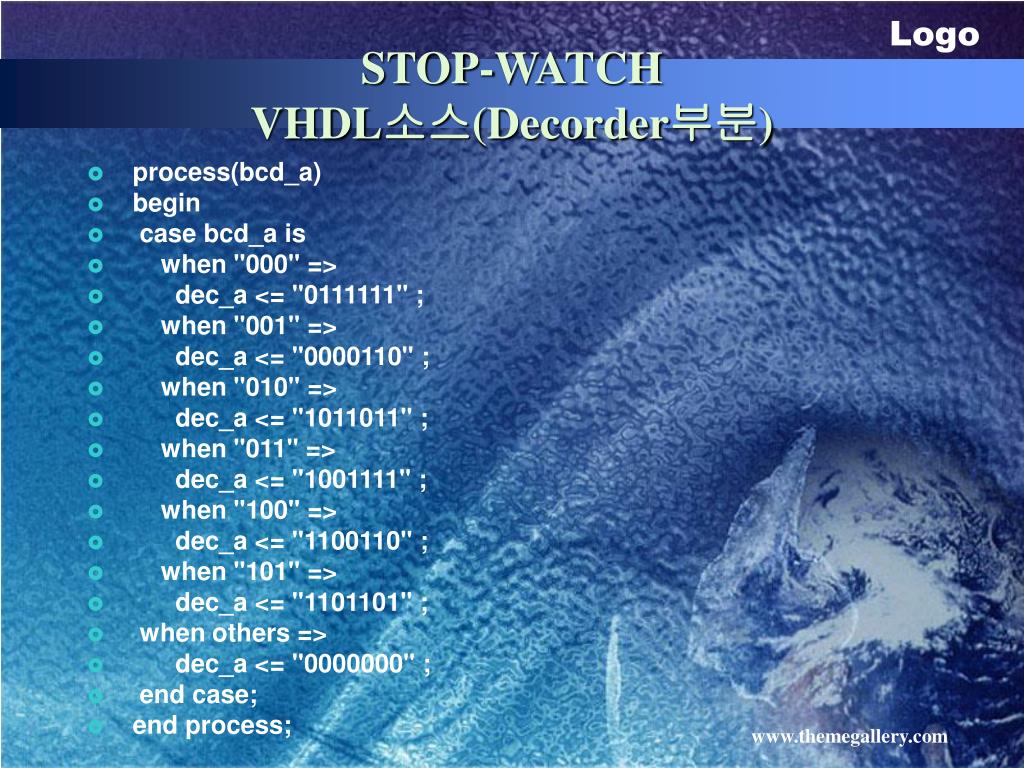

stop watch vhdl decorder
STOP-WATCH VHDL소스(Decorder부분)
  • process(bcd_a)
  • begin
  • case bcd_a is
  • when "000" =>
  • dec_a <= "0111111" ;
  • when "001" =>
  • dec_a <= "0000110" ;
  • when "010" =>
  • dec_a <= "1011011" ;
  • when "011" =>
  • dec_a <= "1001111" ;
  • when "100" =>
  • dec_a <= "1100110" ;
  • when "101" =>
  • dec_a <= "1101101" ;
  • when others =>
  • dec_a <= "0000000" ;
  • end case;
  • end process;

www.themegallery.com
