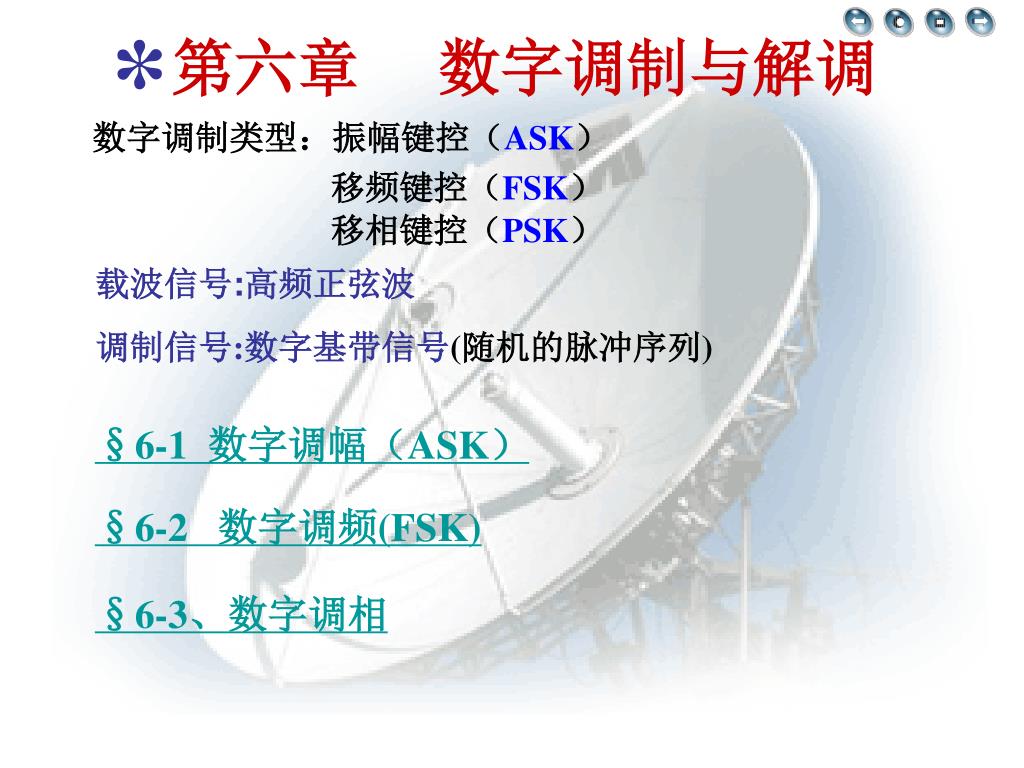

  1. * 第六章 数字调制与解调 数字调制类型：振幅键控（ASK） 移频键控（FSK） 移相键控（PSK） 载波信号:高频正弦波 调制信号:数字基带信号(随机的脉冲序列) §6-1 数字调幅（ASK） §6-2 数字调频(FSK) §6-3、数字调相

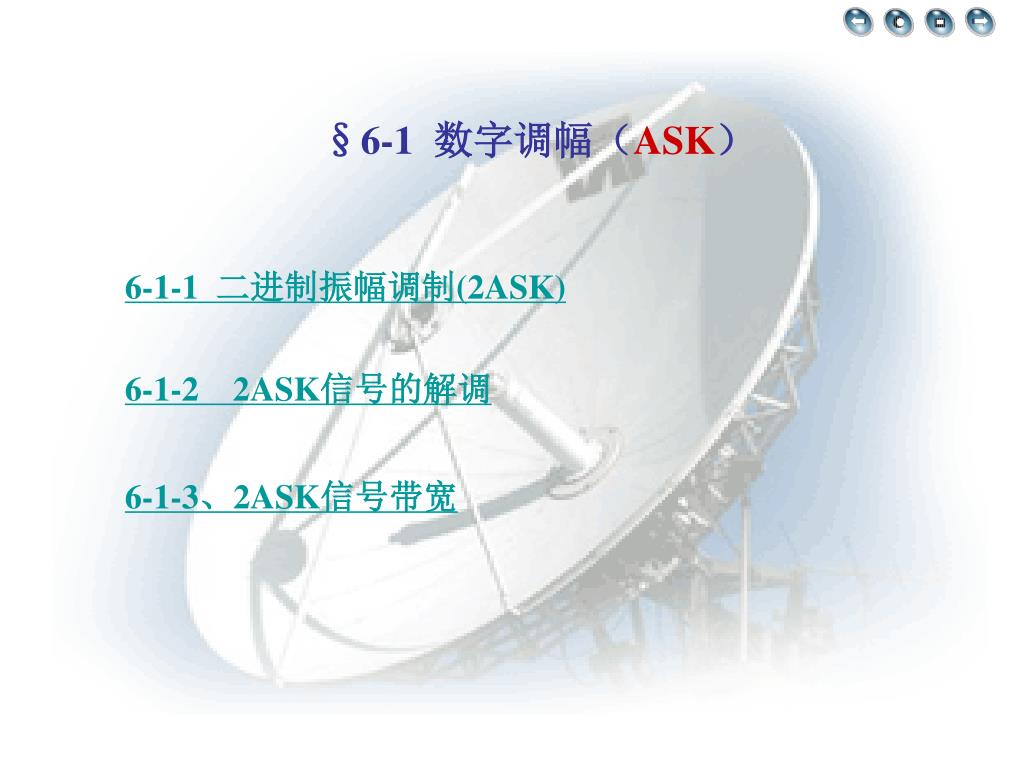

  2. §6-1 数字调幅（ASK） 6-1-1 二进制振幅调制(2ASK) 6-1-2 2ASK信号的解调 6-1-3、2ASK信号带宽

  3. §6-1 数字调幅（ASK） 6-1-1 二进制振幅调制(2ASK) 一、工作原理：发送序列 0 对应概率 P 1 对应概率 1-P 载波信号 数字基带信号 二进制已调信号 为

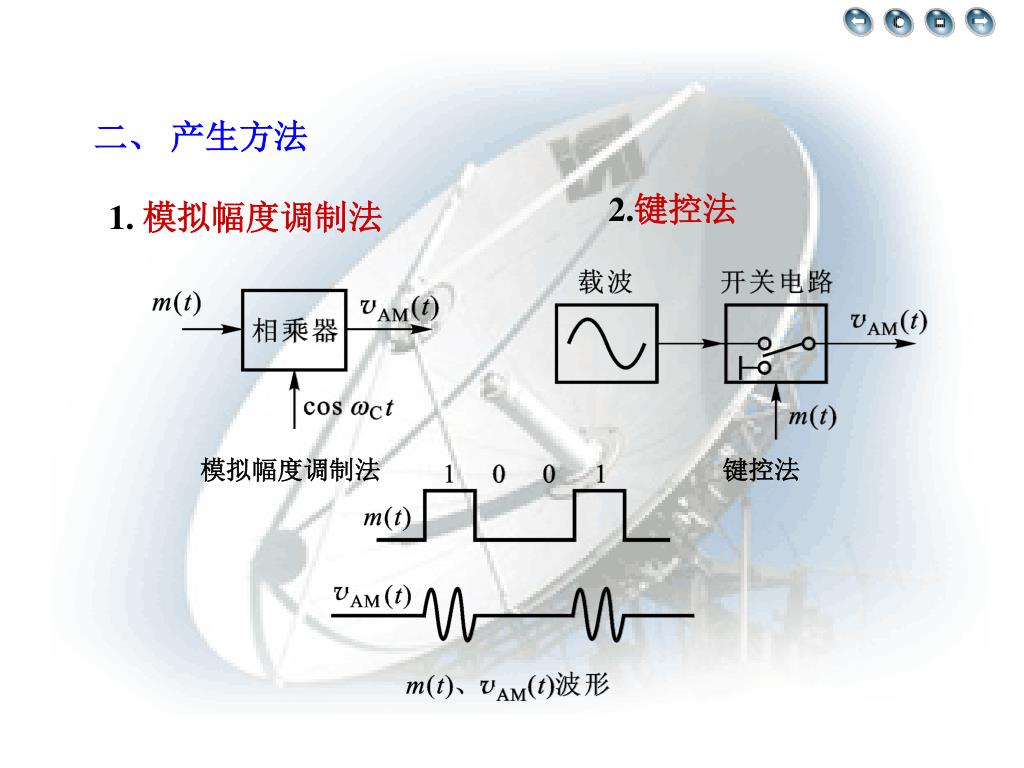

  4. 二、 产生方法 2.键控法 1. 模拟幅度调制法 模拟幅度调制法 键控法

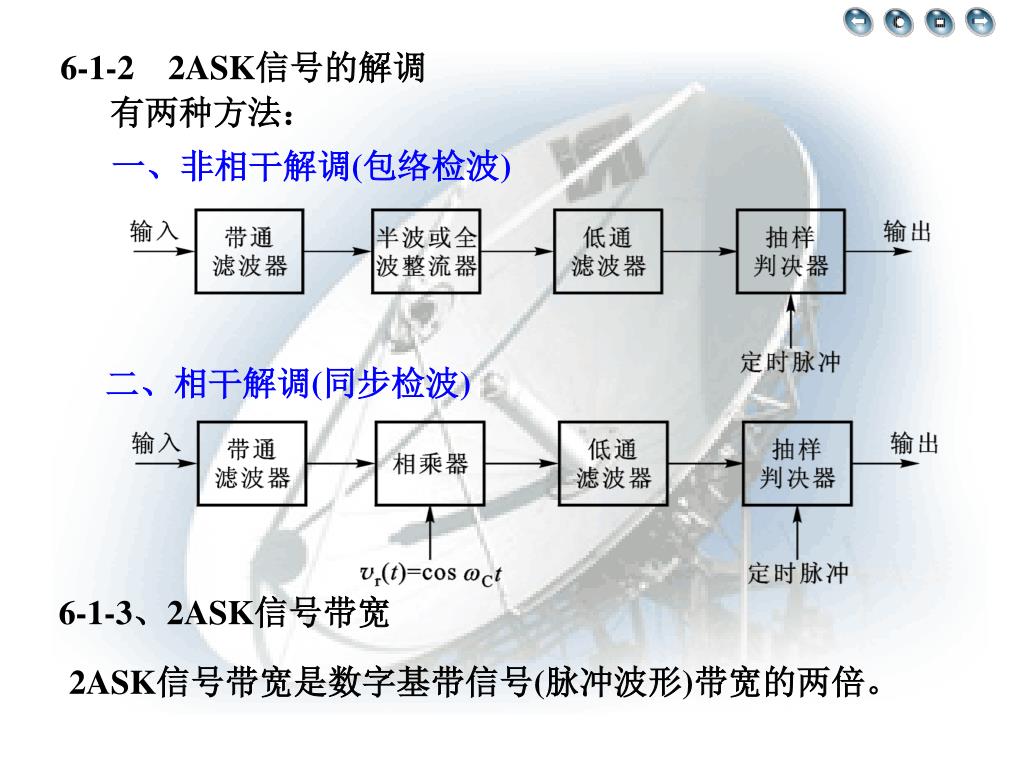

  5. 6-1-2 2ASK信号的解调 有两种方法： 一、非相干解调(包络检波) 二、相干解调(同步检波) 6-1-3、2ASK信号带宽 2ASK信号带宽是数字基带信号(脉冲波形)带宽的两倍。

  6. §6-2 数字调频(FSK) 以二进制调频(2FSK)为例 6-2-1 二进制调频的工作原理 6-2-2 FSK信号产生 6-2-3 FSK信号调解

  7. 6-2-1 二进制调频的工作原理 (a) 键控法 (b) 波形信号 (c) 模拟调频法

  8. 6-2-2 FSK信号产生 一、键控法调频产生(以二进制移频键控为例)

  9. 一个实际移频调制器

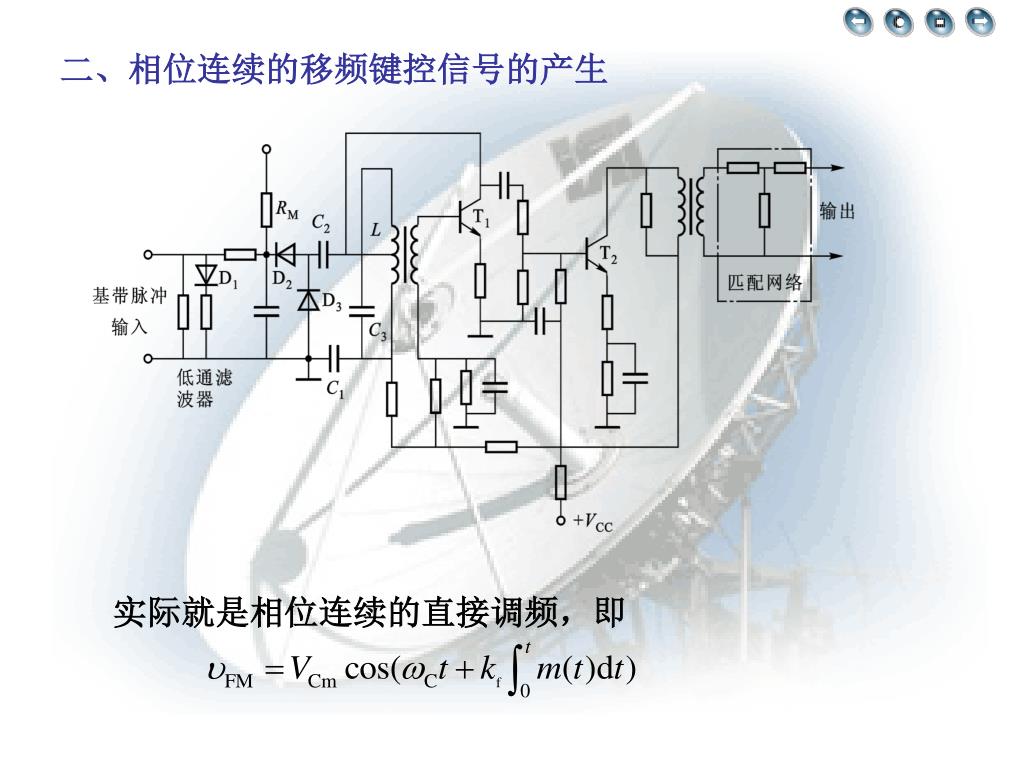

  10. 二、相位连续的移频键控信号的产生 实际就是相位连续的直接调频，即

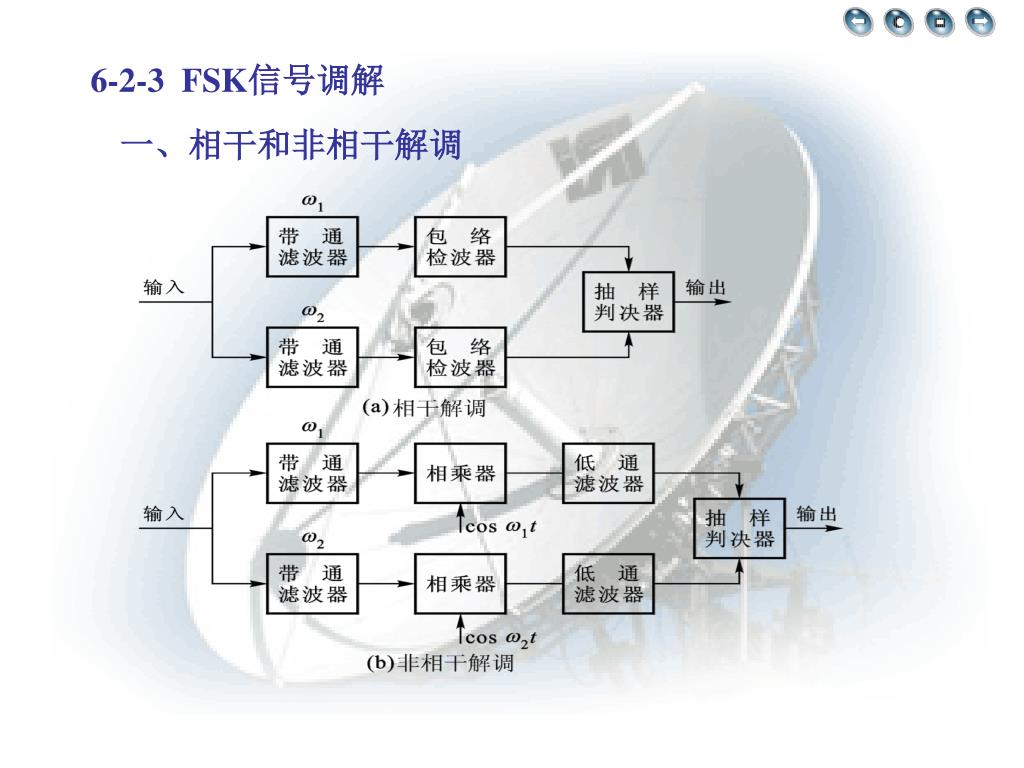

  11. 6-2-3 FSK信号调解 一、相干和非相干解调

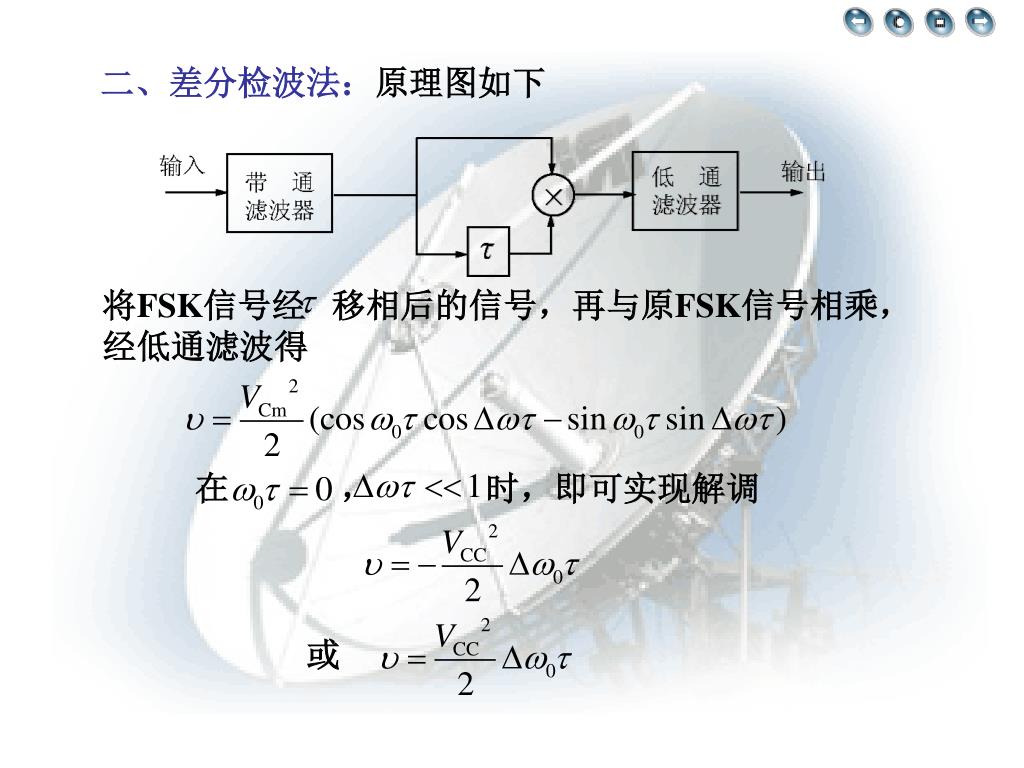

  12. 二、差分检波法：原理图如下 将FSK信号经 移相后的信号，再与原FSK信号相乘，经低通滤波得 在 ， 时，即可实现解调 或

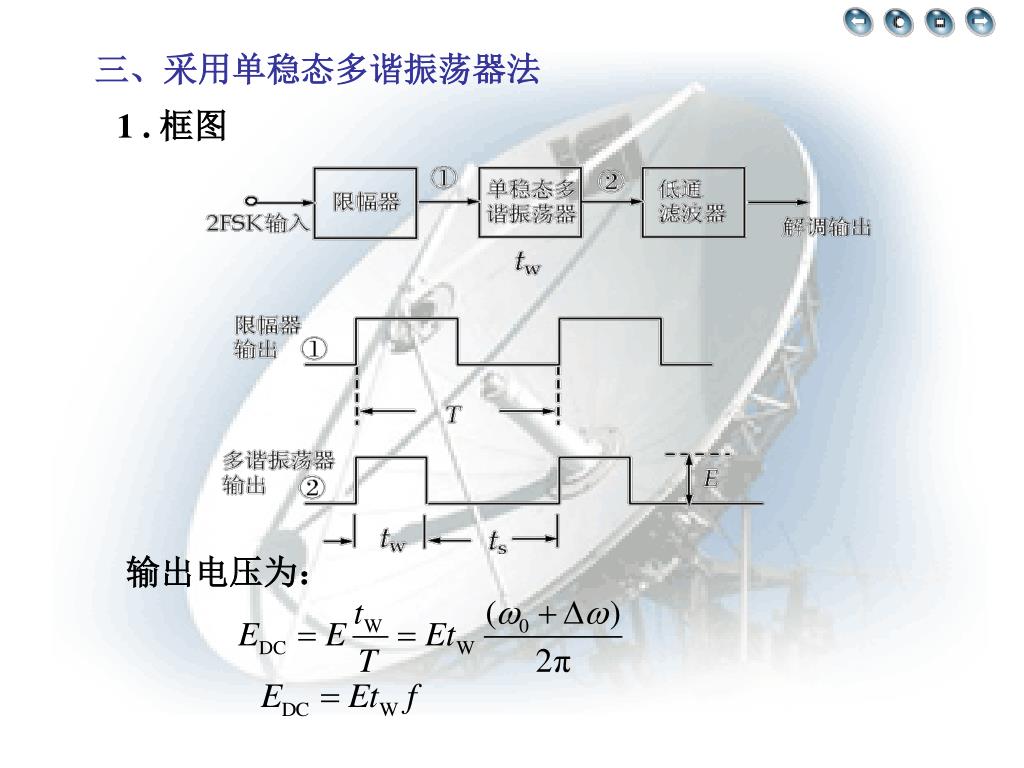

  13. 三、采用单稳态多谐振荡器法 1 . 框图 输出电压为：

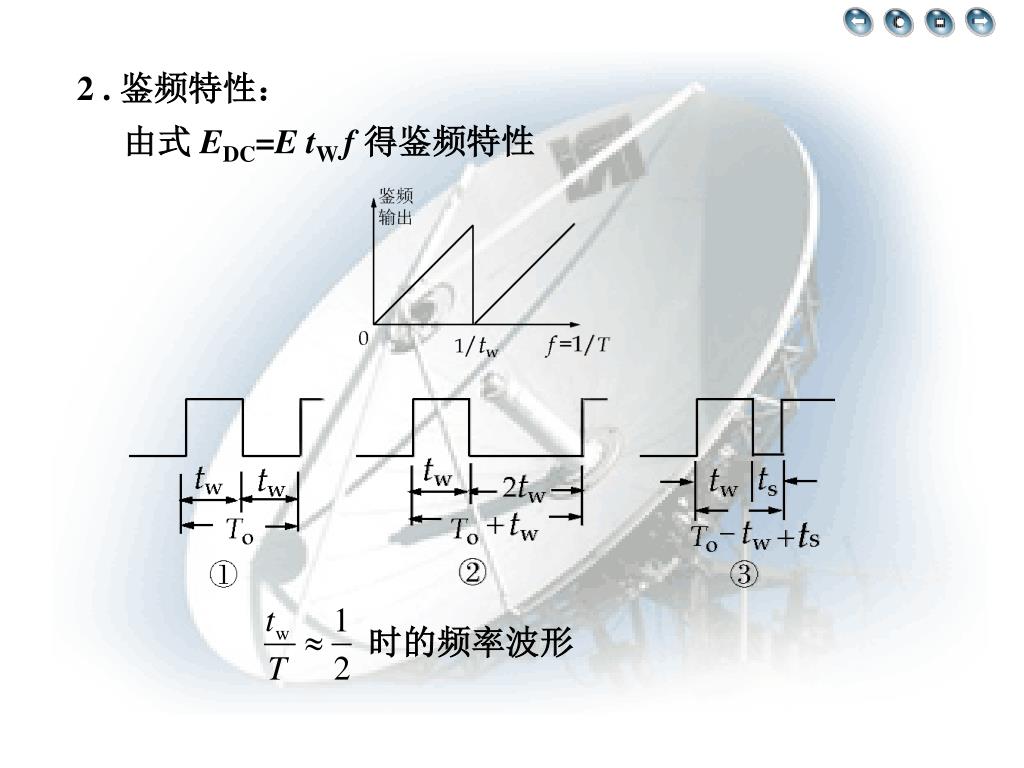

  14. 2 . 鉴频特性： 由式 EDC=E tW f得鉴频特性 时的频率波形

  15. 3 . 实测2FSK和解调波形

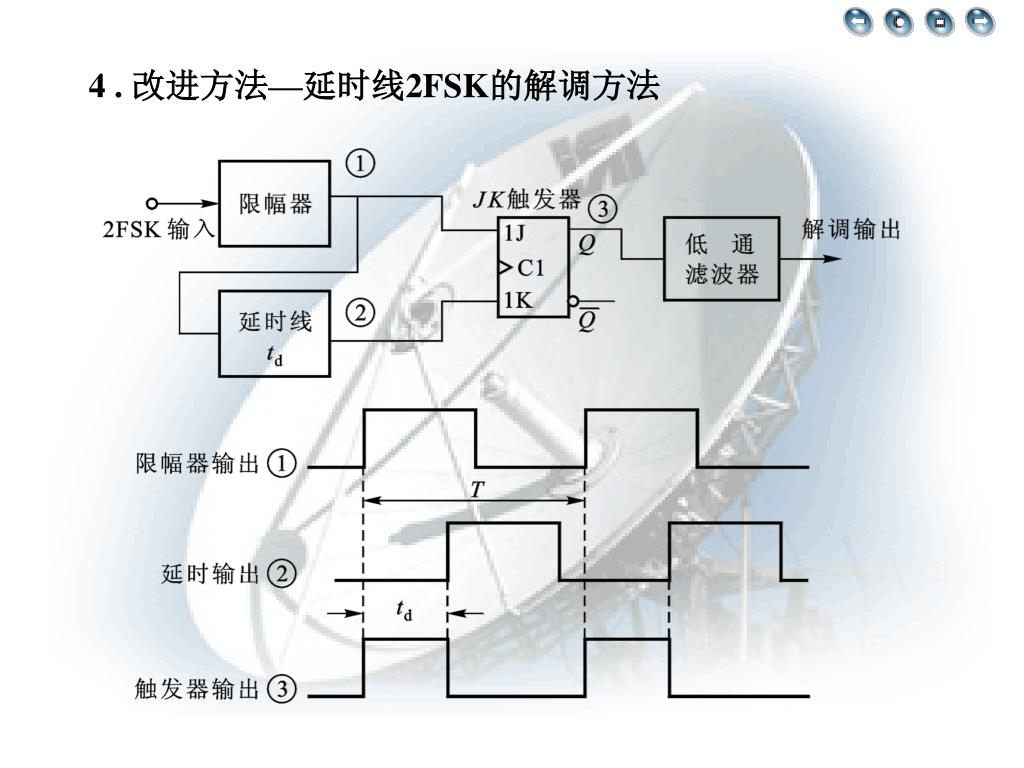

  16. 4 . 改进方法—延时线2FSK的解调方法

  17. §6-3、数字调相 6-3-1 二进制绝对调相 6-3-2、 二进制相对调相(二进制差分调相2DPSK) 6-3-3、四进制调相(4PSK)

  18. 6-3-1 二进制绝对调相 一、工作原理： 二进制绝对调相(二相绝对调相)利用载波不同 位的绝对值来传递数字信息。(2BPSK) 结论: a)二进制绝对调相信号 可以用相乘器产生 b) 码元为“1” 时vBPSK(t) 与调制的载波同相； 为“０”时则为反相 二进制信号 的调制时 是双极性基带信号 式中

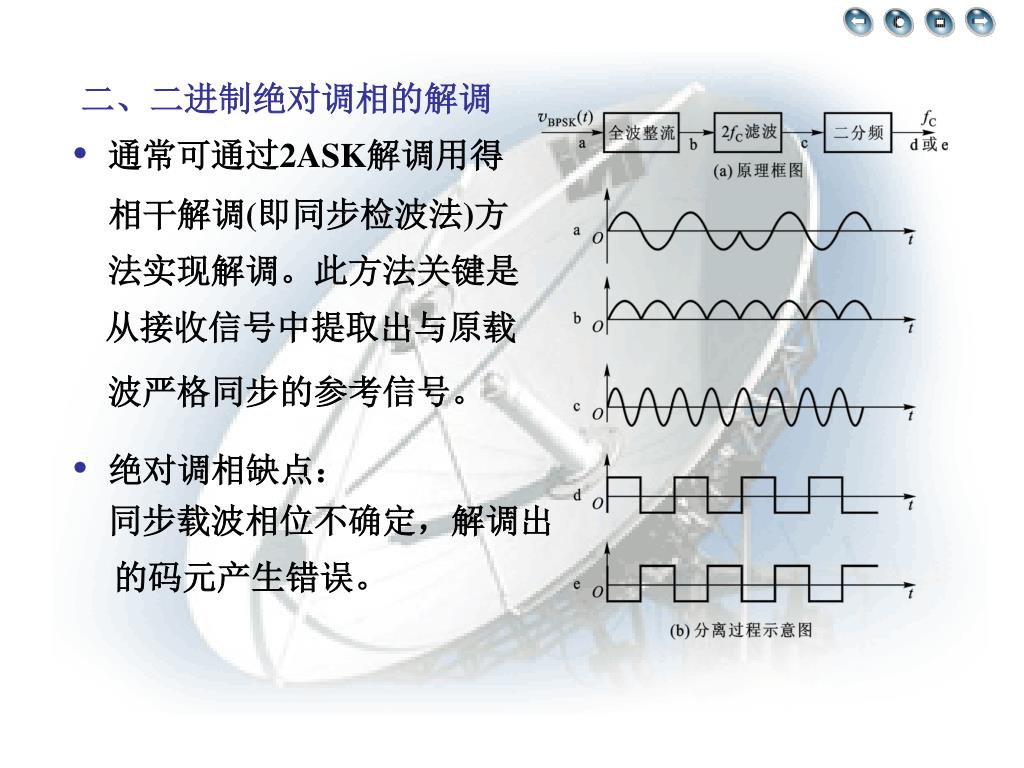

  19. 二、二进制绝对调相的解调 通常可通过2ASK解调用得 ● 相干解调(即同步检波法)方 法实现解调。此方法关键是 从接收信号中提取出与原载 波严格同步的参考信号。 绝对调相缺点： ● 同步载波相位不确定，解调出 的码元产生错误。

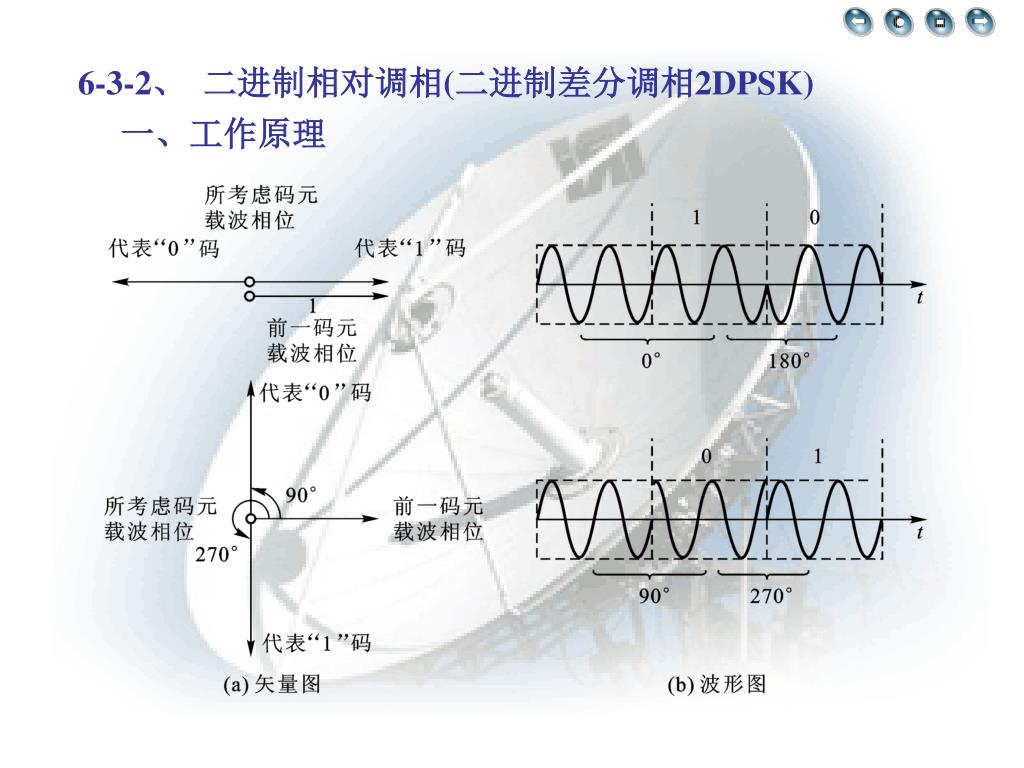

  20. 6-3-2、 二进制相对调相(二进制差分调相2DPSK) 一、工作原理

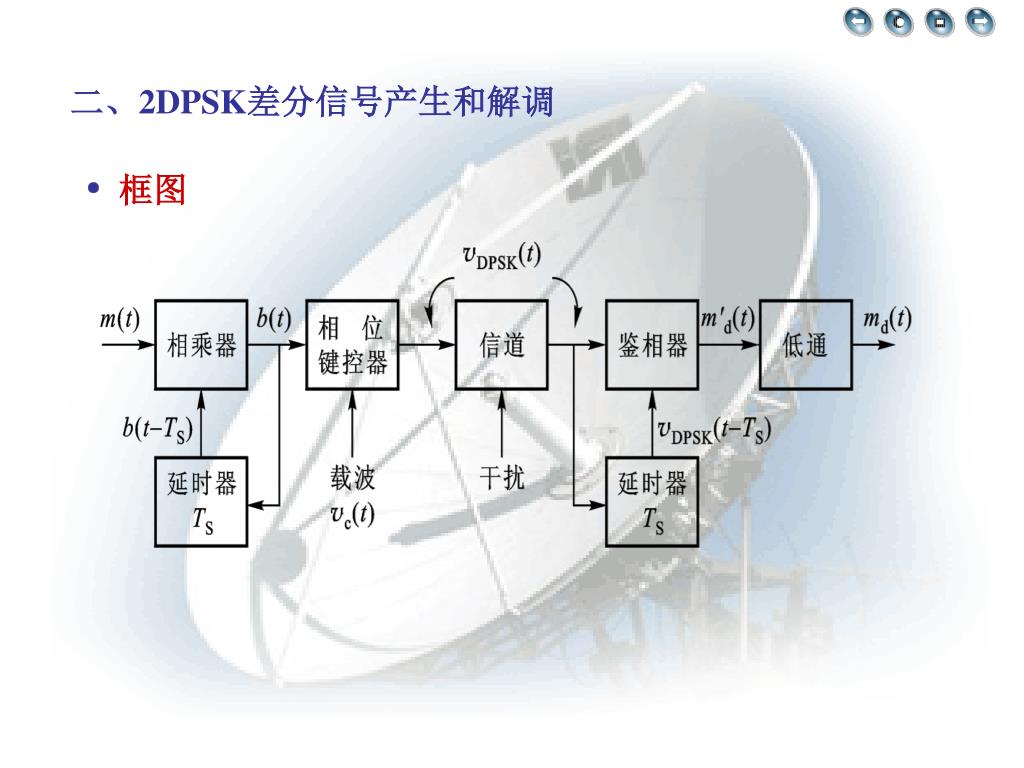

  21. 二、2DPSK差分信号产生和解调 框图 ●

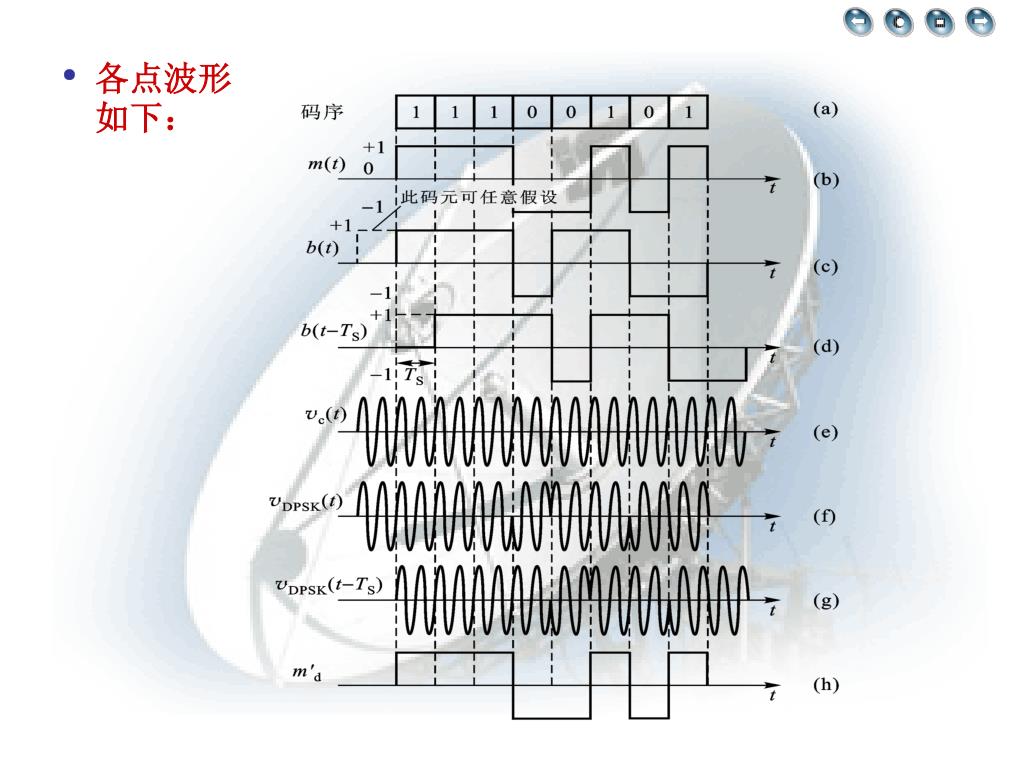

  22. 各点波形如下： ●

  23. 6-3-3、四进制调相(4PSK) 一、四进制调相的原理 二、四相绝对调相(4BPSK) 双比特码元ak，bk与载波相位的关系如下表所示

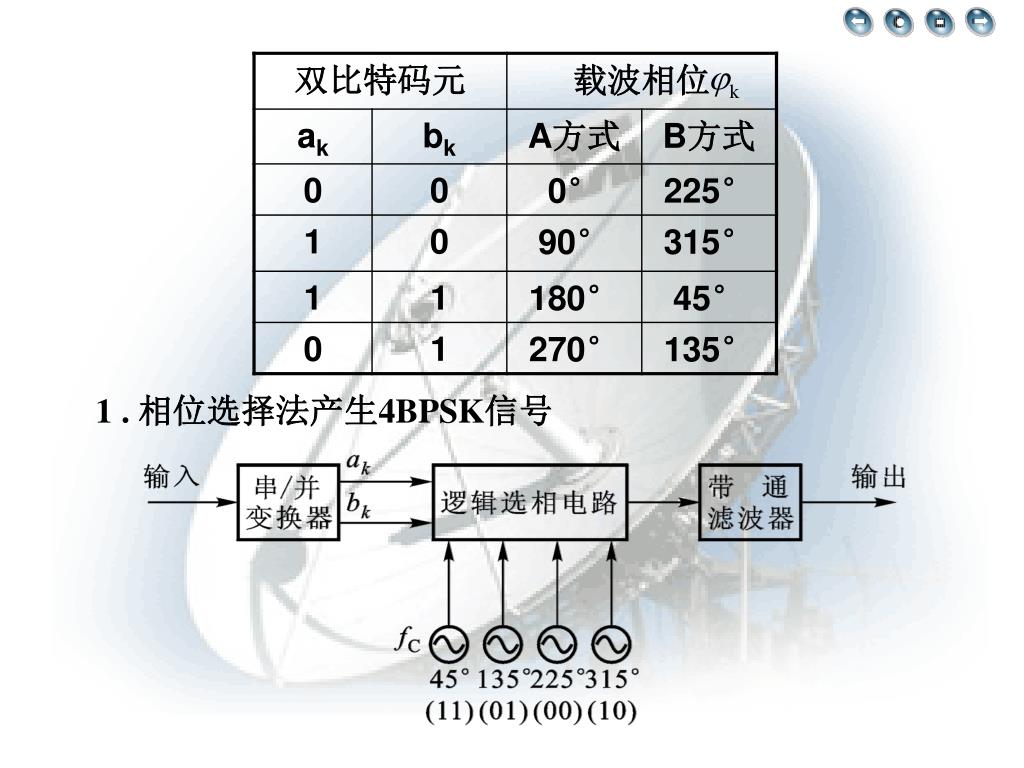

  24. 1 . 相位选择法产生4BPSK信号

  25. 2 . 调相法产生4BPSK信号 原理图 同相码序mI(t)和正码序mQ(t)波形 ● ● m(t)依次变换为并行的双 极性序列mI(t)和mQ(t)

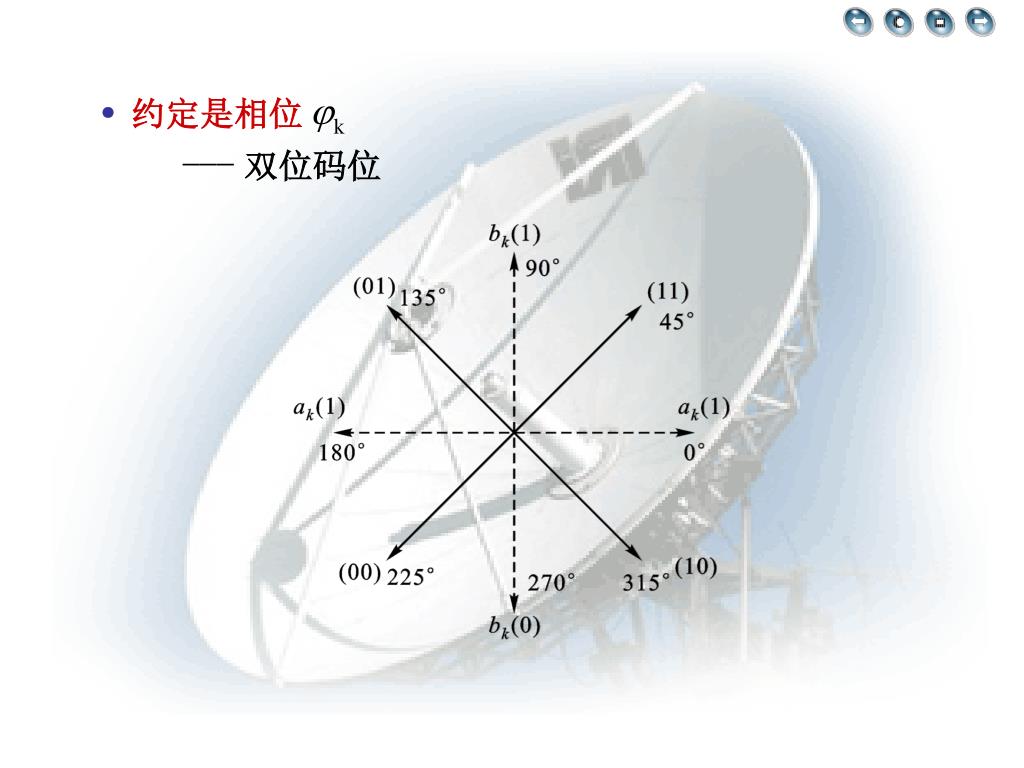

  26. 约定是相位 ● ___ 双位码位

  27. 与 ， 取值的关系如表6-2： ●

  28. 绝对四相调相逻辑过程如表6-3： ●

  29. 三、四相相对调相(4DPSK) 调相法产生4DPSK 信号 ●

  30. ak,bk与载波相位的关系如表所示 ●
