Санитарно-гигиенические помещения

1. Санитарно-гигиенические помещения Туалет для инвалидов

3. Знак доступности Кабинка для опорников Знак доступности с указанием направления размещается на подходах у санузлу, на входе в помещения туалетов (тамбур-шлюз) и непосредственно у входа в кабину для инвалидов. Рекомендуется пиктограмму выполнять рельефно (тактильную). Оформление пиктограммы по ГОСТ 52131-2007 «Средства отображения знаковые для инвалидов» или в соответствии с общим дизайн-проектом объекта.

4. Кабины в женском и мужском туалетах

5. Универсальная кабина • Универсальная кабина - кабина с отдельным входом для лиц обоего пола. Это позволит оказать помощь инвалиду сопровождающим лицом другого пола.

6. Зона для маневрирования перед кабиной • Дверь в санузел для инвалидов должна открываться наружу. 150см 150см

7. Кабинки с зоной пересаживания с одной стороны

8. Универсальная кабина Оснащение кабины: стационарные и откидывающиеся поручни; кнопка сигнализации; крючок для одежды и костылей, тактильная полоса к унитазу (рекомендуется)

9. Туалет для инвалидов-опорников Крючок для костылей с выступом от стены на 12 см и пристенные опорные поручни, дверной проем 80-90см

10. Опорные поручни у унитаза Размещаются на высоте 75 см Около унитаза со стороны посадки необходим откидной поручень. Стационарный поручень со стороны стены с креплением к стене или к полу.

11. Виды поручней для унитаза Стационарные Откидные

12. Ошибки при установке поручней в туалете Из-за стационарного поручня сбоку унитаза инвалид-колясочник не сможет разместить кресло-коляску рядом с унитазом и пересесть на него Унитаз высотой 40 см для инвалидов неприемлем, к тому же отсутствует второй поручень на стене

13. Унитаз • Для инвалидов имеющих проблемы с тазобедренными или коленными суставами, необходим высокий унитаз от 45 до 60 см. Это достигается применением специальных высоких унитазов, установкой унитаза на подставку

14. Зона для пересаживания Если со стороны посадки на унитаз установлен стационарный (не откидной) поручень, то указывается, что зона посадки отсутствует

15. Крючки для костылей

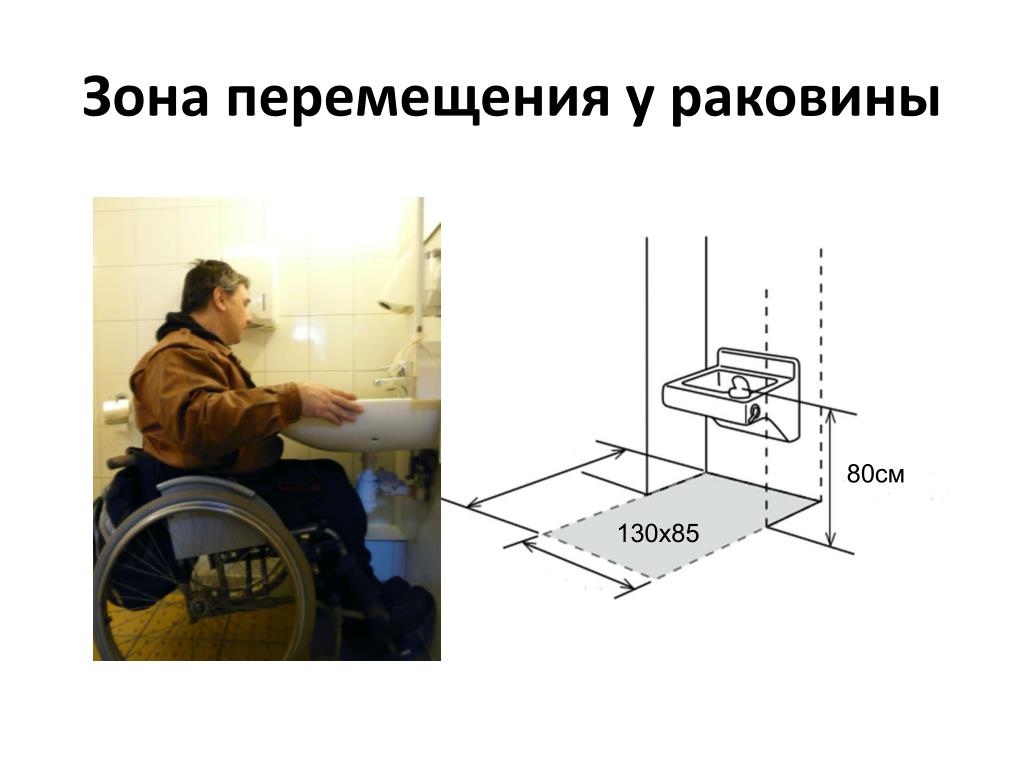

16. Зона перемещения у раковины 80см 130х85

17. Виды поручней у раковины

18. Защитное ограждение слива раковины Это неправильно! Должен быть обеспечен свободный подъезд на кресле-коляске вплотную к раковине. Под раковиной должно быть свободное пространство для подножки и коленей инвалида высотой 67см для коленей и 30см для подножки. Это будет невозможно, если у раковины есть подставка, короб с коммуникациями, ограждения

19. Раковины на подставках не удобны для колясочников. Низким поручнем опорнику пользоваться неудобно.

20. Экстренный вызов • Сигнал выводится на пульт дежурного или(или) на сигнальную лампочку над дверью санузла с подачей звукового сигнала

21. Сантехническая арматура Рекомендуется применение водопроводных кранов рычажного или нажимного действия, а при возможности бесконтактно. Раздельная регулировка воды запрещена

22. Зеркало • Зеркало устанавливается на высоте не более 1,0 м. • При более высокой установке необходимо обеспечить изменения угла наклона до 10, что обеспечит удобство обзора для колясочника, при этом инвалиду приходится держать голову в откинутом положении , что требует чрезмерного напряжения позвоночника.

23. Замок • Дверь должна открываться наружу и замок с заверткой удобная для захвата и возможностью открыть дверь снаружи спецключом в чрезвычайной ситуации

24. Как закрыть дверь На двери необходим доводчик или дополнительная ручка с внутренней стороны двери на всю ширину дверного полотна

25. Выключатель • Выключатель в зоне досягаемости инвалида на кресле-коляске на высоте 110 см. В школах обычно размещают выключатель с диодной подсветкой внутри кабины санузла

26. Так делать нельзя! Это отлично!
