Toshiba dynabook AX/353APDSの分解/組立方法 Ryo Sugihara (ryo@ucsd.edu) 2008/05/04 参考資料: http://blog.goo.ne.jp/gekkao/e/9997918850bc591439dd345ec84f271f

バッテリーを外す

キーボードの上のカバーを外す キーボードを固定してるネジ • マイナスドライバーなどを差し込んでいく。慎重に。 • 特にヒンジの部分は外すのがなかなか難しい。

キーボードを外す • ここがつながってるので注意。

画面につながるケーブルを外す • 丸の部分のコネクタを外す

キーボードの上にあるボタン類の基盤を外す • 丸の部分のコネクタは外さないでいい。 • 外すとつけるのが結構面倒。

裏面のねじを外していく • 画面を保護するためにシートを挟んでおく

裏返す • ネジをなくさないように。長さが違うが、裏面のネジ穴にB8とかB20とか書いてあり、数字が長さを示しているのでそれに従えば大丈夫。

この時点ではまだ外れない • ネジを外し忘れてる模様

DVDドライブを外す • ここを指で左のほうに押せば簡単に外れる

DVDドライブで隠れていたネジを外す • ３つある。写真では外れてるが、メモリ拡張用などのふたは外す必要ないと思う。

バッテリーのところの見えにくいネジを外す • 縁に3つほどあったのを見落としていた。後でわかったが、緑の丸のところの変わった形のネジは外す必要なし。

画面+上部と下部にわける • つながってるケーブルがあるので慎重に。ボタンの基盤は丸で囲った穴を通して下に送るべき。実際には引っ掛けてコネクタを外してしまった。

つながってるケーブルを外す • 丸の部分。画面の部分を持ち上げたままの作業なのでやや大変。

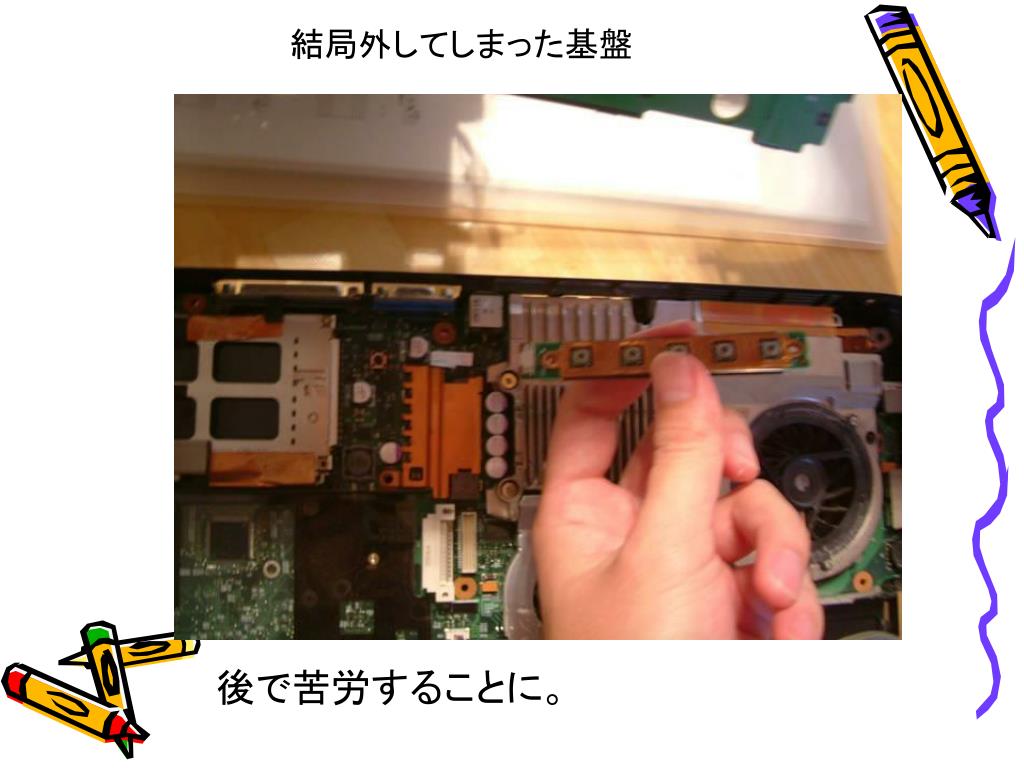

結局外してしまった基盤 • 後で苦労することに。

上部裏面、タッチパッドの裏 • さっきの（外す必要のない）変な形のネジはこの基盤を固定している。

下部 • 右上が問題のCPUファン

ファンを取り外す • ファンは底部から背面に向かって風を送るが、ほこりが大量にたまって風が通らない状態。

ほこり • 別角度から

ほこり（２）

ほこり（３）

ブラシなどで掃除する • 掃除後の状態

ファンも掃除

組み立て • 画面をつけて、裏返してネジをとめていく。丸のところだけS8というネジなので注意。このネジでDVDドライブを固定しているので、先にDVDドライブを入れておく必要がある。

コネクタを元通りにつなぐ • ここを挿すのはなかなか難しいので外すべきじゃない。

なんとか元通りに

無事起動

ちゃんと風が通るようになった
