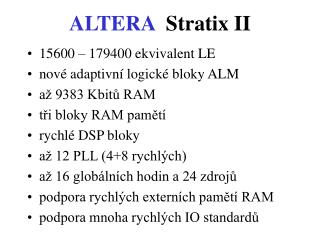

  1. ALTERAStratix II • 15600 – 179400 ekvivalent LE • nové adaptivní logické bloky ALM • až 9383 Kbitů RAM • tři bloky RAM pamětí • rychlé DSP bloky • až 12 PLL (4+8 rychlých) • až 16 globálních hodin a 24 zdrojů • podpora rychlých externích pamětí RAM • podpora mnoha rychlých IO standardů

  2. Přehled

  3. Funkční popis • řádkové a sloupcové propojení mezi LAB, paměťovými bloky a DSP • každý LAB (logic aray block) se skládá z 8 ALM (adaptive logic module) , bloky jsou v řádcích a sloupcích • M512 (576b) dual port paměti ve sloupcích mezi LAB • M4K dual port paměť se 4kbity (4608b), bloky mezi určitými LABs • M-RAM 512Kb dual port paměť uvnitř log. pole • DSP bloky až 36x36b ve dvou sloupcích • I/O piny ovládané IOE (IO element) umístěné na koncích řádků a sloupců, vysokorychlostní sériové rozhraní

  4. Blokový diagram

  5. Přehled

  6. Struktura a propojení LAB

  7. LAB • každý LAB obsahuje 8 ALM, kontrolní signály, lokální spojení, LUT (look up table) (logická funkce) a registry • přímé spojení lze provést v rámci LAB nebo se sousedními LAB, M512 RAM, M4K RAM nebo DSP

  8. Přímé spojení

  9. Přehled řídících signálů

  10. ALM adaptive logic module • obsahuje LUT (log. funkce) s až 8 vstupy , která může být rozdělena na dvě ALUT a realizovat kombinace dvou funkcí • 2 programovatelné registry (D,T,JK,SR), řetězec carry • podporuje dynamické přičítání a odčítání bitů • všechny typy propojení:lokální, řádkové, sloupcové, řetězení LUT, řetězení registrů a přímé propojení

  11. ALM adaptive logic module

  12. ALM adaptive logic module

  13. ALM normální mód vhodný pro realizaci logických a kombinačních funkcí

  14. ALM extended mód vhodný pro realizaci specifických 7 vstupových funkcí

  15. ALM aritmetický mód vhodný pro realizaci sčítaček, čítačů, komparátorů ... užívá dvě sady dvou čtyřvstupových LUT a dvě sčítačky

  16. ALM sdílený aritmetický mód umožňuje realizaci třívstupového součtu užívá 4 čtyřvstupové LUT a dvě sčítačky

  17. R4 a R24 interconnect horizontální spojení přes 4(R4) nebo až 24(R24) sloupců

  18. C4 a C16 interconnect vertikální spojení přes 4(C4) nebo až 16(C16)řádků

  19. Paměť M512 RAM • bloky 576 bitů RAM (s paritou) • může být konfigurována v několika módech: dual/single port RAM, FIFO, ROM a shift registr • může mít různé hodinové/datové vstupy a výstupy • propojení – lokální, přímé, R4, C4

  20. Paměť M512 RAM

  21. Paměť M4K RAM • bloky 4608 bitů RAM (s paritou) • může být konfigurována v několika módech: dual/single port RAM, FIFO, ROM a shift registr • může mít různé hodinové/datové vstupy a výstupy • propojení – lokální, přímé, R4, C4

  22. Paměť M4K RAM

  23. Paměť M-RAM • 589824 bitů RAM (s paritou) • může být konfigurována v několika módech: dual/single port RAM a FIFO • může mít různé hodinové/datové vstupy a výstupy • propojení – přímé, R4, R24, C4

  24. Paměť M-RAM umístění bloků M-RAM se liší podle typu součástky

  25. Bloky DSP • lze užít na FIR/IIR filtry, FFT, DCT, ... • speciální operace – násobení a součet nebo akumulace a pod. • nastavitelná násobička jako osm 9x9bitů, čtyři 18x18 bitů nebo jedna 36x36 bitů • operace s nebo bez znaménka • uspořádání ve sloupcích • vstupní a výstupní registry • propojení – přímé, R4, C4

  26. Bloky DSP

  27. Bloky DSP

  28. Hodiny • až 16 vstupních pinů pro hodiny • až 16 globálních hodin, 32 regionálních • hodiny lze zavést do všech bloků LE, IOE, RAM, DSP • různé módy regionálních hodin • programovatelné a rychlé PLL

  29. Hodiny

  30. I/O vlastnosti • vyhovuje 3,3V 64bit 133MHz PCI- X • JTAG(Joint Test Action Group) a BST(boundary-scan test) podpora • třístavové budiče • nastavení rychlosti přeběhu • programovatelný pull up rezistor • programovatelné zpoždění • nastavitelný výstup jako otevřený kolektor • nastavení výstupního napětí a proudu (3,3V, 2,5V, 1,8V, 2-24mA podle IO standardu) • 1,5 – 3,3V tolerantní vstupy • DDR (double data rate) registry • podporuje rychlé diferenciální I/O až 1Gbps

  31. I/O propojení

  32. I/O propojení

  33. I/O struktura

  34. IO podporované standardy

  35. Stratix II GX • postaven na podobné architektuře jako Stratix II • obsahuje 4 až 20 kanálů vysokorychlostních transceiverů až 6,375 Gbps • kompatibilní s PCI expres, Gigabit Ethernet, SDI, ... • 8 – 40 bitů délka slova • nastavení zakončovacích odporů • programovatelné výstupní napětí

  36. Přehled

  37. Blokové schéma transceiveru
