Presentation Transcript

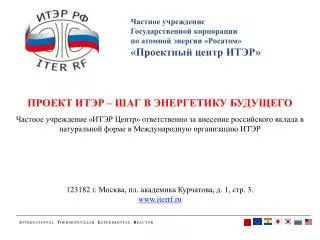

  1. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» ПРОЕКТ ИТЭР – ШАГ В ЭНЕРГЕТИКУ БУДУЩЕГО Частное учреждение «ИТЭР Центр» ответственно за внесение российского вклада в натуральной форме в Международную организацию ИТЭР 123182 г. Москва, пл. академика Курчатова, д. 1, стр. 3. www.iterrf.ru INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  2. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru ITER International Thermonuclear Experimental Reactor • Большой радиус плазмы: 6.2 м • Объем плазмы: 840 м3 • Ток плазмы: 15 MA • Плотность плазмы: 1020м-3 • Темп. плазмы:  20 кэВили 200 млн. град. • Термоядерная мощность: 500 MВт ИТЭР – первый в мире международный экспериментальный термоядерный реактор ИТЭР – крупнейший современный международный научно-технический проект ИТЭР – важный шаг в энергетику будущего INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  3. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru История Проекта INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  4. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Токамак В основе ИТЭР лежит термоядерная установка ТОКАМАК (ТОроидальнаяКАмераМАгнитная Катушка), концепцию которой предложили в 50-х годах выдающиеся российские ученые академики И.Е. Тамм и А.Д. Сахаров и развили впоследствии академики Л.А. Арцимович, М.А Леонтович и Б.Б. Кадомцев Схема классического ТОКАМАКа 1 5 3 1. Катушки полоидального магнитного поля 2. Вакуумная камера 3. Индуктор 4. Плазма 5. Катушки тороидального магнитного поля 2 4 1 INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  5. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Термоядерный синтез Слияние ядер дейтерия и трития – наиболее осуществимая термоядерная реакция D–T смесь должна быть нагрета до 100 млн. С° (в 5 раз больше, чем t° в недрах Солнца) D–T газ превращается в полностью ионизированную плазму D+и T+реагируют с образованием нейтрона и ядра гелия (α-частицы) Выделяемая энергия равна 17,6 МэВна один акт реакции Схема реакции синтеза INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  6. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Наработка трития Дейтерий содержится в обычной воде, и технология его получения из воды хорошо отработана. Тритий практически отсутствует на Земле, но его можно получить, если нейтрон провзаимодействует с литием (Li) Оба изотопа лития Li6(7,5%) и Li7(92,5%) генерируют тритий в реакциях: Li7 + n = He4 + T + n – 2,47 MэB, Li6 + n = He4 + T + 4,8 MэB. INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  7. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Термоядерная энергетика В первом контуре - преобразование кинетической энергии термоядерных нейтронов в тепловую энергию теплоносителя и наработка трития Во теплообменнике – разогрев теплоносителя (вода) второго контура и генерация пара Во турбинном генераторе производство электроэнергии Термоядерное топливо неисчерпаемо и, что важно, равномерно распределено по планете INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  8. Международная организация ИТЭР Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Участниками Проекта ИТЭР являются: Европейский Союз, Китай, Индия, Япония, Республика Корея, Российская Федерация, Соединенные Штаты Америки 21 ноября 2006 г. в Елисейском дворце (Париж, Франция) представителями семи стран-участниц Проекта ИТЭР было подписано Соглашение о создании Международной организации ИТЭР Соглашение официально вступило в силу 24 октября 2007 г. 17 января 2013 г. в Кадараше состоялась церемония инаугурации только что возведенного здания Штаб-квартиры Организации ИТЭР Начаты работы по закладке фундамента для будущей установки INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  9. Вклад России в ИТЭР Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Кабель сверхпроводника для катушек полоидального и тороидального магнитного поля Верхние патрубки для вакуумной камеры ИТЭР Компоненты первой стенки, механические опоры и электрические соединители бланкета Катушка полоидального магнитного поля Проведение испытаний диверторных компонент, обращенных к плазме Купол диверторных кассет Коммутирующее оборудование для системы питания Девять систем диагностики для измерения параметров плазмы Вклад России в Проект ИТЭРсоставляет 9,09% от стоимости сооружения ИТЭР и реализуется в виде изготовления и поставки уникального высокотехнологичного оборудования Криостаты для холодных испытаний сверхпроводников Установки для испытаний заглушек портов INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  10. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Агентство ИТЭР РФ Основные функции Агентства ИТЭР 1. Организация и контроль качества проектирования и изготовления систем ИТЭР в рамках ответственности Российской Федерации. 2. Организация поставок и ввода в эксплуатацию на установке ИТЭР создаваемых в России систем. 3. Подготовка, заключение и сопровождение соглашений об изготовлении и поставке, внешних контрактов и внутренних договоров. 4. Создание баз данных по интеллектуальной собственности и термоядерных технологий, разработанных в рамках Проекта ИТЭР и организация доступа к аналогичным базам данных партнёров. 5. Организация информационных сетей, удалённого участия в экспериментах и видеоконференций. 6. Обеспечение взаимодействия с организацией ИТЭР и международной кооперации с партнёрами. Распоряжением Правительства РФ от 26 января 2011 г. № 75-р обязанности по обеспечению внесения вклада Российской Федерации в натуральной форме в Международную организацию ИТЭР возложены на Частное учреждение ГК «Росатом» «Проектный центр ИТЭР» INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  11. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Осн. поставщики Физико-технический институт имени А.Ф. Иоффе Российской академии наук Государственная корпорация по атомной энергии «Росатом» (Государственный заказчик) Национальный исследовательский центр «Курчатовский институт» (Агентство ИТЭР РФ до 2011 г.) Институт прикладной физики Российской академии наук Государственный научный центр Российской Федерации Троицкий институт инновационных и термоядерных исследований Федеральное государственное унитарное предприятие «Научно-исследовательский институт электрофизической аппаратуры имени Д.В. Ефремова» Всероссийский научно-исследовательский проектно-конструкторский и технологический институт кабельной промышленности Открытое акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля» INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  12. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Системы Диагностическая система для спектроскопии водородных линий Диагностика основана на измерении временного поведения и пространственного распределения  яркости, а также формы спектров видимых линий бальмеровской серии водорода Полоидальная катушка магнитной системы ИТЭР Система полоидального магнитного поля (PF1 является одной из шести катушек) расположена снаружи тороидальной магнитной системы ИТЭР и обеспечивает полоидальное магнитное поле, необходимое для создания плазмы, поддержания тока в ней и управления положением и формой плазмы Установки для испытаний порт-плагов Испытательные стенды для экваториальных и верхних порт-плагов (PPTF) разрабатываются для проведения предварительных тепловых, вакуумных и функциональных испытаний порт-плагов до установки их на токамак. INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  13. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Системы Верхние патрубки вакуумной камеры ИТЭР Патрубки вакуумной камеры предназначены для установки систем диагностики и нагрева плазмы, вакуумной откачки и доступа внутрь камеры в процессе эксплуатации установки. Патрубки, как и вакуумная камера в целом, являются первым барьером безопасности ИТЭР и относятся к оборудованию, работающему под давлением с радиоактивными материалами Гамма спектрометрическая система для диагностики плазмы ИТЭР Диагностика предназначена для измерения распределения и динамики движения энергичных ионов в полоидальном сечении реактора. Контроль движения энергичных ионов – одна из важнейших задач в диагностике плазмы ИТЭР Оборудование для ЭЦР нагрева и генерации тока Одним из обязательств России в рамках Проекта ИТЭР является изготовление и поставка оборудования для ЭЦР нагрева и генерации тока – гиротрона170 ГГц /1МВт INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  14. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Системы Центральная сборка дивертора и Компоненты 1-й стенки Первой материальной границей, удерживающей горячую плазму в термоядерном реакторе, являются диверторная мишень и первая стенка. Первая стенка непосредственно обращена в плазму и защищает системы ИТЭР от тепловых потоков. Дом-лайнер обращен в плазму и защищает системы ИТЭР от тепловых и корпускулярных потоков Анализаторы атомов перезарядки Lenpaи Henpa Анализаторы атомов перезарядки LENPA и HENPA – Нейтральная диагностика – одна из важнейших составляющих диагностической системы ИТЭР. Нейтральная диагностика основана на измерении абсолютных потоков и анализе энергетических спектров атомов перезарядки, испускаемых плазмой Нейтронная диагностика ИТЭР Нейтронная диагностика, разработка и поставка которой поручена России в рамках совместной реализации проекта ИТЭР, представляет собой одну из ключевых диагностических систем, которая позволит прямыми измерениями продемонстрировать достижение термоядерного синтеза в реакторном масштабе INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  15. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Системы Рефлектометрическая диагностика ИТЭР Рефлектометрическая диагностика (HFSрефлектометрия) – одна из важнейших составляющих диагностической системы ИТЭР. В основу диагностики положен физический принципотражения электромагнитных волн от плазмы Сверхпроводники магнитной системы ИТЭР Сверхпроводники предназначены для изготовления обмоток катушек магнитной системы ИТЭР и представляют собой уникальное кабельное изделие, содержащее более тысячи единичных сверхпроводящих проволок, каждая из которых содержит более 10 тысяч тончайших (2-6 микрон) сверхпроводящих волокон Коммутационное оборудование для системы питания ИТЭР Результаты многолетней работы в этой области, достигнутые российскими учеными и инженерами, послужили основой того, что поставка всего комплекса коммутационного оборудования была поручена Российской Федерации INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  16. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Системы Активная корпускулярно-спектроскопическая диагностика (CXRS) С помощью CXRS измеряются такие важнейшие параметры плазмы, как профиль ионной температуры, профили скоростей полоидального и тороидального вращения плазмы, а также концентрация и распределение легких примесей внутри плазменного шнура Лазерно-индуцированная флуоресценция Лазерно-индуцированная флуоресценция предназначена для измерения параметров гелия и внешних примесей в диверторе. Система также может быть использована для оценки электронной температуры в диверторе Томсоновское рассеяние в диверторе ИТЭР Основным предназначением данного диагностического комплекса является измерение пространственных распределений электронной температуры и концентрации в самой проблемной области токамака – диверторе – единственном месте токамака, где плазма касается материальной стенки. Соединители бланкета Базовая конструкция крепления бланкета реактора ИТЭР представляет собой систему из четырех гибких опор, удерживающих модуль в радиальном направлении, и трех ключей, являющихся принадлежностью вакуумной камеры и ограничивающих перемещения модуля в полоидальном и тороидальном направлениях. INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  17. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Соглашения о поставке • С этого момента Агентство ИТЭР РФ подписало еще девять Соглашений об изготовлении и поставке: • Верхних патрубков ИТЭР • Диверторных систем • Сверхпроводящего кабеля для катушек полоидального поля • Коммутационной аппаратуры • Катушки полоидального поля (PF1) • Испытательных стендов для экваториальных и верхних порт-плагов • Комплекса рефлектометрической диагностики • Анализаторов атомов перезарядки • Системы нагрева плазмы и генерации тока 12 февраля 2008 г. между Агентством ИТЭР РФ и Международной организацией ИТЭР подписано первое Соглашение о поставках оборудования (сверхпроводящий кабель) INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  18. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Сотрудничество по ИТЭР На территории Проектного центра ИТЭР регулярно проходят важные международные встречи с участием представителей Организации ИТЭР и Агентств ИТЭР стран-участниц Проекта В декабре 2012 г. российское Агентство ИТЭР посетил Генеральный директор Организации ИТЭР профессор Осаму Мотоджима Координационное совещание представителей Организации ИТЭР и Национальных агентств ИТЭР 08-10.09.2008 г. Заседание по планированию и графикам представителей Международной организации ИТЭР и Агентств ИТЭР 29.06 – 01.07.2009 г. INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  19. Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Российский сверхпроводник В октябре 2010 г. представителями Российского Агентства ИТЭР совместно с их европейскими коллегами были успешно завершены испытания изготовленного в России полномасштабного Nb-Ti проводника, предназначенного для катушек полоидального поля ИТЭР ПП1&6. Испытания проводились на установке SULTAN в Институте ПауляШеера (PSI, Швейцария) Предварительная обработка экспериментальных результатов и их анализ позволяют со всей очевидностью заявить, что параметры проводника заметно превосходят требования, предъявляемые к нему Международной организацией ИТЭР INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  20. Первая поставка сверхпроводящего NbTiкабеля партнёрам Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru • В конце августа 2011 г. с территории ОАО «ВНИИКП» были отправлены в Европу четыре медные и один ниобий-титановый макет кабеля полоидального поля ИТЭР. • Данные макеты предназначены для: • разработки технологии производства катушек полоидального поля PF1, • изготовления проводника (затягивания кабеля в джекет и компактирование проводника), • а также для симуляции двойной дисковой намотки. INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  21. Изготовление и испытания Nb3Sn сверхпроводника Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru В августе 2011 г. специалисты ОАО «ВНИИКП», головной организации по изготовлению в России проводников для ИТЭР, завершили изготовление 760 метрового медного макета проводника тороидального поля ИТЭР. Данная Длина – это первая из Длин, предназначенная для квалификации процесса производства проводников, которая включает в себя квалификацию наиболее значимых процессов. Одобрение макета означает завершение ввода в эксплуатацию линии джекетирования и переход к промышленному производству проводника тороидального поля. Первый Nb3Sn сверхпроводник Джакетирование Nb3Sn сверхпроводников в ИФВЭ (Протвино) INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  22. Создание гиротронов (ИПФ, ГИКОМ) Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Успешно проведены испытания оборудования для ЭЦР нагрева и генерации тока – гиротрона 170 ГГц /1МВт – который является одним из ключевых элементов ИТЭР. Проведенные в НИЦ «Курчатовский институт» испытания показали результаты 1,05 МВт / 500 сек. и 0,8 МВт / 1000 сек., что полностью соответствует требованиям ИТЭР INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  23. Стажировка российских специалистов Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Семеро молодых специалистов из России прибыли в конце января 2012 г. в Международную Организацию ИТЭР для прохождения 45-дневной стажировки. Генеральный директор Организации ИТЭР г-н Осаму Мотоджима приветствует прибывших специалистов. Инициатором приезда группы российских специалистов в Кадараш выступила Госкорпорация «Росатом» при подержке Генерального директора Организации ИТЭР г-на Осаму Мотоджима. В своей приветственной речи во вторник, 24 января, г-н Мотоджима заявил, что «мы будем крайне признательны за любые предложения по упрощению проекта». По его словам, «этот опыт научного обмена должен послужить примером, которому последуют и другие Агентства ИТЭР». INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  24. Производство ТП проводников Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru В конце февраля 2012 г. на территории ИФВЭ (Протвино) кабель был затянут в изготовленную там же стальную оболочку. За этим последовала стадия компактирования и смотки проводника в соленоид диаметром четыре метра 17.01.2012 г. ОАО «ВНИИКП» приступил к скрутке 760-метрового ниобий-оловянного кабеля для ТП катушек магнитной системы ИТЭР. Это первая штатная единица оборудования, входящая в российские обязательства, которая будет изготовлена и поставлена в Международную организацию ИТЭР 09.10.2012 г. из НИЦ «Курчатовский институт» на таможенный пост для дальнейшей транспортировки в Европу были отправлены две квалификационные длины проводника тороидального поля для магнитной системы ИТЭР: медный макет и 100 метровый квалификационный проводник. Это первая российская поставка проводника для катушек тороидального поля INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  25. Активное международное сотрудничество Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru В марте 2012 г. в рамках московского визита генеральный директор Организации ИТЭР г-н Мотоджима провел встречу с встречи с российскими членами Совета ИТЭР, руководителями российских организаций и предприятий, участвующих в изготовлении систем ИТЭР, и сотрудниками ЧУ «ИТЭР-Центр». В ходе визита было подписано девятое Соглашение о поставках оборудования В сентябре 2012 г. в Москве прошло международное совещание по изготовлению проводников для магнитной системы ИТЭР. По мнению представителя Организации ИТЭР, Россия показала себя активным и работающим на опережение партнером, проявившим желание и умение действовать сообща INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  26. Выполнение обязательств по поставкам Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru В конце октября 2012 г. во ФГУП «НИИЭФА им. Д.В. Ефремова» были начаты первые испытания обращенных к плазме компонентов полномасштабного прототипа наружной диверторной мишени установки ИТЭР. Это первая из нескольких десятков серия испытаний, результаты которой позволят детально отработать технологию производства соответствующих элементов ИТЭР В октябре 2012 г. на установке SULTAN (Лозанна) успешно прошли испытания российские ТП проводники, состоящих из тысяч ниобий-оловянных стрендов, знаменуя собой успешное завершение предпроизводственной стадии поставки проводника тороидального поля и переход к финальной стадии производства INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR

  27. 1 2 3 Мощный импульс для развития национальной программы термоядерных исследований и развитие ряда научных школ и высокотехнологич-ных отраслей промышленности Отработка технологий строительства аналогичных термоядерных установок, подготовка научных и инженерных кадров Полный доступ к технологиям и разработкам Проекта ИТЭР Частное учреждение Государственной корпорации по атомной энергии «Росатом» «Проектный центр ИТЭР» www.iterrf.ru Значимость Что даст России участие в Проекте ИТЭР INTERNATIONAL THERMONUCLEAR EXPERIMENTAL REACTOR
