  1. 공공기관에서의 UTM과 혼합공격 차단기법 May.2004 Fortinet Korea Inc.

  2. Index 혼합공격과 UTM의 위협 차단 방법론 UTM 기술적 구성 적용사례 Q & A

  3. [1] 혼합 공격과 UTM의 위협 차단 방법론

  4. 공공기관의 보안 위험 • 1. Application 공격에 노출 • 방화벽의 Open Port (Service Port)를 통해 유입 • IPS/IDS의 Signature 차단 방식으로는 한계가 있음 (압축?) • 목적형 백도어 Code 작성 또는 기존의 백도어 프로그램 변형 가능성 • Spyware에 대한 방어 취약 (사용자 백신에 의존) • 웹 상의 악성 프로그램에 대한 방어 취약 (사용자 백신에 의존) • 2. 혼합 공격에 노출 • 하나의 공격을 성공 시키기 위해 Multi-Protocol 사용 • 공격 성공률을 높이기 위해 취약점 공격 + Application 공격

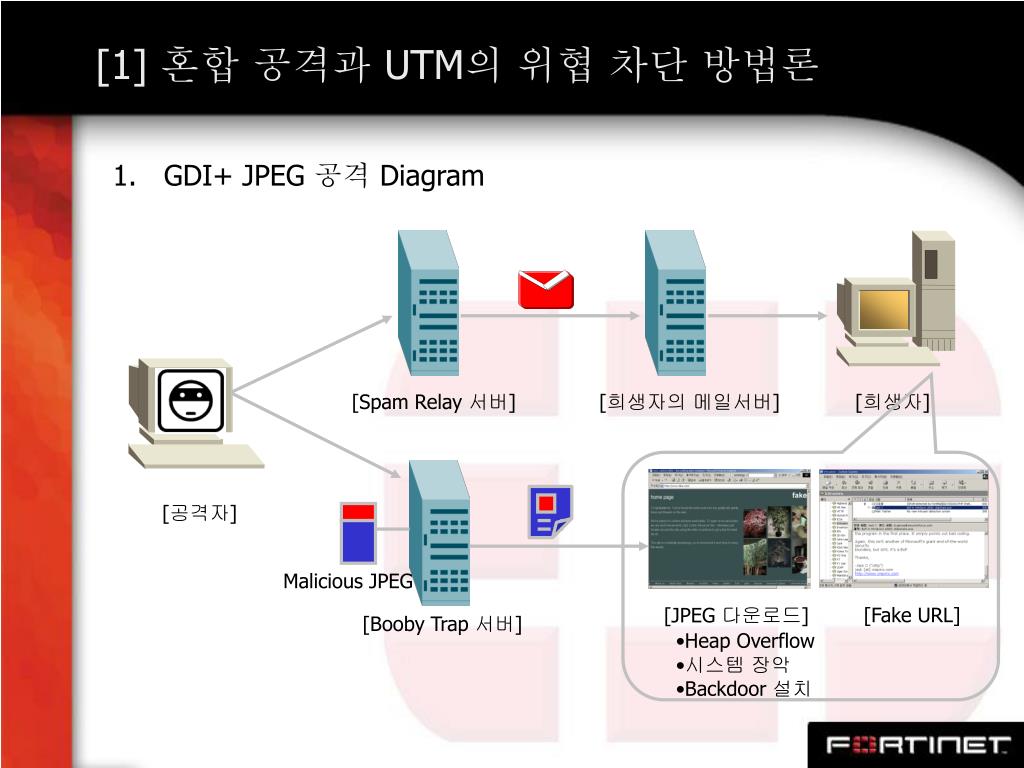

  5. [1] 혼합 공격과 UTM의 위협 차단 방법론 • GDI+ JPEG 공격 Diagram [Spam Relay 서버] [희생자의 메일서버] [희생자] [공격자] Malicious JPEG [JPEG 다운로드] [Fake URL] [Booby Trap 서버] • Heap Overflow • 시스템 장악 • Backdoor 설치

  6. Attack…………..메일로 공격 JPEG Image가 있는 사이트 URL을 전송 • 1) IPS : Signature Base • 메일 메시지 내의 단순 URL Link임으로 미 탐지 (False Negative) • 공격 인지 후 해당 URL (또는 Text Message)을 문자열로 추가하는 방식으로 차단 (URL Hopping의 경우에는?) • 2) Anti- Spam 메일 서버 • Relay Domain Server List에 등록된 도메인으로 부터의 메일이라면 차단 • 금지단어 체크 • DNS Lookup • 단점 ] 위의 Blocking Rule을 피해 전송 가능 • 3)메일 서버 상의 Vaccine Software 또는 메일 방역 서버 • 첨부화일 형태의 바이러스가 아니므로(단순 URL Link임으로) 미 탐지 • 4)Client 상의 Vaccine Software • 첨부화일 형태의 바이러스가 아니므로(단순 URL Link임으로) 미 탐지 2. 어떻게 막을 것인가?

  7. Attack…………..웹브라우저로 공격 JPEG Image가 포함된 HTML 문서를 다운 받는 단계 • 1) IPS : Signature Base로 차단 • /^Content-type\s*\x3a\s*image\x2fp?jpe?g.*\xFF\xD8.{2}.*\xFF[\xE1\xE2\xED\xFE]\x00[\x00\x01]/smi 이 포함된 패킷은 차단 • 단점 ] Multi-Packet에 공격 Signature가 분리되어 유입 될 경우 미 탐지 가능성 있음 • 2) Anti- Spam 메일 서버 • Web Packet이 우회 함으로 아무 역할 못함 • 3)메일 서버 상의 Vaccine Software 또는 메일 방역 서버 • Web Packet이 우회 함으로 아무 역할 못함 • 4)Client 상의 Vaccine Software • JPEG Image Scan 하지 않음 (할 경우 성능 저하) • Heap Overflow에 대해 탐지하지 않음

  8. Blocking…………..혼합 공격임으로 가능한 방법을 모두 동원하여 차단 • 혼합공격 (Inbount + Outbound)을 차단하기 위한 Network Layer에서의 조치 사항들 • 1st Action ; 메일 메시지내의 특정 URL+Keyword Filtering & Blocking • 2nd Action ; 특정 웹사이트 URL 접근 차단 • 3rd Action ; 모든 inbound Packet 내의 공격 Pattern 값 검사 후 차단 • 4th Action ; 모든 inbound Application 내의 공격 Pattern 값 검사 후 차단 • 혼합공격 (Inbount + Outbound)을 차단하기 위한 Client Layer에서의 조치 사항들 • 5th Action ; Client Vaccine Software Pattern Update • 6th Action ;Client Vaccine에서 모든 JPEG 이미지 스캔 하도록 옵션 조정 • 7th Action ; O/S, Application의 보안 Patch • 감염 후 공격을 차단하기 위한 Network Layer에서의 조치 사항들 • 8th Action ; Firewall Rule에 위반한 Packet에 대한 분석 • 9th Action ;각종 Backdoor Port 감시 및 Protocol Normalization • 10th Action ; 이상 트래픽에 대한 분석 및 감시

  9. 보안 Team의 위협 정보 취득/분석의 한계와 내부적용 • 너무 많은 정보 원천들 ; CERT, BugTraq, UNIRAS, X-Force, SANS, SecurityFocus, Secunia 등 • 정보 원천에서 획득한 정보의 분석 (하루 평균 25개의 위협경고, 3~4개의 바이러스 분석) • 내부 적용의 한계 : Server / PC의 O/S별, Application별 분석에 따른 조치 사항 적용 • 너무 많은 보안 벤더와 장비에 새 위협 차단 설정 작업들 • 너무 많이 설치되어 있는 보안 장비들 ; Firewall, IDS, IPS, Anti-Spam, Virus Gateway,QOS • 각 보안 장비에 새로운 위협에 대항 할 룰/패턴 설정 및 패턴 업데이트 상황 체크 • 사용자에게 Client 보안 패치 및 바이러스 패턴 업데이트의 통지 • 각 보안 장비에서 발생하는 Log 분석 3. 현실적인 문제점

  10. ESM (분리 된 조각들을 하나의 포장지로 감싸기) IPS Spam Virus F/W 4. 대안 • 관리 편의성에 목적한 통합 • 개별 시스템의 보안 기능 강화 X

  11. UTM (일체화된 위협분석 및 차단의 다차원 보안) • 관리 편의성 • 단일한 위협분석 (Exploit, Virus, Worm, Trojan, Backdoor, Spam) 및 차단 • 각 개별 기능의 연계 및 통합된 기능 ; 다중 보안 Synergy 효과 • 통일되고 일관된 보안 정책 수립 • Multi-Domain, Host, 부서, IP Segment별 유연한 보안 정책 적용

  12. Conclusion………….. • 한가지의 보안 기능 만을 가지고 혼합 공격을 막기에는 역부족 (One Pass, All Permit) • 특정 사이트만을 겨냥한 은밀한 Application 공격에는 무방비 상황(예:변종 Revacc Virus) • 보안 기능의 강화 보다는 관리 통합의 성격이 강한 ESM을 가지고 최근에 빈번하게 발생하고 있는 혼합공격 (Inbount + Outbound)을 차단하기 위해서는 역부족 • 더 집단화 된, 더 전문화된, 더 기업화 되어 금전적 이득을 목적으로 움직이는 ‘Cracking Enterprise’의 등장은 보안을 보안 장비의 개별 기능을 가지고 다루기 보다는 총체적이고 종합적인 관점에서 접근해야 할 필요성을 높임 (보안 Totality의 문제 대두) • 따라서 새로운 보안 패러다임에 의한 접근 방법이 필요, 즉 통합적인 위협 관리가 (Unified Threat Management)가 없이 혼합 공격에 따른 Cracking 차단은 거의 불가능

  13. [2] UTM 기술적 구성

  14. [2] UTM 기술적 구성 1. Architecture - Application 복구와 검사 기본 : 송신자 - 수신자 IP Header TCP Header ABC IP Header TCP Header A (Data) IP Header TCP Header B (Data) IP Header TCP Header C (Data) [송신자] 전송할 Application ABC A (Data) IP Header TCP Header B (Data) C (Data) [수신자] 전송된 Application

  15. ‘ABC’ Application 전송을 위한 Session # n을 중간에서 가로채서 Packet/Session에 있는 모든 정보를 스캔 IP Header 3-Way Handshaking IP Header TCP Header A (Data) Exploit : ‘AB’ Virus/Worm : ‘ABC’ Keyword : ‘BC’ 기존 IPS IP Header TCP Header B (Data) C (Data) IP Header TCP Header • 취약점 공격차단 • Virus 차단 • Spam mail 차단 • Web Filtering IP Header 4-Way Session Closing • Payload Data 분석 / App. 분석 • 취약점 공격 스캔 • Protocol 분석 • 바이러스/웜/백도어 프로그램 스캔 • 스파이웨어 / 애드웨어 스캔 • Keyword Filtering (메일 / 웹) • DNS Lookup • RBL / ORDBL • Spam mail Black List • URL Filtering • IP 분석 • IP Flag 분석 • SRC IP / DST IP 분석 • IP 통계분석 • TCP 분석 / Session 분석 • TCP Flags 분석 • Session 수 분석 • Port 분석 / 차단

  16. 2. 위협관리 – 자동화된 위협 패턴 Update / 정보 제공 • 전세계 16곳에 • 분산 배치되어 있는 • Update Server • 취약점 Pattern Update • Virus Pattern Update • 스파이웨어/애드웨어 Update • Heuristic 탐지 처리 • 보안 정보 Portal알려진 모든 종류의 위협에대한 정보제공 사이트 • http://www.fortinet.com/FortiProtectCenter/ Exploit : ‘AB’ Virus/Worm : ‘ABC’ Keyword : ‘BC’ FortiGuard DB • 유해 사이트 URL Update RBL ORDBL • 스팸사이트 Domain Update • 보안정보 서비스위협 / 패턴 업데이트정보 메일링 서비스

  17. 3. 강력한 Report – 공격 / Application 분석 400 여 종류의 강력한 Reporting Tool

  18. 설치한 후 설치 사실 조차 잃어버리고 있어도 새로운 위협에 자동 대처 (Fire & Forget) • 모든 종류의 새로운 위협에 대해 100% 차단 가능한 유연한 방어 엔진 • 장비 Update 상황에 대해 실시간 체크 및 강제 Update / Push Update 제공 • 주기적으로 자동으로 Report를 받아 분석 하기만 하면 됨 • 단일 벤더에 의한 위협 정보 관리 (취합 > 분석 > 업데이트) 3. UTM 장비로서의 Fortigate 설치 운영

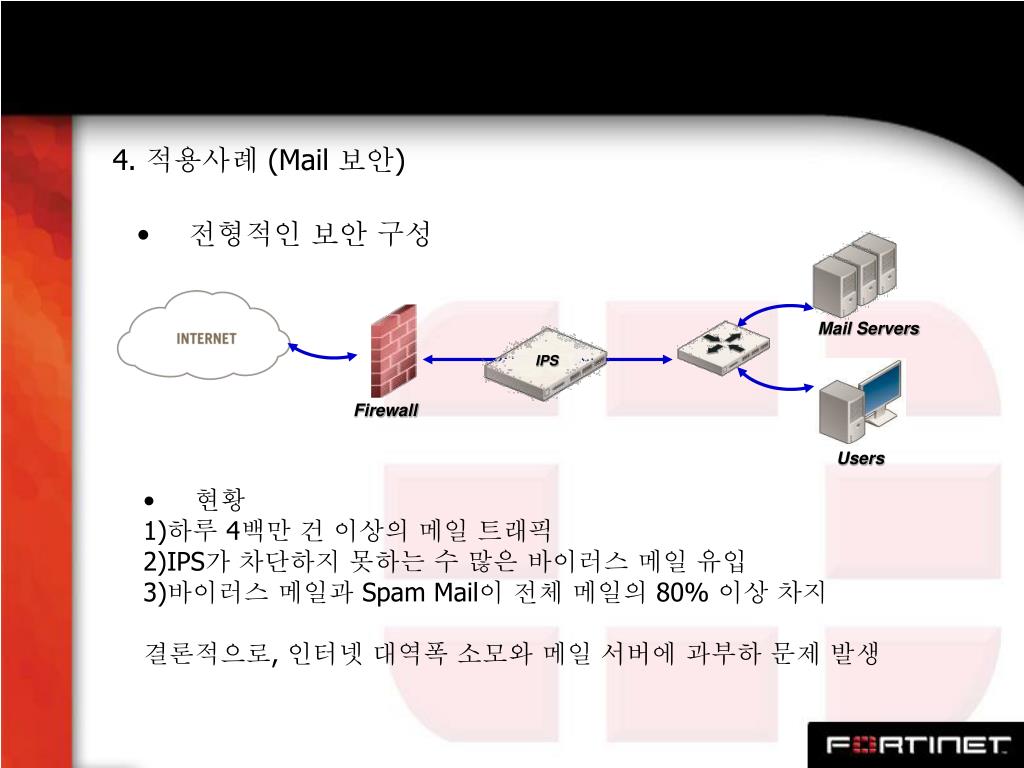

  19. Mail Servers Firewall IPS Users 4. 적용사례 (Mail 보안) • 전형적인 보안 구성 • 현황 • 1)하루 4백만 건 이상의 메일 트래픽 • 2)IPS가 차단하지 못하는 수 많은 바이러스 메일 유입 • 3)바이러스 메일과 Spam Mail이 전체 메일의 80% 이상 차지 • 결론적으로, 인터넷 대역폭 소모와 메일 서버에 과부하 문제 발생

  20. Spam Mail Servers Mail Servers Firewall IPS Users • 대안 (1) ; Anti-Spam 서버 + Vaccine Server Server Vaccine • 문제점 • 1)Spam 분류와 관리 Mail Relay를 위해 메일 서버보다 더 큰 용량의 • Spam Mail Server 필요 • 2)Transparent Mode가 아님 : DNS 수정 필요 (MX Records) • 3)별도의 백신 라이센스 필요 (추가 고비용) • 4)Client측으로 직접 인입되는 Mail Traffic은 차단하지 못 함 • 4)인터넷 대역폭 소모에 대한 대책을 제공하지는 못 함

  21. Spam Mail Servers Mail Servers Firewall IPS Users • 대안 (2) ; UTM 기능의 일부인 Mail Contents 검사 1)Discard SMTP Negotiation ; 2)Block Virus Mails 3)Block Spam Mail Messages 4)Mail Protocol Normalization • 잇 점 • 1)Transparent Mode : 별도의 DNS 조작 필요 없음 • 2)SMTP Nego. 단계에서 차단 함으로 실제 메시지 전송이 이루어지지 않아 • 인터넷 대역폭 소진 문제 해결 ; 바이러스 메일도 인입 단에서 차단. • 3)별도의 메일 서버 불필요 • 4)사용자에게 직접 접근하는 메일 트래픽 차단으로 내부 망 보안성 향상 • 5)Mail Protocol을 이용한 해킹/정보 유출 방지

  22. ? Fortinet, the UlTiMate UTM Vendorin the world!!
