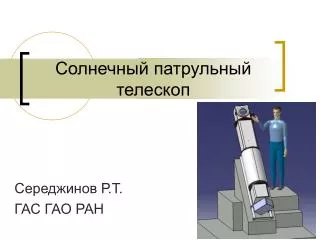

  1. Солнечный патрульный телескоп Середжинов Р.Т. ГАС ГАО РАН

  2. Содержание • Назначение телескопа • Первые результаты • Калибровка изображений • Реализация телескопа

  3. Назначение телескопа • Основной задачей патрульного телескопа является регистрация изображений Солнца в различных спектральных линиях в непрерывном режиме. Метод регистрации позволит получать изображения Солнца не только в центре спектральной линии, но и в крыльях • Получение калиброванных изображений полного диска Солнца в центре линии и в красном и синем крыле. • Построение поля скоростей полного диска. • Построение магнитограмм полного диска.

  4. Первые результаты для линии СаII K Яркий флоккул Один кадр – 2 арк секунды «Сшитое» изображение Солнца

  5. Изображения в «крыльях» Синее крыло Центр линии Са K Красное крыло

  6. Калибровка изображений Для разных обсерваторий наблюдаем разные исходные изображения

  7. Калибровка изображений Получение истинного значения интенсивности с использованием стандартной кривой потемнения к краю для линии Са (393,37 нм) Получение калиброванных изображений в разных линиях позволит делать сравнения этих изображений, зная, что значение интенсивности является истинным Исходное изображение Калиброванное изображение

  8. От идеи до реализации Реализация. СПОТ установлен на временной монтировке Проект телескопа

  9. Система сканирования Солнца LDVT – линейный дифференциальный трансформатор; ЗГ – задающий генератор сигнала синусоидальной формы частотой 10 кГц.; ФЗ – фазосдвигатель; У – усилитель; ФВЧ – фильтр верхних частот; АУ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ПИД – пропорционально – интегральный – дифференциальный регулятор; УМ – усилитель мощности; ФД – фотодетектор; ПК – персональный компьютер.

  10. Система автоматической наводки и гидирования Подпрограмма ЭВМ последовательно реализует два режима работы системы: грубая наводка на Солнце с погрешностью 15 угловых минут и постоянное гидирование КШД – контроллер шагового двигателя; ПИ- преобразователь интерфейса.

  11. Преимущества телескопа • Солнечный патрульный телескоп (СПОТ) – компактный, герметичный и легкий инструмент • СПОТ является первым телескопом в своем классе. • Применение перестраиваемого спектрографа позволяет получать профили интересующих линий в видимом спектре. • Круг решаемых задач определяется программным обеспечением.

  12. Краткие характеристики • Пространственное разрешение: 2 arcsec • Спектральное разрешение для УФ области: 0,1 A/pix • Минимальный временной интервал между наблюдениями: 1 мин • Максимальный временной интервал: неограничен • Режим наведения: ручной, автоматический • Режим работы: автоматический • Задание режимов работы: поддерживается программно • Отдельное сканирование активной области с удержанием на ней.

  13. Спасибо за внимание!
