EL OSCILOSCOPIO COMO MEDIDOR

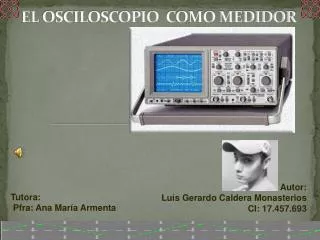

1. EL OSCILOSCOPIO COMO MEDIDOR Autor: Luís Gerardo Caldera Monasterios CI: 17.457.693 Tutora: Pfra: Ana María Armenta

2. EL OSCILOSCOPIO COMO MEDIDOR Índice Introducción Objetivos Cronograma Contenido Conclusión

3. Luís Gerardo Caldera Monasterios Estudios: Estudiante del 6to semestre de educación, mención Electrónica Industrial Cursos: Operador de Micros (Computación) Auto CAD (Diseño Asistido por Computadora) Telf.: 0412-962-05-61 Correo: odraregshop@hotmail.com

4. EL OSCILOSCOPIO COMO MEDIDOR Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

5. Introducción Índice En la historia de las mediciones eléctricas y electrónicas, el instrumento que ha producido mayor impacto ha sido el osciloscopio, debido a que es de utilidad no solamente para medir algunas variables de los fenómenos eléctricos (voltaje, corriente, frecuencia, período, etc.), mediciones que son posible realizar con otro tipo de instrumentos, sino que también permite observar el desarrollo en el tiempo de dichos fenómenos eléctricos, con lo cual se pueden conocer y estudiar en forma más detallada. Debido a esto, el osciloscopio sigue siendo uno de los instrumentos de mayor aplicación en el trabajo diario Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

6. Objetivos Objetivo del Aprendizaje Al finalizar el curso el estudiante estará en capacidad de reconocer que es un osciloscopio, los sistemas más importantes de el, sus características y funcionalidades Índice Contenido: • Objetivo General • Dar a conocer el funcionamiento, características y aplicaciones de los sistemas del osciloscopio actuales y las técnicas que se disponen que permiten la óptima operación y/o utilización de dichos sistema. Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio • Objetivos específicos • Definir las partes y funcionalidades del osciloscopio • Describir que podemos hacer con los osciloscopio • Analizar los tipos de osciloscopio • Describir los controles de un osciloscopio • Describir los tipos de ondas y el manejo Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

7. Cronograma Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

8. Continuación del Cronograma

9. Historia del osciloscopio Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

10. Definición y Partes Fundamentales • DEFINICION DEL OSCILOSCOPIO • El osciloscopio es básicamente un dispositivo de visualización gráfica que muestra señales eléctricas variables en el tiempo. El eje vertical, a partir de ahora denominado Y, representa el voltaje; mientras que el eje horizontal, denominado X, representa el tiempo. • “Voltios” • y Amplitud • x “Tiempo” • PARTES FUNDAMENTALES DE UN OSCILOSCOPIO. • El tubo de rayos catódicos (TRC) • El amplificador vertical • La base de tiempo • El circuito de disparo (Trigger) • El amplificador horizontal • El amplificador de control de intensidad (Gate amplifier) • La línea de retardo Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

11. Que Podemos Hacer Con Un Osciloscopio Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

12. Tipos de Osciloscopio Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

13. Controles de Un Osciloscopio Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

14. Tipos de Onda Índice Contenido: Historia del Osciloscopio Definición y Partes Fundamentales Que podemos hacer con un Osciloscopio Tipos de Osciloscopios Controles de un Osciloscopio Tipos de Onda y Manejo

15. Manejo del osciloscopio Mando genérico para introducir valores, mover el cursor, etc. Botones de Menú en Pantalla Mandos relacionados con el procesado de la señal Mandos relacionados con la sincronización Mandos relacionados con la escala horizontal Mandos relacionados con la escala vertical Generador de onda cuadrada para ajuste de sondas

16. Escala Vertical Inicializa el osciloscopio a sus valores por defecto Este mando activa o desactiva el canal 2. La luz indica que el canal se encuentra activado Con este mando elegimos el valor de la escala vertical de cada cuadrícula. Este valor puede estar comprendido entre 2mV y 5V cuando la sonda es de tipo 1:1. Si la sonda es 1:X, estos valores se multiplican por X. En el osciloscopio, el usuario puede elegir el punto donde quiere que se represente el valor de cero voltios. Para ello, debe usarse el cursor de posición. Este mando muestra en pantalla el menú correspondiente al canal 2. Además, activa o desactiva el canal pulsándolo sucesivas veces.

17. Escala Horizontal Con este mando se selecciona el menú que permite desplazar horizontalmente la traza que se está representando en el osciloscopio. Con este mando se activa el menú correspondiente al zoom Con este mando se selecciona el valor horizontal de cada cuadrícula. Este valor está comprendido entre 5ns y 50s.

18. Sincronización de formas de onda El osciloscopio está pensado para representar formas de onda periódicas. Para que la imagen aparezca representada de forma estable, el osciloscopio debe poder tomar “instantáneas” de la forma de onda siempre en el mismo punto. Esto se consigue con los mandos de sincronización (TRIGGER). Dos opciones básicas: Nivel de disparo Modo de disparo. Normalmente se usa AUTO. Para ondas no periódicas se usa SINGLE. Activa el menú de nivel y fuente de disparo: FUENTE: el canal que deseamos ver (CH1 o CH2) NIVEL: hay que ajustarlo dentro del rango de tensión de la onda a observar ¡¡ Si estos dos parámetros no se ajustan correctamente la onda no se verá estable en la pantalla !!

19. “Conclusión”
