  1. A szünetmentes tápegység A szünetmentes tápegység ( UPS ) ( UPS ) Készítette: Horváth Gábor

  2. Általános tudnivalók • Mi az a UPS? - szünetmentes tápegység • Mire és hol használják? - számítógépek, más elektromos rendszerek védelmére • Mekkora kapacitású egy UPS? - 200W - néhány MW

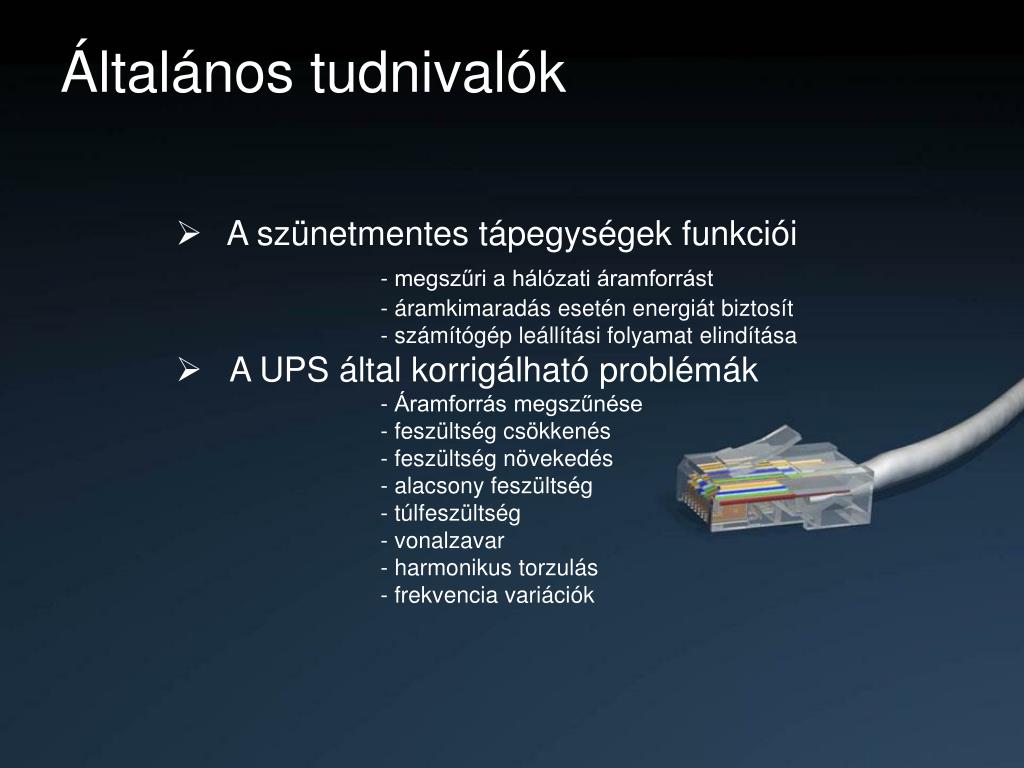

  3. Általános tudnivalók • A szünetmentes tápegységek funkciói - megszűri a hálózati áramforrást - áramkimaradás esetén energiát biztosít - számítógép leállítási folyamat elindítása • A UPS által korrigálható problémák • Áramforrás megszűnése • feszültség csökkenés • feszültség növekedés • alacsony feszültség • túlfeszültség • vonalzavar • harmonikus torzulás • frekvencia variációk

  4. A UPS-ek típusai • Forgórészes szünetmentes tápegység - rövid idejű energia biztosítás - motor-generátor rendszer 1) Diesel motor 3) Elektromágneses kuplung 6) Szinkrón motor /alternator 4) Lendkerék

  5. A UPS-ek típusai A UPS-ek típusai A UPS-ek típusai

  6. A UPS-ek típusai • Statikus szünetmentes tápegység - felépítés: akku, töltő, inverter, statikus kapcsoló, transzformátorok, szűrők, érzékelők - akkumulátor – töltő rendszer - úszó akkumulátoros rendszer - PWM inverter - IGBT, SCR, LC

  7. A UPS-ek típusai • Tartalék ( Standby ) - nincs folyamatos kapcsolat - nincs korrigálás - általában otthoni használat - < 600W teljesítmény

  8. A UPS-ek típusai • Vonal interaktív - inverter folyamatos kapcsolatban - van korrekció - AVR - csökkenti az átkapcsolások számát

  9. A UPS-ek típusai • Delta konverzió - nem szükséges kapcsolási idő - hálózati és kívánt feszültség közti különbség - csak hiba esetén folyik át áram az inverteren - nem befolyásolja a frekvenciát - kerülőút - 97%-os hatékonyság

  10. A UPS-ek típusai • Dual konverzió: - AC – DC – AC - akkumulátor, mint szűrő - a legtöbb problémát képes kijavítani - feszültséget és frekvenciát is képes változtatni - nincs kapcsolási idő - inverter hiba esetén kerülőút használata - szinkronizálja a fázist és a frekvenciát

  11. A UPS-ek típusai • Mágneses-rezonancia elvű - mágneses rezonáns transzformátor - nagy méret - kicsi hatékonyság • Egyenáramú rendszerek - közvetlen egyenáram felvétel - több vezető, nagyobb energiaveszteség - telekommunikációs eszközök • Beépített Ups

  12. A UPS-ek típusai • Kültéri tápegység - időjárási viszontagságok kiküszöbölése - Zárt egység - Energia modul - Akkumulátorok

  13. Akkumulátorok cseréje • 6 – 12 havonta újra kell kalibrálni • érzékelők, figyelő démon • téves riasztás • látszólagos elektronikai problémák • nem kell az egész ups-t kicserélni • ne cseréljünk akkut üzem közben • többszöri kisütés és feltöltés

  14. Akkumulátorok karbantarása • akkumulátor élettartamának növelése - kerüljük a teljes kisütést - ne tegyük ki magas hőnek • újrakalibrálás - áthidaló idő pontosságának romlása - beépített procedúra - 6 – 12 havonta

  15. Szoftvertámogatás • A UPS leállíthatja a számítógépet • sorosról USB portra tértek át • Network USP Tools, apcupsd
