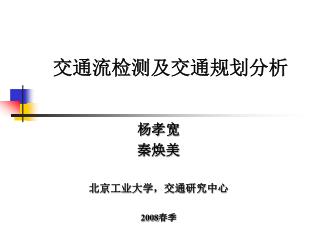

  1. 交通流检测及交通规划分析 杨孝宽 秦焕美 北京工业大学，交通研究中心 2008春季

  2. 实验课教学安排 • 总学时= 60 • 学分 = 2.0 • 实验方式--- 实地观测，实地数据调查，交通软件实践 • 教学参考书 --- <交通工程学〉任福田等， <交通工程总论〉徐吉谦等， <交通工程学〉王炜等， • 作业 --- 实验报告 • 成绩 --- 综合实验报告和参与实验课情况

  3. 实验课教学目标 • 掌握和了解交通工程学科所需进行的基础实验环节 • 通过实验掌握交通工程学的基础理论和基本技能训练

  4. 第一讲. 交通工程及其实验概述 • 交通工程的定义 --- • 交通工程研究的内容 --- • 交通工程与运输工程的关系 --- • 交通工程研究的目标 --- 安全，快速，舒适，方便，经济，环保 • 交通工程学科的发展 --- 汽车工业，城市化进程，生活水平提高和个性化追求

  5. 交通工程学科在中国的发展 --- • 交通工程学的特点及与其它学科的区别 --- 非纯工程性，溶入社会学知识, 主要体现人的特性 • 交通工程工作者的责任 --- • 交通工程师面临的挑战 --- 私人汽车增长，交通拥挤，交通事故，公共安全

  6. 北京机动车拥有量未来发展趋势预测

  7. 遭印尼地震海啸袭击后的场景 911恐怖袭击场景

  8. 2005年美国休斯敦在飓风到达之前的大撤退

  9. 2005.11.13 吉林省中石化工厂爆炸

  10. 2008年中国南方雪灾 经济损失达1500亿元

  11. “交通”一词的英文术语 • Traffic engineering --- automobile, engineering-oriented • Transportation engineering --- all modes, social, legal, political-oriented, • Transport engineering --- British usage having same meaning of transportation; used as a verb • Communication ---

  12. Highway Transportation Legislation of USA • Intermodal Surface Transportation Efficiency Act from 1991 to 1996 (冰茶法案) • Expand the role of state and local Governments • Intermodalism development • Transportation Equity Act for the 21st Century (TEA-21) from 1997 to 2002 (二十一世纪交通法案) • Improved safety as traffic levels increase • Protect and enhance the environment • Advance economic growth and competitiveness domestically and internationally.

  13. Safe, Accountable, Flexible, Efficient Transportation Equity Act: A Legacy for Users (SAFETY-LU) from 2003 to 2008 • highway safety, and public transportation ， • $244.1 billion；the largest surface transportation investment

  14. References:(文献) • ITE --- Institute of Transportation Engineers • TRB --- Transportation Research Board • ASCE --- American Society of Civil Engineers • MUTCD --- Manual on Uniform Traffic Control Devices • HCM 2000--- Highway Capacity Manual (通行能力手册) • AASHTO Green Book --- American Association of State Highway and Transportation Officials named a book titled “A Police on the Geometric Design of Highway and Street” • The Traffic Engineering Handbook • Trip Generation Handbook 2000 • Access Management Manual 2003 (出入口手册)

  15. <交通工程手册〉人民交通出版社，1998年 • 土木工程 • 中国公路学报 • 交通工程 • 公路交通科技 • 道路交通与安全

  16. 中国与发达国家交通发展的差异 • 交通基础设施水平相对较低 • 车辆性能差，尤其是卡车 • 私人汽车拥有水平低 • 机动车与非机动车混合行驶 • 科研与实际结合不够 • 专业之间缺乏协调

  17. 交通工程实验特点 • 实验场地 --- • 实验设备 --- • 交通实验的不可重现性 --- • 交通实验的随机性 --- 样本量的要求，调查范围广泛 • 交通实验的群体性 --- • 交通仿真可视为是交通实验不可分隔的组成部分 ---

  18. 交通仿真的特点 • 灵活性 --- 不受时间和地点条件的制约 • 节省时间 --- • 节省人力 --- • 可实现现实中难以完成的实验 --- 方案比选， 特性研究 • 模型的标定需要大量的数据支持 --- • 不准确的仿真结果会得出错误的结论，误导决策者 ---

  19. 实验课注意事项 • 安全 --- • 合作 --- • 实验设备使用和保护 --- • 及时完成实验报告 ---

  20. 第二讲 车速调查 • 时间平均车速 --- 地点车速观测值的平均值 • 区间平均车速 ---地点车速观测值的调和中项 • 时间平均车速和区间平均车速的关系

  21. 地点车速 --- 观测时间段，通过某一道路断面的平均车速 • 地点车速的调查方法 --- 人工法，雷达枪法，线圈检测法，光电管法，摄影法 • 地点车速资料的整理 --- 绘制频率和累计频率曲线，计算统计特征值，地点车速的区间估计

  22. 离差 标准差

  23. 百分位车速 --- 15%， 50%， 85% • 速度差幅度 (pace) --- 落在10英里速度差的车辆比例， 衡量安全的指标 (It is defined as the 10 mph increment in speed in which the highest percentage of drivers is observed. If the percentage of vehicles traveling within the pace is smaller, it shows that the dispersion of spot speed distribution is greater. It means unsafe.)

  24. 地点车速的应用 • 制定道路限速的依据--- • 确定速度发展趋势 --- • 道路改善的依据 --- • 设置交通标志的依据 --- • 用于交通事故分析 ---

  25. 行驶车速和行程（区间）车速--- • 行驶车速总是大于行程（区间）车速 • 行程时间=行驶时间+停车延误 • 行驶车速和行程（区间）车速调查方法--- 牌照法；浮动车法；跟车法

  26. 实验一： 雷达枪测地点车速 • 12组，每组3人 • 每组一个雷达枪 • 每人交各自的实验报告 • 观测角度 --- • 观测位置 ---

  27. 第三讲 交叉口流量与饱和流量 • 交叉口分类 --- 平面交叉口， 立交 • 平面交叉口类型 --- 无信号交叉口，信号交叉口，环形交叉口（环岛） • 交叉口流量调查 --- 人工法，线圈检测法，视频检测法 • 交叉口流量表示方法 ---

  28. 环形交叉口(环岛) 平面交叉口

  29. 位于英国伯明翰大学周边街道上的微型环岛

  30. 简单立交

  31. 互通式立交

  32. 北京四元立交

  33. 人工计数仪 JAMAR TDC-12 JAMAR DB-400

  34. 北工大040461本科生使用人工计数器调查交通量

  35. 视频检测仪

  36. 北 西大望路 松榆南路 2004年11月30日 17：15PM～18：15PM 标准小汽车流量 左转 左转 69 253 左转 163 左转 312 直行 直行 260 直行 1014 直行 799 174 右转 右转 181 255 76 右转 右转 143 102 调头 34 调头 调头 10 调头 0 1683 1072 2331 666 3017 1072 1268 424 1334 648 602 1259 总计 出 总计 出 总计 出 出 总计 进 进 进 进 松榆南路 西大望路 京客隆交叉口高峰小时流量图

  37. 附表 5京客隆交叉口晚高峰交通量调查表（东进口）
