Mfc

MFC와 마우스

Department of Digital Contents

Sang Il Park


Review rgn

Review: Rgn: 다각형 영역 객체

  • 다각형 (Polygon)

점들의 집합으로 정의됨


Review crgn

Review: CRgn: 다각형 영역 객체

  • 사용방법

점의 배열

점 갯수

style

CRgn rgn

rgn.CreatePolygonRgn( CPoint * pt, int nNumber, int nStyle)

dc.PaintRgn(&rgn);

nStyle: ALTERNATE or WINDING


Review crgn1

Review: CRgn: 다각형 영역 체

  • 예제

CRgn rgn;

CPoint ptVertex[5];

ptVertex[0] = CPoint(180,80);

ptVertex[1] = CPoint(100,160);

ptVertex[2] = CPoint(120,260);

ptVertex[3] = CPoint(240,260);

ptVertex[4] = CPoint(260,160);

rgn.CreatePolygonRgn( ptVertex, 5, ALTERNATE);

dc.PaintRgn(&rgn);


Review cbitmap

Review: CBitmap

  • 사용법 : Brush에 맵핑

리소스 아이디

CBitmap bitmap;

bitmap.LoadBitmap(IDB_BITMAP1);

CBrush brush(&bitmap);

dc.SelectObject(&brush);

dc.Rectangle(0,0,200,200);


Review bitmap

Review: BITMAP 정보 보기

  • 비트맵 정보

intCBitmap::GetBitmap (BITMAP* pBitMap) ;

struct BITMAP {

int bmType;

int bmWidth; // 비트맵의 폭(픽셀 단위)

int bmHeight; // 비트맵의 높이(픽셀 단위)

int bmWidthBytes;

BYTE bmPlanes;

BYTE bmBitsPixel;

LPVOID bmBits;

};


Review bitmap block transfer

Review: Bitmap Block Transfer

  • 한 점씩 그리지 않고 한꺼번에 메모리로 보낸다(Block) (Transfer)

  • 절차:

    • 원래의 도화지가 있다 CPaintDC dc;

    • 또 다른 도화지 준비CDC memDc;CDC::CreateCompatibleDC(..);

    • 그 도화지에 그림 그리기CDC::SelectObject(…);

    • 원래의 도화지로 그린거 오려붙이기dc.BitBlt(…);

Bit Block Transfer (BitBlt)


Review bitmap block transfer1

Review: Bitmap Block Transfer

CPaintDC dc(this);

CBitmap bitmap;

bitmap.LoadBitmap(IDB_BITMAP1);

BITMAP bmpInfo;

bitmap.GetBitmap(&bmpInfo);

CDC memDc;

memDc.CreateCompatibleDC(&dc);

memDc.SelectObject(&bitmap);

dc.BitBlt(100, 100, bmpInfo.bmWidth, bmpInfo.bmHeight,

&memDC, 0, 0, SRCCOPY);


Review bitmap block transfer2

pSrcDC

(메모리 디바이스 컨텍스트)

ySrc

xSrc

(스크린 디바이스 컨텍스트)

y

nWidth

x

nHeight

Review: Bitmap Block Transfer

그림을 복사하는 방법

SRCCOPY,

  • 비트맵 출력 함수

BOOL BitBlt (int x, int y, int nWidth, int nHeight, CDC* pSrcDC, int xSrc, int ySrc, DWORD dwRop) ;

nWidth

nHeight


Double buffering

좀 더 진보된 그리기 방법:Double Buffering


Mfc

여태까지 그림 그리는 방법은…

  • 그림을 다시 그릴 때 그리는 과정이 보인다.

    • 특히 느린 컴퓨터를 사용할 때..

    • Why???

  • 그림을 다시 그릴 때 깜박거린다.

    • 원래 내용을 무효화(invalidate) 한다 = 먼저 하얗게 지운다


Double buffering1

Double Buffering

  • 두 개의 Device Context(도화지)를 이용함.

    • 1. 그림을 그리는 용도 (Back Buffer)

    • 2. 그림을 보여주는 용도 (Front Screen Buffer)


Memory

Memory에 그림그리고 넘겨주기

  • 절차:

    • 1. 메모리DC 만들기 (CreateCompatibleDC)

    • 2. 그림그릴 메모리 만들기 (CreateCompatibleBitmap)

    • 3. DC와 Bitmap을 연결 (SelectObject)

    • 4. 그림 그리기

    • 5. 그려진 그림을 화면DC로 BitBlt

한꺼번에

 그림을 다른 도화지에 그리고, 도화지를 빠르게 바꿔 치기 한다 Double Buffering


Memory1

Memory에 그림그리고 넘겨주기

한꺼번에

CPaintDC dc(this);

CRect rect;

GetClientRect(&rect);

CDC memDC;

memDC.CreateCompatibleDC(&dc);

CBitmap bitmap;

bitmap.CreateCompatibleBitmap(&dc,rect.Width(),rect.Height());

memDC.SelectObject(&bitmap);

memDC.Rectangle(0,0,100,100);

dc.BitBlt(0, 0, rect.Width(), rect.Height(), &memDC,

0, 0, SRCCOPY);


Double buffering using bitmap

Double Buffering using bitmap

  • 그림이 빨리 그려진다.

  • 그러나 여전히 깜박인다???

     화면을 매번 깨끗이 지우기 때문!

     “화면을 지울 필요가 있다”라는 메시지를 받아서 지우지 말자고 하자.

    해결책: WM_ERASEBKGND 메시지 핸들러를 만들어 아무 일도 하지 말자고 한다. ( 뒷 장 참고)


Wm erasebkgnd

WM_ERASEBKGND 핸들러 추가

  • WM_ERASEBKGND: 화면을 지울 때(하얗게 칠할 때) 불리는 메시지


Wm erasebkgnd1

WM_ERASEBKGND 핸들러 추가

  • WM_ERASEBKGND: 화면을 지울 때(하얗게 칠할 때) 불리는 메시지

  • 화면을 지우지 않게 하기 위해 아무일도 하지 않고 그냥 return

BOOL CChildView::OnEraseBkgnd(CDC* pDC)

{

// TODO: Add your message handler code here and/or call default

// return CWnd::OnEraseBkgnd(pDC);

return true;

}


Mfc

MFC와 마우스


Mfc

마우스

마우스

장치

드라이버

시스템

메시지

대기열

응용 프로그램

메시지

대기열

메시지

핸들러

메시지

메시지

메시지

루프

마우스 기초 (1/2)

  • 마우스 처리

    • 윈도우 운영체제는 마우스와 관련된 모든 변화를 메시지 형태로 프로그램에게 전달한다.


Mfc

마우스 기초 (2/2)

  • 마우스 메시지 전달

    • 마우스 메시지는 마우스 커서 밑에 있는 윈도우가 받는다.

마우스 메시지를

프레임 윈도우로 전달

마우스 메시지를

뷰로 전달


Mfc

메시지

발생 시점

WM_LBUTTONDOWN

왼쪽 버튼을 누를 때

WM_LBUTTONUP

왼쪽 버튼을 뗄 때

WM_LBUTTONDBLCLK

왼쪽 버튼을 더블 클릭할 때

WM_MBUTTONDOWN

가운데 버튼을 누를 때

WM_MBUTTONUP

가운데 버튼을 뗄 때

WM_MBUTTONDBLCLK

가운데 버튼을 더블 클릭할 때

WM_RBUTTONDOWN

오른쪽 버튼을 누를 때

WM_RBUTTONUP

오른쪽 버튼을 뗄 때

WM_RBUTTONDBLCLK

오른쪽 버튼을 더블 클릭할 때

WM_MOUSEMOVE

마우스를 움직일 때

클라이언트 영역 마우스 메시지 (1/5)

  • 클라이언트 영역 마우스 메시지


Mfc

클라이언트 영역 마우스 메시지 (1/5)

  • 메시지 발생 과정 (왼쪽마우스의 경우)

마우스를 움직일 때

왼쪽 버튼 클릭

왼쪽 버튼 클릭

+ 드래그

왼쪽 버튼

더블 클릭

WM_MOUSEMOVE

WM_LBUTTONDOWN

WM_LBUTTONDOWN

WM_LBUTTONDOWN

WM_MOUSEMOVE

WM_LBUTTONUP

WM_MOUSEMOVE

WM_LBUTTONUP

WM_MOUSEMOVE

WM_MOUSEMOVE

WM_LBUTTONDBLCLK

WM_MOUSEMOVE

WM_MOUSEMOVE

WM_LBUTTONUP

WM_MOUSEMOVE

WM_LBUTTONUP


Mfc

메시지

메시지맵 매크로

메시지 핸들러

WM_LBUTTONDOWN

ON_WM_LBUTTONDOWN()

OnLButtonDown

WM_LBUTTONUP

ON_WM_LBUTTONUP()

OnLButtonUp

WM_LBUTTONDBLCLK

ON_WM_LBUTTONDBLCLK()

OnLButtonDblClk

WM_MBUTTONDOWN

ON_WM_MBUTTONDOWN()

OnMButtonDown

WM_MBUTTONUP

ON_WM_MBUTTONUP()

OnMButtonUp

WM_MBUTTONDBLCLK

ON_WM_MBUTTONDBLCLK()

OnMButtonDblClk

WM_RBUTTONDOWN

ON_WM_RBUTTONDOWN()

OnRButtonDown

WM_RBUTTONUP

ON_WM_RBUTTONUP()

OnRButtonUp

WM_RBUTTONDBLCLK

ON_WM_RBUTTONDBLCLK()

OnRButtonDblClk

WM_MOUSEMOVE

ON_WM_MOUSEMOVE()

OnMouseMove

클라이언트 영역 마우스 메시지 (2/5)

  • 클라이언트 영역 마우스 메시지 핸들러


Mfc

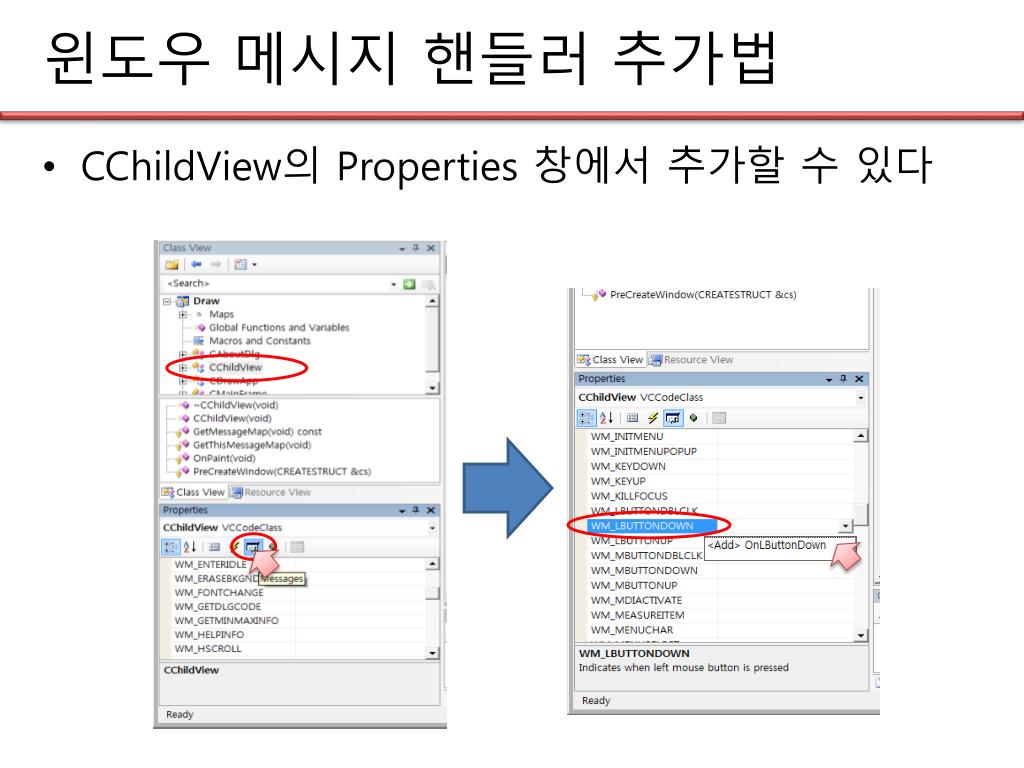

윈도우 메시지 핸들러 추가법

  • CChildView의 Properties 창에서 추가할 수 있다


Mfc

비트 매스크

의미

MK_CONTROL

Ctrl 키가 눌렸을 때

MK_SHIFT

Shift 키가 눌렸을 때

MK_LBUTTON

마우스 왼쪽 버튼이 눌렸을 때

MK_MBUTTON

마우스 가운데 버튼이 눌렸을 때

MK_RBUTTON

마우스 오른쪽 버튼이 눌렸을 때

클라이언트 영역 마우스 메시지 (3/5)

  • 메시지 핸들러 형태

    • nFlags

      • 메시지가 생성될 때의 키보드나 마우스 버튼의 상태를 나타내는 비트 매스크

afx_msg void On##### (UINT nFlags, CPoint point) ;


Mfc

클라이언트 영역 마우스 메시지 (3/5)

  • 메시지 핸들러 형태

    • nFlags

afx_msg void On##### (UINT nFlags, CPoint point) ;

void CChildView::OnLButtonDown(UINT nFlags, CPoint point)

{

if(nFlags & MK_SHIFT){

// 만약 Shift 키가 눌렸다면 ...

}

CWnd ::OnLButtonDown(nFlags, point);

}


Mfc

클라이언트 영역 마우스 메시지 (4/5)

  • 메시지 핸들러 형태

    • point

      • 메시지가 생성될 때의 마우스 커서 위치(클라이언트 좌표)

afx_msg void On##### (UINT nFlags, CPoint point) ;

void CChildView::OnLButtonDown(UINT nFlags, CPoint point)

{

CClientDC dc(this);

CPoint pt = point;

dc.Rectangle(pt.x-100, pt.y+100, pt.x+100, pt.y-100);

CWnd ::OnLButtonDown(nFlags, point);

}


Mfc

연습: line 긋는 프로그램

  • 화면에 마우스를 이용하여 line을 긋는다.

  • Line 을 그리기 위해서는

    • 시작점, 끝점을 기억한다.

    • 마우스 버튼 Down 시

      • 시작점을 입력

    • 마우스 버튼 Up 시

      • 끝점을 입력

      • Line 긋기


Line 2

연습: line 긋는 프로그램2

  • 화면에 마우스를 이용하여 line을 긋는다.

  • 마우스가 움직일 때 중간 과정을 보여준다

  • Line 을 그리기 위해서는

    • 시작점, 끝점을 기억한다.

    • 마우스 버튼 Down 시

      • 시작점을 입력

    • 마우스 Move 시

      • 끝점을 입력

      • Line 긋기

    • 마우스 버튼 Up 시

      • 끝점을 입력

      • Line 긋기


Mfc

문제점?

  • 마우스가 밖으로 나가 버리면???


Mfc

API 함수

MFC 함수

의미

SetCapture()

CWnd::SetCapture()

마우스 캡처를 시작한다.

ReleaseCapture()

없음

마우스 캡처를 해제한다.

GetCapture()

CWnd::GetCapture()

어느 윈도우가 현재 마우스 캡처를 하고 있는지 알아낸다.

마우스 캡쳐

  • 용도

    • 마우스 캡처를 하면 마우스 커서의 위치에 관계없이 마우스 메시지를 받을 수 있다.

  • 관련 함수


Mfc

메시지

발생 시점

WM_NCLBUTTONDOWN

왼쪽 버튼을 누를 때

WM_NCLBUTTONUP

왼쪽 버튼을 뗄 때

WM_NCLBUTTONDBLCLK

왼쪽 버튼을 더블 클릭할 때

WM_NCMBUTTONDOWN

가운데 버튼을 누를 때

WM_NCMBUTTONUP

가운데 버튼을 뗄 때

WM_NCMBUTTONDBLCLK

가운데 버튼을 더블 클릭할 때

WM_NCRBUTTONDOWN

오른쪽 버튼을 누를 때

WM_NCRBUTTONUP

오른쪽 버튼을 뗄 때

WM_NCRBUTTONDBLCLK

오른쪽 버튼을 더블 클릭할 때

WM_NCMOUSEMOVE

마우스를 움직일 때

비 클라이언트 영역 마우스 메시지 (1/4)

  • 비 클라이언트 영역 마우스 메시지


Mfc

메시지

메시지맵 매크로

메시지 핸들러

WM_NCLBUTTONDOWN

ON_WM_NCLBUTTONDOWN()

OnNcLButtonDown

WM_NCLBUTTONUP

ON_WM_NCLBUTTONUP()

OnNcLButtonUp

WM_NCLBUTTONDBLCLK

ON_WM_NCLBUTTONDBLCLK()

OnNcLButtonDblClk

WM_NCMBUTTONDOWN

ON_WM_NCMBUTTONDOWN()

OnNcMButtonDown

WM_NCMBUTTONUP

ON_WM_NCMBUTTONUP()

OnNcMButtonUp

WM_NCMBUTTONDBLCLK

ON_WM_NCMBUTTONDBLCLK()

OnNcMButtonDblClk

WM_NCRBUTTONDOWN

ON_WM_NCRBUTTONDOWN()

OnNcRButtonDown

WM_NCRBUTTONUP

ON_WM_NCRBUTTONUP()

OnNcRButtonUp

WM_NCRBUTTONDBLCLK

ON_WM_NCRBUTTONDBLCLK()

OnNcRButtonDblClk

WM_NCMOUSEMOVE

ON_WM_NCMOUSEMOVE()

OnNcMouseMove

비 클라이언트 영역 마우스 메시지 (2/4)

  • 비 클라이언트 영역 마우스 메시지 핸들러


Mfc

비 클라이언트 영역 마우스 메시지 (3/4)

  • 메시지 핸들러 형태

    • nHitTest

      • 메시지가 생성될 때의 마우스 커서 위치를 나타내는 상수값  다음 페이지 표 참조

    • point

      • 메시지가 생성될 때의 마우스 커서 위치(스크린 좌표)

        • 클라이언트 좌표로 변환하려면 CWnd::ScreenToClient() 함수를 사용

afx_msg void OnNc* (UINT nHitTest, CPoint point) ;


Mfc

상수값

의미

HTCAPTION

타이틀바

HTCLIENT

클라이언트 영역

HTCLOSE

종료 버튼

HTHSCROLL

가로 스크롤 바

HTMENU

메뉴

HTMAXBUTTON 또는 HTZOOM

최대화 버튼

HTMINBUTTON 또는 HTREDUCE

최소화 버튼

HTSYSMENU

시스템 메뉴

HTVSCROLL

세로 스크롤 바

비 클라이언트 영역 마우스 메시지 (4/4)

  • nHitTest


Mfc

이외 마우스와 관련된 것들

  • 집에서 읽어 볼 것: 교재 pp 214~220

    • 마우스 포인터의 모양 지정:

    • 마우스 동작 범위 지정

HCURSOR SetCursor (HCURSOR hCursor) ;
