  1. نیرو و توان مورد نیاز گاوآهن Plow Draft & Power

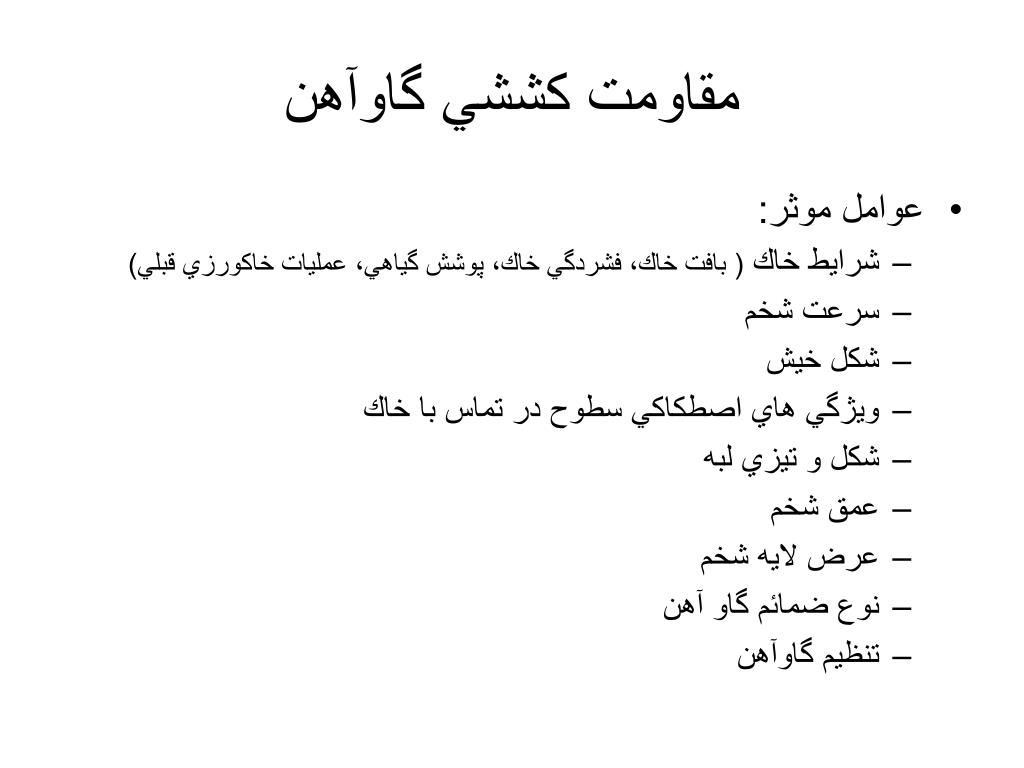

  2. مقاومت كششي گاوآهن • عوامل موثر: • شرايط خاك ( بافت خاك، فشردگي خاك، پوشش گياهي، عمليات خاكورزي قبلي) • سرعت شخم • شكل خيش • وي‍ژگي هاي اصطكاكي سطوح در تماس با خاك • شكل و تيزي لبه • عمق شخم • عرض لايه شخم • نوع ضمائم گاو آهن • تنظيم گاوآهن

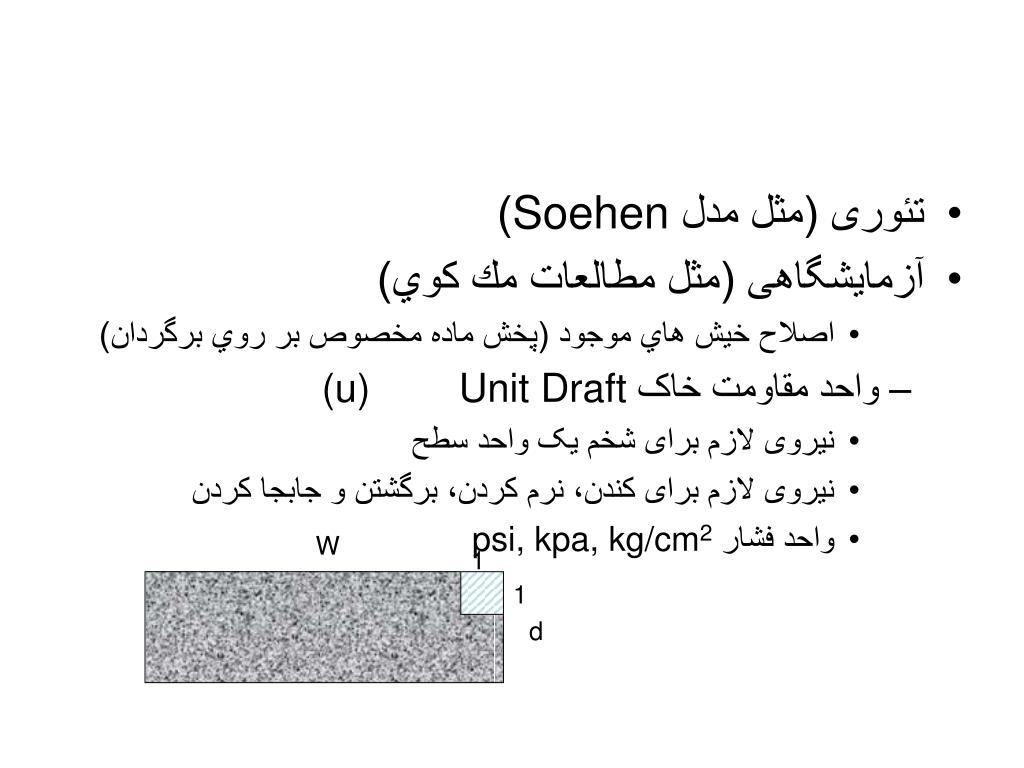

  3. تئوری (مثل مدل Soehen) • آزمایشگاهی (مثل مطالعات مك كوي) • اصلاح خيش هاي موجود (پخش ماده مخصوص بر روي برگردان) • واحد مقاومت خاک Unit Draft(u) • نیروی لازم برای شخم یک واحد سطح • نیروی لازم برای کندن، نرم کردن، برگشتن و جابجا کردن • واحد فشار psi, kpa, kg/cm2 W 1 1 d

  4. نيروی کششی مورد نياز گاوآهن P= d . W . U P: نیروی کششی مورد نیاز گاوآهن بر حسب kgf , N, lb, • 50% شکستن و بريدن • 30% بالا آوردن، خرد کردن و بالا آوردن • 20% کشیدن گاوآهن (مقاومت غلت) d : عمق شخم Cm, m, in u : واحد مقاومت خاک psi, kpa, kg/cm2 W: عرض شخم Cm, m, in

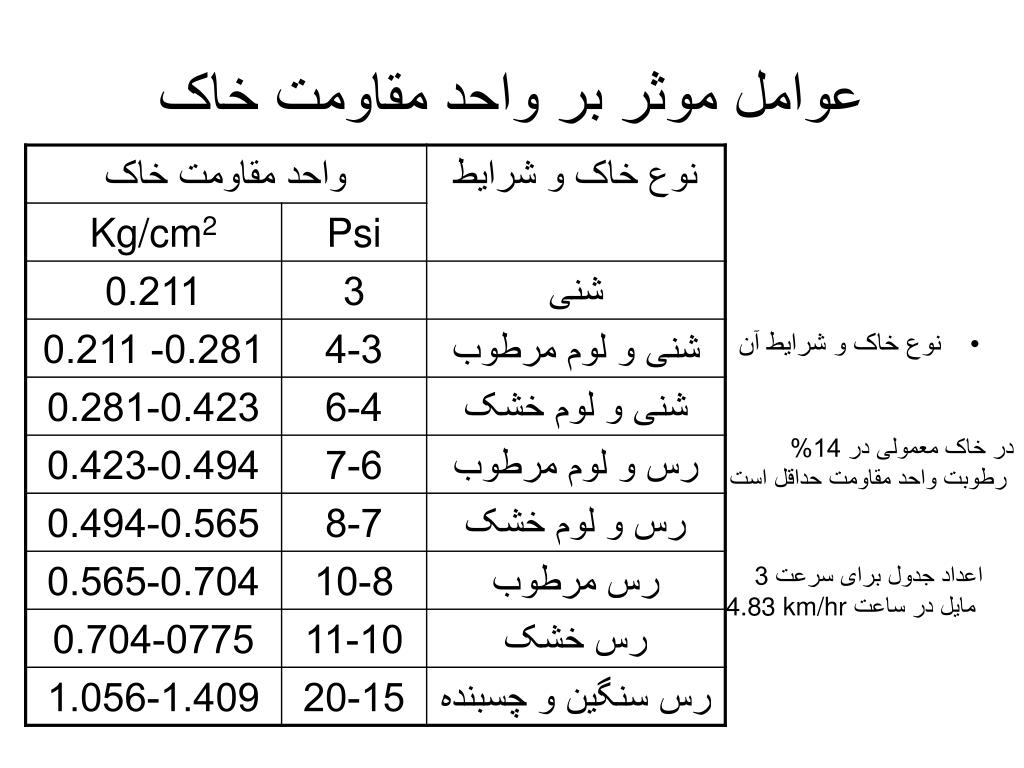

  5. عوامل موثر بر واحد مقاومت خاک • نوع خاک و شرايط آن در خاک معمولی در 14% رطوبت واحد مقاومت حداقل است اعدادجدول برای سرعت 3 مایل در ساعت 4.83 km/hr

  6. سرعت پیشروی • رابطه مستقيم Dr: نيروی کششی در سرعت مرجع ( 4.83 km/hr ) Ds : نيروی کششی در سرعت S ( واحد ها يکسان( S : سرعت پیشروی (km/hr) تقريب: • به ازاء هر 1 مایل در ساعت بیشتر از 3 مایل در ساعت 1 واحد به اعداد جدول اضافه شود • به ازاء هر 1 km/hr بیشتر از 4.83 مقدار 0.044 اضافه شود

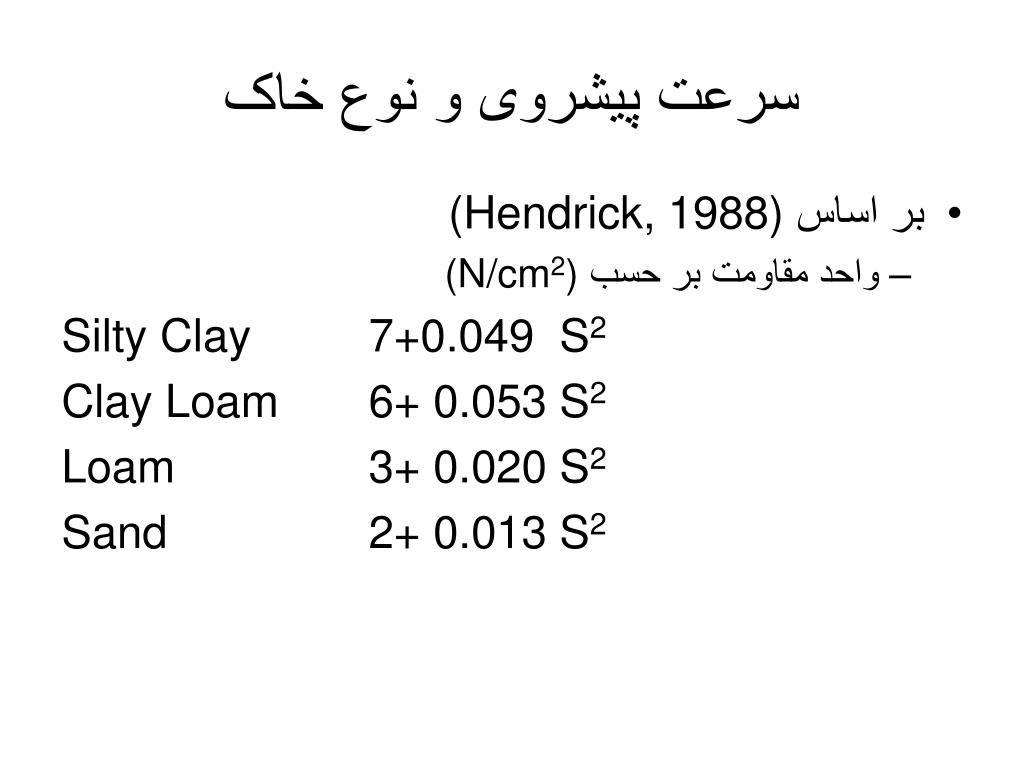

  7. سرعت پيشروی و نوع خاک • بر اساس (Hendrick, 1988) • واحد مقاومت بر حسب (N/cm2) Silty Clay 7+0.049 S2 Clay Loam 6+ 0.053 S2 Loam 3+ 0.020 S2 Sand 2+ 0.013 S2

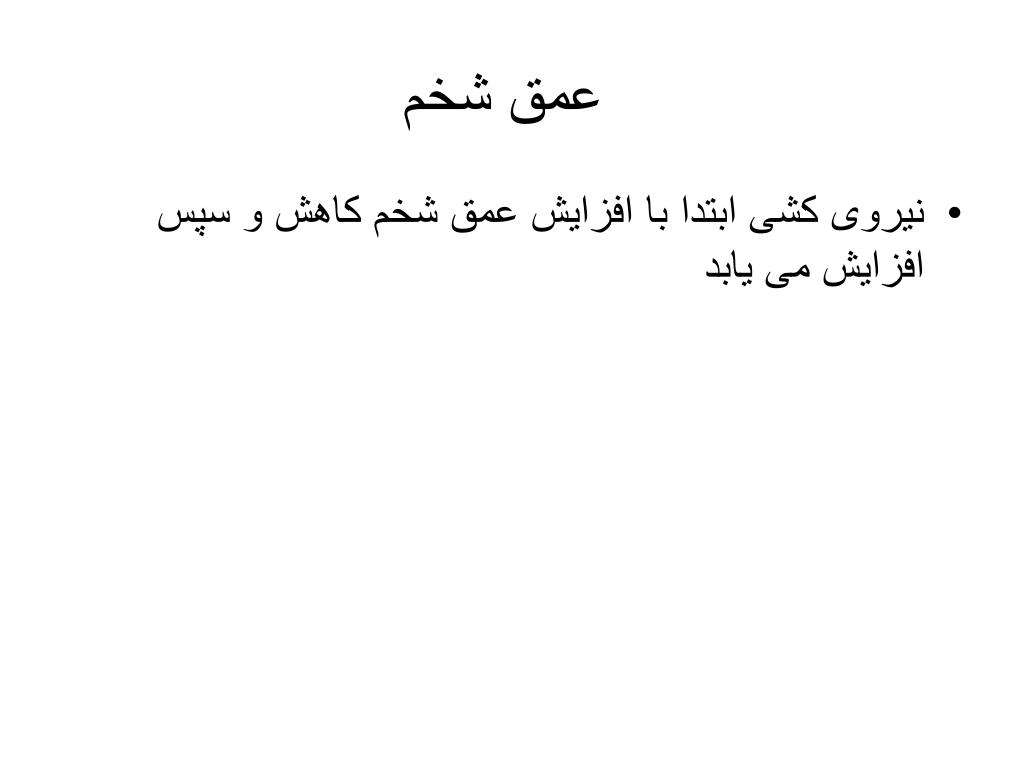

  8. عمق شخم • نیروی کشی ابتدا با افزایش عمق شخم کاهش و سپس افزایش می یابد

  9. عرض خیش • با افزایش عرض شخم واحد مقاومت خاک کاهش می يابد

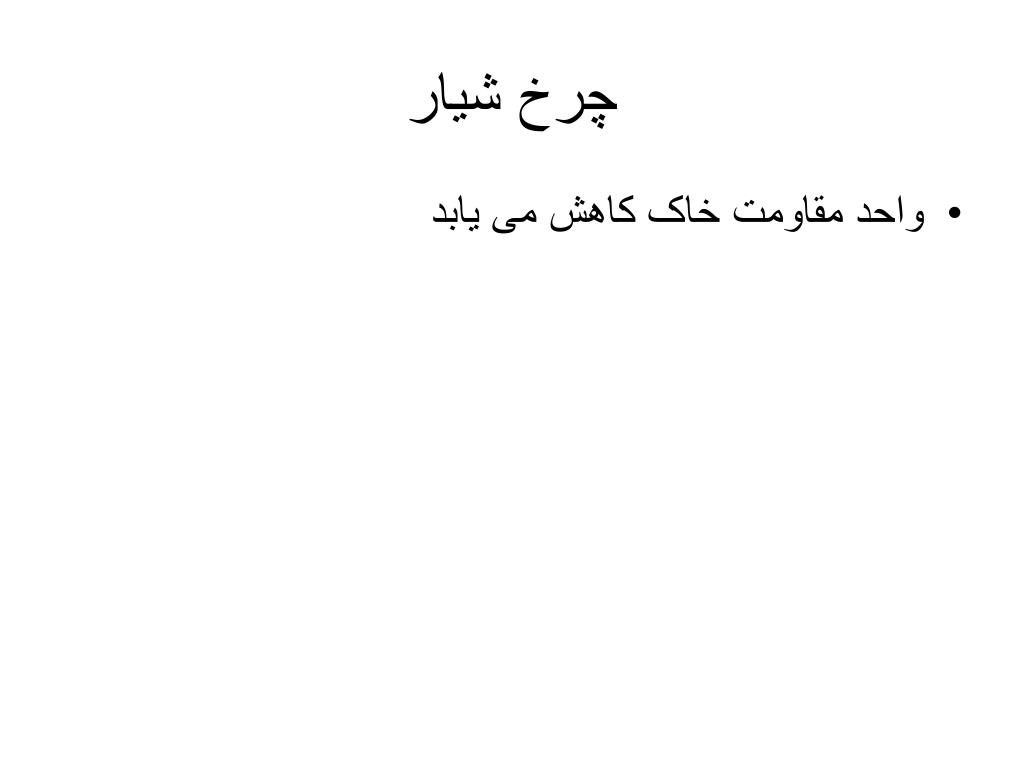

  10. چرخ شيار • واحد مقاومت خاک کاهش می يابد

  11. برگردان • انحناء بيشتر، واحد مقاومت بيشتر • اصطكاك برگردان (تا 30% كل مقاومت كششي) • مشخصات تيغه • با فرسودگي تيغه مقاومت خيش افزايش مي يابد

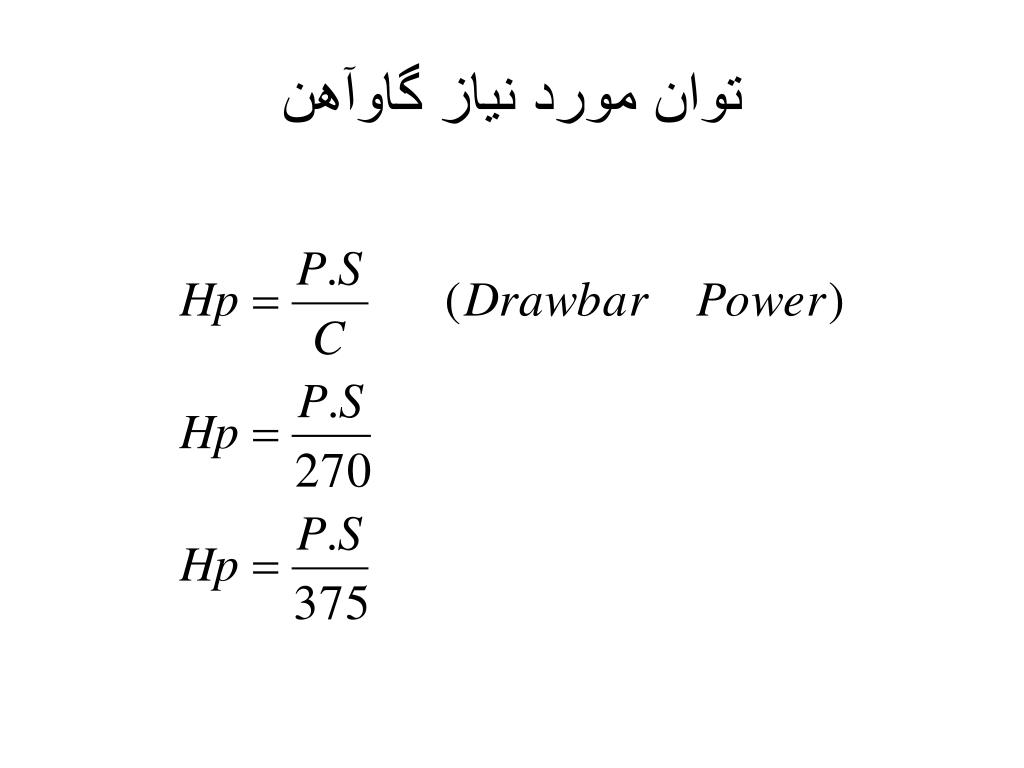

  12. توان مورد نياز گاوآهن

  13. توان PTO

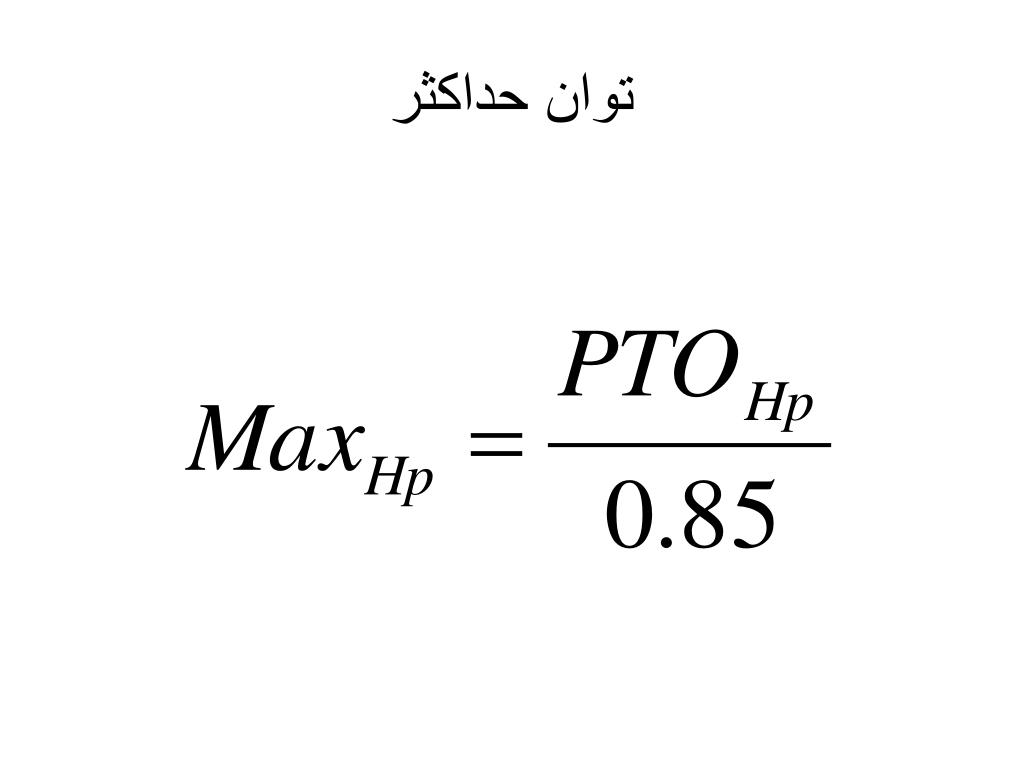

  14. توان حداکثر

  15. مثال می خواهيم يک گاوآهن 40-4 سانتی متری را برای شخم زمينی به منظور کاشت سيب زمينی مورد استفاده قرار دهيم. در کاتالوگ گاوآهن بهترِن سرعت 6km/hr توصيه شده است. چنانچه بافت خاک رسی تا رسی لوم باشد و مزرعه در ارتفاع 800 متری سطح دريا قرار داشته باشدو درجه حرارت تابستانه 25 درجه سانتی گراد باشد، حداقل توان تراکتور مورد استفاده را محاسبه نمائید

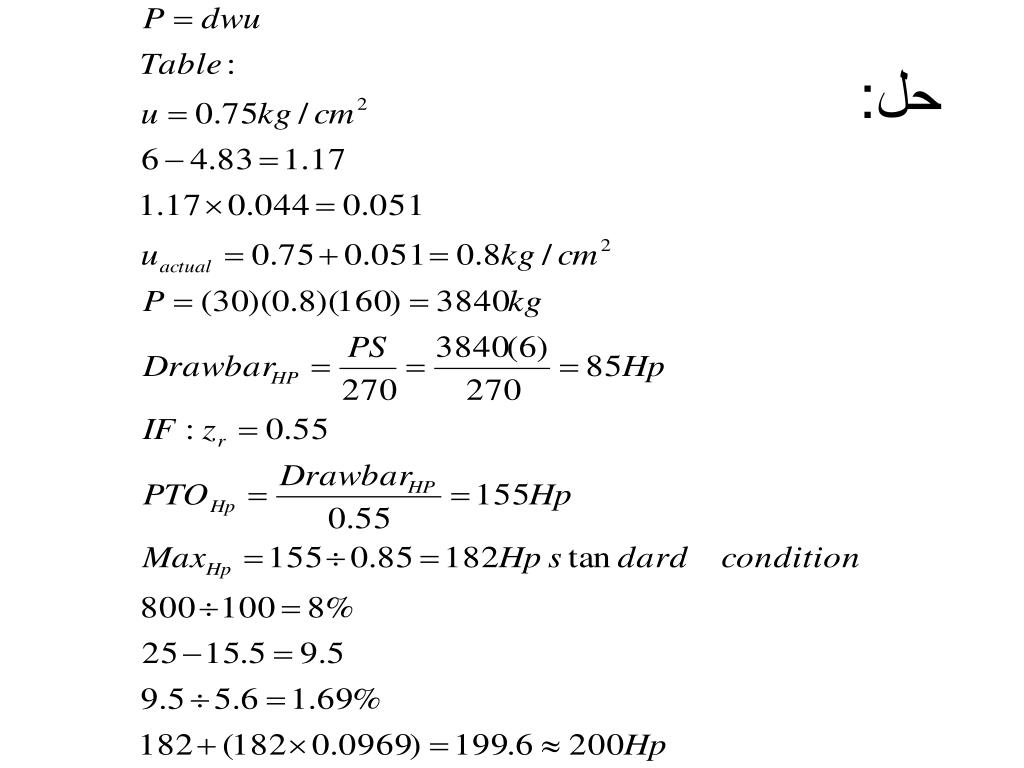

  16. حل:

  17. مثال • برای شخم مزرعه ای 100 هکتاری 10 روز وقت موجود است. اگر بازده مزرعه ای گاوآهن موجود 75% و سرعت پیشروی توصيه شده km/hr 6 باشد و هر روز کاری 10 ساعت و خاک مزرعه لوم باشد توان تراکتور رامحاسبه نمائيد

  18. حل:

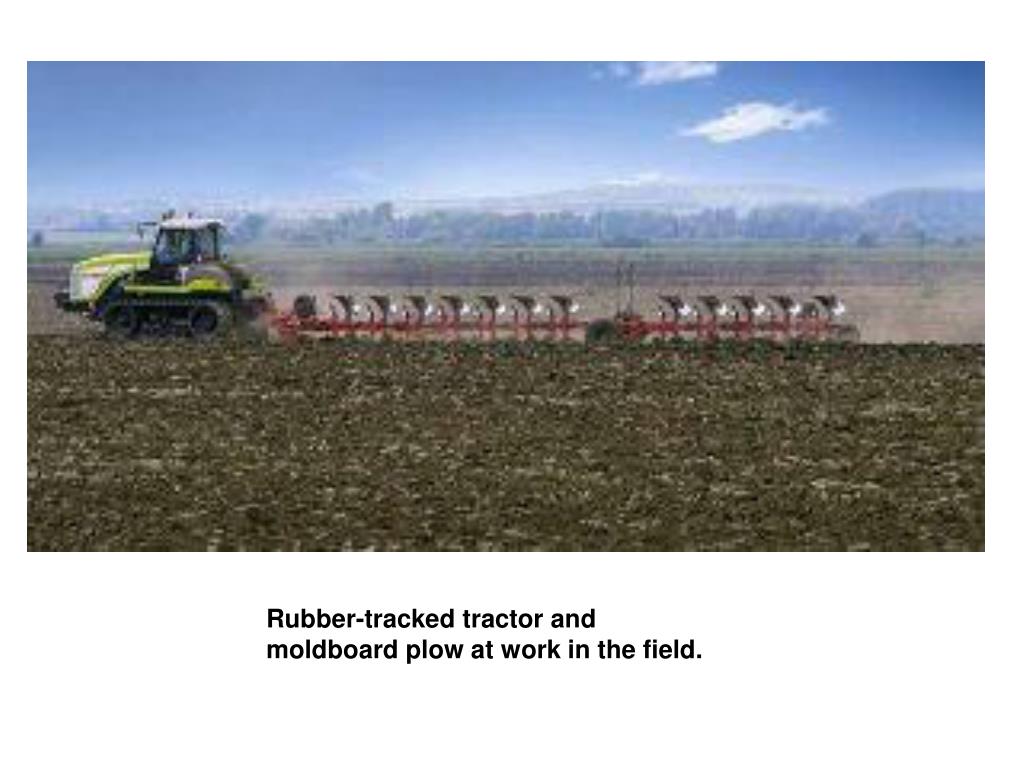

  19. Rubber-tracked tractor and moldboard plow at work in the field.
