  1. Практичний приклад аналізу енергетичних та матеріальних показників та балансів учбового закладу з розробкою енергозберігаючих заходів. Доповідач: к.т.н., доцент кафедри теплотехніки та енергозбереження ІЕЕ НТУУ «КПІ» Шовкалюк Марина Михайлівна,

  2. Студентськемістечко НТУУ «КПІ»

  3. Попереднє дослідження

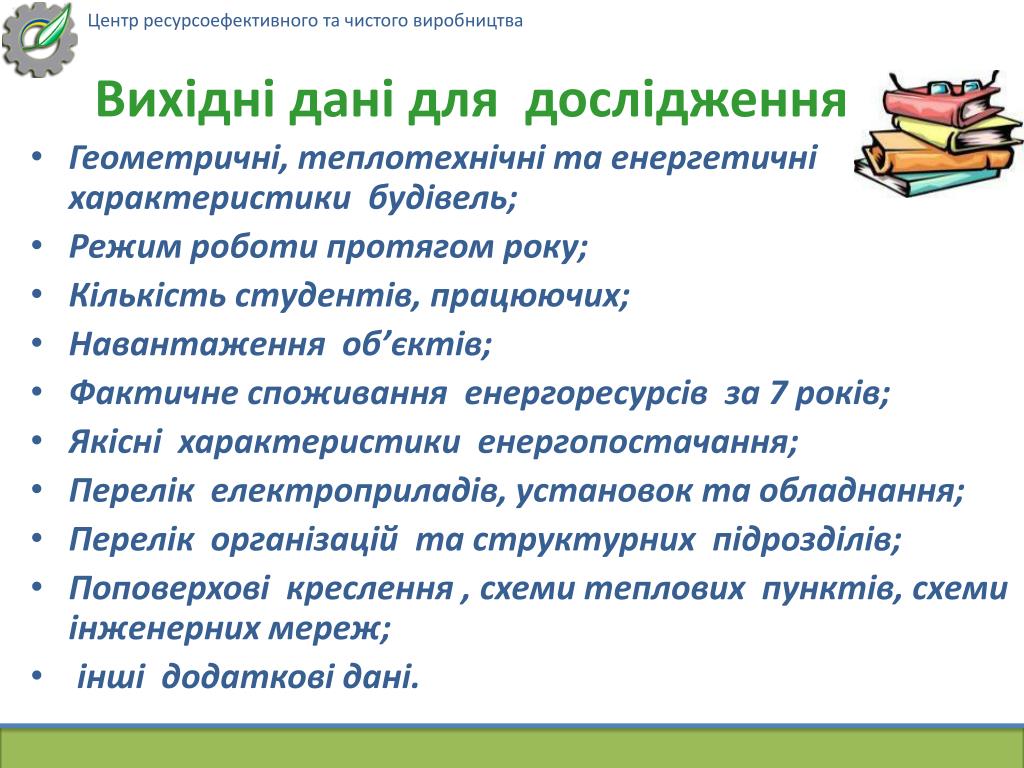

  4. Вихідні дані для дослідження • Геометричні, теплотехнічні та енергетичні характеристики будівель; • Режим роботи протягом року; • Кількість студентів, працюючих; • Навантаження об’єктів; • Фактичне споживання енергоресурсів за 7 років; • Якісні характеристики енергопостачання; • Перелік електроприладів, установок та обладнання; • Перелік організацій та структурних підрозділів; • Поповерхові креслення , схеми теплових пунктів, схеми інженерних мереж; • інші додаткові дані.

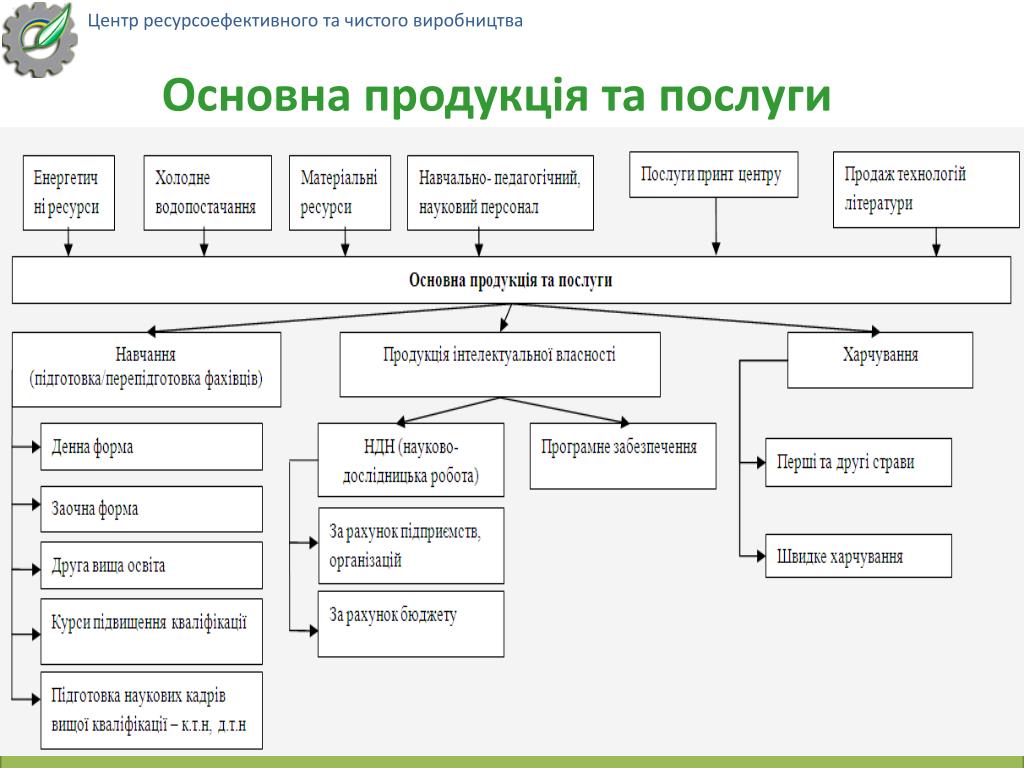

  5. Основнапродукція та послуги

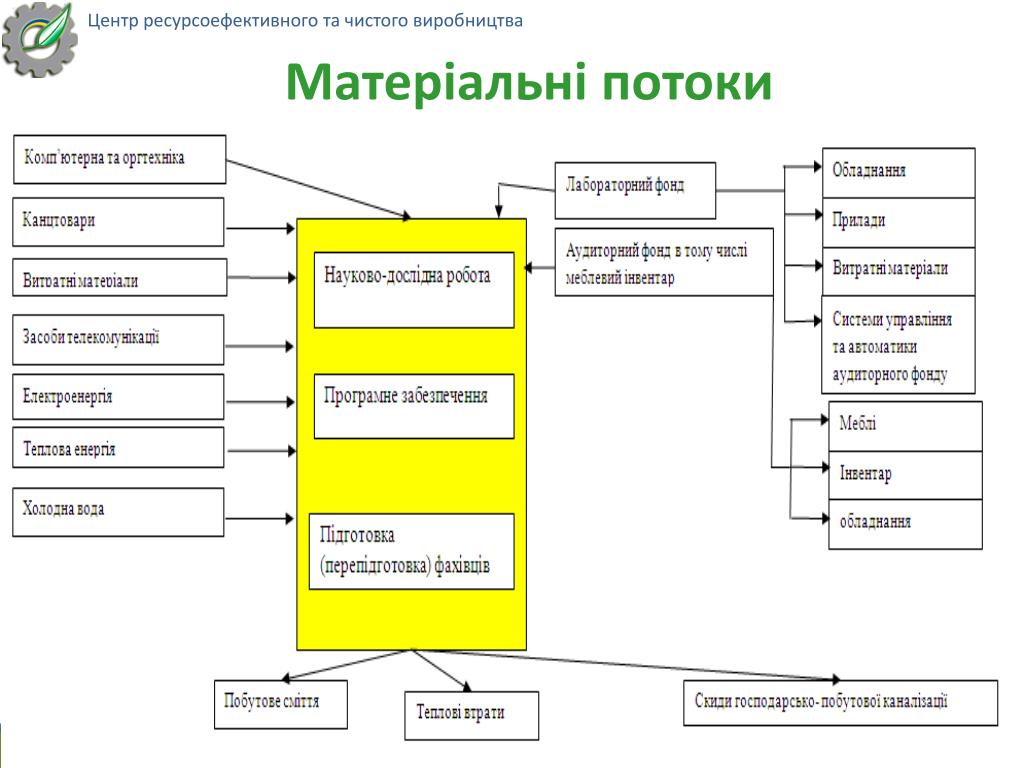

  6. Матеріальні потоки

  7. Відходи виробництва Примітка: * - вивіз макулатури не здійснюється.

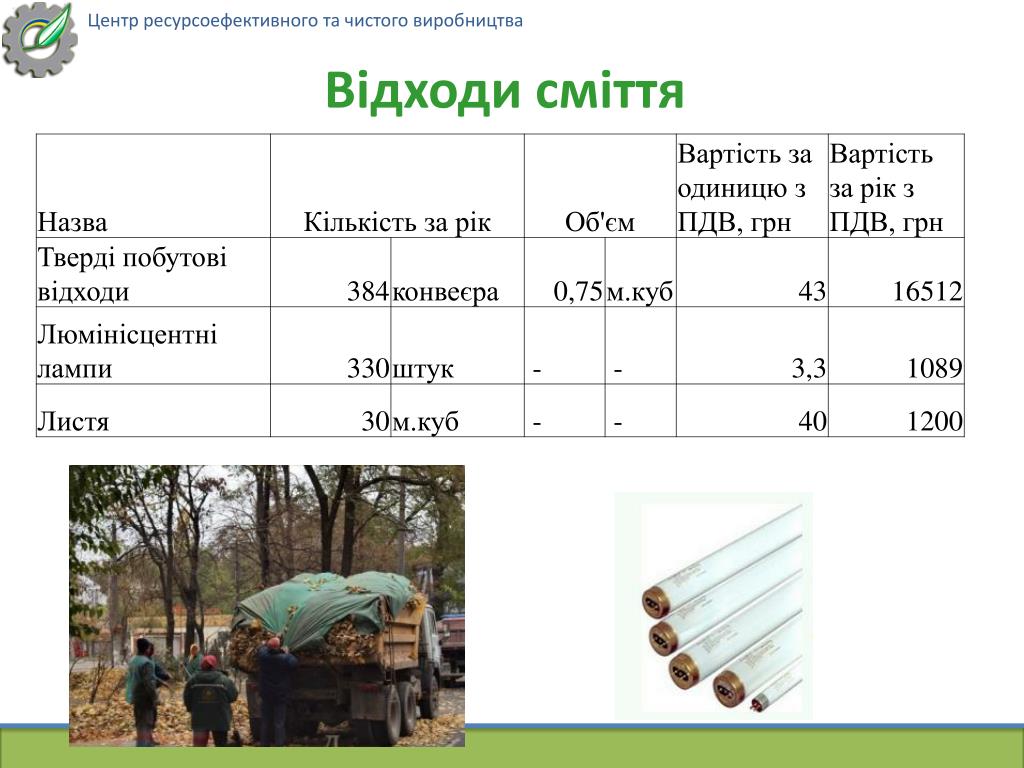

  8. Відходи сміття

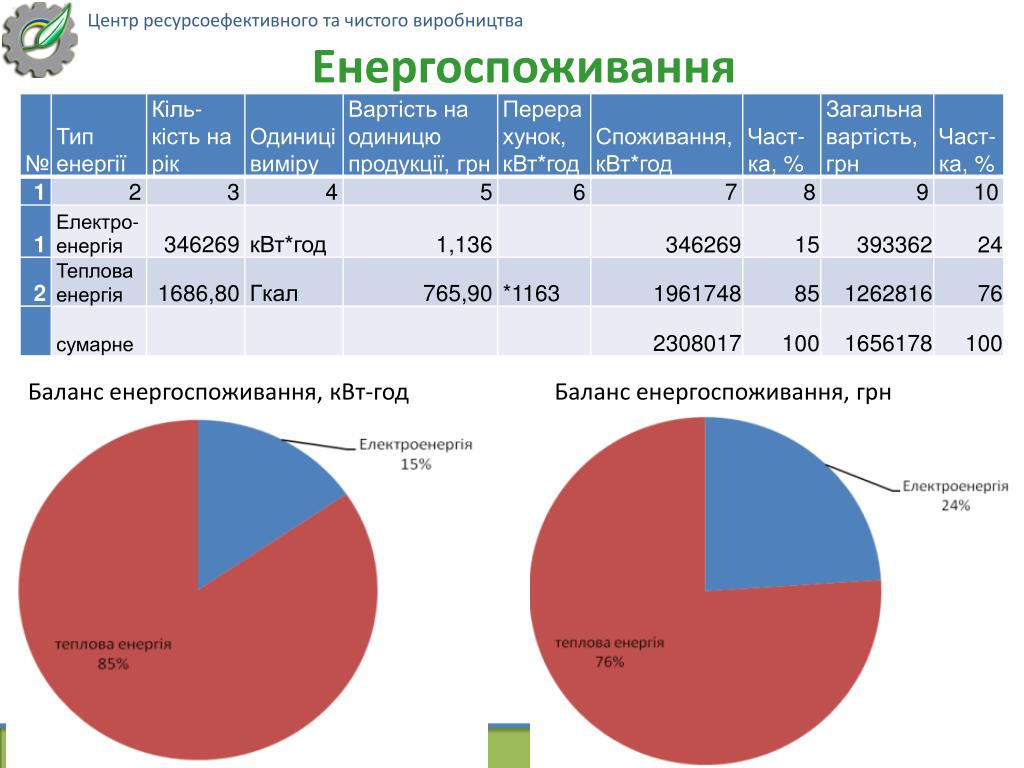

  9. Енергоспоживання Баланс енергоспоживання, кВт-год Баланс енергоспоживання, грн

  10. Детальне дослідження та аналіз даних(на прикладі)

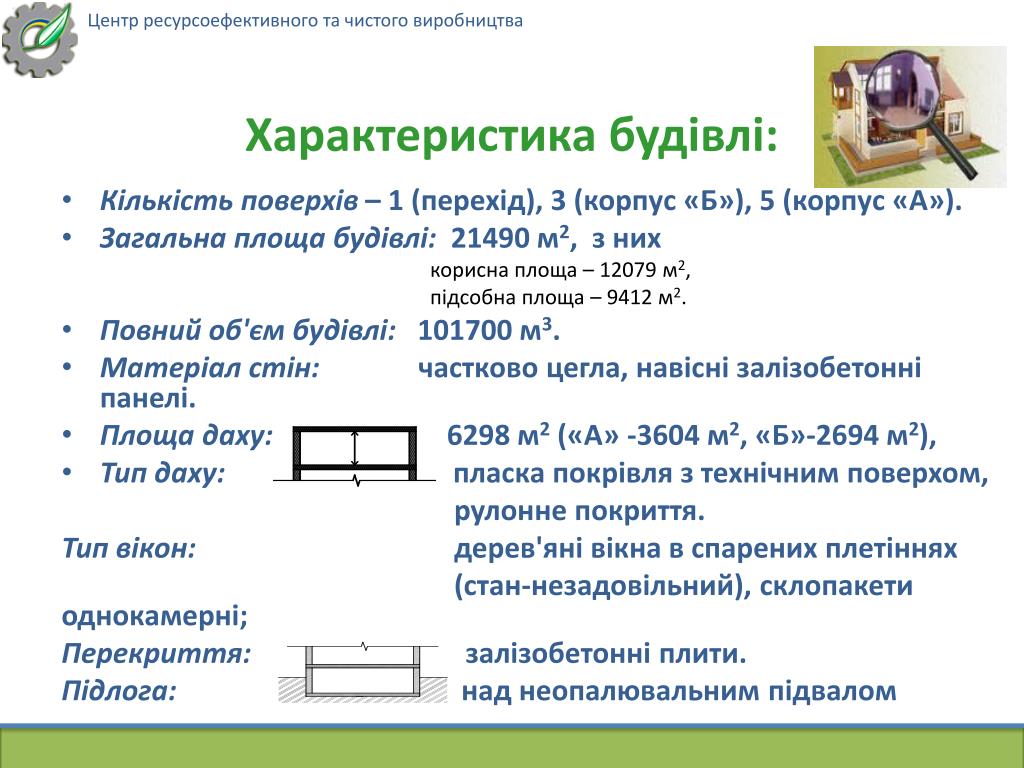

  11. Характеристика будівлі: • Кількість поверхів – 1 (перехід), 3 (корпус «Б»), 5 (корпус «А»). • Загальна площа будівлі: 21490 м2, з них корисна площа – 12079 м2, підсобна площа – 9412 м2. • Повний об'єм будівлі: 101700 м3. • Матеріал стін: частково цегла, навісні залізобетонні панелі. • Площа даху: 6298 м2 («А» -3604 м2, «Б»-2694 м2), • Тип даху: пласка покрівля з технічним поверхом, рулонне покриття. Тип вікон: дерев'яні вікна в спарених плетіннях (стан-незадовільний), склопакети однокамерні; Перекриття: залізобетонні плити. Підлога:над неопалювальним підвалом

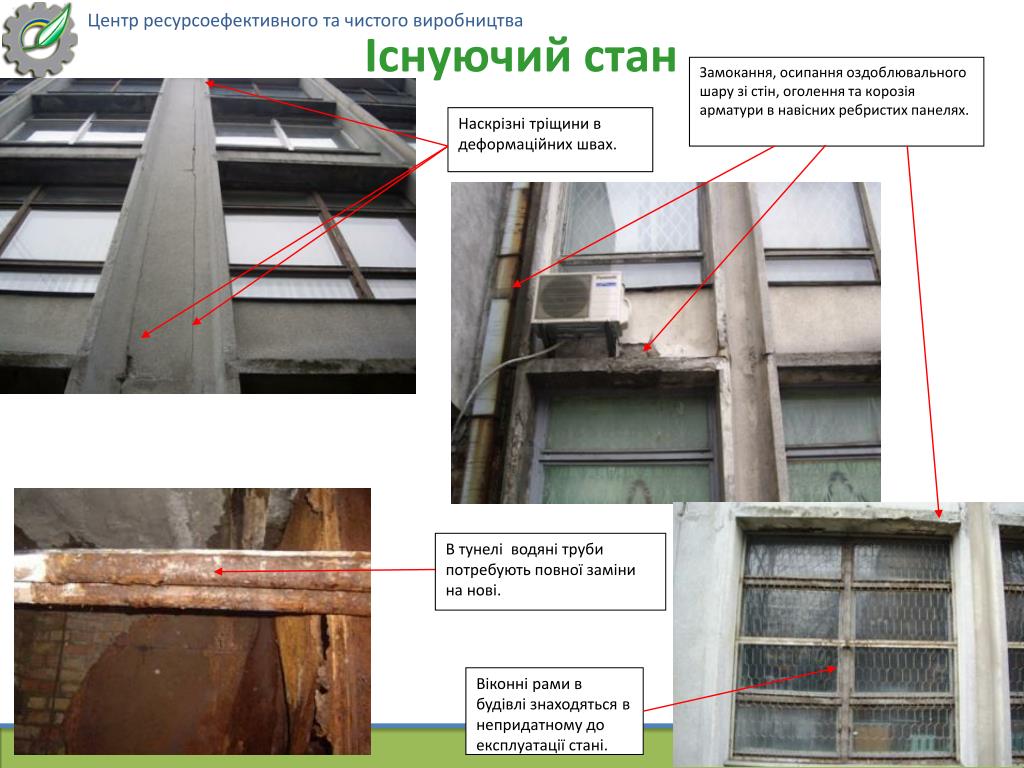

  12. Існуючий стан Замокання, осипання оздоблювального шару зі стін, оголення та корозія арматури в навісних ребристих панелях. Наскрізні тріщини в деформаційних швах. В тунелі водяні труби потребують повної заміни на нові. Віконні рами в будівлі знаходяться в непридатному до експлуатації стані.

  13. Енергоспоживання Вода Електроенергія Теплова енергія

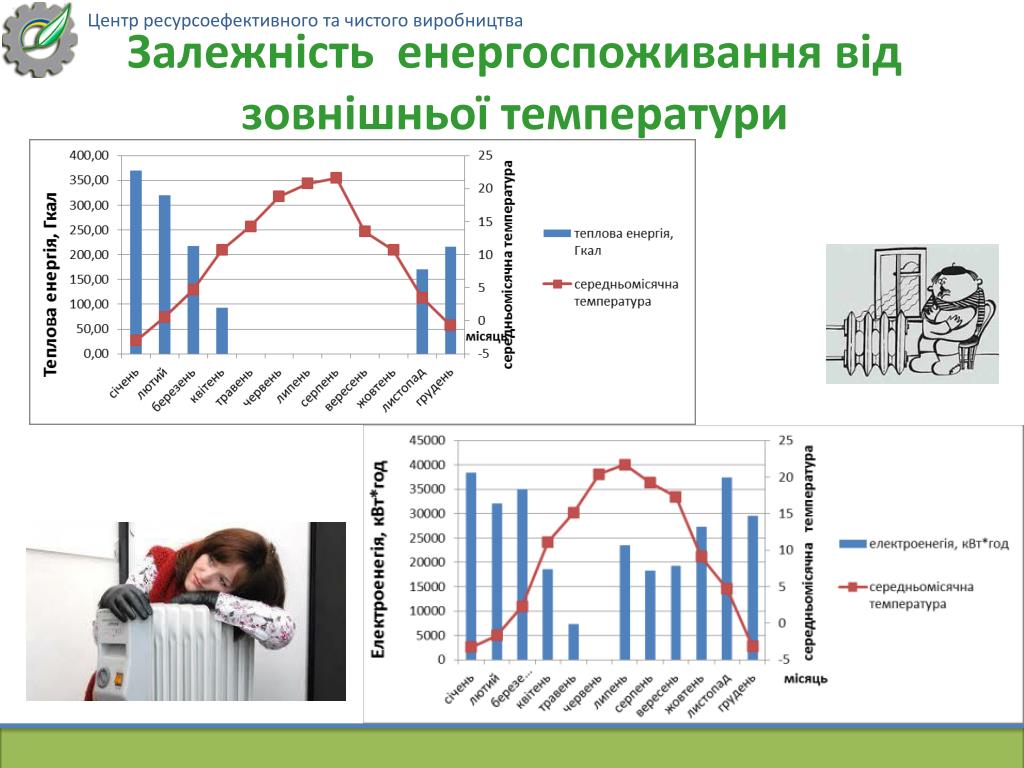

  14. Залежність енергоспоживання від зовнішньої температури

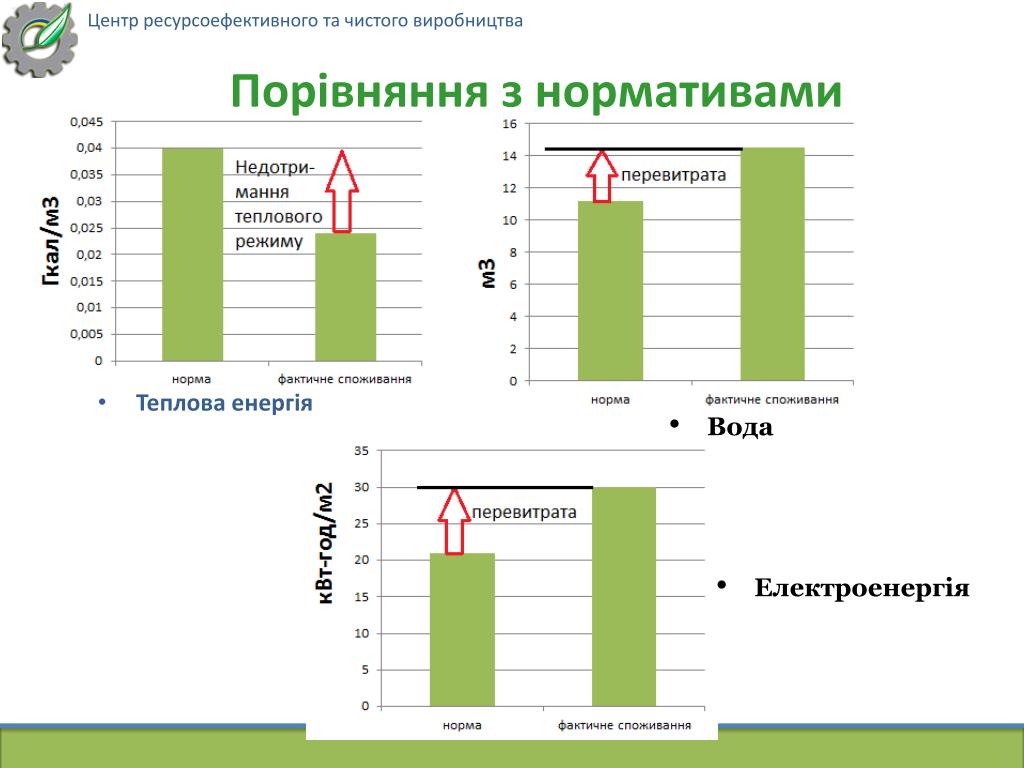

  15. Порівняння з нормативами • Теплова енергія • Вода • Електроенергія

  16. Умови мікроклімату приміщеньtзовн=+6 С,tвн=15-20 С

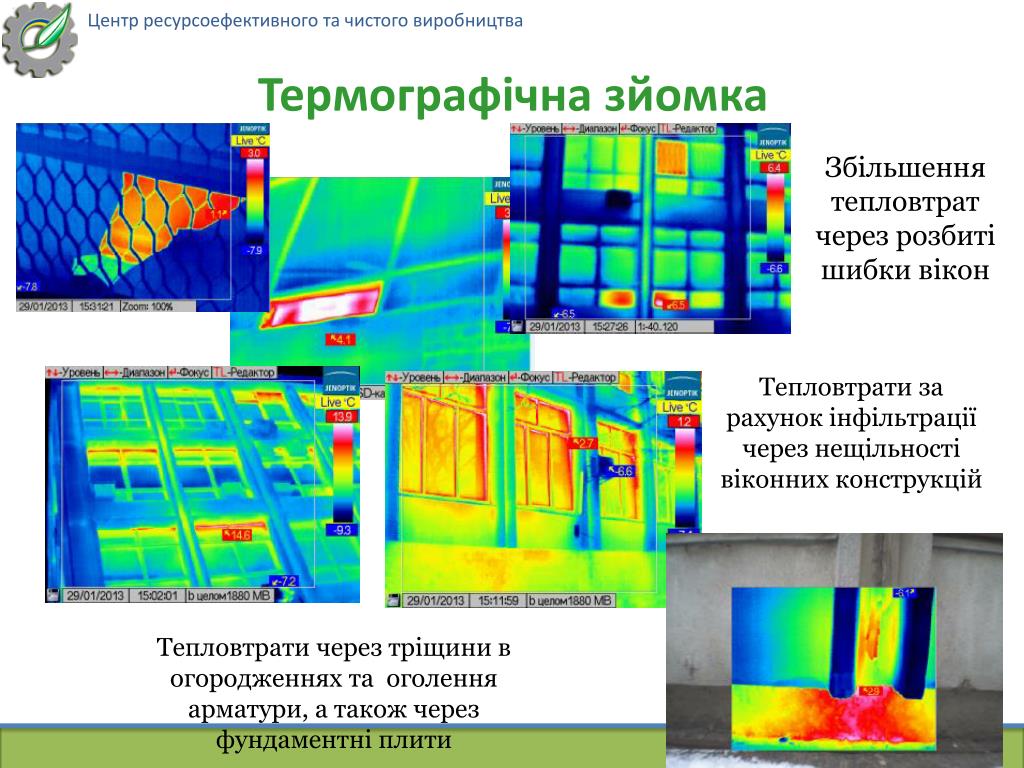

  17. Термографічна зйомка Збільшення тепловтрат через розбиті шибки вікон Тепловтрати за рахунок інфільтрації через нещільності віконних конструкцій Тепловтрати через тріщини в огородженнях та оголення арматури, а також через фундаментні плити

  18. Пропозиції з енерго- , ресурсо-збереження

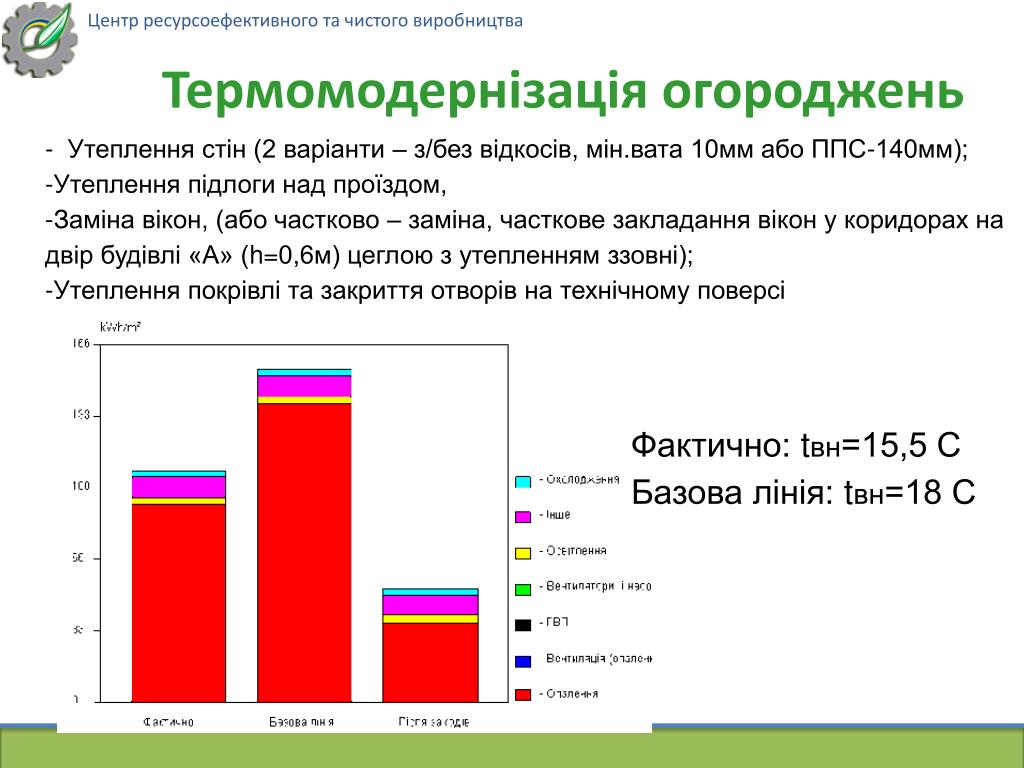

  19. Термомодернізація огороджень • - Утеплення стін (2 варіанти – з/без відкосів, мін.вата 10мм або ППС-140мм); • Утеплення підлоги над проїздом, • Заміна вікон, (або частково – заміна, часткове закладання вікон у коридорах на двір будівлі «А» (h=0,6м) цеглою з утепленням ззовні); • Утеплення покрівлі та закриття отворів на технічному поверсі • Фактично: tвн=15,5 С • Базова лінія: tвн=18 С

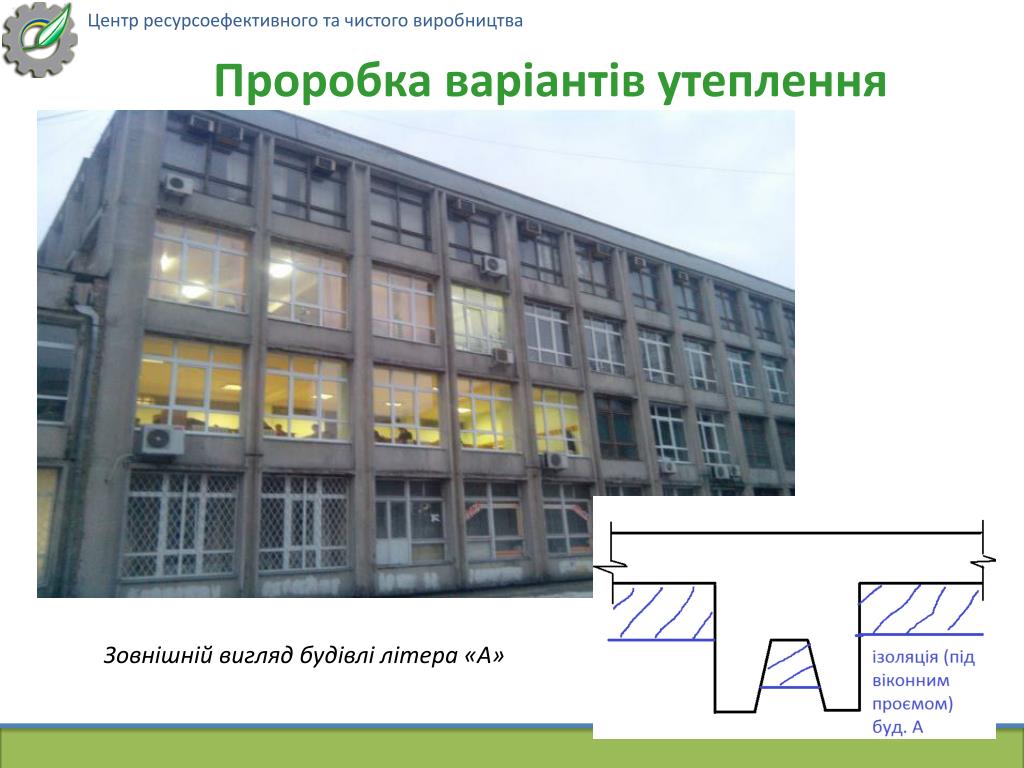

  20. Проробка варіантів утеплення огороджень Зовнішній вигляд будівлі літера «А»

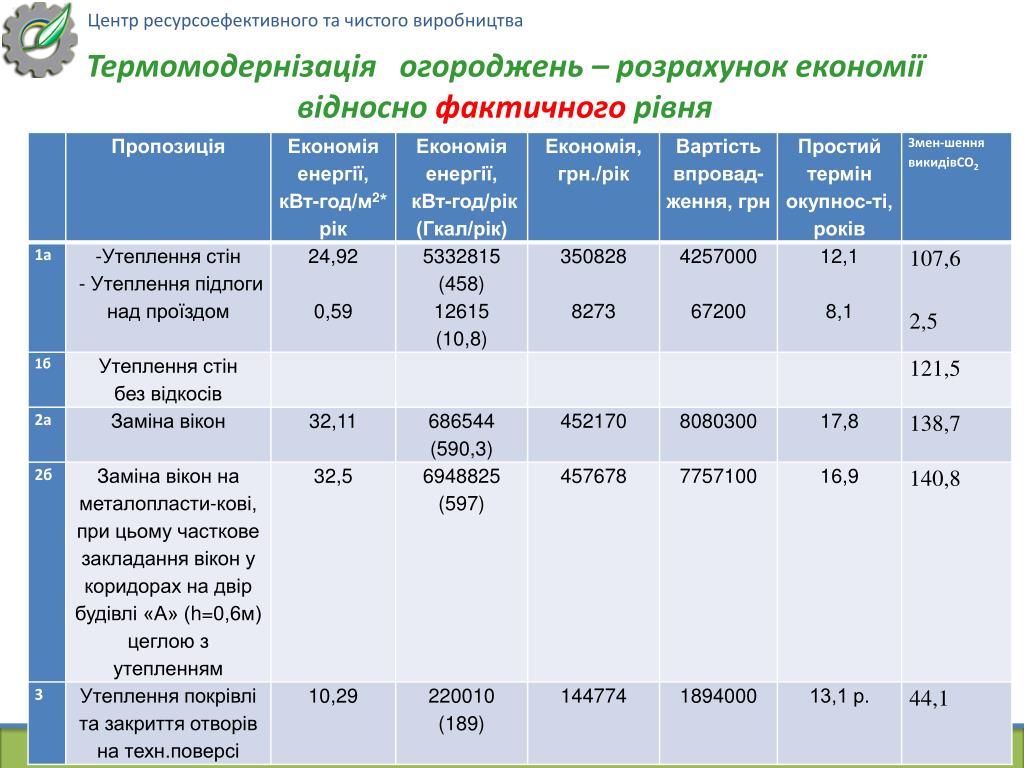

  21. Термомодернізація огороджень – розрахунок економії відносно фактичного рівня

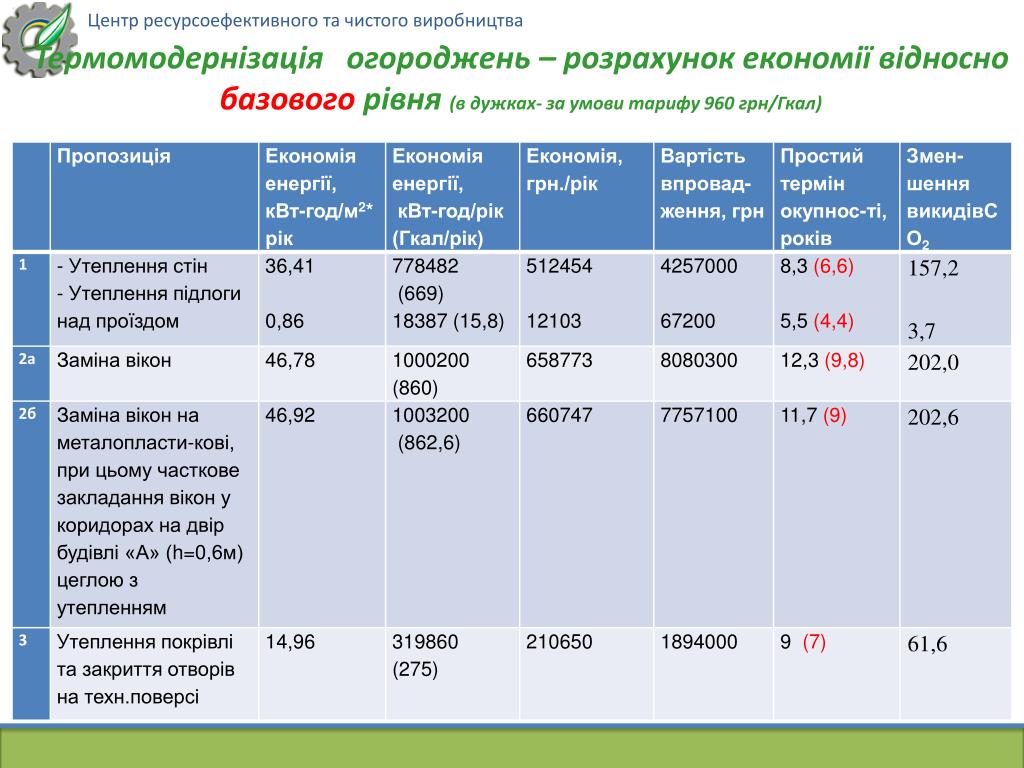

  22. Термомодернізація огороджень – розрахунок економії відносно базового рівня (в дужках- за умови тарифу 960 грн/Гкал)

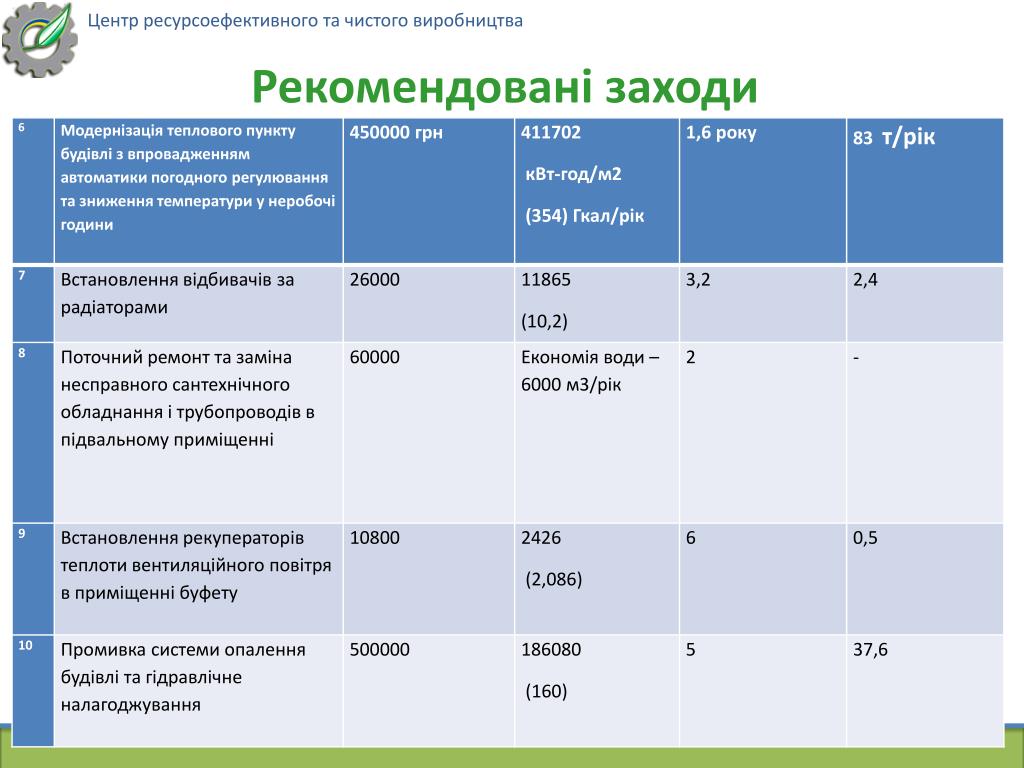

  23. Рекомендовані заходи

  24. Інші рекомендовані заходи

  25. ПОТЕНЦІАЛ ЗБЕРЕЖЕННЯ РЕСУРСІВнавчального корпусу

  26. Дякую за увагу!
