  1. Daikin Altherma HT Εφεδρική Ηλεκτρική Αντίσταση

  2. Περιεχόμενα • Εισαγωγή • Βασικά μέρη • Ηλεκτρολογικά διαγράμματα • Λογική λειτουργίας (field settings) • Έλεγχος λειτουργίας (συνθήκες λειτουργίας) • Δοκιμαστική λειτουργία • Λειτουργεί ?!

  3. Ονοματολογία Σημερινό μοντέλο: AA W1

  4. Γενικές πληροφορίες • Απαιτεί την ύπαρξη της προαιρετικής πλακέτας EKRP1AHTA • Μπορεί να λειτουργεί κατά την κανονική λειτουργία της αντλίας θερμότητας (σε περίπτωση έλλειψης απόδοσης) και κατά την λειτουργία έκτακτης ανάγκης (η αντλία θερμότητας δεν λειτουργεί) • Χρησιμοποιείται μόνο για την θέρμανση χώρου

  5. Τεχνικές προδιαγραφές

  6. Γενική διάταξη συστήματος

  7. Βασικά μέρη (1) Αυτόματο Εξαεριστικό Διακόπτης ροής S1L -> τουλάχιστον 9 l/min Είσοδος (προς την Θ.Χ.) Ηλ. Αντίσταση (6kW) Έξοδος (Από την εσωτ. μονάδα)

  8. Βασικά μέρη(2) Διακόπτης χρονοκαθηστέρησης < 9l/min > 9l/min < 5seconds > 9l/min > 5seconds Η ενεργοποίηση της αντίστασης είναι εφικτή Ηλεκτρικές ασφάλειες: 20A

  9. Βασικά μέρη (3) Ρελέ Αντίστασης: K1M & K2M V3-model (1-φασικό): Βήμα 1 -> K1M on Βήμα 2 -> K1M on + K2M on W1-model (3-φασικό): Βήμα 1 -> K1M on Βήμα 2 -> K2M on Ρελέ «σφάλματος»(ΟΝ όταν δεν υπάρχει σφάλμα): V3-model: K5M + K6M W1-model: K5M + K2A

  10. Βασικά μέρη(4) • Θερμική ασφάλεια F1T • Μέσα στην BUH • Λιώνει >122°C • Θερμικό Q1L • Χειροκίνητη επαναφορά • Ενεργοποιείται >92°C Ασφάλεια F1U 5A Ηλεκτρική αντίσταση σε σειριά για τον διακόπτη ροής R1 • Θερμικό Q2L • Αυτόματη επαναφορά • Ενεργοποιείται >75°C

  11. Απαιτούμενα εξαρτήματα από το εμπόριο Ανακουφιστική βαλβίδα (από το εμποριο) • Σε περίπτωση που χρησιμοποιούνται βάνες BUH – IU και/ή BUH – Load • Εγκαθίσταται στην είσοδο νερού στην αντίσταση • Ρύθμιση πίεσης: maximum 3 bar

  12. Ηλεκτρολογικό διάγραμμα – 1-φασικό

  13. Ηλεκτρολογικό διάγραμμα – 3-φασικό

  14. Διάγραμμα απαιτούμενης καλωδίωσης

  15. Λογική λειτουργίας Εφεδρικής Αντίστασης για EKHBRD*ΑΑ • Τοπικές ρυθμίσεις • [6-02] : Ενεργοποίηση εφεδρικής αντίστασης • Όταν ρυθμιστεί στο 1, η μονάδα αναγνωρίζει την αντίσταση • Όταν η αντίσταση λειτουργεί, στο χειριστήριο εμφανίζεται η ένδειξη (δεν υπάρχει ένδειξη βήματος 1 ή 2) • [8-02] : Ενεργοποίηση έκτακτης ανάγκης • Η θέρμανση χώρου γίνεται μόνο με την αντίσταση • Όταν είναι ενεργό: αντλία θερμότητας = OFF και κυκλοφορητής = ΟΝ • [8-01] : Αυτόματη επανεκκίνηση

  16. Λογική λειτουργίας Εφεδρικής Αντίστασης για EKHBRD*AB • Τοπικές ρυθμίσεις • [6-02] : Ενεργοποίηση εφεδρικής αντίστασης • Όταν ρυθμιστεί στο 1, η μονάδα αναγνωρίζει την αντίσταση • Όταν η αντίσταση λειτουργεί, στο χειριστήριο εμφανίζεται η ένδειξη (δεν υπάρχει ένδειξη βήματος 1 ή 2) • [8-01] : Προαιρετική ρύθμισης αντίστασης (ΔΕΝ ΕΦΑΡΜΟΖΕΤΑΙ) • [8-02] : Ενεργοποίηση έκτακτης ανάγκης (χειροκίνητο) • Η θέρμανση χώρου γίνεται μόνο με την αντίσταση • Όταν είναι ενεργό: αντλία θερμότητας = OFF και κυκλοφορητής = ΟΝ • Η λειτουργία αυτόματης επανεκκίνησης είναι μόνιμα ενεργοποιημένη (δεν απενεργοποιείται)

  17. NORMAL OPERATION (BUH assistance) Step 0 (no BUH operation) Step 1 Step 2 8 TM2 TM1 TM2 TM1 Έλεγχος λειτουργίας: Κανονική λειτουργία Additional activation conditions: Pump speed > ~2500rpm (E-03: 1) When RT control: RT < RT setpoint - 2 Normal heat load (not too small) TM1: 5 minutes TM2: 10 minutes

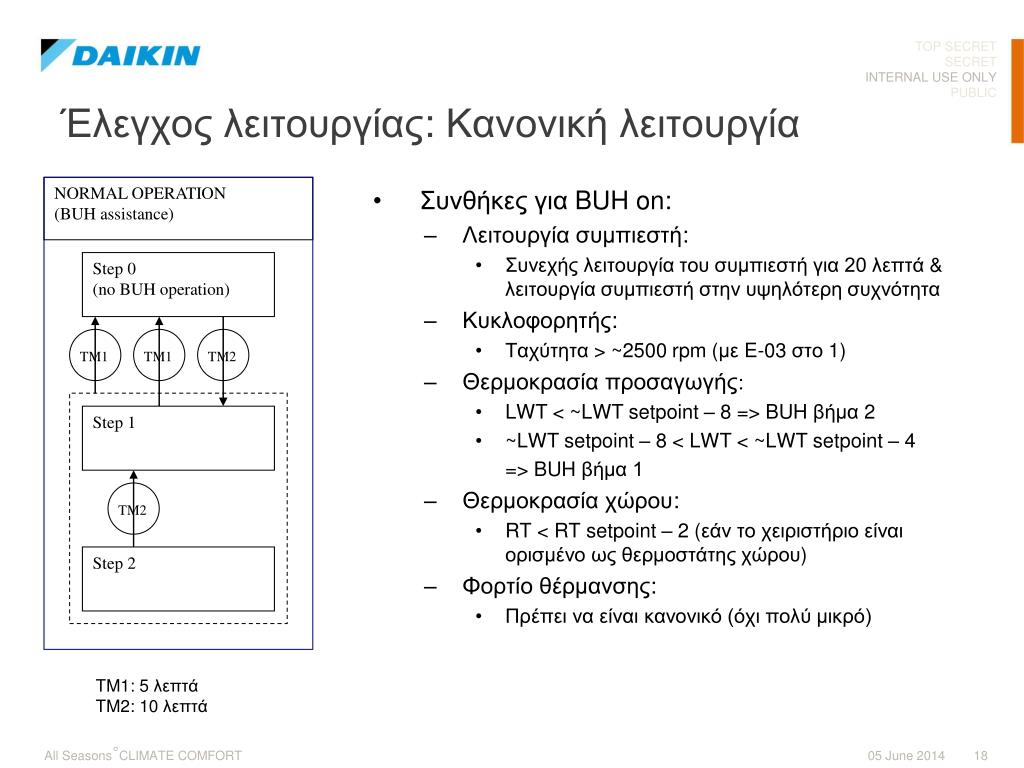

  18. NORMAL OPERATION (BUH assistance) Step 0 (no BUH operation) Step 1 Step 2 TM2 TM1 TM2 TM1 Έλεγχος λειτουργίας: Κανονική λειτουργία • Συνθήκες για BUH on: • Λειτουργία συμπιεστή: • Συνεχής λειτουργία του συμπιεστή για 20 λεπτά & λειτουργία συμπιεστή στην υψηλότερη συχνότητα • Κυκλοφορητής: • Ταχύτητα > ~2500 rpm (με E-03 στο 1) • Θερμοκρασία προσαγωγής: • LWT < ~LWT setpoint – 8 => BUH βήμα 2 • ~LWT setpoint – 8 < LWT < ~LWT setpoint – 4 => BUH βήμα 1 • Θερμοκρασία χώρου: • RT < RT setpoint – 2 (εάν το χειριστήριο είναι ορισμένο ως θερμοστάτης χώρου) • Φορτίο θέρμανσης: • Πρέπει να είναι κανονικό (όχι πολύ μικρό) TM1: 5 λεπτά TM2: 10 λεπτά

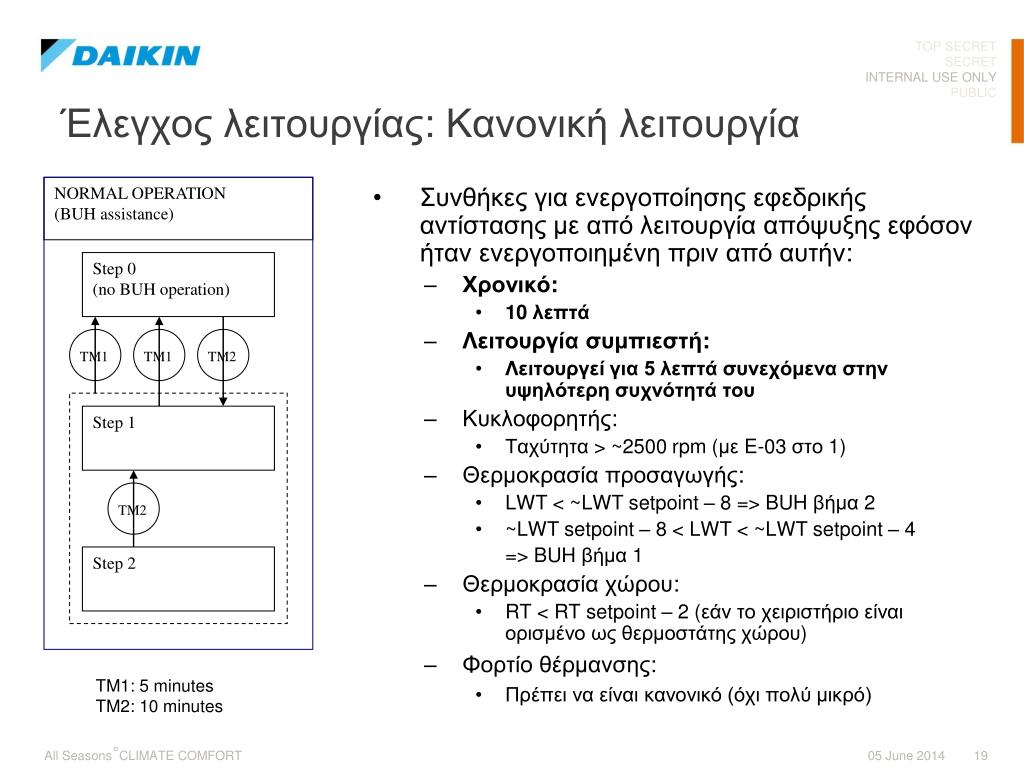

  19. NORMAL OPERATION (BUH assistance) Step 0 (no BUH operation) Step 1 Step 2 TM2 TM1 TM2 TM1 Έλεγχος λειτουργίας: Κανονική λειτουργία • Συνθήκες για ενεργοποίησης εφεδρικής αντίστασης με από λειτουργία απόψυξης εφόσον ήταν ενεργοποιημένη πριν από αυτήν: • Χρονικό: • 10 λεπτά • Λειτουργία συμπιεστή: • Λειτουργεί για 5 λεπτά συνεχόμενα στην υψηλότερη συχνότητά του • Κυκλοφορητής: • Ταχύτητα > ~2500 rpm (με E-03 στο 1) • Θερμοκρασία προσαγωγής: • LWT < ~LWT setpoint – 8 => BUH βήμα 2 • ~LWT setpoint – 8 < LWT < ~LWT setpoint – 4 => BUH βήμα 1 • Θερμοκρασία χώρου: • RT < RT setpoint – 2 (εάν το χειριστήριο είναι ορισμένο ως θερμοστάτης χώρου) • Φορτίο θέρμανσης: • Πρέπει να είναι κανονικό (όχι πολύ μικρό) TM1: 5 minutes TM2: 10 minutes

  20. EMERGENCY OPERATION Step 0 (no BUH operation) Step 1 Step 2 TM1 TM1 Έλεγχος λειτουργίας: Λειτουργία Emergency TM1: 5 minutes

  21. EMERGENCY OPERATION Step 0 (no BUH operation) Step 1 Step 2 TM1 TM1 Έλεγχος λειτουργίας: Λειτουργία Emergency • BUH on (Βήμα 1): • Θερμοκρασία προσαγωγής: • LWT < ~LWT setpoint – 15 • LWT < 55°C • Ζήτηση για θέρμανση • BUH Βήμα 2 (από βήμα 1): • Θερμοκρασία προσαγωγής: • LWT < ~LWT setpoint – 12 • LWT < 55°C • TM 1 up (5 λεπτά) TM1: 5 minutes

  22. Έλεγχος λειτουργίας: Λειτουργία απόψυξης • Υποβοήθηση εφεδρικής αντίστασης κατά τη διάρκεια της απόψυξης • Εσωτ. Μονάδα HT AA-model – s/n < 3XXXXXX • Δεν είναι δυνατό (πολύ μικρή ροή νερού) • Εσωτ. Μονάδα HT AA-model – s/n > 3XXXXXX • «Μερική» υποβοήθηση • Εσωτ. Μονάδα HT AB-model • Συνθήκες: • Όχι στη λειτουργία Ζ.Ν.Χ. • LWT < ~LWT setpoint – 15°C • LWT < 55°C • Αν η αντίσταση ήταν ενεργή στο Βήμα 2 πριν την έναρξη της απόψυξης -> κατά τη διάρκεια της απόψυξης το 2ο βήμα της αντίσταση θα χρησιμοποιηθεί

  23. Δοκιμαστική λειτουργία • Τοπική ρύθμιση [6-02] = 1 • Επιλογή θερμοκρασίας προσαγωγής (π.χ. 65°C) • Επιβεβαίωση ότι υπάρχει ζήτηση για θέρμανση χώρου • Τοπική ρύθμιση [8-02] = 1 (Λειτουργία έκτακτης ανάγκης) • Ενεργοποίηση από το χειριστήριο • Παρακολούθηση θερμοκρασιών νερού για 20 λεπτά • Απενεργοποίηση ρύθμισης [8-02] = 0

  24. Δεν λειτουργεί η εφεδρική αντίσταση?! • Σφάλμα AA: • Έχει ενεργοποιηθεί το θερμικό Q1L? -> χειροκίνητη επαναφορά • Καμένη ασφάλεια F1U? -> αντικατάσταση • Λιωμένη θερμική ασφάλεια F1T? -> αντικατάσταση εφεδρ. αντίστασης

  25. Δεν λειτουργεί η εφεδρική αντίσταση?! • Δεν υπάρχει σφάλμα AA και εμφανίζεται το σήμα : • Έλεγχος αντίστασης: • ροή > 9l/min για 5 δευτερόλεπτα? (έλεγχος του ρελέ χρονοκαθυστέρισης) • Αέρας στο κύκλωμα? • Βουλωμένο φίλτρο νερού? • Έλεγχος παροχής ρεύματος στην αντίσταση • Έλεγχος βασικών μερών • Δεν υπάρχει σφάλμα AA και δεν εμφανίζεται το σήμα : • Έλεγχος εσωτερικής μονάδας HT • Τοπική ρύθμιση 6-02 =1 ? • Οι συνθήκες λειτουργίας εκπληρούνται? • Λόγω χαμηλής πτώσης πίεσης στο δίκτυο, ενδεχομένως η ταχύτητα του κυκλοφορητή να είναι πολύ χαμηλή (<~2500rpm) -> Θέτοντας τη ρύθμιση Ε-03 στο «0» μπορούμε να μειώσουμε την ελάχιστη απαιτούμενη ταχύτητα για την ενεργοποίηση της αντίστασης.
