Project bouwkunde

Project Bouwkunde

Ontwerp van een brug

Door: Tom DedobbeleerMilena SonneveldGerrit PierreuxJeroen VolckaertJan Spriet


Slide tss 1 en 2

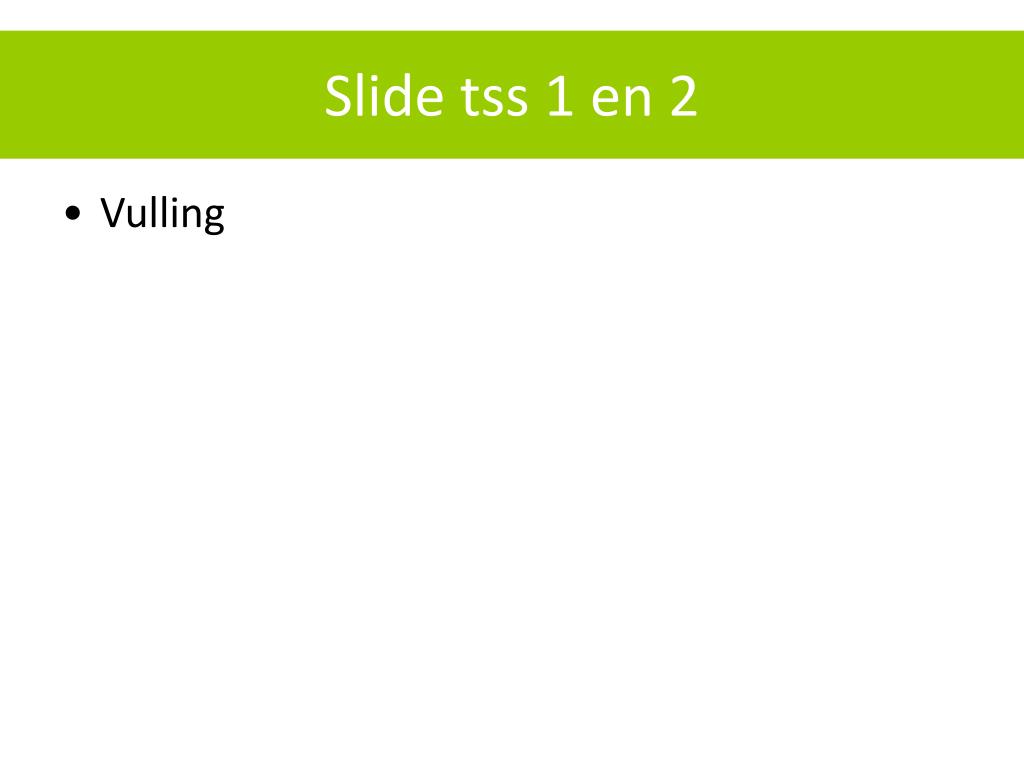

Slide tss 1 en 2

  • Vulling

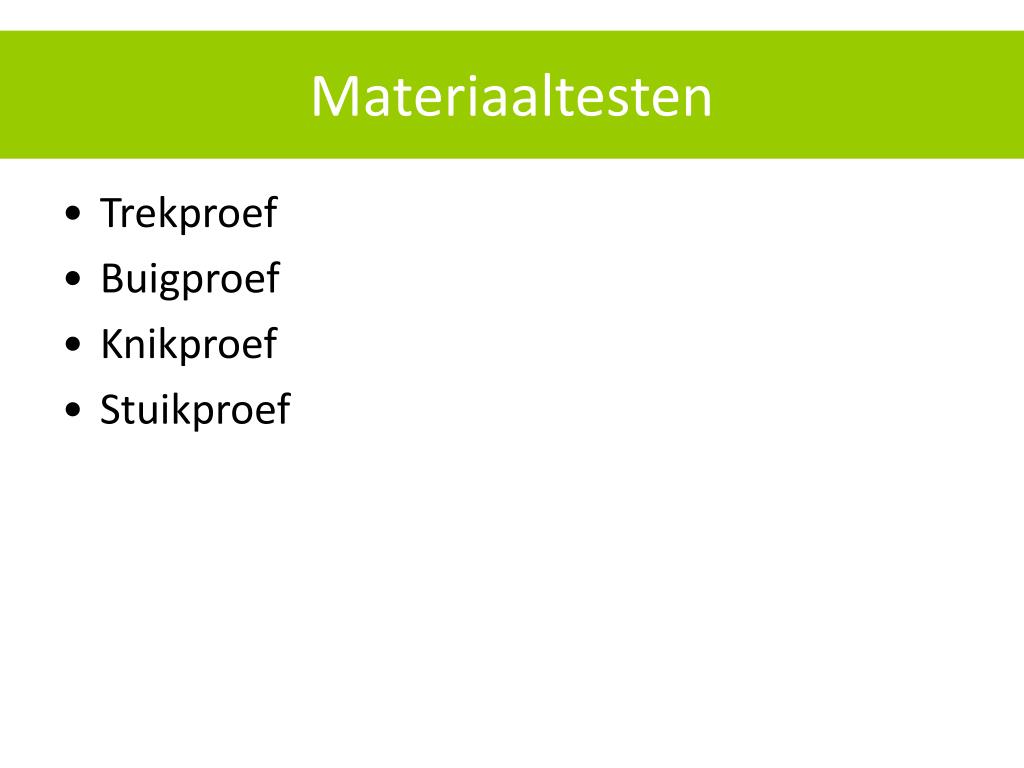

Materiaaltesten

Materiaaltesten

  • Trekproef

  • Buigproef

  • Knikproef

  • Stuikproef

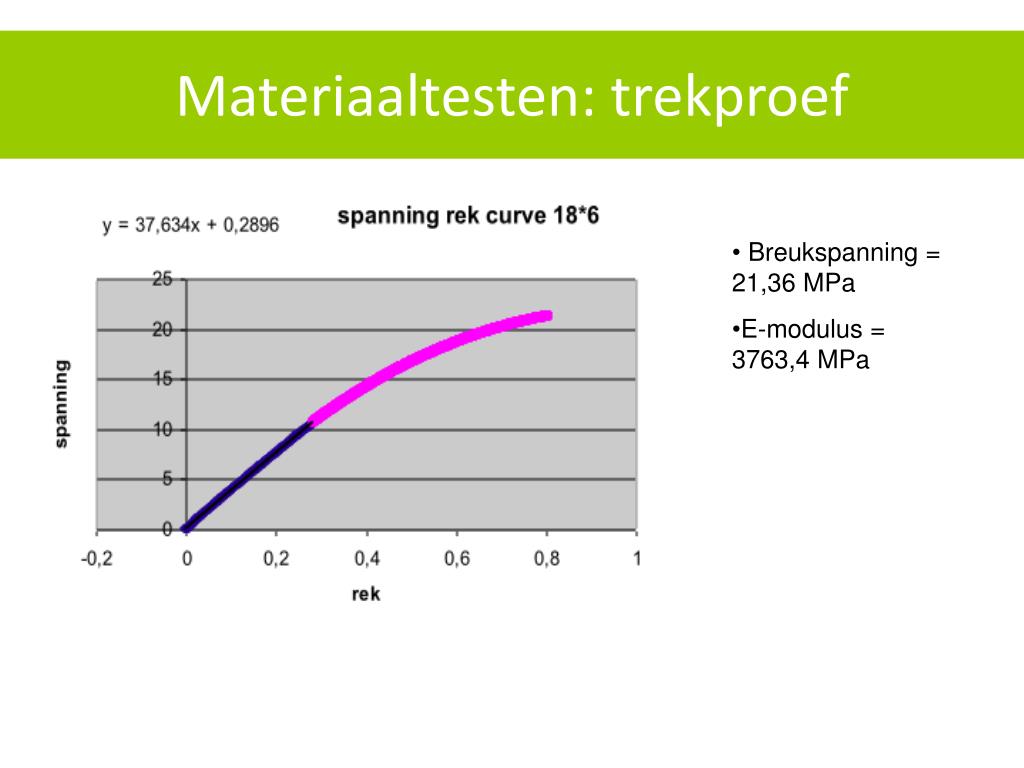

Materiaaltesten trekproef

Materiaaltesten: trekproef

  • Breukspanning = 21,36 MPa

  • E-modulus = 3763,4 MPa

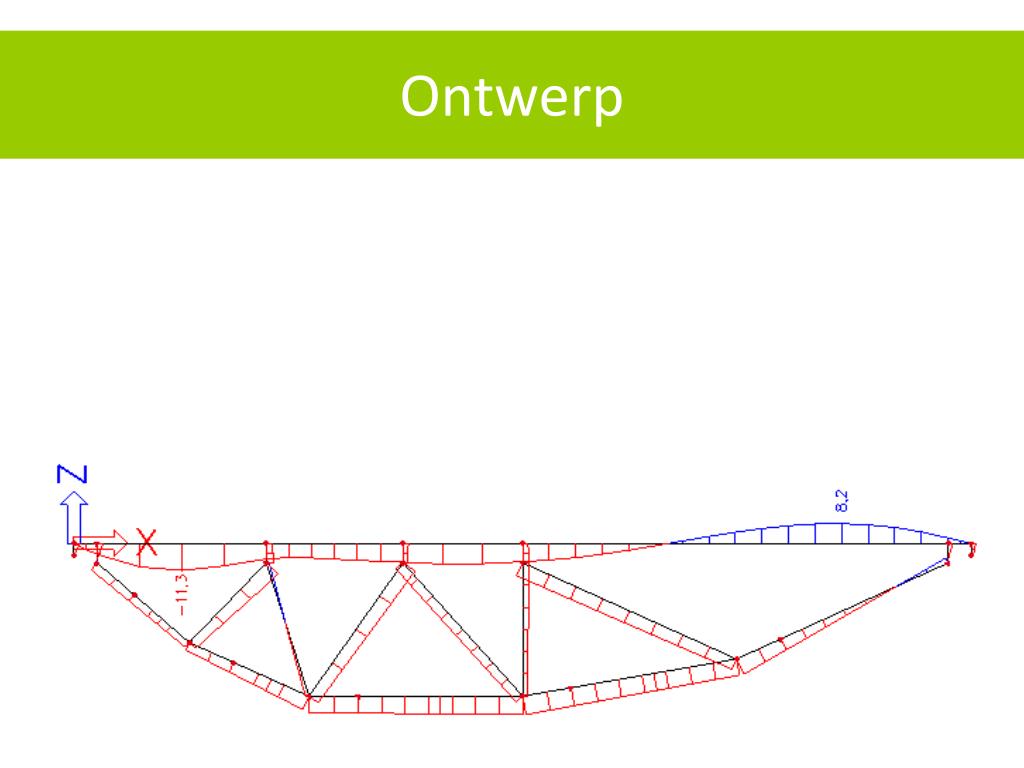

Ontwerp

Ontwerp

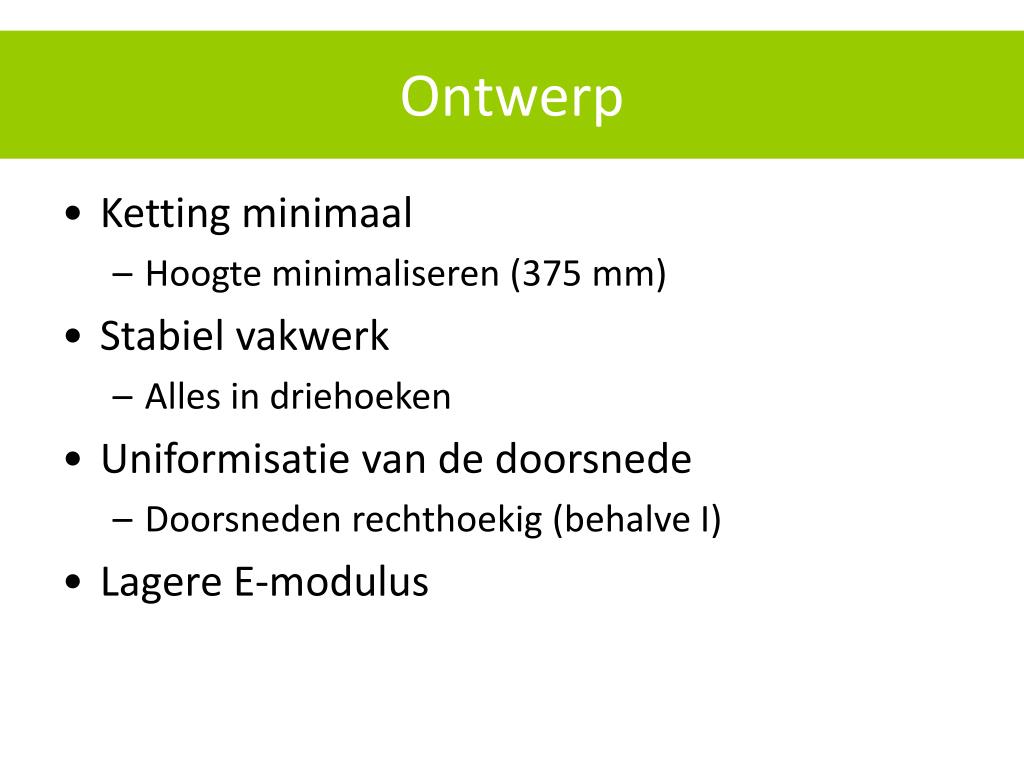

Ontwerp1

Ontwerp

  • Ketting minimaal

    • Hoogte minimaliseren (375 mm)

  • Stabiel vakwerk

    • Alles in driehoeken

  • Uniformisatie van de doorsnede

    • Doorsneden rechthoekig (behalve I)

  • Lagere E-modulus


Ontwerpproces

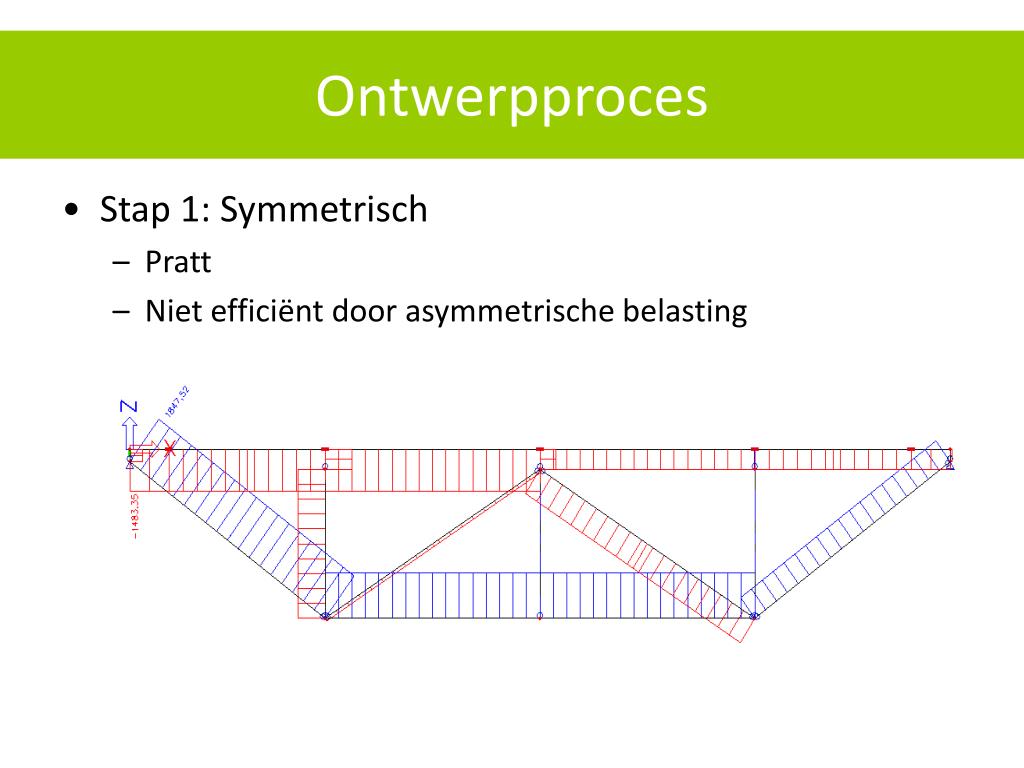

Ontwerpproces

  • Stap 1: Symmetrisch

    • Pratt

    • Niet efficiënt door asymmetrische belasting


Ontwerpproces1

Ontwerpproces

  • Stap 2: Ketting volgens momentlijn

    • Evenwichtige verdeling

    • Lineariseren


Ontwerpproces2

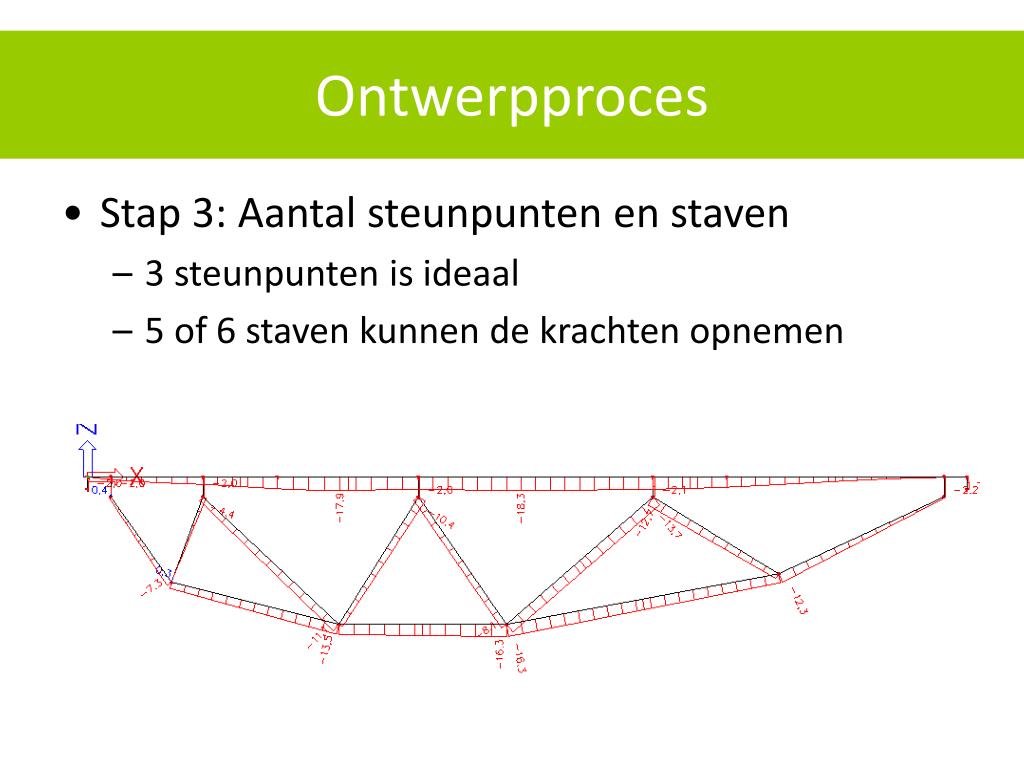

Ontwerpproces

  • Stap 3: Aantal steunpunten en staven

    • 3 steunpunten is ideaal

    • 5 of 6 staven kunnen de krachten opnemen


Ontwerpproces3

Ontwerpproces

  • Stap 4: Optimaliseren

    • Positie van de staven

    • Optimale diepte  ketting maximaal benutten


Ontwerpproces4

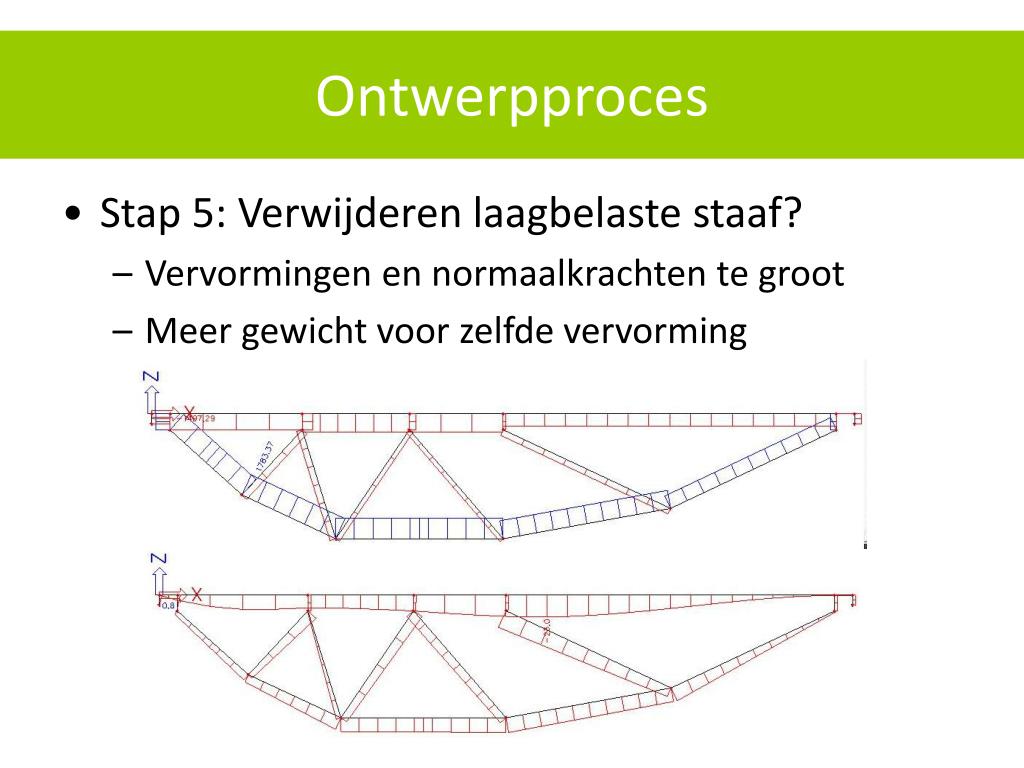

Ontwerpproces

  • Stap 5: Verwijderen laagbelaste staaf?

    • Vervormingen en normaalkrachten te groot

    • Meer gewicht voor zelfde vervorming


Ontwerpproces5

Ontwerpproces

  • Stap 6: Profielen drukstaven

    • Bestand tegen knik, stuik en breuk

    • Matlab programma

    • Efficiënt: rechthoek of i-profiel

i-profiel


Ontwerpproces6

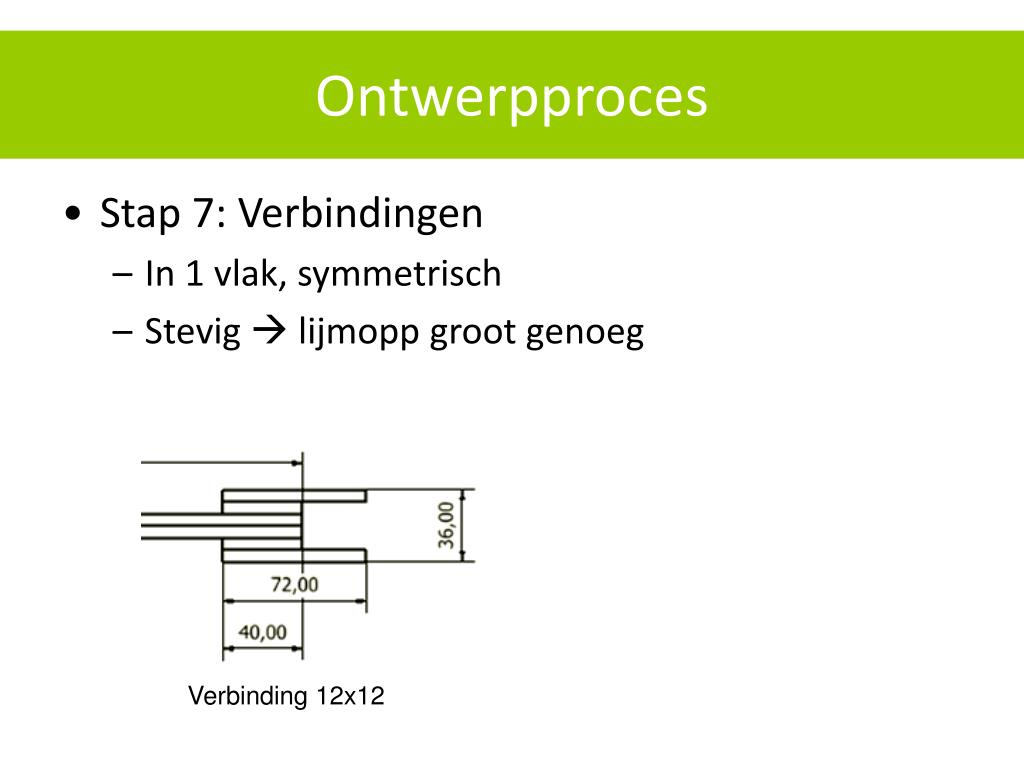

Ontwerpproces

  • Stap 7: Verbindingen

    • In 1 vlak, symmetrisch

    • Stevig  lijmopp groot genoeg

Verbinding 12x12


Project bouwkunde

Bouw

  • Beperkingen

  • Problemen

  • Resultaat


Bouw beperkingen

Bouw: beperkingen

  • Staven scharnierend verbinden

  • Spanners niet volledig uitrekken

  • Meetfouten

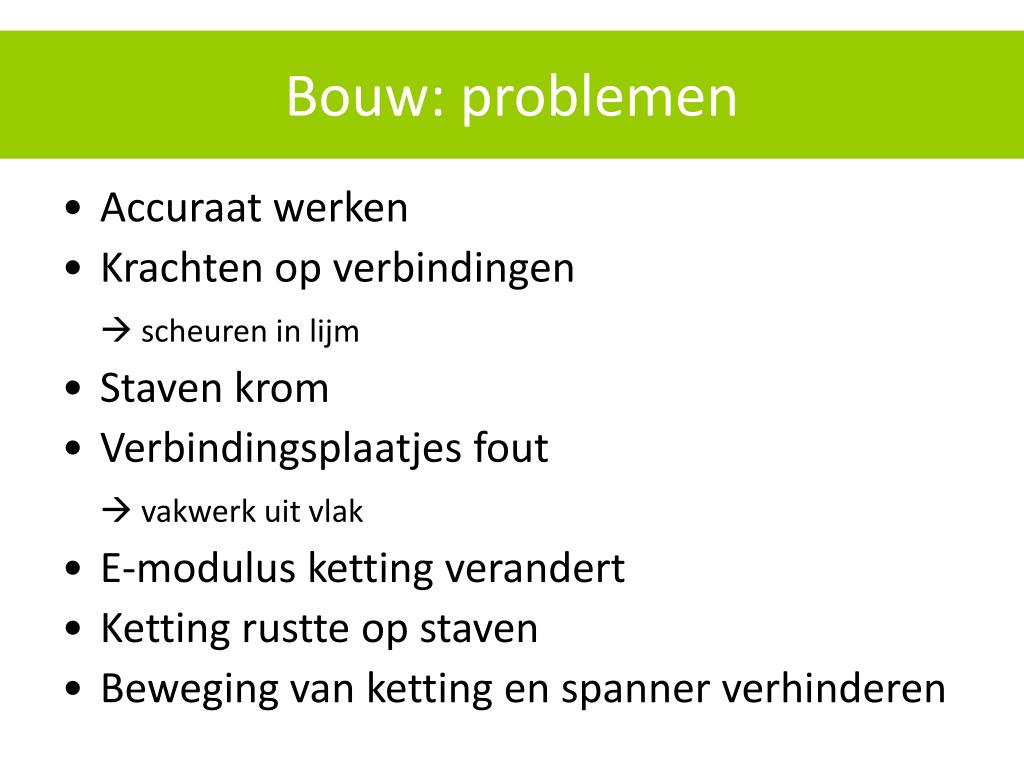

Bouw problemen

Bouw: problemen

  • Accuraat werken

  • Krachten op verbindingen

     scheuren in lijm

  • Staven krom

  • Verbindingsplaatjes fout

     vakwerk uit vlak

  • E-modulus ketting verandert

  • Ketting rustte op staven

  • Beweging van ketting en spanner verhinderen


Bouw resultaat

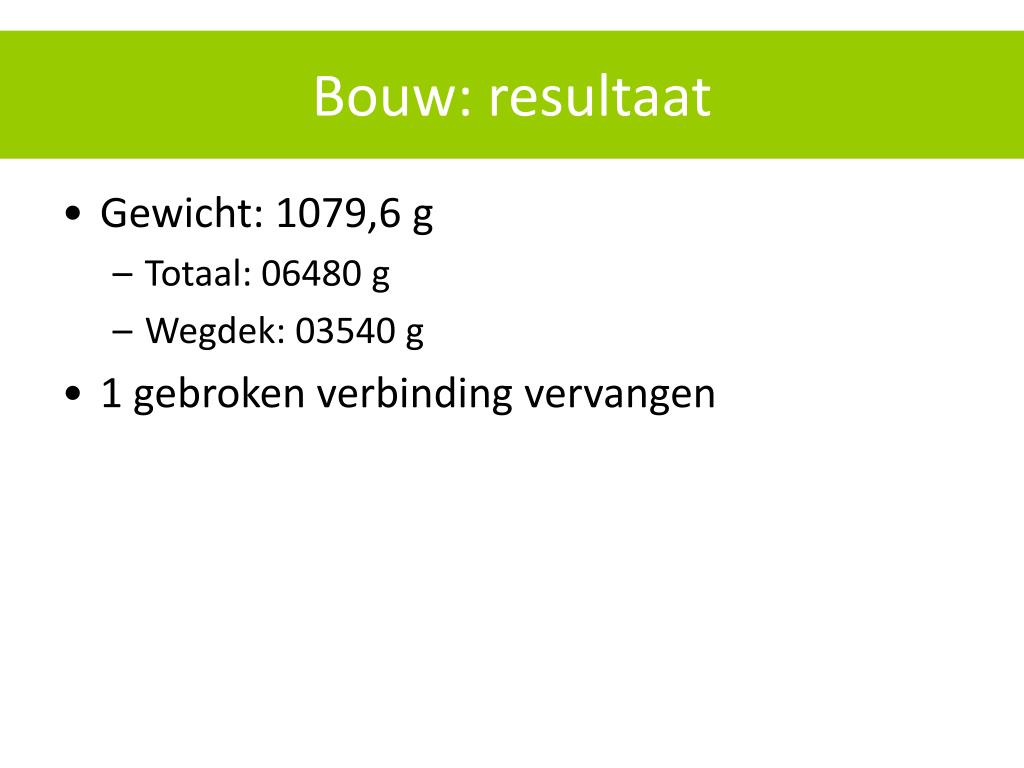

Bouw: resultaat

  • Gewicht: 1079,6 g

    • Totaal: 06480 g

    • Wegdek: 03540 g

  • 1 gebroken verbinding vervangen


Project bouwkunde

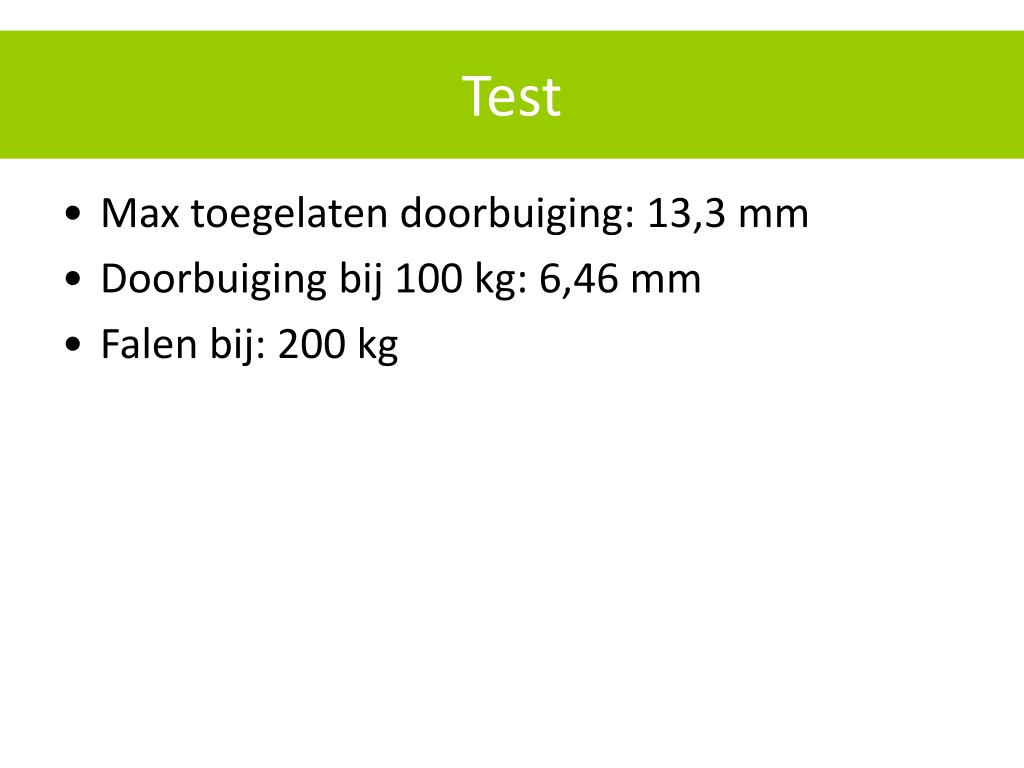

Test

  • Max toegelaten doorbuiging: 13,3 mm

  • Doorbuiging bij 100 kg: 6,46 mm

  • Falen bij: 200 kg

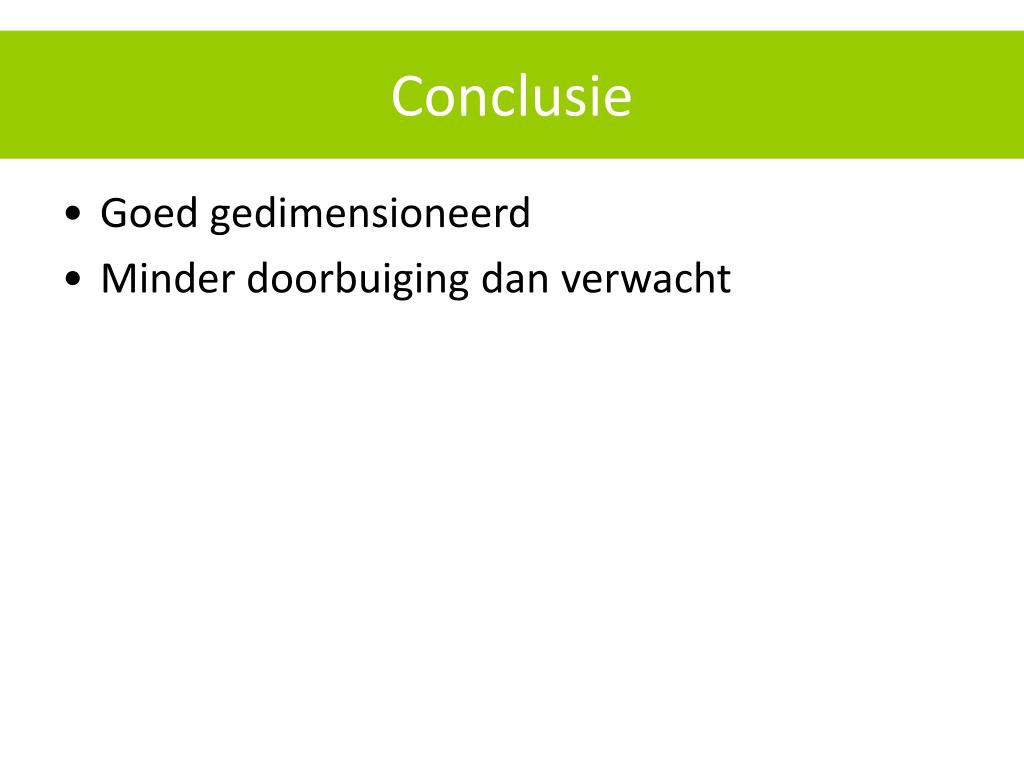

Conclusie

Conclusie

  • Goed gedimensioneerd

  • Minder doorbuiging dan verwacht


Vragen

Vragen?
