  1. ΕΝΟΤΗΤΑ 6Σχεδιασμός υπαιθρίων εκμεταλλεύσεων με χρήση Η/Υ Μενεγάκη ΜαρίαΛέκτορας Ε.Μ.Π.Δαμίγος ΔημήτρηςΕπίκουρος Καθηγητής Ε.Μ.Π.

  2. Σχεδιασμός υπαιθρίων εκμεταλλεύσεων με χρήση Η/Υ Η χρήση προγραμμάτων CAD στο σχεδιασμό υπαίθριων εξορυκτικών έργων παρέχει ένα πλήθος δυνατοτήτων στο μηχανικό, όπως: • ταχύτητα • δυνατότητα δημιουργίας και αξιολόγησης εναλλακτικών σχεδίων εκμετάλλευσης • ακρίβεια στις μετρήσεις εμβαδών, όγκων, κ.ά. • αλλαγές κλιμάκων σχεδίασης • απεικόνιση σε τρεις διαστάσεις • δυνατότητα παρακολούθησης της εξέλιξης των εργασιών με τη βοήθεια τοπογραφικών δεδομένων σε ψηφιακή μορφή, κλπ.

  3. Σχεδιασμός υπαιθρίων εκμεταλλεύσεων με χρήση Η/Υ Οι δυνατότητες αυτές πολλαπλασιάζονται με τη χρήση ειδικών μεταλλευτικών προγραμμάτων, τα οποία παρέχουν εξειδικευμένες λειτουργίες όπως βραχυπρόθεσμο και μακροπρόθεσμο προγραμματισμό της εκμετάλλευσης βάσει συγκεκριμένων κριτηρίων για την παραγωγή, σχεδιασμό ανατινάξεων, κ.ά.

  4. Βασικές αρχές σχεδιασμού Εξασφάλιση ασφαλών συνθηκών εργασίας Ορθολογική εκμετάλλευση του ορυκτού πλούτου Ελαχιστοποίηση των περιβαλλοντικών επιπτώσεων. Το οικονομικό αποτέλεσμα για τον εκμεταλλευτή πρέπει να επιτυγχάνεται ικανοποιώντας χωρίς «εκπτώσεις» τις τρεις παραπάνω προϋποθέσεις

  5. Ζητήματα ασφάλειας Ορισμένες γενικές αρχές σχεδιασμού των υπαίθριων εξορυκτικών έργων, καθώς και κάποιες ειδικότερες διατάξεις αναφορικά με την ασφάλεια των εργασιών απαντούν στο Κώδικα Μεταλλευτικών και Λατομικών Εργασιών Κεφάλαιο ΙΧ: Επιφανειακές εκσκαφές – Ασφάλεια επιφάνειας – Προστασία περιβάλλοντος, Άρθρα 78 ως 84.

  6. Ζητήματα ασφάλειας Άρθρο 79: Γενικά μέτρα για την ασφάλεια των εκσκαφών: «…Απαγορεύεται, σε κάθε περίπτωση, η εκσκαφή µε γωνία πρανούς μεγαλύτερη από 90 μοίρες (αρνητική κλίση πρανούς). Η τελική γωνία πρανούς για συνεκτικά και υγιή πετρώματα, δεν πρέπει να είναι μεγαλύτερη από 60 μοίρες. Κατ' εξαίρεση, η γωνία αυτή μπορεί να αυξάνεται μέχρι τις 70 μοίρες εφόσον εφαρμόζονται ειδικά μέτρα ή μέθοδοι (π.χ. πρότμηση απαλή όρυξη κλπ.) µε βάση την εγκεκριμένη τεχνική του άρθρου 4….»

  7. Ζητήματα ασφάλειας Άρθρο 80: Επιφανειακά μέτωπα: «Κάθε εκσκαφή, για την ασφαλή και ορθολογική εκτέλεση της εργασίας, πρέπει να υποδιαιρείται σε βαθμίδες ύψους, το πολύ, 15 m. Ο καθορισμός του πλάτους της, γίνεται µε βάση το κριτήριο της ασφαλούς και ορθολογικής λειτουργίας του μηχανικού εξοπλισμού που απασχολείται. Στις ενδιάμεσες φάσεις εργασίας, το πιο πάνω πλάτος δεν μπορεί να είναι μικρότερο για την περίπτωση απασχόλησης τροχοφόρων μηχανημάτων, από 12 m ενώ στις υπόλοιπες περιπτώσεις, από 6 m…»

  8. Ζητήματα ασφάλειας Στο Άρθρο 80: Επιφανειακά μέτωπα: «2. Η διαμόρφωση των βαθμίδων, σε κάθε περίπτωση, αρχίζει απ' τα υψηλότερα σημεία της εκσκαφής και προχωρεί διαδοχικά στα χαμηλότερα…»

  9. Ζητήματα ασφάλειας Άρθρο 82: Γενικά μέτρα για την ασφάλεια της επιφάνειας: «…Απόκρημνες περιοχές που δημιουργούνται στη διάρκεια λειτουργίας του έργου, πρέπει να απομονώνονται περιφερειακά µε φράχτη από συρματόπλεγμα ή άλλη μόνιμη κατασκευή, ύψους, το λιγότερο, 1,20 m. Η περίφραξη πρέπει να γίνεται σε απόσταση, το λιγότερο, 8 m απ' το φρύδι του πρανούς, ενώ κατά διαστήματα πρέπει να τοποθετούνται προειδοποιητικές πινακίδες…»

  10. Ζητήματα περιβαλλοντικής προστασίας Ο σωστός σχεδιασμός της εκμετάλλευσης μπορεί να συντελέσει στην άμβλυνση των περιβαλλοντικών προβλημάτων που σχετίζονται με τις επιφανειακές εκμεταλλεύσεις, κυρίως της οπτικής ρύπανσης. Γενικά, ο σωστός σχεδιασμός αποσκοπεί είτε στην απόκρυψη μέρους ή και του συνόλου της εκμετάλλευσης είτε στην καλύτερη προσαρμογή του σχήματός της σε συνάρτηση με τα ιδιαίτερα χαρακτηριστικά της περιοχής (γεωμορφολογία, κρίσιμα σημεία παρατήρησης, κλπ.).

  11. Ζητήματα περιβαλλοντικής προστασίας Όσον αφορά στο μεταλλευτικό νομοθετικό πλαίσιο, αναφορά στα ζητήματα σχεδιασμού της εκμετάλλευσης και περιβαλλοντικής προστασίας γίνεται στον Κ.Μ.Λ.Ε., Κεφάλαιο ΙΧ: Επιφανειακές εκσκαφές – Ασφάλεια επιφάνειας – Προστασία περιβάλλοντος, Άρθρα 85 και 86.

  12. Ζητήματα περιβαλλοντικής προστασίας Άρθρο 85: Γενικές διατάξεις: «1. Οι μεταλλευτικές και λατομικές εργασίες πρέπει να συνδυάζονται και να εκτελούνται κατά τέτοιο τρόπο ώστε να αποφεύγεται η υποβάθμιση του περιβάλλοντος πέρα από το απόλυτα αναγκαίο μέτρο, αλλά και να είναι εφικτή η πρόληψη, όπου είναι δυνατό, των επιπτώσεων ή στην αντίθετη περίπτωση η αναγκαία αποκατάσταση. 2. Η προστασία του περιβάλλοντος αποτελεί υποχρέωση του εκμεταλλευτή, που επιβάλλεται να παίρνει όλα τα απαραίτητα σχετικά μέτρα, σε συνεργασία με τους αρμόδιους φορείς του Κράτους και την Τοπική Αυτοδιοίκηση….».

  13. Ζητήματα περιβαλλοντικής προστασίας Άρθρο 86: Ειδικά μέτρα προστασίας και αποκατάστασης: «α) Η χωροθέτηση κάθε επέμβασης (θέση και προσανατολισμός) πρέπει να επιλέγονται με τρόπο ώστε να προκαλείται η μικρότερη δυνατή αισθητική αλλοίωση του τοπίου. Σε περίπτωση που η επιλογή θέσης δεν μπορεί να δώσει ικανοποιητικό αποτέλεσμα, πρέπει να γίνεται προσπάθεια τεχνητής απόκρυψης της επέμβασης…»

  14. Ζητήματα περιβαλλοντικής προστασίας Άρθρο 86: Ειδικά μέτρα προστασίας και αποκατάστασης: «β) Κάθε επιφανειακή εκσκαφή πρέπει να γίνεται με βαθμίδες κατάλληλων γεωμετρικών χαρακτηριστικών, ώστε να δημιουργείται η μικρότερη δυνατή αισθητική αλλοίωση του τοπίου και να διασφαλίζεται η αποκατάστασή του κατά στάδια και στο σύνολο…»

  15. Ζητήματα περιβαλλοντικής προστασίας Άρθρο 86: Ειδικά μέτρα προστασίας και αποκατάστασης: «ζ) Η τελική μορφή της αποκατάστασης πρέπει να εναρμονίζεται με το ευρύτερο περιβάλλον και στις περιπτώσεις δημοσίων ή δημοτικών ή κοινοτικών εκτάσεων να προβλέπεται η κάλυψη των τοπικών αναγκών για ειδικές χρήσεις γης, σύμφωνα με τις έγγραφες υποδείξεις της Νομαρχίας και της Τοπικής Αυτοδιοίκησης».

  16. Ζητήματα περιβαλλοντικής προστασίας Ο περιορισμός των περιβαλλοντικών επιπτώσεων με την επιλογή κατάλληλων παραμέτρων του σχεδιασμού της εκμετάλλευσης προϋποθέτει, συχνά, σημαντική επιβάρυνση στο κόστος της εκμετάλλευσης γιατί πρέπει : • να υλοποιηθούν έργα υποδομής (π.χ. αναχώματα, κ.ά.) • να διαφοροποιηθούν κρίσιμοι για το παραγωγικό κόστος παράγοντες της εκμετάλλευσης (π.χ. ύψος βαθμίδων, έκταση μετώπου εργασίας, κ.ά.) ή και • να εγκαταλειφθεί ένα μέρος του κοιτάσματος (π.χ. να αφεθεί προστατευτική στήλη πετρώματος για να εμποδίσει τη θέαση της εκσκαφής).

  17. Ζητήματα περιβαλλοντικής προστασίας Όμως, σε αρκετές περιπτώσεις, η υιοθέτηση ενός σχεδίου εκμετάλλευσης, φιλικότερου προς το περιβάλλον, είναι η μόνη επιλογή για την αποδοχή της εξορυκτικής δραστηριότητας, σε περιοχές που γειτνιάζουν με άλλες οικονομικές δραστηριότητες και οικιστικές ζώνες. Συνεπώς, η τελική επιλογή του σχεδίου εκμετάλλευσης είναι ένα σύνθετο πρόβλημα, που πρέπει να στηρίζεται σε μια εμπεριστατωμένη ανάλυση κόστους – οφέλους όλων των σχετικών παραμέτρων (κόστος παραγωγής, περιβαλλοντικό κόστος, κοινωνική αποδοχή, κλπ.).

  18. Σχεδιασμός υπαιθρίων εκμεταλλεύσεων με χρήση AutoCAD - QuickSurf Το περιβάλλον σχεδίασης του AutoCAD αποτελείται από το βασικό χώρο σχεδίασης, και από μια σειρά βοηθητικές περιοχές, οι οποίες περιέχουν γραμμές εντολών, κουμπιά εκτέλεσης εντολών και πληροφορίες (π.χ. συντεταγμένες σημείου) που διευκολύνουν τις εργασίες σχεδίασης.

  19. Σχεδιασμός υπαιθρίων εκμεταλλεύσεων με χρήση AutoCAD - QuickSurf Το περιβάλλον σχεδίασης του Αutocad 2002

  20. Σχεδιασμός υπαιθρίων εκμεταλλεύσεων με χρήση AutoCAD - QuickSurf Το πρόγραμμα QuickSurf λειτουργεί μέσα από το πρόγραμμα AutoCAD παρέχοντας στο χρήστη ένα επιπλέον menu και μια επιπρόσθετη γραμμή εργαλείων. Πρόκειται για ένα πρόγραμμα διαχείρισης ψηφιακών μοντέλων εδάφους, το οποίο μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές (μεταλλευτικά έργα, χωματουργικά έργα, γεωλογικές χαρτογραφήσεις, κ.ά.).

  21. Σχεδιασμός υπαιθρίων εκμεταλλεύσεων με χρήση AutoCAD - QuickSurf Το QuickSurf μετατρέπει δεδομένα όπως σημεία ή γραμμές σε αρχεία επιφανειών (Surfaces), από τα οποία στη συνέχεια μπορούν να πραχθούν ψηφιακά μοντέλα εδάφους με τη μορφή σημείων (points), ισοϋψών καμπυλών (contours), τριγωνικών ακανόνιστων δικτύων (Triangulated irregular networks - TIN), τετραγωνικού κανάβου (grid) και τριγωνικού κανάβου (Triangulated grids – TGRD).

  22. Σχεδιασμός υπαιθρίων εκμεταλλεύσεων με χρήση AutoCAD - QuickSurf Βασικές μορφές απεικόνισης επιφανειών στο QuickSurf

  23. Τα δεδομένα μπορούν να εισαχθούν από: Αρχεία ASCII με σημεία της μορφής X,Y,Z Αρχεία ASCII με πολυγωνικές γραμμές (break line) X,Y,Z Στοιχεία του AutoCAD (γραμμές, σημεία, κλπ.) Δεδομένα ψηφιακών μοντέλων εδάφους (Digital elevation model - DEM). Σχεδιασμός υπαιθρίων εκμεταλλεύσεων με χρήση AutoCAD - QuickSurf Έχοντας δημιουργήσει την επιφάνεια, ο χρήστης μπορεί στη συνέχεια να πραγματοποιήσει ογκομετρήσεις με, να κατασκευάσει τομές από τρισδιάστατες γραμμές ή επιφάνειες, να υπολογίσει κλίσεις επιφανειών ή γραμμών, κ.ά.

  24. pline: με τη συγκεκριμένη εντολή ο χρήστης μπορεί να σχεδιάσει μια πολυγωνική γραμμή δύο διαστάσεων είτε εισάγοντας τις συντεταγμένες των σημείων της στη γραμμή εντολών είτε επιλέγοντας σημεία στο παράθυρο σχεδίασης με τη βοήθεια του «ποντικιού» Βασικές εντολές στο AutoCAD Εκτός από τις πολύ βασικές εντολές που σχετίζονται με τη διαχείριση των αρχείων (Open, Save, Save as, κλπ.) και τις εντολές απεικόνισης και διαχείρισης του παραθύρου σχεδίασης (Zoom in, Zoom out, Pan, κ.ά.), ο χρήστης πρέπει να είναι εξοικειωμένος με τις ακόλουθες εντολές:

  25. 3dpoly: με την εντολή αυτή ο χρήστης μπορεί να σχεδιάσει μια πολυγωνική γραμμή τριών διαστάσεων είτε εισάγοντας τις συντεταγμένες των σημείων της στη γραμμή εντολών είτε επιλέγοντας σημεία στο παράθυρο σχεδίασης με τη βοήθεια του «ποντικιού» pedit: με την εντολή αυτή ο χρήστης μπορεί να επεξεργαστεί μια πολυγωνική γραμμή (να «σπάσει» ή να κλείσει την πολυγωνική γραμμή, να εισάγει επιπλέον σημεία, να την ομαλοποιήσει, κλπ.) offset: με την εντολή αυτή ο χρήστης έχει τη δυνατότητα να δημιουργήσει παράλληλα αντίγραφα του επιλεγμένου αντικειμένου προς συγκεκριμένη κατεύθυνση και απόσταση Βασικές εντολές στο AutoCAD

  26. trim: με τη συγκεκριμένη εντολή ο χρήστης μπορεί να «κόψει» αντικείμενα, π.χ. πολυγωνικές γραμμές, με τη βοήθεια άλλων αντικειμένων change  properties: με την επιλογή properties της συγκεκριμένης εντολής ο χρήστης μπορεί να αλλάξει τις ιδιότητες ενός αντικειμένου (π.χ. χρώμα, υψόμετρο, τύπο γραμμής, κ.ά.) properties: με την εντολή αυτή ο χρήστης μπορεί να «ανοίξει» ένα παράθυρο από το οποίο μπορεί να αλλάξει τις ιδιότητες ενός αντικειμένου (π.χ. χρώμα, υψόμετρο, τύπο γραμμής, κ.ά.). Πρόκειται επί της ουσίας για την ίδια εντολή με την προηγούμενη, η οποία παρέχει περισσότερες επιλογές (π.χ. σε σχέση με τη γεωμετρία) Βασικές εντολές στο AutoCAD

  27. Βασικές εντολές στο AutoCAD • Ο χρήστης πρέπει μπορεί να διαχειρίζεται τη σχεδίαση σε διαφορετικά επίπεδα (layers), η οποία υποστηρίζεται από το AutoCAD. • Η λειτουργία αυτή δίνει τη δυνατότητα στο χρήστη διατηρεί σε ανεξάρτητα επίπεδα τις διάφορες επιφάνειες σχεδιασμού (π.χ. αρχικό ανάγλυφο, διάφορα στάδια ή εναλλακτικούς σχεδιασμούς της εκμετάλλευσης, όρια, κλπ.), να ομαδοποιεί κοινά αντικείμενα και να τα απεικονίζει όλα μαζί ή χωριστά. • Τα αντικείμενα που σχεδιάζονται πάνω σε ένα συγκεκριμένο επίπεδο μοιράζονται κάποιες κοινές ιδιότητες (π.χ. χρώμα, πάχος και τύπο γραμμής, κ.ά.).

  28. Βασικές εντολές στο QuickSurf Εμφάνιση του menu και της εργαλειοθήκης του QuickSurf στο περιβάλλον του AutoCAD: • Προσθέτουμε τον κατάλογο (directory) του QuickSurf στο Support path του AutoCAD, ως ακολούθως: • Από το menu του AutoCAD επιλέγουμε “tools”. • Επιλέγουμε “options”. • Επιλέγουμε την καρτέλα “files”. • Επιλέγουμε “support file search path”. • Πατάμε το κουμπί “Add..”. • Εισάγουμε την πλήρη διαδρομή (path) του καταλόγου του Quicksurf, π.χ. “C:\ Program Files\Schreiber\QuickSurf”. • Πατάμε το κουμπί “Apply”. • Πατάμε OK και βγαίνουμε από το παράθυρο.

  29. Βασικές εντολές στο QuickSurf Προσθήκη της διαδρομής του QuickSurf στο Support του AutoCAD

  30. Βασικές εντολές στο QuickSurf • Για να προσθέσουμε το menu του QuickSurf πρέπει να ακολουθήσουμε τα ακόλουθα βήματα: • Από το menu του AutoCAD επιλέγουμε “tools”. • Ακολούθως επιλέγουμε “customize”. • Επιλέγουμε “menus”. • Επιλέγουμε την καρτέλα “menu groups” και πατάμε το κουμπί “browse” στην κάτω δεξιά γωνία. • Εντοπίζουμε το αρχείο “QS51.mnc” στον κατάλογο του QuickSurf.

  31. Βασικές εντολές στο QuickSurf Η καρτέλα “menu groups”

  32. Βασικές εντολές στο QuickSurf • Στη συνέχεια: • Πατάμε “open” και ακολούθως επιλέγουμε “load” για να «φορτώσουμε» το αρχείο. • Επιλέγουμε την καρτέλα “menu bar”. • Από το παράθυρο “menu groups” επιλέγουμε το “Quicksurf”. • Επιλέγουμε στο δεξί παράθυρο (“menu bar”) πού θέλουμε να τοποθετήσουμε το menu του Quicksurf και πατάμε “insert”.

  33. Βασικές εντολές στο QuickSurf Η καρτέλα “menu bars”

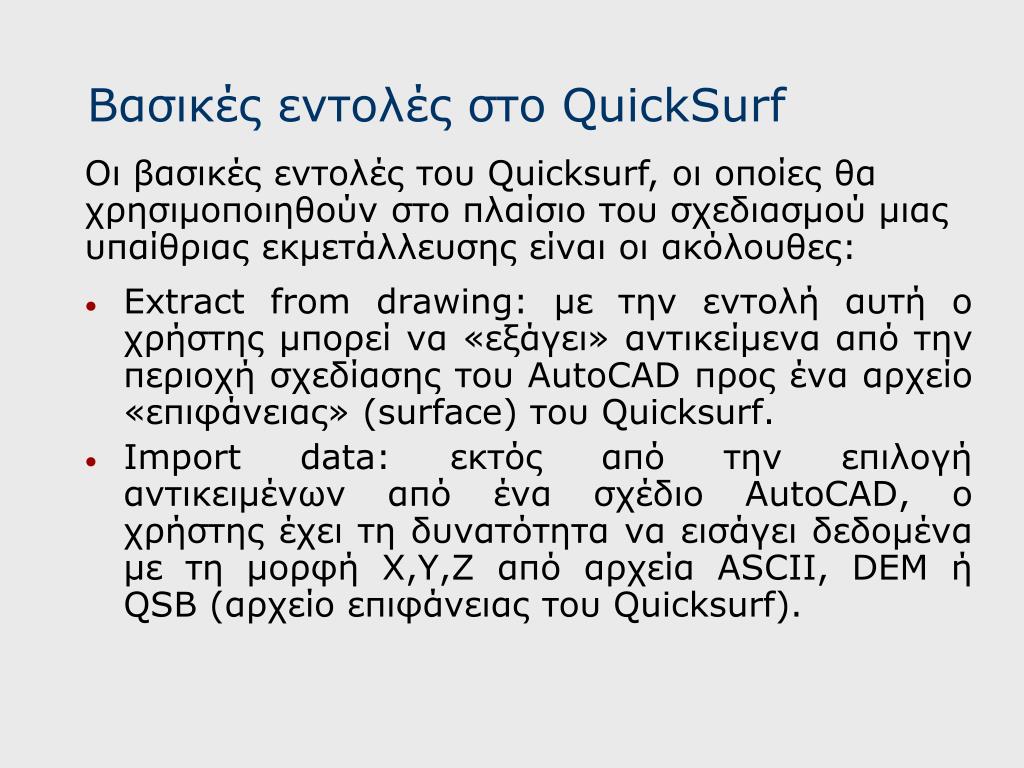

  34. Extract from drawing: με την εντολή αυτή ο χρήστης μπορεί να «εξάγει» αντικείμενα από την περιοχή σχεδίασης του AutoCAD προς ένα αρχείο «επιφάνειας» (surface) του Quicksurf. Import data: εκτός από την επιλογή αντικειμένων από ένα σχέδιο AutoCAD, ο χρήστης έχει τη δυνατότητα να εισάγει δεδομένα με τη μορφή X,Y,Z από αρχεία ASCII, DEM ή QSB (αρχείο επιφάνειας του Quicksurf). Βασικές εντολές στο QuickSurf Οι βασικές εντολές του Quicksurf, οι οποίες θα χρησιμοποιηθούν στο πλαίσιο του σχεδιασμού μιας υπαίθριας εκμετάλλευσης είναι οι ακόλουθες:

  35. Points: η εντολή αυτή εμφανίζει τα σημεία (points) της επιλεγμένης επιφάνειας στο φύλλο σχεδίασης. Breaks: η εντολή αυτή εμφανίζει τις γραμμές που ακολουθεί υποχρεωτικά (break lines) το μοντέλο εδάφους της επιλεγμένης επιφάνειας στο φύλλο σχεδίασης. TIN: η εντολή αυτή εμφανίζει το μοντέλο εδάφους της επιλεγμένης επιφάνειας στο φύλλο σχεδίασης σε μορφή δικτύου ΤΙΝ. Grid: η εντολή αυτή εμφανίζει το μοντέλο εδάφους της επιλεγμένης επιφάνειας στο φύλλο σχεδίασης σε μορφή κανάβου Grid. Βασικές εντολές στο QuickSurf

  36. Triangulated Grid: η εντολή αυτή εμφανίζει το μοντέλο εδάφους της επιλεγμένης επιφάνειας στο φύλλο σχεδίασης σε μορφή τριγωνικού κανάβουTGRD. Contour: η εντολή αυτή εμφανίζει τις ισοϋψείς καμπύλες του μοντέλου εδάφους της επιλεγμένης επιφάνειας στο φύλλο σχεδίασης. Contour interval: με την εντολή ο χρήστης επιλέγει το «βήμα» που θα ακολουθούν οι ισοϋψείς καμπύλες του μοντέλου εδάφους. Surface operations: η συγκεκριμένη εντολή ανοίγει το παράθυρο διαχείρισης των δεδομένων επιφάνειας από το οποίο ο χρήστης μπορεί να σώσει την επιφάνεια, να την αντιγράψει, να τη διαγράψει, κλπ. Βασικές εντολές στο QuickSurf

  37. Boundary options: η εντολή χρησιμοποιείται από το χρήστη για να τεθεί, εφόσον απαιτείται, κάποιο γεωγραφικό όριο πέραν του οποίου το Quicksurf αγνοεί τα δεδομένα της επιφάνειας. Annotate: με την εντολή αυτή ο χρήστης καθορίζει λεπτομέρειες αναφορικά με τη «σήμανση» των ισοϋψών καμπυλών. Βασικές εντολές στο QuickSurf

  38. Design toolscross section: με την εντολή αυτή ο χρήστης έχει τη δυνατότητα να κατασκευάσει τομές της επιφάνειας που εξετάζει, χρησιμοποιώντας απλές ή πολυγωνικές γραμμές ως ίχνη. Volumetrics: η εντολή αυτή παρέχει στο χρήστη τη δυνατότητα να υπολογίζει όγκους μεταξύ δύο επιφανειών (π.χ. μεταξύ αρχικού αναγλύφου και τελικού σχεδίου εκμετάλλευσης για τον υπολογισμό των εκμεταλλεύσιμων αποθεμάτων). Βασικές εντολές στο QuickSurf

  39. Παράδειγμα σχεδιασμού λατομείου αδρανών Σε μια λατομική περιοχή (αρχείο arxiko anaglifo.dwg) παραχωρείται προς εκμετάλλευση ένα τμήμα της, το οποίο έχει με τις ακόλουθες συντεταγμένες :

  40. Παράδειγμα σχεδιασμού λατομείου αδρανών Η εκμετάλλευση με βάση τους περιβαλλοντικούς όρους και τις γεωλογικές συνθήκες που απαντούν στο χώρο θα πραγματοποιηθεί με βαθμίδες ύψους 10 m, τελικού πλάτους 6 m και κλίση μετώπου 75ο. Να σχεδιαστεί η εκμετάλλευση στην τελική της φάση και να υπολογιστούν τα απολήψιμα αποθέματα των αδρανών υλικών.

  41. Παράδειγμα σχεδιασμού λατομείου αδρανών Τα βασικά βήματα που απαιτούνται για το σχεδιασμό της εκμετάλλευσης είναι τα ακόλουθα: Βήμα 1ο. Φόρτωση του αρχικού αναγλύφου Αρχικά πρέπει να «φορτώσουμε» το αρχείο με τις ισοϋψείς της λατομικής περιοχής στο AutoCAD. Το αρχείο αυτό περιλαμβάνει δύο επίπεδα σχεδίασης: το βασικό επίπεδο 0 και το επίπεδο “arxiko”, το οποίο περιλαμβάνει τις ισοϋψείς του αναγλύφου. Καταρχήν θα σώσουμε το αρχείο αυτό με το νέο όνομα “latomeio1”.

  42. Παράδειγμα σχεδιασμού λατομείου αδρανών Το αρχικό ανάγλυφο της λατομικής περιοχής

  43. Παράδειγμα σχεδιασμού λατομείου αδρανών Τα αρχικά επίπεδα σχεδίασης

  44. Παράδειγμα σχεδιασμού λατομείου αδρανών Βήμα 2ο. Δημιουργία νέων επιπέδων σχεδίασης Έχοντας ανοίξει το παράθυρο διαχείρισης των επιπέδων σχεδίασης, θα δημιουργήσουμε δύο νέα επίπεδα: το επίπεδο “orio”, στο οποίο θα σχεδιάσουμε το όριο του λατομείου και το επίπεδο “benches”, στο οποίο θα σχεδιάσουμε τις βαθμίδες της εκμετάλλευσης.

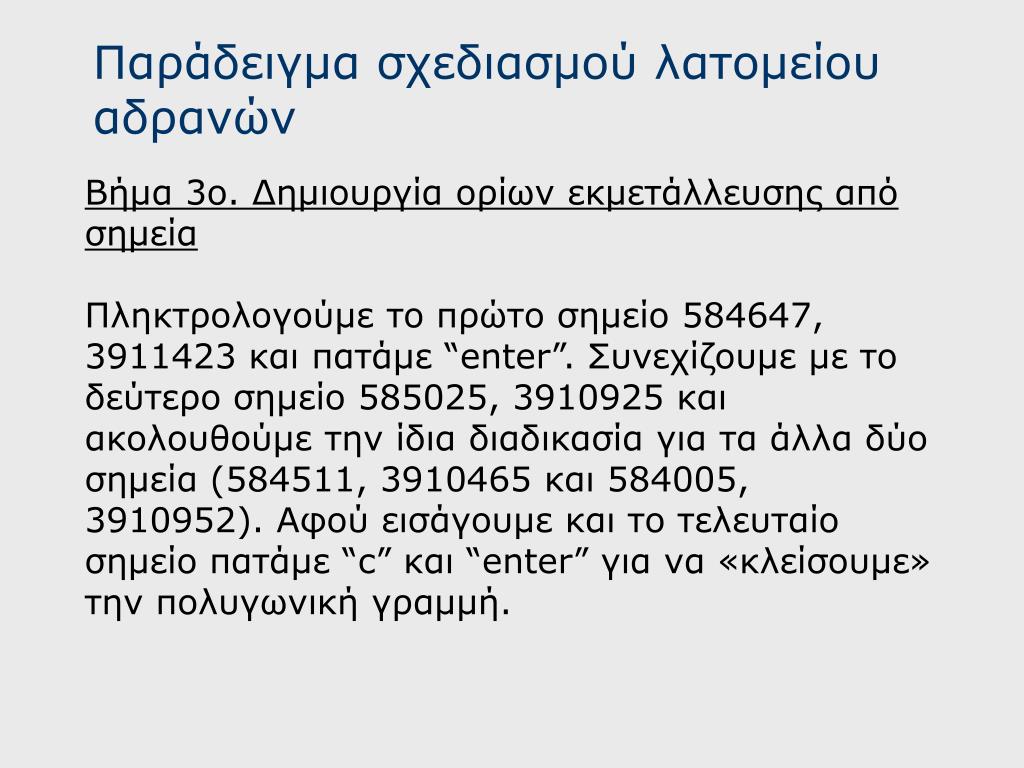

  45. Παράδειγμα σχεδιασμού λατομείου αδρανών Βήμα 3ο. Δημιουργία ορίων εκμετάλλευσης από σημεία Ακολούθως πρέπει να σχεδιάσουμε τα όρια του χώρου που μας έχει παραχωρηθεί. Καταρχήν, θα επιλέξουμε ως “current” επίπεδο σχεδίασης το “orio». Στη συνέχεια, θα πληκτρολογήσουμε την εντολή “pline” για να ξεκινήσουμε να σχεδιάζουμε το όριό μας. Τα σημεία της πολυγωνικής γραμμής του ορίου θα δοθούν με τη μορφή Χ, Υ από τη γραμμή εντολών.

  46. Παράδειγμα σχεδιασμού λατομείου αδρανών Βήμα 3ο. Δημιουργία ορίων εκμετάλλευσης από σημεία Πληκτρολογούμε το πρώτο σημείο 584647, 3911423 και πατάμε “enter”. Συνεχίζουμε με το δεύτερο σημείο 585025, 3910925 και ακολουθούμε την ίδια διαδικασία για τα άλλα δύο σημεία (584511, 3910465 και 584005, 3910952). Αφού εισάγουμε και το τελευταίο σημείο πατάμε “c” και “enter” για να «κλείσουμε» την πολυγωνική γραμμή.

  47. Παράδειγμα σχεδιασμού λατομείου αδρανών Βήμα 4ο. Δημιουργία ζώνης προστασίας πλάτους 8 m περιμετρικά της εκμετάλλευσης Στο βήμα αυτό θα δημιουργήσουμε μια περιμετρική ζώνη πλάτους 8 m για λόγους ασφάλειας. Η εκμετάλλευση θα ξεκινήσει από τη ζώνη αυτή και όχι ακριβώς από το όριο της περιοχής που μας παραχωρήθηκε. Για να δημιουργήσουμε τη ζώνη πληκτρολογούμε την εντολή “offset” και πατάμε “enter”.

  48. Παράδειγμα σχεδιασμού λατομείου αδρανών Βήμα 4ο. Δημιουργία ζώνης προστασίας πλάτους 8 m περιμετρικά της εκμετάλλευσης Ακολούθως επιλέγουμε την απόσταση στην οποία θα αντιγραφεί το αντικείμενο που θα επιλέξουμε (δηλ. 8 m) και εν συνεχεία επιλέγουμε το αντικείμενο (δηλ. την πολυγωνική γραμμή του ορίου) και ένα οποιοδήποτε σημείο προς το οποίο θα δημιουργηθεί το νέο αντικείμενο (δηλ. στο εσωτερικό του ορίου).

  49. Παράδειγμα σχεδιασμού λατομείου αδρανών Το όριο της εκμετάλλευσης και η περιμετρική ζώνη ασφάλειας

  50. Παράδειγμα σχεδιασμού λατομείου αδρανών Βήμα 5ο. Σχεδιασμός της εκμετάλλευσης Στο σημείο αυτό μπορούμε να ξεκινήσουμε το σχεδιασμό της εκμετάλλευσης. Αρχικά πρέπει να επιλέξουμε ως “current” επίπεδο σχεδίασης το “benches”, στο οποίο θα σχεδιάσουμε τις βαθμίδες. Ειδικά σε εκμεταλλεύσεις που αναπτύσσονται στις πλαγιές των ορεινών όγκων, όπως στη συγκεκριμένη περίπτωση, είναι προτιμότερο να ξεκινάμε το σχεδιασμό από το υψηλότερο σημείο της εκμετάλλευσης και ακολούθως να κινούμαστε προς τα χαμηλότερα.
